Hach-Lange POLYMETRON 9500 Basic User Manual: Installation

Abbildung 2 Montagekomponenten

1 Montagefuß (2x) 7 Sicherungsscheibe, Innendurchmesser ¼ Zoll (4x)

2 Dichtung für Schalttafeleinbau, Neopren 8 Kepsmutter M5 x 0,8 (4x)

3 Halterung für Aufputz- oder Rohrmontage 9 Linsenkopfschraube M5 x 0,8 x 100 mm (4x) (für die

Montage an Rohrprofilen mit unterschiedlichem

Durchmesser)

4 Vibrationsschutzdichtung für Rohrmontage 10 Linsenkopfschraube M5 x 0,8 x 15 mm (4x)

5 Vibrationsschutzdichtung für Rohrmontage (4x) 11 Halterung für Schalttafelmontage

6 Flache Unterlegscheibe, Innendurchmesser ¼ Zoll

(4x)

32 Deutsch

Montage des Controllers

Abbildung 3 Abmessungen Aufputzmontage

Deutsch 33

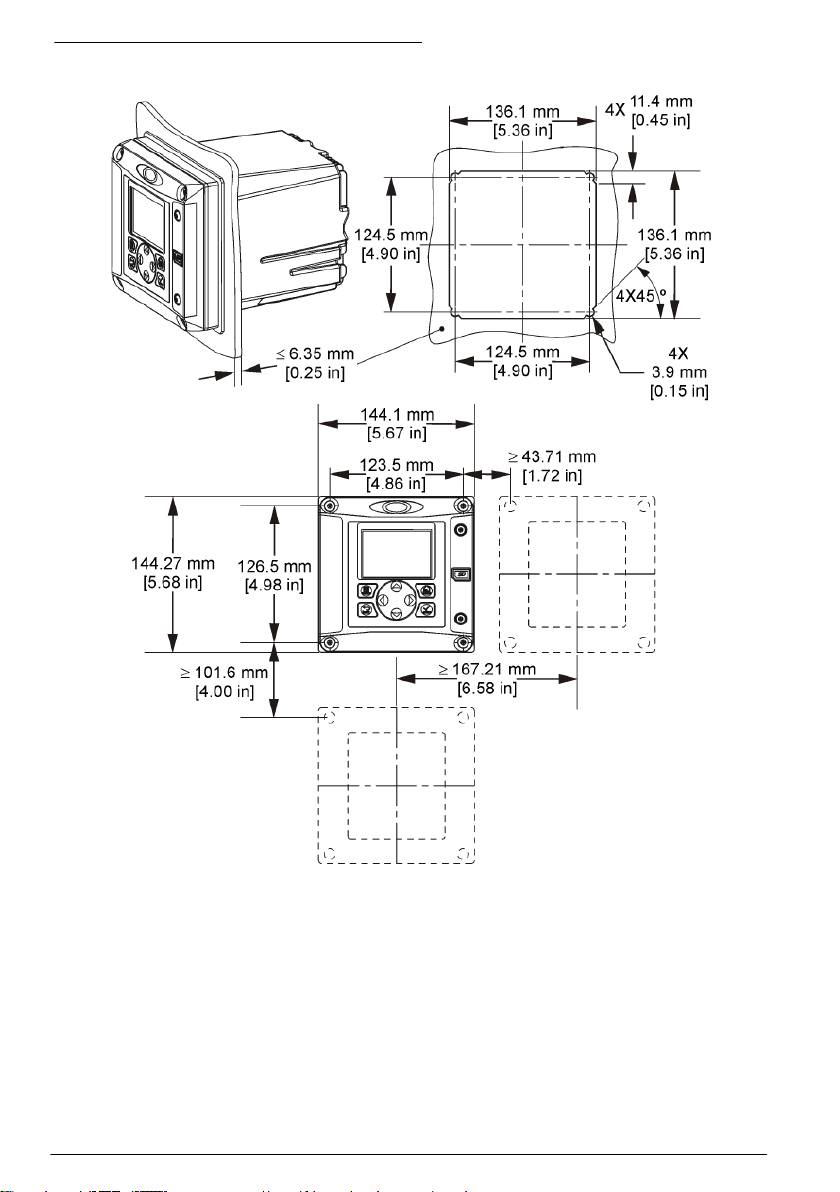

Abbildung 4 Abmessungen Schalttafelmontage

Hinweis: Wenn Sie die Halterung für die Schalttafelmontage (Lieferumfang) verwenden, drücken Sie den

Controller durch das Loch in der Schalttafel und schieben dann die Halterung über den Controller auf der Rückseite

der Schalttafel. Befestigen Sie die Halterung mit den 15 mm Linsenkopfschrauben (Lieferumfang) an dem

Controller und befestigen Sie dann den Controller an der Schalttafel.

34

Deutsch

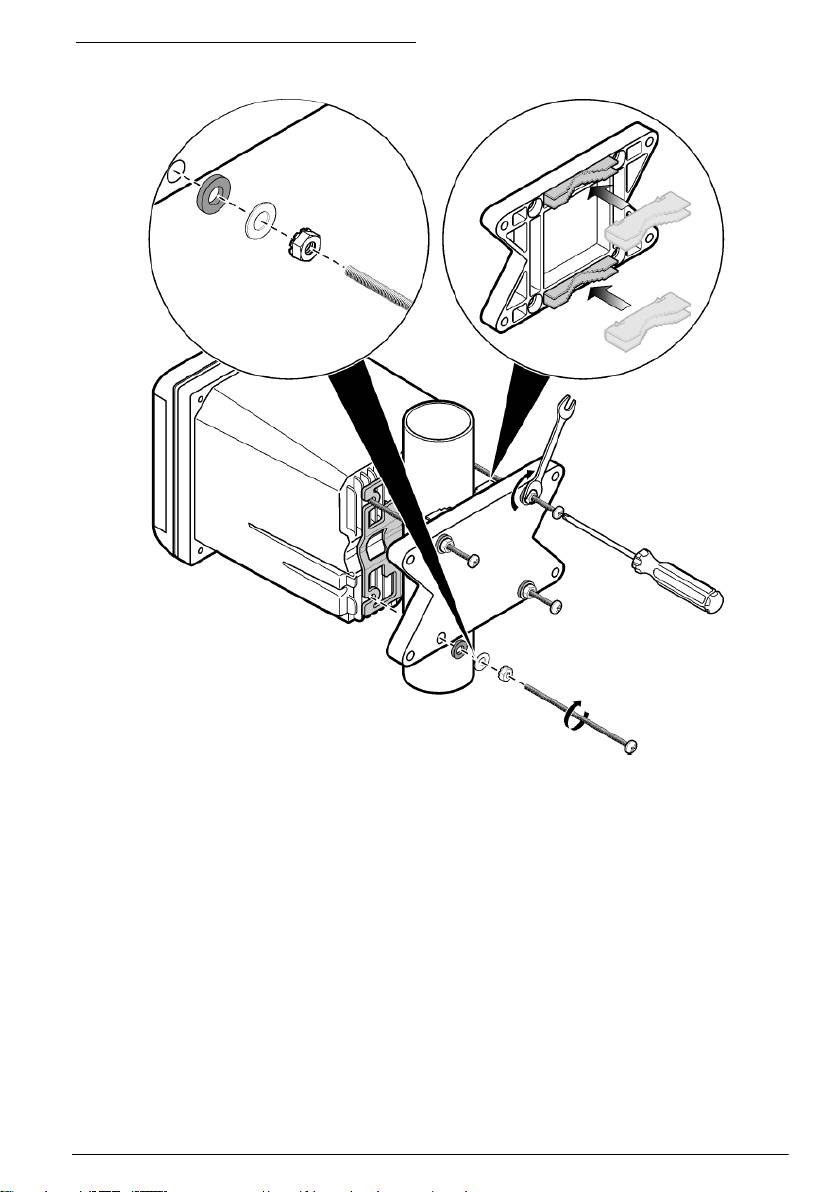

Abbildung 5 Rohrmontage (vertikales Rohr)

Deutsch 35

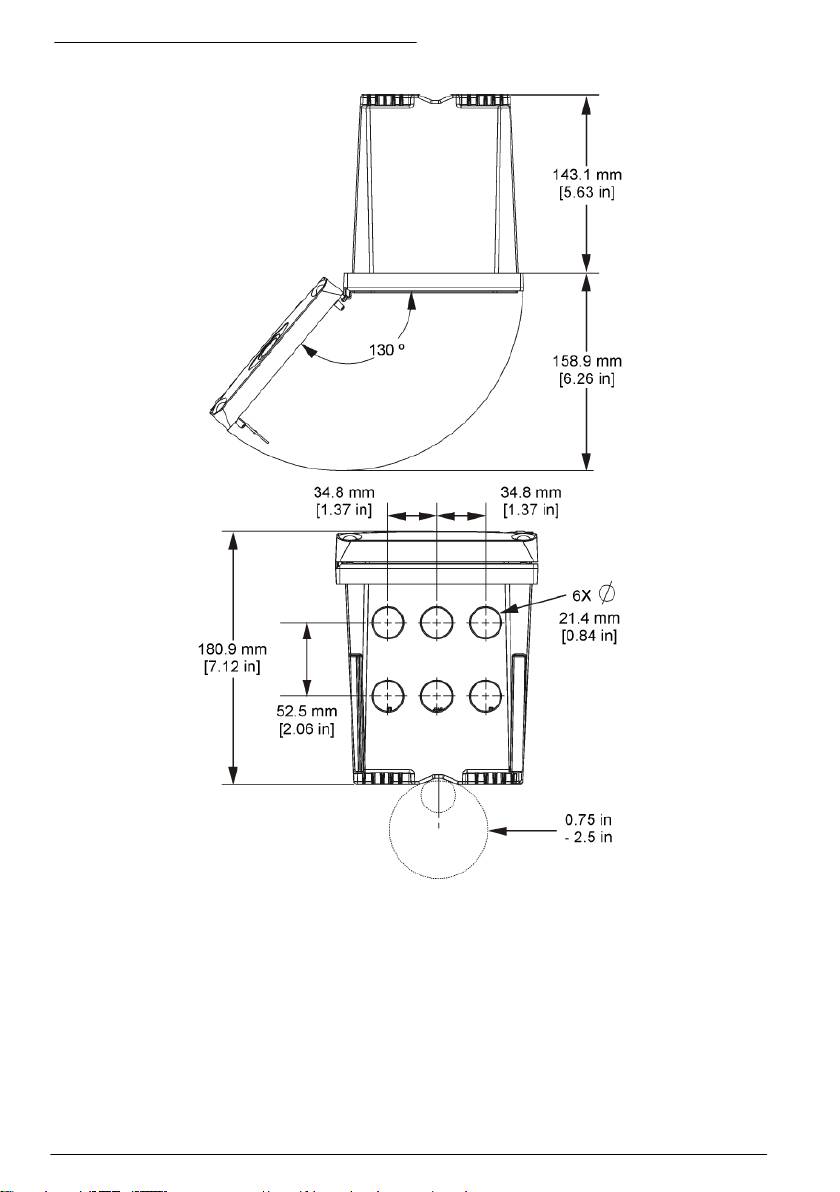

Abbildung 6 Draufsicht und Ansicht von unten

Hochspannungs-Schutzabdeckung

Die Hochspannungskabel für den Controller befinden sich im Controllergehäuse hinter der

Hochspannungs-Schutzabdeckung. Die Schutzabdeckung darf nicht entfernt werden, außer beim

Einbau von Modulen oder beim elektrischen Anschluss von Spannungsversorgung, Alarmen,

Ausgängen oder Relais durch einen qualifizierten Techniker. Die Schutzabdeckung darf nicht

entfernt werden, während Spannung am Controller anliegt.

36

Deutsch

Anmerkungen zu elektrostatischen Entladungen (ESD)

H I N W E I S

Möglicher Geräteschaden Empfindliche interne elektronische Bauteile können durch statische Elektrizität

beschädigt werden, wobei dann das Gerät mit verminderter Leistung funktioniert oder schließlich ganz ausfällt.

Befolgen Sie die Schritte in dieser Anleitung, um ESD-Schäden am Gerät zu vermeiden.

• Berühren Sie eine geerdete Metallfläche, wie beispielsweise des Gehäuse eines Geräts, einen

Metallleiter oder ein Rohr, um statische Elektrizität vom Körper abzuleiten.

• Vermeiden Sie übermäßige Bewegung. Verwenden Sie zum Transport von Komponenten, die

gegen statische Aufladungen empfindlich sind, Antistatikfolie oder antistatische Behälter.

• Tragen Sie ein Armband, das mit einem geerdeten Leiter verbunden ist.

• Arbeiten Sie in einem elektrostatisch sicheren Bereich mit antistatischen Fußbodenbelägen und

Arbeitsunterlagen

Verdrahtungsübersicht

Abbildung 7 zeigt einen Überblick über die Kabelverbindungen im Innenraum des Controllers bei

abgenommener Schutzabdeckung. Auf der linken Seite wird die Rückseite der Controller-Abdeckung

dargestellt.

Hinweis: Entfernen Sie vor der Installation von Modulen die Kappen von den Anschlüssen.

Abbildung 7 Übersicht der Drahtanschlüsse

1

1 Servicekabelanschlüsse 4 Anschluss für

7 Relaiskontakte

Kommunikationsmodul (Modbus,

Profibus, optionales 4-20-mA-

Modul usw.)

1

2 Ausgang 4-20 mA

5 Anschluss für Wechsel- und

8 Klemmen für die diskreten

1

1

Gleichspannungsversorgung

Eingänge

3 Anschluss für Sensormodul 6 Masseklemmen

1

Die Anschlüsse können für besseren Zugang entfernt werden.

Deutsch

37

Kabelbelegung für die Stromversorgung

W A R N U N G

Potenzielle Stromschlaggefahr! Trennen Sie stets die Spannungsversorgung des Instruments, wenn elektrische

Anschlüsse erstellt werden.

W A R N U N G

Potenzielle Stromschlaggefahr! Wenn dieses Gerät im Freien oder an potenziell feuchten Standorten eingesetzt

wird, muss ein FI-Schutzschalter für den Anschluss an die Netzversorgung verwendet werden.

G E F A H R

Stromschlaggefahr! Schließen Sie den Wechselstromanschluss nicht an ein mit 24 VDC gespeistes Modell an.

W A R N U N G

Potenzielle Stromschlaggefahr! Bei 100-240 VAC- und 24 VDC-Anwendungen muss ein Erdungsschutzleiter (PE)

angeschlossen werden. Ohne ausreichenden Erdungsschutz besteht Stromschlaggefahr, und das Gerät kann

wegen elektromagnetischer Störungen nicht richtig funktionieren. Schließen Sie IMMER einen

Erdungsschutzleiter an der Steuerungsklemme an.

H I N W E I S

Installieren Sie das Gerät an einem Standort und in einer Position, wo es zur Bedienung und zum

Abschalten/Abklemmen gut zugänglich ist.

Der Controller ist entweder als Modell mit einem auf 100–240 V ausgelegten

Wechselstromanschluss oder als Modell mit einem 24-V-Gleichspannungsanschluss erhältlich.

Folgen Sie den für das von Ihnen erworbene Modell zutreffenden Verkabelungsanweisungen.

Sie können den Controller entweder über ein Netzanschlusskabel an die Spannungsversorgung

anschließen oder ihn in Kabelführungsrohren fest verdrahten. Der Anschluss erfolgt unabhängig vom

Kabeltyp immer an denselben Klemmen. Für alle Installationsarten ist eine entsprechend den

örtlichen elektrischen Vorschriften ausgelegte externe Abschaltmöglichkeit anzubringen. Bei

Anwendungen mit fester Verkabelung der Spannungsversorgung des Geräts muss ein Schutzleiter

mit 18 bis 12 AWG verwendet werden.

Anmerkungen:

• Die Hochspannungs-Schutzabdeckung muss entfernt werden, bevor elektrische Kabel

angeschlossen werden können. Nachdem alle Kabel angeschlossen wurden, muss die

Schutzabdeckung vor dem Schließen der Controller-Abdeckung wieder angebracht werden.

• Eine abdichtende Kabelverschraubung und ein Stromversorungskabel, das unter 3 m lang ist, mit

drei 18 AWG Leitern (einschließlich Erdungsschutzleiter) verwenden, um die NEMA-Schutzart

4X/IP66 zu gewährleisten.

• Controller können mit vorinstalliertem Wechselstromnetzkabel bestellt werden. Darüber hinaus

können zusätzliche Netzkabel bestellt werden.

• Die Gleichspannungsquelle, die den mit 24 V Gleichspannung betriebenen Controller versorgt,

muss den Spannungsabfall innerhalb der spezifizierten Schranken von 24 VDC –15% + 20%

halten können. Außerdem muss die Gleichspannungsquelle einen angemessenen Schutz vor

Überspannungen und Stromstößen bieten.

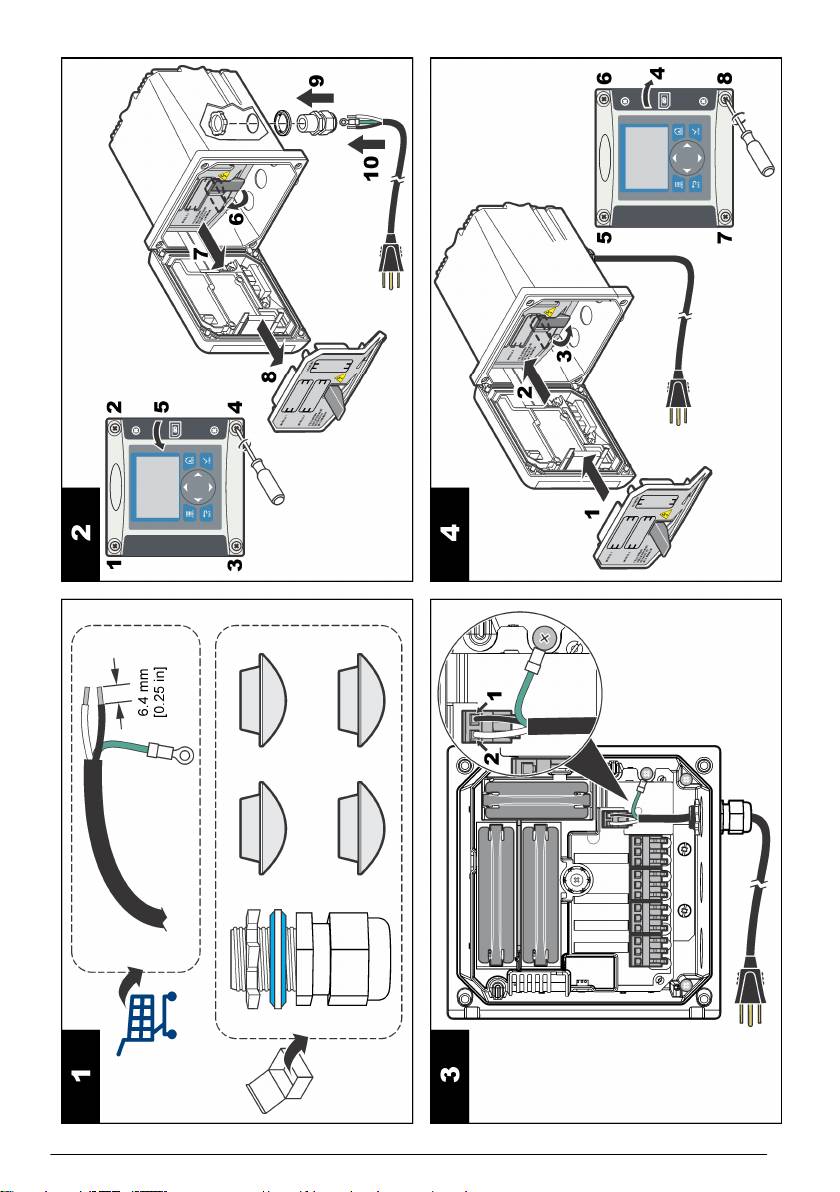

Verdrahtung

Beachten Sie bei der Verdrahtung der Stromzufuhr des Controllers die nummerierten Schritte und

Tabelle 1 oder Tabelle 2. Stecken Sie die einzelnen Leiter in die entsprechende Klemme, bis die

Isolierung an der Klemme anliegt und kein blanker Leiter sichtbar ist. Ziehen Sie anschließend

vorsichtig am Leiter, um den festen Sitz des Leiters zu prüfen. Versehen Sie alle nicht benötigten

Verschraubungen mit Blindstopfen.

38

Deutsch

Tabelle 1 Klemmenbelegung bei Wechselspannungsversorgung (nur für Modelle mit

Wechselstromanschluss)

Kontakt Beschreibung Farbe - Nordamerika Farbe - EU

1 Phase (L1) Schwarz Braun

2 Neutral (L2) Weiß Blau

— Schutzerde (PE) Grün Grün und gelb

Tabelle 2 Klemmenbelegung bei Gleichstromversorgung (nur für DC-Modelle)

Kontakt Beschreibung Farbe - Nordamerika Farbe - EU

1 +24 VDC Rot Rot

2 24 VDC-Rückführung Schwarz Schwarz

— Schutzerde (PE) Grün Grün und gelb

Deutsch 39

40 Deutsch

Alarme und Relais

Der Controller verfügt über vier potenzialfreie, einpolige Relais-Kontakte 100–250 VAC, 50/60 Hz,

5 A maximal. Die Kontakte haben folgende Nennwerte: 250 VAC, max. Schaltlast 5 A bei

wechselstrombetriebenen Controllern bzw. 24 VDC, max. Schaltlast 5 A bei gleichstrombetriebenen

Controllern. Die Relais sind nicht für induktive Lasten vorgesehen.

Verdrahtung der Relais

W A R N U N G

Potenzielle Stromschlaggefahr! Trennen Sie stets die Spannungsversorgung des Instruments, wenn elektrische

Anschlüsse erstellt werden.

W A R N U N G

Potenzielle Brandgefahr! Die Relaiskontakte haben einen Nennstrom von 5 A und besitzen keine Sicherung.

Externe Lasten, die an den Relais angeschlossen werden, müssen eine Strombegrenzung aufweisen, die den

Strom auf < 5 A begrenzt.

W A R N U N G

Potenzielle Brandgefahr! Mittelrelaiskontakte oder Schaltdrähte des Stromnetzanschlusses im Innern des Geräts

dürfen nicht verkettet werden.

W A R N U N G

Potenzielle Stromschlaggefahr! Um die NEMA/IP-Umweltbedingungen des Gehäuses zu wahren, benutzen Sie

zur Verlegung von Kabeln im Geräteinnern nur Rohranschlussstücke und Kabeldurchführungen, die mindestens

NEMA 4X/IP66 erfüllen.

Controller mit Wechselspannungsversorgung (100–250 V)

W A R N U N G

Potenzielle Stromschlaggefahr! AC-Controller (115 V–230 V) wurden für den Anschluss von Relais an

Hauptstromkreise (AC) (z. B. Spannungen über 16 V-RMS, 22,6 V-SPITZE oder 35 VDC) entwickelt.

Das Anschlussfach ist nicht für Spannungen über 250 VAC ausgelegt.

DC-Controller (24 V)

W A R N U N G

Potenzielle Stromschlaggefahr! 24-V-Controller wurden für den Anschluss von Relais an Niederspannungskreise

(z. B. Spannungen unter 16 V-RMS, 22,6 V-SPITZE oder 35 VDC) entwickelt.

DC-Controller (24 V) wurden für den Anschluss von Relais an Niederspannungskreise (z. B.

Spannungen unter 30 V-RMS, 42,2 V-SPITZE oder 60 VDC) entwickelt. Das Anschlussfach ist nicht

für Spannungen ausgelegt, die darüber liegen.

Die Relaisklemme ist für 18-12 AWG Kabel ausgelegt. Von Kabelgrößen unter 18 AWG wird

abgeraten.

Die Relaiskontakte NO (Normally Open) und COM (Common) werden angeschlossen, wenn ein

Alarm oder eine andere Bedingung vorliegen. Die Relaiskontakte NC (Normally Closed) und COM

(Common) werden miteinander verbunden, wenn kein Alarm und keine andere Bedingung vorliegen

(es sei denn, für die Ausfallsicherung (Fail Safe) wurde die Option Yes eingestellt) oder wenn die

Stromversorgung des Controllers ausgeschaltet wird.

Die meisten Relaisanschlüsse verwenden die Kontakte NO und COM bzw. NC und COM. In den

nummerierten Installationsschritten werden die Anschlüsse bei Verwendung der Kontakte NO und

COM beschrieben.

Deutsch

41
