安装

安装组件和尺寸

警 告

存在人身伤害危险。只有合格的专业人员，才能从事手册此处所述的工作任务。

控制器可以安装在表面、面板或管道（水平管或立管）上。有关安装选项和说明，请参阅图 2、图 3

第 162、图 4 第 163、图 5 第 164 和图 6 第 165。

对于横管安装，安装支脚（图 2）必须连接到垂直位置的安装支架中。

对于立管和横管安装，均须将安装支架连接到控制器（如图 5 第 164 所示）。

图 2 安装组件

1 安装支脚（2 个） 7 锁紧垫圈，内径 ¼ 英寸（4 个）

2 面板安装的密封圈，氯丁橡胶 8 M5 x 0.8 Keps 六角螺母（4 个）

3 壁式和管式安装的支架 9 盘头螺钉，M5 x 0.8 x 100mm（4 个）（用于可变直

径管道安装式安装）

4 管式安装的减振垫 10 盘头螺钉，M5 x 0.8 x 15 mm（4 个）

5 管式安装的减振垫圈（4 个） 11 用于安装面板的支架

6 平垫圈，内径 ¼ 英寸（4 个）

中文

161

控制器安装

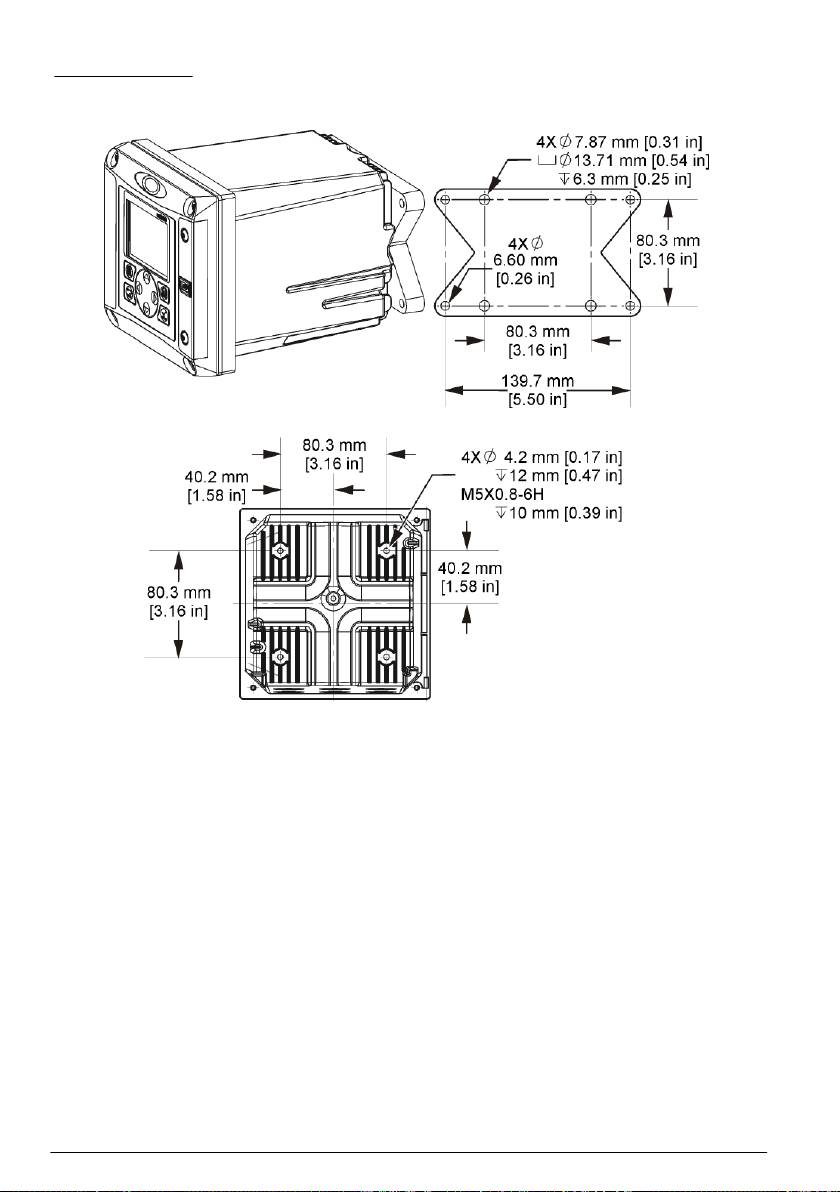

图 3 表面安装尺寸

162

中文

图 4 面板安装尺寸

注：

如果用支架进行面板安装（随机附带支架），请通过面板上的孔洞推动控制器，然后在面板背面用支架滑过控制

器。用四颗

15

毫米盘头螺丝（随机附带）将支架连接到控制器上，然后将控制器固定到面板上。

中文

163

图 5 管道安装（立管）

164

中文

图 6 顶视图和底视图

高电压防护层

控制器的高电压配线位于控制器外壳中高电压防护层的后面。除非安装了模块或合格的安装技术人员

布线电源、报警、输出或继电器，否则必须配备防护层。在对控制器上电时，不要卸下防护层。

静电放电 (ESD) 注意事项

注 意

可能导致仪器损坏。静电会损害精密的内部电子组件，从而导致仪器性能降低或最终出现故障。

请参阅此流程中的步骤以防止 ESD 损坏仪器：

• 接触接地金属表面（如仪器外壳、金属导管或管道），以将静电排出机壳外。

中文

165

• 避免过度移动。运送静电敏感的组件时，请使用抗静电容器或包装。

• 配戴连接到接地线缆的腕带。

• 使用抗静电地板垫和工作台垫，以使工作区具备静电安全性。

布线概述

图 7 显示在卸下高电压防护层的情况下，控制器内部接线连接概览。图左侧显示控制器盖的背部。

注：

在模块安装前取下连接器上的接头盖帽。

图 7 接线连接概览

1

1 维修服务电缆连接 4 通信模块连接器（如 Modbus,

7 继电器连接

Profibus 和可选的 4-20 mA 模块

等）

1

1

1

2 4-20 mA 输出

5 交流和直流电源连接器

8

3 传感器模块连接器 6 接地端子

1

可以卸下端子以方便进入。

电源接线

警 告

可能存在电击致命危险。进行任何电气连接时，请务必断开仪器的电源。

警 告

可能存在电击致命危险。如果此设备在户外或在可能受潮的场所使用，则必须用防高压触电装置将此设备连接到其

主电源。

危 险

存在电击致命危险。请勿将交流电源连接到 24V 直流电源型号中。

警 告

可能存在电击致命危险。100-240 VAC 和 24 VDC 的布线应用均需要防护性接地 (PE) 地线。由于存在电磁干扰，

PE 接地连接不良可能导致电击致命危险及设备性能不佳。始终将接地良好的地线连接到控制器端口。

166

中文

注 意

请将设备安装在便于切断设备开关及便于操作的场所和位置。

控制器有 100-240V 交流供电的型号或 24V 直流供电的型号可供选购。请遵照所购型号的相关接线说

明操作。

控制器可采取导线管硬接线连接电源或连接到电源线。不管使用的电线如何，都将在相同端子进行连

接。为符合当地的电气规范，应有本地断开设计，且应视为针对所有的安装类型。在硬接线应用中，仪

器的电源线和安全接地线必须为 18 至 12 AWG。

注意：

• 在进行任何电气连接前，必须拆除电压防护层。进行所有连接后，在闭合控制器盖前将电压防护层放

回原位。

• 可使用密封式电缆密封套以及一根长度不超过 3 米（10 英尺）的带有 18 规格导体的电源线（包括

一根安全接地线）来维持 NEMA 4X/IP66 环境等级。

• 可订购带预安装交流电源线的控制器。也可订购其他电源线。

• 为 24V 直流供电的控制器供电的直流电流必须稳压在指定的 24 VDC-15% +20% 电压限度内。直流

电源还必须提供充分的浪涌和线路瞬态保护。

接线程序

按照编号的步骤及表 1 或表 2，对控制器进行电源接线。将所有电线插入相应的端子，直到对连接器绝

缘且无裸线暴露在外为止。插入后轻轻拖曳，确保连接牢固。用导管开口密封塞密封所有控制器上不使

用的开口。

表 1 交流电源接线信息（仅限使用交流电源的型号）

终端 说明

色彩—北美 色彩—欧盟

1

火线 (L1)

黑色 棕色

2

零线（L2） 白色 蓝色

—

保护接地 (PE) 接地片 绿色 绿色和黄色

表 2 直流电源接线信息（仅限直流供电型号）

终端 说明

色彩—北美 色彩—欧盟

1 +24 VDC

红色 红色

2

24 VDC 逆流 黑色 黑色

—

保护接地 (PE) 接地片 绿色 绿色和黄色

中文

167

168

中文

报警和继电器

控制器配备四个未加电、单极继电器，额定最大阻性为 100-250 VAC，50/60 Hz，5A。交流供电的控

制器触点的额定最大阻性为 250 VAC、5A，而直流供电的控制器触点的额定最大阻性为 24 VDC、5A。

继电器无额定电感负载。

继电器接线

警 告

可能存在电击致命危险。进行任何电气连接时，请务必断开仪器的电源。

警 告

可能存在火灾危险。继电器触点的额定电流为 5A，且不会熔化。连接到继电器的外部负载必须配备限流装置，将电

流限制为 5A 以下。

警 告

可能存在火灾危险。请勿串联公共继电器连接或仪器内连接主电源的跳线。

警 告

可能存在电击致命危险。将电缆接入仪器时，务必使用防护等级至少为 NEMA 4X/IP66 的导线管配件和电缆衬垫，

以维护 NEMA 4X/IP 环境评级。

交流线路 (100—250 V) 供电的控制器

警 告

可能存在电击致命危险。交流干线供电控制器 (115 V–230 V) 设计用于连接继电器和交流干线电路（例如，电压高于

16 V-RMS、22.6 V-PEAK 或 35 VDC）。

接线室不得进行超过 250V 的交流电压连接。

24V 直流供电的控制器

警 告

可能存在电击致命危险。24 V 供电控制器设计用于连接继电器和低压电路（例如，电压低于 16 V-RMS、22.6 V-

PEAK 或 35 VDC）。

24 VDC 控制器继电器可连接到至低电压电路（例如，电压低于 30 V-RMS、42.2 V-PEAK 或 60 VDC）。

接线室不得进行超过上述水平的电压连接。

中继器接头使用 18-12 AWG 电线（由负载情况决定）。不推荐使用线号小于 18 AWG 的电线。

激活警报或其他状态后，“常开”(NO) 和“公共”(COM) 继电器触点将连接起来。去激活警报或其他状态后

（除非“Fail Safe（失效安全）”设为“Yes（是）”），或断开控制器的电源后，“常关”(NC) 和“公共”(COM)

继电器触点将连接起来。

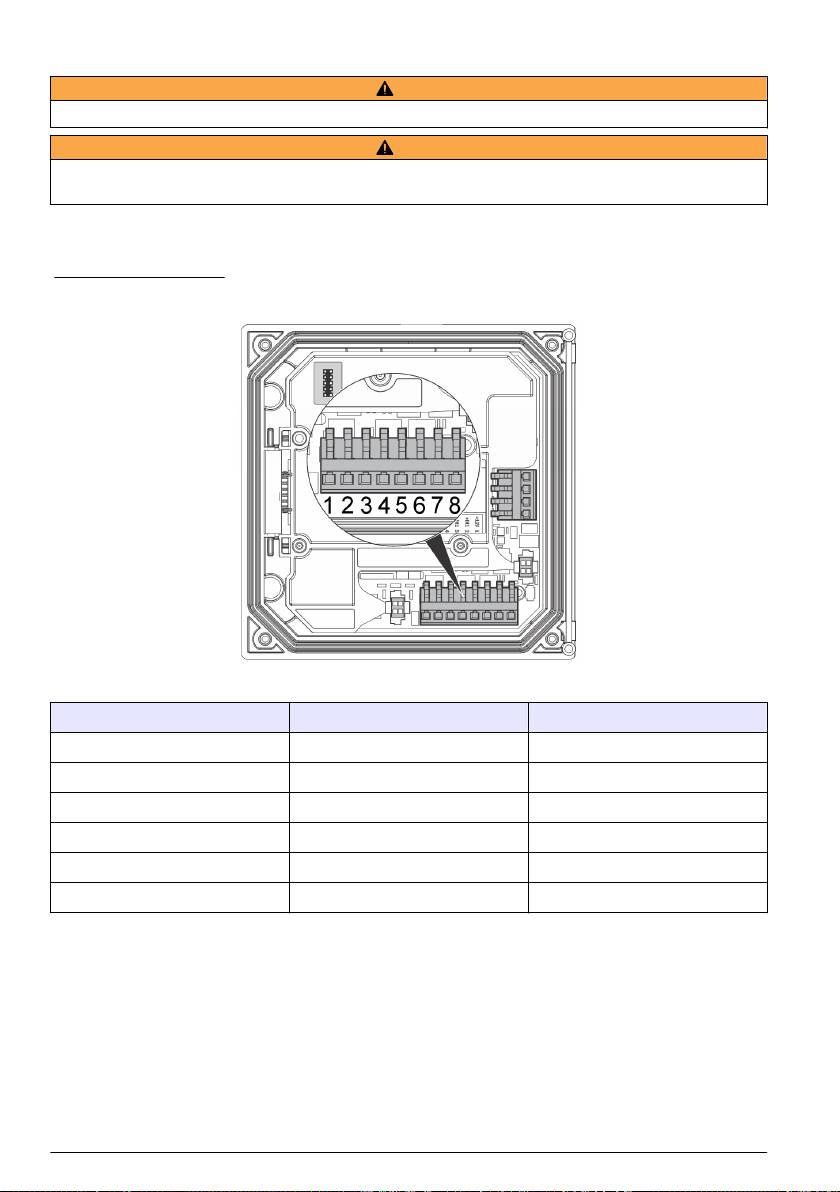

大多数继电器连接使用 NO 和 COM 端子或 NC 和 COM 端子。编号的安装步骤说明如何连接到 NO

和 COM 端子。
