Hach-Lange POLYMETRON 9500 Basic User Manual: Instalacja

można zostać wykorzystana jako szablon do montażu panelu, zanim oddzielona zostanie jej

wewnętrzna część.

Instalacja

Montaż elementów i wymiary

U W A G A

Zagrożenie obrażeniami ciała. Tylko wykwalifikowany personel powinien przeprowadzać prace opisane w tym

rozdziale instrukcji obsługi.

Regulator można montować na powierzchni, panelu lub rurze (poziomo i pionowo). Więcej opcji

montażu można znaleźć w częściach Rysunek 2, Rysunek 3 na stronie 212, Rysunek 4

na stronie 213, Rysunek 5 na stronie 214 oraz Rysunek 6 na stronie 215.

W przypadku montażu poziomego do wspornika montażowego należy pionowo zamocować stopy

montażowe (Rysunek 2).

W przypadku montażu pionowego i poziomego należy w sposób pokazany na rysunku Rysunek 5

na stronie 214 zamocować do kontrolera wspornik montażowy.

210 Polski

Rysunek 2 Elementy montażowe

1 Stopy montażowe (2 szt.) 7 Podkładka zabezpieczająca, ¼ cala ID (4 szt.)

2 Uszczelka montażowa do mocowania panelu,

8 Nakrętki sześciokątne M5 x 0,8 Keps (4 szt.)

neoprenowa

3 Wspornik do montażu ściennego i narurowego 9 Śruby z łbem walcowym zaokrąglonym,

M 5 x 0,8 x 100 mm (4 szt.) (do montażu na rurach

o różnej średnicy)

4 Uszczelka wibroizolacyjna do montażu narurowego 10 Śruby z łbem walcowym zaokrąglonym,

M 5 x 0,8 x 15 mm (4 szt.)

5 Podkładka wibroizolacyjna do montażu narurowego

11 Wspornik do montażu panelowego

(4 szt.)

6 Podkładki płaskie, ¼ cala ID (4 szt.)

Polski 211

Mocowanie kontrolera

Rysunek 3 Wymiary montowania powierzchniowego

212 Polski

Rysunek 4 Wymiary montowania panelowego

Uwaga: Jeżeli do montowania panelowego używany jest wspornik (w zestawie), należy przełożyć kontroler przez

otwór w panelu, a następnie nasunąć wspornik na kontroler z tyłu panelu. Do mocowania wspornika do kontrolera

należy użyć czterech śrub z łbem walcowym zaokrąglonym o długości 15 mm (w zestawie).

Polski

213

Rysunek 5 Montaż narurowy (rura pionowa)

214 Polski

Rysunek 6 Widok z góry i z dołu

Zabezpieczenie przed wysokim napięciem

Przewody wysokiego napięcia kontrolera znajdują się za zabezpieczeniem w obudowie urządzenia.

Zabezpieczenie musi pozostawać na miejscu, chyba że montuje się moduły lub gdy wykwalifikowany

specjalista podłącza zasilanie, alarmy, wyjścia lub przekaźniki. Bariery nie wolno usuwać, gdy

urządzenie jest podłączone do zasilania.

Polski

215

Uwagi dotyczące wyładowań elektrostatycznych (ESD)

P O W I A D O M I E N I E

Potencjalne uszkodzenie urządzenia. Elektryczność statyczna może doprowadzić do uszkodzenia delikatnych

wewnętrznych komponentów elektronicznych, powodując gorsze działanie urządzenia lub jego ewentualne

uszkodzenie.

Wykonaj czynności dla tej procedury, aby zapobiec wyładowaniom elektrostatycznym, które mogłoby

uszkodzić przyrząd:

• Dotknij uziemionej metalowej powierzchni (np. obudowy przyrządu lub metalowej rury), aby

rozładować napięcie elektrostatyczne swojego ciała.

• Unikaj wykonywania gwałtownych ruchów. Elementy wrażliwe na ładunki elektrostatyczne należy

transportować w opakowaniach antystatycznych.

• Załóż opaskę na nadgarstek połączoną z uziemieniem.

• Pracuj w środowisku wyłożonym antystatycznymi płytkami podłogowymi i okładziną na stole.

Opis okablowania

Na rysunku Rysunek 7 przedstawione jest okablowanie w urządzeniu z usuniętą osłoną wysokiego

napięcia. Po lewej stronie rysunku widoczny jest tył pokrywy urządzenia.

Uwaga: Przed rozpoczęciem instalowania modułu ze złączy należy zdjąć nasadki.

Rysunek 7 Opis połączeń przewodów

1

1 Podłączenie przewodu

4 Złącze modułu komunikacji (np.

7 Połączenia przekaźników

roboczego

Modbus, Profibus, opcjonalny

moduł 4–20 mA itp.)

1

1

1

2 Wyjście 4–20 mA

5 Złącze zasilania AC i DC

8 Złącze wejść dyskretnych

3 Złącze modułu czujnika 6 Zacisk uziemienia

1

Terminale można zdemontować, aby ułatwić dostęp.

216

Polski

Okablowanie zasilające

O S T R Z E Ż E N I E

Potencjalne niebezpieczeństwo śmiertelnego porażenia prądem elektrycznym. Wykonując połączenia elektryczne

zawsze odłączać zasilanie urządzenia.

O S T R Z E Ż E N I E

Potencjalne niebezpieczeństwo śmiertelnego porażenia prądem elektrycznym. Jeśli sprzęt jest stosowany

na zewnątrz lub w potencjalnie wilgotnych lokalizacjach, należy zastosować wyłącznik różnicowo-prądowy

przed podłączeniem sprzętu do głównego źródła zasilania.

N I E B E Z P I E C Z E Ń S T W O

Niebezpieczeństwo śmiertelnego porażenia prądem elektrycznym. Nie należy podłączać zasilania prądem

przemiennym do modelu zasilanego prądem stałym 24 V.

O S T R Z E Ż E N I E

Potencjalne niebezpieczeństwo śmiertelnego porażenia prądem elektrycznym. Podłączenie uziemienia jest

wymagane w przypadku podłączeń 100-240 VAC i 24 VDC. Brak podłączenia wydajnego uziemienia może

skutkować porażeniem prądem lub niewydajnym działaniem urządzenia ze względu na zakłócenia

elektromagnetyczne. ZAWSZE należy podłączyć wydajne uziemienie do zacisku kontrolera.

P O W I A D O M I E N I E

Urządzenia należy zainstalować w lokalizacji oraz w pozycji, które umożliwiają łatwe odłączanie urządzenia i jego

obsługę.

Kontroler można zakupić w wersji zasilanej prądem 100–240 V AC lub 24 V DC. Należy postępować

zgodnie z instrukcjami dotyczącymi okablowania konkretnego modelu.

Urządzenie można podłączyć do zasilania liniowego poprzez okablowanie stałe w rurce lub

za pomocą przewodu zasilającego. Niezależnie od typu okablowania, połączenia wykonuje się w tym

samym terminalu. Wymagane jest zainstalowanie lokalnego odłącznika zasilania elektrycznego

i musi on być oznakowany w instalacjach wszelkich typów. Przy zastosowaniach z okablowaniem

stałym, wymagania przewodu uziemiającego wynoszą 18–12 AWG.

Uwagi:

• Osłona napięcia musi zostać zdjęta przed wykonaniem dowolnych połączeń elektrycznych.

Po wykonaniu wszystkich połączeń, należy ponownie zamontować osłonę przed zamknięciem

osłony urządzenia.

• Aby utrzymać zgodność z normą bezpieczeństwa NEMA 4X/IP66, można użyć uszczelniającej

dławicy kablowej oraz przewodu zasilającego krótszego niż 3 metry (10 stóp) z trzema

przewodnikami o średnicy 18 (wraz z przewodem uziemiającym).

• Urządzenia można zamawiać w wersji z zamocowanymi już przewodami AC. Można także

zamawiać dodatkowe przewody zasilające.

• Źródło zasilania DC, które dostarcza zasilanie do urządzenia V DC musi zachować regulację

napięcia w określonych granicach 24 V DC-15% +20%. Źródło zasilania DC musi także

odpowiednio zabezpieczać przed przepięciami oraz przebiegami nieustalonymi.

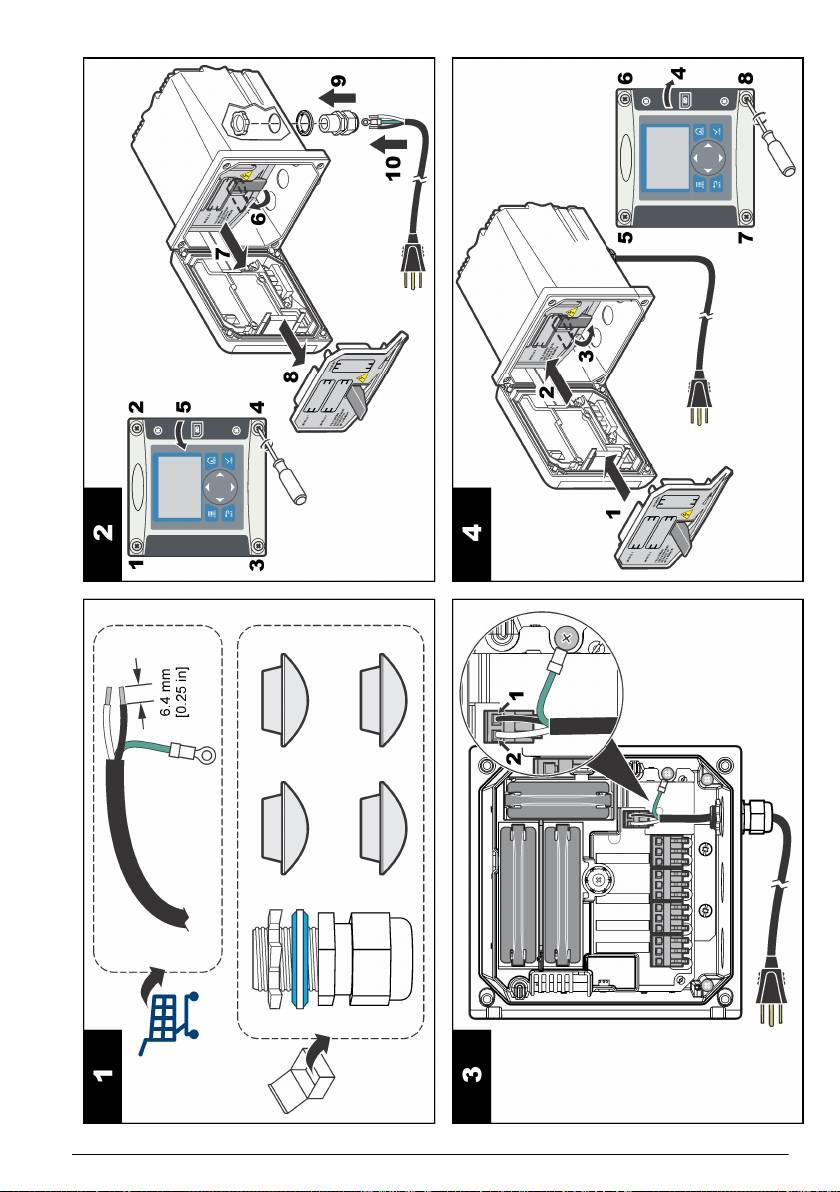

Procedura okablowania

Aby podłączyć urządzenie do źródła zasilania, należy postępować zgodnie z ponumerowanymi

krokami, informacjami w Tabela 1 lub Tabela 2. Każdy przewód należy wkładać do odpowiedniego

terminala, aż do momentu, gdy izolacja oprze się o złącze, bez widocznego nieizolowanego

przewodu. Po podłączeniu lekko pociągnij za przewód w celu sprawdzenia, czy został

on odpowiednio podłączony. Uszczelnić wszelkie nieużywane otwory skrzynki regulatora za pomocą

korków uszczelniających otworów rur kablowych.

Polski

217
