Hach-Lange POLYMETRON 9500 Basic User Manual: Asennus

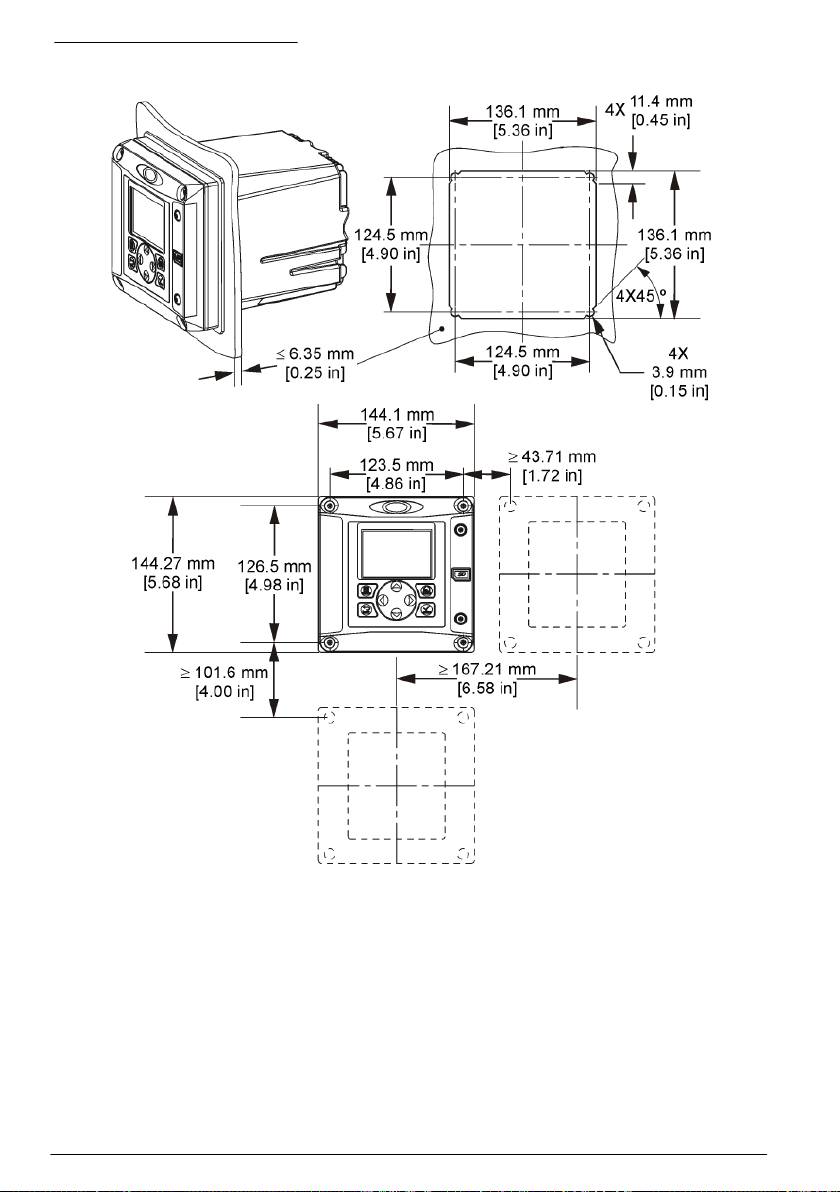

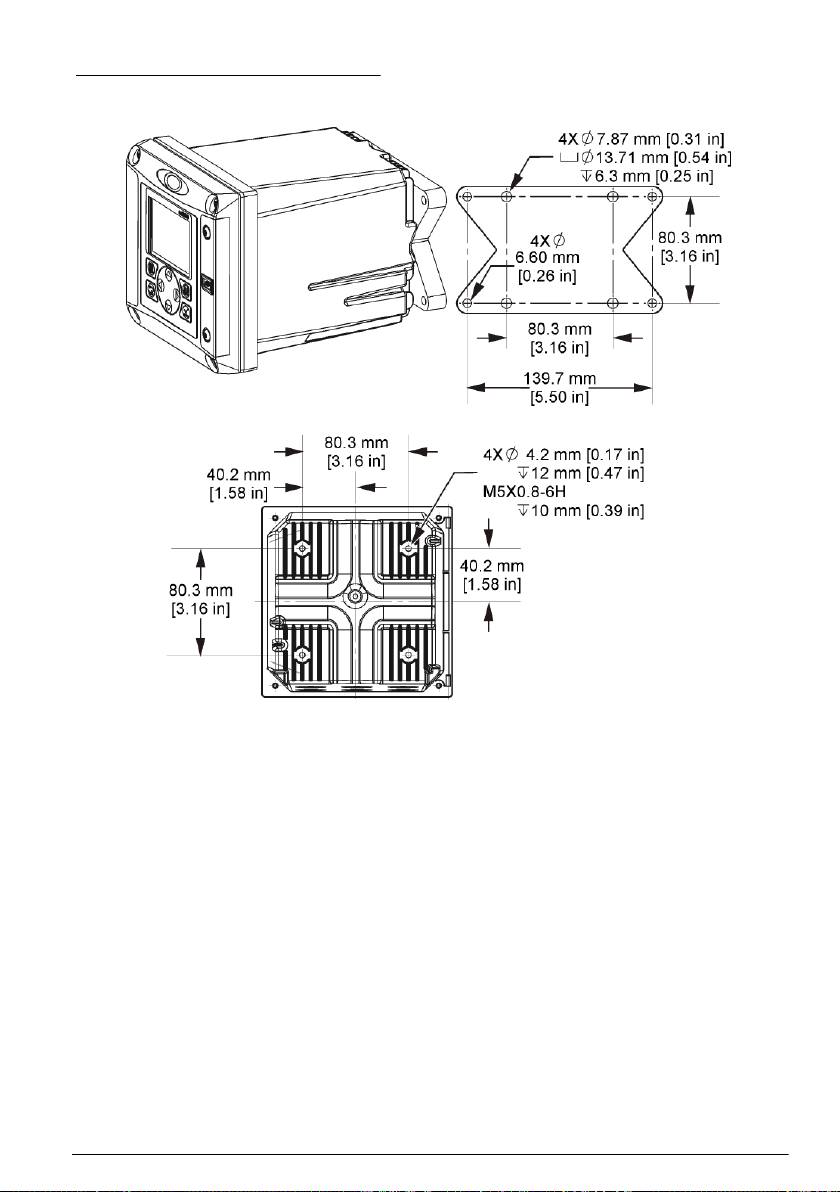

Kuva 6 Näkymä ylhäältä ja alhaalta

Korkeajännitevastus

Laitteen korkeajännitejohdotus sijaitsee korkeajännitevastuksen takana laitteen kotelossa. Vastus on

jätettävä paikalleen paitsi asennettaessa moduuleita tai valtuutetun sähkömiehen tehdessä

johdotuksia verkkovirtaa, hälytyksiä, lähtöjä tai releitä varten. Älä poista vastusta, kun ohjain saa

virtaa.

Huomattavaa sähköstaattisesta varauksesta

H U O M A U T U S

Mittarin rikkoutumisvaara. Herkät sisäosien sähkökomponentit voivat vahingoittua staattisen sähkön voimasta,

mikä johtaa laitteen heikentyneeseen suorituskykyyn ja jopa rikkoutumiseen.

240 Suomi

Estä sähköstaattisen varauksen aiheuttamat laitevauriot näiden ohjeiden avulla:

• Poista staattinen sähkö koskettamalla maadoitettua metallipintaa, kuten laitteen runkoa,

metallikanavaa tai -putkea.

• Vältä tarpeettomia liikkeitä. Kuljeta staattiselle sähkölle alttiita komponentteja antistaattisissa

säiliöissä tai pakkauksissa.

• Käytä rannehihnaa, joka on kytketty johdolla maadoitukseen.

• Työskentele staattiselta sähköltä suojatulla alueella ja käytä staattiselta sähköltä suojaavia lattia-

ja työpenkkialustoja.

Johdotuksen yleiskuvaus

Kuva 7: johdotusliitäntöjen yleiskuvaus ohjaimen sisällä korkeajännitevastus poistettuna.

Vasemmalla puolella on kuvattu ohjaimen kannen takaosa.

Huomautus: Poista liittimien tulpat ennen moduulin asentamista.

Kuva 7 Johdotusliitäntöjen yleiskuvaus

1

1 Huoltokaapeliliitäntä 4 Tiedonsiirtomoduulin liitin

7 Releliitännät

(esimerkiksi Modbus, Profibus

tai valinnainen 4...20 mA:n

moduuli)

1

1

2 4...20 mA:n lähtö

5 AC- ja DC-liitin

8 Erilliset tulojohdotuksen

1

liitännät

3 Anturimoduulin liitin 6 Maadoitusliittimet

1

Liittimet voidaan tarvittaessa irrottaa.

Teholähteen johdotus

V A R O I T U S

Sähköiskun vaara. Kytke aina laite irti verkkovirrasta ennen sähköliitäntöjen tekemistä.

V A R O I T U S

Sähköiskun vaara. Jos laitetta käytetään ulkona tai mahdollisesti märässä paikassa, on käytössä oltava

vikavirtakytkin laitteen ja virtalähteen välissä.

Suomi 241

V A A R A

Tappavan sähköiskun vaara. Älä kytke vaihtovirtaa 24 voltin tasavirtaa käyttävään malliin.

V A R O I T U S

Sähköiskun vaara. Sekä 100-240 VAC että 24 VDC -versiot edellyttävät suojamaadoituskytkentää. Riittävän

suojamaadoituksen puuttuminen voi johtaa sähköiskun vaaraan ja laitteen sähkömagneettisten häiriöiden

aiheuttamaan suorituskyvyn heikkenemiseen. Ohjausliitin on AINA varustettava riittävällä suojamaadoituksella.

H U O M A U T U S

Sijoita laite paikkaan, josta laitetta on helppo käyttää ja kytkeä se pois päältä.

Ohjaimia on saatavilla joko 100 - 240 VAC:n tai 24 VDC:n malleina. Noudata ostamasi laitteen

mukaisia johdotusohjeita.

Ohjain voidaan kytkeä verkkovirtaan johdottamalla se kiinteän putkijohdon tai virtajohdon avulla.

Liitännät tehdään kuitenkin samoihin liittimiin käytetystä johtotyypistä huolimatta. Kaikki asennukset

edellyttävät paikallisten sähköturvallisuusmääräysten noudattamista, ja ne on merkittävä

asianmukaisesti. Käytettäessä kiinteää asennusta virran ja turvamaan laskun on oltava 18 - 12 AWG.

Huomautukset:

• Jännitevastus on poistettava ennen sähköliitäntöjen tekemistä. Kun kaikki liitännät on tehty, aseta

jännitevastus takaisin, ennen kuin suljet ohjaimen kannen.

• Voit käyttää kiristävää kaapeliholkkia ja alle 3 metrin pituista virtajohtoa kolmella 18-kaliiperisella

johtimella (mukaan lukien maadoituksen turvajohto) ylläpitääksesi NEMA 4X/IP66 -

ympäristöluokitusta.

• Ohjaimiin on saatavana tilauksesta esiasennetut AC-virtajohdot. Tilauksesta on saatavana myös

lisävirtajohtoja.

• 24 VDC:n ohjaimeen virtaa tuottavan DC-virtalähteen on ylläpidettävä jännitteen säätö

määritettyjen jänniterajojen (24 VDC -15 % +20 %) sisäpuolella. Lisäksi DC-virtalähteen on

tarjottava riittävä suojaus ylikuormituksia ja transientteja vastaan.

Johdotus

Tee ohjaimen virtajohdotus noudattamalla numeroituja vaiheita, ks. Taulukko 1 tai Taulukko 2.

Asenna kukin johto asianmukaiseen liittimeen, kunnes eristys tulee liitintä vasten eikä paljasta johtoa

ole näkyvissä. Tarkista, että liitäntä riittävän tiukka, vetämällä johdosta kevyesti asennuksen jälkeen.

Tiivistä kaikki käyttämättä jääneet ohjauskeskuksen aukot kanavan tiivistetulpilla.

Taulukko 1 AC-virtajohdotus (vain AC-mallit)

Liitin Kuvaus Väri—P. Amerikka Väri—EU

1 Kuuma (L1) Musta Ruskea

2 Neutraali (L2) Valkoinen Sininen

— Suojamaadoituksen (PE) maakorvake Vihreä Vihreä ja keltainen

Taulukko 2 DC-virtajohdotus (vain DC-mallit)

Liitin Kuvaus Väri—P. Amerikka Väri—EU

1 +24 VDC Punainen Punainen

2 24 VDC paluu Musta Musta

— Suojamaadoituksen (PE) maakorvake Vihreä Vihreä ja keltainen

242 Suomi

Suomi 243

Hälytykset ja releet

Ohjaimessa on neljä virratonta, yksinapaista relettä, joiden luokitus on 100 - 250 VAC, 50/60 Hz ja

5 A (maksimivastus). Vaihtovirralla toimivien ohjainten liittimien luokituksena on 250 VAC ja 5 A

(maksimivastus), ja tasavirralla toimivien ohjainten liittimien luokitus 24 VDC ja 5 A (maksimivastus).

Releitä ei ole luokiteltu induktiivisia kuormia varten.

Releiden johdotus

V A R O I T U S

Sähköiskun vaara. Kytke aina laite irti verkkovirrasta ennen sähköliitäntöjen tekemistä.

V A R O I T U S

Tulipalon vaara. Relekoskettimien luokitus on 5A, eikä niitä ole varustettu varokkeilla. Releisiin kytkettävissä

ulkoisissa kuormissa on oltava virranrajoitin, jolla virta rajoitetaan arvoon <5 A.

V A R O I T U S

Tulipalon vaara. Älä ketjuta tavallisia releliitäntöjä tai hyppyjohdinta syöttövirtaliitännästä mittauslaitteen

sisäpuolella.

V A R O I T U S

Sähköiskun vaara. Jotta kotelon NEMA/IP-ympäristöluokitus säilyisi, kytke kaapelit laitteeseen käyttämällä

ainoastaan putkijohtoliittimiä ja kaapeliholkkeja, joissa on vähintään NEMA 4X/IP66-luokitus.

AC-ohjaimet (100 - 250 V)

V A R O I T U S

Sähköiskun vaara. Vaihtovirtakäyttöiset ohjaimet (115 V–230 V) on suunniteltu releyhteyksiin vaihtovirta-

virtapiireihin (eli yli 16 V-RMS-, 22.6 V-PEAK -tai 35 VDC -jännitteisiin).

Johdotuskoteloa ei ole tarkoitettu yli 250 VAC:n jännitteelle.

24 VDC:n ohjaimet

V A R O I T U S

Sähköiskun vaara. 24 V:n ohjaimet on suunniteltu releyhteyksiin matalajännitevirtapiireihin (eli alle 16 V-RMS -,

22.6 V-PEAK - tai 35 VDC -jännitteisiin).

24 VDC:n ohjaimen releet on tarkoitettu pienjännitepiireihin (alle 30 V-RMS:n jännitteet, 42,2 V:n

huippu tai 60 VDC). Johdotuskoteloa ei ole tarkoitettu näitä tasoja korkeammille jänniteliitännöille.

Releen kytkentään käytetään 18 - 12 AWG:n johtoa (kuorman mukaisesti). Emme suosittele alle

18 AWG:n johtoja.

NO (Normally Open) ja COM (Common) -relekoskettimet liitetään, kun hälytys tai muu tila on

aktiivinen. NC (Normally Closed) ja Common -relekoskettimet liitetään, kun hälytys tai muu tila ei ole

aktiivinen (paitsi jos Fail Safe -varmistustilan asetuksena on Yes (Kyllä)) tai kun ohjaimen virta

katkaistaan.

Useimmat releliitännät käyttävät joko NO- ja COM-liittimiä tai NC- ja COM-liittimiä. NO- ja COM-

liittimien liitäntä on kuvattu numeroiduissa vaiheissa.

244

Suomi

Suomi 245

Analogiset lähtöliitännät

V A R O I T U S

Sähköiskun vaara. Kytke aina laite irti verkkovirrasta ennen sähköliitäntöjen tekemistä.

V A R O I T U S

Sähköiskun vaara. Jotta kotelon NEMA/IP-ympäristöluokitus säilyisi, kytke kaapelit laitteeseen käyttämällä

ainoastaan putkijohtoliittimiä ja kaapeliholkkeja, joissa on vähintään NEMA 4X/IP66-luokitus.

Tarjolla on kaksi eristettyä analogista lähtöliitäntää. Näitä lähtöliitäntöjä käytetään yleensä

analogiseen signaaliin tai muiden ulkoisten laitteiden ohjaamiseen. Kytke johtoliitännät ohjaimeen,

ks. Kuva 8 ja Taulukko 3.

Huomautus: Kuva 8: kuvassa näkyy ohjaimen takaosa, ei pääohjaimen sisäpuoli.

Kuva 8 Analogiset lähtöliitännät

Taulukko 3 Lähtöliitännät

Tallentimen johdot Piirilevyn asento

Lähtö 2- 4

Lähtö 2+ 3

Lähtö 1- 2

Lähtö 1+ 1

1. Avaa ohjaimen suojus.

2. Syötä johdot kaapeliholkin läpi.

3. Säädä johtoja tarvittaessa ja kiristä kaapeliholkki.

4. Tee liitännät käyttämällä parikaapelin suojattua johtoa ja kytke suoja valvotun komponentin

päähän tai virtasilmukan päähän.

• Älä kytke suojaa kaapelin molempiin päihin.

• Suojaamattoman kaapelin käyttäminen voi aiheuttaa radiotaajuussäteilyä tai sallittua

suuremman herkkyystason.

• Suurin sallittu silmukkavastus on 500 ohmia.

5. Sulje ohjaimen kansi ja kiristä kannen ruuvit.

6. Määritä ohjaimen lähdöt.

246

Suomi

Erilliset tulojohtojen liitännät

V A R O I T U S

Sähköiskun vaara. Kytke aina laite irti verkkovirrasta ennen sähköliitäntöjen tekemistä.

V A R O I T U S

Sähköiskun vaara. Jotta kotelon NEMA/IP-ympäristöluokitus säilyisi, kytke kaapelit laitteeseen käyttämällä

ainoastaan putkijohtoliittimiä ja kaapeliholkkeja, joissa on vähintään NEMA 4X/IP66-luokitus.

Nämä erilliset tulot on tarkoitettu kytkinsulkimien tuloille tai logiikkatason jännitetuloille. Tee

johdotusten liitännät ja määritä jumpperiasetukset ohjaimeen, niin kuin Kuva 9, Taulukko 4 ja

Kuva 10 osoittavat.

Huomautus: Kuva 9: kuvassa näkyy ohjaimen takaosa, ei pääohjaimen sisäpuoli.

Kuva 9 Erilliset tulojohdotuksen liitännät

Taulukko 4 Tuloliitännät

Erilliset tulot Liittimen asento - Kytkimen tulo Liittimen asento - ännitetulo

Tulo 1+ 3 2

Tulo 1- 2 3

Tulo 2+ 6 5

Tulo 2- 5 6

Tulo 3+ 8 7

Tulo 3- 7 8

Suomi 247
