Dell Latitude D430 (Mid 2007) – page 12

7

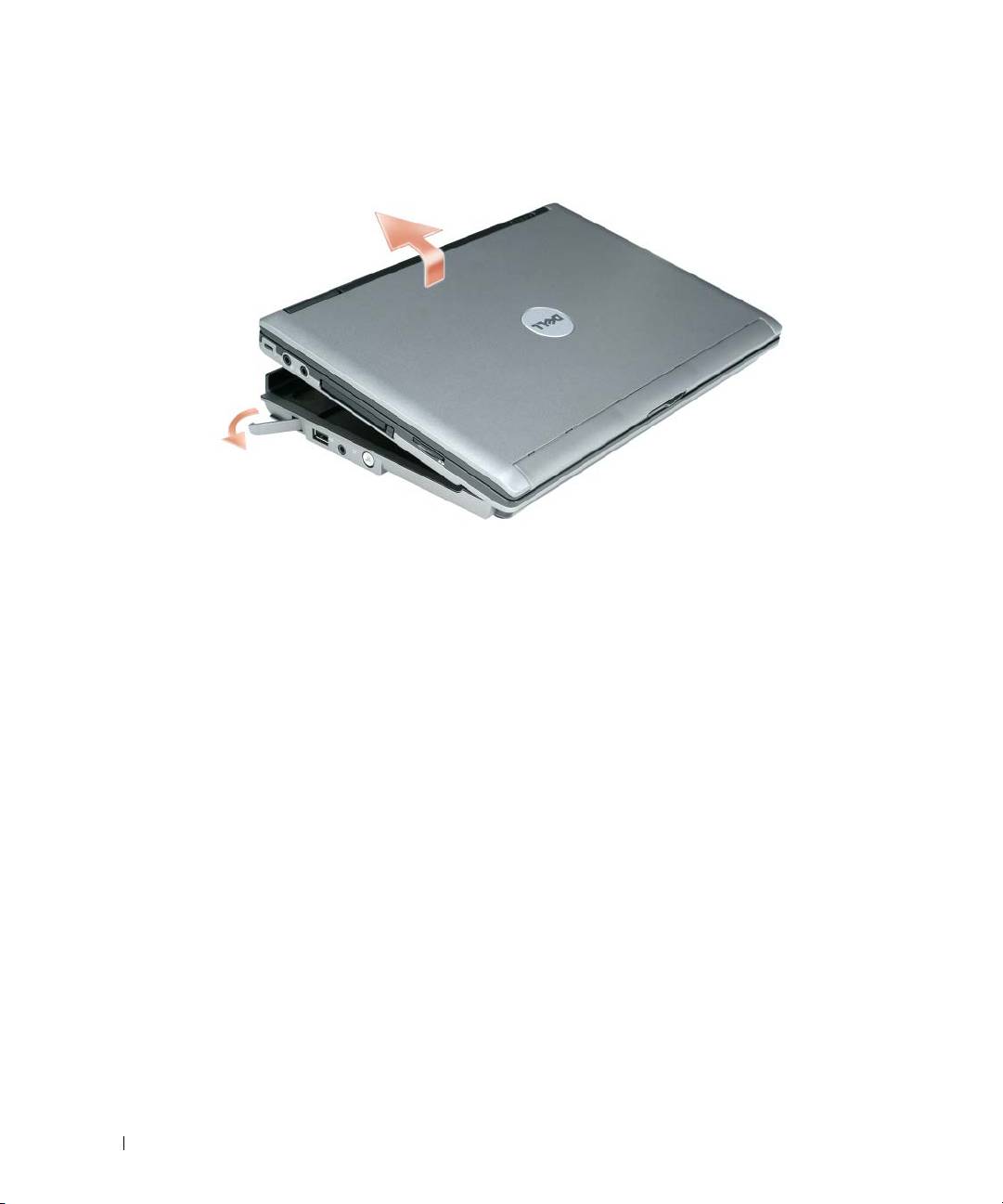

Lyft upp datorns baksida och för den utåt mot baksidan av

Media Base

.

222 Media Base Installationsguide

Installera den optiska enheten

1

Spara och stäng alla öppna filer eller program och stäng av datorn.

2

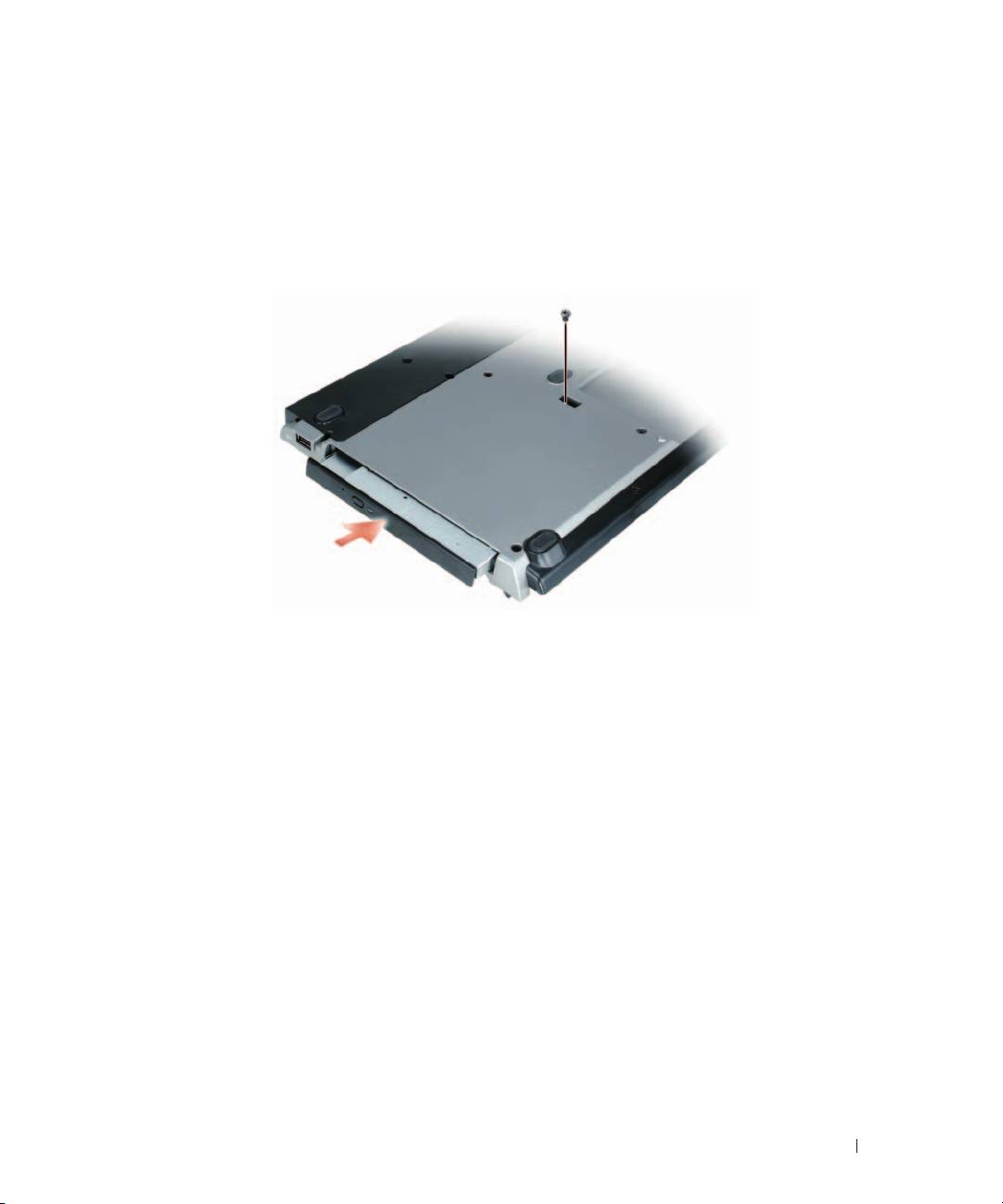

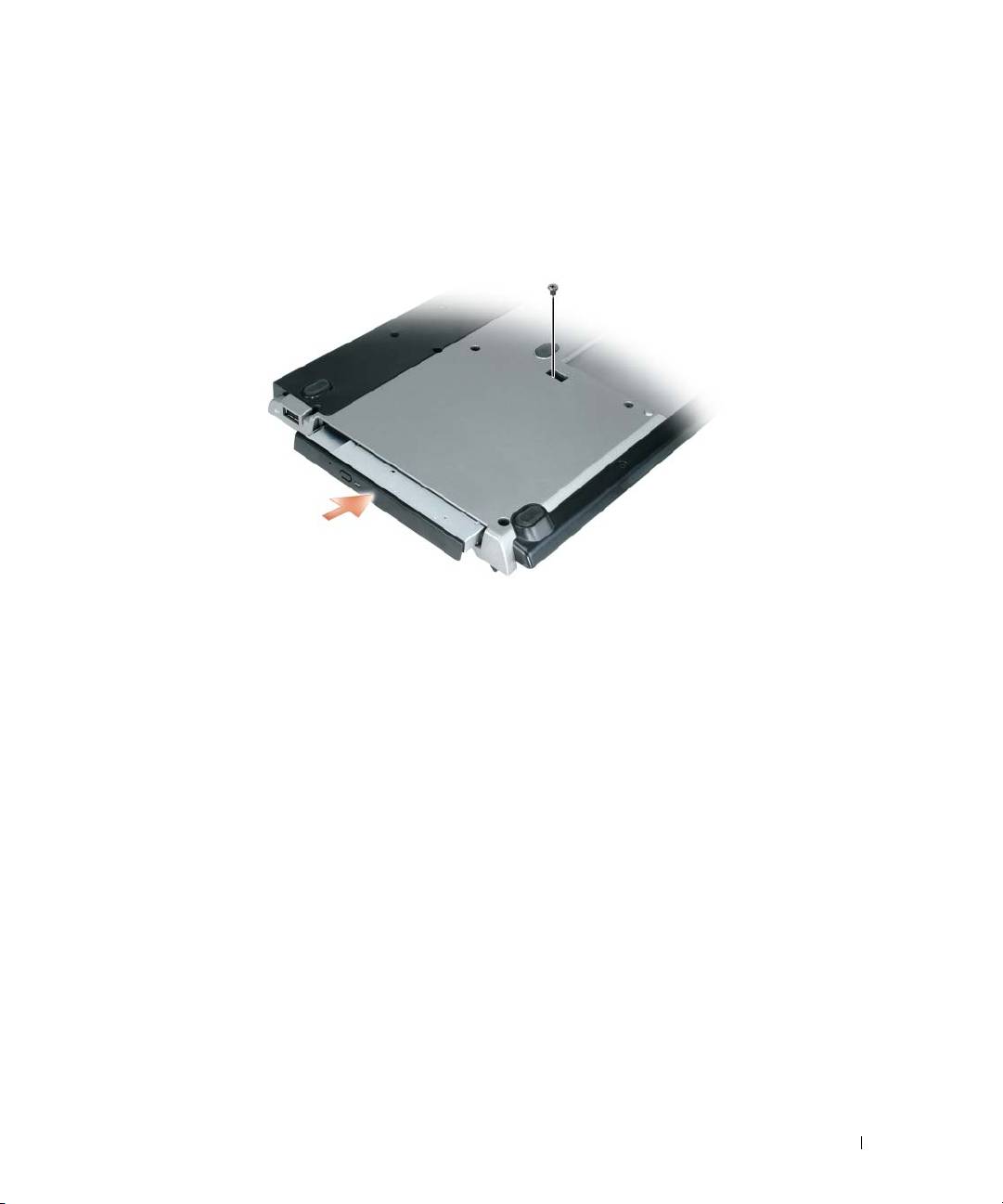

Sätt i den optiska enheten i facket på Media Base. (Se ”Höger sida” på sidan 214).

3

Sätt i låsskruven som håller den optiska enheten på plats.

4

Starta datorn.

Operativsystemet upptäcker den nya enheten.

Media Base Installationsguide 223

Ta bort den optiska enheten

1

Spara och stäng alla öppna filer eller program och stäng av datorn.

2

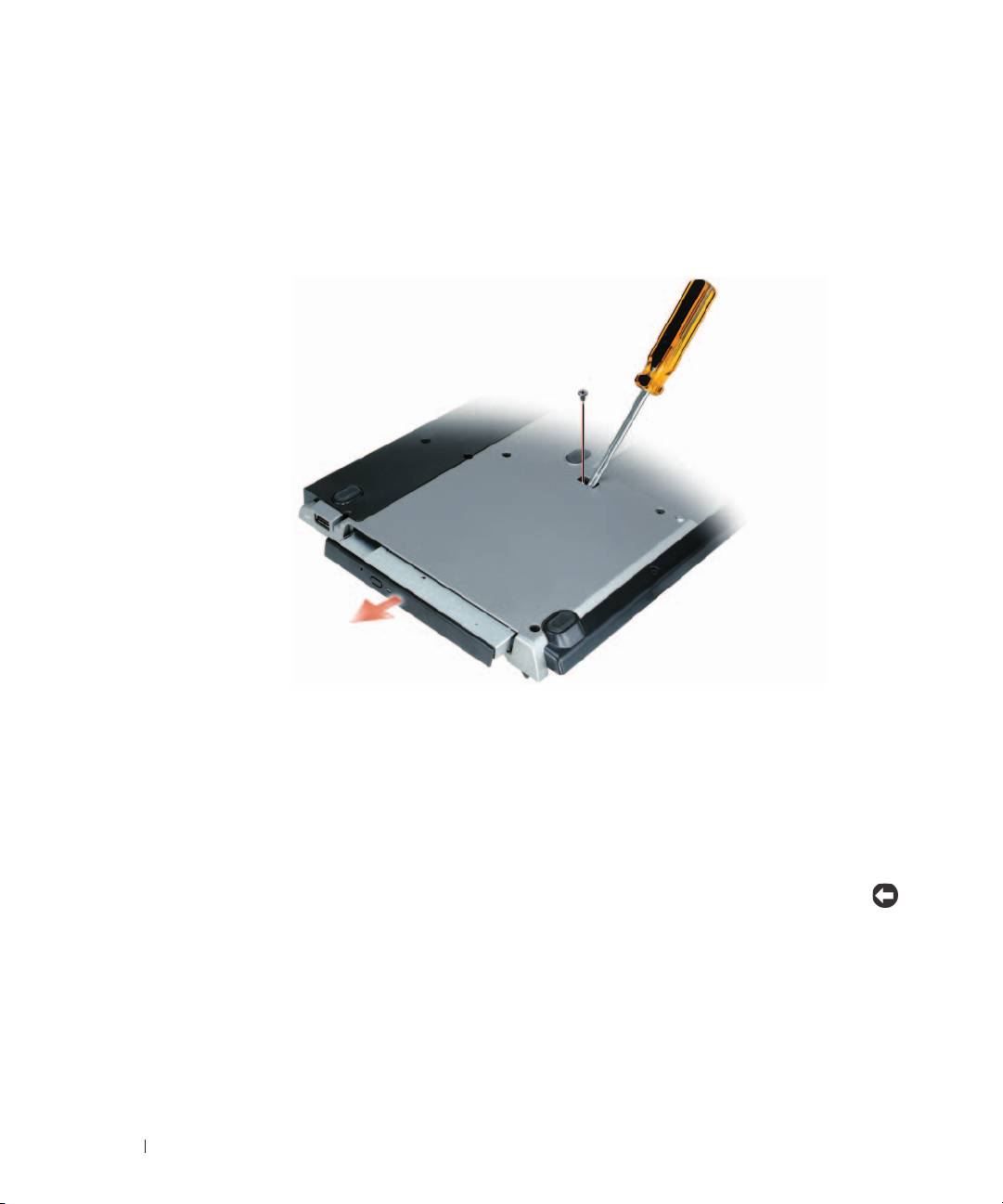

Ta bort låsskruven som håller den optiska enheten på plats och använd en skruvmejsel för att skjuta ut

enheten ur facket. Se ”Höger sida” på sidan 214.

Använda externa enheter

Du kan använda externa enheter såsom cd-, cd-rw- eller dvd/cd-rw-enheter genom att ansluta enhetens

USB-kabel till den strömsatta USB-anslutningen på Media Base. (Se ”Baksida” på sidan 215).

Du kan lägga till och ta bort externa enheter medan datorn är igång eller avstängd. Om du vill ta bort

eller byta en enhet medan datorn är igång ska du dubbelklicka på ikonen Säker borttagning av maskinvara

i aktivitetsfältet i Windows och klicka på den enhet du vill ta bort. Koppla sedan loss enheten från

Media Base.

ANMÄRKNING: Förvara externa enheter på ett säkert, torrt ställe när de inte är anslutna till datorn så att de inte

skadas. Undvik att utsätta dem för tryck och lägg inte tunga saker ovanpå dem.

224 Media Base Installationsguide

Specifikationer

Fysiska mått

Höjd 12,8 mm (0,50 tum)

Bredd 292 mm (11,5 tum)

Djup 207 mm (8,15 tum)

Vikt (utan en enhet i modulfacket) 0,61 kg

Nätadapter

Ingångsspänning 100–240 VAC

Inström (maximal) 1,5 A

Infrekvens 50–60 Hz

Utström (maximal) 3,34 A (65 W nätadapter)

4,62 A (90 W nätadapter)

Uteffekt 65 W

90 W

Utspänning 19,5 VDC

Mått och vikt (65 W nätadapter):

Höjd

28,3 mm (1,11 tum)

Bredd

57,8 mm (2,28 tum)

Djup

137,2 mm (5,40 tum)

Vikt (med kablar) 0,36 kg

Mått och vikt (90 W nätadapter):

Höjd

34,2 mm (1,35 tum)

Bredd

60,9 mm (2,39 tum)

Djup

153,42 mm (6,04 tum)

Vikt (med kablar) 0,46 kg

Temperaturintervall:

Vid drift

0° till 35° C

Förvaring

–40° till 60° C

Media Base Installationsguide 225

Anslutningar och kontakter

Nätverksanslutning RJ-45-anslutning för 10/100/1000 Mbit/s

BaseTX Bus Master Ethernet

USB Tre USB 2.0-anslutningar med fyra

kontaktelement

Strömsatt USB en USB 2.0-anslutning med nio

kontaktelement

Parallell 25-polig kontakt, enkelriktad, dubbelriktad

eller ECP

Grafik 15-polig kontakt

DVI-anslutning 24-polig kontakt

Seriell 9-polig kontakt, 16550C-kompatibel UART

med 16-bytes buffert

Ljud Minianslutning för hörlur/högtalare

(linjeutgång)

Dockning Anslutning med 280-kontaktelement

226 Media Base Installationsguide

Information om lagkrav

EMI (Electromagnetic Interference [Elektromagnetisk störning]) är de signaler eller emissioner som utstrålas i fria utrymmen eller

leds utmed kraft- eller signalkablar och som hotar funktionen i radionavigerings- eller andra säkerhetsmässiga tjänster, eller allvarligt

försämrar, hindrar eller upprepade gånger avbryter en licensierad radiokommunikationstjänst. Radiokommunikationstjänster

innefattar, men begränsas ej till, kommersiella AM/FM-utsändningar, television, mobiltelefoni, radar, flygledning, PCS (Personal

Communication Services [Personsökare och digitala kommunikationstjänster (GSM)]). Dessa licensierade tjänster, tillsammans med

oavsiktliga strålningsenheter, t.ex. digitala enheter, inklusive datorsystem, bidrar till den elektromagnetiska miljön.

EMC (Electromagnetic Compatibility [Elektromagnetisk kompatibilitet]) är den elektriska utrustningens förmåga att fungera ihop

på ett riktigt sätt i den elektromagnetiska miljön. Även om den här datorn har utformats och är kompatibelt med gränsvärdena för

EMI, lämnas inga garantier för att störningar inte kan uppstå vid en viss installation. Om denna utrustning trots allt orsakar

störningar i radiokommunikationstjänsten, vilket kan påvisas genom att utrustningen kopplas av och på, bör du försöka åtgärda

störningen genom att vidta en eller flera av följande åtgärder:

• Rikta om den mottagande antennen.

• Placera om datorn i förhållande till mottagaren.

• Flytta bort datorn från mottagaren.

• Ansluta datorn till ett annat strömuttag så att datorn och mottagaren ligger på olika kretsgrenar.

Om det behövs tar du kontakt med supporten hos Dell eller en kunnig radio-/tv-tekniker för ytterligare förslag på åtgärder.

Se användarhandboken eller ägarhandboken för ytterligare information om bestämmelser.

Dell™-produkter är utformade, testade och klassificerade för sina tilltänkta elektromagnetiska miljöer. Med dessa elektromagnetiska

miljöklassificeringar menas vanligen följande definitioner:

• Klass A är vanligt för kontorsmiljö eller industriell miljö. Klass B-produkter kan också användas i en klass A-miljö.

• Klass B är vanligt för bostadsområden. Klass A-produkter bör inte användas i en klass B-miljö.

ITE (Information Technology Equipment), inklusive kringutrustning, tilläggskort, skrivare, in-/utdataenheter (I/O), bildskärmar

och så vidare som är integrerade i eller anslutna till datorn, bör matcha datorns elektromagnetiska miljöklassificering.

En anmärkning om skärmade signalkablar: Använd endast avskärmade kablar när du ansluter enheter till Dell-enheter för att

minska risken för störningar med radiokommunikationstjänster. Genom att använda avskärmade signalkablar försäkrar du dig

om att lämplig elektromagnetisk kompatibilitetsklassificering bibehålls för den avsedda miljön. För parallellanslutna skrivare

finns kabel att tillgå från Dell. Om du vill kan du beställa en kabel från Dell på Internet, www.dell.com.

Dell har funnit att denna produkt överensstämmer med klass B. Följande avsnitt ger EMC/EMI- eller produktsäkerhetsinformation

som är specifik för varje land.

Du finner ytterligare information om gällande bestämmelser i ”Regulatory Notices” på sidan 21.

Media Base Installationsguide 227

228 Media Base Installationsguide

הניקת תועדוה

טווינ לש דוקפתה תא םינכסמ רשאו ,תותוא וא למשח יכילומ ךרד םירבוע וא חותפ בחרמב םינרקומה ,הטילפ וא תוא לכ תללוכ (EMI) תיטנגמורטקלא הערפה

םילבגומ םניא ךא ,םיללוכ וידר תרושקת יתוריש .השרומ וידר תרושקת תורישל תויבקעב םיעירפמ וא םימסוח ,םימגופ וא ,רחא תוחיטב תוריש וא וידר עויסב

,הלא םישרומ םיתוריש .(PCS) םיישיא תרושקת יתורישו תוינומיז ,תיריווא הרובעת תרקב ,ם"כמ ,םיירלולס םיתוריש ,היזיוולט ,םיירחסמ AM/FM ירודישל

.תיטנגמורטקלאה הביבסל םימרות ,בשחמ תוכרעמ ללוכ ,םיילטיגיד םינקתה ןוגכ תנווכמ אל הנירק םיטלופה םירישכמ םע דחי

רובע הניקת יפוג לש תולבגמ יפל ןנכות הז בשחמ .תינורטקלאה הביבסב הכלהכ דחי לועפל ינורטקלא דויצ יטירפ לש תלוכיה איה (EMC) תיטנגמורטקלא תומיאת

עובקל ןתינ התואש ,וידר תרושקת יתורישל הערפהל םרוג הז דויצ םא .תמיוסמ הנקתהב תוערפה הנייהת אלש ךכל הבורע ןיא ךא ,ןהל םאות אוהש עבקנו EMI

:םיאבה םיעצמאהמ רתוי וא דחא תרזעב הערפהה תא ןקתל תוסנל ץלמומ ,דויצה לש הלעפהו יוביכ ידי-לע

.הטילקה תנטנא לש שדחמ ןוויכ



.טלקמל סחיב בשחמה םוקימ יוניש



.טלקמהמ בשחמה תקחרה



.םינוש םילגעמל םירבוחמ ויהי טלקמהו בשחמהש ךכ ,רחא למשח עקשל בשחמה רוביח



.תופסונ תועצה תלבקל הסונמ היזיוולט וא וידר יאנכט םע וא Dell לש הכימת גיצנ םע ץעייתה ,ךרוצה הרקמב

.בשחמה לש שמתשמל ךירדמב ןייע ,הניקת אשונב ףסונ עדימ תלבקל

תורדגהל םיסחייתמ תיטנגמורטקלאה הביבסה יגוויס ,ללככ .םהלש תדעוימה תיטנגמורטקלאה הביבסל םאתהב םיגווסמו םיקדבנ ,םיננכותמ Dell™ ירצומ

:תואבה תומאתומה

.Class A תביבסב םג Class B ירצומב שמתשהל ןתינ .תיתיישעת וא תיקסע הביבסל ינייפוא Class A



.Class B תביבסב Class A ירצומב שמתשהל ןיא .םירוגמ תביבסל ינייפוא Class B



םיאתהל ,וילא םירבוחמ וא בשחמב םיבלושמה ,המודכו םיגצ ,(I/O) טלפ/טלק ינקתה ,תוספדמ ,הבחרה יסיטרכ ,םירזיבא ללוכ ,(ITE) עדימ תייגולונכט דויצ לע

.בשחמה לש תיטנגמורטקלאה הביבסה גוויסל

הערפה לש תורשפאה תא םצמצל תנמ לע ,םיככוסמ םילבכב קר שמתשהל שי Dell לש ןקתה לכל םינקתה רבחל ידכ :םיככוסמ תותוא ילבכ רבדב העדוה

Dell -מ ןימזהל ןתינ .תדעוימה הביבסל םיאתמה תיטנגמורטקלאה תומיאתה גוויס לע הרימש חיטבמ םיככוסמ םילבכב שומישה .וידר תרושקת יתורישל

.www.dell.com תבותכב הרבחה לש טנרטניאה רתאב Dell -מ לבכ ןימזהל ךתורשפאב ,הצרת םא .תויליבקמ תוספדמ רובע לבכ

.רצומה תוחיטב אשונב וא EMC/EMI אשונב הנידמל יפיצפס עדימ םיקפסמ םיאבה םיפיעסה .Class B םאותמ רצומ אוה הז רצומש העבק Dell

.21 דומעב "Regulatory Notices" האר ,תונקת אשונב ףסונ עדימל

הידמ סיסב תנקתהל ךירדמ 248

םירבחמו תואיצי

A10/100/1000 Mbits/second רובע RJ-45 תאיצי

תשר רבחמ

BaseTX Bus Master Ethernet

םיניפ 4 םע USB-2.0 ימאות םירבחמ השולש USB

םיניפ 9 םע USB-2.0 םאות דחא רבחמ למשח תקפסא םע USB

ECP וא ינוויכ-וד ,ינוויכ-דח ;םירוח 25 לש רבחמ יליבקמ

םירוח 15 לש רבחמ ואידיו

םירוח 24 לש רבחמ DVI רבחמ

רגאמ םע 16550C םאות UART ;םיניפ 9 לש רבחמ

ירוט

םיתב 16 לש

םילוקמר/תוינזואל (line-out) ינימ רבחמ עמש

םיניפ 280 לש רבחמ הניגע

247 הידמ סיסב תנקתהל ךירדמ

טרפמ

יסיפ

('ץניא 0.50) מ"מ 12.8 הבוג

('ץניא 11.5) מ"מ 292 בחור

('ץניא 8.15) מ"מ 207 קמוע

ג"ק 0.61 (םילודומה אתב ןנוכ אלל) לקשמ

ןיפוליח םרז םאתמ

ןיפוליח םרז טלוו 100-240 הסינכ חתמ

רפמא 1.5 (יברמ) הסינכ םרז

ץרה 50-60 הסינכ רדת

(טאוו 65 ןיפוליח םרז םאתמ) רפמא 3.34

(יברמ) האיצי םרז

(טאוו 90 ןיפוליח םרז םאתמ) רפמא 4.62

טאוו 65

האיציב למשח קפסה

טאוו 90

רשי םרז טלוו 19.5 בוקנ האיצי חתמ

:(טאוו 65 ןיפוליח םרז םאתמ) לקשמו םידממ

('ץניא 1.11) מ"מ 28.3 הבוג

('ץניא 2.28) מ"מ 57.8 בחור

('ץניא 5.40) מ"מ 137.2 קמוע

ג"ק 0.36 (םילבכ םע) לקשמ

:(טאוו 90 ןיפוליח םרז םאתמ) לקשמו םידממ

('ץניא 1.35) מ"מ 34.2 הבוג

('ץניא 2.39) מ"מ 60.9 בחור

('ץניא 6.04) מ"מ 153.42 קמוע

ג"ק 0.46 (םילבכ םע) לקשמ

:תורוטרפמט םוחת

(טייהנרפ 95° דע 32°) סויסלצ 35° דע 0° הלעפה

(טייהנרפ 140° דע –40°) סויזלצ 60° דע –40° ןוסחא

הידמ סיסב תנקתהל ךירדמ 246
