Guide de démarrage rapide

Installation

Ce guide de démarrage explique comment installer et configurer votre nouvel adaptateur de bus hôte (adaptateur HBA)

®

QLogic SANblade

et l'application de gestion SANsurfer Pro en quatre étapes très simples :

❑ Étape 1. Vérification du contenu de l'emballage.

❑ Étape 2. Installation de l'adaptateur HBA.

❑ Étape 3. Installation du pilote de l'adaptateur HBA.

❑ Étape 4. Installation de l'application de gestion SANsurfer Pro.

Gardez l'adaptateur HBA dans son sac antistatique jusqu'à l'installation. En effet, l'adaptateur HBA

contient des pièces qui peuvent être endommagées par des décharges électrostatiques (ESD). Avant

PRÉCAUTION !

de manipuler l'adaptateur HBA, déchargez l'électricité statique en utilisant les méthodes standard. Pour

l'examiner, placez l'adaptateur HBA sur le sac. Conservez le sac pour un usage ultérieur.

Étape 1. Vérification du contenu de l'emballage

L'adaptateur HBA de QLogic est fourni avec les articles suivants :

❑ Adaptateur HBA QLogic SANblade

❑ Languette métallique extra-plate (avec certains modèles seulement)

❑ Documentation Dell

19

Étape 2. Installation matérielle de l'adaptateur HBA

Pour installer l'adaptateur HBA, vous devez ouvrir l'ordinateur et identifier l'emplacement de bus approprié. Si nécessaire,

consultez le manuel de votre système informatique pour trouver les instructions indiquant comment retirer le capot de

l'ordinateur.

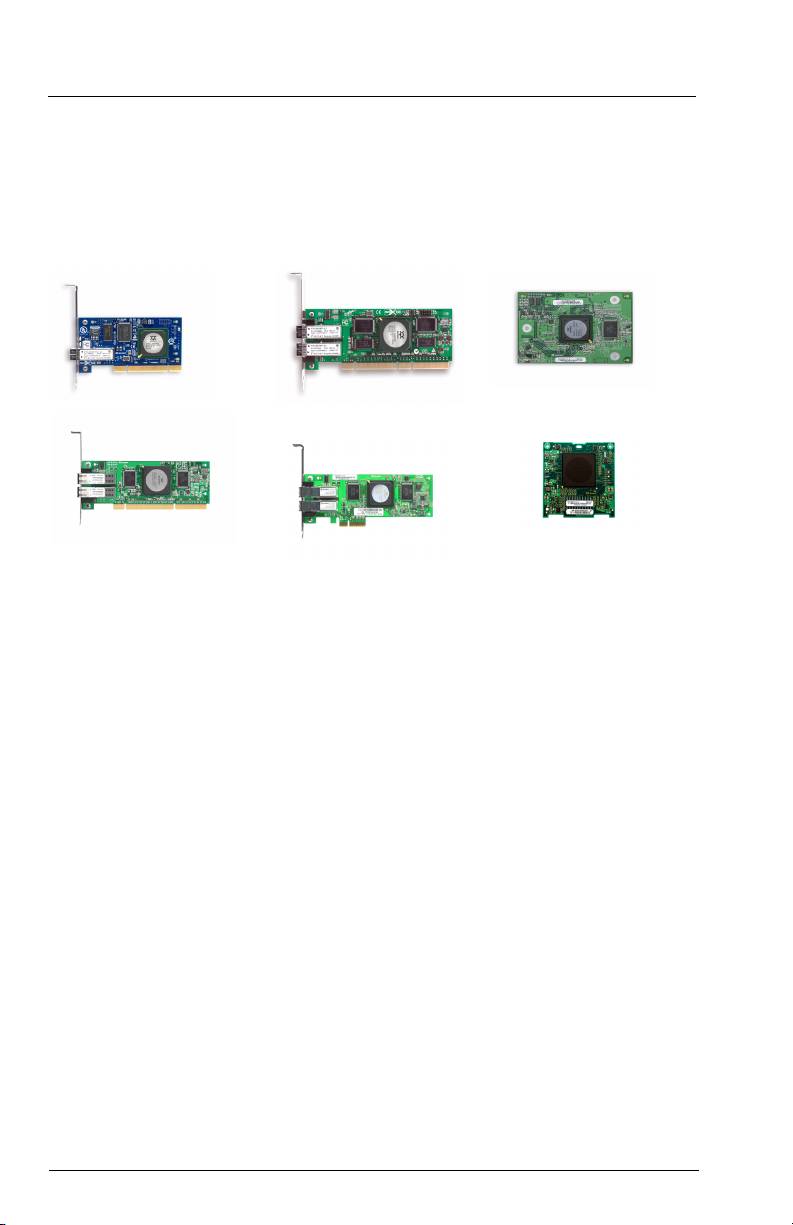

Selon l'adaptateur HBA que vous installez, le connecteur se présentera de l'une des façons suivantes :

connecteur PCI-X 32 bits

connecteur PCI-X 64 bits

QME2462

connecteur PCI-X 2.0 64 bits

connecteur PCI Express x4

QME2472

Suivez ces étapes pour installer le matériel HBA (pour les instructions d'installation avec QME2462 ou QME2472, veuillez

vous reporter au Manuel du propriétaire de votre serveur) :

1. Coupez l'alimentation de l'ordinateur, puis débranchez le câble d'alimentation.

2. Retirez le capot de l'ordinateur et trouvez un emplacement de bus libre.

3. Enlevez le cache de cet emplacement (s'il y en a un) en retirant la vis ou en soulevant le levier.

4. Prenez l'adaptateur HBA par le bord supérieur et placez-le fermement dans l'emplacement.

5. Remettez en place la languette métallique de fixation de l'adaptateur HBA à l'aide de la vis existante ou du levier.

6. Fermez le capot de l'ordinateur.

7. Branchez le câble d'alimentation et démarrez l'ordinateur.

20

ADAPTATEUR

EMPLACEMENT

LEVIER

HBA

PCI-X 64 BITS

VIS

OU

EMPLACEMENT

LANGUETTE

PCI EXPRESS x4

MÉTALLIQUE DE

FIXATION DU HBA

CACHES

D'EMPLACEMENTS

PCI

CHÂSSIS DE

L'ORDINATEUR

Exemple de carte mère et d'emplacements

Étape 3. Installation du pilote de l'adaptateur HBA

Pour trouver et installer le tout dernier pilote HBA, rendez-vous sur la page du support de QLogic

à l'adresse :

http://support.qlogic.com/support/newoem_product_list_emc.asp?oemid=65&CATID=58604&type=Dell

Étape 4. Installation de l'application de gestion SANsurfer Pro

Pour trouver et installer le tout dernier utilitaire du gestionnaire FC HBA Manager de SANsurfer,

rendez-vous sur la page du support de QLogic à l'adresse :

http://support.qlogic.com/support/newoem_product_list_emc.asp?oemid=65&CATID=58604&type=Dell

Félicitations ! Vous avez terminé l'installation de votre adaptateur HBA et

de l'application de gestion QLogic !

La section ci-dessous apporte des informations supplémentaires sur l'adaptateur HBA QLogic

SANblade, notamment le schéma des DEL, la résolution des pannes, la garantie, le support

technique et les informations d'homologation.

21

DEL HBA (sauf adaptateur HBA pour QME2462)

Schéma des DEL de l'adaptateur HBA Schéma des DEL de l'adaptateur HBA

pour QLA234x/QLE220 pour QME2472*

DEL verte DEL orange Activité DEL verte DEL orange Activité

❍❍Hors tension Clignotement

❍ 4 Gb/s

rapide

●●Alimentation ❍ Clignotement

1 Gb/s ou

rapide

2Gb/s

●❍En ligne

❍●Liaison établie Pour plus d'informations, veuillez vous reporter

au Manuel du propriétaire de votre serveur

❍ Clignotement

Perte de

*

DEL situées sur le module Passthru Fibre Channel

rapide

synchronisation

Clignotement

Clignotement

Erreur du

alternatif

alternatif

micrologiciel

Clignotement

❍ Balise

rapide

Schéma des DEL de l'adaptateur HBA pour QLE246x

DEL jaune DEL verte DEL orange Activité

❍ ❍ ❍ Hors tension

● ● ● Sous tension (avant initialisation du

micrologiciel)

Clignotement rapide Clignotement rapide Clignotement rapide Sous tension (après initialisation du

micrologiciel)

Les DEL jaune, verte et orange clignotent alternativement Erreur du micrologiciel

❍ ❍ ●/Clignotement rapide En ligne, liaison 1 Gb/s établie

❍ ●/Clignotement rapide ❍ En ligne, liaison 2 Gb/s établie

●/Clignotement rapide ❍ ❍ En ligne, liaison 4 Gb/s établie

Clignotement rapide ❍ Clignotement rapide Balise

Résolution des pannes et support technique

La base de connaissances de QLogic contient des informations de résolution des pannes pour les adaptateurs HBA

QLogic SANblade. Elle est accessible depuis le site Web de QLogic à l'adresse

www.qlogic.com/support/knowledge_base.asp

.

Pour obtenir un support technique, consultez notre site Web support.qlogic.com

, envoyez-nous vos questions à l'adresse

support@qlogic.com

ou appelez-nous au 952-932-4040.

22

Garantie

L'adaptateur HBA QLogic SANblade est livré avec la garantie standard de trois ans de QLogic, sauf convention contraire.

Pour obtenir des informations sur la garantie, consultez le site Web de QLogic à l'adresse www.qlogic.com

.

Sécurité relative au laser (sauf QME2462 et QME2472)

Avis de la FDA

Ce produit est certifié conforme aux règles DHHS 21CFR Chapitre I, Sous-chapitre J. Il a été conçu et fabriqué conformément à la norme

IEC60825-1 relative à l'étiquette de sécurité des produits laser.

Class 1 Laser Product

Caution–Class 1 laser radiation when open

Appareil laser de classe 1

Do not view directly with optical instruments

Produkt der Laser Klasse 1

Attention–Radiation laser de classe 1

Luokan 1 Laserlaite

Ne pas regarder directement avec des instruments optiques

PRODUIT LASER DE

Vorsicht–Laserstrahlung der Klasse 1 bei geöffneter Abdeckung

CLASSE I

Direktes Ansehen mit optischen Instrumenten vermeiden

Varoitus–Luokan 1 lasersäteilyä, kun laite on auki

Älä katso suoraan laitteeseen käyttämällä optisia instrumentteja

Homologation

des adaptateurs HBA QLogic SANblade

Les sections suivantes contiennent un récapitulatif des spécifications de tests EMC/EMI des adaptateurs HBA QLogic SANblade garantissant

une conformité aux normes d'émission rayonnée, d'immunité rayonnée et de sécurité du produit.

Exigences EMI et EMC

Conformité à l'alinéa 15 de la FCC : Classe A (QLE200, QME2462, QME2472), Classe B (QLA234x)

Déclaration de conformité FCC : Cet appareil est conforme à l'alinéa 15 de la réglementation de la FCC. Son fonctionnement est soumis

aux deux conditions suivantes : (1) ce périphérique ne doit pas provoquer d'interférences nuisibles et (2) ce périphérique doit accepter toute

interférence reçue, y compris les interférences pouvant altérer son fonctionnement.

Conformité ICES-003 : Classe A (QLE200, QME2462, QME2472), Classe B (QLA234x)

❑ Adaptateurs HBA pour QLE200, QME2462 et QME2472 : This Class A digital apparatus complies with Canadian ICES-003.

Cet appareil numérique de la classe A est conforme à la norme NMB-003 du Canada.

❑ Adaptateurs HBA pour QLA234x : This Class B digital apparatus complies with Canadian ICES-003.

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.

Conformité à la directive EMC 2004/108/EC marque CE :

EN55022 : 1998/CISPR22:1997 - Classe A (QLE200, QME2462, QME2472), Classe B (QLA234x)

EN55024 : 1998

Normes d'immunité

EN61000-4-2 : Décharges électrostatiques

EN61000-4-3 : Rayonnements électromagnétiques

EN61000-4-4 : Transitoires rapides en salves

EN61000-4-5 : Onde de choc

EN61000-4-6 : Injection de courant HF

EN61000-4-8 : Champ magnétique de fréquence industrielle

EN61000-4-11 : Creux et variations de tension

EN61000-3-2 : Émission de courant harmonique

EN61000-3-3 : Fluctuation de tension et papillotement

Conformité VCCI : Classe A (QLE200, QME2462, QME2472), Classe B (QLA234x, QLE246x)

Conformité AS/NZS CISPR22 :

Classe A (QLE220, QME2462, QME2472), Classe B (QLA234x, QLE246x)

Conformité CNS 13438 : Classe B (QLA234x)

23

MIC-Konformität: Klasse A (QLE200, QME2462, QME2472), Klasse B (QLA234x)

❑ Für QLE200, QLA234x, und QME2472 HBAs: Korea-MIC-Klasse-A-zertifiziert

Produktname/Modell Fibre Channel-HBA

Zertifikatsinhaber QLogic Corporation

Herstellungsdatum Siehe Datumscode auf dem Produkt.

Hersteller/Herkunftsland QLogic Corporation/USA

Gerät der Klasse A

Da dieses Gerät die EMC-Registrierung für geschäftliche

(Gerät für Unternehmen im Bereich

Einsatzzwecke durchlaufen hat, werden Verkäufer und/oder Käufer

Information/Telekommunikation)

gebeten, dies zu beachten und im Falle eines unrechtmäßigen Kaufs

oder Verkaufs den Verwendungsbereich in „private Einsatzzwecke“ zu

ändern.

❑ Koreanisches Sprachformat– Klasse A

❑ Für QLE246x HBA: Korea-MIC-Klasse-B-zertifiziert

Produktname/Modell Fibre Channel-HBA

Zertifikatsinhaber QLogic Corporation

Herstellungsdatum Siehe Datumscode auf dem Produkt.

Hersteller/Herkunftsland QLogic Corporation/USA

Gerät der Klasse B

Da diese Ausrüstung die Registrierung für die

(Gerät für Haushalte im Bereich

elektromagnetische Verträglichkeit unterlaufen hat, kann dieses

Information/Telekommunikation)

Produkt überall, einschließlich in Wohngebieten, verwendet

werden.

❑ Koreanisches Sprachformat– Klasse B

Konformität mit der Produktsicherheit

Konformität mit den UL- und den cUL-Prüfzeichen zur Produktsicherheit: QLE220, QLA234x, QLE246x

UL60950-1

CSA C22.2 Nr. 60950-1

Klasse-1-Laserprodukt nach DHHS 21CFR (J)

Richtlinie 2006/95/EWG betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter

Spannungsgrenzen: QLE220, QLA234x, QLE246x

TÜV:

-EN60950-1:2001

-EN60825-1:1994+A1+A2

-EN60825-2:1994+A1

30

Guida introduttiva

Istruzioni di installazione

La presente Guida introduttiva descrive le procedure di installazione e configurazione dell'adattatore bus host (Host Bus

®

Adapter, HBA) QLogic SANblade

e l'applicazione di gestione professionale SANsurfer in quattro punti semplici:

❑ Punto 1. Verificare il contenuto della confezione.

❑ Punto 2. Installare l'hardware HBA.

❑ Punto 3. Installare il driver HBA.

❑ Punto 4. Installare l'applicazione di gestione professionale SANsurfer.

Conservare l'HBA nella borsa antistatica fino all'installazione. L'HBA contiene componenti che possono

essere danneggiati dalle scariche elettrostatiche (ESD, Electrostatic Discharge). Prima di maneggiare

ATTENZIONE!

l'HBA, utilizzare metodi standard per scaricare l'elettricità statica. Collocare l'HBA sulla busta quando

lo si esamina. Conservare la busta per uso futuro.

Punto 1. Verificare il contenuto della confezione

L'HBA QLogic è spedito con i seguenti articoli:

❑ HBA QLogic SANblade

❑ Staffa a sagoma piatta (non disponibile in tutti i modelli)

❑ Kit di documentazione Dell

31

Punto 2. Installazione dell'hardware HBA

Per installare l'hardware HBA, è necessario aprire il computer ed individuare lo slot per bus appropriato. Se necessario,

consultare il manuale del sistema informatico per istruzioni su come rimuovere il coperchio del computer.

In base al modello di HBA che si sta installando, l'aspetto del connettore varia come negli esempi illustrati nel seguito:

connettore PCI-X a 32 bit

connettore PCI-X a 64 bit

QME2462

connettore PCI-X 2.0 a 64 bit

connettore PCI Express x4

QME2472

Seguire questa procedura per installare l'hardware dell'HBA (per le istruzioni di installazione del QME2462 e QME2472,

far riferimento al Manuale del proprietario dell'hardware del server):

1. Spegnere il computer, quindi scollegare il cavo di alimentazione.

2. Rimuovere il coperchio del computer e individuare uno slot per bus vuoto.

3. Estrarre l'eventuale coperchio dello slot rimuovendo la vite o sbloccando la leva.

4. Afferrare l'HBA per il bordo superiore e alloggiarlo saldamente nello slot.

5. Serrare nuovamente la staffa di fissaggio dell'HBA utilizzando la leva o la vite esistente.

6. Chiudere il coperchio del computer.

7. Collegare il cavo di alimentazione e accendere il computer.

32

SLOT PER PCI-X A

LEVA

HBA

64 BIT

VITE

OPPURE

SLOT PER PCI

STAFFA DI

EXPRESS x4

FISSAGGIO

DELL'HBA

COPERCHI

DEGLI SLOT

TELAIO DEL

SISTEMA

Scheda madre e slot esemplificativi

Punto 3. Installazione del driver dell'HBA

Per recuperare e installare l'ultima versione del driver dell'HBA, accedere alla pagina del supporto

QLogic all'indirizzo:

http://support.qlogic.com/support/newoem_product_list_emc.asp?oemid=65&CATID=58604&type=Dell

Punto 4. Installare l'applicazione di gestione professionale SANsurfer

Per recuperare e installare l'ultima versione dell'utilità SANsurfer FC HBA Manager, accedere alla

pagina del supporto QLogic all'indirizzo:

http://support.qlogic.com/support/newoem_product_list_emc.asp?oemid=65&CATID=58604&type=Dell

Installazione dell'HBA e della applicazione di gestione QLogic

completata!

La seguente sezione contiene informazioni supplementari sull'HBA SANblade QLogic, che

comprende: la combinazione dei LED, la risoluzione dei problemi, la garanzia, il supporto tecnico

e le informazioni sulla certificazione.

33

LED dell'HBA (escluso l'HBA QME2462)

Combinazione dei LED Combinazione dei LED

dell'HBA QLA234x/QLE220 dell'HBA QME2472*

LED verde LED giallo Attività LED verde LED giallo Attività

❍❍Spegnimento Lampeggiante ❍ 4 Gbps

●●Alimentazione ❍ Lampeggiante

1 Gbps o

2 Gbps

●❍In linea

❍●Collegamento

Per maggiori informazioni, far riferimento al

stabilito

Manuale del proprietario dell'hardware del server

❍ Lampeggiante Perdita di

*

LED posizionati sul modulo di trasmissione in fibra ottica

sincronizzazione

Lampeggio

Lampeggio

Errore del

alternato

alternato

firmware

Lampeggiante ❍ Beacon

Combinazione dei LED dell'HBA QLE246x

LED giallo LED verde LED giallo Attività

❍ ❍ ❍ Spegnimento

● ● ● Accensione (prima dell'avvio del firmware)

Lampeggiante Lampeggiante Lampeggiante Accensione (dopo l'avvio del firmware)

I LED giallo, verde e ambra lampeggiano alternativamente Errore del firmware

❍ ❍ ●/Lampeggiante In linea, stabilito collegamento a 1 Gbps

❍ ●/Lampeggiante ❍ In linea, stabilito collegamento a 2 Gbps

●/Lampeggiante ❍ ❍ In linea, stabilito collegamento a 4 Gbps

Lampeggiante ❍ Lampeggiante Beacon

Risoluzione dei problemi e supporto tecnico

Il database di informazioni QLogic contiene informazioni sulla risoluzione dei problemi per gli HBA QLogic SANblade.

Accedere al database dal sito Web di QLogic www.qlogic.com/support/knowledge_base.asp

.

Per il supporto tecnico, visitare il nostro sito Web support.qlogic.com

, inviare messaggi di posta elettronica a

support@qlogic.com

o telefonare al +1-952-932-4040.

Garanzia

L'HBA di QLogic SANblade viene spedito con una garanzia standard QLogic di tre anni o come specificato da altri contratti.

Visitare il sito Web QLogic all'indirizzo www.qlogic.com

per dettagli sulla garanzia.

Sicurezza del laser (esclusi QME2462 e QME2472)

Avviso FDA

Il presente prodotto è conforme alle norme DHHS 21CFR capitolo I, sottocapitolo J, ed è stato progettato e costruito secondo la CEI60825-1

sull'etichetta di sicurezza del prodotto laser.

34

Class 1 Laser Product

Caution–Class 1 laser radiation when open

Appareil laser de classe 1

Do not view directly with optical instruments

Produkt der Laser Klasse 1

Attention–Radiation laser de classe 1

Luokan 1 Laserlaite

Ne pas regarder directement avec des instruments optiques

PRODOTTO LASER DI

Prodotto laser di classe 1

Vorsicht–Laserstrahlung der Klasse 1 bei geöffneter Abdeckung

CLASSE I

Direktes Ansehen mit optischen Instrumenten vermeiden

Varoitus–Luokan 1 lasersäteilyä, kun laite on auki

Älä katso suoraan laitteeseen käyttämällä optisia instrumentteja

Attenzione–Radiazione laser di Classe 1 se aperto

Non guardare direttamente con strumenti ottici

Enti di certificazione

HBA QLogic SANblade

Le sezioni successive includono un riepilogo delle specifiche dei test CEM/IEM eseguiti sull'HBA QLogic SANblade per la conformità agli

standard relativi alle emissioni irradiate, all'immunità irradiata e alla sicurezza del prodotto.

Requisiti IEM (Interferenza elettromagnetica) e CEM (Compatibilità elettromagnetica)

Conformità alla FCC parte 15: Classe A (QLE200, QME2462, QME2472), Classe B (QLA234x)

Dichiarazione informativa sulla conformità alla FCC: Questo dispositivo è conforme alla parte 15 delle norme FCC. Il funzionamento è

soggetto alle due condizioni seguenti: (1) questo dispositivo non deve causare interferenza distruttiva e (2) questo dispositivo deve accettare

qualsiasi interferenza ricevuta, compresa un'eventuale interferenza che causi un funzionamento indesiderato.

Conformità alla normativa ICES-003: Classe A (QLE200, QME2462, QME2472), Classe B (QLA234x)

❑ Per HBA QLE200, QME2462 e QME2472: Questo apparecchio digitale di Classe A è conforme alla ICES-003 canadese.

Cet appareil numériqué de la classe A est conformé à la norme NMB-003 du Canada.

❑ Per HBA QLA234x: Il presente apparecchio digitale di Classe B è conforme alla normativa canadese ICES-003.

Cet appareil numériqué de la classe B est conformé à la norme NMB-003 du Canada.

Conformità alla direttiva CEM 2004/108/CE del marchio CE:

EN55022:1998/CISPR22:1997 - Classe A (QLE200, QME2462, QME2472), Classe B (QLA234x)

EN55024:1998

Standard di immunità

EN61000-4-2: Scarica elettrostatica (ESD, Electrostatic discharge)

EN61000-4-3: Campi elettromagnetici irradiati a RF

EN61000-4-4: Transitori/Treni elettrici veloci

EN61000-4-5: Impulsi ad alta tensione - Comune/Differenziale

EN61000-4-6: Suscettibilità condotta a RF

EN61000-4-8: Campi magnetici a frequenza di rete

EN61000-4-11: Interruzioni e cali di tensione

EN61000-3-2: Emissioni di corrente armonica

EN61000-3-3: Fluttuazioni di tensione e sfarfallamento

Conformità alla normativa VCCI: Classe A (QLE200, QME2462, QME2472), Classe B (QLA234x, QLE246x)

Conformità alla normativa AS/NZS CISPR22:

Classe A (QLE220, QME2462, QME2472), Classe B (QLA234x, QLE246x)

Conformità alla normativa CNS 13438: Classe B (QLA234x)

Conformità alla normativa MIC:

Classe A (QLE220, QME2462, QME2472), Classe B (QLA234x)

❑ Per HBA QLE220, QLA234x e QME2472: Certificato Korea MIC di Classe A

Nome/Modello del prodotto HBA in fibra ottica

Possessore della certificazione QLogic Corporation

Data di produzione Far riferimento al codice della data elencato sul prodotto

Costruttore/Paese di origine QLogic Corporation/USA

Apparecchio di Classe A

Poiché questo apparecchio è stato sottoposto alla registrazione CEM

(Apparecchiatura per

per fini aziendali, si richiede prudenza da parte del rivenditore e/o

telecomunicazioni/informazioni per uso

dell'acquirente riguardo a questo punto e, in caso di vendita o acquisto

aziendale)

ingiusto, si richiede che venga effettuata una modifica all'uso

domestico.

35

❑ Formato linguistico coreano– Classe A

❑ Per HBA QLE246x: Certificato Korea MIC di Classe B

Nome/Modello del prodotto HBA in fibra ottica

Possessore della certificazione QLogic Corporation

Data di produzione Far riferimento al codice della data elencato sul prodotto

Costruttore/Paese di origine QLogic Corporation/USA

Apparecchiatura di Classe B

Poiché questa apparecchiatura è stata sottoposta alla

(Apparecchiatura per

registrazione CEM per uso domestico, questo prodotto può

telecomunicazioni/informazioni per uso domestico)

essere utilizzato in qualsiasi area, incluse le aree residenziali.

❑ Formato linguistico coreano– Classe B

Conformità alla sicurezza del prodotto

Conformità alla sicurezza del prodotto UL, cUL: QLE220, QLA234x, QLE246x

UL60950-1

CSA C22.2 n. 60950-1

Prodotto laser di Classe 1 secondo DHHS 21CFR (J)

Direttiva sulla bassa tensione 2006/95/CE: QLE220, QLA234x, QLE246x

TUV:

-EN60950-1:2001

-EN60825-1:1994+A1+A2

-EN60825-2:1994+A1

36

クイックスタートガイド

取り付け手順

®

このクイックスタートガイドでは、4 つの簡単な手順で、新しい QLogic SANblade

ホストバスアダプタ

（

HBA）を取り付け、SANsurfer Pro 管理アプリケーションをインストールして、それらを設定する方法

について説明します。

❑ 手順 1. パッケージの内容を確認する

❑ 手順 2. HBA ハードウェアを取り付ける

❑ 手順 3. HBA ドライバをインストールする

❑ 手順 4. SANsurfer Pro 管理アプリケーションをインストールする

HBA は、取り付けるまで静電気防止バッグに入れておいてください。HBA の一部の部品

は、静電気（

ESD）によって損傷を受けることがあります。HBA を取り扱う前に、標準

警告！

の方法で静電気を放電してください。

HBA を検査するときは、を置いてください。バッ

グは後で使用できるように保管してください。

手順 1. パッケージの内容を確認する

QLogic HBA は、以下のアイテムと一緒に出荷されています。

❑ QLogic SANblade HBA

❑ ロープロファイルブラケット（一部のモデルには付いていません）

❑ Dell マニュアルキット

37

手順 2. HBA ハードウェアを取り付ける

HBA ハードウェアを取り付けるには、コンピュータを開いて適切なバススロットを見つける必要があり

ます。コンピュータのカバーを取り外す手順に関しては、必要に応じてコンピュータシステムのマニュ

アルを参照してください。

取り付ける

HBA に応じて、コネクタは以下のサンプルのいずれかのようになっています。

32 ビット PCI-X コネクタ

64 ビット PCI-X コネクタ

QME2462

64

ビット PCI-X 2.0 コネクタ

x4 PCI Express コネクタ

QME2472

以下の手順に従って

HBA ハードウェアをインストールしてください（QME2462 および QME2472 の取

り付け手順は、サーバーハードウェアのオーナーズマニュアルを参照してください）。

1. コンピュータの電源を切って、電源ケーブルを外します。

2. コンピュータのカバーを取り外し、空きバススロットを見つけます。

3. ネジまたはレバーを外して、スロットカバー（存在する場合）を抜き出します。

4. HBA の上部を持ち、スロットにしっかり取り付けます。

5. 既存のネジまたはレバーを使って、HBA の固定ブラケットを再び取り付けます。

6. コンピュータのカバーを閉じます。

7. 電源ケーブルを差し込み、コンピュータの電源を入れます。

38
