book.book Page 79 Tuesday, December 2, 2008 4:40 PM

1

2

4

3

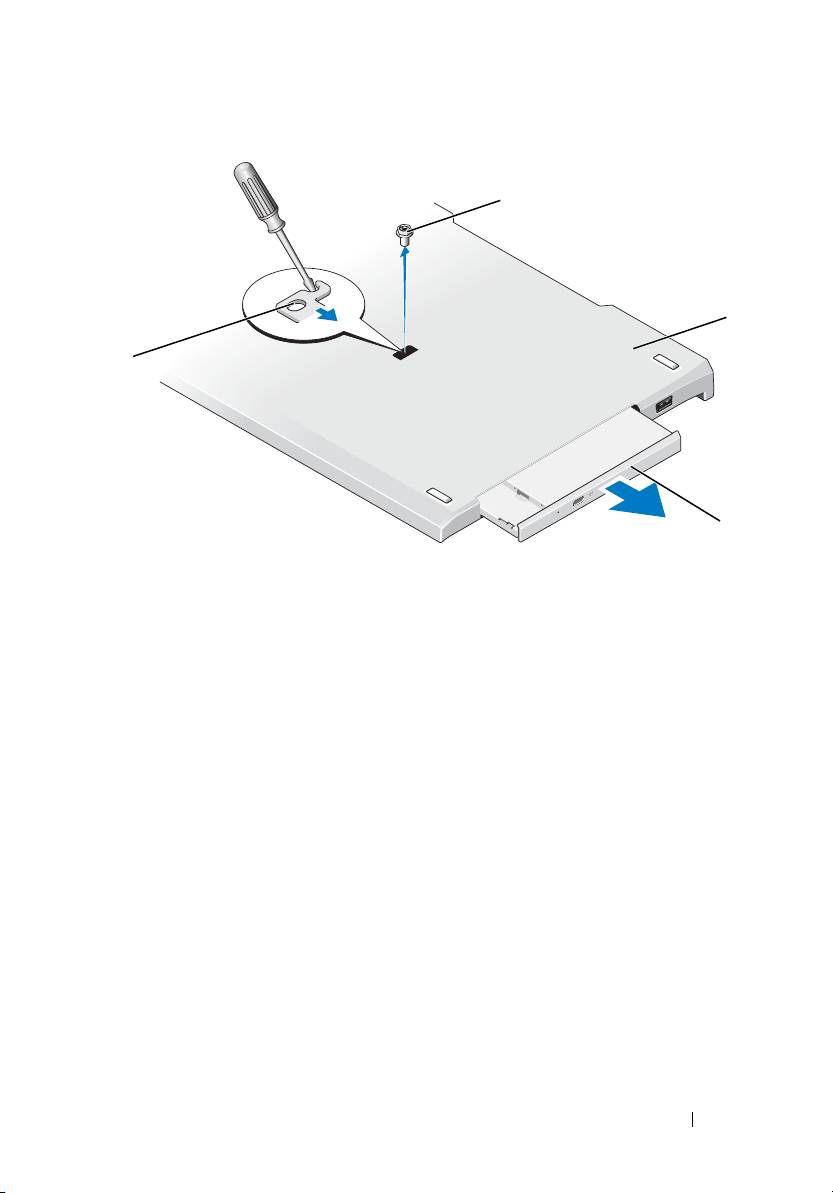

1 şurub 2 baza pentru suporturi optice

3 unitate optică 4 gaură pentru şurub

4 Pentru a instala dispozitivul optic:

a Introduceţi dispozitivul optic în locaţia media a bazei pentru suporturi

optice.

b Introduceţi şuruburile de securizare ce susţin unitatea optică.

5 Porniţi dispozitivul Tablet PC.

Sistemul de operare recunoaşte automat noua unitate.

Specificaţiile bazei pentru suporturi

optice

Date fizice

Înălţime 12,8 mm (0,50 inchi)

Lăţime 295,31 mm (11,63 inchi)

Adâncime 222,56 mm (8,76 inchi)

Greutate (fără unitatea optică) 0,488 kg (1,076 lb)

Baza pentru suporturi optice 79

book.book Page 80 Tuesday, December 2, 2008 4:40 PM

Depozitare

Unitate optică (opţional) DVD-ROM/DVD+RW

Porturi şi conectori

Reţea Port RJ-45 pentru 10/100/1000 Mbiţi/secundă

Ethernet

USB trei conectori cu 4 pini compatibili USB 2.0

USB cu alimentare un conector cu 9 pini compatibil USB 2.0

Video

conector VGA conector video VGA 15 pini

conector DVI conector cu 24 căi

Serial conector cu 9 pini; compatibil UART 16550C

cu memorie buffer de 16 octeţi

Audio miniconector căşti/difuzor (ieşire)

IEEE 1394a conector serial cu 4 pini

Andocare Conector cu 100 de pini

80 Baza pentru suporturi optice

book.book Page 81 Tuesday, December 2, 2008 4:48 PM

Стыковочная станция Dell™ Latitude™

XT2 Media Base

Модель PR12S

book.book Page 82 Tuesday, December 2, 2008 4:48 PM

Примечания, предостережения и

предупреждения

ПРИМЕЧАНИЕ.

ПРИМЕЧАНИЕ содержит важную информацию, которая помогает

более эффективно работать с компьютером.

ПРЕДУПРЕЖДЕНИЕ.

ПРЕДУПРЕЖДЕНИЕ указывает на возможность

повреждения устройства или потери данных и подсказывает, как избежать этой

проблемы.

ВНИМАНИЕ!

ВНИМАНИЕ! — указывает на потенциальную опасность

повреждения оборудования, получения легких травм или угрозу для жизни.

____________________

Информация, содержащаяся в данном документе, может быть изменена без уведомления.

© Dell Inc., 2008. Все права защищены.

Воспроизведение этих материалов в любой форме без письменного разрешения Dell Inc. строго

запрещается.

Товарные знаки, используемые в тексте данного документа: Dell, логотип DELL и Latitude —

являются зарегистрированными товарными знаками Dell Inc., Microsoft и Windows являются

зарегистрированными товарными знаками Microsoft Corporation в США и (или) других странах.

В данном документе могут использоваться другие товарные знаки и торговые наименования для

обозначения фирм, заявляющих на них права, или продукции таких фирм. Корпорация Dell не

претендует на права собственности в отношении каких-либо товарных знаков и торговых

наименований, кроме своих собственных.

Модель PR12S

Ноябрь 2008 P/N H276 Ред. A00

mbase.fm Page 83 Wednesday, December 3, 2008 11:31 AM

стыковочная станция Media Base

Вид сзади и слева

1

2

3

4

5

6

7

12

8

9

10

11

1 фиксатор планшетного ПК 2 разъем адаптера переменного

тока

3 аудиоразъем 4 IEEE 1394

5 видеоразъем VGA 6 разъем цифрового

видеоинтерфейса (DVI)

7 разъем последовательного

8 разъем USB

порта

9 разъем USB с питанием 10 сетевой разъем

11 разъем USB 12 оптическое устройство в отсеке

для носителей

стыковочная станция Media Base

83

book.book Page 84 Tuesday, December 2, 2008 4:48 PM

Вид сверху и справа

1

2

3

4

1 разъем для стыковки 2 гнездо защитного кабеля

3 фиксатор планшетного ПК 4 разъем USB

Действия перед стыковкой или расстыковкой

планшетного ПК к стыковочной станции

ВНИМАНИЕ!

Если используется сетевой фильтр с несколькими розетками,

следует соблюдать осторожность при подсоединении кабеля питания

адаптера переменного тока к сетевому фильтру. В некоторых сетевых

фильтрах отсутствует защита от неправильного подключения. Неправильное

подключение разъема кабеля питания может привести к неустраняемому

повреждению стыковочной станции, а также создать риск поражения

электрическим током или возникновения пожара. Убедитесь, что

заземляющий плоский контакт вилки кабеля питания вставлен в

соответствующий заземляющий разъем сетевого фильтра.

84

стыковочная станция Media Base

book.book Page 85 Tuesday, December 2, 2008 4:48 PM

ПРЕДУПРЕЖДЕНИЕ.

Всегда используйте адаптер переменного тока

корпорации Dell, прилагаемый к стыковочной станции Media Base.

Использование любого другого адаптера переменного тока, имеющегося в

продаже, или адаптера от предыдущих моделей компьютеров Dell может

привести к повреждению стыковочной станции или компьютера.

ПРЕДУПРЕЖДЕНИЕ.

При отсоединении кабеля адаптера переменного тока

корпорации Dell от компьютера или стыковочной станции возьмитесь за

разъем, а не за сам кабель, и потяните его с усилием, но осторожно, чтобы не

повредить кабель. Во избежание повреждения кабеля адаптера

переменности при сматывании учитывайте угол, под которым кабель

подсоединен к разъему.

ПРЕДУПРЕЖДЕНИЕ.

Используйте стыковочную станцию Latitude™ XT2

только с Latitude XT2. Использование стыковочной станции предыдущих

моделей компьютеров Dell может повредить стыковочную станцию или

планшетный ПК.

Перед стыковкой планшетного ПК

1 Сохраните и закройте все открытые файлы и выйдите из всех

программ.

2 Подсоедините адаптер переменного тока к соответствующему

разъему на стыковочной станции и к электророзетке.

3 Перед стыковкой планшетного ПК к стыковочной станции в первый

раз необходимо завершить установку операционной системы на

планшетном ПК.

a Убедитесь, что планшетный ПК не подключен (подстыкован) к

стыковочной станции или к аккумуляторному блоку.

b Включите планшетный ПК.

стыковочная станция Media Base

85

book.book Page 86 Tuesday, December 2, 2008 4:48 PM

®

®

c Дождитесь появления рабочего стола Microsoft

Windows

.

d Выключите планшетный ПК.

Перед расстыковкой планшетного ПК

1

Сохраните и закройте все открытые файлы и выйдите из всех программ.

2 Задайте настройки управления потреблением энергии планшетного

ПК так, чтобы при закрытии (опускании) дисплея планшетный ПК не

переходил в режим пониженного энергопотребления, в режим

ожидания или в "спящий" режим.

a Щелкните значок энергопитания Windows в области

уведомлений для открытия диалогового окна

Энергопотребление.

b Щелкните Дополнительные параметры энергопотребления.

c В меню При закрытии крышки выберите пункт Действие не

требуется.

Защита стыковочной станции

ПРИМЕЧАНИЕ.

Если планшетный ПК пристыкован к защищенной

стыковочной станции отстыковать планшентый ПК можно только после

отключения устройства защиты от кражи.

Вставьте устройство защиты от кражи, которое можно приобрести в

магазине, в гнездо защитного кабеля на стыковочной станции.

Такие устройства обычно состоят из сегмента стального многожильного

троса, устройства блокирования и ключа. Инструкции по установке

противовзломного устройства см. в сопроводительной документации по

устройству.

86

стыковочная станция Media Base

book.book Page 87 Tuesday, December 2, 2008 4:48 PM

Пристыковка планшетного ПК к стыковочной

станции

ПРЕДУПРЕЖДЕНИЕ.

При первой пристыковке планшетного ПК выполните

действия, описанные в «Действия перед стыковкой или расстыковкой

планшетного ПК к стыковочной станции» на стр. 84.

ПРИМЕЧАНИЕ.

После первой пристыковки планшетного ПК электропитание

стыковочной станции, если она не подключена к адаптеру переменного тока,

может осуществляется с аккумулятора или адаптера переменного тока

планшетного ПК.

1

Выполните процедуры, описанные в разделе «Действия перед

стыковкой или расстыковкой планшетного ПК к стыковочной станции»

на стр. 84.

2 При первой пристыковке к стыковочной станции убедитесь, что

планшетный ПК выключен.

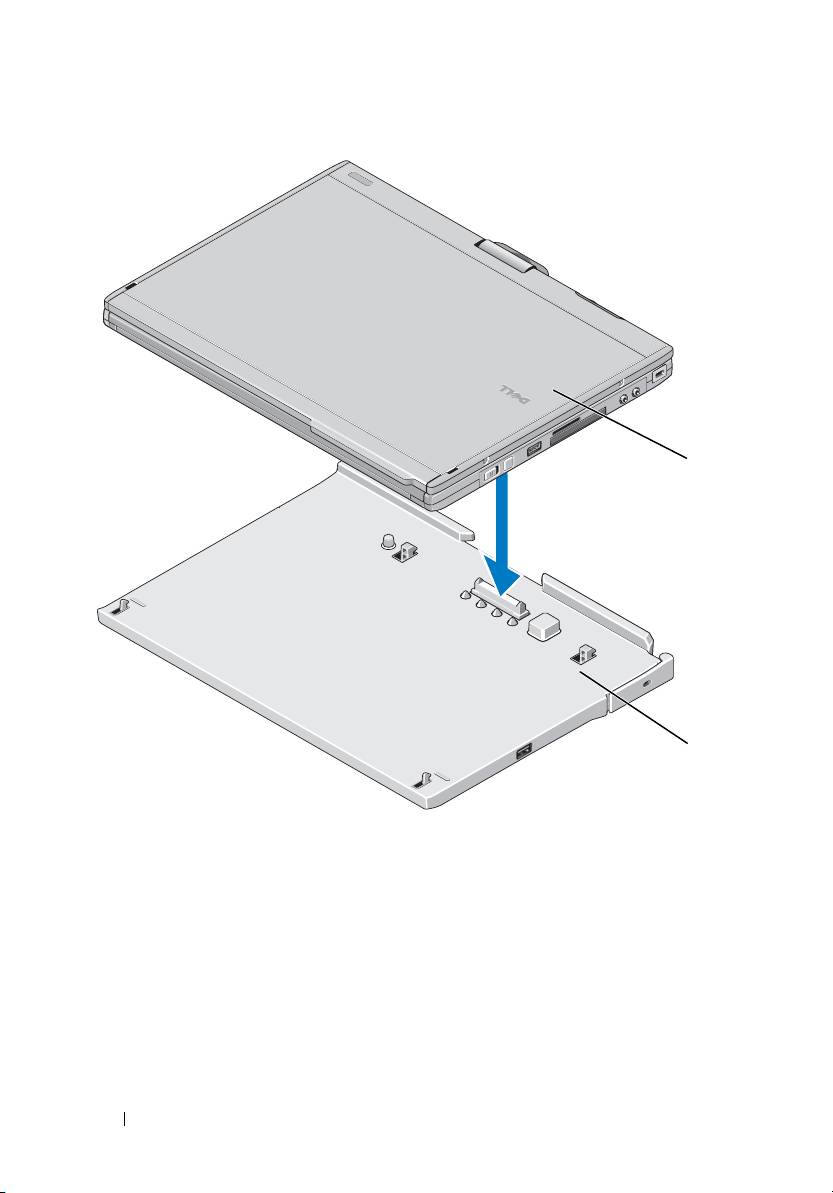

3 Выровняйте заднюю часть стыковочной станции с планшетным ПК и

опустите его на стыковочную станцию.

стыковочная станция Media Base

87

book.book Page 94 Tuesday, December 2, 2008 4:55 PM

Poznámky, upozornenia a varovania

POZNÁMKA: POZNÁMKA uvádza dôležité informácie, ktoré umožňujú

lepšie využitie počítača.

UPOZORNENIE: UPOZORNENIE označuje možné poškodenie hardvéru

alebo stratu údajov a uvádza, ako sa vyhnú problému.

VÝSTRAHA: VÝSTRAHA označuje možné poškodenie majetku,

poranenie osôb alebo smr.

____________________

Informácie v tomto dokumente sa môžu zmeni bez oznámenia.

© 2008 Dell Inc. Všetky práva vyhradené.

Reprodukcia týchto materiálov akýmkoľvek spôsobom bez písomného súhlasu spoločnosti Dell Inc. je

prísne zakázaná.

Ochranné známky v tomto dokumente: Dell, logo DELL a Latitude sú ochranné známky spoločnosti Dell

Inc.; Microsoft a Windows sú registrované ochranné známky spoločnosti Microsoft Corporation v USA

alebo iných krajinách.

Ostatné ochranné známky a obchodné názvy sa v tejto príručke môžu používať ako odkazy na spoločnosti,

ktoré si uplatňujú nárok na tieto známky a názvy ich výrobkov. Spoločnosť Dell Inc. sa zrieka akéhokoľvek

nároku na vlastníctvo iných než vlastných ochranných známok a obchodných názvov.

Model PR12S

November 2008 P/N H276N Rev. A00

book.book Page 95 Tuesday, December 2, 2008 4:55 PM

Mediálna základňa

Dostupné funkcie – pohľad zozadu a

zľava

1

2

3

4

5

6

7

12

8

9

10

11

1 páčka na uvoľnenie počítača

2 konektor pre napájací adaptér

Tablet PC

3 audio konektor 4 IEEE 1394

5 VGA video konektor 6 konektor rozhrania digitálneho

videa (DVI)

7 sériový konektor 8 konektor USB

9 napájaný USB konektor 10 sieový konektor

11 konektor USB 12 optická jednotka v module pre

médiá

Mediálna základňa 95

book.book Page 96 Tuesday, December 2, 2008 4:55 PM

Dostupné funkcie – pohľad zhora a sprava

1

2

3

4

1 prípojný (dokovací) konektor 2 zásuvka na bezpečnostný kábel

3 páčka na uvoľnenie počítača

4 konektor USB

Tablet PC

Skôr než pripojíte alebo odpojíte počítač

Tablet PC od mediálnej základne

VÝSTRAHA: Ak používate elektrické rozvodky, buďte opatrní pri

zapájaní kábla napájacieho adaptéra do rozvodky. U niektorých

rozvodiek hrozí riziko nesprávneho zapojenia. Nesprávne zasunutie

napájacieho konektora môže vies k trvalému poškodeniu zariadenia,

úrazu elektrickým prúdom alebo k požiaru. Uzemňovací kolík na

zástrčke napájania musí by správne zapojený do zodpovedajúceho

uzemňovacieho kontaktu v rozvodke.

96 Mediálna základňa

book.book Page 97 Tuesday, December 2, 2008 4:55 PM

UPOZORNENIE: Na napájanie používajte výhradne napájací adaptér

Dell dodávaný s mediálnou základňou. Ak používate iné komerčne

dostupné napájacie adaptéry alebo napájacie adaptéry zo starších

modelov počítačov Dell, môžete poškodi mediálnu základňu alebo

počítač Tablet PC.

UPOZORNENIE: Pri odpájaní kábla napájacieho adaptéra Dell od

počítača Tablet PC alebo mediálnej základne uchopte zástrčku, nie

samotný kábel, a silno ju potiahnite, no s citom, aby ste predišli

poškodeniu kábla. Pri navíjaní kábla napájacieho adaptéra

dodržiavajte uhol zásuvky na napájacom adaptéri, aby ste predišli

poškodeniu kábla.

UPOZORNENIE: Mediálnu základňu Latitude™ XT2 používajte

výlučne s počítačom Latitude XT2. Ak použijete mediálnu základňu z

predchádzajúcich modelov počítačov od spoločnosti Dell, hrozí riziko

poškodenia mediálnej základne alebo počítača Tablet PC.

Skôr než pripojíte počítač Tablet PC

1 Uložte a zatvorte všetky otvorené súbory a ukončite všetky otvorené

programy.

2 Napájací adaptér zapojte do konektora pre napájací adaptér na počítači a

do elektrickej zásuvky.

3 Skôr než prvý raz pripojíte počítač Tablet PC k mediálnej základni, je

nevyhnutné vykonať nastavenie operačného systému počítača Tablet PC:

a Počítač Tablet PC nesmie byť pripojený k mediálnej základni ani k

batérii.

b Zapnite počítač Tablet PC.

Mediálna základňa 97

book.book Page 98 Tuesday, December 2, 2008 4:55 PM

®

c Počkajte, kým sa nezobrazí pracovná plocha systému Microsoft

®

Windows

.

d Vypnite počítač Tablet PC.

Skôr než odpojíte počítač Tablet PC

1 Uložte a zatvorte všetky otvorené súbory a ukončite všetky otvorené

programy.

2 Nastavte správu napájania počítača Tablet PC tak, aby sa po zatvorení

(spustení) displeja počítač Tablet PC neprepol do režimu spánku,

pohotovostného režimu ani režimu dlhodobého spánku:

a Kliknutím na ikonu Napájanie v systému Windows v oblasti

oznámení zobrazte kontextové okno Možnosti napájania.

b Kliknite na položku Ďalšie možnosti napájania.

c V kontextovej ponuke Po zatvorení krytu vyberte položku

Nevykona žiadnu akciu.

Zaistenie mediálnej základne

POZNÁMKA: Ak je počítač Tablet PC pripojený k mediálnej základni a

mediálna základňa je zaistená, počítač Tablet PC nemožno odpoji bez

predchádzajúceho odpojenia zariadenia proti odcudzeniu.

Do zásuvky na bezpečnostný kábel v mediálnej základni pripojte komerčne

dostupné zariadenie proti odcudzeniu.

Zariadenia proti odcudzeniu sa spravidla skladajú z kovového stočeného kábla s

pripojeným poistným zariadením a kľúčom. Pokyny na inštaláciu tohto typu

zariadenia proti odcudzeniu nájdete v dokumentácii dodávanej spolu so

zariadením.

98 Mediálna základňa
