Terima kasih Anda telah membeli lensa AF‑S NIKKOR 70‑200mm f/4G ED

VR.

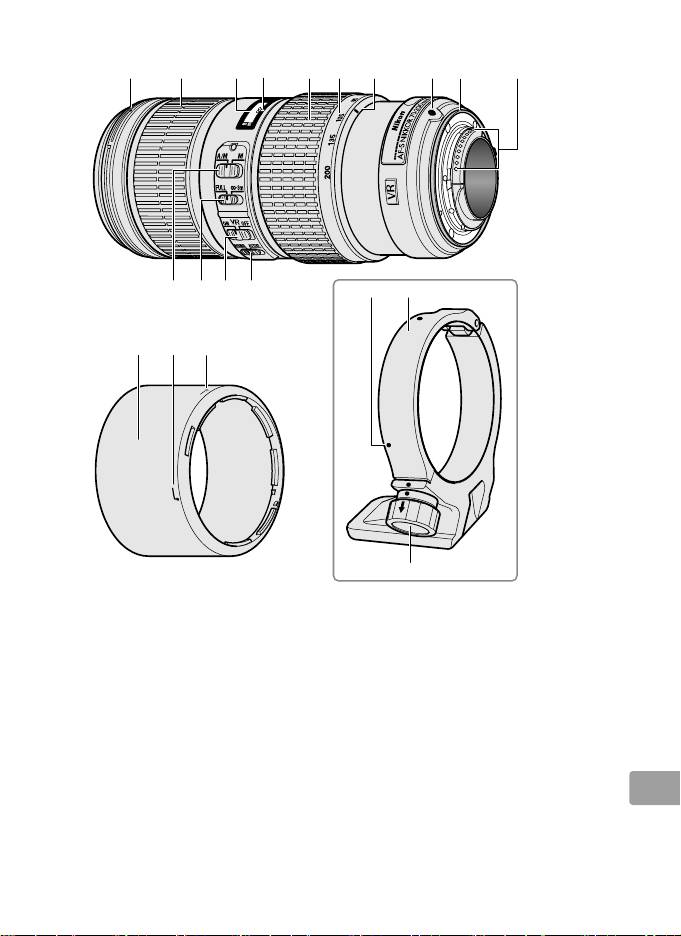

Sebelum menggunakan produk ini, bacalah petunjuk dan buku

petunjuk kamera ini dengan seksama.

Catatan: Saat dipasang pada kamera SLR digital format-DX seperti D7000 atau kamera

seri D300, lensa ini memiliki sudut gambar 22° 50′ – 8° dan panjang fokus ekivalen

dengan 105 – 300 mm (format 35 mm).

■

Kompatibilitas

Tanda centang (“✔“) menunjukkan fitur yang didukung, garis strip (“—”)

untuk fitur yang tidak didukung.

Beberapa keterbatasan mungkin

berlaku; lihatlah buku petunjuk kamera untuk rinciannya.

Mode pencahayaan

(Pemotretan) Fungsi

2

3

4

Kamera

P

S A M AF

VR

Kamera SLR digital Nikon format-FX dan format-DX, F6, F5, F100, seri F80,

✔ ✔ ✔ ✔ ✔ ✔

seri F75, seri F65

1

Pronea 600i, Pronea S

✔ ✔ ✔ ✔ ✔

—

Seri F4, F90X, seri F90, seri F70

✔ ✔

— —

✔

—

Seri F60, seri F55, seri F50, F-401x, F-401s, F-401

✔ ✔ ✔ ✔

— —

F-801s, F-801, F-601m

✔ ✔

— — — —

F3AF, F-601, F-501, kamera fokus manual Nikon (terkecuali F-601

m) —

1

Mode pencahayaan M (manual) tidak tersedia.

2

Termasuk mode AUTO dan mode pemandangan (Vari-Program Digital).

3

Fokus otomatis.

4

Pengurang Guncangan.

■

Fokus

Mode fokus yang didukung ditunjukkan dalam tabel berikut (untuk

informasi tentang mode fokus kamera, bacalah buku petunjuk kamera).

Mode fokus

Mode fokus lensa

Kamera

kamera

A/M M

Fokus otomatis

Fokus manual

dengan

Kamera SLR digital Nikon format-FX dan format-

dengan jendela

AF

pengaturan

DX, F6, F5, seri F4, F100, F90X, seri F90, seri F80,

jangkauan

manual

seri F75, seri F70, seri F65, Pronea 600i, Pronea S

elektronik

(Prioritas AF)

Id

MF

Fokus manual (jendela jangkauan

Seri F60, seri F55, seri F50, F-801s, F-801,

elektronik tersedia pada semua

AF, MF

F-601m, F-401x, F-401s, F-401

kamera kecuali F-601m)

192

Id_03

A/M (Fokus otomatis dengan Pengaturan Manual/Prioritas AF)

Untuk memfokus menggunakan fokus otomatis dengan pengaturan

manual (A/M):

z

Geser switch mode-fokus lensa ke A/M.

x

Fokus.

Jika diinginkan, fokus otomatis dapat dialih‑kendali dengan memutar

cincin fokus lensa sementara tombol pelepas rana ditekan setengah

(atau, jika kamera dilengkapi dengan tombol AF-ON (AF‑ON), selama

tombol AF-ON (AF‑ON) ditekan); catat bahwa cincin ini harus diputar

sedikit sebelum fokus otomatis dialih‑kendali.

Untuk memfokus

ulang menggunakan fokus otomatis, tekan setengah tombol pelepas

rana atau tekan tombol AF-ON (AF‑ON) kembali.

Switch batas Fokus

Switch ini menentukan batas jarak fokus bagi fokus otomatis.

FULL (PENUH): Pilih opsi ini bagi subjek yang mungkin lebih

dekat daripada 3 m.

∞–3 m: Jika subjek Anda akan selalu berada pada jarak paling

sedikit 3 m, pilih opsi ini demi pemfokusan lebih cepat.

■

Zoom dan Kedalaman Bidang

Sebelum memfokus, putar cincin zoom untuk menyetel panjang fokal

dan bingkailah foto.

Apabila kamera menawarkan pratinjau jarak fokus

(stop turun), kedalaman bidang dapat dipratinjau di jendela bidik (lihat

halaman 210 untuk informasi selengkapnya).

Catatan: Catat bahwa indikator jarak fokus dimaksudkan hanya sebagai panduan dan

tidak dapat secara tepat menunjukkan jarak ke subjek dan dapat saja, dikarenakan

kedalaman dari bidang atau faktor lainnya, tidak dimunculkan ∞ saat kamera difokus

pada objek yang jauh.

■

Bukaan

Bukaan disesuaikan menggunakan kontrol kamera.

Id

193

Id_03

■

Unit Lampu Kilat Terpasang

Saat menggunakan lampu kilat terpasang pada kamera yang dilengkapi

dengan unit lampu kilat terpasang, lepaskan tudung lensa untuk

mencegah vinyet (bayangan yang tercipta dimana ujung dari lensa

menghalangi lampu kilat terpasang).

■

Pengurang Guncangan

Pengurang guncangan mengurangi pengaburan yang disebabkan oleh

guncangan kamera, dengan mengatur kecepatan rana untuk melambat

hingga 5 stop daripada ketika tidak menggunakan fitur (pengukuran

Nikon; efek dapat berbeda‑beda tergantung pada pemotret dan kondisi

pemotretannya).

Ini meningkatkan kisaran kecepatan rana yang tersedia

dan memungkinkan pemotretan dengan genggaman tangan, tanpa

tripod dalam berbagai situasi.

Menggunakan Switch ON/OFF Pengurang Guncangan

Pilih ON untuk mengaktifkan pengurang guncangan.

Pengurang

guncangan diaktifkan ketika tombol pelepasan rana

ditekan separuh, mengurangi efek dari guncangan kamera

untuk meningkatkan pembingkaian dan fokus.

Pilih OFF untuk mematikan pengurang guncangan.

Menggunakan Switch Mode Pengurang Guncangan

Switch mode pengurang guncangan digunakan untuk memilih mode

pengurang guncangan saat pengurang guncangan aktif.

Pilih NORMAL guna mengurangi efek dari guncangan saat

memfoto dari posisi yang tetap dan dalam situasi lainnya

dengan agak sedikit pergerakan kamera.

Pilih ACTIVE (AKTIF) guna mengurangi efek dari guncangan

saat memotret dari kendaraan bergerak, sambil berjalan

kaki, dan dalam situasi lainnya dengan pergerakan kamera

aktif.

Id

194

Id_03

Menggunakan Pengurang Guncangan: Catatan

•

Geser switch pengurang guncangan ke OFF (MATI) jika kamera tidak

mendukung pengurang guncangan (hal 192).

Membiarkan pengurang

guncangan hidup dapat secara nyata meningkatkan pengurasan daya

baterai, terutama pada kamera Pronea 600i.

•

Ketika menggunakan pengurang guncangan, tekan tombol pelepasan

rana separuh dan tunggu hingga gambar di jendela bidik stabil

sebelum menekan tombol pelepasan rana sepenuhnya.

•

Ketika pengurang guncangan sedang aktif, gambar pada jendela bidik

mungkin mengabur setelah rana dilepaskan.

Ini tidak mengindikasikan

kegagalan fungsi.

•

Geser switch mode pengurang guncangan ke NORMAL bagi bidikan

liputan.

Saat kamera diliput, pengurang guncangan berlaku hanya ke

gerakan yang bukan merupakan bagian dari liputan (jika kamera diliput

secara horisontal, sebagai contoh, pengurang guncangan hanya akan

diberlakukan pada goyangan vertikal), menjadikannya jauh lebih

mudah untuk meliput kamera dengan lancar pada sudut lebar.

•

Jangan mematikan kamera atau melepaskan lensa ketika pengurang

guncangan sedang aktif.

Apabila daya ke lensa diputus selama

pengurang guncangan aktif, lensa mungkin akan berdesis saat

diguncang.

Ini bukanlah kegagalan fungsi, dan dapat diperbaiki

dengan memasang ulang lensa dan menghidupkan kamera.

•

Apabila kamera dilengkapi dengan lampu kilat terpasang, pengurang

guncangan akan dinonaktifkan ketika lampu kilat diisi dayanya.

•

Matikan pengurang guncangan saat kamera terpasang mantap pada

tripod, namun biarkan tetap aktif apabila kepala tripod tidak stabil atau

saat menggunakan monopod.

Id

195

Id_03

■

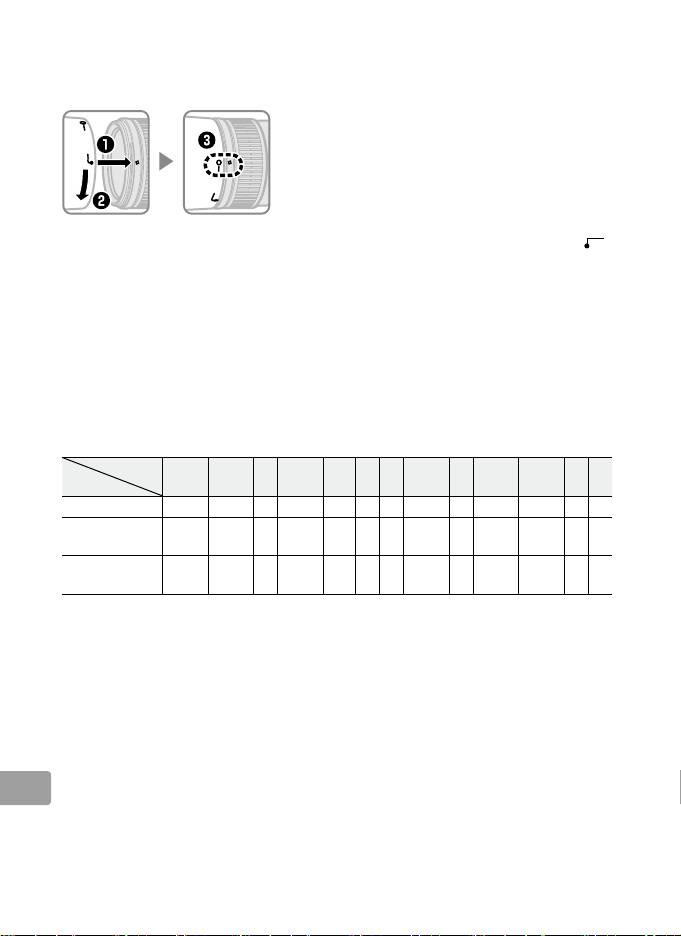

Tudung Lensa

Tudung lensa melindungi lensa dan mencegah masuknya berkas cahaya

yang dapat menyebabkan silau atau gambar ganda.

Sejajarkan tanda kunci tudung lensa (—) dengan

tanda pemasangan tudung lensa (●) pada lensa

(e).

Saat memasang atau melepaskan tudung, peganglah di dekat simbol

pada dasarnya dan hindari menggenggam terlalu kencang.

Vinyet dapat

terbentuk jika tudung tidak terpasang dengan benar.

Tudung dapat dibalik dan dipasang pada lensa saat tidak digunakan.

Saat tudung dibalik, ia dapat dipasang dan dilepaskan dengan

memutarnya sambil memegang di dekat tanda kuncinya (—).

■

Layar Pengatur Fokus

Kamera berikut ini mendukung beragam layar pengatur fokus untuk

digunakan dalam situasi berbeda.

Layar

EC‑B

Kamera A B C E

EC‑E G1 G2 G3 G4 J L M U

F6

 

—



— — — — —

  



F5+DP-30

    

  

(+0,5)













F5+DA-30







(+1,0)

(+0,5)

(+0,5)

(–1,0)

(+0,5)

(+1,0)

: Disarankan.

: Bayangan tampak di jendela bidik (foto tidak terpengaruh).

—: Tidak kompatibel dengan kamera.

( ): Angka dalam tanda kurung memberi kompensasi pencahayaan untuk pengukuran

rasio pusat.

Pilih “Layar lainnya“ untuk Pengaturan Kustom b6 (“Komp. layar“) saat

menyesuaikan kompensasi pencahayaan untuk F6; catat bahwa dengan layar selain

daripada B atau E, “Layar lainnya“ harus dipilih bahkan ketika nilai untuk kompensasi

pencahayaan adalah 0.

Kompensasi pencahayaan untuk F5 dapat disesuaikan

menggunakan Pengaturan Kustom 18; lihatlah buku petunjuk kamera untuk

rinciannya.

Sel kosong: Tidak cocok untuk digunakan bersama lensa ini.

Catat bahwa layar tipe M dapat

Id

digunakan untuk fotomikrografi dan fotografi makro pada pembesaran 1 : 1 atau

lebih tinggi.

Catatan: F5 mendukung pengukuran matriks dengan layar pengatur fokus A, B, E, EC-B/

EC-E, J, dan L saja.

196

Id_03

Cincin Kerah Tripod RT-1 Opsional

Kendurkan kenop penambat cincin leher tripod untuk memutar kamera

ke posisi diinginkan dan orientasikan tampilan secara horisontal atau

vertikal. Catat bahwa tangan Anda dapat bersentuhan dengan tripod jika

Anda memutar kamera sambil menggenggam pada pegangannya.

Tergantung pada bagaimana kamera atau tripod ditambatkan, goyangan

kamera dapat dikurangi dengan memasangkan tripod ke dudukan tripod

kamera.

A

PERINGATAN

Kencangkan penuh kenop pemasang cincin kerah tripod saat memasang

cincin kerah tripod.

Gagal mematuhi pencegahan ini dapat menyebabkan

cincin kerah tripod terlepas dari lensanya, dan menyebabkan cedera.

Memasang Cincin Kerah Tripod

Id

197

Id_03

■

z

Longgarkan kenop pemasang cincin kerah tripod

(q).

x

Membuka cincin.

Tarik kenop pemasang ke arah Anda (w) dan buka

cincinnya (e).

c

Tempatkan lensa dalam cincin (r).

v

Menutup cincin.

Tarik kenop pemasang ke arah Anda (t) dan tutup

cincinnya (y).

Jangan gunakan kekuatan

berlebihan, oleh karena tangan Anda dapat terjepit

cincin.

b

Kencangkan kenop pemasang (u).

Memposisikan Kamera

Longgarkan kenop pemasang (q), sesuaikan indeks

posisi ke orientasi vertikal atau horisontal yang

diinginkan (w), dan lalu kencangkan kenop pemasang

(e).

Melepas Cincin Kerah Tripod

Id

198

Id_03

z

Longgarkan kenop pemasang (q).

x

Melepas cincin.

Tarik kenop pemasang ke arah Anda (w), buka (e)

dan lepaskan lensanya (r).

■

Perawatan Lensa

•

Jangan memungut atau memegang lensa atau kamera hanya pada

tudung lensanya.

•

Jaga agar kontak CPU tetap bersih.

•

Apabila gasket karet pemasangan lensa rusak, hentikan segera penggunaan

dan bawalah lensa ke pusat servis resmi Nikon untuk direparasi.

•

Gunakan blower untuk menghilangkan debu dan kotoran dari permukaan

lensa. Untuk menghilangkan noda dan sidik jari, teteskan sedikit ethanol atau

cairan pembersih lensa ke kain katun lembut dan bersih atau ke tisu pembersih

lensa dan bersihkan dari tengah bergerak melingkar ke luar, usahakan agar

tidak meninggalkan noda atau menyentuh kaca dengan jari Anda.

•

Jangan gunakan pelarut organik seperti tiner cat atau bensin untuk

membersihkan lensa.

•

Tudung lensa atau filter NC dapat digunakan untuk melindungi elemen

lensa depan.

•

Pasang penutup depan dan belakang sebelum menyimpan lensa di

kantung fleksibelnya.

•

Apabila lensa tidak akan digunakan dalam waktu lama, simpanlah di

tempat yang sejuk dan kering untuk mencegah jamur dan karat.

Jangan menyimpan di tempat yang terkena cahaya matahari langsung

atau bersama nafta atau kapur barus.

•

Jaga lensa agar tetap kering.

Karat pada mekanisme internal dapat

menyebabkan kerusakan yang tidak dapat diperbaiki.

•

Meninggalkan lensa di tempat yang sangat panas dapat merusak atau

melengkungkan bagian yang terbuat dari plastik penguatan.

■

Aksesori yang Disertakan

•

67 mm Penutup Lensa Depan snap‑on LC‑67

•

Tutup Lensa Belakang LF‑4

•

Tudung Bayonet HB‑60

•

Kantung Fleksibel Lensa CL‑1225

■

Aksesori Kompatibel

•

67 mm filter ulir

•

Cincin kerah tripod RT‑1

•

Konverter tele AF‑I/AF‑S TC‑14E/TC‑14E II/TC‑17E II */TC‑20E */

TC‑20E II */TC‑20E III *

*

Fokus otomatis tersedia hanya dengan kamera yang menawarkan dukungan f/8.

■

Spesifikasi

Tipe Lensa tipe G AF-S dengan CPU terpasang dan dudukan F

Panjang fokal 70 – 200 mm

Bukaan maksimal f/4

Konstruksi lensa 20 elemen dalam 14 grup (termasuk 3 elemen lensa ED dan elemen lensa

dengan lapisan Nano-Kristal)

Sudut gambar

•

Kamera SLR film Nikon dan D‑SLR format‑FX: 34° 20′ – 12° 20′

•

Kamera D‑SLR Nikon format‑DX: 22° 50′ – 8°

•

Kamera sistem IX240: 27° 40′ – 9° 50′

Skala panjang fokal Gradasi dalam milimeter (70, 85, 105, 135, 200)

Informasi jarak Output ke kamera

Zoom Zoom manual menggunakan cincin zoom mandiri

Memfokus Sistem Pemfokusan Internal (IF) Nikon dengan fokus otomatis

yang dikendalikan oleh Silent Wave Motor dan cincin fokus

terpisah untuk fokus manual

Pengurang guncangan Pergeseran lensa menggunakan voice coil motor (VCM)

Indikator jarak fokus 1 m hingga tak terbatas (∞)

Jarak fokus minimum 1 m dari bidang fokal pada seluruh posisi zoom

Bilah diafragma 9 (bukaan diafragma bulat)

Diafragma Otomatis penuh

Kisaran bukaan f/4 hingga f/32

Pengukuran Bukaan penuh

Switch batas fokus Dua posisi: FULL (PENUH) (∞ – 1 m) dan ∞ – 3 m

Ukuran tambahan filter 67 mm (P = 0,75 mm)

Dimensi Garis tengah maksimum sekitar 78 mm × 178,5 mm (jarak dari

kelepak pemasangan lensa kamera)

Berat Sekitar 850 g

Nikon memiliki hak untuk mengubah spesifikasi dari perangkat keras sebagaimana

dijelaskan dalam buku petunjuk ini kapan saja dan tanpa pemberitahuan terlebih dahulu.

Id

199

Id_03
