Festool DWC 18: FORSIGTIG
FORSIGTIG: Festool DWC 18

60
Original
brugsanvisning
DK
1 Sikkerheds
anvisninger
1.1 Generelle
sikkerheds
anvisninger
Advarsel! Læs alle sikkerhedsanvisninger og øvrige anvisninger.
Overhol-
des anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvor-
lige kvæstelser.
Opbevar alle sikkerhedsanvisninger og vejledninger til senere brug.
Med begrebet ”elværktøj”, som anvendes i sikkerhedsanvisningerne, menes led-
ningsbåret elværktøj (med netkabel) og batteridrevet elværktøj (uden netkabel).
4.2 Maskinspecifi kke sikkerhedsanvisninger
-
Tag altid kun fat i apparatets isolerede grebsfl ader, når du udfører arbejde,
hvor skruen kan ramme skjulte elledninger.
Skruens kontakt med en spæn-
dingsførende ledning kan også sætte apparates metaldele under spænding og
forårsage elektrisk stød.
- Denne lader kan anvendes af
børn
fra 8 år og derover samt af personer med
nedsat fysisk, sensorisk eller metal funktionsevne eller manglende erfaringer
og viden, hvis de er under opsyn eller er instrueret i sikker brug af apparatet og
forstår de deraf følgende farer.
Børn
må ikke lege med apparatet.
Rengøring
og brugervedligeholdelse
må ikke udføres af
børn
, medmindre de er under
opsyn.
-
Brug egnede personlige værnemidler:
Høreværn, be-
skyttelsesbriller, støvmaske ved støvende arbejde, be-
skyttelseshandsker ved ru materialer og ved skift af
værktøj -
Åbn ikke akkuen og laderen!
- Pas på eventuelle gas-, vand- og elledninger ved skruning i vægge.
- Beskyt laderen mod metaldele (f.eks. metalspåner) eller væsker!
- Anvend ikke akkuer eller ladere fra andre producenter!
- Beskyt akkuen mod varme, f.eks. også mod vedvarende solindstråling og brand!
- Sluk aldrig brændende lithium-ion-akkuer med vand! Anvend sand eller brand-
slukningstæppe.
- Kontroller jævnligt stik og kabel, og lad et autoriseret serviceværksted udskifte
disse ved defekter.
- Ved montering af magasinet på akku skruemaskinen dannes en maskine, for
hvilken der gælder de samme sikkerhedsanvisninger og regler som for skrue-
maskinen.
1.3 Emissionsværdier
De målte værdier iht. EN 60 745 ligger typisk på:
Lydtryksniveau L
PA
= 78 dB (A)
Lydeffektniveau L
WA
= 89 dB (A)
Måleusikkerhedstillæg
K = 3 dB
FORSIGTIG
Den støj, der opstår under arbejdet, kan skade
hørelsen.
Brug høreværn!

61

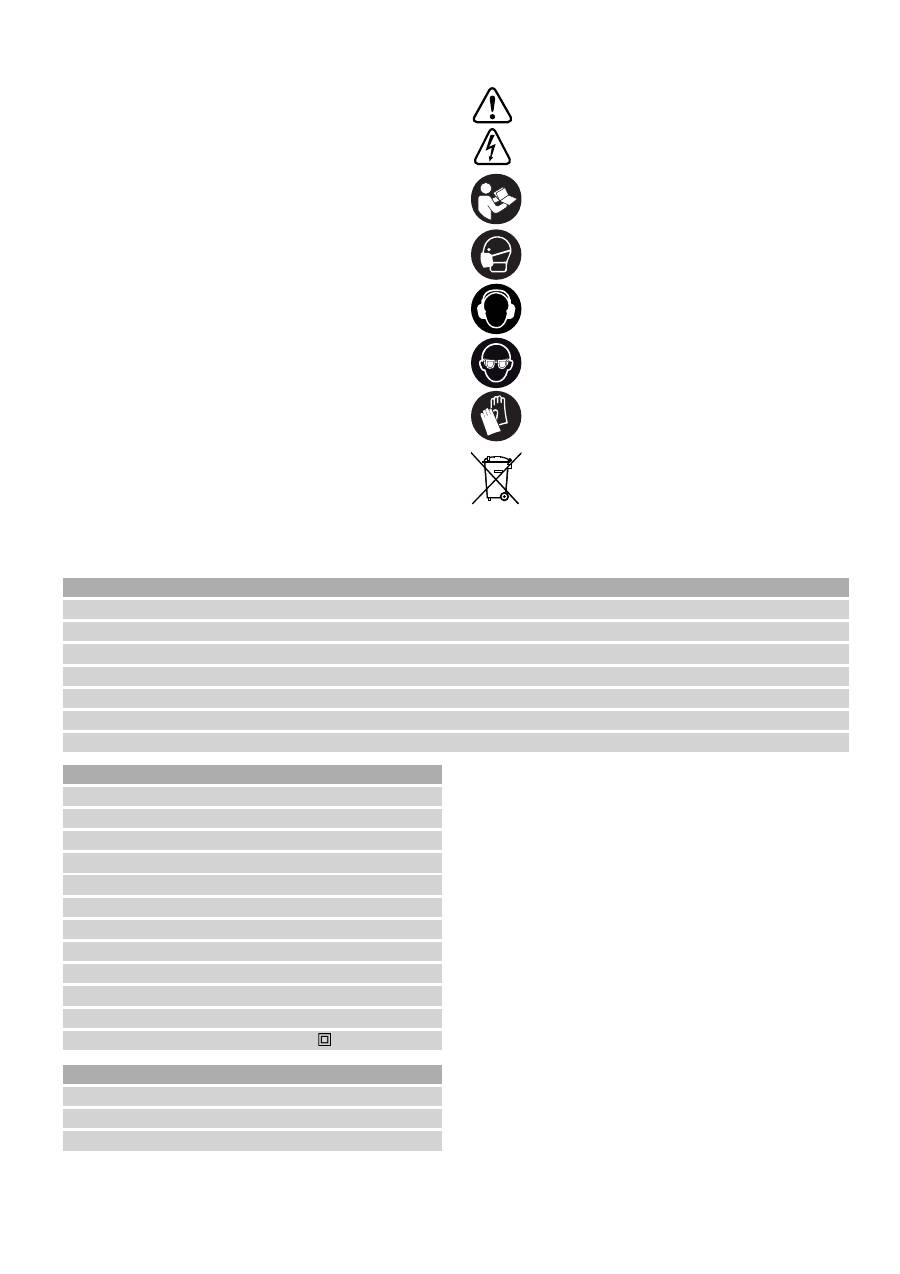

2 Symboler
Advarsel om generel fare
Fare for elektrisk stød
Læs vejledning/anvisninger!
Bær støvmaske!
Bær høreværn!
Brug beskyttelsesbriller!
Beskyttelseshandsker påbudt!
Bortskaffes ikke sammen med kommu-
nalt affald.
Bemærk,
tip
Samlet vibration (vektorsum af tre retninger) målt
i henhold til EN 60 745:
DWC 18-2500
Vibrationsemission (3-akset)
a
h
= 2,8 m/s
2
Usikkerhed
K = 1,5 m/s
2
DWC 18-4500
Vibrationsemission (3-akset)
a
h
= 3,5 m/s
2
Usikkerhed
K = 1,5 m/s
2
De angivne emissionsværdier (vibration, støj)
– bruges til sammenligning af maskiner,
– men kan også bruges til en foreløbig bedøm-
melse af vibrations- og støjbelastningen ved
brug.
– repræsenterer de vigtigste anvendelsesformål
for elværktøjet.
En forhøjelse er mulig ved andre formål, med
andre indsatsværktøjer eller ved utilstrækkelig
vedligeholdelse. Vær opmærksom på maskinens
tomgangs- og stilstandstider!
3 Tekniske
data
Akku skruemaskine til gipsplader
DWC 18-2500
DWC 18-4500
Motorspænding
18 V
18 V
Omdrejninger i tomgang*
0 – 2500/min
0 – 4500/min
Drejningsmoment – svag / stærk skruning
7 / 18 Nm
5 / 14 Nm
Værktøjsholder i spindelen
¼’’ DIN 3126 / ISO 1173
Vægt (uden batteri)
1,1 kg
1,1 kg
Vægt med dybdeanslag (uden batteri)
1,2 kg
1,2 kg
Vægt med magasin (uden batteri)
1,5 kg
1,5 kg
Batterilader
TCL 3
Netspænding (indgang)
220 – 240 V ~
Netfrekvens
50 / 60 Hz
Ladespænding (udgang)
10,8 – 18 V =
Hurtig opladning
maks. 3 A
Vedligeholdelsesladning pulserende ca. 0,06 A
Opladningstid af BP, BPS, BPC
Li-ion 1,5 Ah, 80 %/100 %
ca. 25/35 min.
Li-ion 3,0 Ah, 80 %/100 %
ca. 55/70 min.
Li-ion 4,2 Ah, 80 %/100 %
ca. /90 min.
Tilladt temperaturområde
–5 °C til +45 °C
Temperaturovervågning med NTC-modstand
Kapslingsklasse
/ II
Batterier
BPC 18 Li
Spænding 18
V
Kapacitet 4,2
Ah
Vægt 0,7
kg
* Omdrejningstal baseret på fuldt opladet batteri.
3 Betjeningselementer
[1-1]
Bitdepot
[1-2]
Afbryder
[1-3]
Højre/venstre-kontakt
[1-4]
Kontakt
AUTO/MAN
[1-5]
Dybdeanslag
[1-6]
Bit
[3-1]
LED-indikator
[3-2]
Kabelopvikling
[3a]
Vægholder
Tilbehør som er afbildet og beskrevet i betje-
ningsvejledningen er ikke altid medleveret.
De angivne illustrationer fi ndes i tillægget til
brugsanvisningen.

62
5
Bestemmelsesmæssig brug
Skruemaskine er beregnet til følgende opgaver:
Primært formål
Skruetyper
Type
D
W
C
18-2500
D
W
C
18-4500
Gipskartonpla-
der på metal-
profi lskinner
(≤ 0,88 mm)
Gipsskruer med
fi ngevind
×
Gipskartonpla-
der på metal-
profi lskinner
(≤2,25 mm)
Gipsskruer med
borespids
×
Gipskartonplader
på trækonstruk-
tioner
Gipsskruer med
grovgevind
×
Gipsfi berplader
på metal- og træ-
konstruktioner
Gipsskruer med
fræseribber
×
Spånplader/OSB
på trækonstruk-
tion
Træ- og spånpla-
deskruer op til
5 mm
×
Lader TCL 3 velegnet
– til opladning af akkuerne: Festool BPS og BPC
(NiMH, NiCd, LiIon registreres automatisk.)
– kun til indendørs brug.
Ved ikke-bestemmelsesmæssig anven-
delse hæfter brugeren; herunder også
kontinuerlig drift i industrien.
6 Ibrugtagning
6.1
Kabelopvikling, lader [3-2]
Før ibrugtagning skal kablet vikles helt af ud-
sparingen.
6.2
Udskiftning af batteri
Udtagning af batteri [2A]
Isætning af batteri [2b]
6.3
Opladning af batteri [3]
Batteriladerens LED-indikator
[3-1]
viser den
aktuelle driftstilstand.
Gul LED – lyser konstant
Batteriladeren er driftsklar.
Grøn LED – blinker hurtigt
Batteriet oplades med maksi-
mal strøm.
Grøn LED – blinker langsomt
Batteriet oplades med reduce-
ret strøm, Li-ion er opladet til
80 %.
Grøn LED – lyser konstant
Opladningen er afsluttet eller
startes ikke på ny, da den ak-
tuelle ladetilstand er over 80 %.
Rød LED – lyser konstant
Batteriets temperatur ligger
uden for det tilladte tempera-
turområde.
Rød LED – blinker
Generel fejlmelding, f.eks.
manglende kontakt, kortslut-
ning, defekt batteri osv.
7
Indstilling af maskinen
Indstillinger skal foretages, mens maskinen er
slukket, og de vil først registreres (accepteres)
efter opstart.
6.1
Skift af omdrejningsretning [1-3]
Kontakt fra højre mod venstre
= højreløb;
kontakt fra venstre mod højre
= venstreløb.
8
Fastspænding af værk tøjet
8.1 Bitholder
Bitholderen muliggør en hurtig udskiftning af bits.
FORSIGTIG
Risiko for snitskader ved udskiftning af værk-
tøjet!
Brug beskyttelseshandsker!
Montering af bitholderen
Kontakten
[1-4]
stilles på MAN.
Sæt bitholderen
[4-2]
helt ind i det sekskan-
tede spindelhul
[4-4]
.
Spænd en bit
[4-3]
i holderen.
Monter derefter dybdeanslaget på gearkassen
som beskrevet i pkt. 9.2.
Afmontering af bitholderen
Afmonter dybdeanslaget som beskrevet i pkt.
9.2.
Hiv holderen ud af spindelhullet.
8.2
Udskiftning af bit
Udskiftning af bit
[1-6]
kan ske ved hjælp af dyb-
deanslaget
[1-5]
.
Sæt dybdeanslaget på bit (jf. fi g.
[4 b]
).
Ved at stille dybdeanslaget på tværs og hive

63
samtidigt fjernes bit fra holderen.
Monter derefter en ny bit i holderen.
9
Igangsættelse og drift
9.1
Tænd og sluk
Skruemaskinen vil ikke starte ved blot at trykke
på afbryderen
[1-2]
–
det er ikke en fejl!
Skruemaskinen slukkes automatisk, når den
ønskede skruedybde er nået!
Skruemaskinen kan startes på fl ere forskellige
måder:
a)
Vælg højreløb med kontakten
[1-3]
.
Kontakten
[1-4]
stilles på MAN.
Aktiver afbryderen
[1-2]
og pres samtidigt bit
mod skruen for at starte op.
Omdrejningstallet reguleres trinløst med afbry-
deren
[1-2]
.
b)
Vælg højreløb med kontakten
[1-3]
.
Kontakten
[1-4]
stilles på AUTO, maskinen
startes ved at presse bit mod skruen.
Det er ikke nødvendigt at aktivere afbryderen
[1-
2]
. Maskinen kører automatisk i højeste omdrej-
ninger.
c)
Vælg venstreløb med kontakten
[1-3]
.
Aktiver afbryderen
[1-2]
for at starte maski-
nen. Kontakten MAN/AUTO
[1-4]
står i valgfri
position.
Omdrejningstallet reguleres trinløst med afbry-
deren
[1-2]
.
Hvis kontakten
[1-3]
står på venstreløb, kan
skruemaskinen aktiveres ved blot at trykke på
afbryderen, uden yderligere pres mod bit!
Det er således ikke nødvendigt at fjerne dyb-
deanslaget ved afmontering af skruer!
9.2 Dybdeanslag
Ved at dreje dybdeanslaget indstilles skrue dybden
med præcision ± 0,1 mm – jf. fi g.
[5]
.
Drej mod venstre
= for at øge dybden
Drej mod højre
= for at mindske dybden.
Efter afsluttet indstilling foretages en prøve-
skruning og dybdeindstillingen fi njusteres.
Montering af dybdeanslag
Monter dybdeanslaget
[4-1]
på gearkassen
[4-
5]
, så det falder i hak med et klik.
Afmontering af dybdeanslag
Fjern dybdeanslaget fra gearkassen med et
skub.
9.3
Ophængningskrog og klemme
Ved hjælp af en klemme
[6-1]
kan skruemaski-
nen midlertidigt hænges i arbejdstøjet – den kan
monteres med en skrue
[6-2]
på venstre eller
højre side af maskinen, og kan således anvendes
af både højre- og venstrehåndede – jf. fi g.
[6]
.
Skruemaskinen er udstyret med en krog
[7-1]
til eventuel ophængning af maskinen. Krogen kan
monteres ved hjælp en skrue
[7-2]
enten på ven-
stre eller på højre side af maskinen – jf. fi g.
[7]
.
9.4 Skruemagasin
Magasinet giver mulighed for løbende arbejde
uden unødvendige pauser.
Montering af magasinet
Fjern dybdeanslaget
[4-1]
, bitholderen
[4-2]
og bit som beskrevet i pkt. 8.
Kontakten
[1-4]
stilles på MAN.
Sæt bit
[8-1]
helt ind i det sekskantede spin-
delhul.
Monter så magasinet på gearkassen.
Magasinet skal falde hørbart i hak i rillerne på
gearkassen.
Magasinet kan vinkles i trin á 30°.
Afmontering af magasinet
Træk kraftigt i magasinet for at frigøre det fra
gearkassen.
Indstilling af skruestørrelse
Ved at trykke på
[9-1]
skubbes dybdeanslaget
[9-2]
ud og ned, og dermed indstilles den øn-
skede skruestørrelse.
Den indstillede størrelse afl æses på dybdeansla-
gets sider
[9-3]
.
Isætning af bælte med skruer
Før bæltet med skruerne
[10-3]
gennem ma-
gasinets nedre føring og så gennem slædefø-
ringen, hvor skruen falder på plads i skrueklar
stilling.
Træk let i bæltet for at tjekke, at det sidder
korrekt. Kontroller, at skrue nr. 1 er i skrueklar
position – jf. fi g.
[10]
.
Den ønskede skruedybde indstilles med hjulet
[10-1]
. Drej mod højre for at øge skruedybden,
drej mod venstre for at mindske den. Den ak-
tuelle indstilling kan ses på indstillingsviseren
[10-2]
.
Efter afsluttet indstilling foretag en prøve-
skruning og juster dybden efter behov med
hjulet
[10-1]
. Enhver ændring af indstillingen
svarer til, at anslaget fl yttes med ± 0,1 mm.
Det anbefales at slå automatisk skruning til –
jf. pkt. 9.1 b).
