Inicio de la UPS
8 Presione el botón del panel frontal de la UPS.
Instalación y arranque
|
97
Cómo completar el arranque
9 Compruebe que el ícono Normal aparezca en la pantalla de resumen de estado de UPS y que
indique que la UPS funciona normalmente y que todas las cargas estén energizadas.
10 EnlapantalladeresumendeestadodeUPS,presioneelbotón para comprobar las
notificaciones o las alarmas activas. Solucione todas las alarmas activas antes de continuar.
Consulte el “Diagnóstico de fallas” en la Guía del usuario de la UPS de bastidor de la línea
interactiva de Dell 1000 W, 1920/1500 W y 2700/2300 W.
Si no hay ninguna alarma activa, se muestra el mensaje “Ninguna alarma activa”.
11 Para cambiar o tros valores predeterminados establecidos de fábrica, consulte “Funcionamiento”
en la Guía del usuario de la UPS de bastidor de la línea interactiva de Dell 1000 W, 1920/1500 W y
2700/2300 W.
98
|
Instalación y arranque
Dellt 在线互动机架式 UPS
1000W, 1920/1500W, 和 2700/2300W
系统使用
入门指南
K792N, H928N, K802N, H945N, J727N
J735N, K811N, H919N, J718N
Getting Started With Your System
|
99
www.dell.com | support.dell.com
注意和警告
注意:“注意”表示可帮助您更好使用本软件的重要信息。
危险:“危险”表示紧急危险情况，如果不加以避免，将导致死亡或严重的伤害。
警告:“警告”表示潜在危险情况，如果不加以避免，将会导致死亡或伤害。
小心:“小心”表示潜在危险情况，如果不加以避免，可能导致轻度或中度伤害，或财产损失事故。
危险: 遵守下列须知有助于防止紧急危险情况，其若不加以避免，将导致死亡或严重的伤害：
S 本 UPS 包含危险致命的电压。所有维修和服务都只能由经过授权的维修人员进行。UPS
中没有用户可自行维修的部件。
本文档所含信息如有更改，恕不另行通知。
E 2009 Dell Inc. 保留所有权利。
未经 Dell Inc. 书面允许，严禁以任何形式进行复制。
本文中使用的商标：
Dell
和
DELL
徽标为 Dell Inc.的商标；
Phillips
为 Phillips Screw Company 的注册商标。
本文件中可能会使用其它商标或商业名称来指称拥有该商标或名称权利的实体或其产品。Dell Inc.
对不属于自己的商标和商品名称，不拥有任何产权利益。
2009 年 7 月
100
|
Getting Started With Your System
系统性能
该 UPS 可提供杰出的性能与可靠性，其独特优势包括：
S 降压与升压调节，通过调节电压波动确保您的负荷电压稳定。
S 即使没有公用电源，电池启动功能也能给 UPS 供电。
S 通过可选 外部电池模块 （EBM）延长运行时间（1500–2700W UPS 型号）。
S 仅限 2700/2300W 3U UPS 型号。使用机架式构造或独立机箱的 UPS 的二合一形式。
S 通过远程应急电源关闭（REPO） 端口进行紧急停机控制。
S 两个标准通信端口（USB 和 DB-9 串行口）。
S 为了加强电源保护和控制，可选择增强通信能力的 Dell 网络管理卡。
S 高级电源管理，用Dell UPS 管理软件进行平滑关机和电力监控。
S 通过称为载入段的单独插座组进行顺序关机和负荷管理。
S 不必拨打服务电话，即可自行对固件进行方便升级。
S 全球代理认证提供支持。
系统性能
|
101
查找信息
CAUTION:
安全、环保和法规信息
文件提供了重要的安全和法规信息。
您正在寻找什么？
在此查找
S 我的 UPS 的用户指南
Dell UPS
S Dell 网络管理卡 用户指南
S Dell UPS 管理软件
注意：文件和软件更新可在 support.dell.com
找到。
102
|
查找信息
光盘
S 规格
Dell UPS 用户指南
S 如何配置 UPS 设置
用户指南可从 Dell UPS 光盘和 support.dell.com
S 如何排查故障和解决问题
上找到。
S 如何安装 REPO 控制
S 安全操作说明
安全、环保和法规信息
S 行政法规信息
S 回收信息
S 保修信息
Dell 保修和支持信息
S 条款和条件（仅限美国）
S 最终用户许可协议
S 支持信息
Dell 支持网站 — support.dell.com
注意：选择您的区域或业务部门，以查看合适
的支持网站。
安装和启动
CAUTION: 在进行本文件中的步骤之前，请先阅读和遵循
安全、环保和法规信息
文件中的安全操作说明和重要法规信息。
本节描述首次安装系统的步骤。
打开系统

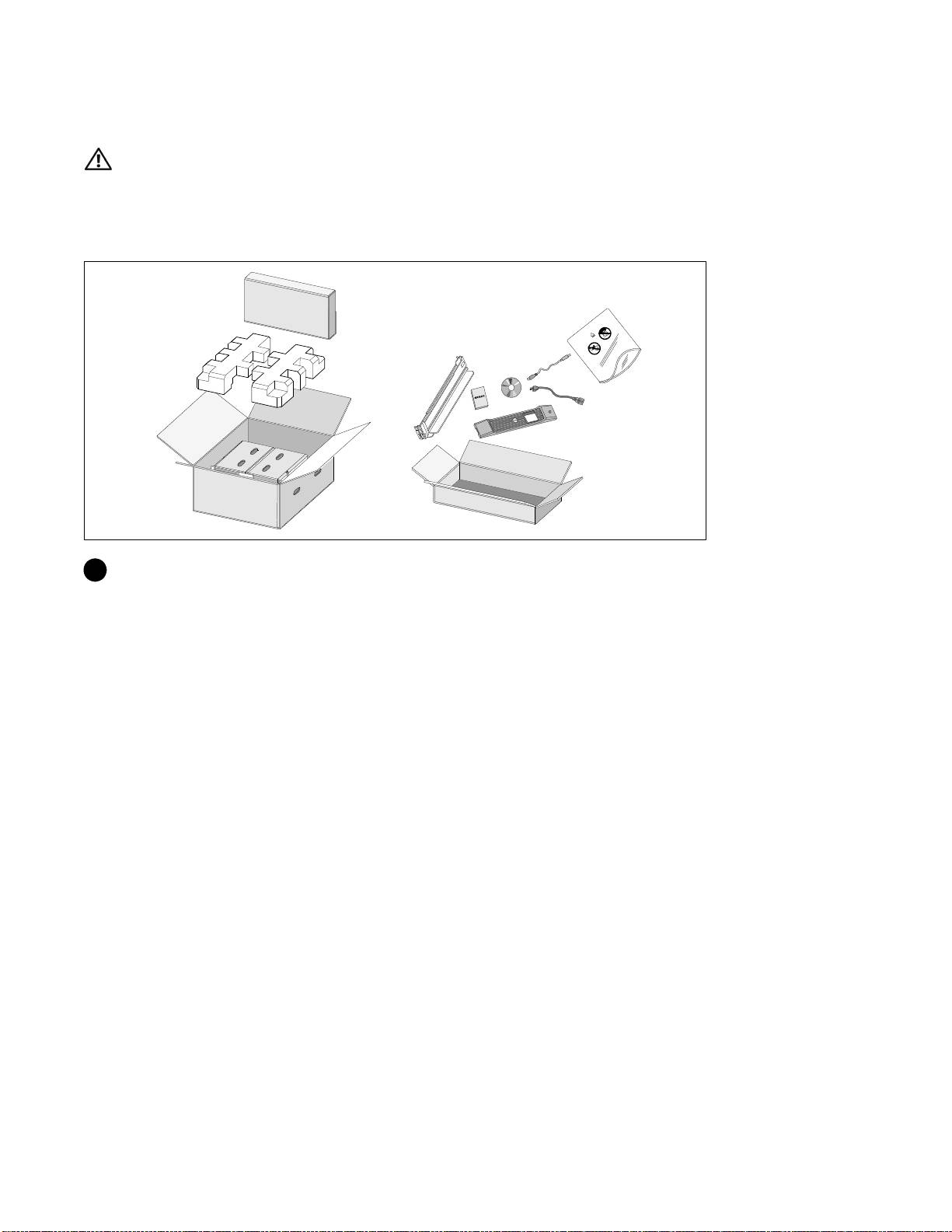

1 打开外部包装箱，取下与机箱包装在一起的配件。
安装和启动
|
103

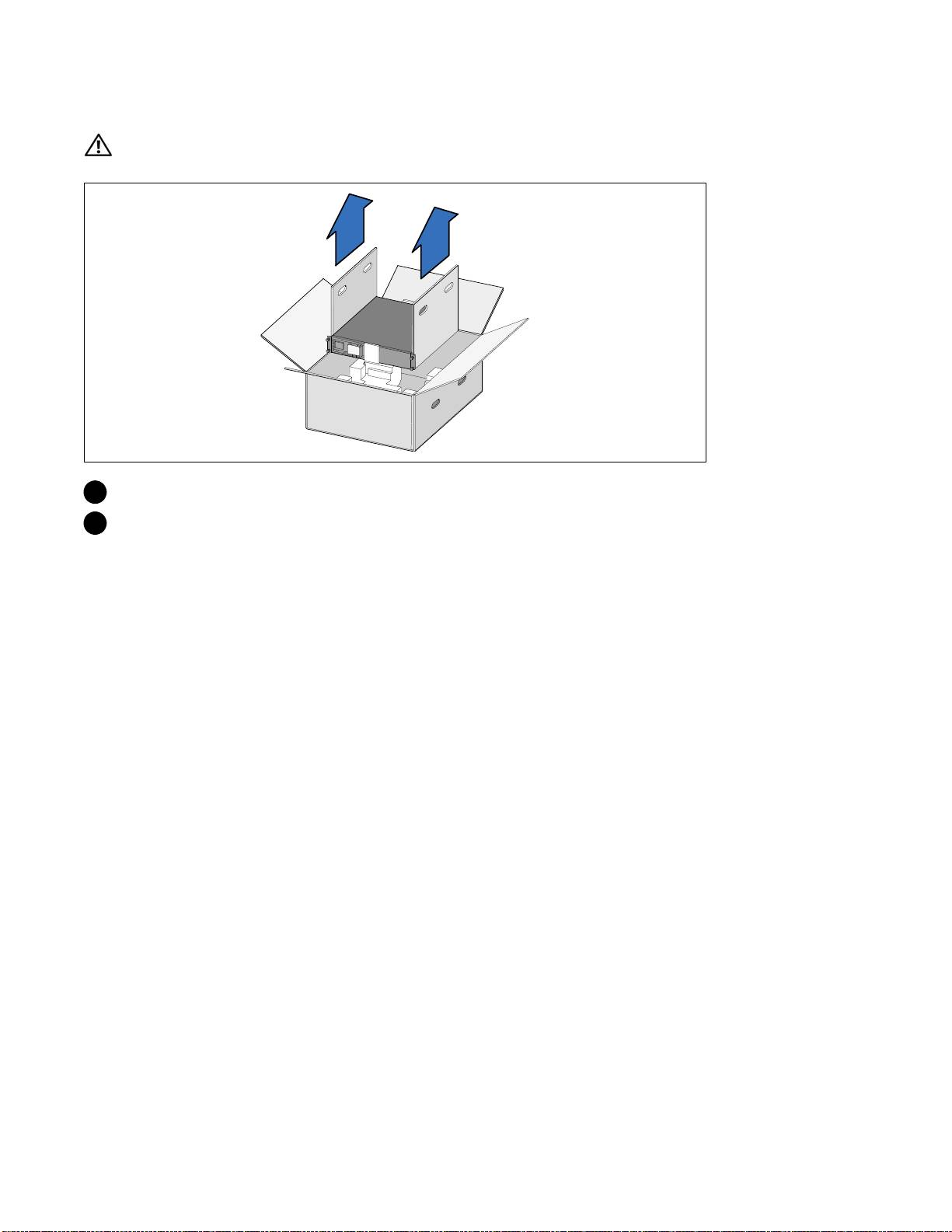

举起机箱
CAUTION: 机箱较重: [1000W： 19.0 千克 （41.8 磅）; 1920/1500W： 31.0 千克 （68.34 磅）;
2700/2300W： 41.0 千克 （90.38 磅）]。将机箱抬起放入机架至少需要两个人。
1 一人一边使用纸板上的手柄小心将机箱从外面的纸箱中取出，并放到平坦、稳定的平面上。
2 以负责任的方式处理包装材料或回收循环利用，或者收起存放以备将来使用。
104
|
安装和启动
UPS 识别
此部分介绍 Dell 在线互动机架式 UPS 的前面板和后面板。后面板详细情况请参见
Dell
在线互动机架式 UPS 1000W, 1920/1500W, 和 2700/2300W 用户指南
。
开/关按钮
LCD 显示面板
滚动按钮（向上或向后）
滚动按钮（向下或向前）
选择按钮
图 1. Dell 在线互动机架式 UPS 前面板
REPO 端口
UPS 通信槽
EBM 连接器盖/
六个 5-20 和两个 IEC
应变消除支架
320-C19 插座（载入段 1）
地脚螺钉
USB 端口
IEC-C14
RS-232 端口
两个 IEC 320-C13
输入连接器
插座（载入段 2）
图 2. UPS 后面板（所示为1920W/120V, 1500W/120V）
安装 UPS
如果您正在安装机架式 UPS，继续以下部分，“机架安装”。
要安装作为独立机箱的 2700W UPS，继续第 111页的“塔式安装”。
安装和启动
|
105
机架安装
CAUTION: 机箱较重 (1000W：19.0 千克/41.9 磅; 1920/1500W：30 千克/66.1 磅；2700W：42
千克/92.6 磅）：1) Dell 强烈建议在抬起前从UPS 上取下电池座。2）
将机箱抬起放入机架至少需要两个人。
CAUTION:
拆卸电池应由熟知电池和所需注意事项的人员进行或指导。未经授权的人员不得接触电池。

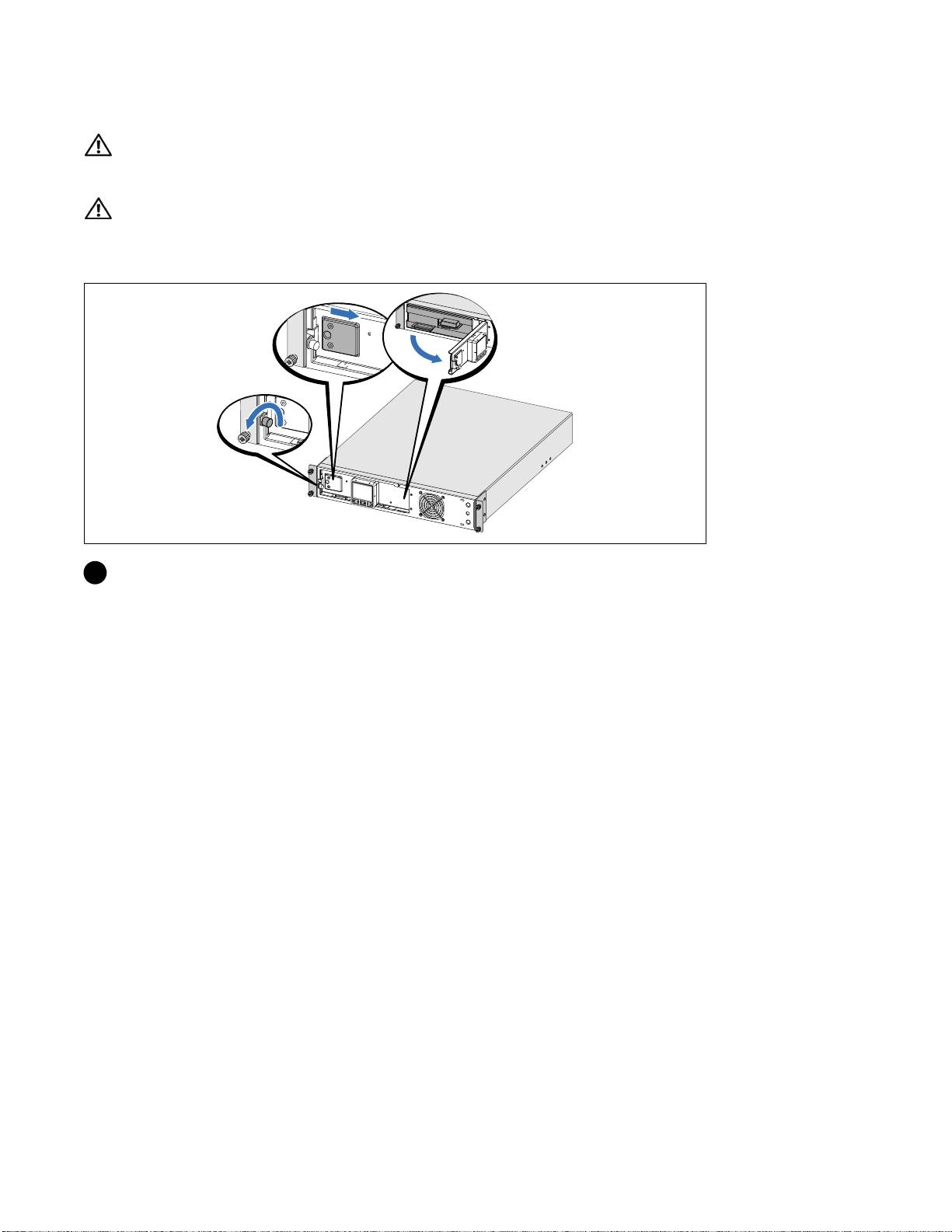

打开电池盖
1 松开电池金属盖上的翼形螺钉，将盖滑向右边，打开。
106
|
安装和启动

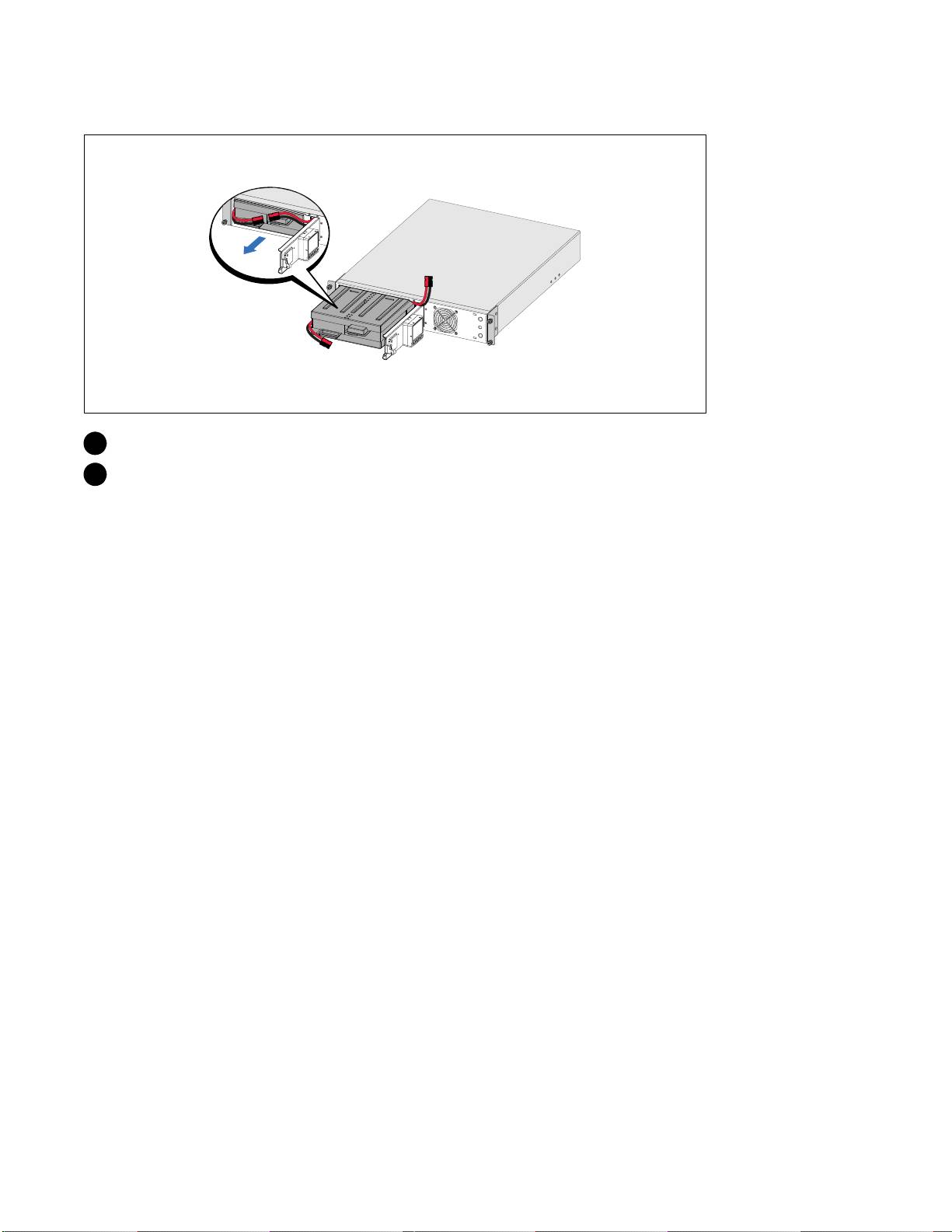

取下电池座

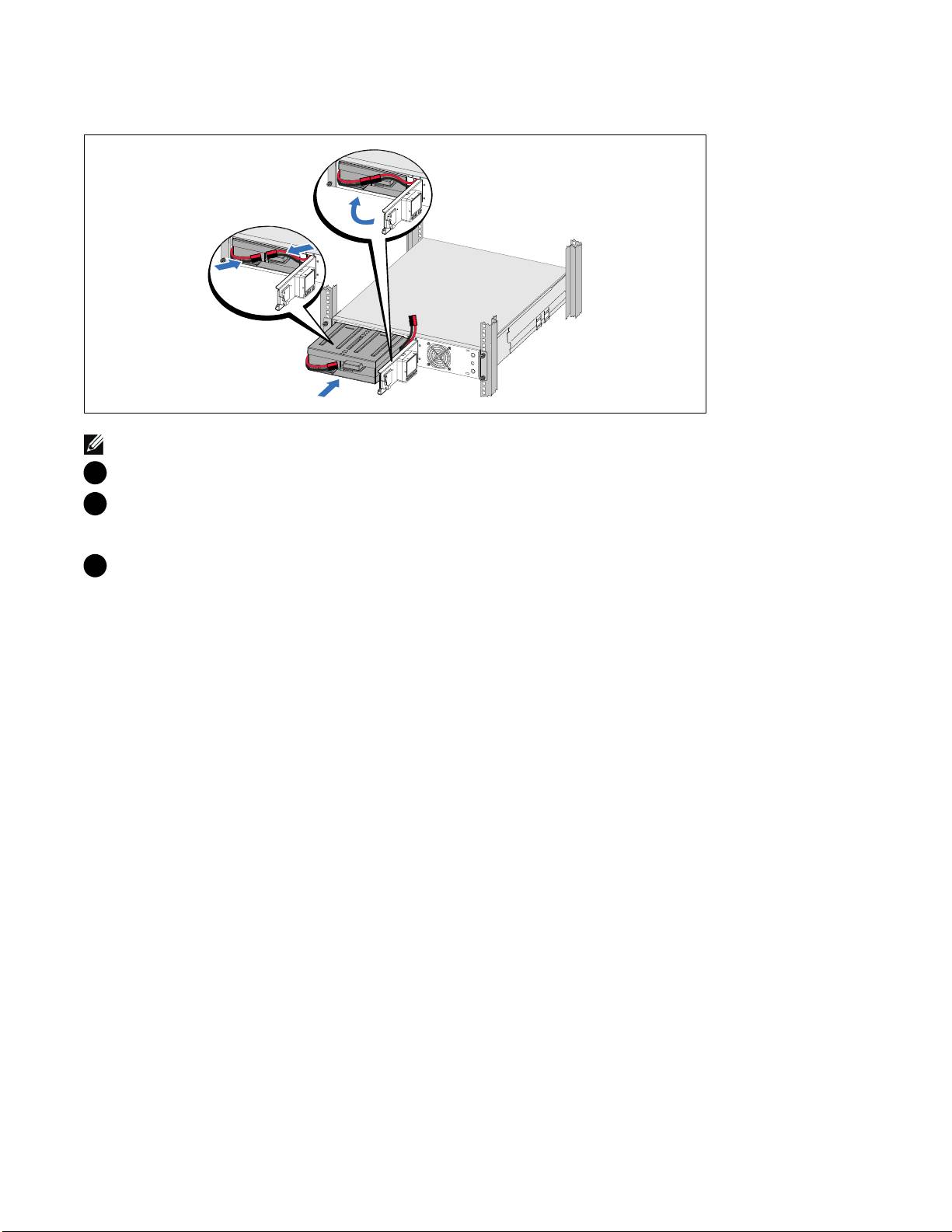

2 松开右边的电池连接器，取下连接器。
3 用塑料薄片起出电池座，并取下电池座。
安装和启动
|
107
安装导轨
注意: 方孔机架和无螺纹的圆孔机架的操作说明相同。 导轨适用于这两种机架。
图中所示的为方孔机架。

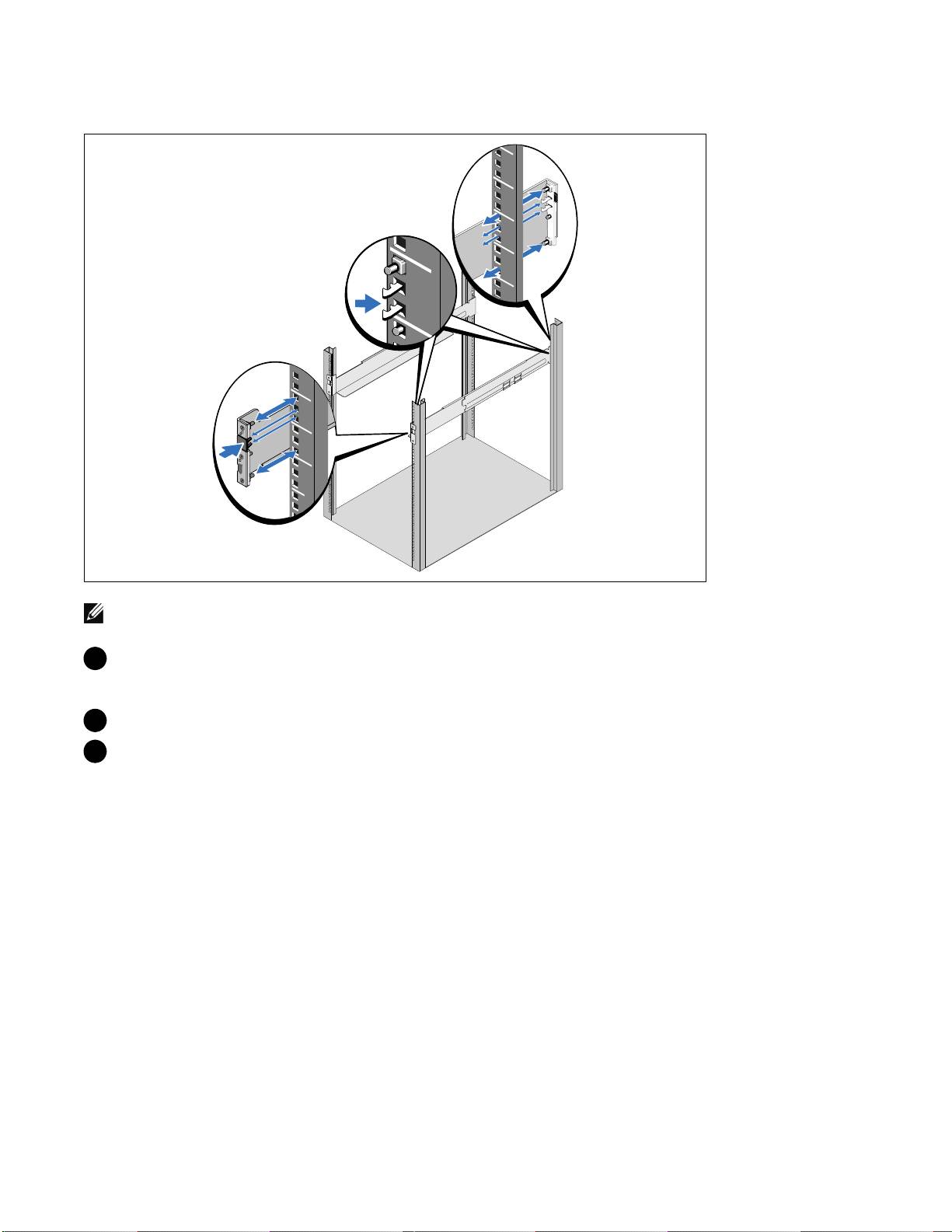

4 选择导轨中合适的孔将 UPS 定位于机架中所需的位置。
导轨应位于分配给 UPS 或 EBM 的 2U（或 3U（2700/2300W UPS 型号）)空间底部。
5 将左右导轨贴有“前面”（FRONT）的末端面向朝内。
6 将导轨连接到机架上：
啮合导轨的后端，直到其完全卡在纵向齿条凸缘上，并且钩锁锁定在其位置上。
朝前拉动导轨。
推动导轨的前端，直到其完全卡在纵向齿条凸缘上，并且钩锁锁定在其位置上。
108
|
安装和启动
安装机箱
7 将机箱滑入机架中。 对其余机箱重复以上步骤。
固定机箱
8 用固定架上的翼形螺钉将机箱前端固定到机架上。 用手拧紧；不要使用电动工具。
对其余机箱重复以上步骤。
安装和启动
|
109
安装电池座
注意: 连接电池时可能会发生少量电弧。 这是正常现象，不会损坏单元或存在任何安全隐患。
9 连接内部电池连接器，并再夹住电池右连接器。
10 关闭电池金属盖。
调整电池连接器，以使得门可以正确关闭。 将门轻轻地向右推，然后再向左推。
11 拧紧翼形螺钉。
将螺钉拧至 0.7 牛米（N·m） （6.2 磅英寸（lb in））。
110
|
安装和启动
安装 UPS 前盖

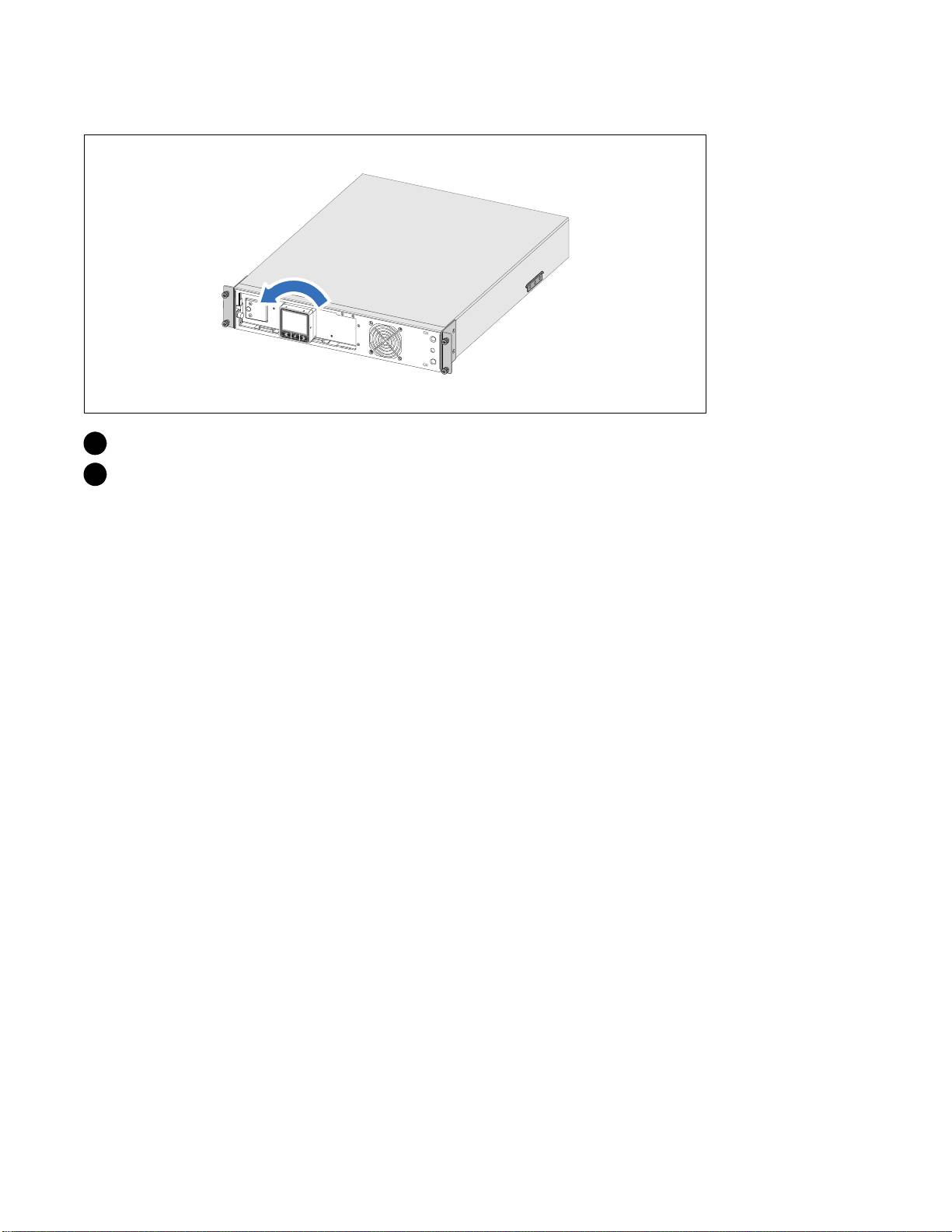

12 安装 UPS 前盖。
13 继续115页的“连接设备”。
塔式安装（仅限 2700W 型 UPS）
CAUTION: 机箱较重 (2700W：42 千克/92.6磅）。将机箱抬起放入基座至少需要两个人。
拆除固定架和后部紧固托架
®
1 用 Phillips
2号十字螺丝刀从 UPS 上拆下固定架和后部紧固托架。
安装和启动
|
111

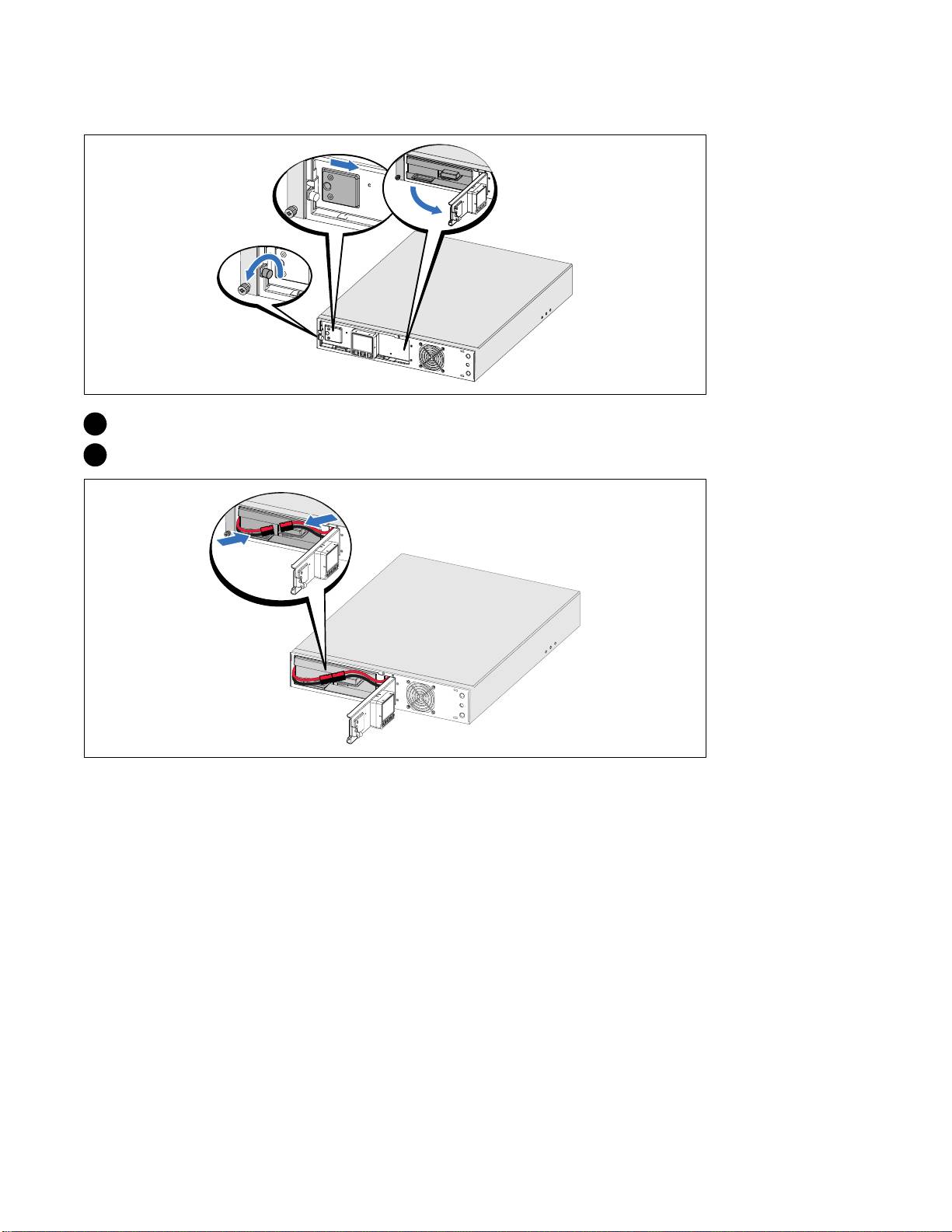

连接内部电池连接器
2 松开电池金属盖上的翼形螺钉，将盖滑向右边，打开。
3 连接内部电池接线器。
112
|
安装和启动
旋转 UPS 控制面板方向
4 逆时针旋转控制面板 90°。
5 关闭电池金属盖，并拧紧翼形螺钉。
将螺钉拧至 0.7 牛米（N·m） （6.2 磅英寸（lb in））。
安装和启动
|
113
安装 UPS 前盖
6 逆时针旋转 Dell 标志 90°，安装 UPS 前盖。
安装基座
注意: Dell 建议 UPS 后面板后面至少留有 63.5 毫米（mm）（2.5”）
的自由空间，机箱之间至少留有 127 毫米（mm）（5”）的自由空间。
7 将基架与机箱末端的孔对齐。将基座推至合适的位置。
114
|
安装和启动

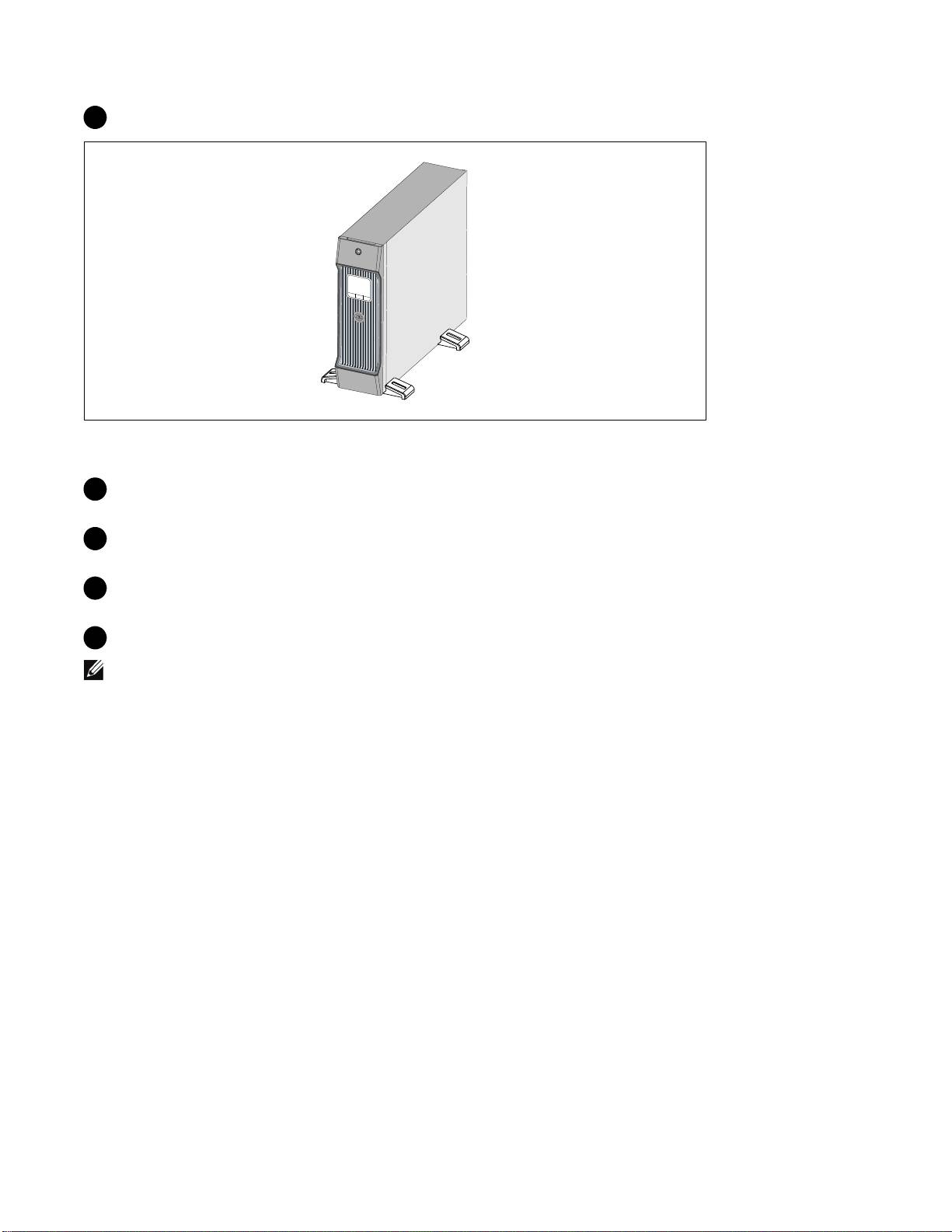

8 小心地放置机箱，使其保持直立。
连接设备
1
如果您计划使用Dell UPS 管理软件，用提供的电缆将您的电脑连接到 USB 端口或 RS-232
端口。
2 如果机架具有接地导体或连接有不接地金属块，请将接地电线（不提供）连接到接地连接螺
钉。
3 如果地方法规要求使用应急电源关闭（断开）开关，请参见
Dell 在线互动机架式 UPS
1000W, 1920/1500W, 和 2700/2300W 用户指南
中的“安装远程应急电源关闭”（REPO）。
4 将需要保护的设备插入 UPS 输出插座，但不要启动受保护的设备。
注意:
确保全部设备的总额定值不超过 UPS 的负载能力，以防止出现过载警报。
安装和启动
|
115
连接电源线

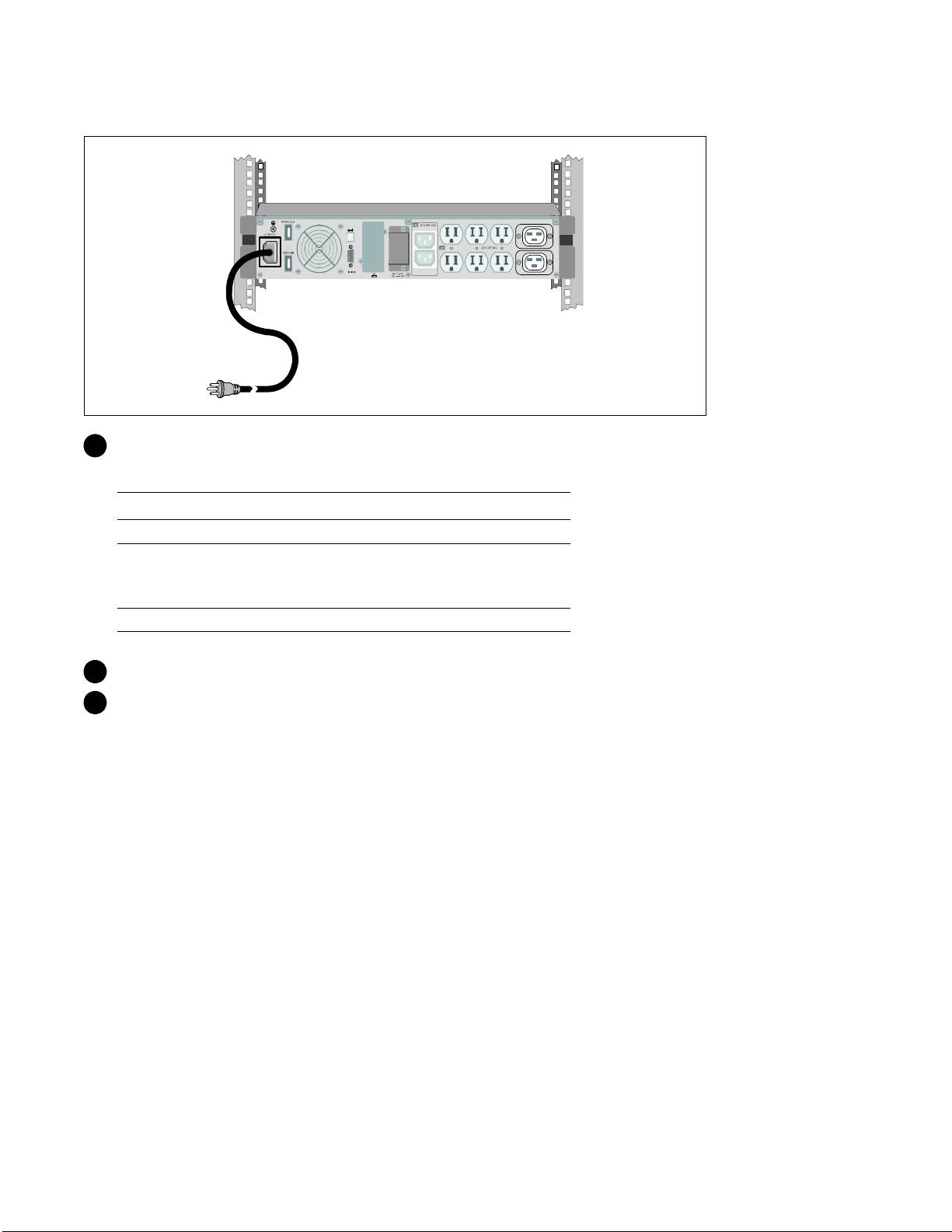

5 验证 UPS 的功率输入具有足够的上游过电流保护：
1.最小上游断路器额定值
UPS 输出功率 120V（伏） 208V（伏） 230V（伏）
1000W（瓦） 15A（安） — 15A（安）
1500W （瓦）
20A（安） — 15A（安）
（在100V（伏）时）
1920W（瓦）
2700W（瓦） 30A（安） 20A（安） 16A（安）
6 具有可拆卸电源线的模块。将可分开的 UPS 电源线插入 UPS 后面板上的输入接线器中。
7 将 UPS 电源线插入电源插座。
116
|
