Mise sous tension du système

Appuyez sur le bouton d'alimentation du système et sur celui du moniteur

(en option). Les voyants d'alimentation doivent s'allumer. Réglez le moniteur

jusqu'à ce que l'image soit correctement affichée.

Guide de mise en route 39

Anmerkungen, Hinweise und Vorsichtshinweise

ANMERKUNG: Eine ANMERKUNG macht auf wichtige Informationen

aufmerksam, die die Arbeit mit dem Computer erleichtern.

HINWEIS: Ein HINWEIS warnt vor möglichen Beschädigungen der Hardware

oder vor Datenverlust und zeigt auf, wie derartige Probleme vermieden werden

können.

VORSICHT: Hiermit werden Sie auf eine potentiell gefährliche Situation

hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod von Menschen

führen könnte.

Irrtümer und technische Änderungen vorbehalten.

© 2007 Dell Inc. Alle Rechte vorbehalten.

Die Vervielfältigung oder Wiedergabe in jeglicher Weise ohne vorherige schriftliche Genehmigung

von Dell sind strengstens untersagt.

In diesem Text verwendete Marken: Dell und das DELL Logo sind Marken von Dell Inc.; Intel

und Xeon sind eingetragene Marken von Intel Corporation; Microsoft, Windows und Windows Server

sind eingetragene Marken von Microsoft Corporation in den USA und/oder anderen Ländern; Red Hat

ist eine eingetragene Marke von Red Hat, Inc.; SUSE ist eine eingetragene Marke von Novell, Inc.

Alle anderen in dieser Dokumentation genannten Marken und Handelsbezeichnungen sind Eigentum

der jeweiligen Hersteller und Firmen. Dell Inc. erhebt keinen Anspruch auf Besitzrechte an Marken

und Handelsbezeichnungen mit Ausnahme der eigenen.

September 2007 Teilenr. XK944 Rev. A00

Systemmerkmale

Dies sind die wesentlichen Hardware- und Softwaremerkmale des Systems:

®

®

• Zwei oder vier Quad-Core-Prozessoren der Reihe Intel

Xeon

7300.

• Unterstützung für SMP (Symmetric Multiprocessing, Symmetrische

Parallelverarbeitung), das auf Systemen mit zwei oder vier Intel Xeon

Mikroprozessoren verfügbar ist. SMP verbessert die Gesamtsystem-

leistung, indem Mikroprozessorvorgänge auf die einzelnen Mikro-

prozessoren verteilt werden. Um diese Funktion zu nutzen, muss ein

Betriebssystem verwendet werden, das Multiprocessing unterstützt.

ANMERKUNG: Zur Installation von weiteren Mikroprozessoren im System

müssen entsprechende Upgrade-Kits bei Dell bestellt werden. Nicht alle

Versionen des Intel Xeon Mikroprozessors können als zusätzliche Mikro-

prozessoren eingesetzt werden. Im Upgradekit von Dell befindet sich die

korrekte Mikroprozessorversion sowie die Anweisungen für das Upgrade.

Alle Mikroprozessoren müssen die gleiche interne Betriebsfrequenz und

Cache-Speichergröße besitzen.

• Mindestens 2 GB Arbeitsspeicher auf Fully-Buffered-DIMMs (FBD)

mit 667 MHz, erweiterbar auf maximal 128 GB durch Installation von

Kombinationen aus Speichermodulen mit 512 MB, 1 GB, 2 GB oder

4 GB in den vier Speicher-Risern.

• Unterstützung für bis zu fünf interne, hot-plug-fähige 3,5-Zoll SAS-

Festplatten (Serial-Attached SCSI) oder bis zu acht interne, hot-plug-

fähige 2,5-Zoll SAS-Festplatten.

• Ein IDE-DVD-ROM/CD-RW-Laufwerk in Flachbauweise oder ein SATA-

DVD-ROM/CD-RW-Laufwerk in Flachbauweise (sofern verfügbar).

• Zwei hot-plug-fähige Netzteile in einer redundanten 1 + 1-Konfiguration.

• Vier Lüftermodule, jeweils bestehend aus zwei Doppelrotor-Lüftern,

damit insgesamt acht Lüfter.

• Drei PCI-Express-Steckplätze mit x4-Bandbreite und vier PCI-Express-

Steckplätze mit x8-Bandbreite.

Erste Schritte mit dem System 47

• E/A-Riserkarte mit vier integrierten Gigabit-Ethernet-NICs für Daten-

übertragungsraten von 10 Mb/s, 100 Mb/s und 1000 Mb/s.

• Ein dedizierter PCI-Steckplatz für eine integrierte RAID-Controllerkarte

mit 256 MB Cachespeicher und einer RAID-Batterie.

ANMERKUNG: Es wird kein Systemstart von einem externen Gerät an einem

SAS- oder SCSI-Adapter unterstützt, einschließlich SAS 5/E und PERC 5/E.

Aktuelle Informationen zum Systemstart von externen Laufwerken finden Sie

auf der Website support.dell.com.

• Vier USB 2.0-konforme Anschlüsse (zwei auf der Vorderseite und zwei

auf der Rückseite) zum Anschließen von externen Geräten wie Disketten-

laufwerk, CD-ROM-Laufwerk, Tastatur, Maus oder USB-Flash-Laufwerk.

• Optionaler Remote-Access-Controller (Dell Remote Assistant

Card / RAC) zur Fernverwaltung des Systems.

• Integriertes VGA-kompatibles Grafiksubsystem mit ATI ES1000

PCI-Grafikcontroller mit 33 MHz. Dieses Grafiksubsystem enthält

mindestens 16 MB Grafikspeicher mit Unterstützung für 2D-Grafik.

Die maximale Auflösung beträgt 1600 × 1200 bei 65 536 Farben.

True-Color-Darstellung wird für folgende Auflösungen unterstützt:

640 × 480, 800 × 600, 1024 × 768, 1280 × 1024. Bei installierter

optionaler RAC ist die maximale Bildschirmauflösung 1280 × 1024.

• Systemverwaltungselektronik zur Überwachung der Systemlüfter und

der kritischen Systemspannungen und -temperaturen. Die System-

verwaltungselektronik funktioniert im Verbund mit der System-

verwaltungssoftware.

• Auf der Rückseite stehen Anschlüsse für ein serielles Gerät, Bildschirm,

zwei USB-Anschlüsse sowie vier NIC-Anschlüsse zur Verfügung.

• Auf der Vorderseite sind ein Bildschirm- und zwei USB-Anschlüsse

vorhanden.

• LCD-Display (1 × 5) auf der Vorderseite zur Anzeige von System-ID

und Fehlermeldungen.

Weitere Informationen zu spezifischen Funktionen finden Sie unter

„Technische Daten“ auf Seite 56.

48 Erste Schritte mit dem System

Unterstützte Betriebssysteme

®

®

• Microsoft

Windows Server

2003

• Microsoft Windows Server 2003 R2 mit SP2

®

•Red Hat

Enterprise Linux 4 (Version 4.5)

• Red Hat Enterprise Linux Server 5

®

•SUSE

Linux Enterprise Server 9 (x86_64)

• SUSE Linux Enterprise Server 10 (x86_64)

Weitere nützliche Informationen

VORSICHT: Das Produktinformationshandbuch enthält wichtige Informationen

zu Sicherheits- und Betriebsbestimmungen. Garantiebestimmungen können

als separates Dokument beigelegt sein.

• Im zusammen mit der Rack-Lösung gelieferten

Rack-Installations-

handbuch

oder in der

Rack-Installationsanleitung

ist beschrieben,

wie das System in einem Rack installiert wird.

•Im

Hardware-Benutzerhandbuch

erhalten Sie Informationen über

Systemfunktionen, zur Fehlerbehebung am System und zum Installieren

oder Austauschen von Systemkomponenten. Dieses Dokument befindet

sich auf den zusammen mit dem System gelieferten CDs und kann

unter

support.dell.com

heruntergeladen werden.

• Mitgelieferte CDs enthalten Dokumentation und Dienstprogramme

zur Konfiguration und Verwaltung des Systems.

Erste Schritte mit dem System 49

• Möglicherweise sind auch aktualisierte Dokumente beigelegt, in denen

Änderungen am System, an der Software oder an der Dokumentation

beschrieben sind.

ANMERKUNG: Wenn auf der Website support.dell.com aktualisierte

Dokumente vorliegen, lesen Sie diese immer zuerst, denn frühere

Informationen werden damit gegebenenfalls ungültig.

• Möglicherweise sind Versionshinweise oder Infodateien vorhanden.

Diese enthalten Aktualisierungen zum System oder zur Dokumentation

bzw. detailliertes technisches Referenzmaterial für erfahrene Benutzer

oder Techniker.

Technische Unterstützung

Falls Sie einen Vorgang in diesem Handbuch nicht nachvollziehen

können oder das System sich nicht wie erwartet verhält, nehmen Sie

das

Hardware-Benutzerhandbuch

zur Hand.

Dell™ bietet Unternehmenstraining und Zertifizierung an.

Weitere Informationen finden Sie unter

www.dell.com/training

.

Diese Dienstleistungen stehen unter Umständen nicht an allen

Standorten zur Verfügung.

Installation und Konfiguration

VORSICHT: Bevor Sie mit dem folgenden Verfahren beginnen, lesen Sie

zunächst die Sicherheitshinweise und wichtigen Vorschriften im Produkt-

informationshandbuch durch.

In diesem Abschnitt ist die erstmalige Einrichtung des Systems beschrieben.

50 Erste Schritte mit dem System

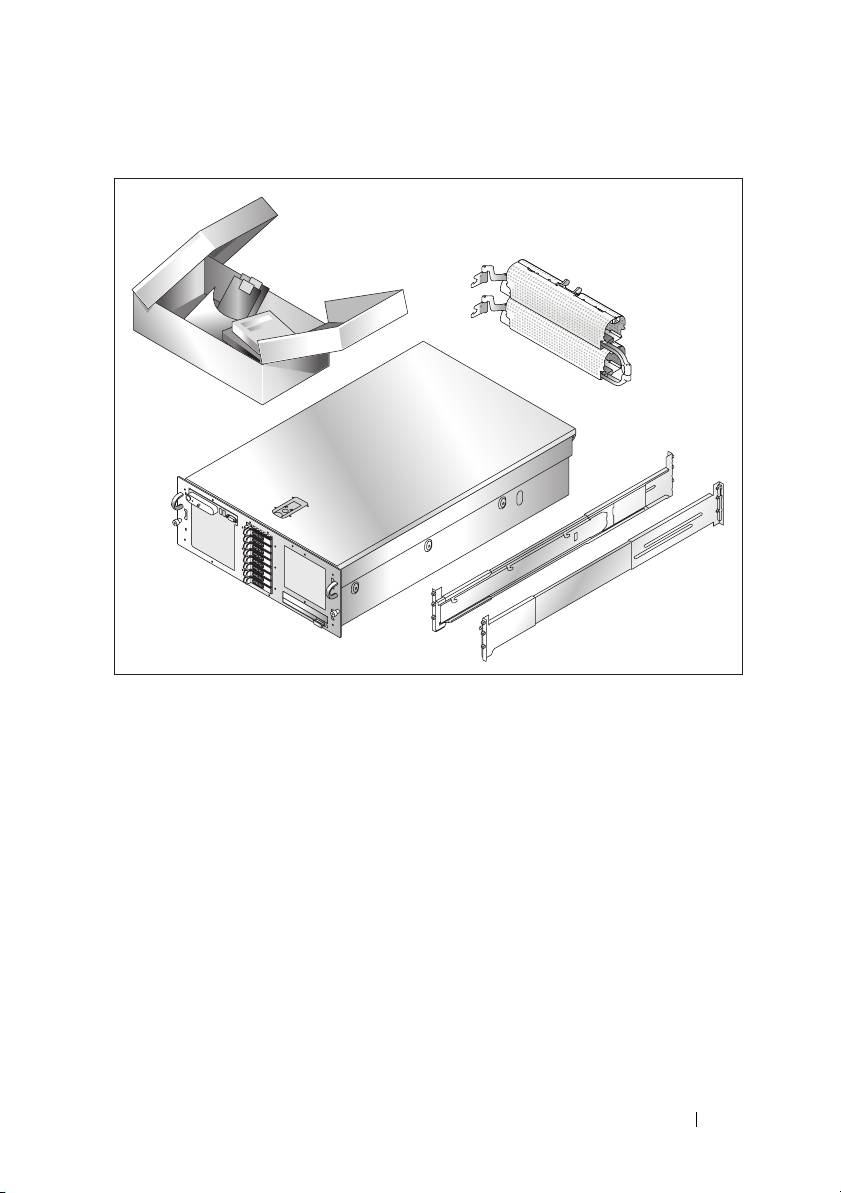

Auspacken des Systems

Entnehmen Sie das System der Verpackung und identifizieren Sie die einzelnen

Komponenten. Bewahren Sie das Verpackungsmaterial für möglichen späteren

Gebrauch auf.

Erste Schritte mit dem System 51

Installation der Schienen und des Systems in einem Rack

Wenn Sie die Sicherheitshinweise in der Dokumentation zur Rack-Installation

für das System gelesen haben, können Sie die Schienen und das System

im Rack installieren.

Wie Sie das System in einem Rack installieren, erfahren Sie in

der Dokumentation zur Rack-Installation.

52 Erste Schritte mit dem System

Anschließen von Tastatur, Maus und Bildschirm

Schließen Sie die Tastatur, die Maus und den Bildschirm (optional) an.

Die Anschlüsse auf der Rückseite des Systems sind mit Symbolen

gekennzeichnet, mit denen sich die entsprechenden Kabel zuordnen

lassen. Denken Sie daran, gegebenenfalls die Schrauben am Stecker

des Bildschirmkabels festzuziehen.

Erste Schritte mit dem System 53

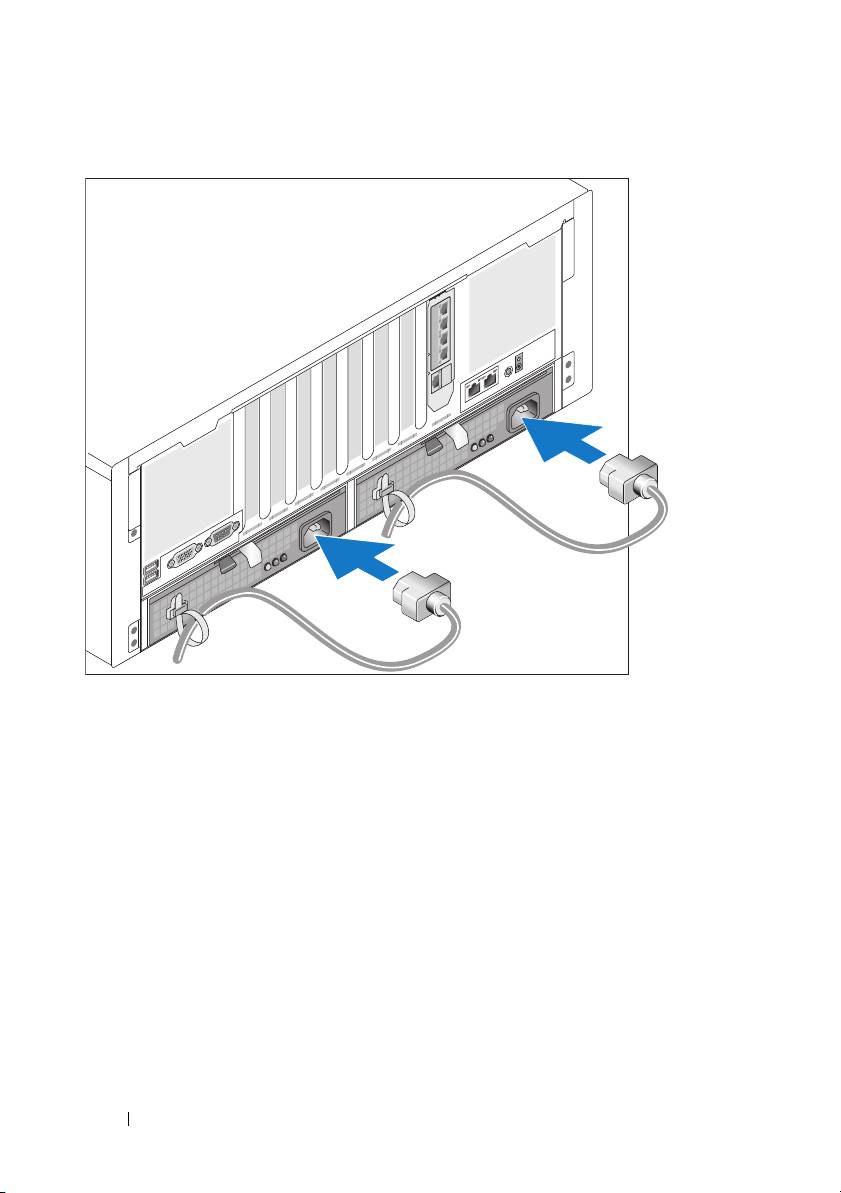

Anschließen der Stromversorgung

Verbinden Sie das bzw. die Netzstromkabel mit dem System.

Befestigen Sie die Kabel mit den vorgesehenen Streifen am Kabelarm.

Verbinden Sie das andere Ende des Kabels mit einer geerdeten Steckdose

oder mit einer separaten Spannungsquelle, etwa einer unterbrechungsfreien

Stromversorgung (USV) oder einem Stromverteiler.

54 Erste Schritte mit dem System

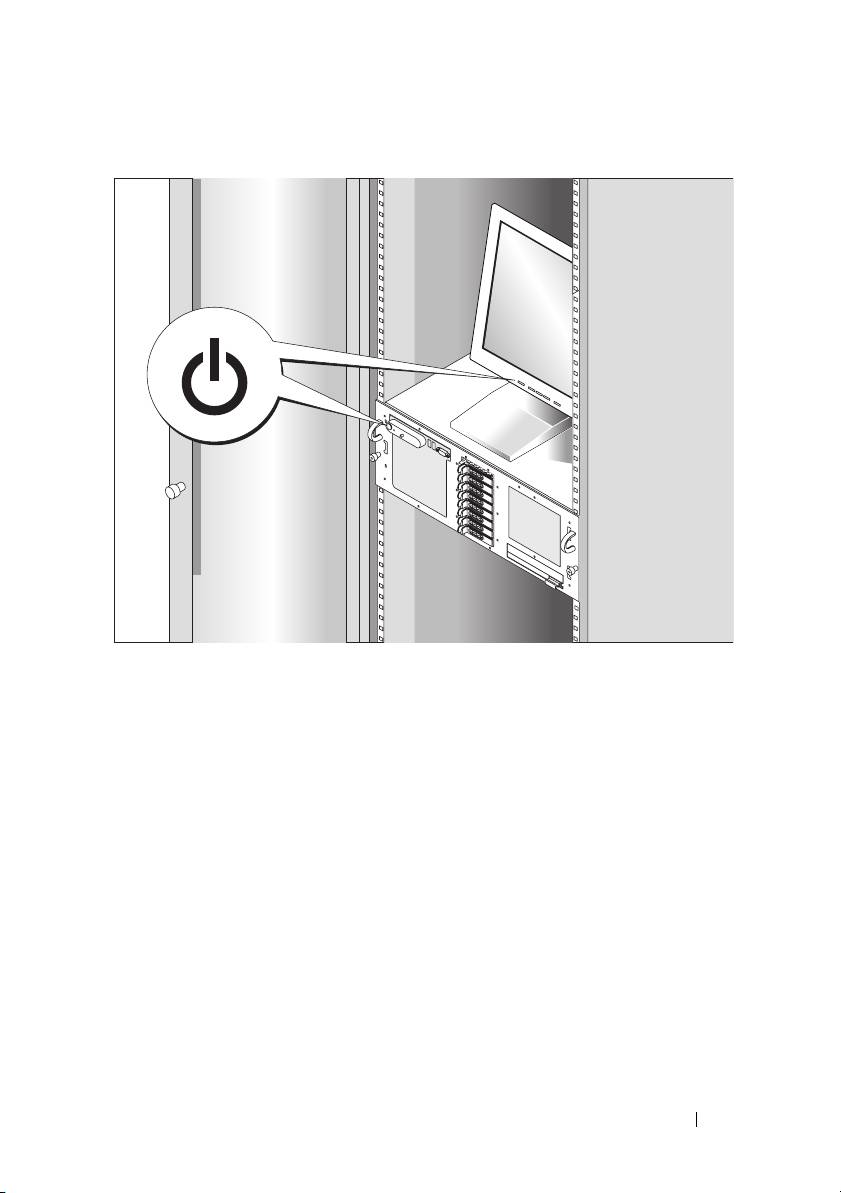

Einschalten des Systems

Drücken Sie den Netzschalter am System und am Bildschirm (optional), um

das System einzuschalten. Daraufhin sollten die Betriebsanzeigen aufleuchten.

Stellen Sie den Bildschirm ein, bis die Anzeige zufriedenstellend ist.

Erste Schritte mit dem System 55
