Dell Latitude E4200: Document/Media/Label Contents

book.book Page 14 Friday, August 1, 2008 12:53 PM

Pogled sa strane

1

1 medijski pogon

Pogled straga

1

1 USB priključci (2)

14

Medijska osnova

book.book Page 15 Friday, August 1, 2008 12:53 PM

Postavljanje računala na medijsku osnovu

1

Prije nego što prvi puta priključite svoje računalo, operacijski sustav

mora dovršiti postupak postavljanja. Da biste provjerili je li postavljanje

operacijskog sustava završeno:

a

Uvjerite se da računalo nije spojeno na medijsku osnovu.

b

Uključite računalo.

®

®

c

Provjerite prikazuje li se radna površina Microsoft

Windows

.

d

Isključite računalo pomoću izbornika Windows

Start

.

2

Poravnajte prednji dio računala s prednjim dijelom medijske osnove

i spustite računalo u medijsku osnovu.

1

2

1 prednja strana računala 2 medijska osnova

Medijska osnova

15

book.book Page 16 Friday, August 1, 2008 12:53 PM

3

Lagano pritisnite računalo u medijsku osnovu dok ne sjedne na mjesto.

NAPOMENA:

Vaše računalo treba biti isključeno samo kada prvi puta

postavljate računalo na medijsku osnovu.

4

Uključite računalo.

Operacijski sustav prepoznaje medijsku osnovu.

Isključivanje računala s medijske osnove

1

Prije isključivanja računala, spremite i zatvorite otvorene datoteke i izađite

iz otvorenih programa.

2

Povucite polugu za otpušanje prema prednjem dijelu računala.

3

Podignite računalo iz medijske osnove.

16

Medijska osnova

Uklanjanje medijskog pogona

iz medijske osnove

1

Pronađite vijak u sredini medijske osnove na istoj strani na kojoj se nalazi

priključak za računalo i uklonite ga.

2

Povucite medijski pogon iz medijske osnove.

3

1 medijski pogon 2 priključak za spajanje

3 vijak 4 medijska osnova

Medijska osnova

17

book.book Page 17 Friday, August 1, 2008 12:53 PM

2

4

book.book Page 18 Friday, August 1, 2008 12:53 PM

Zamjena medijskog pogona

u medijskoj osnovi

1

Izvucite medijski pogon iz medijske osnove.

2

Vratite vijak koji drži medijski pogon na mjestu na medijsku osnovu.

Priključivanje i isključivanje vanjskih

pogona

•

Da biste priključili vanjski pogon kao što je CD, CD-RW ili DVD/CD-RW

pogon dok je računalo isključeno, priključite kabel pogona na USB

priključak na medijskoj osnovi (pogledajte „Pogled straga“ na stranici 14).

•

Da biste isključili vanjski pogon dok je računalo isključeno, isključite kabel

pogona iz USB priključka.

•

Da biste priključili i isključili pogone dok je računalo uključeno, pogledajte

„Zamjena vanjskih pogona dok je računalo Uključeno“ na stranici 18.

OBAVIJEST:

Da biste spriječili nastanak oštećenja na vanjskim pogonima,

pohranite ih na suhom mjestu kada nisu priključeni na računalo. Nemojte

ih pritiskati ili na njih stavljati teške predmete dok su odloženi.

Zamjena vanjskih pogona

dok je računalo Uključeno

1

Dvaput kliknite ikonu

Isključi ili izbaci hardver

na traci zadataka sustava

Windows.

2

Kliknite pogon koji želite izbaciti.

3

Uklonite kabel pogona iz USB priključka.

4

Priključite novi pogon tako da kabel pogona uključite u USB priključak.

Operacijski sustav prepoznaje novi pogon.

Ako je potrebno, unesite lozinku da biste otključali računalo.

18

Medijska osnova

book.book Page 19 Friday, August 1, 2008 12:53 PM

Specifikacije

Fizičke karakteristike

Visina 12,5 mm (0,5 inča)

Širina 278,2 mm (10,95 inča)

Dubina 190,5 mm (7,5 inča)

Težina 435,8 g (0,97 lb)

Ulazi i priključci

USB dva 4-pinska priključka usklađena

s USB standardom

Priključna stanica za E-seriju 144-pinski priključak

Traženje informacija

NAPOMENA:

Neke značajke možda neće biti dostupne na vašoj medijskoj

osnovi ili računalu ili u određenim zemljama.

NAPOMENA:

Dodatne informacije možete pronaći uz medijsku osnovu

ili računalo.

Dokument/Mediji/Oznaka Sadržaj

Servisna oznaka/Kôd za brzu uslugu

•

Servisnu oznaku koristite za identifikaciju

svog računala prilikom korištenja

Servisna oznaka/Kôd za brzu uslugu

support.dell.com

ili kontaktiranja službe

nalazi se na vašem računalu.

za podršku.

•

Kada kontaktirate službu za podršku,

unesite brzi servisni kod za usmjeravanje

vašeg poziva.

Upute za postav računala

•

Opće upute za postavljanje računala

i brze referentne informacije

•

Tehničke specifikacije vašeg računala

Vodič za postav i brzi referentni vodič

•

Rješavanje problema i informacije

možda su vam poslani uz vaše računalo.

o softveru

Medijska osnova

19

book.book Page 20 Friday, August 1, 2008 12:53 PM

Dokument/Mediji/Oznaka Sadržaj

Medij Drivers and Utilities

•

Dijagnostički program za vaše računalo

Medij

Drivers and Utilities

je CD ili DVD

•

Upravljački programi za vaše računalo

koji je možda isporučen sa vašim računalom.

NAPOMENA:

Ažurirane upravljačke

programe i dokumentaciju možete

pronaći na

support.dell.com

.

Dokumentacija o sigurnosti, zakonskim

•

Informacije o jamstvu

odredbama, jamstvu i podršci

•

Uvjeti i odredbe (samo SAD)

Ove informacije možda su isporučene

•

Sigurnosne upute

s vašim računalom. Za dodatne informacije

•

Informacije o zakonskim odredbama

o propisima pogledajte početnu stranicu

Usklađenosti sa zakonskim propisima

•

Informacije o ergonomiji

na

www.dell.com

na adresi:

•

Licencni sporazum s krajnjim korisnikom

www.dell.com/regulatory_compliance

.

20

Medijska osnova

book.book Page 21 Tuesday, July 29, 2008 5:47 PM

Multimediální stanice

Dell™ Latitude™ E4200

Model PR15S

www.dell.com | support.dell.com

book.book Page 22 Tuesday, July 29, 2008 5:47 PM

Poznámky a upozornění

POZNÁMKA:

POZNÁMKA označuje důležité informace, které pomáhají

lepšímu využití počítače.

UPOZORNĚNÍ:

UPOZORNĚNÍ označuje nebezpečí poškození hardwaru

nebo ztráty dat a popisuje, jak se lze problému vyhnout.

POZOR: POZOR upozorňuje na potenciální poškození majetku a riziko

úrazu nebo smrti.

____________________

Informace v tomto dokumentu se mohou bez předchozího upozornění změnit.

© 2008 Dell Inc. Všechna práva vyhrazena.

Jakákoli reprodukce těchto materiálů bez písemného povolení společnosti Dell Inc. je přísně zakázána.

Ochranné známky použité v tomto textu: Dell, logo DELL a Latitude jsou ochrannými známkami

společnosti Dell Inc.; Microsoft a Windows jsou registrované ochranné známky společnosti

Microsoft Corporation v USA a dalších zemích.

V tomto dokumentu mohou být použity další ochranné známky a obchodní názvy buď s odkazem

na právnické osoby a organizace, které uplatňují na dané ochranné známky a obchodní názvy nárok,

nebo s odkazem na jejich produkty. Společnost Dell Inc. se zříká všech vlastnických nároků na

ochranné známky a obchodní značky jiné než vlastní.

Model PR15S

Červenec 2008 Č. dílu R962J Rev. A00

Multimediální stanice

Multimediální stanice poskytuje multimediální kapacitu vašeho počítače Dell™

Latitude™ E4200

. Multimediální stanice je připojena ke spodní části počítače.

Pohled shora

1 dokovací konektor 2 uvolňovací zoubky (2)

3 uvolňovací páčka 4 připojovací háčky

Multimediální stanice

23

4

book.book Page 23 Tuesday, July 29, 2008 5:47 PM

3

book.book Page 30 Tuesday, July 29, 2008 5:47 PM

Dokument, médium nebo štítek Obsah

Médium Drivers and Utilities

•

Diagnostický program pro počítač

Médium

Drivers and Utilities

je disk CD

•

Ovladače pro počítač

nebo DVD, který byl pravděpodobně dodán

POZNÁMKA:

Nejnovější ovladače

s počítačem.

a aktualizace dokumentace jsou

k dispozici na webu

support.dell.com

.

Dokumentace s bezpečnostními pokyny,

•

Informace o záruce

předpisy, informacemi o záruce a

•

Podmínky (pouze USA)

informacemi o podpoře

•

Bezpečnostní pokyny

Tento typ informací může být dodán

•

Informace o předpisech

s počítačem. Další informace o předpisech

najdete na webu

www.dell.com

na

•

Informace o ergonomii

domovské stránce Regulatory Compliance

•

Licenční smlouva s koncovým

(Soulad s předpisy) na této adrese:

uživatelem

www.dell.com/regulatory_compliance

.

30

Multimediální stanice

book.book Page 31 Tuesday, July 29, 2008 5:54 PM

Βάση µέσων Dell™

Latitude™ E4200

Πρότυπο PR15S

www.dell.com | support.dell.com

book.book Page 32 Tuesday, July 29, 2008 5:54 PM

Σηµειώσεις, ειδοποιήσεις και προσοχή

ΣΗΜΕΙΩΣΗ:

Η ΣΗΜΕΙΩΣΗ υποδεικνύει σηµαντικές πληροφορίες

που σας βοηθούν να χρησιµοποιείτε καλύτερα τον υπολογιστή σας.

ΕΙ∆ΟΠΟΙΗΣΗ:

Η ΕΙ∆ΟΠΟΙΗΣΗ υποδηλώνει είτε δυνητική βλάβη υλικού

είτε απώλεια δεδοµένων και υποδεικνύει τον τρόπο, µε τον οποίο µπορείτε

να αποφύγετε το πρόβληµα.

ΠΡΟΣΟΧΗ: Η ΠΡΟΣΟΧΗ υποδηλώνει δυνητική βλάβη υλικού,

τραυµατισµό ή θάνατο.

____________________

Οι πληροφορίες αυτού του εγγράφου µπορεί να αλλάξουν χωρίς προειδοποίηση.

© 2008 Dell Inc. Με επιφύλαξη παντός δικαιώµατος.

Απαγορεύεται αυστηρώς η αναπαραγωγή αυτών των υλικών µε οποιονδήποτε τρόπο χωρίς την

έγγραφη άδεια της Dell Inc.

Εµπορικά σήµατα που χρησιµοποιούνται στο παρόν έγγραφο: Η ονοµασία Dell, το λογότυπο DELL

και η ονοµασία Latitude είναι εµπορικά σήµατα της Dell Inc. Οι ονοµασίες Microsoft και Windows

είναι εµπορικά σήµατα της Microsoft Corporation στις Ηνωµένες Πολιτείες ή/και σε άλλες χώρες.

Άλλα εµπορικά σήµατα και εµπορικές ονοµασίες µπορεί να χρησιµοποιούνται στο παρόν

έγγραφο αναφερόµενα είτε στους κατόχους των σηµάτων και των ονοµάτων είτε στα προϊόντα τους.

Η Dell Inc. παραιτείται από κάθε δικαίωµα σε εµπορικά σήµατα και εµπορικές ονοµασίες τρίτων.

Μοντέλο PR15S

Ιούλιος 2008 P/N R962J Αναθ. A00

Βάση µέσων

Η βάση µέσων παρέχει δυνατότητα ύπαρξης µέσων στο Dell™ Latitude™ E4200.

Η βάση µέσων προσαρτάται στο κάτω µέρος του υπολογιστή.

Επάνω προβολή

1 υποδοχή σύνδεσης 2 γλωττίδες απελευθέρωσης (2)

3 µοχλός απελευθέρωσης 4 άγκιστρα προσάρτησης

Βάση µέσων

33

4

book.book Page 33 Tuesday, July 29, 2008 5:54 PM

3

book.book Page 34 Tuesday, July 29, 2008 5:54 PM

Πλευρική προβολή

1

1 µονάδα δίσκου µέσων

Πίσω όψη

1

1 Θύρες USB (2)

34

Βάση µέσων

book.book Page 35 Tuesday, July 29, 2008 5:54 PM

Σύνδεση του υπολογιστή σας στη βάση

µέσων

1

Πριν συνδέσετε αρχικά τον υπολογιστή σας, το λειτουργικό σύστηµα πρέπει

να ολοκληρώσει τη διαδικασία ρύθµισης. Για να βεβαιωθείτε ότι η ρύθµιση

του λειτουργικού συστήµατος ολοκληρώθηκε:

a

βεβαιωθείτε ότι ο υπολογιστής δεν είναι συνδεδεµένος στη βάση µέσων.

b

Ενεργοποιήστε τον υπολογιστή.

c

Επαληθεύστε ότι εµφανίζεται η επιφάνεια εργασίας των

®

®

Microsoft

Windows

.

d

Τερµατίστε τη λειτουργία του υπολογιστή µέσω του µενού

Start

(Έναρξη) των Windows.

2

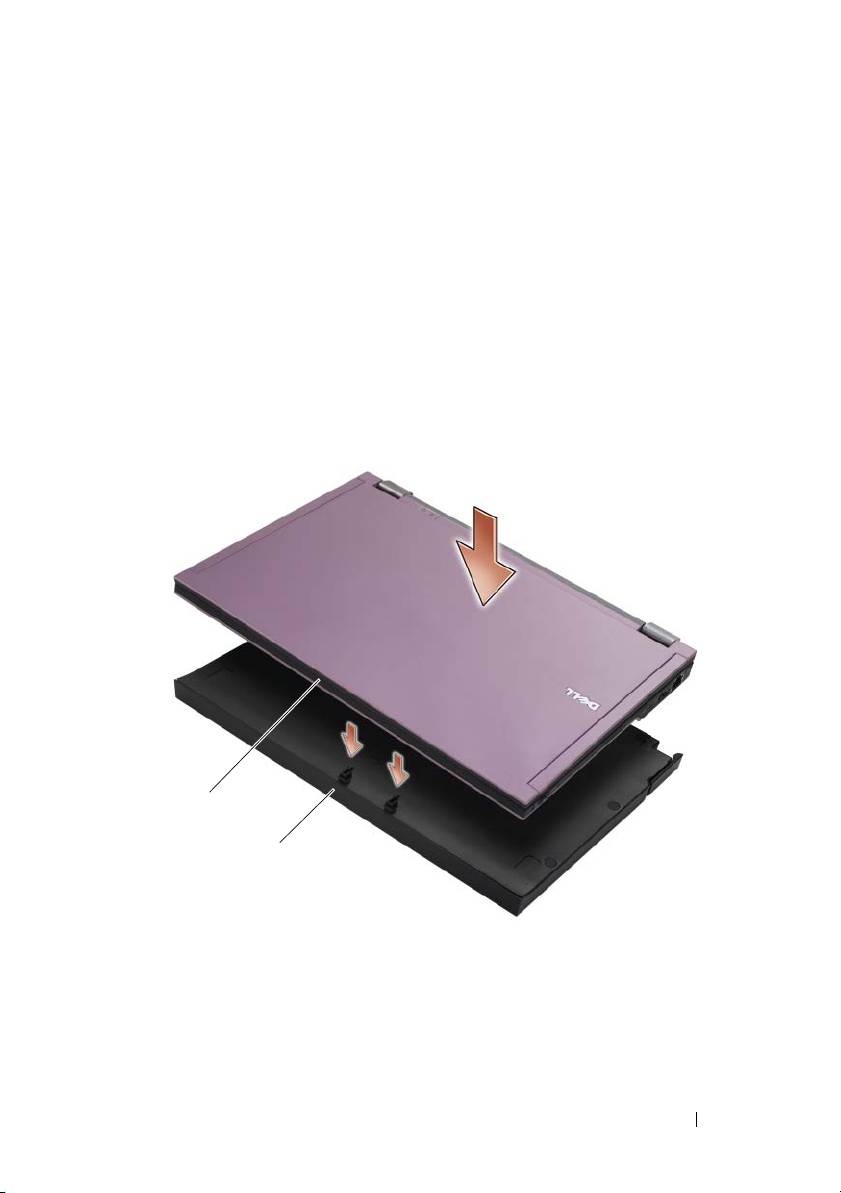

Ευθυγραµµίστε το µπροστινό µέρος του υπολογιστή µε το µπροστινό

µέρος της βάσης µέσων και χαµηλώστε τον υπολογιστή στη βάση µέσων.

1

2

1 µπροστινή πλευρά υπολογιστή 2 βάση µέσων

Βάση µέσων

35

book.book Page 36 Tuesday, July 29, 2008 5:54 PM

3

Πιέστε ελαφρά τον υπολογιστή στη βάση µέσων, µέχρι να ασφαλίσει

στη θέση του.

ΣΗΜΕΙΩΣΗ:

Ο υπολογιστής σας πρέπει να είναι απενεργοποιηµένος

µόνο κατά την πρώτη σύνδεση του υπολογιστή.

4

Ενεργοποιήστε τον υπολογιστή.

Το λειτουργικό σύστηµα αναγνωρίζει τη βάση µέσων.

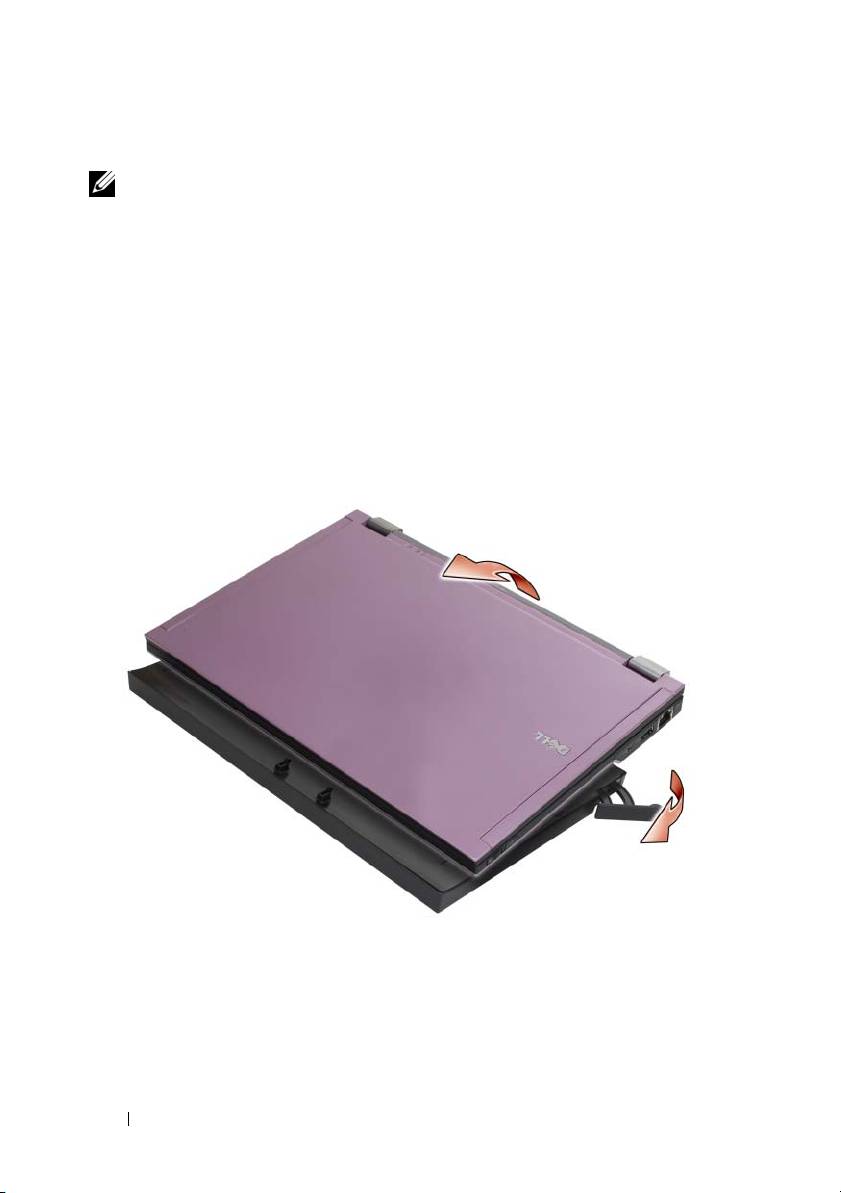

Αποσύνδεση του υπολογιστή σας

από τη βάση µέσων

1

Πριν αποσυνδέσετε τον υπολογιστή σας, αποθηκεύστε και κλείστε

τυχόν ανοικτά αρχεία και πραγµατοποιήστε έξοδο από τυχόν ανοικτά

προγράµµατα.

2

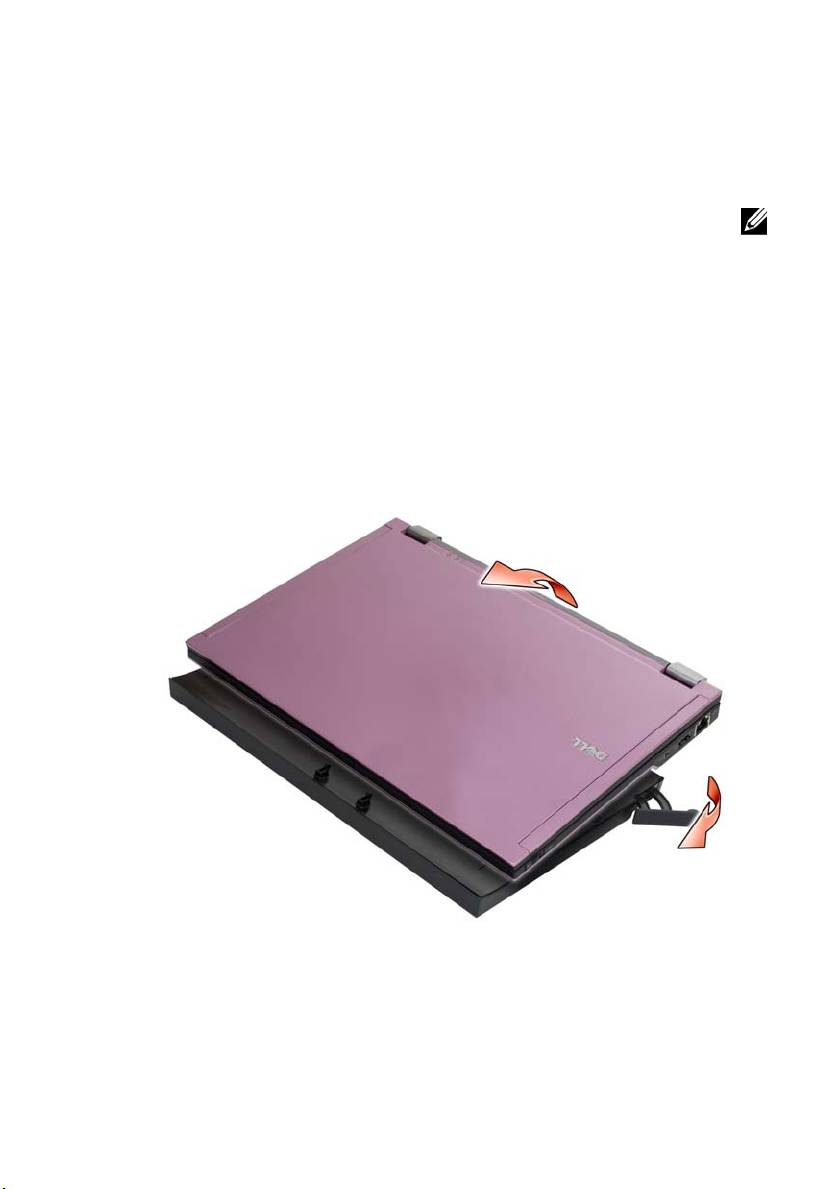

Τραβήξτε το µοχλό απελευθέρωσης προς το µπροστινό µέρος του

υπολογιστή.

3

Ανασηκώστε και αφαιρέστε τον υπολογιστή από τη βάση µέσων.

36

Βάση µέσων

Αφαίρεση της µονάδας δίσκου µέσων

από τη βάση µέσων

1

Εντοπίστε τη βίδα στη µέση της βάσης µέσων στην ίδια πλευρά

µε την υποδοχή σύνδεσης και αφαιρέστε τη βίδα.

2

Σύρετε τη µονάδα δίσκου µέσων και αφαιρέστε την από τη βάση µέσων.

3

1 µονάδα δίσκου µέσων 2 υποδοχή σύνδεσης

3 βίδα 4 βάση µέσων

Βάση µέσων

37

book.book Page 37 Tuesday, July 29, 2008 5:54 PM

2

4

book.book Page 38 Tuesday, July 29, 2008 5:54 PM

Αντικατάσταση της µονάδας δίσκου

µέσων στη βάση µέσων

1

Σύρετε τη µονάδα δίσκου µέσων στο εσωτερικό της βάσης µέσων.

2

Επανατοποθετήστε τη βίδα στη βάση µέσων που στηρίζει τη µονάδα δίσκου

µέσων στη θέση της

Σύνδεση και αποσύνδεση εξωτερικών

µονάδων δίσκων

•

Για να συνδέσετε µια εξωτερική µονάδα δίσκων, όπως µια µονάδα δίσκου

CD, CD-RW ή DVD/CD-RW, ενώ ο υπολογιστής είναι απενεργοποιηµένος,

συνδέστε το καλώδιο της µονάδας δίσκου στη θύρα USB της βάσης µέσων

(βλέπε «Πίσω όψη» στη σελίδα 34).

•

Για να αποσυνδέσετε µια εξωτερική µονάδα δίσκου, ενώ ο υπολογιστής

είναι απενεργοποιηµένος, αφαιρέστε το καλώδιο της µονάδας δίσκου από

τη θύρα USB.

•

Για τη σύνδεση και την αποσύνδεση µονάδων δίσκων, ενώ ο υπολογιστής

είναι ενεργοποιηµένος, ανατρέξτε στην ενότητα «Αλλαγή εξωτερικών

µονάδων δίσκων, ενώ ο υπολογιστής είναι ενεργοποιηµένος» στη σελίδα 39.

ΕΙ∆ΟΠΟΙΗΣΗ:

Για την πρόληψη βλαβών στις εξωτερικές µονάδες δίσκου,

αποθηκεύστε τις σε ένα ασφαλές, ξηρό µέρος, όταν δεν είναι συνδεδεµένες

στον υπολογιστή. Αποφύγετε την πίεση ή την τοποθέτηση βαριών

αντικειµένων επάνω του, κατά την αποθήκευση.

38

Βάση µέσων

book.book Page 39 Tuesday, July 29, 2008 5:54 PM

Αλλαγή εξωτερικών µονάδων δίσκων,

ενώ ο υπολογιστής είναι ενεργοποιηµένος

1

Κάντε διπλό κλικ στο εικονίδιο

Αποσύνδεση ή εξαγωγή υλικού

στη γραµµή

εργασιών των Windows.

2

Κάντε κλικ στη µονάδα δίσκου που θέλετε να εξάγετε.

3

Αφαιρέστε το καλώδιο της µονάδας δίσκου από τη θύρα USB.

4

Συνδέστε τη νέα µονάδα δίσκου, συνδέοντας το καλώδιο της µονάδας

δίσκου στη θύρα USB.

Το λειτουργικό σύστηµα αναγνωρίζει τη νέα µονάδα δίσκου.

Αν είναι απαραίτητο, καταχωρήστε τον κωδικό πρόσβασης, για να ξεκλειδώσετε

τον υπολογιστή.

Προδιαγραφές

Φυσικά χαρακτηριστικά

Ύψος 12,5 χιλ. (0,5 ίντσες)

Πλάτος 278,2 χιλ. (10,95 ίντσες)

Βάθος 190,5 χιλ. (7,5 ίντσες)

Βάρος 435,8 κιλά (0,97 λίβρες)

Θύρες και σύνδεσµοι

USB δύο σύνδεσµοι 4 ακίδων, συµβατoί µε USB

Σύνδεση E-family σύνδεσµος 144 ακίδων

Βάση µέσων

39

book.book Page 46 Friday, August 1, 2008 1:02 PM

Oldalnézet

1

1 médiameghajtó

Hátulnézet

1

1 USB-portok (2)

46

Médiabázis

book.book Page 47 Friday, August 1, 2008 1:02 PM

A számítógép dokkolása a médiabázishoz

1

A számítógép első dokkolása előtt az operációs rendszernek végre kell

hajtania a telepítési eljárásokat. Az operációs rendszer telepítésének

ellenőrzése:

a

Győződjön meg arról, hogy a számítógép nincs csatlakoztatva

a médiabázishoz.

b

Kapcsolja be a számítógépet.

®

®

c

Várja meg, amíg megjelenik a Microsoft

Windows

asztal.

d

A

Start

menün keresztül kapcsolja ki a számítógépet.

2

Igazítsa a számítógép elejét a médiabázis elejéhez, és nyomja a számítógépet

a médiabázisra.

1

2

1 a számítógép előlapja 2 médiabázis

Médiabázis

47

book.book Page 48 Friday, August 1, 2008 1:02 PM

3

Óvatosan nyomja a számítógépet a médiabázisra, amíg a helyére kattan.

MEGJEGYZÉS:

A számítógépet csak akkor kell kikapcsolni, amikor azt

első alkalommal csatlakoztatja.

4

Kapcsolja be a számítógépet.

Az operációs rendszer felismeri a médiabázist.

A számítógép leválasztása

a médiabázisról

1

A számítógép leválasztása előtt mentsen és zárjon be minden megnyitott

fájlt, illetve lépjen ki minden megnyitott programból.

2

Húzza a kioldókart a számítógép eleje felé.

3

Emelje le a számítógépet a médiabázisról.

48

Médiabázis

A médiameghajtó eltávolítása

a médiabázisból

1

Keresse meg a médiabázis közepén, a dokkolócsatlakozóval azonos oldalon

található csavart, és hajtsa ki azt.

2

Csúsztassa ki a médiameghajtót a médiabázisból.

3

1 médiameghajtó 2 dokkolócsatlakozó

3 csavar 4 médiabázis

Médiabázis

49

book.book Page 49 Friday, August 1, 2008 1:02 PM

2

4

book.book Page 50 Friday, August 1, 2008 1:02 PM

A médiameghajtó behelyezése

a médiabázisba

1

Csúsztassa a médiameghajtót a médiabázisba.

2

Hajtsa vissza a médiameghajtót a médiabázishoz rögzítő csavart.

Külső meghajtók csatlakoztatása

és leválasztása

•

Ha külső meghajtót (például CD-, CD-RW- vagy DVD/CD-RW-meghajtót)

szeretne csatlakoztatni a számítógép kikapcsolt állapotában, csatlakoztassa

a meghajtó kábelét a médiabázison található USB-csatlakozóhoz

(lásd: „Hátulnézet”, 46. oldal).

•

Ha egy külső meghajtót le szeretne választani a számítógép kikapcsolt

állapota mellett, húzza ki a meghajtó kábelét az USB-csatlakozóból.

•

Ha a meghajtót a számítógép bekapcsolt állapota mellett szeretné

csatlakoztatni vagy leválasztani, lásd: „A külső meghajtó cseréje a

számítógép bekapcsolt állapota mellett”, 50. oldal.

FIGYELMEZTETÉS:

A külső meghajtót a sérülés elkerülése érdekében

biztonságos, száraz helyen tárolja, amikor nincs a számítógéphez

csatlakoztatva. A tárolás során ne tegye ki a meghajtót nagy nyomásnak,

illetve ne helyezzen rá nehéz tárgyat.

A külső meghajtó cseréje a számítógép

bekapcsolt állapota mellett

1

A Windows tálcán kattintson duplán az

Unplug or Eject Hardware

(Hardver leválasztása vagy kiadása) ikonra.

2

Kattintson a leválasztani kívánt meghajtóra.

3

Húzza ki a meghajtó kábelét az USB-csatlakozóból.

4

Csatlakoztassa az új meghajtót (a kábelét dugja be az USB-csatlakozóba).

Az operációs rendszer felismeri az új meghajtót.

Ha szükséges, a számítógép zárolásának feloldásához írja be a jelszót.

50

Médiabázis

book.book Page 51 Friday, August 1, 2008 1:02 PM

Műszaki adatok

Fizikai jellemzők

Magasság 12,5 mm

Szélesség 278,2 mm

Mélység 190,5 mm

Tömeg 435,8 g

Portok és csatlakozók

USB két 4 érintkezős USB-kompatibilis csatlakozó

E-family dokkolás 144 érintkezős csatlakozó

Információkeresés

MEGJEGYZÉS:

Előfordulhat, hogy egyes szolgáltatások nem használhatók

az adott médiabázis, a számítógép vagy bizonyos országok esetében.

MEGJEGYZÉS:

További információt a médiabázishoz vagy a számítógéphez

kapott dokumentációban talál.

Dokumentum/Adathordozó/Címke Tartalomjegyzék

Szervizcímke/expressz szervizkód

•

A számítógépet a szervizcímkével lehet

azonosítani a

support.dell.com

webhely

A szervizcímke vagy expressz szervizkód

használatakor vagy a műszaki támogatás

a számítógépen található.

igénybevételekor.

•

A műszaki támogatás igénybevétele során

az expressz szervizkód megadásával

irányíthatja telefonhívását a megfelelő

szakemberhez.

A számítógép telepítési utasításai

•

A számítógép általános telepítési

és a gyors referencia kézikönyv

utasításai

Előfordulhat, hogy a

Beállítási és gyors

•

A számítógép műszaki leírása

referencia kézikönyvet

megkapta a

•

Hibaelhárítási és szoftverre vonatkozó

számítógéppel együtt.

információ

Médiabázis

51

book.book Page 52 Friday, August 1, 2008 1:02 PM

Dokumentum/Adathordozó/Címke Tartalomjegyzék

Drivers and Utilities lemez

•

Diagnosztikai program a számítógéphez

A

Drivers and Utilities

adathordozó

•

A számítógép illesztőprogramjai

egy CD vagy DVD lemez, amelyet

MEGJEGYZÉS:

Az illesztőprogramok

a számítógéppel együtt szállítunk.

és a dokumentációk legfrissebb

verziója a

support.dell.com

weboldalon

található meg.

Biztonsági, szabályozó, jótállási

•

Jótállási adatok

és támogató dokumentáció

•

Szerződési feltételek (csak USA)

Elképzelhető, hogy ezt az információt

•

Biztonsági előírások

a számítógéppel együtt megkapta.

•

Szabályozással kapcsolatos információk

További szabályozással kapcsolatos

információkért lásd a Regulatory

•

Ergonómiával kapcsolatos információk

Compliance Homepage (Szabályozási

•

Végfelhasználói licencszerződés

megfelelőség honlapja) a

www.dell.com

címen, a következő webhelyen:

www.dell.com/regulatory_compliance

.

52

Médiabázis

book.book Page 53 Friday, August 1, 2008 1:07 PM

Dell™ Latitude™ E4200

Stacja bazowa

Model PR15S

www.dell.com | support.dell.com

book.book Page 54 Friday, August 1, 2008 1:07 PM

Uwagi, ostrzeżenia i przestrogi

UWAGA:

UWAGA oznacza ważną wiadomość, która pomoże lepiej

wykorzystać komputer.

OSTRZEŻENIE:

OSTRZEŻENIE wskazuje na możliwość uszkodzenia

sprzętu lub utraty danych i informuje o sposobie uniknięcia problemu.

PRZESTROGA: PRZESTROGA informuje o sytuacjach, w których

występuje ryzyko uszkodzenia sprzętu, obrażeń lub śmierci.

____________________

Informacje zawarte w tym dokumencie mogą zostać zmienione bez uprzedzenia.

© 2008 Dell Inc. Wszelkie prawa zastrzeżone.

Powielanie tych materiałów w jakiejkolwiek formie bez pisemnej zgody firmy Dell Inc.

jest surowo zabronione.

Znaki towarowe użyte w niniejszym tekście: Dell, logo DELL oraz Latitude są znakami towarowymi

firmy Dell Inc.; Microsoft i Windows są zarejestrowanymi znakami towarowymi firmy Microsoft

Corporation w Stanach Zjednoczonych i/lub innych krajach.

Tekst może zawierać także inne znaki towarowe i nazwy towarowe, odnoszące się do podmiotów

posiadających prawa do tych znaków i nazw lub do ich produktów. Firma Dell Inc. nie rości sobie

żadnych praw do znaków i nazw towarowych innych niż jej własne.

Model PR15S

Lipiec 2008 Nr ref. R962J Wersja A00

Stacja bazowa

Stacja bazowa zwiększa możliwości komputera Dell™

Latitude™ E4200

dotyczące nośników. Stacja bazowa jest mocowana do dolnej części komputera.

Widok z góry

1 złącze dokowania 2 zatrzaski zwalniające (2)

3 dźwignia zwalniająca 4 zaczepy mocujące

Stacja bazowa

55

4

book.book Page 55 Friday, August 1, 2008 1:07 PM

3

book.book Page 62 Friday, August 1, 2008 1:07 PM

Dokument/Nośnik/Etykieta Spis treści

Nośnik Drivers and Utilities

•

Program diagnostyczny do komputera

(Sterowniki i programy narzędziowe)

•

Sterowniki do komputera

Nośnik

Drivers and Utilities

(Sterowniki

UWAGA:

Aktualizacje sterowników

i programy narzędziowe) to dysk CD lub

i dokumentacji można znaleźć w witrynie

DVD, który mógł zostać dołączony do

support.euro.dell.com

.

komputera.

Dokumentacja dotycząca bezpieczeństwa,

•

Informacje gwarancyjne

przepisów prawnych, gwarancji

•

Warunki (tylko w Stanach

i wsparcia

Zjednoczonych)

Tego rodzaju dokumentacja mogła zostać

•

Instrukcje dotyczące bezpieczeństwa

dołączona do komputera. Dodatkowe

•

Informacje dotyczące przepisów

informacje na temat przepisów prawnych

prawnych

można znaleźć w witrynie

www.dell.com

na stronie poświęconej uwarunkowaniom

•

Informacje dotyczące ergonomii

prawnym, pod adresem:

•

Umowa licencyjna dla użytkownika

www.dell.com/regulatory_compliance

.

końcowego

62

Stacja bazowa

book.book Page 63 Friday, August 1, 2008 1:11 PM

Dell™ Latitude™ E4200

Baza pentru suporturi optice

Model PR15S

www.dell.com | support.dell.com

book.book Page 64 Friday, August 1, 2008 1:11 PM

Note, anunţuri şi avertismente

NOTĂ:

O NOTĂ indică informaţii importante care vă ajută să utilizaţi

mai bine calculatorul dumneavoastră.

ANUNŢ:

Un ANUNŢ indică un pericol potenţial de deteriorare a hardware-

ului sau de pierdere de date şi vă arată cum să evitaţi problema.

AVERTISMENT: O AVERTISMENT indică un pericol potenţial

de deteriorare a bunurilor, de vătămare corporală sau de deces.

____________________

Informaţiile din acest document pot fi modificate fără notificare.

© 2008 Dell Inc. Toate drepturile rezervate.

Este strict interzisă reproducerea sub orice formă a acestor materiale fără autorizaţia scrisă a Dell Inc.

Mărcile comerciale utilizate în acest text: Dell, sigla DELL şi Latitude sunt mărci comerciale ale

Dell Inc.; Microsoft şi Windows sunt mărci comerciale înregistrate ale Microsoft Corporation din

Statele Unite ale Americii şi / sau din alte ţări.

Alte mărci comerciale şi denumiri comerciale pot fi utilizate în acest document pentru referire fie

la entităţile care au drepturi asupra mărcilor şi denumirilor fie la produsele acestora. Dell Inc. neagă

orice interes de proprietate asupra mărcilor comerciale şi denumirilor comerciale cu excepţia celor

care îi aparţin.

Model PR15S

Iulie 2008 N/C R962J Rev. A00

Baza pentru suporturi optice

Baza pentru suporturi optice adaugă capacităţi pentru lucrul cu suporturi optice

calculatorului dvs. Dell™

Latitude™ E4200

. Baza pentru suporturi optice se

ataşează la partea de jos a calculatorului.

Vedere de sus

1 conector de andocare 2 „umeri” de deblocare (2)

3 pârghie de deblocare 4 cârlige de ataşare

Baza pentru suporturi optice

65

4

book.book Page 65 Friday, August 1, 2008 1:11 PM

3

book.book Page 66 Friday, August 1, 2008 1:11 PM

Vedere laterală

1

1 unitate optică

Vedere din spate

1

1 porturi USB (2)

66

Baza pentru suporturi optice

book.book Page 67 Friday, August 1, 2008 1:11 PM

Andocarea calculatorului dvs.

la baza pentru suporturi optice

1

Înainte de a andoca pentru prima oară calculatorul, sistemul de operare

trebuie să-şi finalizeze procesul de configurare. Pentru a verifica dacă

sistemul de operare a finalizat procesul de configurare:

a

Asiguraţi-vă că calculatorul nu este conectat la baza pentru suporturi

optice.

b

Porniţi calculatorul.

®

®

c

Asiguraţi-vă că apare desktop-ul Microsoft

Windows

.

d

Opriţi calculatorul prin intermediul meniului Windows

Start

(Pornire).

2

Aliniaţi partea din faţă a calculatorului cu partea din faţă a bazei pentru

suporturi optice şi coborâţi calculatorul pe baza pentru suporturi optice.

1

2

1 partea din faţă a calculatorului 2 baza pentru suporturi optice

Baza pentru suporturi optice

67

book.book Page 68 Friday, August 1, 2008 1:11 PM

3

Apăsaţi uşor calculatorul pe baza pentru suporturi optice până când acesta

se fixează la locul său.

NOTĂ:

Calculatorul trebuie să fie oprit numai atunci când îl andocaţi

pentru prima oară.

4

Porniţi calculatorul.

Sistemul de operare recunoaşte baza pentru suporturi optice.

Detaşarea calculatorului dvs.

de la baza pentru suporturi optice

1

Înainte de a detaşa calculatorul de la baza pentru suporturi optice, salvaţi

şi închideţi toate fişierele deschise şi închideţi toate programele deschise.

2

Trageţi pârghia de deblocare către partea din faţă a calculatorului.

3

Ridicaţi calculatorul din baza pentru suporturi optice.

68

Baza pentru suporturi optice

Scoaterea unităţii optice în afara

bazei pentru suporturi optice

1

Localizaţi şurubul aflat în mijlocul bazei pentru suporturi optice pe aceeaşi

parte cu conectorul de andocare şi scoateţi şurubul.

2

Glisaţi unitatea optică în afara bazei pentru suporturi optice.

3

1 unitate optică 2 conector de andocare

3 şurub 4 baza pentru suporturi optice

Baza pentru suporturi optice

69

book.book Page 69 Friday, August 1, 2008 1:11 PM

2

4

book.book Page 70 Friday, August 1, 2008 1:11 PM

Înlocuirea unităţii optice din baza

pentru suporturi optice

1

Glisaţi unitatea optică în baza pentru suporturi optice.

2

Puneţi la loc şurubul aflat în mijlocul bazei pentru suporturi optice şi care

menţine unitatea optică în poziţia adecvată.

Conectarea şi deconectarea unităţilor

externe

•

Pentru a conecta o unitate externă de tip CD, CD-RW sau DVD/CD-RW

în timp ce calculatorul este oprit, conectaţi cablul unităţii la conectorul USB

de pe baza pentru suporturi optice (consultaţi „Vedere din spate” la

pagina 66).

•

Pentru a deconecta o unitate externă în timp ce calculatorul este oprit,

scoateţi cablul unităţii din conectorul USB.

•

Pentru informaţii privind conectarea şi deconectarea unităţilor externe în

timp ce calculatorul este pornit, consultaţi „Schimbarea unităţilor externe

în timp ce calculatorul este pornit” la pagina 70.

ANUNŢ:

Pentru a preveni deteriorarea unităţilor externe, depozitaţi-le într-un

loc sigur şi uscat atunci când nu sunt conectate la calculator. Evitaţi apăsarea

acestora sau plasarea de obiecte grele pe acestea pe durata depozitării.

Schimbarea unităţilor externe în timp

ce calculatorul este pornit

1

Faceţi dublu clic pe pictograma

Unplug or Eject Hardware

(Deconectare sau ejectare hardware) de pe bara de activităţi Windows.

2

Faceţi clic pe unitatea pe care doriţi să o ejectaţi.

3

Scoateţi cablul unităţii din conectorul USB.

4

Conectaţi noua unitate prin conectarea cablului unităţii la conectorul USB.

Sistemul de operare recunoaşte noua unitate.

Dacă este necesar, introduceţi parola pentru deblocarea calculatorului.

70

Baza pentru suporturi optice

book.book Page 71 Friday, August 1, 2008 1:11 PM

Specificaţii

Date fizice

Înălţime 12,5 mm (0,5 inci)

Lăţime 278,2 mm (10,95 inci)

Adâncime 190,5 mm (7,5 inci)

Greutate 435,8 g (0,97 lb)

Porturi şi conectori

USB doi conectori cu 4 pini compatibili cu USB

Conexiune de andocare E-family conector cu 144 de pini

Găsirea informaţiilor

NOTĂ:

Unele funcţii s-ar putea să nu fie disponibile pentru baza dvs.

pentru suporturi optice sau pentru calculatorul dvs. sau în anumite ţări.

NOTĂ:

Informaţii suplimentare ar putea fi livrate împreună cu baza

dvs. pentru suporturi optice sau cu calculatorul dvs.

Document/Suport optic/Etichetă Cuprins

Etichetă de service/Cod de service expres

•

Utilizaţi Eticheta de service pentru

identificarea calculatorului

Eticheta de service/Codul de service expres

dumneavoastră atunci când utilizaţi

se află pe calculatorul dumneavoastră.

support.dell.com

sau contactaţi asistenţa

tehnică.

•

Introduceţi Codul de service expres

pentru a direcţiona apelul dumneavoastră

când contactaţi asistenţa tehnică.

Instrucţiuni pentru configurarea

•

Instrucţiuni generale de configurare

calculatorului şi informaţii de referinţă

pentru calculatorul dumneavoastră

rapidă

•

Specificaţii tehnice privind calculatorul

Este posibil ca

Ghidul de configurare

dumneavoastră

şi referinţă rapidă

(Setup and Quick

•

Informaţii despre software şi depanare

Reference Guide) să fi fost livrat împreună

cu calculatorul dumneavoastră

Baza pentru suporturi optice

71

book.book Page 78 Friday, August 1, 2008 1:15 PM

3

Подсоедините компьютер к стыковочной станции и нажмите, чтобы

он встал на нужное место.

ПРИМЕЧАНИЕ:

Компьютер следует выключить только при выполнении

первой подстыковки.

4

Включите компьютер.

Операционная система распознает стыковочную станцию Media Base.

Отстыковка компьютера

от станции Media Base

1

Перед отстыковкой компьютера сохраните и закройте все открытые

файлы, и выйдите из всех открытых программ.

2

Потяните рычаг переключения по направлению к передней стороне

компьютера.

3

Поднимите компьютер, чтобы отсоединить его от стыковочной станции

Media Base.

78

Стыковочная станция Media Base

Удаление накопителя из Media Base

1

Поместите винт на середину стыковочной станции на одной

стороне с разъемом для стыковки, и затем удалите винт.

2

Вытащите накопитель из стыковочной станции.

3

1 накопитель 2 разъем для стыковки

3 винт 4 стыковочная станция

Media Base

Стыковочная станция Media Base

79

book.book Page 79 Friday, August 1, 2008 1:15 PM

2

4

book.book Page 80 Friday, August 1, 2008 1:15 PM

Перемещение накопителя в Media Base

1

Передвиньте накопитель в стыковочной станции.

2

Переместите винт стыковочной станции, который удерживает

накопитель.

Подключение и отключение внешних

дисководов

•

Чтобы подключить внешний дисковод (например, дисковод компакт-

дисков, дисковод CD-RW или DVD/CD-RW) к выключенному

компьютеру, подсоедините кабель дисковода к разъему USB

стыковочной станции Media Base (см.«Вид сзади» на стр. 76).

•

Чтобы отключить внешний дисковод от выключенного компьютера,

отсоедините кабель дисковода от разъема USB.

•

Порядок подключения и отключения дисководов без выключения

компьютера описан в разделе «Замена внешних дисководов

во время работы компьютера» на стр. 80.

ВНИМАНИЕ:

Во избежание повреждения внешних дисководов, не

подключенных к компьютеру, храните их в сухом безопасном месте.

Не прилагайте давление к верхней части этих устройств и не ставьте

на них тяжелые предметы.

Замена внешних дисководов

во время работы компьютера

1

Дважды щелкните значок

Отключение или извлечение устройства

на панели задач Windows.

2

Выберите дисковод, который вы хотите извлечь.

3

Отсоедините кабель дисковода от разъема USB.

4

Подключите новый дисковод, подсоединив кабель дисковода

к разъему USB.

Операционная система распознает новый дисковод.

При необходимости введите пароль, чтобы снять блокировку компьютера.

80

Стыковочная станция Media Base

book.book Page 81 Friday, August 1, 2008 1:15 PM

Технические характеристики

Физические характеристики

Высота 12,5 мм (0,5 дюйма)

Ширина 278,2 мм (10,95 дюймов)

Глубина 190,5 мм (7,5 дюймов)

Вес 435,8 г (0,97 фунта)

Порты и разъемы

USB два 4-контактных разъема, совместимых

со стандартом USB

Стыковка устройств

144-контактный разъем

семейства E-family

Источники информации

ПРИМЕЧАНИЕ:

Некоторые функции могут быть недоступны для

стыковочной станции Media Base вообще или доступны только

в определенных странах.

ПРИМЕЧАНИЕ:

Дополнительную информацию можно найти

в документации по стыковочной станции Media Base или компьютеру.

Документ/Носитель/Метка Содержание

Метка производителя и код экспресс-

•

Метка производителя требуется для

обслуживания

идентификации компьютера на веб-

сайте

support.dell.com

или при

Метка производителя и код экспресс-

обращении в службу технической

обслуживания находятся на компьютере.

поддержки.

•

Код экспресс-обслуживания вводится,

чтобы связаться с соответствующими

специалистами службы технической

поддержки.

Стыковочная станция Media Base

81

book.book Page 82 Friday, August 1, 2008 1:15 PM

Документ/Носитель/Метка Содержание

Инструкции по установке

•

Общие инструкции по установке

и информация для быстрого

для вашего компьютера

ознакомления

•

Технические характеристики вашего

компьютера

Справочник для ознакомления

и руководство по установке

•

Разрешение проблем и информация

поставляются вместе с компьютером.

о программном обеспечении

Диск Drivers and Utilities

•

Программа диагностики компьютера

(Драйверы и утилиты)

•

Драйверы для компьютера

Диск

Drivers and Utilities

(Драйверы и

ПРИМЕЧАНИЕ:

Последние

утилиты) представляет собой компакт-

версии драйверов и обновления

диск или диск DVD, который может

документации можно найти на веб-

прилагаться к компьютеру.

сайте

support.dell.com

.

Документация с инструкциями по

•

Информация о гарантии

технике безопасности, сведениями

•

Условия (только для США)

о соответствии стандартам,

•

Инструкции по технике безопасности

гарантийных обязательствах

•

Сведения о соответствии стандартам

и технической поддержке

•

Сведения об эргономике

Эти документы могут поставляться

•

Лицензионное соглашение конечного

вместе с компьютером. Дополнительные

пользователя

сведения о соответствии стандартам

смотрите на начальной странице

раздела Regulatory Compliance

(Соответствие стандартам) на веб-

сайте

www.dell.com

по адресу

www.dell.com/regulatory_compliance

.

82

Стыковочная станция Media Base

book.book Page 83 Friday, August 1, 2008 1:19 PM

Dell™ Latitude™ E4200

Mediálna základňa

Model PR15S

www.dell.com | support.dell.com

book.book Page 84 Friday, August 1, 2008 1:19 PM

Poznámky a upozornenia

POZNÁMKA:

POZNÁMKA uvádza dôležité informácie, ktoré umožňujú

lepšie využitie počítača.

OZNÁMENIE:

OZNÁMENIE naznačuje, že existuje riziko poškodenia

hardvéru alebo straty údajov a ponúka spôsob, ako problému zabrániť.

UPOZORNENIE: UPOZORNENIE naznačuje možné poškodenie

majetku, poranenie osôb alebo smrť.

____________________

Informácie v tejto príručke sa môžu zmeniť bez predchádzajúceho upozornenia.

© 2008 Dell Inc. Všetky práva vyhradené.

Reprodukcia týchto materiálov akýmkoľvek spôsobom bez písomného súhlasu firmy Dell Inc.

je prísne zakázaná.

Ochranné známky v tomto dokumente: Dell, logo DELL a Latitude sú ochranné známky spoločnosti

Dell Inc.; Microsoft a Windows sú registrované ochranné známky spoločnosti Microsoft Corporation

v USA a/alebo iných krajinách.

Ostatné ochranné známky a obchodné názvy sa v tejto príručke môžu používať ako odkazy na

spoločnosti, ktoré si uplatňujú nárok na tieto známky a názvy alebo ich výrobky. Spoločnosť Dell Inc.

sa zrieka akéhokoľvek vlastníckeho nároku na iné než vlastné ochranné známky a obchodné názvy.

Model PR15S

Júl 2008 Č. dielu R962J Rev. A00

Mediálna základňa

Mediálna základňa poskytuje mediálnu kapacitu počítača Dell™

Latitude™ E4200

. Mediálna základňa sa pripája k spodnej časti počítača.

Pohľad zhora

1 dokovací konektor 2 uvoľňovacie plôšky (2)

3 uvoľňovacia páčka 4 pripevňovacie háčiky

Mediálna základňa

85

4

book.book Page 85 Friday, August 1, 2008 1:19 PM

3

book.book Page 86 Friday, August 1, 2008 1:19 PM

Pohľad zboku

1

1 mediálna jednotka

Pohľad zozadu

1

1 Porty USB (2)

86

Mediálna základňa

book.book Page 87 Friday, August 1, 2008 1:19 PM

Pripojenie počítača do doku

k mediálnej základni

1

Pred prvým pripojením počítača musí operačný systém dokončiť proces

inštalácie. Kontrola dokončenia procesu inštalácie operačného systému:

a

Uistite sa, že počítač nie je pripojený k mediálnej základni.

b

Zapnite počítač.

c

Počkajte, kým sa nezobrazí pracovná plocha systému

®

®

Microsoft

Windows

.

d

Vypnite počítač pomocou ponuky

Štart

systému Windows.

2

Zarovnajte prednú stranu počítača s prednou stranou mediálnej základne

a položte počítač na mediálnu základňu.

1

2

1 predná časť počítača 2 mediálna základňa

Mediálna základňa

87

book.book Page 94 Friday, August 1, 2008 1:21 PM

Opombe, obvestila in opozorila

OPOMBA:

OPOMBA označuje pomembne informacije, ki vam pomagajo

bolje izkoristiti računalnik.

OBVESTILO:

OBVESTILO označuje možnost poškodb strojne opreme

ali izgubo podatkov in svetujejo, kako se izogniti težavi.

OPOZORILO: OPOZORILA označujejo možnost poškodb lastnine,

telesnih poškodb ali smrti.

____________________

Informacije v tem dokumentu se lahko spremenijo brez predhodnega obvestila.

© 2008 Dell Inc. Vse pravice pridržane.

Vsakršno razmnoževanje tega gradiva brez pisnega dovoljenja družbe Dell Inc. je strogo prepovedano.

Blagovne znamke, ki so uporabljene v tem besedilu: Dell, logotip DELL, in Latitude so blagovne

znamke Dell Inc.; Microsoft in Windows sta registrirani blagovni znamki Microsoft Corporation

v Združenih državah in/ali ostalih državah.

V tem dokumentu se lahko uporabljajo tudi druge blagovne znamke in imena, ki se nanašajo na osebe,

katerih last so blagovne znamke ali imena, oziroma na njihove izdelke. Družba Dell Inc. zavrača

vsakršno lastništvo blagovnih znamk in imen, razen tistih, ki so v njeni lasti.

Model PR15S

July 2008 Št. dela R962J Rev. A00

Medijska baza

Medijska baza omogoča medijsko kapaciteto za vaš Dell™

Latitude™ E4200

.

Medijsko bazo pritrdite na spodnjo stran računalnika.

Pogled od zgoraj

1 združitveni priključek 2 jezički za sprostitev (2)

3 ročica za sprostitev 4 kaveljčki za dodatke

Medijska baza

95

4

book.book Page 95 Friday, August 1, 2008 1:21 PM

3

book.book Page 96 Friday, August 1, 2008 1:21 PM

Pogled od strani

1

1 pogon medija

Pogled od zadaj

1

1 vrata USB (2)

96

Medijska baza

book.book Page 97 Friday, August 1, 2008 1:21 PM

Priklop računalnika na medijsko bazo

1

Preden priklopite računalnik na medijsko bazo, mora operacijski sistem

dokončati postopek zaganjanja. Za potrditev, da se je zagon operacijskega

sistema dokončal:

a

Računalnik naj ne bo priključen na medijsko bazo.

b

Vklopite računalnik.

®

®

c

Prepričajte se, da se je pojavilo namizje Microsoft

Windows

.

d

Izklopite računalnik preko menija Windows

Start

.

2

Poravnajte sprednji del računalnika s sprednjim delom medijske baze

in ga postavite nanjo.

1

2

1 sprednja stran računalnika 2 medijska baza

Medijska baza

97

book.book Page 98 Friday, August 1, 2008 1:21 PM

3

Nežno pritisnite računalnik na medijsko bazo, da se slednji zaskoči vanjo.

OPOMBA:

Računalnik naj bo izklopljen le ob prvem združevanju z medijsko

bazo.

4

Vklopite računalnik.

Operacijski sistem bo prepoznal medijsko bazo.

Odstranjevanje računalnika

z medijske baze

1

Preden odstranite računalnik z medijske baze shranite in zaprite vse odprte

datoteke ter zaprite odprte programe.

2

Povlecite ročico za sprostitev proti sprednji strani računalnika.

3

Dvignite računalnik iz medijske baze.

98

Medijska baza

Odstranjevanje medijskega pogona

z medijske baze

1

Poiščite vijak na sredini medijske baze, na isti strani, kot je združitveni

priključek, in ga odstranite.

2

Podrsajte pogon medija iz medijske baze.

3

1 pogon medija 2 združitveni priključek

3 vijak 4 medijska baza

Medijska baza

99

book.book Page 99 Friday, August 1, 2008 1:21 PM

2

4

book.book Page 100 Friday, August 1, 2008 1:21 PM

Zamenjava pogona medija v medijski bazi

1

Podrsajte pogon medija v medijsko bazo.

2

Zamenjajte vijak medijske baze, ki drži pogon medija na mestu.

Priklop in odklop zunanjih pogonov

•

Za priklop zunanjih pogonov, kot so CD, CD-RW ali DVD/CD-RW,

medtem, ko je računalnik izklopljen, povežite kabel pogona v priklop

USB na medijski bazi (glejte „Pogled od zadaj“ na strani 96).

•

Za odklop zunanjega pogona, medtem, ko je računalnik izklopljen,

odstranite kabel pogona iz priklopa USB.

•

Za priklop in odklop pogonov, medtem, ko je računalnik vklopljen, si oglejte

„Zamenjava zunanjih pogonov, ko je računalnik vklopljen“ na strani 100.

OBVESTILO:

Zaradi preprečitve poškodb zunanjih pogonov, jih, kadar niso

priklopljeni v računalnik, shranite na varnem in suhem mestu. Ko so shranjeni,

nanje ne pritiskajte niti nanje ne postavljate težkih predmetov.

Zamenjava zunanjih pogonov,

ko je računalnik vklopljen

1

Dvokliknite na ikono

Unplug or Eject Hardware

(Odklopi ali izvrzi

strojno opremo) v opravilni vrstici sistema Windows.

2

Kliknite na pogon, ki ga želite izvreči.

3

Odstranite kabel iz priklopa USB.

4

Povežite nov pogon, tako, da povežete kabel pogona v priklop USB.

Operacijski sistem bo prepoznal nov pogon.

Če je treba, vnesite geslo za odklenitev računalnika.

100

Medijska baza

book.book Page 101 Friday, August 1, 2008 1:21 PM

Tehnični podatki

Mere

Višina 12,5 mm (0,5 palca)

Širina 278,2 mm (10,95 palcev)

Globina 190,5 mm (7,5 palcev)

Teža 435,8 kg (0,97 lb)

Vrata in priključki

USB dva4-pinska z USB-združljiva priključka

Združitev E-družine 144-pinski priključek

Iskanje informacij

OPOMBA:

V določenih državah nekatere funkcije za medijsko bazo morda

ne bodo na voljo.

OPOMBA:

Dodatne informacije bodo verjetno priložene medijski bazi ali

računalniku.

Dokument/medij/oznaka Vsebina

Oznaka za storitve/koda za hitre storitve

•

Z oznako za storitve identificirajte

računalnik, ko uporabljate

Oznaka za storitve/koda za hitre storitve

support.dell.com

ali iščete podporo.

se nahaja na vašem računalniku.

•

Ko iščete podporo, vpišite kodo za hitro

servisiranje za usmeritev svojega klica.

Navodila za namestitev in informacije

•

Splošna navodila za namestitev

o hitri uporabi

računalnika

Ob dobavi računalnika ste lahko prejeli

•

Tehnični podatki vašega računalnika

tudi

Setup and Quick Reference Guide

•

Informacije o odpravljanju težav in

(Kratki referenčni in namestitveni

programski opremi

priročnik).

Medijska baza

101

book.book Page 102 Friday, August 1, 2008 1:21 PM

Dokument/medij/oznaka Vsebina

Medij Drivers and Utilities

•

Diagnostični program za vaš računalnik

Medij

Drivers and Utilities

je CD ali DVD,

•

Gonilniki za vaš računalnik

ki je bil morda priložen računalniku.

OPOMBA:

Posodobitve za gonilnike

in dokumentacijo lahko najdete na

spletnem mestu

support.dell.com

.

Dokumentacija o varnosti, predpisih,

•

Informacije o garanciji

garanciji in podpori

•

Pogoji in določila (samo ZDA)

To so različne vrste informacij,

•

Varnostna navodila

ki so morda priložene računalniku.

•

Informacije o predpisih

Za dodatne informacije o predpisih

obiščite domačo stran za skladnost

•

Informacije o ergonomiji

s predpisi na spletnem mestu

•

Licenčna pogodba za končnega

www.dell.com

na naslednjem naslovu:

uporabnika

www.dell.com/regulatory_compliance

.

102

Medijska baza

book.book Page 103 Friday, August 1, 2008 1:26 PM

Dell™ Latitude™ E4200

Ortam Tabanı

Model PR15S

www.dell.com | support.dell.com

book.book Page 110 Friday, August 1, 2008 1:26 PM

Ortam Tabanındaki Ortam Sürücüsünün

Değiştirilmesi

1

Ortam sürücüsünü ortam tabanının içine doğru kaydırın.

2

Ortam sürücüsünü yerinde tutan vidayı değiştirin.

Harici Sürücülerin bağlanması

ve Çıkartılması

•

Bilgisayar kapalıyken CD, CD-RW veya DVD/CD-RW sürücüsü gibi

bir harici sürücüyü bağlamak için, sürücü kablosunu ortam tabanındaki

USB konektöre bağlayın (bkz. “Arkadan Görünüm” sayfa: 106).

•

Bilgisayar kapalıyken bir harici sürücüyü çıkartmak için, sürücü kablosunu

USB konektörden çıkarın.

•

Bilgisayar açıkken sürücüleri bağlamak ve çıkarmak için, bkz “Bilgisayar

Açıkken Harici Sürücüler Arasında Geçiş Yapma” sayfa: 110.

DİKKAT:

Harici sürücülere gelebilecek zararı engellemek için, bunları

bilgisayara bağlı olmadıkları zamanlarda güvenli, kuru bir yerde saklayın.

Saklandıkları sırada üstlerine baskı uygulamaktan veya ağır nesneler

koymaktan kaçının.

Bilgisayar Açıkken Harici Sürücüler

Arasında Geçiş Yapma

1

Windows görev çubuğunda bulunan

Donanımı Çıkar veya Kaldır

simgesine çift tıklayın.

2

Çıkarmak istediğiniz sürücüye tıklayın.

3

Sürücü kablosunu USB konektöründen çıkarın.

4

Sürücü kablosunu USB konektöre bağlayarak yeni sürücüyü bağlayın.

İşletim sistemi yeni sürücüyü algılar.

Gerekirse, bilgisayarınızın kilidini açmak üzere şifrenizi girin.

110

Ortam Tabanı

book.book Page 111 Friday, August 1, 2008 1:26 PM

Özellikler

Fiziksel

Yükseklik 12,5 mm (0,5 inç)

Genişlik 278,2 mm (10,95 inç)

Derinlik 190,5 mm (7,5 inç)

Ağırlık 435,8 g (0,97 lb)

Bağlantı Noktaları ve Konektörler

USB iki adet 4-pimli USB-uyumlu konektör

E-family yerleştirme 144-pimli konektör

Bilgi Bulma

NOT:

Bazı özellikler ortam tabanınızda, bilgisayarınızda veya belli ülkelerde

bulunmayabilir.

NOT:

Ortam tabanınız veya bilgisayarınızla birlikte ürününüze ilişkin ek bilgi

de gelebilir.

Belge/Ortam/Etiket İçindekiler

Servis Etiketi/Hızlı Servis Kodu

•

support.dell.com

adresini

kullandığınızda veya teknik desteği

Service Tag/Express Service Code

aradığınızda bilgisayarınızı tanımlamak

(Servis Etiketi/Hızlı Servis Kodu)

için Servis Etiketi numarasını kullanın.

bilgisayarınızdadır.

•

Teknik desteği aradığınızda çağrınızı

yönlendirmek için Hızlı Servis Kodu

numarasını girin.

Bilgisayar Kurulumu Talimatları

•

Bilgisayarınız için genel kurulum

ve Hızlı Referans Bilgisi

talimatları

•

Bilgisayarınızın teknik özellikleri

Kurulum ve Hızlı Referans Kılavuzu

bilgisayarınızla birlikte gönderilebilir.

•

Sorun Giderme ve yazılım bilgisi

Ortam Tabanı

111

book.book Page 112 Friday, August 1, 2008 1:26 PM

Belge/Ortam/Etiket İçindekiler

Drivers and Utilities CD'si

•

Bilgisayarım için bir tanı programı

•

Bilgisayarınızın sürücüleri

Drivers and Utilities

ortamı bilgisayarınızla

birlikte verilebilen CD veya DVD'dir.

NOT:

Sürücü ve belge güncelleştirmeleri

support.dell.com

web sitesinde

bulunabilir.

Güvenlik, Mevzuat, Garanti

•

Garanti bilgileri

ve Destek Belgeleri

•

Hükümler ve Koşullar (yalnızca ABD)

Bu bilgiler, bilgisayarınızla birlikte

•

Güvenlik yönergeleri

sağlanmış olabilir. Düzenlemeler

•

Düzenleyici bilgiler

hakkında daha fazla bilgi için,

•

Ergonomi bilgileri

www.dell.com

sitesini ziyaret ederek

•

Son Kullanıcı Lisans Sözleşmesi

aşağıdaki adreste yer alan Regulatory

Compliance Homepage (Düzenlemelere

Uygunluk Ana Sayfası) sayfasına bakın:

www.dell.com/regulatory_compliance.

112

Ortam Tabanı

ﺪﻨﺘﺴﻤﻟا/ﻂﺋﺎﺳﻮﻟا/ﻖﺼﻠﻤﻟا تﺎﻳﻮﺘﺤﻤﻟا

• ﺞﻣﺎﻧﺮﺑ ﺺﻴﺨﺸﺗ ﺮﺗﻮﻴﺒﻤﻜﻠﻟ صﺎﺨﻟا ﻚﺑ

ﻂﺋﺎﺳو ﺞﻣاﺮﺑ ﻞﻴﻐﺸﺘﻟا تاودﻷاو ةﺪﻋﺎﺴﻤﻟا

• ﺞﻣاﺮﺑ ﻞﻴﻐﺸﺗ ﺮﺗﻮﻴﺒﻤﻜﻠﻟ صﺎﺨﻟا ﻚﺑ

ﻞﻴﻐﺸﺘﻟا

) ﺞﻣاﺮﺑ

ﻞﺜﻤﺘﺗ ﻂﺋﺎﺳوDrivers and Utilities

طﻮﻐﻀﻣ صﺮﻗ ﻲﻓ CDوأ صﺮﻗ

ةﺪﻋﺎﺴﻤﻟا تاودﻷاو(

ﺔﻈﺣﻼﻣ: ﻦﻜﻤﻳ دﺎﺠﻳإ تﺎﺜﻳﺪﺤﺗ ﺞﻣاﺮﺒﻟ ﻞﻴﻐﺸﺘﻟا

DVD ﻲﺘﻟاو ﺪﻗ ﻢﺘﻳ ﺎﻬﻨﺤﺷ ﻊﻣ ﺮﺗﻮﻴﺒﻤﻜﻟا.

ﻖﺋﺎﺛﻮﻟاو ﻰﻠﻋ support.dell.com .

• تﺎﻣﻮﻠﻌﻣ نﺎﻤﻀﻟا

ﻖﺋﺎﺛو نﺎﻣﻷا ﻟاوتﺎﻣﻮﻠﻌﻤ ﺔﻴﻤﻴﻈﻨﺘﻟاﻧﺎﻤﻀﻟاوﻢﻋﺪﻟاﻮ

• دﻮﻨﺒﻟا طوﺮﺸﻟاو) تﺎﻳﻻﻮﻠﻟ ةﺪﺤﺘﻤﻟا ﻂﻘﻓ(

ﺪﻗ ﻻ ﻢﺘﻳ ﻦﺤﺷ اﺬه عﻮﻨﻟا ﻦﻣ تﺎﻣﻮﻠﻌﻤﻟا ﻊﻣ ﺮﺗﻮﻴﺒﻤﻜﻟا

ﻚﻳﺪﻟ. ﺪﻳﺰﻤﻟ ﻦﻣ تﺎﻣﻮﻠﻌﻤﻟا ،ﺔﻴﻤﻴﻈﻨﺘﻟا ﻊﺟار

• تﺎﻤﻴﻠﻌﺗ نﺎﻣﻷا

Regulatory Compliance Homepage

تﺎﻣﻮﻠﻌﻤﻟا ﺔﻴﻤﻴﻈﻨﺘﻟا

•

)ﺔﺤﻔﺼﻟا ﻟﺎﺑ ماﺰﺘﻟﻻا ﺔﺳﺎﻴﺴﻟ ﺔﻴﺴﻴﺋﺮﻟاﻦﻴﻧاﻮﻘ ( ﻰﻠﻋ

• تﺎﻣﻮﻠﻌﻣ ﻨﻬﻟاﺔﺳﺪ ﺔﻳﺮﺸﺒﻟا

www.dell.comﻰﻠﻋ ﻊﻗﻮﻤﻟا ﻲﻟﺎﺘﻟا:

www.dell.com/regulatory_compliance.

• ﺔﻴﻗﺎﻔﺗا ﺺﻴﺧﺮﺗ مﺪﺨﺘﺴﻤﻟا

122| ةﺪﻋﺎﻗ ﻂﺋﺎﺳﻮﻟا

تﺎﻔﺻاﻮﻤﻟا

ﺺﺋﺎﺼﺨﻟا ﺔﻴﺋﺎﻳﺰﻴﻔﻟا

عﺎﻔﺗرﻻا 12,5 ﻢﻣ )0,5ﺔﺻﻮﺑ (

ضﺮﻌﻟا 278,2 ﻢﻣ )10,95ﺔﺻﻮﺑ (

ﻖﻤﻌﻟا 190,5 ﻢﻣ )7,5ﺔﺻﻮﺑ (

نزﻮﻟا 435,8 ﻢﺟ )0,97ﻞﻃر (

ﺬﻓﺎﻨﻤﻟا تﻼﺻﻮﻤﻟاو

USB نﻼﺻﻮﻣ نﺎﻘﻓاﻮﺘﻣ ﻊﻣ USB ﺔﻌﺑرﺄﺑ نﺎﻨﺳأ

ﺖﻴﺒﺜﺗE-family ﻞﺻﻮﻣ ـﺑ 144 ًﺎ ﻨ ﺳ

ﺚﺤﺒﻟا ﻦﻋ تﺎﻣﻮﻠﻌﻤﻟا

ﺔﻈﺣﻼﻣ: ﺪﻗ ﻻ ﺮﻓﻮﺘﺗ ﺾﻌﺑ ﺺﺋﺎﺼﺨﻟا ﺔﺻﺎﺨﻟا ةﺪﻋﺎﻘﺑ ﻂﺋﺎﺳﻮﻟا ﻰﻠﻋ ﺮﺗﻮﻴﺒﻤﻜﻟا

صﺎﺨﻟا ﻚﺑ وأ ﻲﻓ لود ﺔﻨﻴﻌﻣ.

ﺔﻈﺣﻼﻣ: ﺪﻗ ﻢﺘﻳ قﺎﻓرإ تﺎﻣﻮﻠﻌﻣ ﺔﻴﻓﺎﺿإ ﻊﻣ ةﺪﻋﺎﻗ ﻂﺋﺎﺳﻮﻟا ﺔﺻﺎﺨﻟا ﻚﺑ

وأ ﻰﻠﻋ ﺮﺗﻮﻴﺒﻤﻜﻟا صﺎﺨﻟا ﻚﺑ.

ﺪﻨﺘﺴﻤﻟا/ﻂﺋﺎﺳﻮﻟا/ﻖﺼﻠﻤﻟا تﺎﻳﻮﺘﺤﻤﻟا

• مﺪﺨﺘﺳا Service Tag) ﻢﻗر ﺔﻣﺪﺨﻟا (ﺰﻴﻴﻤﺘﻟ

Service Tag) ﻢﻗر ﺔﻣﺪﺨﻟا( /Express Service

ﺮﺗﻮﻴﺒﻤﻜﻟا صﺎﺨﻟا ﻚﺑ ﺪﻨﻋ ماﺪﺨﺘﺳا ﻊﻗﻮﻣ

Code )ﺰﻣر ﺔﻣﺪﺨﻟا ﺔﻌﻳﺮﺴﻟا(

support.dell.com وأ لﺎﺼﺗﻻا ﻢﻋﺪﻟﺎﺑ.

ﺪﺟﻮﻳ Service Tag) ﻢﻗر ﺔﻣﺪﺨﻟا (

• ﻞﺧدأ ﺰﻣر ﺔﻣﺪﺨﻟا ﺔﻌﻳﺮﺴﻟا ﻪﻴﺟﻮﺘﻟ ﻚﺘﻤﻟﺎﻜﻣ

وExpress Service Code ) ﺔﻌﻳﺮﺴﻟا ﺔﻣﺪﺨﻟا ﺰﻣر (

ﻢﻋﺪﻟﺎﺑ ﻲﻨﻔﻟا.

ﺪﻨﻋ لﺎﺼﺗﻻا

ﻰﻠﻋ ﻮﻴﺒﻤﻜﻟاﺮﺗ ﻚﻳﺪﻟ.

• تادﺎﺷرإ داﺪﻋﻹا ﺔﻣﺎﻌﻟا ﺔﺻﺎﺨﻟا ﺮﺗﻮﻴﺒﻤﻜﻟﺎﺑ

تادﺎﺷرإ داﺪﻋإ ﺮﺗﻮﻴﺒﻤﻜﻟا تﺎﻣﻮﻠﻌﻤﻟاو ﺔﻴﻌﺟﺮﻤﻟا

ﺔﻌﻳﺮﺴﻟا

• تﺎﻔﺻاﻮﻤﻟا ﺔﻴﻨﻔﻟا ﺮﺗﻮﻴﺒﻤﻜﻠﻟ صﺎﺨﻟا ﻚﺑ

تادﺎﺷرإو

ﻊﻳﺮﺴﻟا

ﻲﻌﺟﺮﻤﻟا

ﻞﻴﻟﺪﻟا

ﺪﻗ ﻢﺘﻳ قﺎﻓرإ

• ﺞﻣاﺮﺒﻟا تﺎﻣﻮﻠﻌﻣو فﺎﺸﻜﺘﺳا ءﺎﻄﺧﻷا

ﻊﻣ ﺮﺗﻮﻴﺒﻤﻜﻟا صﺎﺨﻟا ﻚﺑ.

داﺪﻋﻹا

ﺎﻬﺣﻼﺻإو

ةﺪﻋﺎﻗ ﻂﺋﺎﺳﻮﻟا | 121

ةدﺎﻋإ ﺐﻴآﺮﺗ كﺮﺤﻣ ﻂﺋﺎﺳﻮﻟا ﻲﻓ ةﺪﻋﺎﻗ ﻂﺋﺎﺳﻮﻟا

1 ﻢﻗ ﺮﻳﺮﻤﺘﺑ كﺮﺤﻣ ﻂﺋﺎﺳﻮﻟا ﻰﻟإ جرﺎﺧ ةﺪﻋﺎﻗ ﻂﺋﺎﺳﻮﻟا.

2 ﺪﻋأ ﺐﻴآﺮﺗ رﺎﻤﺴﻤﻟا ﻰﻠﻋ ةﺪﻋﺎﻗ ﻂﺋﺎﺳﻮﻟا ﻲﺘﻟا ﻢﻜﺤﺗ ﺖﻴﺒﺜﺗ كﺮﺤﻣ ﻂﺋﺎﺳﻮﻟا ﻲﻓ ﻪﻌﺿﻮﻣ.

ﻞﻴﺻﻮﺗ ﻞﺼﻓو تﺎآﺮﺤﻣ صاﺮﻗﻷا ﺔﻴﺟرﺎﺨﻟا

• ﻞﻴﺻﻮﺘﻟ كﺮﺤﻣ صاﺮﻗأ ﻲﺟرﺎﺧ ﻞﺜﻣCD، وأCD-RW، وأ DVD/CD-RW ءﺎﻨﺛأ ﺎﻣ

نﻮﻜﻳ ﺮﺗﻮﻴﺒﻤﻜﻟا ﺪﻴﻗ فﺎﻘﻳإ ،ﻞﻴﻐﺸﺘﻟا ﻢﻗ ﻞﻴﺻﻮﺘﺑ ﻞﺑﺎآ كﺮﺤﻣ صاﺮﻗﻷا ﻞﺻﻮﻤﺑ USB

ﺔﺤﻔﺼﻟا ﻲﻓ 116(.

ﻰﻠﻋ ةﺪﻋﺎﻗ ﻂﺋﺎﺳﻮﻟا)ﺮﻈﻧا" ﺮﻈﻨﻣ ﻲﻔﻠﺧ"

• ﻞﺼﻔﻟ كﺮﺤﻣ صاﺮﻗأ ﻲﺟرﺎﺧ ءﺎﻨﺛأ ﺎﻣ نﻮﻜﻳ ﺮﺗﻮﻴﺒﻤﻜﻟا ﺪﻴﻗ فﺎﻘﻳإ ،ﻞﻴﻐﺸﺘﻟا عﺰﻧا ﻞﺑﺎآ

كﺮﺤﻣ صاﺮﻗﻷا ﻦﻣ ﻞﺻﻮﻣUSB .

• ﻞﻴﺻﻮﺘﻟ ﻞﺼﻓو تﺎآﺮﺤﻣ صاﺮﻗﻷا ءﺎﻨﺛأ ﺎﻣ نﻮﻜﻳ ﺮﺗﻮﻴﺒﻤﻜﻟا ﺪﻴﻗ ،ﻞﻴﻐﺸﺘﻟا ﺮﻈﻧا

" ﻞﻳﺪﺒﺗ تﺎآﺮﺤﻣ صاﺮﻗﻷا ﺔﻴﺟرﺎﺨﻟا ءﺎﻨﺛأ ﺎﻣ نﻮﻜﻳ ﺮﺗﻮﻴﺒﻤﻜﻟا ﺪﻴﻗ فﺎﻘﻳإ ﻲﻐﺸﺘﻟا "

ﻲﻓ ﺔﺤﻔﺼﻟ 120.

رﺎﻌﺷإ: ﺎﻗﻮﻠﻟﻳﺔ ﻦﻣ ضﺮﻌﺗ ةﺰﻬﺟﻷا ،ﻒﻠﺘﻠﻟ ﻢﻗ ﺎﻬﻨﻳﺰﺨﺘﺑ ﻲﻓ نﺎﻜﻣ ﻦﻣﺁ فﺎﺟو ﻋﺎﻣﺪﻨ
