Inicio de la UPS
13 Presione el botón del panel posterior de l a UPS.
Cómo completar el arranque
14 Verifique que el ícono Normal aparezca en la pantalla de resumen del estado UPS, que indica
que la UPS funciona normalmente y todas las cargas están energizadas.
Instalación y arranque
|
57
15 EnlapantalladeresumendeestadodeUPS,presioneelbotón para comprobar las
notificaciones y las alarmas activas. Solucione todas las alarmas activas antes de continuar.
Consulte el “Diagnóstico de fallas” en la Guía del usuario de la UPS de la torre de la línea
interactiva de Dell 500 W, 1000 W y 1920/1500 W.
Si no hay ninguna alarma activa, se muestra el mensaje “Ninguna alarma activa”.
16 Para cambiar otros valores predeterminados establecidos de fábrica, consulte “Funcionamiento”
en la Guía del usuario de la UPS de la torre de la línea interactiva de Dell 500 W, 1000 W
y 1920/1500 W.
58
|
Instalación y arranque
Dellt 塔式 UPS
500W, 1000W, 和 1920/1500W
系统使用
入门指南
H900N, J715N, K788N, H914N, J716N, K789N
www.dell.com | support.dell.com
注意和警告
注意: “注意”表示可帮助您更好使用本软件的重要信息。
危险:“危险”表示紧急危险情况，如果不加以避免，将导致死亡或严重的伤害。
警告:“警告”表示潜在危险情况，如果不加以避免，将会导致死亡或伤害。
小心:“小心”表示潜在危险情况，如果不加以避免，可能导致轻度或中度伤害，或财产损失事故。
危险: 遵守下列须知有助于防止紧急危险情况，其若不加以避免，将导致死亡或严重的伤害：
S 本 UPS 包含危险致命的电压。所有维修和服务都只能由经过授权的维修人员进行。UPS
中没有用户可自行维修的部件。
本文档所含信息如有更改，恕不另行通知。
E 2009 Dell Inc. 保留所有权利。
未经 Dell Inc. 书面允许，严禁以任何形式进行复制。
本文中使用的商标：
Dell
和
DELL
徽标为 Dell Inc.的商标；
Phillips
为 Phillips Screw Company 的注册商标。
本文件中可能会使用其它商标或商业名称来指称拥有该商标或名称权利的实体或其产品。Dell Inc.
对不属于自己的商标和商品名称，不拥有任何产权利益。
2009 年 7 月
系统性能
该 UPS 可提供杰出的性能与可靠性，其独特优势包括：
S 降压与升压调节，通过调节电压波动确保您的负荷电压稳定。
S 即使没有公用电源，电池启动功能也能给 UPS 供电。
S 对 1000–1920W UPS 型号，通过可选的外部电池模块（EBM）延长运行时间。
S 两个标准通信端口（USB 和 DB-9 串行口）。
S 为了加强电源保护和控制，可选择增强通信能力的 Dell 网络管理卡。
S 网络抗瞬变装置可保护您的网络通信设备免受电涌的损害。
S 高级电源管理，用Dell UPS 管理软件进行平滑关机和电力监控。
S 通过称为载入段的单独插座组进行顺序关机和负荷管理。
S 不必拨打服务电话，即可自行对固件进行方便升级。
S 全球代理认证提供支持。
系统性能
|
61
查找信息
CAUTION:
安全、环保和法规信息
文件提供了重要的安全和法规信息。
您正在寻找什么？
在此查找
S 我的 UPS 的用户指南
Dell UPS
S Dell 网络管理卡 用户指南
S Dell UPS 管理软件
注意：文件和软件更新可在 support.dell.com
找到。
62
|
查找信息
光盘
S 规格
Dell UPS 用户指南
S 如何配置 UPS 设置
用户指南可从 Dell UPS 光盘和 support.dell.com
S 如何排查故障和解决问题
上找到。
S 安全操作说明
安全、环保和法规信息
S 行政法规信息
S 回收信息
S 保修信息
Dell 保修和支持信息
S 条款和条件（仅限美国）
S 最终用户许可协议
S 支持信息
Dell 支持网站 — support.dell.com
注意：选择您的区域或业务部门，以查看合适的支
持网站。
安装和启动
CAUTION: 在进行本文件中的步骤之前，请先阅读和遵循
安全、环保和法规信息
文件中的安全操作说明和重要法规信息。
CAUTION: 小心：机箱较重 [500W: 11.6 千克（25.6 磅）；1000W：18.3 千克（40.3
磅）；1920/1500W： 30.5 千克 （67.2 磅）]。请在拆开包装和搬动机箱时特别小心。
本节描述首次安装系统的步骤。

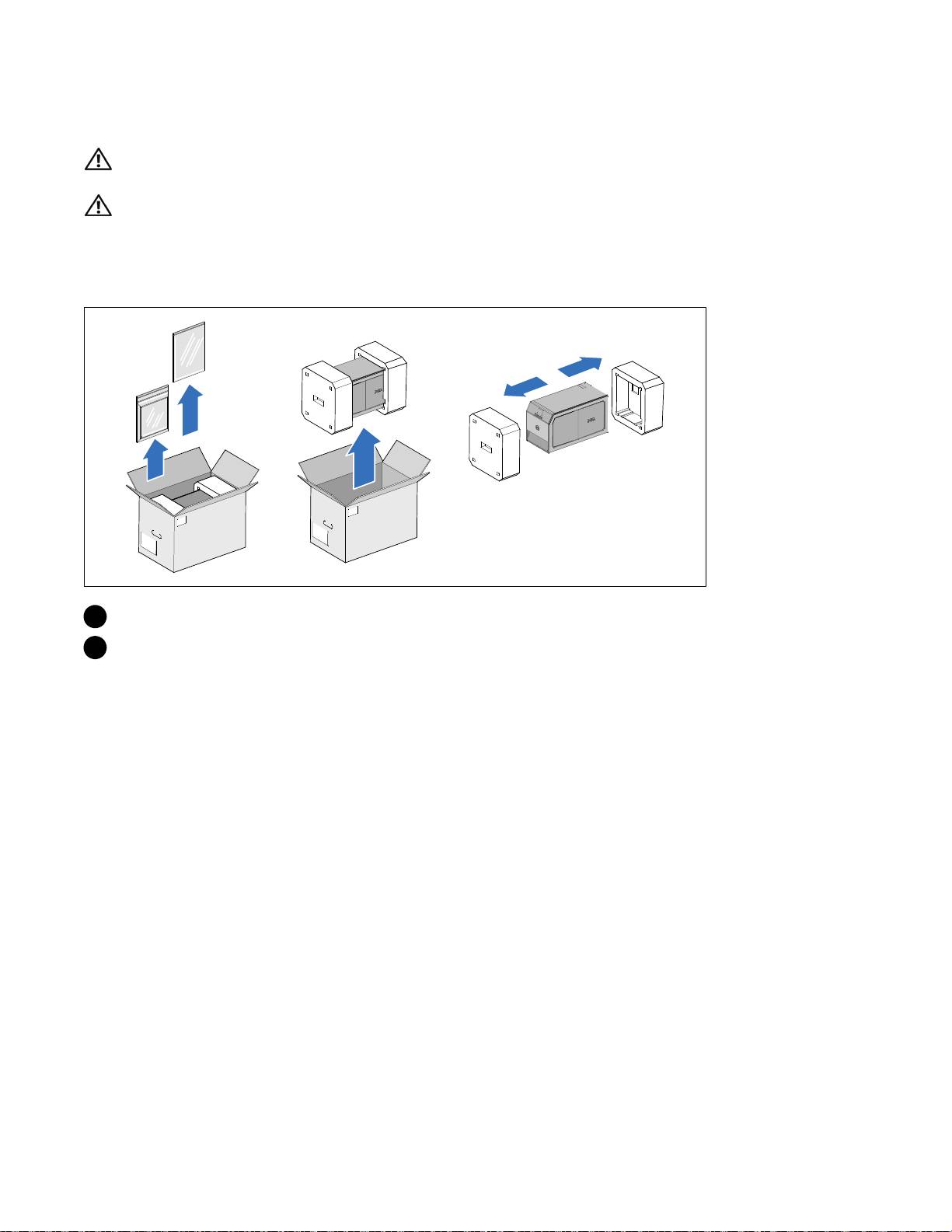

打开系统
1 打开系统，查看每个物品项目。
2 以负责任的方式处理包装材料或回收循环利用，或者收起存放以备将来使用。
安装和启动
|
63

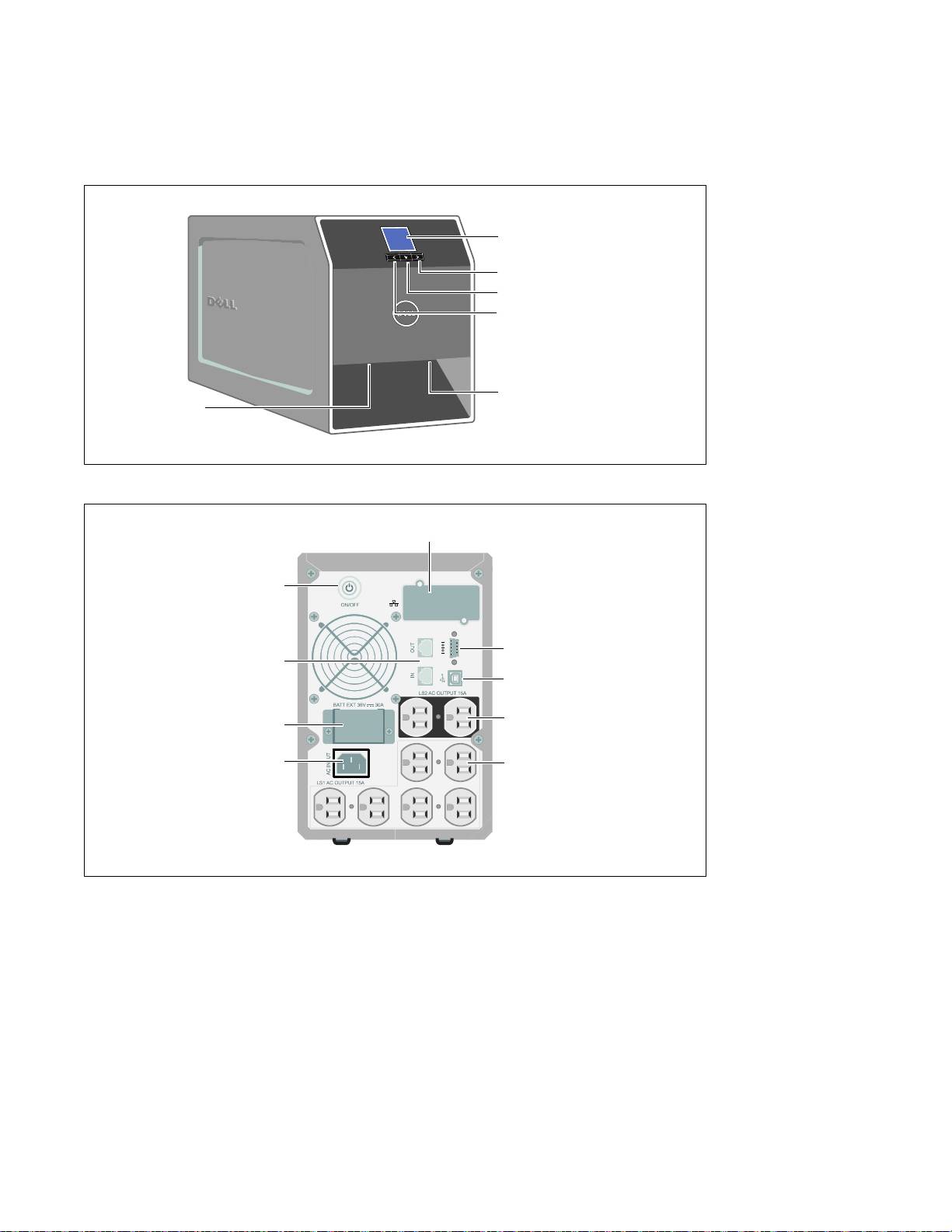

UPS 识别
本节介绍 Dell 塔式 UPS 的前面板和后面板。后面板详细情况请参见
Dell 在线互动塔式 UPS
500W, 1000W, 和 1920/1500W 用户指南
。
LCD 显示面板
滚动按钮（向下或向前）
选择按钮
滚动按钮（向上或向后）
外盖闩锁
外盖闩锁
图 1. Dell 塔式 UPS
UPS 通信槽
开/关按钮
通信端口
网络抗瞬变装置
USB 端口
两个 5-15 插座（载入段 2）
EBM 接线器
IEC-C14
六个 5-15 插座（载入段 1）
输入连接器
图 2. UPS 后面板（1000W （瓦），120V （伏）后面板）
64
|
安装和启动

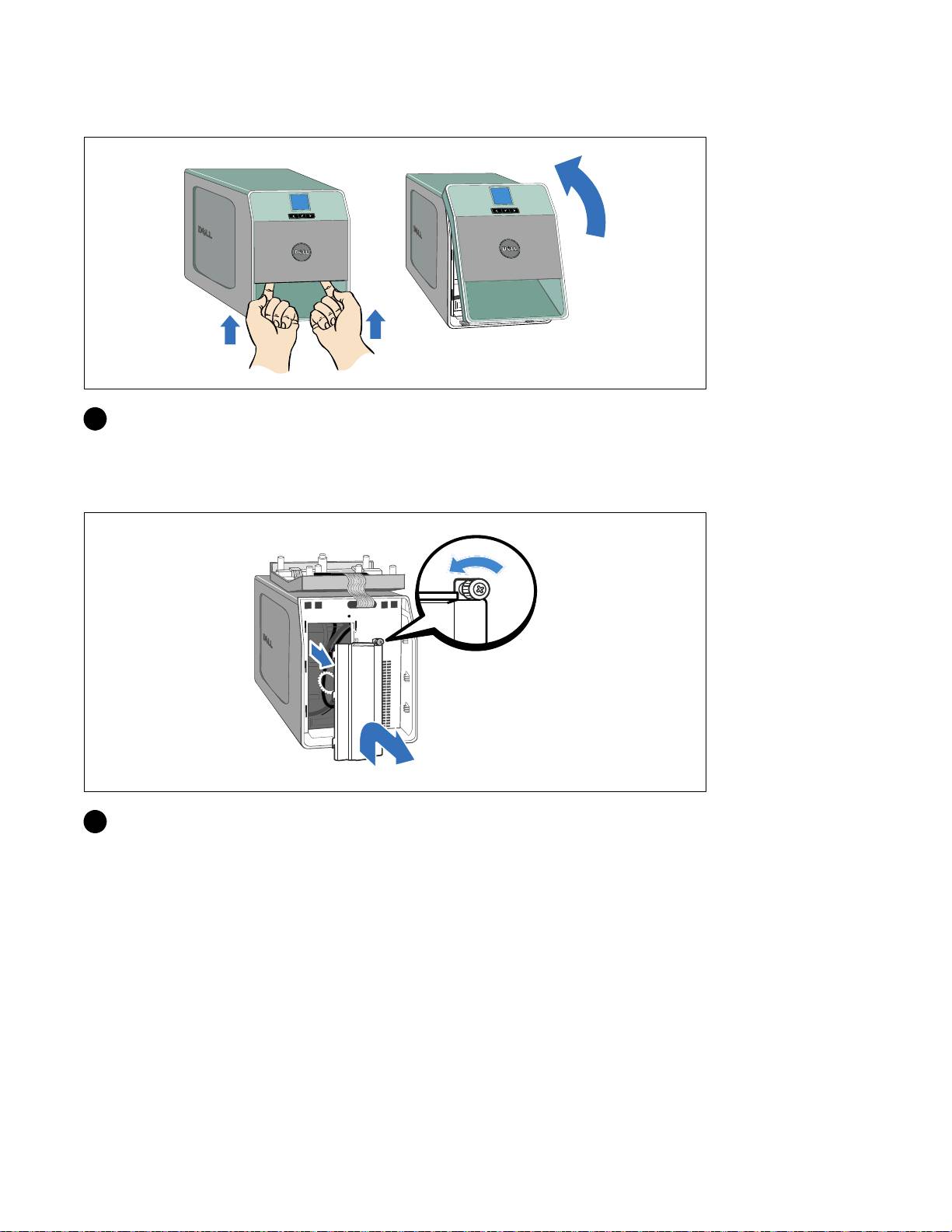

取下 UPS 前盖
3 取下 UPS 前盖。
推动两个外盖闩锁，以松开前盖，并拉起。
取下电池盖
4 松开电池金属盖上的翼形螺钉，并提起以取下外盖。
安装和启动
|
65

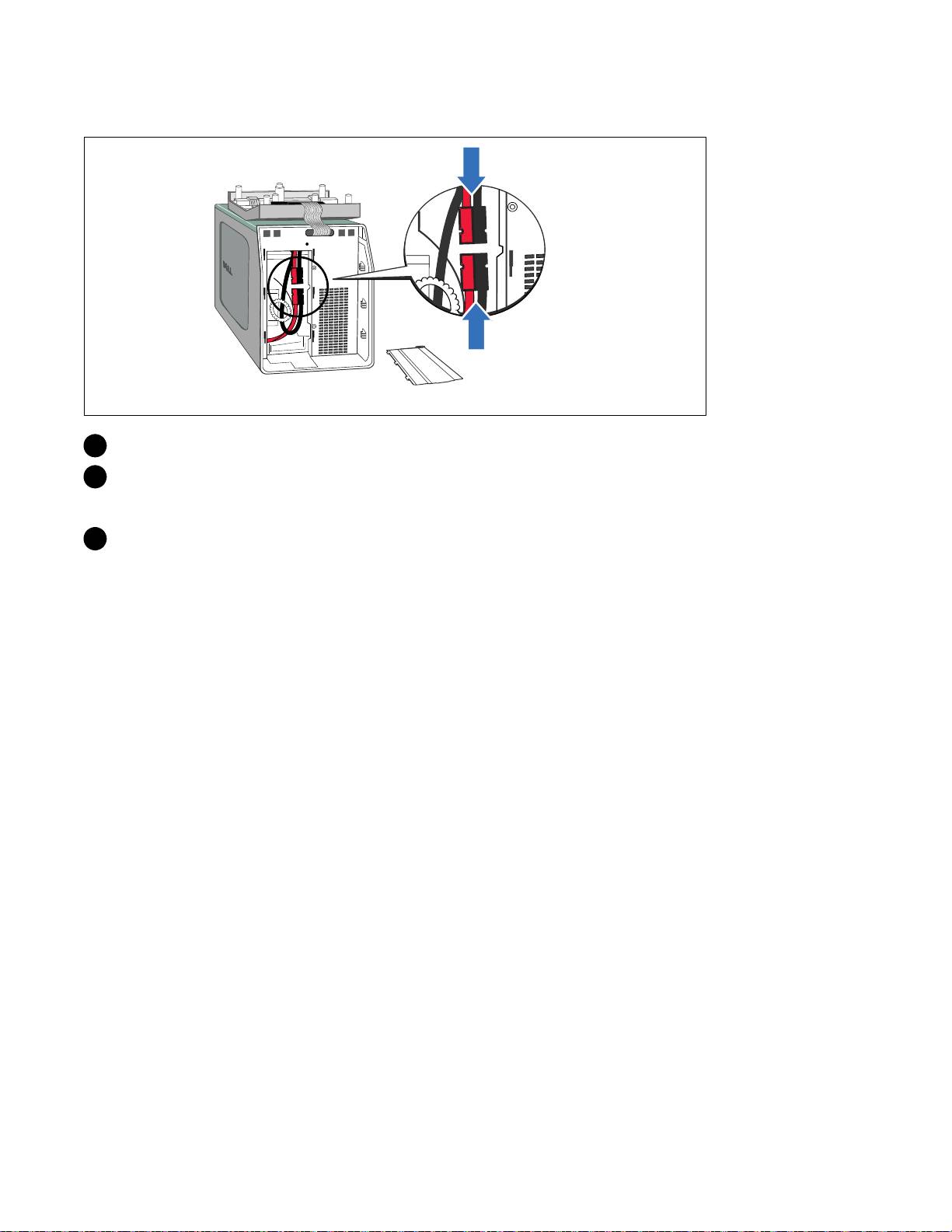

连接内部电池连接器
5 连接内部电池接线器。
6 重新放回电池金属盖。
将螺钉拧至 0.7 牛米（N·m） （6.2 磅英寸（lb in））。
7 重新放回 UPS 前盖。
66
|
安装和启动

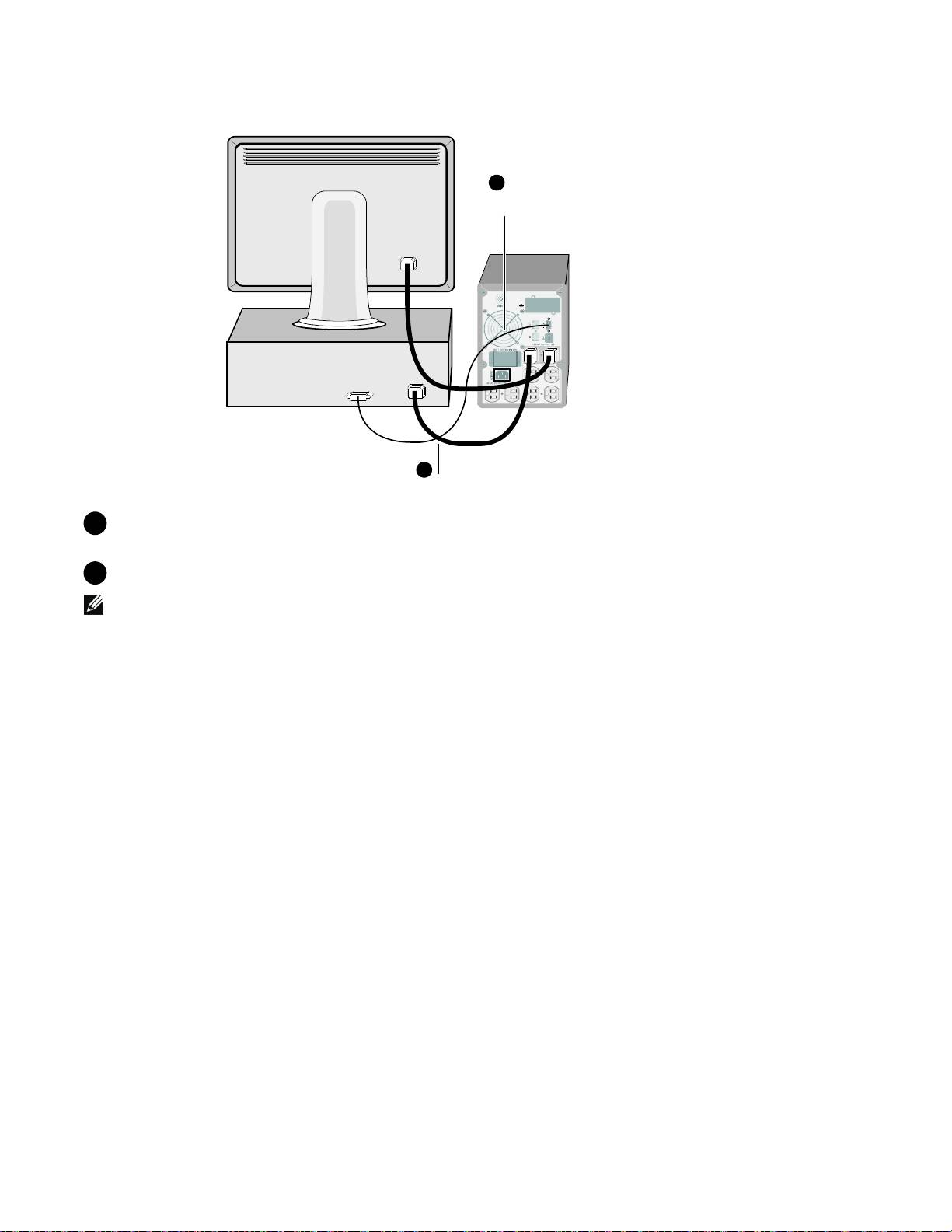

连接设备
8
将计算机的通信电缆连接到
UPS 上（可选）
9
将设备连接到 UPS 上
8 如果您计划使用Dell UPS 管理软件，用提供的电缆将您的电脑连接到 USB 端口或 RS-232
端口。
9 将需要保护的设备插入 UPS 输出插座，但不要启动受保护的设备。
注意:
确保全部设备的总额定值不超过 UPS 的负载能力，以防止出现过载警报。
安装和启动
|
67

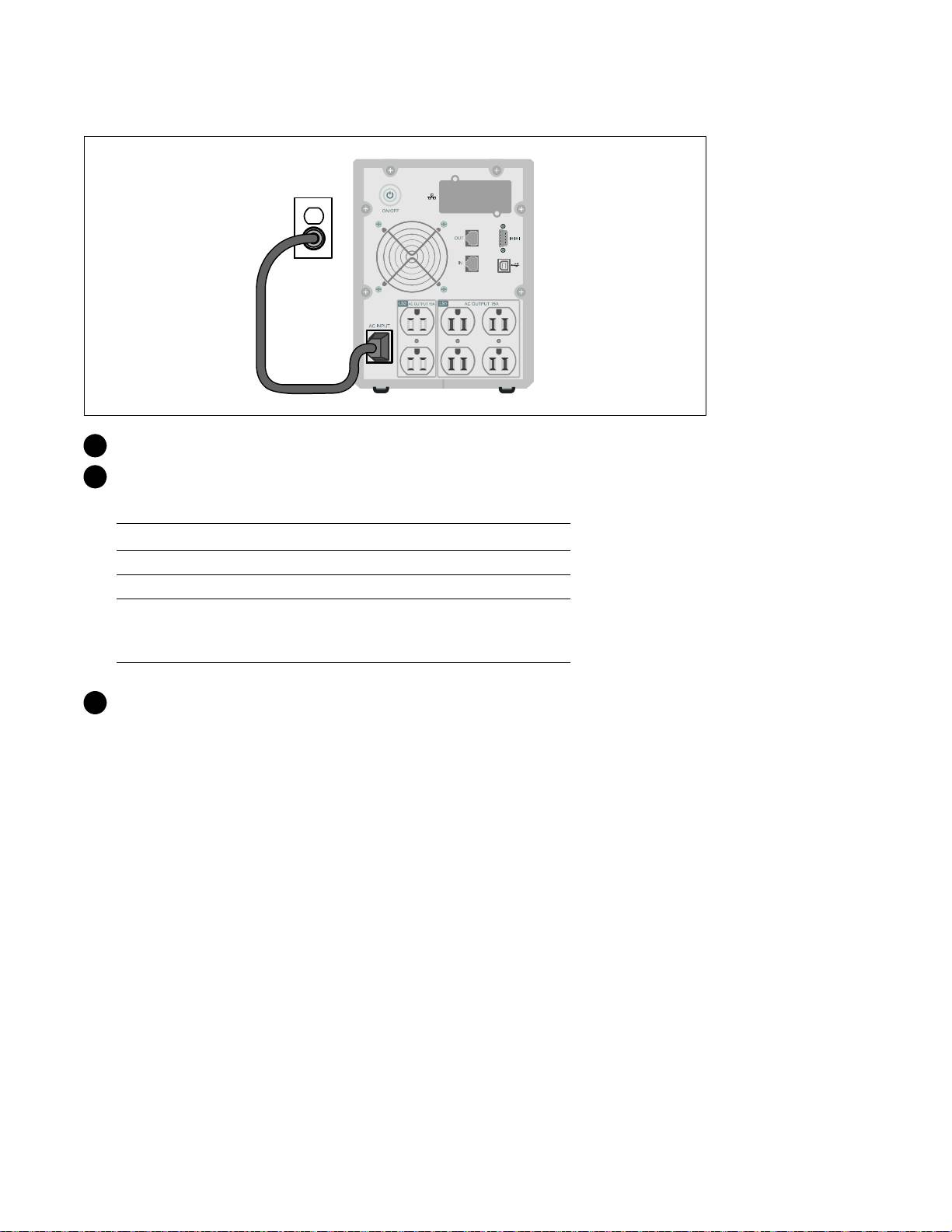

连接电源线
10 根据电源线额定电流验证 UPS 的功率输入具有上游过电流保护。
11 验证 UPS 的功率输入具有足够的上游过电流保护：
图 1. 最小上游断路器额定值
UPS 输出功率 120V（伏） 208V（伏） 230V（伏）
500W（瓦） 15A（安） — 15A（安）
1000W（瓦） 15A（安） — 15A（安）
1500W （瓦）
20A（安） — 15A（安）
（在100V（伏）时）
1920W（瓦）
12 将 UPS 电源线插入电源插座。
68
|
安装和启动

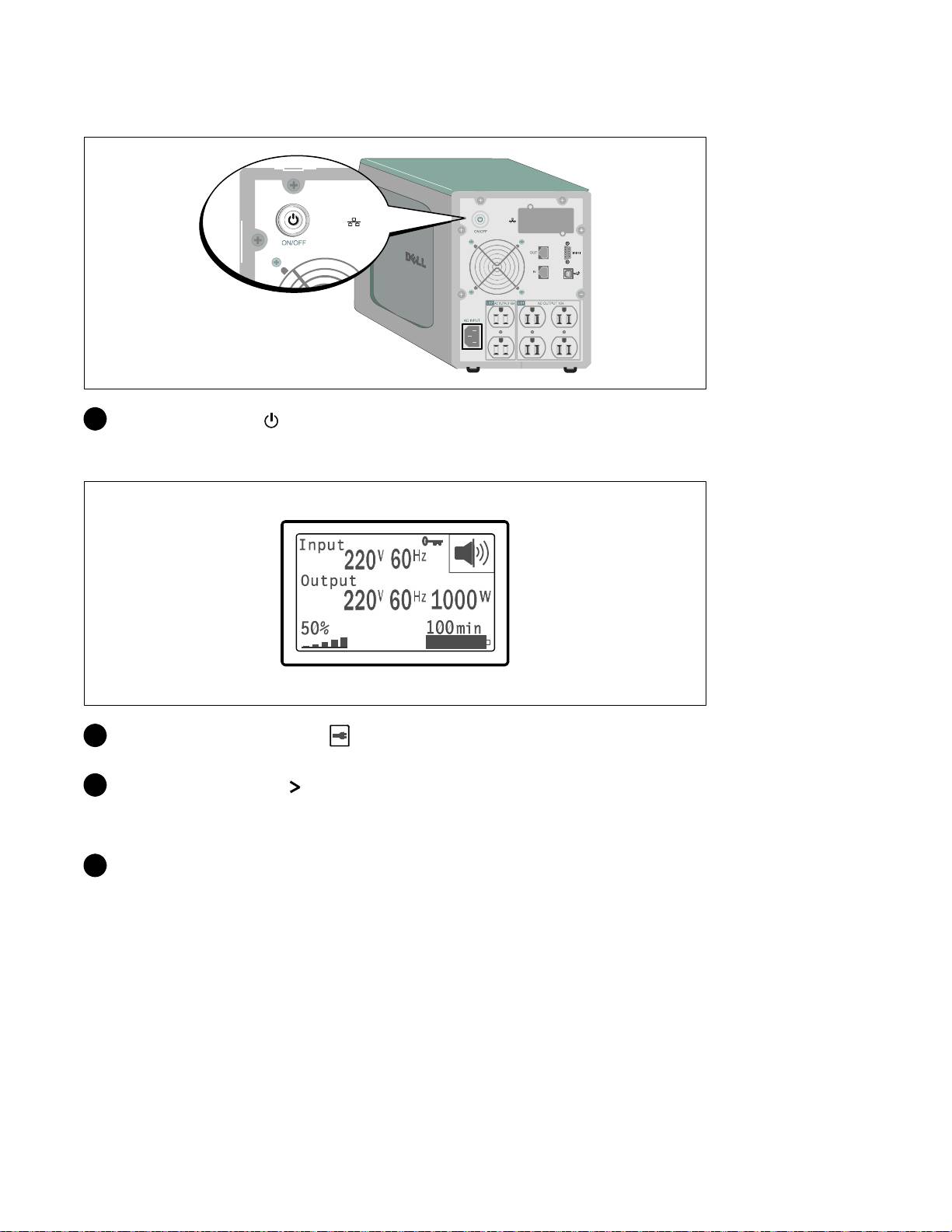

启动 UPS
13 按下 UPS 后面板上的 按钮。
完成启动
14 确认“正常”（Normal）图标 显示在 UPS 状态概要屏幕上，这表明 UPS
运转正常，任何负荷都有动力供给。
15 在 UPS 状态屏上，按下 按钮，查看现有警报或通知。 解决所有警报问题，然后继续。
参见
Dell 在线互动塔式 UPS 500W, 1000W, 和 1920/1500W 用户指南
中的“故障处理”。
如果没有现有警报，会出现“无现有警报”（No Active Alarms）信息。
16 要更改其它出厂设置默认项，请参见
Dell 在线互动塔式 UPS 500W, 1000W, 和 1920/1500W
用户指南
中的“操作”。
安装和启动
|
69
70
|
安装和启动
Dellt 塔式 UPS
500W、1000W 和 1920/1500W
系統使用
入門指南
H900N, J715N, K788N, H914N, J716N, K789N
www.dell.com | support.dell.com
注意和警告
注意: 「注意」表示可幫助您更好地使用本軟體的重要資訊。
危險: 「危險」表示緊急危險情況，如果不加以避免，將導致死亡或嚴重的傷害。
警告: 「警告」表示潛在危險情況，如果不加以避免，將會導致死亡或嚴重的傷害。
小心: 「小心」表示潛在危險情況，如果不加以避免，可能導致輕度或中度傷害，或財產損失事故。
危險: 遵守以下須知有助於防止緊急危險情況，其若不加以避免，將導致死亡或嚴重的傷害。
S 本 UPS 包含危險致命的電壓。所有維修和服務都只能由經過授權的維修人員進行。UPS
中沒有可由使用者自行維修的零件。
本文件所含資訊如有變更，恕不另行通知。
E 2009 Dell Inc. 保留所有權利。
未經 Dell Inc. 書面允許，嚴格禁止以任何形式進行複製。
本文中使用的商標：Dell和Dell 標誌為 Dell Inc.的商標；Phillips 為 Phillips Screw Company 的註冊商標。
本文件中可能會使用其他商標或商業名稱來指涉擁有該商標或名稱權利的實體或其產品。Dell Inc.
對不屬於自己的商標和商品名稱，不擁有任何產權利益。
2009 年 7 月
系統性能
該 UPS 可提供傑出的性能與可靠性，包括下列獨有優勢：
S 降壓與升壓調節，藉由調節電壓波動確保您的負載電壓穩定。
S 電池啟動功能使您能在沒有外部電源時，也能使 UPS 通電。
S 1000–1920W UPS 型號可藉由選配的 外部電池模組（EBM）延長運行時間。
S 兩個標準通信連接埠（USB 和 DB--9 序列埠）。
S 選配的 Dell 網路管理卡 具有增強通訊功能，可增加電源保護和控制。
S 網路瞬態過電保護裝置可保護您的網路通信設備免受電壓突波的損害。
S 使用Dell UPS 管理軟體的先進電源管理，進行平滑關機和電力監控。
S 藉由稱為負載區段的單獨插座組進行順序關機和負載管理。
S 不必撥打服務電話，即可自行輕鬆的升級韌體。
S 提供全球代理商認證支援。
系統性能
|
73
尋找資訊
CAUTION:
安全、環保和法規資訊
文件提供重要的安全和法規資訊。
您正在尋找什麼？
在此尋找
S 我的 UPS 的使用者指南
Dell UPS
S Dell 網路管理卡 使用者指南
S Dell UPS 管理軟體
注意：文件和軟體更新可在 support.dell.com 找到。
74
|
尋找資訊
光碟
S 規格
Dell UPS 使用者指南
S 如何進行 UPS 設定
使用者指南可從 Dell UPS 光碟和 support.dell.com
S 如何排除故障和解決問題
上取得。
S 安全操作說明
安全、環保和法規資訊
S 行政法規資訊
S 回收資訊
S 保固資訊
Dell 保固和支援資訊
S 條款與條件（僅限美國）
S 一般使用者授權協議
S 支援資訊
Dell 支援網站 — support.dell.com
注意：選擇您的區域或業務部門，以查看合適的支援
網站。
安裝和啟動
CAUTION: 在進行本文件中的步驟之前，請先閱讀和遵循
安全、環保和法規資訊
文件中的安全操作說明和重要法規資訊。
CAUTION: 小心: 機箱較重 [500W； 11.6 公斤 （25.6 磅）； 1000W； 18.3 公斤 （40.3 磅）；
1920/1500W： 30.5 公斤 （67.2 磅）]。 在拆開包裝和搬動機箱時請特別小心。
本節描述首次安裝系統的步驟。
拆除系統包裝
1 拆除系統包裝，並檢查確定每個項目。
2 以負責任的方式棄置或回收包裝材料，或者將其存放以備將來使用。
安裝和啟動
|
75
UPS 的識別
本節介紹 Dell 塔式 UPS 的前面板和後面板。後面板詳細情況請參見 Dell
在線互動機架式
UPS
500W
、
1000W
、和
1920/1500W
使用者指南
。
LCD 顯示面板
捲軸按鈕（向下或向前）
選擇按鈕
捲軸按鈕（向上或向後）
外蓋閂鎖
外蓋閂鎖
圖1. Dell 塔式 UPS
UPS 通信槽
開/關按鈕
通信連接埠
網路瞬態過電保護裝置
USB 連接埠
兩個 5-15 插座（負載區段 2）
EBM 接線器
IEC-- C14
六個 5-15 插座（負載區段 1）
輸入連接器
圖 2. UPS 後面板（1000W，120V 後面板）
76
|
安裝和啟動
