Installatie

!

 Bewaar dit instructieboekje zorgvuldig voor eventuele

raadpleging in de toekomst. Wanneer u het product

weggeeft, verkoopt, of wanneer u verhuist, dient u dit boekje

bij het apparaat te bewaren zodat  waarschuwingen en

informatie betreffende werking voorhanden blijven.

!

 Lees de instructies aandachtig door: u vindt er belangrijke

informatie betreffende installatie, gebruik en veiligheid.

Plaatsing

!

 Het verpakkingsmateriaal is niet bestemd voor kinderen

en dient daarom te worden verwijderd volgens de

geldende normen voor gescheiden afvalverzameling (

 zie

Voorzorgsmaatregelen en advies

).

!

 De installatie moet worden uitgevoerd door een bevoegde

installateur en volgens de instructies van de fabrikant. Een

verkeerde installatie kan schade berokkenen aan personen,

dieren of dingen.

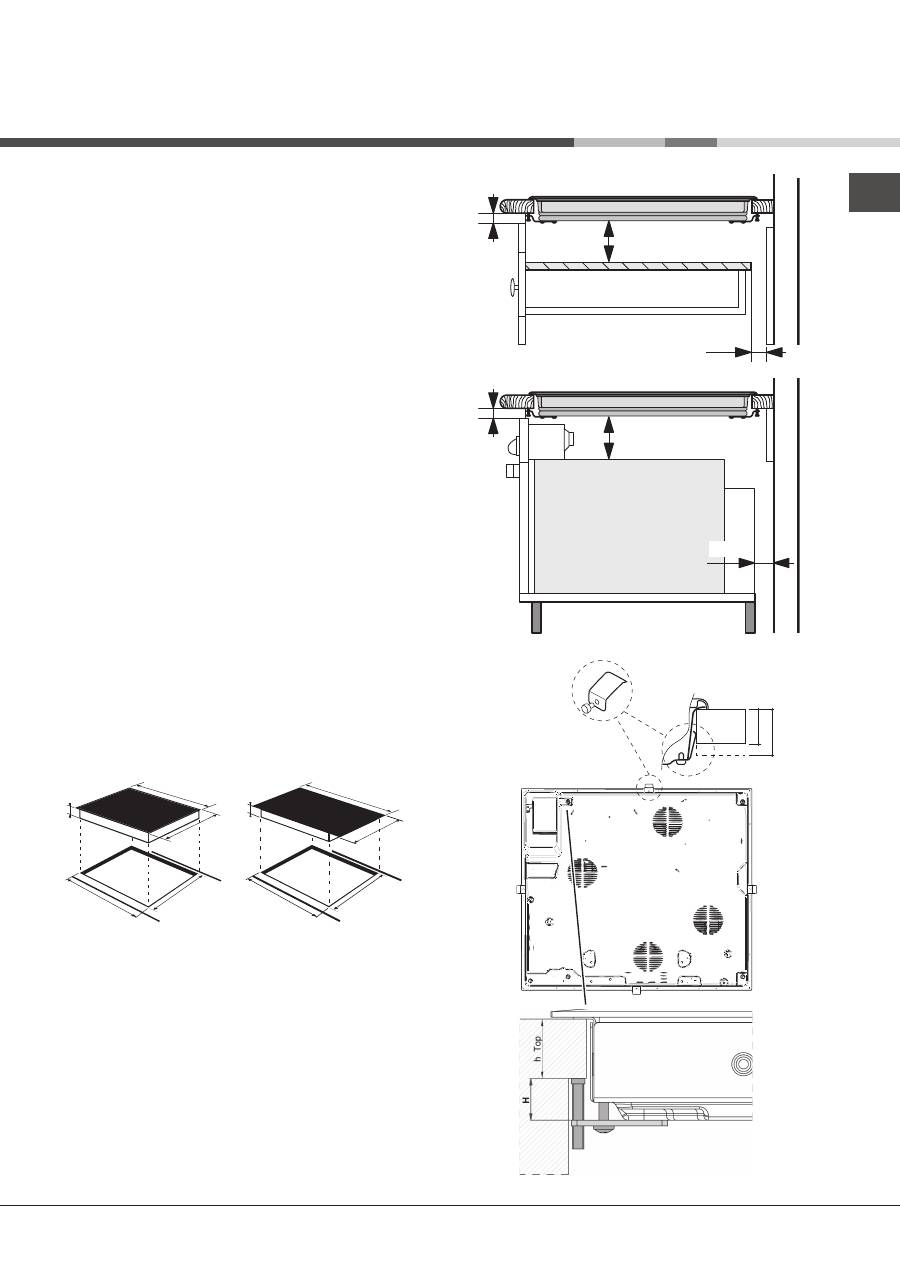

Inbouw

Voor een goede werking van het apparaat moet het

keukenmeubel de juiste kenmerken hebben:

•  het keukenblad moet uit hittebestendig materiaal zijn

vervaardigd en een temperatuur van circa 100°C kunnen

verdragen;

•  als de kookplaat boven een oven wordt geïnstalleerd

moet deze zijn voorzien van een geforceerd geventileerd

afkoelingssysteem;

•  installeer de kookplaat nooit boven een afwasautomaat:

indien u dit toch doet, breng dan een waterdichte

afscheiding aan tussen de twee apparaten;

•  naar gelang het type kookplaat dat u wenst te installeren

(

zie afbeeldingen

), moet het keukenmeubel de volgende

afmetingen hebben:

560 +/- 1

490 +/- 1

48

590

520

690

520

560 +/- 1

490 +/- 1

48

Ventilatie

Teneinde een correcte ventilatie te bereiken en

een oververhitting van de oppervlakken rondom het apparaat te

voorkomen, moet de kookplaat geïnstalleerd worden op:

•  op een minimum afstand van 40 mm van de achterwand;

•  op zodanige wijze dat er een minimum afstand overblijft

van 20 mm tussen het inbouwmeubel en het onderstaande

meubel.

•  De meubels die direct naast de kookplaat staan en

hierboven uitsteken, moeten op minstens 600 mm van de

rand van de plaat staan.

VOORZIJDE VAN

DE KOOKPLAAT

KEUKENBLAD

30

40

KOOKPLAAT

ONDERSTEBOVEN

5 mm

min. 20 mm

min. 20 mm

min. 40 mm

LADE

5 mm

min. 40 mm

HETELUCHTOVEN

56

NL

Bevestigen

Het apparaat moet op een

absoluut horizontaal oppervlak

worden geïnstalleerd.

Eventuele door onjuiste installatie veroorzaakte vervormingen

kunnen de eigenschappen en de prestaties van de kookplaat

aantasten.

De lengte van de regelschroef van de bevestigingshaken moet

op basis van de dikte van het keukenblad worden ingesteld

voordat de haken worden gemonteerd:

•  als de dikte 30 mm is: schroef 23 mm;

•  als de dikte 40 mm is: schroef 13 mm.

Voor het bevestigen moet u als volgt te werk gaan:

1. Draai met korte, puntloze schroeven de 4

centreringsklemmen in de openingen in het midden van elke

zijde van het blad vast;

2. zet de kookplaat in het midden van de opening van

het keukenmeubel door gelijke druk uit te oefenen op de

hele omtrek totdat de kookplaat perfect aansluit op het

keukenblad.

3. voor een blad met zijprofielen: nadat u de kookplaat

in het keukenmeubel heeft geplaatst moet u de 4

bevestigingshaken aan de onderste rand van de kookplaat

vastschroeven met gepunte, lange schroeven, net zolang tot

het glas goed aan het blad vastzit.

!

 De schroeven van de centreringsklemmen moeten te allen

tijde bereikbaar blijven.

!

 Volgens de veiligheidsnormen mag er geen contact meer

mogelijk zijn met de elektrische onderdelen nadat het

apparaat is ingebouwd.

!

 Alle beschermende onderdelen moeten zodanig worden

bevestigd dat ze niet kunnen worden verwijderd zonder

gereedschap te gebruiken.

Elektrische aansluiting

!

 De elektrische aansluitingen van de kookplaat en de

eventuele inbouwoven moeten apart worden uitgevoerd,

zowel om elektrische veiligheidsredenen als om de oven

eventueel eenvoudiger te kunnen verwijderen.

Eenfasige aansluiting

De kookplaat is voorzien van een voedingskabel bestemd

voor een eenfasige aansluiting. Voer de draadverbinding uit

zoals aangegeven in de volgende tabel en tekeningen:

Spanningstype

en netfrequentie

Elektrische kabel

Draadverbinding

220-240V 1+N ~

50 Hz

: geel/groen;

N

: de 2 blauwe draden samen

L

: bruin en zwart samen

Andere soorten aansluitingen

Als het elektrische net overeenkomt met een van de

volgende karakteristieken:

Spanningstype en netfrequentie

• 400V - 2+N ~ 50 Hz

• 220-240V 3 ~ 50/Hz

• 400V 3 - N ~ 50 Hz

• 400V - 2+2N ~ 50 Hz

Scheid de kabels en voer de draadverbinding uit zoals

aangegeven in de volgende tabel en tekeningen:

Spanningstype

en netfrequentie

Elektrische kabel

Draadverbinding

400V - 2+N ~

50 Hz

220-240V 3 ~

50 Hz

400V 3-N ~

50 Hz

      : geel/groen;

N

: de 2 blauwe

     draden samen

L1

: zwart

L2

: bruin

400V - 2+2N ~

50 Hz

      : geel/groen;

N1

: blauw

N2

: blauw

L1

: zwart

L2

: bruin

Het aansluiten van de voedingskabel aan het elektrische net

Bij een rechtstreekse aansluiting op het net moet u tussen het

apparaat en het net een meerpolige schakelaar aanbrengen

met een minimum afstand van 3 mm tussen de contacten.

!

 De installateur is verantwoordelijk voor een correcte

elektrische aansluiting en de inachtneming van de

veiligheidsnormen.

Vóór het aansluiten moet u controleren dat:

•  de contactdoos geaard is en voldoet aan de geldende

normen;

•  het stopcontact in staat is het maximale vermogen van

het apparaat te verdragen, zoals aangegeven op het

typeplaatje dat zich op het apparaat bevindt;

•  de spanning zich bevindt tussen de waarden die staan

aangegeven op het typeplaatje;

•  de contactdoos en de stekker overeenkomen. Als dat

niet zo is, dient u ofwel de stekker ofwel de contactdoos

te vervangen; gebruik geen verlengsnoeren of

dubbelstekkers.

!

 Wanneer het apparaat geïnstalleerd is, moeten de

elektrische kabel en de contactdoos gemakkelijk te bereiken

zijn.

!

 De kabel mag niet gebogen of samengedrukt worden.

!

 De kabel moet van tijd tot tijd worden gecontroleerd en mag

alleen door erkende monteurs worden vervangen.

!

 De fabrikant kan nergens aansprakelijk voor worden gesteld

als deze normen niet worden nageleefd.

!

 Verwijder of vervang de voedingskabel voor geen enkele

reden. De eventuele verwijdering of vervanging doet de

garantie en de CE markering vervallen. INDESIT kan niet

aansprakelijk worden gesteld voor ongelukken of schade

die het resultaat zijn van de vervanging/verwijdering van de

originele voedingskabel. De vervanging met een origineel

onderdeel is alleen toegestaan indien uitgevoerd door een

erkende INDESIT technicus.
