Festool C 15 Li: Varoitus! Lue kaikki turva- ja käyttöohjeet. Varoitusten ja ohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvaohjeet ja käyttöohjeet myöhempää tarvetta varten.Turvaohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja(verkkojohdon kanssa) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

46

C 12 Li, C 15 Li

FIN

Alkuperäiset käyttöohjeet

1

Turvaohjeet

1.1

Yleiset turvaohjeet

Varoitus! Lue kaikki turva- ja käyttöohjeet. Varoitusten ja ohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvaohjeet ja käyttöohjeet myöhempää tarvetta varten. Turvaohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyökaluja (verkkojohdon kanssa) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1.2

Konekohtaiset turvaohjeet

– Pidä laitteesta kiinni vain sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike tai ruuvi voi osua piilossa oleviin sähköjohtoihin.  Käyttötarvik- keen tai ruuvin koskettaminen jännitteelliseen johtoon voi tehdä myös laitteen metalli- set osat jännitteenalaisiksi ja aiheuttaa sähköiskun. – Tätä latauslaitetta saavat käyttää vähintään 8-vuotiaat  lapset  sekä henkilöt, joilla on fyysisiä, aistimellisia tai henkisiä rajoitteita tai puutteellinen kokemus ja tietämys ko- neen käytöstä, jos asianomainen vastuuhenkilö valvoo käyttöä tai on opastanut heille laitteen turvallisen käytön ja he ymmärtävät laitteen käytöstä syntyvät vaarat.  Lapset eivät saa leikkiä laitteen kanssa.  Puhdistusta ja käyttäjän suorittamaa huoltoa  ei saa antaa  lasten  tehtäväksi ilman vastuuhenkilön valvontaa. – Käytä sopivia henkilökohtaisia suojavarusteita:  kuulosuojaimia, suojalaseja, pöly- naamaria tehdessäsi pölyävää työtä, suojakäsineitä työstäessäsi karheita materiaaleja ja vaihtaessasi työkalua. VARO! Takaisku! Koneen runko pyörähtää: kytke laite välittömästi pois päältä! – Älä lukitse käyttökytkintä jatkuvan käytön asentoon! – Älä avaa akkua tai latauslaitetta! – Suojaa latauslaite metalliosilta (esim. metallilastuilta) tai nesteiltä! – Älä käytä muiden valmistamia akkuja, älä käytä muiden valmistamia latauslaitteita! – Suojaa akku kuumuudelta, esim. myös jatkuvalta auringonpaisteelta ja tulelta! – Älä missään tapauksessa sammuta palavia litiumioniakkuja vedellä! Käytä hiekkaa tai palonsammutuspeitettä. – Tarkasta vaaran välttämiseksi pistoke ja johto säännöllisesti ja anna vaihtaa ne vauri- otapauksessa valtuutetussa huoltokorjaamossa. – Vedä verkkopistoke irti pistorasiasta, kun latauslaite ei ole käytössä.

1.3

Päästöarvot

Normin EN 60745 mukaan määritellyt arvot ovat tyy-

pillisesti:

Äänenpainetaso

L

PA

 = 65 dB(A)

Äänentehotaso

L

WA

 = 76 dB(A)

Epävarmuus

K = 3 dB

Käytä kuulosuojaimia!

C 12 Li, C 15 Li

47

FIN

Määritetty tärinäarvo a

h

 (kolmen suunnan vektori-

summa) ja epävarmuustekijä K normin EN 60745

mukaan:

Ilmoitetut päästöarvot (tärinä, melu)

– ovat koneiden keskinäiseen vertailuun,

– soveltuvat myös käytön yhteydessä syntyvän täri-

nä- ja melukuormituksen alustavaan arviointiin,

– edustavat sähkötyökalun pääasiallisia käyttöso-

velluksia.

Arvot voivat kasvaa muiden käyttösovellusten, mui-

den käyttötarvikkeiden tai riittämättömän huollon ta-

kia. Huomioi koneen tyhjäkäynti- ja seisonta-ajat!

2

Tunnukset

3

Tekniset tiedot

Poraaminen metalliin

a

h

 = 3,5 m/s

2

K = 1,5 m/s

2

Ruuvaaminen

a

h

 < 2,5 m/s

2

K = 1,5 m/s

2

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue ohjeet/huomautukset!

Käytä kuulosuojaimia!

Käytä suojahansikkaita!

Käytä suojalaseja!

Ei kuulu kunnallisjätteisiin.

Akkukäyttöinen porakone/ruuvinväännin

C12 Li

C15 Li

Moottorin jännite

 10,8 - 12 V

 14,4 - 15,6 V

Kierrosluku kuormittamattomana*

1. vaihde

0 - 450 min

-1

2. vaihde

0 - 1500 min

-1

Maks. vääntömomentti

Pehmeä ruuvausalusta (puu)

20 Nm

25 Nm

Kova ruuvausalusta (metalli)

34 Nm

40 Nm

Vääntömomentti säädettävissä **

1. vaihde

0,5 - 8 Nm

2. vaihde

0,5 - 6 Nm

Poranistukan kiinnitysalue

1,5 - 13 mm

Poraushalkaisija maks.

Puu

25 mm

35 mm

Metalli

14 mm

16 mm

Teräkiinnitin porankarassa

1/4 ’’

1/4 ’’

Paino ilman akkua Centrotec-istukan kanssa

1,0 kg

1,0 kg

Latauslaite

TCL 3

Verkkojännite (tulo)

220 - 240 V ~

Verkkotaajuus

50/60 Hz

Latausjännite (lähtö)

10,8 - 18 V=

Pikalataus

Maks. 3 A

Sykkivä ylläpitolataus (NiCd, NiMH)

n. 0,06 A

Latausajat BP-, BPS- ja BPC-akuille

LiIon 1,5 Ah, 80 %/100 %

noin 25/35 min.

LiIon 3,0 Ah, 80 %/100 %

noin 55/70 min.

LiIon 4,2 Ah, 80 %/100 %

noin 70/90 min.

Sallittu käyttölämpötila-alue

 -5 °C ... + 45 °C

Lämpötilavalvonta

NTC-vastuksen kanssa

Suojausluokka

/II

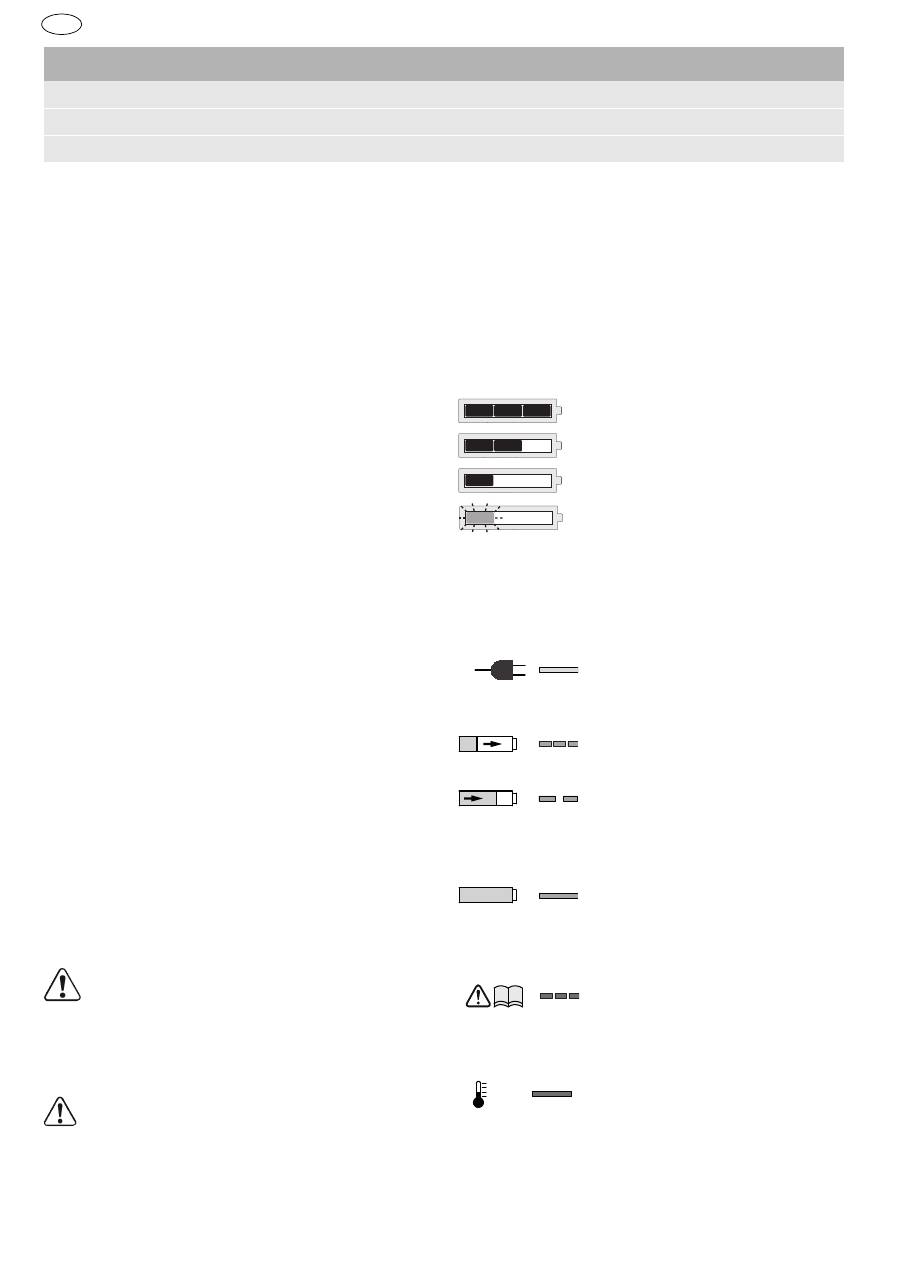

48

C 12 Li, C 15 Li

FIN

* Kierroslukutiedot täyteen ladatulla akulla.

** Alemmilla vääntömomenttipykälillä maksimikierroslukua on alennettu.

4

Laitteen osat

Mainitut kuvat ovat käyttöoppaan alussa.

5

Määräystenmukainen käyttö

Akkukäyttöinen porakone/ruuvinväännin soveltuu

– metallin, puun, muovien ja muiden vastaavien ma-

teriaalien poraamiseen,

– ruuvien ruuvaamiseen ja kiristämiseen.

– Festoolin saman jänniteluokan BPC- ja BPS-mal-

lisarjojen akkujen kanssa käyttöön.

Latauslaite TCL 3 soveltuu

– Festoolin akkujen lataamiseen: BP, BPS ja BPC

(NiMH, NiCd, LiIon tunnistetaan automaattisesti.)

– vain sisäkäyttöön.

Koneen käyttäjä vastaa määräystenvastaises-

ta käytöstä aiheutuneista vahingoista, näihin

kuuluu myös jatkuva teollisuuskäyttö.

6

Käyttöönotto

6.1

Latauslaitteen johdon kelausura [3-2]

Ennen käyttöönottoa johto täytyy kelata koko-

naan auki syvennyksestä.

6.2

Akun vaihtaminen [2]



Akku on toimitettaessa välittömästi käyttövalmis

ja sitä voidaan ladata koska vain.

Kapasiteettinäyttö

[1-10]

 näyttää automaattisesti

käyttökytkimen

[1-9]

 kytkennän yhteydessä akun va-

raustilan:

(ei NiCd- ja NiMH-akkujen kanssa)

6.3

Akun lataaminen [3A]

Latauslaitteen LED

[3-1]

 ilmoittaa latauslaitteen

kulloisenkin käyttötilan.

Akku

BPC 12 Li

BPC 15 Li

Jännite

10,8 V

14,4 V

Kapasiteetti

1,5 Ah

4,2 Ah

Paino

0,31 kg

0,58 kg

[1-1]

Vääntömomentin säätöpyörä

[1-2]

Ruuvipalojen pidinura

[1-3]

LED-lamppu

[1-4]

Nopeusaluekytkin

[1-5]

Porauksen tunnus

[1-6]

Ruuvauksen tunnus

[1-7]

Ruuvauksen/porauksen vaihtokytkin

[1-8]

Myötä-/vastapäivään-kytkin

[1-9]

Käyttökytkin

[1-10]

Kapasiteettinäyttö

[1-11]

Vyökiinnike

[1-12]

Akun avauspainikkeet

[3-1]

LED-näyttö

[3-2]

Johdon kelausura

[3B]

Seinäkiinnitys

70 - 100 %

40 - 70 %

15 - 40 %

< 15 %

Suositus:

 lataa akku ennen käy-

tön jatkamista.

Keltainen LED - jatkuva palami-

nen

Latauslaite on käyttövalmis.

Vihreä LED - nopea vilkkuminen

Akkua ladataan maksimivirralla.

Vihreä LED - hidas vilkkuminen

Akkua ladataan vähennetyllä vir-

ralla, LiIon on ladattu 80 %:n ver-

ran.

Vihreä LED - jatkuva palaminen

Lataus on saatu päätökseen tai

sitä ei aloiteta uudelleen, koska

nykyinen varaustila on yli 80 %.

Punainen LED - vilkkuminen

Yleinen vikailmoitus, esim. epä-

täydellinen kosketus, oikosulku,

akku vioittunut, yms.

Punainen LED - jatkuva palami-

nen

Akun lämpötila on sallittujen

raja-arvojen ulkopuolella.

C 12 Li, C 15 Li

49

FIN

7

Säädöt

7.1

Pyörintäsuunnan vaihtaminen [1-8]

• Kytkin vasemmalle  = pyörintä myötäpäivään

• Kytkin oikealle = pyörintä vastapäivään

7.2

Nopeusalueen vaihtaminen [1-4]

• Nopeusaluekytkin eteenpäin (numero 1 näkyvissä)

= 1. nopeusalue

• Nopeusaluekytkin taaksepäin (numero 2 näkyvis-

sä) = 2. nopeusalue

7.3

Ruuvaus

Vaihtokytkimessä

[1-7]

 oleva merkintä osoittaa ruu-

vaustunnusta

[1-6]

.

Vääntömomentti vääntömomentin säätöpyörän

[1-1]

asetusta vastaavasti.

Asento 1 = pieni vääntömomentti

Asento 25 = suuri vääntömomentti

Äänimerkki

 saavutettaessa säädetty vääntömo-

mentti, kone kytkeytyy pois päältä. Kone käynnistyy

uudelleen vasta sitten, kun vapautat ja painat uudel-

leen käyttökytkintä

[1-9]

.

7.4

Poraus

Vaihtokytkimessä

[1-7]

 oleva merkintä osoittaa po-

raustunnusta

[1-5]

 = maks. vääntömomentti.

8

Teräkiinnitin, lisälaitteet

8.1

CENTROTEC-teräistukka [4]

CENTROTEC-varrella varustettujen terien nopea

vaihto

Kiinnitä CENTROTEC-terät vain CENTROT-

REC-teräistukkaan.

Käytä vaihdossa suojakäsineitä!

8.2

Poraistukka BF-FX [5]

Poranterien ja ruuvauskärkien kiinnittämiseen, joi-

den varren halkaisija enintään 13 mm.

Kiinnitä terä keskiöidysti poraistukkaan.

8.3

Kulmakiinnityskappale DD-AS [6]

Poraaminen ja ruuvaaminen suorassa kulmassa ko-

neeseen nähden (osittain lisätarvike).

8.4

Epäkeskokappale DD-ES [7]

Ruuvaus reunan läheltä normin ISO 1173 mukaisilla

ruuvauskärjillä (osittain lisätarvike).

8.5

Teräkiinnitin porankarassa [8]

Ruuvauskärjet voidaan laittaa suoraan porankaran

kuusiokolokiinnittimeen.

9

Työskentely koneella

9.1

Päälle-/poiskytkentä [1-9]

Paina = PÄÄLLE, vapauta = POIS



Kierroslukua voidaan ohjata portaattomasti sen

mukaan, kuinka lujaa käyttökytkintä painetaan.

LED-valo

[1-3]

 syttyy, kun painat käyttökytkintä

[1-

9]

.

9.2

Ruuvauskärkien säilytyspaikka [1-2]

Magneettinen, ruuvauskärkien tai kärjenpitimien

säilyttämiseen.

9.3

Varoitusäänimerkit

Varoitusäänimerkit annetaan seuraavissa käyttöti-

loissa ja kone sammuu:

10

Huolto ja hoito

Huolto ja korjaus

 vain valmistajan teh-

taalla tai huoltokorjaamoissa: katso si-

nua lähinnä oleva osoite kohdasta:

www.festool.com/Service

VAROITUS

Loukkaantumisvaara



Säädöt vain silloin, kun kone on kytketty pois

päältä!

VAROITUS

Loukkaantumisvaara, sähköiskuvaara



Ota aina ennen kaikkia koneeseen liittyviä työtoi-

menpiteitä akku pois koneesta!

Akku tyhjä tai kone ylikuormitettu.

– Vaihda akku.

– Kuormita konetta vähemmän.

Kone on ylikuumentunut.

– Koneen jäähdyttyä se voidaan ot-

taa jälleen käyttöön.

LiIon-akku on ylikuumentunut tai

viallinen.

– Tarkasta akun jäähdyttyä sen toi-

mintakyky latauslaitteella.

VAROITUS

Loukkaantumisvaara, sähköiskuvaara



Ota aina ennen kaikkia koneeseen liittyviä huol-

to- ja kunnossapitotöitä akku pois koneesta!



Kaikki huolto- ja korjaustyöt, jotka vaativat

moottorin kotelon avaamista, on suoritettava

valtuutetussa huoltokorjaamossa.

50

C 12 Li, C 15 Li

FIN

Käytä vain alkuperäisiä Festool-va-

raosia! Tilausnumero kohdassa:

www.festool.com/Service

Noudata seuraavia ohjeita:

– Pidä sähkötyökalun tuuletusaukot vapaina ja puh-

taina, jotta jäähdytys saadaan taattua.

– Pidä sähkötyökalun, latauslaitteen ja akun liitän-

täkoskettimet puhtaina.

Akkua koskevat ohjeet

– Varastointi kuivassa ja viileässä säilytyspaikassa 5

°C ... 25 °C lämpötilassa.

– Suojaa akut kosteudelta ja vedeltä sekä kuumuu-

delta.

– Älä jätä tyhjiä akkuja noin kuukautta pitemmäksi

ajaksi latauslaitteeseen, jos latauslaite on irrotet-

tu verkosta. Syväpurkautumisen vaara!

– Jos litiumionikakkuja säilytetään pitemmän aikaa

käyttämättöminä, niiden tulisi olla ladattuja 40 %

kapasiteetistaan (noin 15 min latausaika).

– Oikosulkujen välttämiseksi akkua kannattaa säi-

lyttää oheisessa pakkauksessaan.

– Huomattavasti lyhentynyt käyttöaika latauskerto-

jen jälkeen on merkki siitä, että akku ei toimi enää

kunnolla ja täytyy korvata uudella.

11

Ympäristö

Älä heitä käytöstä poistettua konetta

talousjätteiden joukkoon!

 Toimita ko-

neet, tarvikkeet ja pakkaukset ympäris-

töä säästävään kierrätyspisteeseen.

Noudata voimassaolevia kansallisia

määräyksiä.

Vain EU:

 EU-direktiivin 2002/96/EY mukaan käytöstä

poistetut sähkökoneet ovat lajiteltavaa jätettä, joka

on ohjattava asianmukaisesti ympäristöä säästävään

kierrätykseen.

Palauta

käytöstä poistetut tai vialliset akut

 ammat-

tiliikkeeseen, Festool-asiakaspalveluun tai kunnalli-

seen kierrätyspisteeseen. (noudata omassa maassa-

si voimassaolevia määräyksiä). Akkujen täytyy olla

palautuksen yhteydessä tyhjiksi purkautuneita. Siten

akut ohjataan asianmukaisesti kierrätykseen.

Koskee vain EU-maita:

 EU-direktiivin 91/157/ETY

mukaan vialliset tai käytöstä poistetut akut/paristot

täytyy toimittaa kierrätykseen.

REACh:iin liittyvät tiedot:

 www.festool.com/reach

12

Kuljetus

LiIon-akun sisältämä litiumekvivalenttimäärä on

asiaankuuluvia raja-arvoja alhaisempi ja on testattu

UN-käsikirjan ST/SG/AC.10/11/ver.3 osa III, alakohta

38.3, mukaan. Siksi maakohtaiset ja kansainväliset

vaarallisia aineita koskevat määräykset eivät koske

erillistä tai laitteeseen kiinnitettyä LiIon-akkua. Vaa-

rallisia aineita koskevia määräyksiä täytyy kuitenkin

mahdollisesti soveltaa siihen, mikäli kuljetus sisäl-

tää useampia akkuja. Tällaisessa tapauksessa voi

olla tarpeen noudattaa erityisvaatimuksia.

13

EU-vaatimustenmukaisuusvakuutus

Täten vakuutamme vastaavamme siitä, että tämä

tuote on seuraavien direktiivien, normien tai normi-

asiakirjojen asiaankuuluvien vaatimusten mukainen:

2006/42/EY, 2004/108/EY, 2011/65/EU, EN 60745-1, EN

60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Täten vakuutamme vastaavamme siitä, että tämä

tuote on seuraavien direktiivien, normien tai normi-

asiakirjojen asiaankuuluvien vaatimusten mukainen:

2004/108/EY, 2006/95/EY, 2011/65/EU, EN 60335-1,

EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN

61204-3.

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer

Tutkimus- ja tuotekehitysosaston sekä teknisen do-

kumentoinnin päällikkö

2013-05-22

EKAT

1

2

3

5

4

Akkukäyttöinen porakone/

ruuvinväännin

Sarjanumero

C 12 Li

498349

C 15 Li

498351

CE-hyväksyntämerkinnän vuosi:2010

Latauslaite

Sarjanumero

TCL 3

10002345, 10004911

CE-hyväksyntämerkinnän vuosi:2013
