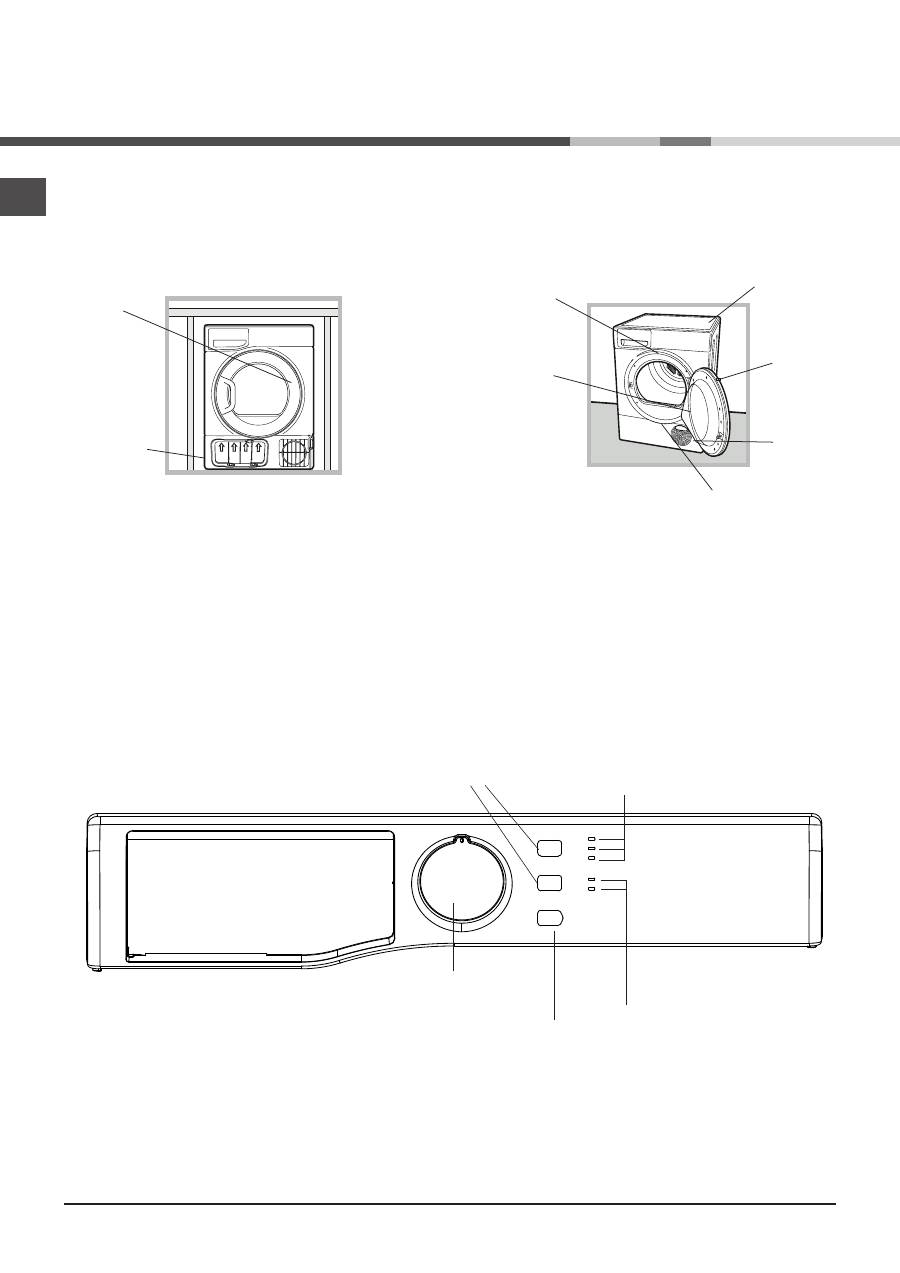

Hotpoint-Ariston TCS 73B GP: Описание сушильной машины

56

RU

Нажмите

на люк

Конденсатор

(крышка

открыта)

Бачок для

слива воды

Паспортная

табличка

Ручка крышки конденсатора

(потянуть, чтобы открыть)

Фильтр

Воздухозаборная

решетка

Описание   сушильной машины

Порядок открывания люка

Консоль управления

Характеристики

Серийный

номер и н

омер модели

Регулятор программ и

переключатель на OFF

595

3

4

5

6

7

8

9

10

11

12

13

14

3

4

5

6

7

8

9

10

11

12

13

14

Код пресс-ф ормы :

A1

Modification:

Approval:

Volume:

Scale:

Material:

General Tolerances:

Size:

Ident. Material:

Denomination:

 Errore: Nessun riferimento

Stamp Code:

Replaces:

According to the law we reserve the property of the present design with prohibition of use and reproduction

Weight:

RCT:

Format:

Proprieté Merloni, ne peut être reproduit, copier et diffusé sans notre accord. Tous droits réservés

Remplace:

Code Outillage:

 Errore: Nessun riferimento

Designation:

Identification Matière:

Tolerance General:

Matière:

Echelle:

Poids:

Visa:

RCT:

Modification:

Volume:

Opis Modyfikacji:

RCT:

Zatwierdzil:

Objetosc:

Skala:

Material:

Tolerancje Ogolne:

Format:

Symbol Materialu:

Opis:

 Errore: Nessun riferimento

Kod Tlocznika:

Zastepuje:

Zgodnie z prawem rysunek jest wlasnoscia Merloni, i zabrania sie jego uzywania, kopiowania i rozpowszechniania.

Waga:

Modificacao:

Formato:

Tolerancias gerais:

RCT:

Escala:

Volume:

Visto:

Material:

Identificacao Material:

Designacao:

 Errore: Nessun riferimento

Codigo Ferramenta:

Substituido:

Nos termos da lei reservamos a propriedade deste desenho sendo proibido o seu uso e reproducao não autorizados

Peso:

Degisiklik:

RCT:

Vize:

Hacim:

Olcek:

Malzeme:

Genel Toleranslar:

Format:

Metaryal Tanimi:

Tanım:

 Errore: Nessun riferimento

Baskı Kodu:

Yerine Gecmek:

Aşağıdaki dizaynın çoğaltılması ve bizden başkasının kullanması Kanunlar gereğince  yasaktır.

Agirlik:

Modifica:

RCT:

Visto:

Peso:

Scala:

Tolleranze Generali:

Formato:

Ident. Materiale:

Materiale:

 Errore: Nessun riferimento

Denominazione:

Codice Stampo:

Sostituisce:

A termini di legge ci riserviamo la proprietà del presente disegno con divieto di uso e riproduzione

Volume:

Ревизия:

RCT:

Согласовано:

Обьем:

М асш таб:

Материал (тип):

Неуказанны е Допуски:

Ф ормат:

Код Материалa:

Наименование:

Заме няет  Код:

Настоящи й  чертеж  является  собственностью  М ерлони, его использование  и  перепечатка  запрещ ены. Все  права  защи ще ны

Вес:

 Errore: Nessun riferimento

 Errore: Nessun riferimento

 Errore: Nessun riferimento

 Errore: Nessun riferimento

 Errore: Nessun riferimento

 Errore: Nessun riferimento

 Errore: Nessun riferimento

 Errore: Nessun riferimento

 Errore: Nessun riferimento

 Errore: Nessun riferimento

 Errore: Nessun riferimento

Кнопка и индикатор

START/PAUSE

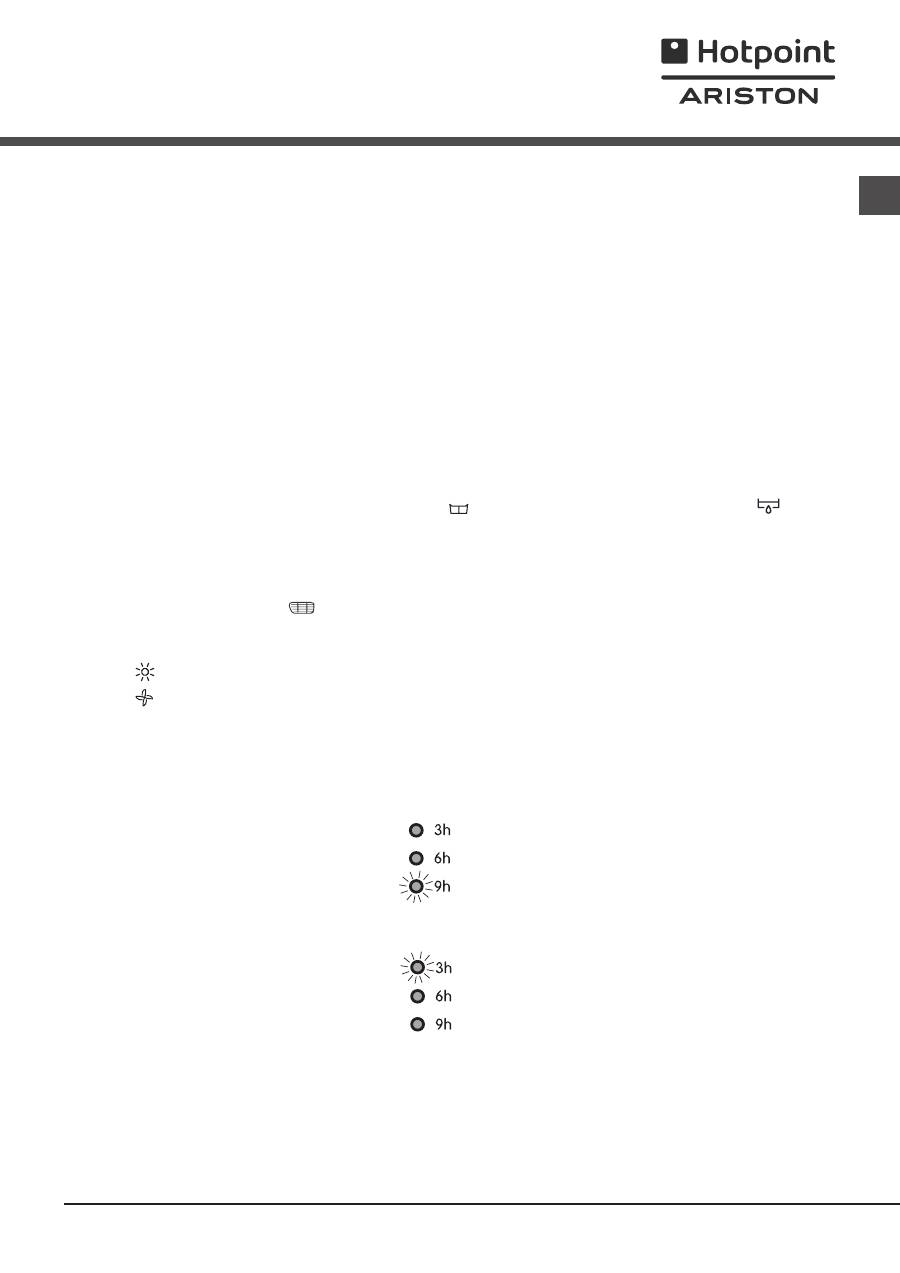

Индикаторы

ухода

Индикаторы

фаз сушки

или запуска с

задержкой

Кнопки и

индикаторы

57

RU

Рукоятка Программы

Позволяет выбрать программу: поверните ее до тех пор, пока индикатор на окажется напротив нужной программы.

Позиция OFF выключает сушилку.

(См. Запуск и Выбор программы).

Кнопки дополнительных функций

Позволяют выбрать дополнительные функции, совместимые с выбранной программой. Соответствующие индикаторы

загораются, показывая, что данная функция была активирована

(См. Программы и дополнительные функции).

Кнопка и индикатор START/PAUSE

Когда зеленый индикатор редко мигает, нажмите кнопку для запуска программы. Когда цикл включен, индикатор горит

постоянно. Для остановки программы в режиме пауза вновь нажмите эту кнопку; индикатор загорится оранжевым

цветом и вновь замигает.

Для возобновления программы с момента, в который она была прервана, вновь нажмите кнопку

 (см. Запуск и Выбор

программы).

Индикаторы
