 2. Ważne wskazówki

Stosowanie urządzenia nie zastępuje konsultacji i leczenia lekarskiego.

W przypadku wystąpienia bólu lub podejrzenia choroby należy skonsul-

tować się najpierw z lekarzem!

OSTRZEŻENIE!

Aby uniknąć szkód zdecydowanie odradza się w poniższych

przypadkach stosowania Digital TENS/EMS:

•

  Przy implantach urządzeń elektrycznych (jak np.: rozruszniki

serca)

•

  Przy wszczepionych metalowych implantach

•

  W przypadku użytkowników pompy insulinowej

•

  Przy wysokiej gorączce (np.: > 39 °C)

•

  Przy znanych i ostrych arytmiach serca i innych zaburzeniach krążenia i

pracy serca

•

  Przy atakach (np.: epilepsji)

•

  W ciąży

•

  Przy zachorowaniu na raka

•

  Po operacjach, po których wzmożone skurcze mięśni mogą zaburzyć

proces leczenia

•

  Nie stosować w pobliżu serca. Elektrody stymulujące nie

mogą być stosowane w żadnym miejscu przedniej klatki

piersiowej (oznakowane przez żebra i mostek), w szczegól-

ności nie na obydwu dużych mięśniach piersiowych. Może

to prowadzić do podwyższenia ryzyka migotania komór

serca i prowadzić do zatrzymania akcji serca

•

  Na czaszce, w okolicach ust, gardła lub krtani

•

  W obszarze szyi/tętnicy szyjnej

•

  W obszarze genitaliów

•

  Na chorą w stadium ostrym lub chronicznym skórę (skaleczenia lub zapa-

lenia), (np.: przy bolących i niebolących zapaleniach, zaczerwienieniach,

wysypkach (np.: alergie), oparzeniach, stłuczeniach, obrzękach, a także

ranach znajdujących się w procesie gojenia, bliznach pooperacyjnych,

które zawierają się w leczeniu)

•

  W otoczeniu o wysokiej wilgotności, jak np.: łazienka lub podczas kąpania

w wannie lub pod prysznicem

•

  Nie korzystać po spożyciu alkoholu

•

  Przy jednoczesnym podłączeniu do wysokoczęstotliwościowych urządzeń

chirurgicznych.

Przed użyciem urządzenia zasięgnąć opinii lekarza przy:

•

 Ostrych zachorowaniach, w szczególności przy podejrzeniu lub istnie-

niu  nadciśnienia, zaburzeń krzepnięcia krwi, skłonności do schorzeń

 zakrzepowo-zatorowych, jak i złośiwych formacji

•

  Wszystkich chorobach skóry

•

  Nie wyjaśnionych, chronicznych stanach bólowych niezależnie od obszaru

ciała

•

 Cukrzycy

•

  Wszystkich zaburzeniach czucia ze zredukowanym odczuwaniem bólu

(np.: zaburzenia przemiany materii)

•

  Jednoczesnym leczeniu medycznym

•

  Dolegliwościach występujących w wyniku leczenia stymulacyjnego

•

  Podrażnieniach skóry z powodu długiej stymulacji w tym samym miejscu

gdzie elektroda.

UWAGA!

Digital TENS/EMS stosować wyłącznie:

•

  U ludzi

•

  W celu, do jakiego został zbudowany i w sposób, jaki podano w niniejszej

instrukcji obsługi. Każde nieprawidłowe użycie może być niebezpieczne

•

  Do zewnętrznych zastosowań

•

  Z dostarczonymi i możliwymi do zamówienia częściami oryginalnymi, w

innym przypadku gwarancja wygasa.

ŚRODKI BEZPIECZEŃSTWA:

•

  Usuwać elektrody ze skóry zawsze zdecydowanym ruchem, aby uniknąć

skaleczeń przy skórze wrażliwej.

•

  Nie zbliżać się z urządzeniem do źródeł ciepła i nie stosować w pobliżu

(~1 m) urządzeń krótko i mikro falowych (np.: telefony komórkowe), bo to

może prowadzić do nieprzyjemnego potęgowania się prądu.

•

  Nie wystawiać urządzenia na działanie słońca lub wysokich temperatur.

•

  Chronić urządzenie przed kurzem, brudem i wilgocią. Urzadzenia nigdy nie

zanurzać w wodzie lub innych płynach.

•

  Urządzenie stosuje się do użytku własnego.

•

  Ze względów higienicznych elektrody mogą być używane tylko przez jedną

osobę.

102

•

  Jeśli urządzenie nie funkcjonuje poprawnie, pojawiają się bóle lub niedy-

spozycja, należy przerwać natychmiast stosowanie.

•

  Aby usunąć lub przesunąć elektrody należy najpierw urządzenie wzgl.

właściwy kanał wyłączyć, aby uniknąć niechcianych podrażnień.

•

  Nie modyfikować żadnych elektrod (np.: przez przycięcie). To prowadzi do

podwyższonej gęstości prądu i może być niebezpieczne (maks. zalecana

 wartość wyjściowa dla elektrod: 9 mA/cm

2

, efektywna gęstość prądu

ponad   2 mA/cm

2

 wymaga podwyższonej uwagi).

•

  Nie stosować podczas snu, w czasie prowadzenia pojazdów mechanicz-

nych lub podczas obsługi podobnych maszyn.

•

  Nie stosować podczas czynności, przy których nieprzewidziane reakcje

(np.: zwiększona kontrakcja pomimo niskiej intensywności) mogą być

niebezpieczne.

•

  Należy uważać, aby podczas stymulacji elektrody nie dotykały żadnych

metalowych obiektów, jak spinka paska czy naszyjnik. Jeśli w obrębie

stosowania znajduje się biżuteria lub piercing (np.: w pępku), należy ją

przed użyciem usunąć, w innym przypadku może dojść do miejscowych

poparzeń.

•

  Urządzenie trzymać z dala od dzieci, aby zapobiec ew. zagrożeniom.

•

  Nie pomylić kabla elektrody z kontaktami od słuchawek lub innymi urzą-

dzeniami i nie łączyć elektrod z innymi urządzeniami.

•

  Nie używać tego urządzenia równocześnie z innymi urządzeniami, które

przenoszą impulsy elektryczne do ciała.

•

  Nie używać w pobliżu materiałów łatwopalnych, gazów lub materiałów

wybuchowych.

•

  Nie używać akumulatorków, lecz baterii tego samego typu.

•

  Stosować w pierwszych minutach na siedząco lub leżąco, aby w rzadkich

przypadkach reakcji nerwu błędnego (uczucia słabości) uniknąć niebezpie-

czeństwa skaleczenia. W przypadku wystąpienia słabości natychmiast

wyłączyć urządzenie i położyć się z nogami w górze (ok. 5-10 min.).

•

  Nie zaleca się pełnego smarowania skóry kremami i maściami natłuszcza-

jącymi, bowiem zużycie elektrod jest większe wzgl. może to prowadzić do

nieprzyjemnego potęgowania się prądu.

Uszkodzenie

•

  W sytuacji niepewności, czy urządzenie jest uszkodzone, nie należy go

używać i należy zwrócić się do sprzedawcy lub pod wskazany adres

serwisu producenta.

•

  Sprawdzać urządzenie pod kątem śladów zużycia lub uszkodzeń. Jeśli

takie znaki pojawiłyby się lub jeśli urządzenie stosowane byłoby nieprawi-

dłowo, należy je przed kolejnym uruchomieniem zanieść do producenta

lub sprzedawcy.

•

  Urządzenie natychmiast wyłączyć, jeśli jest popsute lub uległo usterce.

•

  W żadnym przypadku nie należy otwierać i/lub naprawiać urządzenia

samodzielnie! Naprawę powinien przeprowadzić wyspecjalizowany serwis

producenta lub autoryzowanego sprzedawcy. W przypadku niestosowania

się do wskazówek gwarancja wygaśnie.

•

  Producent nie ponosi odpowiedzialności za szkody powstałe w wyniku

nieprawidłowego lub niewłaściwego użycia.

Informacje na temat wyładowania elektrostatycznego (ESD)

Gniazd oznaczonych symbolem ostrzegawczym ESD nie wolno doty-

kać.

Środki ostrożności przed wyładowaniami

–   Gniazd oznaczonych symbolem ostrzegawczym ESD nie wolno dotykać

palcami!

–   Wtyczek/gniazd oznaczonych symbolem ostrzegawczym ESD nie wolno

dotykać narzędziami ręcznymi!

Dalsze informacje na temat symboli ostrzegawczych ESD oraz ewentualne

szkolenia i ich zakres dostępne są na życzenie w punkcie obsługi klienta.

3. Parametry prądowe

Stymulatory elektryczne pracują z następującymi ustawieniami prądowymi,

które mają w zależności od ustawienia różne oddziaływanie na działanie

stymulujące:

3.1 Forma impulsów

Opisuje ona funkcję czasową prądu wzbudzania.

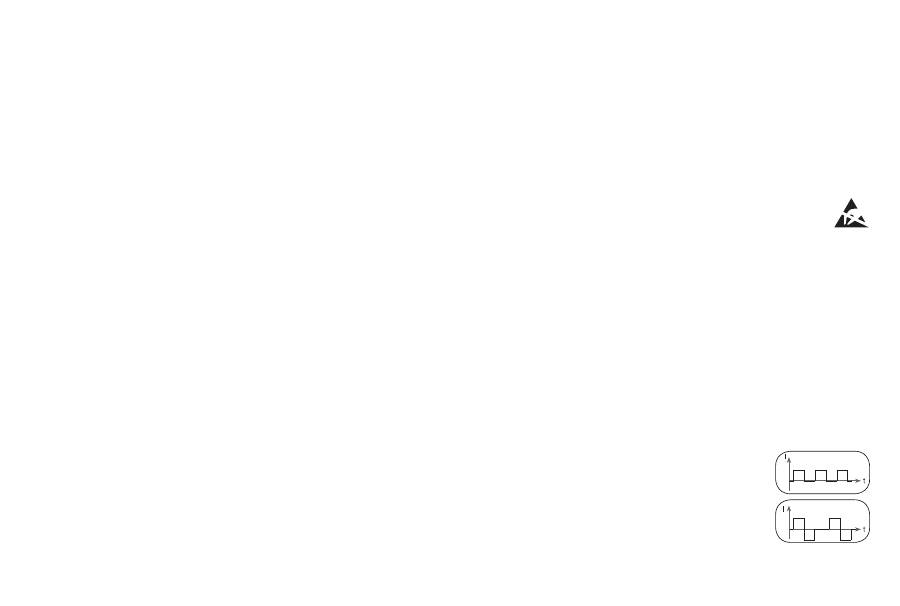

Rozróżnia się jedno- i dwufazowe prądy pulsowania.

W przypadku jednofazowych prądów pulsowania, prąd

płynie w jednym kierunku, w przypadku dwufazowego

pulsowania, prąd wzbudzania zmienia swój kierunek.

W urządzeniu Digital TENS/EMS obecne są wyłącznie

dwufazowe prądy pulsowania, ponieważ odciążają one

mięśnie i powodują ich mniejsze zmęczenie oraz sprawiają, że użytkowanie

jest bezpieczniejsze.

Int

ensywność

impulsu

Strumienie jednofazowe

Czas

Strumienie dwufazowe

103

3.2 Częstotliwość impulsów

Liczba pojedynczych impulsów na sekundę wskazuje

częstotliwość, która jest wyświetlana w Hz (herc). Można

ją obliczyć, wyliczając odwrotność czasu cykli.

Dana częstotliwość określa, które typy włókien mięśnio-

wych reagują lepiej.

Wolno reagujące włókna reagują częściej na niższe częstotliwości impulsów

do 15 Hz, szybciej reagujące zadziałają dopiero od 35 Hz.

Przy impulsach 45-70 Hz dochodzi do trwałego napięcia mięśnia, połączo-

nego z szybkim jego zmęczeniem. Wyższe częstotliwości są preferowane dla

treningu szybkościowego i wysiłkowego.

3.3 Szerokość impulsów

Przy jej pomocy podaje się trwanie impulsów pojedyńcze-

go w mikrosekundach.

Szerokość impulsów określa tutaj między innymi głę-

bokość wnikania prądu, przy czym ogólnie obowiązuje

zasada: większa masa mięśni wymaga większej szerokości impulsów.

3.4 Intensywność impulsów

Ustawienie stopnia intensywności kształtuje się indywidu-

alnie wg subiektywnego odczucia każdego użytkownika

i określane jest przez wiele czynników, jak np.: miejsce

stosowania, ukrwienie skóry, grubość skóry, jak i jakość

kontaktu elektrody. Praktyczne ustawienie ma być wprawdzie skuteczne, ale

nigdy nie może powodować nieprzyjemnego odczucia, jak np.: ból w miejscu

stosowania. Lekkie łaskotanie wskazuje na wystarczającą energię stymulują-

cą, a unikać należy każdego ustawienia wywołującego ból.

Przy dłuższym użytkowaniu może być niezbędne doregulowanie w celu

 dopasowania do miejsca stosowania.

3.5 Sterowane cyklami przestawienia parametrów impulsów

W wielu przypadkach jest konieczne użycie większej ilości parametrów

impulsów dla całości struktury tkanki w miejscu stosowania. W urządzeniu

Digital TENS/EMS następuje to przez to, że istniejące programy automatycz-

nie podejmują cykliczne zmiany parametrów impulsów. Zapobiega się w ten

sposób zmęczeniu poszczególnych grup mięśni w miejscu stosowania.

Przy Digital TENS/EMS są odpowiednio ustawione fabrycznie parametry

prądowe. Istnieje w każdej chwili możliwość zmiany intensywności podczas

używania, a w niektórych programach można zmienić z góry częstotliwość,

aby użycie było możliwie najprzyjemniejsze i rokujące największy sukces.

4. Opis urządzenia

4.1 Opis komponentów

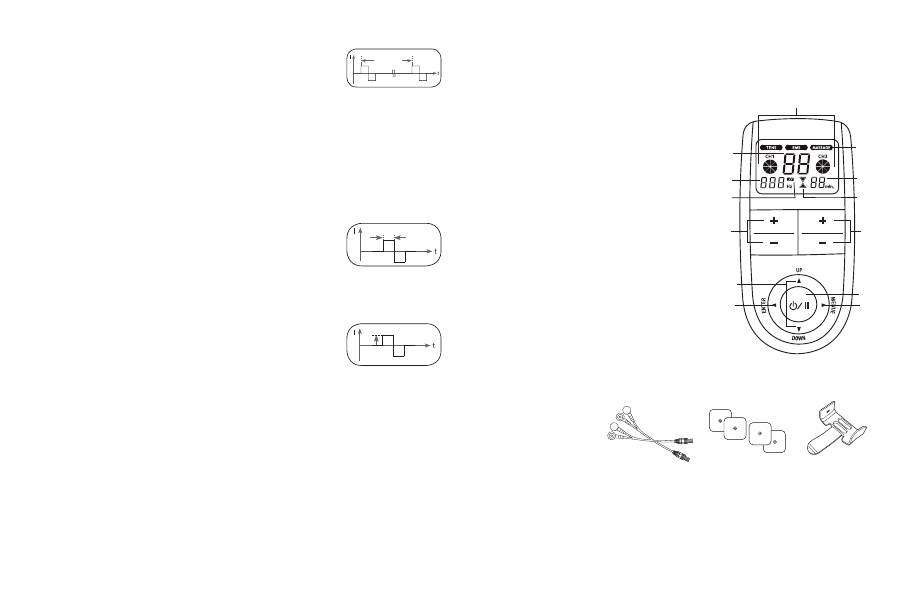

Wyświetlacz (menu główne):

A  Intensywność impulsów

B  Numer programu/numer cyklu

C  Częstotliwość (Hz)

D  Niski poziom baterii

E  Menu TENS/EMS/MASAŻ

F  Funkcja timera (wskaźnik pozostałego

  czasu działania)

G   Wskaźnik statusu operacji

Przyciski:

a  Przyciski wyboru



 UP (do góry) i



 DOWN

  (na dół)

b  Przycisk zatwierdzenia ENTER

c  Przycisk WŁĄCZ/WYŁĄCZ

d  Przycisk MENU

e  Przyciski intensywności CH1+, CH1-, CH2+, CH2-

Wyposażenie dodatkowe:

•

  2x kabel połączeniowy

•

  4x elektrody

 samoprzylepne

(45 x 45 mm)

•

  1x zapięcie na pasek

4.2 Funkcje przycisków

Każde użycie przycisku sygnalizowane jest tonowo, aby rozpoznać nieprawi-

dłowe użycie przycisku. Sygnału nie można wyłączyć.

Czas cyklu

Szerokość impulsów

c

a

b

d

e

E

B

C

D

F

G

e

A

104

Włącz/wyłącz

(1)  Krótko nacisnąć, aby włączyć. Jeśli przycisk przytrzymany zostanie przez

10 sek., urządzenie wyłączy się samoczynnie.

(2)  Przerwanie stymulacji przez proste przyciśnięcie = tryb pauzy

(3)  Wyłączenie urządzenia przez dłuższe przytrzymanie (ok. 3 sekundy)



 i



(1)  Wybór (A) program leczenia, (B) frekwencja i (C) czas leczenia

(2)  Przyciskiem DOWN



 zmniejsza się przy bieżącej stymulacji intensyw-

ność obydwu kanałów.

MENU

(1)  Nawigacja pomiędzy podmenu TENS, EMS i MASSAGE

(2)  Powrót do (A) okno wyboru programu lub do (B) menu główne

ENTER

(1)  Wybór menu

(2)  Potwierdzenie wyboru przy pomocy UP/DOWN, z wyjątkiem intensywno-

ści kanału

CH1+, CH1-, CH2+, CH2-

Ustawienie intensywności impulsów

5. Uruchomienie

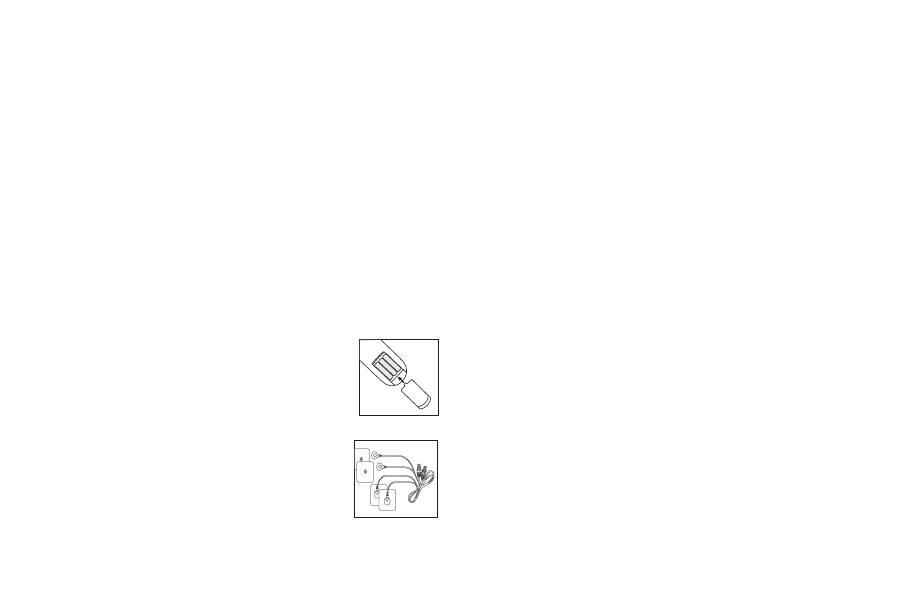

1. Zdjąć z urządzenia zapięcie na pasek, jeśli nałożony.

2. Nacisnąć pokrywę kieszeni baterii na tylnej stronie urzą-

dzenia i przesunąć w bok.

3. Włożyć 3 baterie typu Alkaline AAA 1,5 V. Zwrócić uwagę

na to, aby baterie były prawidłowo spolaryzowane, odpo-

wiednio do oznaczeń.

4. Zamknąć starannie kieszeń baterii. (Rys. 1)

5. Połączyć przewód z elektrodami. (Rys. 2)

i

 Wskazówka: w w celu łatwiejszego połączenia elek-

trody są zaopatrzone w zamknięcie typu klips.

6. Tabela programów

6.1  Informacje podstawowe

Digital TENS/EMS dysponuje 50 programami:

•

  20 programów TENS

•

  20 programów EMS

•

  10 programów MASSAGE

Przy wszystkich programach istnieje możliwość oddzielnego ustawienia cza-

su stosowania i dla każdego z obydwu kanałów intensywności impulsów.

Stąd można zmieniać w programach TENS i EMS 11-20 także i częstotliwość

impulsów poszczególnych cykli, aby dopasować działanie stymulacyjne do

budowy miejsca stosowania.

Cykle są różnymi sekwencjami, z których składają się programy. Biegną one

 automatycznie po sobie i zwiększają skuteczność stymulacji na różne typy

tkanki mięśniowej i przeciwdziałają szybkiemu zmęczeniu mięśnia.

Ustawienia standardowe parametrów stymulacji i wskazówki do umiejscowie-

nia elektrod znajdują się w tabelach programów dla TENS, EMS i MASSAGE.

Rys. 2

Rys. 1

105

6.2 Programy TENS

Progr.

Nr

Zalecane obszary

 zastosowań

wskazania

Możliwe

 umiejscowienie

elektrod

Cykl 1

Cykl 2

Cykl 3

Cykl 4

Cykl 5

Cykl 6

Cykl 7

Cykl 8

Szero-

kość

(µs)

Często-

tliwość

(Hz)

On

Time

(Sek.)

Off

Time

(Sek.)

Sze-

rokość

(µs)

Często-

tliwość

(Hz)

On

Time

(Sek.)

Off

Time

(Sek.)

Szero-

kość

(µs)

Często-

tliwość

(Hz)

On

Time

(Sek.)

Off

Time

(Sek.)

Szero-

kość

(µs)

Często-

tliwość

(Hz)

On

Time

(Sek.)

Off

Time

(Sek.)

1 + 11

bóle karku, ból napięciowy

głowy

01, 02, 13

250

4

30

0

250

4

30

0

250

5

30

0

250

5

30

0

250

6

20

0

250

6

20

0

250

8

30

0

250

8

30

0

2 + 12

Bóle pleców

03, 04, 05, 06,

15, 23

250

6

30

0

250

6

30

0

250

8

20

0

250

8

20

0

250

10

20

0

250

10

20

0

3 + 13

Bóle barków

07, 14

250

2

10

0

250

4

8

0

250

6

6

0

4 + 14

bóle na tle reumatoidal-

nego zapalenia stawów

patrz:

 wskazówka

250

60

20

0

250

70

20

0

250

80

30

0

250

80

30

0

5 + 15

bóle lędźwiowe

22

250

80

20

0

250

80

20

0

250

75

4

0

250

10

20

0

250

70

4

0

250

65

4

0

6 + 16

Dolegliwości

 menstruacyjne

08

250

40

30

0

250

45

30

0

250

55

30

0

250

60

30

0

7 + 17

Program przeciwbólowy I patrz:

 wskazówka

250

4

30

0

250

4

20

0

250

6

30

0

250

6

20

0

250

8

30

0

250

8

20

0

250

10

30

0

250

10

20

0

8 + 18

dolegliwości kolan,

dolegliwości stawu

skokowego, urazy torebki

stawowej

09, 10

250

40

5

0

250

6

10

0

250

50

5

0

9 + 19

(klatka

piersiowa)

Program przeciwbólowy II  Patrz:

 wskazówka

250

75

0,25

0,25

250

2

0,5

0

10 + 20

(klatka

piersiowa)

Program przeciwbólowy III Patrz:

 wskazówka

250

100

0,25

0,25

On-Time (Sek.) = Cykl – czas podłączenia w sekundach (skurcz) – Off-Time (Sek.) = Cykl – czas wyłączenia w sekundach (rozluźnienie)

Wskazówka: Elektrody powinny obejmować bolesne miejsce. W przypadku bólu ze strony grup mięśni elektrody umiejscawiane są wokół bolącego mięśnia. W przypadku bólu

stawów należy objąć staw elektrodami na przedniej/tylnej jego stronie oraz, jeżeli pozwalają na to odległości pomiędzy elektrodami, po jego prawej i lewej.

Minimalny odstęp pomiędzy elektrodami nie powinien być mniejszy niż 5 cm i większy niż 15 cm. Proszę przestrzegać postępowania jak na rysunkach 9 i 10, odnoszących się do

stawów kolanowych i skokowych.

Programy dla klatki piersiowe są odpowiednie dla wszystkich miejsc, które leczone są wg schematu sygnału zmiennego (w celu jak najmniejszego przyzwyczajenia).

106

6.3 Programy EMS

Progr.

Nr

Zalecane obszary

 zastosowań

wskazania

Możliwe

 umiejscowienie

elektrod

Cykl 1

Cykl 2

Cykl 3

Cykl 4

Cykl 5

Cykl 6

Cykl 7

Cykl 8

Sze-

rokość

(µs)

Często-

tliwość

(Hz)

On

Time

(sek.)

Off

Time

(sek.)

Sze-

rokość

(µs)

Często-

tliwość

(Hz)

On

Time

(Sek.)

Off

Time

(Sek.)

Sze-

rokość

(µs)

Często-

tliwość

(Hz)

On

Time

(Sek.)

Off

Time

(Sek.)

Sze-

rokość

(µs)

Często-

tliwość

(Hz)

On

Time

(Sek.)

Off

Time

(Sek.)

1 + 11 mieśnie barków

07, 14

250

30

5

1

250

10

15

1

250

50

5

1

2 + 12 Środkowa i dolna część

mięśnia czworobocznego,

mięsień najszerszy grzbietu,

mięśnie karku

01, 02, 03, 04,

05, 12, 15

250

4

30

1

250

4

20

1

250

5

30

1

250

5

20

1

250

6

30

1

250

6

20

1

3 + 13 Mięśnie grzbietu okolic

 kręgosłupa progr. I

03, 06, 22, 23 250

2

10

1

250

4

10

1

250

6

10

1

4 + 14 grupa przednia i tylna mięśni

ramienia (m.in. biceps),

grupa przednia i tylne mieśni

przedramienia

16, 17, 18, 19 250

4

30

1

250

4

30

1

250

4

30

1

250

5

30

1

250

5

30

1

5 + 15 proste i skośne mięśnie

brzucha

11, 20, 21

250

6

15

1

250

8

15

1

250

10

15

1

6 + 16 Mięśnie grzbietu okolic

 kręgosłupa progr. II

03, 06, 22, 23 250

2

20

1

250

2

20

1

250

1

30

1

250

1

30

1

7 + 17 Mięśnie grzbietu okolic

 kręgosłupa progr. III

03, 06, 22, 23 250

4

30

1

250

4

20

1

250

6

30

1

250

6

20

1

250

8

30

1

250

8

20

1

8 + 18 Mięśnie pośladków

24

250

20

5

1

250

6

5

1

250

30

5

1

9 + 19 grupa przednia i tylna

mięśni ud

25, 26

250

20

5

1

250

6

8

1

250

25

5

1

10 + 20 grupa przednia i tylna

mięśni łydek

27, 28

250

25

5

1

250

6

8

1

250

35

5

1

On-Time (Sek.) = Cykl – czas podłączenia w sekundach (skurcz) – Off-Time (Sek.) = Cykl – czas wyłączenia w sekundach (rozluźnienie)

107

6.4 Programy MASSAGE

Nr progr.

Technika masażu

1

Oklepywanie i rozcieranie

2

Ugniatanie i rozcieranie

3

Oklepywanie

4

Masaż brzegami dłoni/uciskanie

5

Masaż brzegami dłoni/uciskanie

6

Wstrząsanie

7

Oklepywanie (zmiana elektrod)

8

Strumień masujący (zmiana elektrod)

9

Strumień masażu uciskowego (zmiana elektrod)

10

Program łączony (zmiana elektrod)

Umiejscowienie elektrod należy tak dobrać, aby obejmowały właściwe

segmenty mięśni. Dla optymalnego działania odstęp pomiędzy elektrodami

nie powinien być większy niż 15 cm.

Nie wolno stosować elektrod na przedniej ścianie klatki pier-

siowej, tzn. należy zaniechać masażu po lewej i prawej stronie

dużego mięśnia piersiowego.

6.5 Wskazówki do umiejscawiania elektrod

Dobre umiejscowienie elektrod jest ważne dla spodziewanego sukcesu

stymulacji.

Zaleca się skonsultowanie optymalnego położenia elektrod w przewidywa-

nym obszarze stosowania z lekarzem.

Poglądowo przedstawiono umiejscowienie elektrod na stronie wewnątrz

(rysunki 1-28).

Przy wyborze miejsca dla elektrod należy pamiętać:

Odstęp pomiędzy elektrodami

Im większy odstęp pomiędzy elektrodami, tym większy obszar tkanki jest

stymulowany. Dotyczy to także powierzchni i zagłębień obszaru tkanki.

 Jednocześnie siła stymulacji zmniejsza się z rosnącym odstępem elektrod,

 oznacza to, że przy większym odstępie stymulowany jest większy obszar,

ale słabiej. Aby zwiększyć stymulację, należy zwiększyć intensywność

impulsów.

Oto wytyczne do wyboru odległości pomiędzy elektrodami:

•

  sensowny odstęp: ok. 5-15 cm

•

  poniżej 5 cm prymarne struktury powierzchniowe są silnie stymulowane

•

  powyżej 15 cm struktury o dużej powierzchni i głębokie są słabo stymulo-

wane

Odniesienie elektrod do przebiegu włókien mięśniowych

Wybór kierunku przepływu prądu należy dopasować do przebiegu włókien

mięśniowych w danej warstwie mięśni. Jeśli konieczne jest dotarcie do mięśni

powierzchniowych, wówczas elektrody należy umieścić równolegle do prze-

biegu włókien mięśniowych (str. 2, rys. 16; 1A-1B/2A-2B), jeśli chcemy dotrzeć

do warstw tkankowych, wówczas elektrody należy rozłożyć poprzecznie do

przebiegu włókien (str. 2, rys. 16; 1A-2A/1B-2B). Ostatni z opisanych efektów

można uzyskać np. poprzez ułożenie elektrod na krzyż (= poprzecznie), np. str.

2, rys. 16; 1A-2B/2A-1B.

Przyporządkowanie kanałów:

Kanał 1 (CH1): Przyłączenie po lewej, regulator intensywności-przycisk uchylny

po lewej, wskaźnik intensywności impulsu po lewej (CH1).

Kanał 2 (CH2): Przyłączenie po prawej, regulator intensywności-przycisk uchyl-

ny po prawej, wskaźnik intensywności impulsu po prawej (CH2).

i

 W terapii bólowej (TENS) za pomocą TENS/EMS z 2 oddzielnymi, regulo-

wanymi kanałami po dwie elektrody zaleca się, aby albo elektrody jednego

kanału tak umieścić, żeby punkt bólu leżał pomiędzy nimi lub umieścić jedną

elektrodę na punkcie bólu, a drugą w oddaleniu min. 2-3 cm.

Elektrody drugiego kanału mogą być używane jednocześnie do leczenia

dalszych punktów bólu, ale także zastosowane z elektrodami pierwszego

kanału do otoczenia obszaru bólowego (naprzeciwko siebie). Zaleca się tutaj

umiejscowienie krzyżowe.

i

Wskazówka do funkcji masażu: w celu optymalnego leczenia używać

zawsze wszystkich 4 elektrod.

i

Aby przedłużyć trwałość elektrod, należy ich używać na skórze czystej i

możliwie bez tłuszczu i włosów. Jeśli konieczne przed użyciem umyć wodą i

usunąć włosy. i

108

i

Jeśli elektrody odpadłyby podczas używania, to intensywność impulsów

obydwu kanałów przełącza się na najniższy poziom. Nacisnąć przycisk

WŁ./WYŁ., aby włączyć pauzę, umieścić na nowo elektrodę i kontynuować

proces przyciskiem WŁ./WYŁ., i ustawić oczekiwaną intensywność impulsów.

7. Zastosowanie

7.1 Wskazówki do zastosowania

•

  Jeśli urządzenie przez 3 minuty nie jest używane, wyłączy się automa-

tycznie (automatyka wyłączania). Przy ponownym włączeniu pojawi się na

wyświetlaczu LCD menu główne, a używane uprzednio podmenu pulsuje.

•

  Jeśli naciśnięty został przycisk dozwolony, rozbrzmieje jeden krótki sygnał

dźwiękowy, przy przycisku niedozwolonym – dwa krótkie sygnały.

7.2  Czynności dla programów 01-10 TENS, EMS i MASSAGE

(szybki start)

•

  Wybrać z tabeli programów właściwy dla własnych celów.

•

  Umieścić elektrody we właściwych miejscach i połączyć je z

urządzeniem. Mogą w tym pomóc propozycje umiejscowie-

nia.

•

  Nacisnąć przycisk WŁ./WYŁ., aby włączyć urządzenie.

•

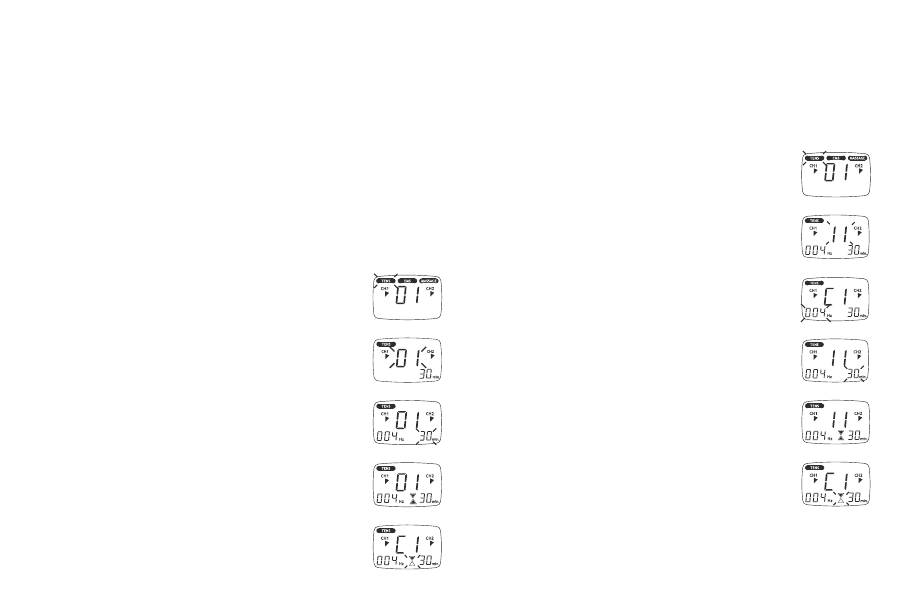

  Przejść przyciskając MENU przez podmenu (TENS/EMS/

MASSAGE) i potwierdzić wybór przyciskiem ENTER. (Rys. 1)

przykł. wskazanie na wyświetlaczu TENS)

•

  Wybrać przy pomocy przycisków UP/DOWN właściwy pro-

gram i potwierdzić przez ENTER (Rys. 2, przykł. wskazanie

na  wyświetlaczu programu TENS Nr. 01).

•

  Wybrać przy pomocy przycisków UP/DOWN całkowity czas

leczenia i potwierdzić przez ENTER (Rys. 3, przykł. całkowity

czas leczenia 30 minut).

Urządzenie znajduje się w trybie oczekiwania (Rys. 4).

•

  Nacisnąć WŁ./WYŁ., aby rozpocząć leczenie. Wskazanie

stanu operacji zaczyna się zmieniać (Rys. 5).

•

  Wybrać najprzyjemniejszą intensywność impulsów poprzez

naciśnięcie przycisków CH 1+/CH 2+.

Wskazanie intensywności impulsów dopasuje się odpo-

wiednio.

7.3  Czynności dla programów TENS/EMS 11 do 20

(programy indywidualne)

Programy 11 do 20 są programami fabrycznymi, które można zindywidualizo-

wać. Istnieje możliwość ustawienia częstotliwości impulsów.

•

  Wybrać z tabeli programów właściwy dla własnych celów.

•

  Umieścić elektrody we właściwych miejscach i połączyć je z urządzeniem.

Mogą w tym pomóc propozycje umiejscowienia.

•

  Nacisnąć przycisk WŁ./WYŁ., aby włączyć urządzenie.

•

  Przejść przyciskając MENU przez podmenu (TENS/EMS/

MASSAGE) i potwierdzić wybór przyciskiem ENTER. (Rys. 1)

przykł. wskazanie na wyświetlaczu TENS)

•

  Wybrać przy pomocy przycisków UP/DOWN oczekiwany

program i potwierdzić przez ENTER (Rys. 2, przykł. wskaza-

nie na wyświetlaczu programu TENS Nr. 11).

•

  Wybrać przy pomocy przycisków UP/DOWN oczekiwaną

 częstotliwość (Hz) dla cyklu 1 i potwierdzić przez ENTER

(Rys. 3). Powtórzyć dla wszystkich późniejszych cykli.

•

  Aby zakończyć ustawianie częstotliwości, należy najpierw

ustawić częstotliwość (Hz) ostatnio używanego cyklu na

„--0” i nacisnąć ENTER, wszystkie ustawienia częstotliwości

późniejszych cykli zostaną ustawione automatycznie na „0”

i tym samym nie stosowane.

i

Wskazówka: Przytrzymać ENTER przez 2 sekundy,

aby przeskoczyć ustawianie częstotliwości i przejść do

ustawiania czasu leczenia. W przypadku, kiedy potrzeb-

nych jest wszystkich 8 cykli, zakończyć wybór ustawiania

częstotliwości także przez 2-sekundowe naciśnięcie ENTER.

•

  Wybrać przy pomocy przycisków UP/DOWN oczekiwany

czas leczenia i potwierdzić przez ENTER (Rys. 4, przykł.

całkowity czas leczenia 30 minut).

•

  Urządzenie znajduje się w trybie oczekiwania (Rys. 5).

•

  Nacisnąć WŁ./WYŁ., aby rozpocząć stymulację. Wskazanie

stanu operacji zaczyna pulsować (Rys. 6).

•

  Wybrać najprzyjemniejszą intensywność impulsów poprzez naciśnięcie

przycisków CH 1+/CH 2+.

Wskazanie intensywności impulsów dopasuje się odpowiednio.

Rys. 3

Rys. 4

Rys. 5

Rys. 6

Rys. 1

Rys. 2

Rys. 1

Rys. 2

Rys. 3

Rys. 4

Rys. 5

109

i

Wskazówka: zindywidualizowane parametry programu zostały zapamięta-

ne i przy ponownym wyborze zostaną automatycznie przywołane.

7.4 Zmiana ustawień

Zmiana intensywności (w czasie używania)

•

  CH1+/- i CH2+/-: zmiana intensywności na kanał

•

  przycisk DOWN



: redukcja intensywności obydwu kanałów

Przerwanie stymulacji

Nacisnąć przycisk WŁĄCZ/WYŁĄCZ.

Przy ponownym naciśnięciu urządzenie ponownie rozpocznie pracę.

Odłączenie całego kanału

Nacisnać przycisk CH, aż kanał osiągnie najniższą intensywność, następnie

przytrzymać wciśnięty, aż na wyświetlaczu nie będzie już nic pokazywane.

Przytrzymac odpowiednio przycisk CH+, kanał zostanie aktywowany.

Zmiana użycia (całkowicie lub poszczególne parametry)

•

  Włącz/wyłącz: przerwanie stymulacji

•

  MENU: powrót do okna programu wzgl. menu głównego

•

  Ustawianie właściwego parametru. Potwierdzenie przez ENTER. WŁ./

WYŁ., aby kontynuować.

7.5 Funkcja „Doktor“

Funkcja Doktor jest specjalnym ustawieniem, przy pomocy którego jeszcze

łatwiej i bardziej celowo można przywołać osobisty program.

Indywidualne ustawienia programu są przywoływane natychmiast po włącze-

niu w trybie oczekiwania i aktywowane przez proste naciśnięcie przycisku

WŁ./WYŁ.

Ustawienie indywidualnego programu może nastąpić np.: z pomocą rad

lekarza.

W funkcji Doktor można zmieniać w czasie stymulacji intensywność impul-

sów. Pozostałe parametry i programy Digital TENS/EMS są w tym przypadku

 zablokowane i nie mogą być zmienione wzgl. przywołane.

Ustawianie funkcji Doktor:

•

  Wybrać program i przeprowadzić odpowiednie ustawienia, jak opisano w

7.2 wzgl. 7.3.

•

  Zanim przez naciśnięcie przycisku WŁ./WYŁ. aktywowany zostanie

program, przytrzymać przycisk WŁ./WYŁ. i CH 2+ jednocześnie przez

5 sekund. Zapisanie do pamięci funkcji Doktor potwierdzone zostanie

długim sygnałem dźwiękowym.

Kasowanie funkcji Doktor:

Aby odblokować urządzenie z tej funkcji i móc ponownie sięgać do innych

programów, należy przytrzymać obydwa przyciski WŁ./WYŁ. i CH 2+ tym

razem przez ok. 5 sekund (nie jest możliwe w czasie stymulacji). Skasowanie z

pamięci funkcji Doktor potwierdzone zostanie długim sygnałem dźwiękowym.

8. Czyszczenie i przechowywanie

Elektrody samoprzylepne:

•

  Aby zapewnić możliwie najdłuższą trwałość elektrod, należy je czyścić

ostrożnie mokrą, niekłaczącą ściereczką.

•

  Po użyciu ponownie nakleić elektrody na folię.

Czyszczenie urządzenia:

•

  Przed każdym czyszczeniem wyciągać baterie z urządzenia.

•

  Po użyciu czyścić urządzenie miękką, lekko nawilżoną szmatką. Przy

większym  zabrudzeniu ścierkę można zamoczyć w ługu (mydło).

•

  Uważać, aby nie wylać wody na urządzenie. Jeśli to się jednak zdarzy,

 urządzenie można stosować dopiero po całkowitym wyschnięciu.

•

  Nie używać do czyszczenia żadnych środków chemicznych lub do szoro-

wania.

Przechowywanie:

•

  Wyciągnąć baterie z urządzenia, jeśli nie będzie przez dłuższy czas używa-

ne. Baterie, które się rozlały, mogą uszkodzić urządzenie.

•

  Nie zginać przewodów połączeniowych i elektrod.

•

  Rozłączać przewody od elektrod.

•

  Po użyciu naklejać elektrody na folię.

•

  Przechowywać urządzenie w chłodnym, wentylowanym miejscu.

•

  Nie stawiać żadnych ciężkich przedmiotów na urządzeniu.

9. Utylizacja

Zużyte, całkowicie rozładowane baterie i akumulatory muszą być wyrzucane

do specjalnie oznakowanych pojemników, oddawane do punktów przyjmo-

wania odpadów specjalnych lub sprzedawcom sprzętu elektrycznego.

110

Są Państwo prawnie zobowiązani do usunięcia baterii.

Wskazówka: Symbole te znajdują się na bateriach zawierających

 substancje szkodliwe: Pb = bateria zawiera ołów, Cd = bateria

zawiera kadm, Hg = bateria zawiera rtęć.

Urządzenie należy utylizować zgodnie z rozporządzeniem dotyczącym

zużytych urządzeń elektronicznych i elektrycznych 2002/96/EC –

WEEE (Waste Electrical and Electronic Equipment). Przy zapytaniach

prosimy zwracać się do urzędów odpowiedzialnych za utylizację.

10. Problemy i ich rozwiązywanie

Urządzenie się nie włącza po naciśnięciu przycisku WŁĄCZ/WYŁĄCZ.

Co robić?

(1)  Upewnić się, że baterie są prawidłowo włożone i mają kontakt.

(2)  W razie potrzeby wymienić baterie.

(3)  Skontaktować się z serwisem klienta.

Elektrody odpadają od ciała. Co robić?

(1)  Wyczyścić samoprzylepną powierzchnię elektrody mokrą, niekłaczącą

 ściereczką. Następnie wysuszyć elektrodę i ponownie przyczepić. Jeśli

elektroda dalej się nie trzyma, należy ją wymienić.

(2)  Przed każdym użyciem umyć skórę, rezygnując z olejku bądź balsamu

pielęgnacyjnego. Ogolonie może zwiększyć trwałość elektrod.

Urządzenie w czasie używania wydaje dziwne sygnały dźwiękowe. Co

robić?

(1)  Obserwować wyświetlacz, czy pulsuje kanał?   Przerwać program,

 naciskając przycisk WŁĄCZ/WYŁĄCZ. Skontrolować prawidłowość

przewodów  łączących elektrody. Upewnić się, że elektrody mają dobry

kontakt w  obszarze stosowania.

(2)  Upewnić się, że wtyczka jest trwale połączona z urządzeniem.

(3)  Jeśli dźwięki nie zanikną przy pulsującym kanale, wymienić kabel

 połączeniowy.

(4)  Wyświetlacz wskazuje pulsujący sygnał baterii. Wymienić wszystkie

baterie.

Stymulacja jest bardzo wyczuwalna. Co robić?

(1)  Jeśli rozbrzmiewa sygnał ostrzegawczy, przeprowadzić powyżej opisane

kroki zaradcze.

(2)  Nacisnąć przycisk WŁ./WYŁ., aby ponownie uruchomić program.

(3)  Sprawdzić umiejscowienie elektrod wzgl. uważać, aby elektrody nie

 nachodziły na siebie.

(4)  Podwyższyć stopniowo intensywność impulsów.

(5)  Baterie prawie wyczerpane. Wymienić baterie.

Niemiłe odczucie pod elektrodami. Co robić?

(1)  Elektrody są źle umiejscowione. Sprawdzić umiejscowienie i zmienić w

razie potrzeby.

(2)  Elektrody są zużyte. Mogą one nie gwarantować już równomiernego,

 pełnopowierzchniowego rozdzielania prądu, co może prowadzić do

 podrażnień skóry. Należy je więc wymienić.

Skóra robi się czerwona w obszarze stosowania. Co robić?

Natychmiast przerwać stosowanie i odczekać, aż skóra powróci do normy.

Szybko zanikające zaczerwienienie skóry pod elektrodą nie jest niebezpiecz-

ne i można to wytłumaczyć miejscowo wzbudzonym, silniejszym ukrwieniem.

Jeśli jednak podrażnienie pozostanie i dojdzie ew. do swędzenia lub zapale-

nia, należy przerwać stosowanie i skonsultować się z lekarzem. Ewentualna

przyczyna to uczulenie na powierzchnię samoprzylepną elektrody.

Zapięcie na pasek nie trzyma się mocno. Co robić?

Jeśli zapięcie jest mocowane na pasku i potem osadzane jest na nim

urządzenie, to nie ma tu optymalnego mocowania. Należy wziąć urządzenie

do ręki. Osadzić zapięcie na tylnej stronie urządzenia. Słychać wtedy charak-

terystyczny klik i czuć, że zapięcie zaskoczyło. Umocować teraz ponownie

urządzenie na pasku.

111

11. Dane techniczne

Nazwa i model:

EM 41

Forma krzywej wyjściowej:  dwufazowy impuls prostokątny

Czas trwania impulsów:

40-250 µs

Częstotliwość pulsu:

1-120 Hz

Napięcie wyjściowe:

maks. 90 Vpp (przy 500 Ohm)

Prąd wyjściowy:

maks. 180 mApp (przy 500 Ohm)

Zasilanie:

3x baterie AAA

Czas leczenia:

nastawiany w zakresie od 5 do 90 minut

Intensywność:

nastawiana w zakresie od 0 do 15

Warunki pracy:

 10 °C-40 °C (50 °F-104 °F) przy względnej

 wilgotności  30-85%

Warunki składowania:

 -10 °C-50 °C (14 °F-122 °F) przy względnej

 wilgotności  10-95%

Wymiary:

122 x 59 x 23 mm

Ciężar:

69 g (bez baterii), 108 g (włącznie z zapięciem na



pasek i bateriami)

Wyjaśnienie oznaczeń:  Część typu BF



Uwaga! Należy przeczytać instrukcję obsługi!

Wskazówka: W przypadku stosowania urządzenia poza danymi zawartymi w

specyfikacji technicznej nie gwarantuje się jego poprawnego działania!

Zastrzega się prawo do zmian technicznych, rozwojowych oraz ulepszeń.

Niniejsze urządzenie odpowiada normom europejskim EN60601-1 i

EN60601-1–2 jak i EN60601-2-10 i podlega szczególnym środkom

 bezpieczeństwa w odniesieniu do kompatybilności elektromagnetycznej.

Należy pamiętać, że urządzenia przenośne i telefony komórkowe mogą mieć

wpływ na to urządzenie. Informacji szczegółowych udziela dział obsługi

klienta pod wskazanym adresem.

Niniejsze urządzenie odpowiada wymogom dyrektywy europejskiej dla

produktów medycznych 93/42/EC, prawu o produktach medycznych. Od-

powiednio do „Przepisów użytkownika dot. produktów medycznych” należy

regularnie przeprowadzać kontrole pomiarowo – techniczne, jeśli urządzenie

ma znaleźć zastsowanie w celach komercyjnych lub przemysłowych. Także

stosując prywatnie zaleca się przeprowadzić u producenta kontrole pomiaro-

wo – techniczne w odstępach 2 – letnich.

112

753.207-0911

  Irrtum und Änderungen vorbehalten
