Hotpoint-Ariston LL 40: Instalación

ES

14

 Es importante conservar este manual para poder

consultarlo en cualquier momento.  En caso de venta,

de cesión o de traslado, controle que permanezca

junto con el aparato.

 Lea atentamente las instrucciones: contienen

información importante sobre la instalación, sobre el

uso y sobre la seguridad.

 En caso de traslado mantenga el aparato en

posición vertical; si fuera necesario inclinarlo, hágalo

hacia la parte posterior.

Colocación y nivelación

1. Desembale el aparato y controle que no haya

sufrido daños durante el transporte.

Si estuviera dañado, no lo conecte y llame al

revendedor.

2. Coloque el lavavajillas haciendo adherir los

costados o la parte posterior a los muebles

adyacentes o a la pared. El aparato también se puede

empotrar debajo de una superficie de trabajo

continua (

ver la hoja de Montaje*).

3. Coloque el lavavajillas sobre un piso plano y rígido.

Compense las irregularidades del mismo, enroscando

o desenroscando las patas hasta que el aparato

quede en posición horizontal (no debe estar inclinado

más de 2 grados). Una cuidadosa nivelación brinda

estabilidad y evita vibraciones, ruidos y

desplazamientos.

Conexiones hidráulicas y eléctricas

 La adaptación de las redes eléctricas e

hidráulicas para la instalación debe ser realizada

sólo por personal especializado.

El lavavajillas no se debe apoyar en los tubos ni

en el cable de alimentación eléctrica.

El aparato debe conectarse a la red de distribución

de agua empleando tubos nuevos.

No reutilice los tubos viejos.

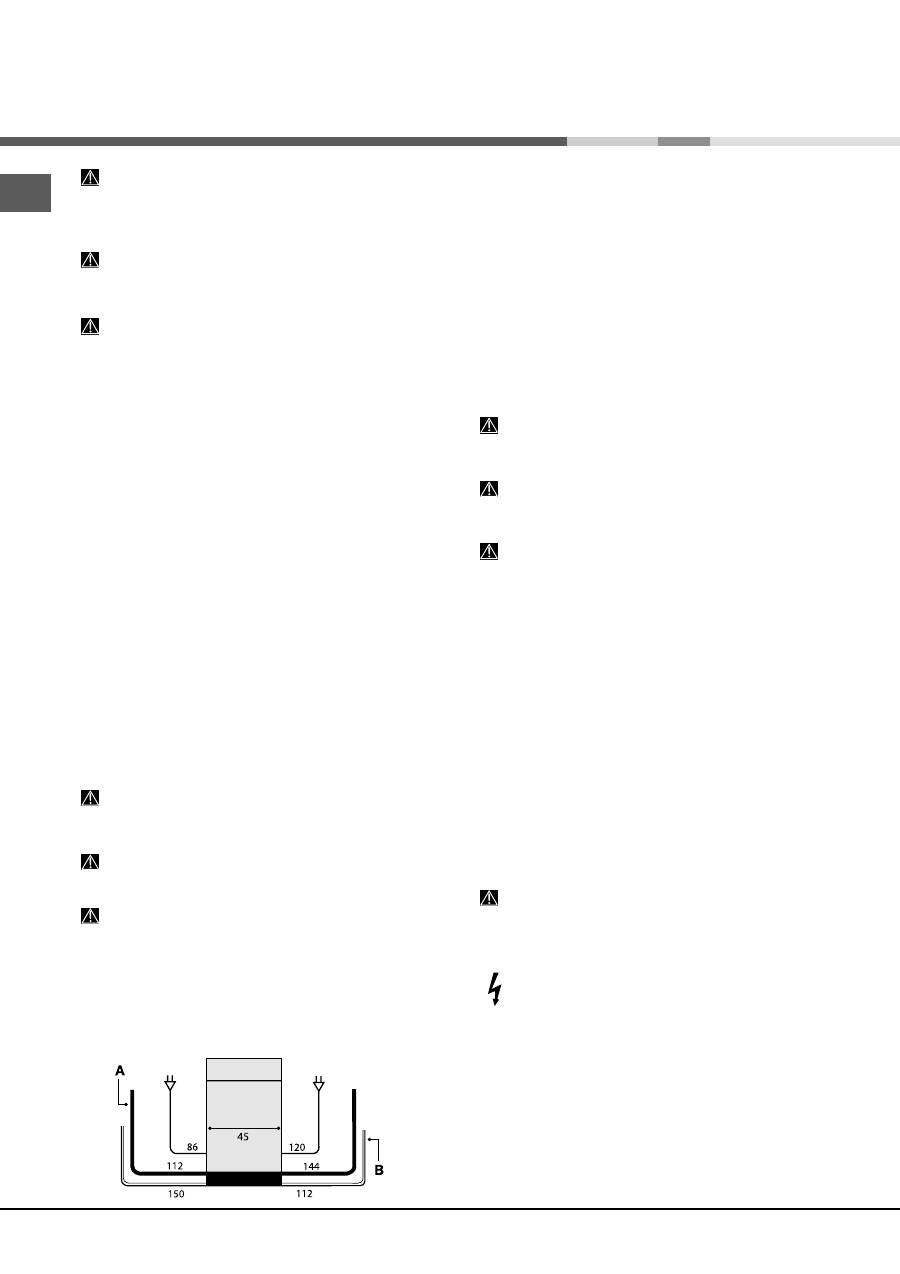

Los tubos de carga (A) y de descarga (B) de agua y el

cable de alimentación eléctrica se pueden orientar

hacia la derecha o hacia la izquierda para permitir

una mejor instalación (

ver la figura).

Conexión del tubo de carga de agua

•

A una toma de agua fría: enrosque bien el tubo de

carga a un grifo con boca roscada de ¾ gas; antes

de enroscarlo, haga correr agua hasta que salga

límpida para que las impurezas que pudiera

contener no obstruyan el aparato.

•

A una toma de agua caliente: en el caso de una

instalación centralizada de radiadores, el

lavavajillas se puede alimentar con agua caliente

de la red, mientras no supere una temperatura de

60ºC.

Enrosque el tubo al grifo de la misma forma

descrita para la toma de agua fría.

 Si la longitud del tubo de carga no es la

adecuada, diríjase a un negocio especializado o a un

técnico autorizado (

ver Asistencia).

 La presión del agua debe estar comprendida

entre los valores indicados en la tabla de Datos

técnicos (

ver más adelante).

 Controle que en el tubo no hayan pliegues ni

estrangulaciones.

Dispositivo  de  seguridad  contra  inundación

Para garantizar que no se produzcan inundaciones, el

lavavajillas:

- posee un sistema que interrumpe la entrada de agua

en el caso de anomalías o de pérdidas desde el

interior.

- posee un dispositivo de seguridad

Water Stop*, o

sea, un tubo de carga de agua constituido por un tubo

exterior transparente y por otro interior rojo: ambos

tubos soportan presiones muy altas. Si se rompe el

tubo interno, el externo se colorea de rojo fuerte y

transporta el agua que contenía el interno, evitando

pérdidas.

 Es muy importante controlar periódicamente el

tubo externo: si se lo ve de color rojo fuerte, debe ser

cambiado lo más rápido posible por el Servicio de

Asistencia técnica autorizado (

ver Asistencia).

ATENCIÓN:  ¡VOLTAJE  PELIGROSO!

En ningún caso se debe cortar el tubo de carga de agua

porque contiene partes conectadas a una fuente

eléctrica.

* Presente sólo en algunos modelos.

Instalación

ES

15

Conexión del tubo de descarga de agua

Conecte el tubo de descarga, sin plegarlo, a una

tubería de descarga con un diámetro mínimo de 4 cm.

También puede apoyarlo en el borde de un

lavamanos o de una bañera; el extremo libre del tubo

de descarga no debe permanecer sumergido en

agua.

El codo* de plástico

especial facilita una

colocación óptima: fije

firmemente el codo a la

pared para evitar que el

tubo se mueva y vierta

agua fuera de la descarga.

La parte del tubo marcada

con la letra A debe estar a

una altura comprendida

entre 40 y 100 cm. desde

el suelo (ver la figura).

 No se aconseja utilizar tubos de prolongación.

Conexión  eléctrica

Antes de introducir el enchufe en la toma de

corriente, controle que:

•

la toma posea conexión a tierra y que sea

conforme con la ley;

•

la toma sea capaz de soportar la carga máxima de

potencia de la máquina indicada en la placa de

características ubicada en la contrapuerta (

ver

Descripción del lavavajillas);

•

la tensión de alimentación esté comprendida

dentro de los valores indicados en la placa de

características ubicada en la contrapuerta;

•

la toma sea compatible con el enchufe del

aparato. Si no es así, solicite la sustitución del

enchufe a un técnico autorizado (

ver Asistencia);

no utilice prolongaciones ni tomas múltiples.

 Una vez instalado el aparato, el cable de

alimentación eléctrica y la toma de corriente deben

ser fácilmente accesibles.

 El cable no se debe plegar ni comprimir.

 Si el cable de alimentación está dañado, deberá ser

cambiado por el fabricante o por su servicio de

asistencia técnica a fin de prevenir riesgos. (Ver

Asistencia)

 La Empresa declina toda responsabilidad cuando

no se hayan respetado estas normas.

Advertencias para el primer lavado

Después de la instalación e inmediatamente antes del

primer lavado, llene completamente de agua el

depósito de sal y agregue aproximadamente 2 kg. de

sal (

ver Abrillantador y sal regeneradora): es normal

que el agua se derrame. Es normal también que

después de la carga de sal, el piloto FALTA DE SAL*

continúe centelleando durante algunos ciclos.

* Presente sólo en algunos modelos.

Datos Técnicos

A

Dimensiones

ancho: 45 cm

altura: 85 cm

profundidad: 60 cm

Capacidad

9 cubiertos estándar

Presión del

agua de

alimentación

0,05 ÷ 1MPa (0,5 ÷ 10 bar)

4,3 si – 145 psi

Tensión de

alimentación

Ver la placa de características

Potencia total

absorbida

Ver la placa de características

Fusible

Ver la placa de características

Este aparato es conforme a las

siguientes Directivas de la

Comunidad:

-73/23/CEE del 19/02/73 (Bajo

Voltaje) y sucesivas

modificaciones;

-89/336/CEE del 03/05/89

(Compatibilidad

Electromagnética) y sucesivas

modificaciones.

-97/17/CE (etiquetado)

-2002/96/CE
