Instalação

!

 É importante guardar este folheto para poder consultá-lo a

qualquer momento. No caso de venda, cessão ou mudança,

assegure-se que o mesmo permanece com o aparelho para

informar o novo proprietário sobre o funcionamento e sobre

as respectivas advertências.

!

 Leia com atenção as instruções: há informações

importantes sobre a instalação, a utilização e a segurança.

Posicionamento

!

 As embalagens não são brinquedos para as crianças e

devem ser eliminadas em conformidade com as regras de

colecta diferenciada (

veja em Precauções e Conselhos

).

!

 A instalação deve ser realizada segundo estas instruções e

por pessoal profissional qualificado. Uma instalação errada

pode causar danos a pessoas, animais ou objectos.

Encaixe

Para garantir um bom funcionamento do aparelho é

necessário que o móvel seja de características adequadas.

•  o material do plano de apoio deve resistir a uma

temperatura de aproximadamente 100ºC;

•  se desejar instalar o plano de cozedura sobre um

forno, este deve ser equipado com de um sistema de

arrefecimento com ventilação forçada;

•  evite instalar o plano de cozedura sobre uma máquina

de lavar louça: se for faze-lo, instale um elemento

de separação entre os dois aparelhos com retenção

hermética;

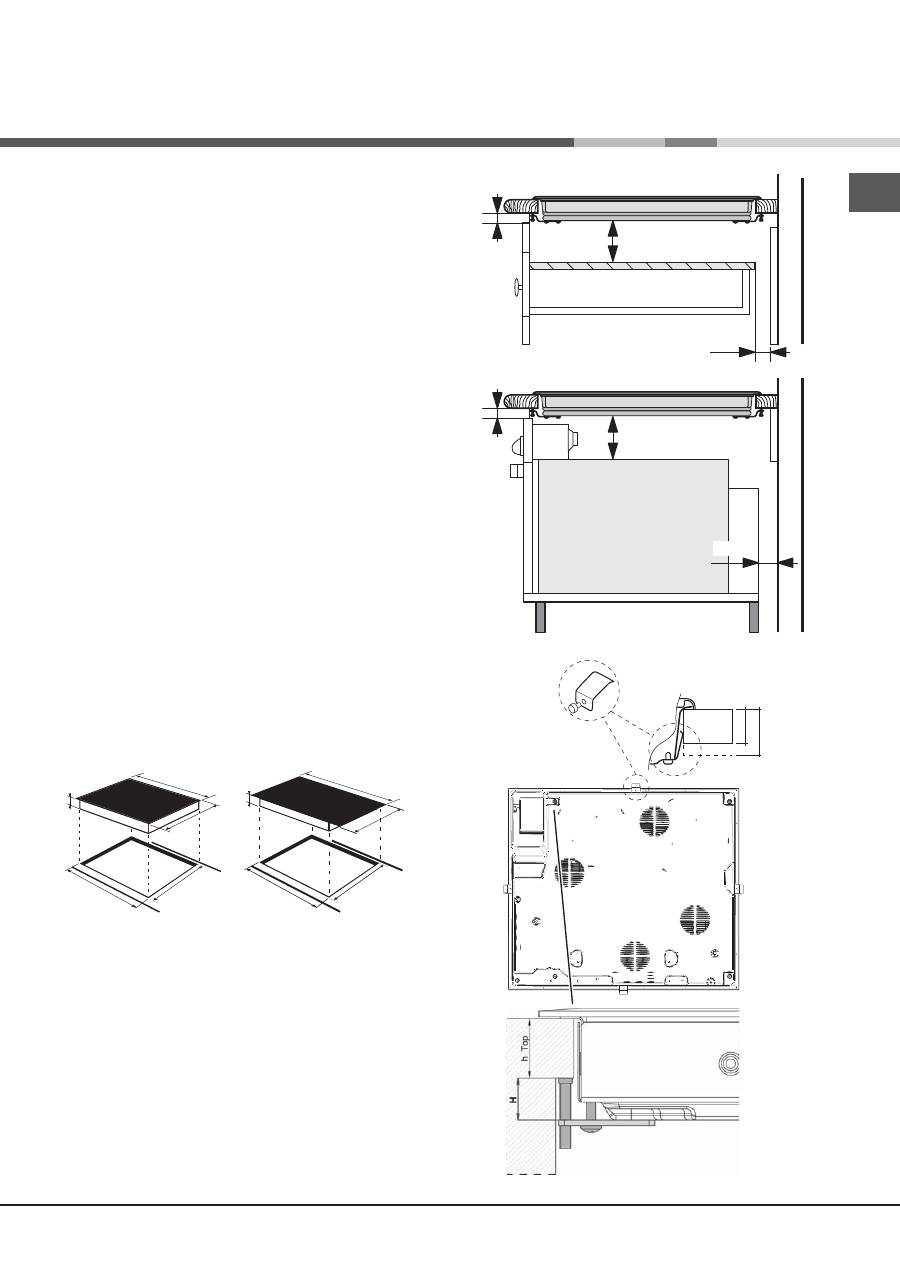

•  conforme o plano de cozedura que desejar instalar

(

veja fi guras

), o vão do móvel deverá ter as seguintes

dimensões:

560 +/- 1

490 +/- 1

53

590

520

690

520

560 +/- 1

490 +/- 1

53

Ventilação

Para consentir uma adequada ventilação e para evitar

o superaquecimento das superfícies ao redor do aparelho, o

plano de cozedura deve ser posicionado:

•  a uma distância mínima de 40 mm da parede de trás ou

de quaisquer outras superfícies verticais;

•  de forma a manter uma distância mínima de 20 mm entre

o vão para o encaixe e o móvel abaixo dele.

•  Os móveis situados ao lado, com altura superior aquela do

plano de trabalho, devem ser situados ao menos 600 mm

do bordo do mesmo plano.

LADO ANTERIOR DO

PLANO DE COZEDURA

PLANO

DE APOIO

30

40

PLANO DE

COZEDURA VIRADO

5 mm

min. 20 mm

min. 20 mm

min. 40 mm

GAVETA

5 mm

min. 40 mm

FORNO VENTILADO

32

PT

Fixação

A instalação do aparelho deve ser realizada

sobre uma

superfície de apoio perfeitamente plana.

As deformações eventualmente provocadas por uma fixação

errada poderão alterar as características e as performances

do plano de cozedura.

O comprimento do parafuso de regulação dos ganchos

de fixação deve ser configurado antes da sua montagem,

conforme a espessura do plano de apoio:

•  30 mm de espessura: parafuso 23 mm;

•  40 mm de espessura: parafuso 13 mm.

Para a fixação proceder da seguinte maneira:

1. Com os parafusos sem ponta, parafusar as 4 molas de

centragem nos furos colocados no centro de cada lado do

plano;

2. introduza o plano de cozedura no vão do móvel a exercer

uma adequada pressão no inteiro perímetro para o plano de

cozedura prender-se perfeitamente no plano de apoio.

3. para os planos com perfis laterais: após ter inserido o

plano de cozedura no móvel, inserir os 4 ganchos de fixação

(cada um com o seu perno) no perímetro inferior do plano de

cozedura, parafusando-os com os parafusos compridos com

ponta até que o vidro fique aderente ao plano de apoio.

!

 É indispensável que os parafusos das molas de centragem

sejam acessíveis.

!

 Em conformidade com as normas de segurança, depois

de instalar o aparelho encaixado, não deve ser possível o

contacto com componentes eléctricos.

!

 Todos os componentes de garantia da protecção precisam

estar presos de modo que não possam ser tirados sem o

emprego de uma ferramenta.

Ligação eléctrica

!

 A ligação eléctrica do plano de cozedura e a de um

eventual forno de encaixar precisam ser realizadas

separadamente, seja por razões de segurança eléctrica, seja

para facilitar uma eventual remoção do forno.

Ligação monofásica

O plano está provido de cabo de alimentação já ligado e

predisposto na fábrica para a ligação monofásica. Efectuar

a ligação dos fios de acordo com a tabela e os desenhos a

seguir:

Outros tipos de ligações

Se o sistema eléctrico corresponder à uma dessas

características:

Tensão tipo e frequência de rede

• 400V - 2+N ~ 50 Hz

• 220-240V 3 ~ 50 Hz

• 400V 3 - N ~ 50 Hz

• 400V - 2+2N ~ 50 Hz

Soltar os cabos e efectuar a ligação dos fios de acordo com

a tabela e os desenhos a seguir:

Ligação do cabo de alimentação à rede

No momento de efectuar a ligação directamente na rede,

instalar entre o aparelho e a rede um interruptor omnipolar

com uma abertura mínima de 3 mm entre os contactos.

!

 O técnico instalador é responsável pela realização certa da

ligação eléctrica e da obediência das regras de segurança.

Antes de efectuar a ligação, certifique-se que:

•  a tomada tenha uma ligação à terra e seja em

conformidade com a legislação;

•  a tomada tenha a capacidade de suportar a carga

máxima de potência da máquina, indicada na placa de

identificação colocada no aparelho;

•  a tensão de alimentação seja entre os valores da placa de

identificação;

•  a tomada seja compatível com a ficha do aparelho.

Em caso contrário, substitua a tomada ou a ficha; não

empregue extensões nem tomadas múltiplas.

!

 Depois de ter instalado o aparelho, o acesso ao cabo

eléctrico e à tomada da corrente deve ser fácil.

!

 O cabo não deve ser dobrado nem comprimido.

!

 O cabo deve ser verificado periodicamente e substituído

somente por técnicos autorizados.

!

 A empresa exime-se de qualquer responsabilidade se

estas regras não forem obedecidas.

!

 Não remover ou substituir por motivo algum o cabo de

alimentação. A eventual remoção ou substituição do mesmo

fará decair a garantia e a marca CE. A INDESIT exime-se

de qualquer responsabilidade por incidentes ou danos

derivados da substituição/remoção do cabo de alimentação

original. Admite-se exclusivamente a substituição com

uma peça de reposição original, efectuada por pessoal

autorizado INDESIT.
