Nikon AF-S 70-200mm f-4G ED VR: It
It: Nikon AF-S 70-200mm f-4G ED VR
Componenti dell’obiettivo
It
103
It_03
w e
r t y u i o !0q
!1 !2 !3 !4
!9!8
!5
!6 !7
@0
■
*
Opzionale.
q Riferimento di innesto paraluce ....108
!1
Selettore del modo di messa a fuoco
...105
w Anello di messa a fuoco ......................105
!2
Interruttore limite di messa a fuoco
...105
e Indicatore della distanza di messa
!3 Selettore ON/OFF riduzione
a fuoco
vibrazioni ................................................106
r Riferimento della distanza di messa
!4
Selettore modo riduzione vibrazioni
...106
a fuoco
!5 Paraluce .........................................................108
t Anello zoom ...............................................105
!6 Riferimento di allineamento
y Scala delle lunghezze focali..............105
paraluce ..................................................108
u Riferimento scala lunghezze focali
!7 Riferimento di blocco paraluce ......108
i Riferimento di innesto obiettivo
!8 Indici posizione (90°) * ..........................109
o Guarnizione in gomma di innesto
!9 Anello collare treppiedi * ....................109
obiettivo ..................................................110
@0 Manopola di attacco anello collare
!0 Contatti CPU ..............................................110
treppiedi * ..............................................109
Grazie per avere acquistato un obiettivo AF‑S NIKKOR 70‑200 mm f/4G ED
VR.
Prima di utilizzare questo prodotto, si prega di leggere
accuratamente sia queste istruzioni sia il manuale della fotocamera.
Nota: Quando è montato su una fotocamera reflex digitale ad obiettivo singolo,
formato DX, come la D7000 o le fotocamere della serie D300, questo obiettivo ha un
angolo di visuale di 22° 50′ – 8° ed una lunghezza focale equivalente a 105 – 300 mm
(formato 35 mm).
■
Compatibilità
I segni di spunta (“✔“) indicano le caratteristiche supportate, i trattini
(“—”) indicano le caratteristiche non supportate.
Possono vigere alcune
limitazioni; si veda il manuale della fotocamera per dettagli.
Modo di esposizione (ripresa) Funzione
2
3
4
Fotocamera
P
S A M AF
VR
Fotocamere reflex digitali a obiettivo singolo Nikon, formato FX e
✔ ✔ ✔ ✔ ✔ ✔
formato DX, F6, F5, F100, serie F80, serie F75, serie F65
1
Pronea 600i, Pronea S
✔ ✔ ✔ ✔ ✔
—
Serie F4, F90X, serie F90, serie F70
✔ ✔
— —
✔
—
Serie F60, serie F55, serie F50, F-401x, F-401s, F-401
✔ ✔ ✔ ✔
— —
F-801s, F-801, F-601
m
✔ ✔
— — — —
F3AF, F-601, F-501, fotocamere Nikon con messa a fuoco
It
—
manuale (tranne F-601
m)
1
Modo di esposizione M (manuale) non disponibile.
2
Include i modi AUTO e scene (Digital Vari-Program).
3
Autofocus.
4
Riduzione vibrazioni.
■
Messa a fuoco
I modi di messa a fuoco supportati sono mostrati nella seguente tabella
(per informazioni sui modi di messa a fuoco della fotocamera, vedere il
manuale della fotocamera).
Modo messa
Modo messa a fuoco obiettivo
a fuoco
Fotocamera
fotocamera
A/M M
Esclusione
Messa a fuoco
Fotocamere reflex digitali a obiettivo singolo Nikon,
dell'autofocus
manuale con
formato FX e formato DX, F6, F5, serie F4, F100,
AF
manuale
telemetro
F90X, serie F90, serie F80, serie F75, serie F70, serie
(priorità AF)
elettronico
F65, Pronea 600i, Pronea S
MF
Messa a fuoco manuale (telemetro
Serie F60, serie F55, serie F50, F-801s, F-801,
elettronico disponibile con tutte le
AF, MF
F-601m, F-401x, F-401s, F-401
fotocamere, eccetto F-601m)
104
It_03
A/M (Esclusione dell'autofocus manuale/Priorità AF)
Per mettere a fuoco usando l’esclusione dell’autofocus manuale (A/M):
z
Far scorrere il selettore del modo di messa a fuoco dell’obiettivo su
A/M.
x
Messa a fuoco.
Se si desidera, si può escludere l'autofocus ruotando l'anello di messa
a fuoco obiettivo mentre il pulsante di scatto è premuto a metà corsa
(o, se la fotocamera è dotata di un pulsante AF-ON, mentre il
pulsante AF-ON è premuto); si noti che l’anello deve essere ruotato
di una breve distanza prima che l'autofocus venga escluso.
Per
mettere di nuovo a fuoco usando l'autofocus, premere il pulsante di
scatto a metà corsa o premere di nuovo il pulsante AF-ON.
Interruttore limite di messa a fuoco
Questo interruttore stabilisce i limiti della distanza di messa a fuoco per
l’autofocus.
FULL: Selezionate questa opzione per soggetti che possono
trovarsi a distanze minori di 3 m.
∞–3 m: Se il soggetto sarà sempre a una distanza di almeno
It
3 m, selezionate questa opzione per una messa a fuoco
più rapida.
■
Zoom e profondità di campo
Prima di mettere a fuoco, ruotare l’anello zoom per regolare la lunghezza
focale e inquadrare la fotografia. Se la fotocamera è dotata di anteprima di
profondità di campo (stop down), è possibile visualizzare l’anteprima di
profondità di campo nel mirino (si veda pagina 210 per ulteriori informazioni).
Nota: Si noti che l’indicatore della distanza di messa a fuoco costituisce semplicemente
una guida e potrebbe non mostrare con precisione la distanza dall’oggetto e, a causa
della profondità di campo o di altri fattori, potrebbe non indicare ∞ quando la
fotocamera sta mettendo a fuoco un oggetto distante.
■
Diaframma
L’apertura del diaframma è regolata tramite i controlli della fotocamera.
105
It_03
■
Unità flash incorporate
Quando si usa il flash incorporato su fotocamere dotate di un’unità flash
incorporata, rimuovere il paraluce, onde evitare vignettatture (ombre
create dove l’estremità dell’obiettivo oscura il flash incorporato).
■
Riduzione vibrazioni
La Riduzione vibrazioni riduce le sfocature dovute al movimento della
fotocamera, permettendo l’uso di tempi di posa fino a 5 stop più lenti
rispetto a quelli che si dovrebbero usare nelle stesse condizioni
(misurazioni Nikon; gli effetti possono variare in base al fotografo e alle
condizioni di ripresa).
Ciò amplia la gamma dei tempi di posa disponibili
e permette di scattare fotografie a mano, senza l’utilizzo di treppiedi,
nelle più svariate situazioni.
Utilizzando il selettore ON/OFF riduzione vibrazioni
Selezionare ON per abilitare la riduzione vibrazioni.
La riduzione
vibrazioni viene attivata quando il pulsante di scatto è
premuto a metà corsa, riducendo gli effetti del movimento
della fotocamera per ottenere un’inquadratura e una
messa a fuoco migliori.
It
Selezionare OFF per disattivare la riduzione vibrazioni.
Utilizzando il selettore modo riduzione vibrazioni
Il selettore modo riduzione vibrazioni è utilizzato per selezionare il modo
di riduzione delle vibrazioni quando questa funzione è attiva.
Selezionare NORMAL per ridurre gli effetti delle vibrazioni
quando si scattano foto da una posizione fissa e in altre
situazioni con movimento della fotocamera relativamente
ridotto.
Selezionare ACTIVE per ridurre gli effetti delle vibrazioni
quando si scattano foto da un veicolo in movimento,
mentre si cammina e in altre situazioni con movimento
della fotocamera attivo.
106
It_03
Uso della riduzione vibrazioni: note
•
Fare scorrere l’interruttore di riduzione vibrazioni su OFF se la
fotocamera non supporta la riduzione vibrazioni (pg. 104).
Lasciare
attiva la riduzione vibrazioni potrebbe aumentare notevolmente il
consumo della batteria, particolarmente nel caso delle fotocamere
Pronea 600i.
•
Quando si usa la riduzione vibrazioni, premere il pulsante di scatto a
metà corsa e attendere che l’immagine nel mirino si stabilizzi, prima di
premere del tutto il pulsante di scatto.
•
Quando è attiva la riduzione vibrazioni, l’immagine nel mirino potrebbe
risultare sfocata dopo lo scatto.
Ciò non indica un malfunzionamento.
•
Far scorrere l'interruttore modo di riduzione vibrazioni su NORMAL per
scatti di panoramiche.
Quando si effettua una ripresa panoramica con
la fotocamera, la riduzione vibrazioni si applica soltanto al movimento
che non è parte della panoramica (se si effettua una ripresa panoramica
orizzontale, per esempio, la riduzione vibrazioni sarà applicata soltanto
al movimento verticale), rendendo molto più facile effettuare una
ripresa panoramica regolare della fotocamera in un ampio arco.
•
Non spegnere la fotocamera e non rimuovere l’obiettivo mentre la
riduzione vibrazioni è attiva.
Se viene interrotta l’alimentazione
It
all’obiettivo mentre la riduzione vibrazioni è attiva, l’obiettivo potrebbe
tintinnare quando viene scosso.
Ciò non rappresenta un
malfunzionamento e può essere corretto attaccando nuovamente
l’obiettivo e riaccendendo la fotocamera.
•
Se la fotocamera è dotata di un flash incorporato, la riduzione vibrazioni
verrà disattivata mentre il flash sta caricando.
•
Disattivare la riduzione vibrazioni quando la fotocamera è montata
saldamente su un treppiedi ma lasciarla attiva se la testa del treppiedi
non è salda o quando si usa un monopiede.
107
It_03
■

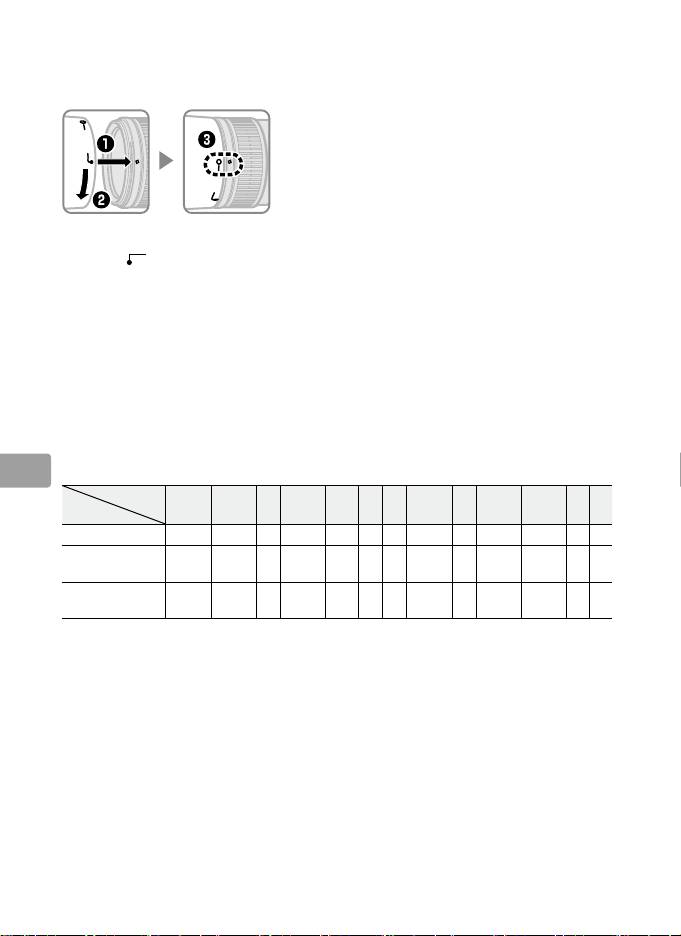

Il paraluce
Il paraluce protegge l’obiettivo e blocca la luce sporadica che altrimenti
potrebbe causare fenomeni di luce parassita e immagini fantasma.
Allineare il riferimento di blocco paraluce (—) con
il riferimento di innesto paraluce (●) sull’obiettivo
(e).
Quando si attacca o rimuove il paraluce, mantenerlo in prossimità del
simbolo presente sulla sua base ed evitare di afferrarlo con troppa
forza.
Se il paraluce non è attaccato correttamente, possono verificarsi
vignettature.
Il paraluce può essere girato su se stesso e montato sull’obiettivo quando
non utilizzato.
Quando il paraluce è girato, può essere attaccato e
rimosso ruotandolo mentre lo si mantiene in prossimità del contrassegno
di blocco (—).
■
Schermi di messa a fuoco
Le seguenti fotocamere supportano differenti schermi di messa a fuoco in
diverse situazioni.
It
Schermo
EC‑B
Fotocamera
A B C E
EC‑E G1 G2 G3 G4 J L M U
F6
—
— — — — —
F5+DP-30
(+0,5)
F5+DA-30
(+1,0)
(+0,5)
(+0,5)
(–1,0)
(+0,5)
(+1,0)
: Consigliato.
: Vignettattura visibile nel mirino (le fotografie non ne sono influenzate).
—: Non compatibile con la fotocamera.
( ): Le cifre in parentesi indicano la compensazione dell’esposizione per la misurazione
esposimetrica concentrata.
Selezionare “Other screen (Altro schermo)”
dall’impostazione personalizzata b6 (“Screen comp. (Compensazione schermo)”)
quando si regola la compensazione dell’esposizione per la F6; si noti che con
schermi diversi da quelli B ed E, è necessario selezionare “Other screen (Altro
schermo)” anche se il valore per la compensazione dell’esposizione è 0.
La
compensazione dell’esposizione per la F5 può essere regolata usando
l’impostazione personalizzata 18; si veda il manuale della fotocamera per dettagli.
Casella vuota: Non adatto per l’uso con questo obiettivo.
Si noti che gli schermi M possono
comunque essere usati per microfotografia e fotografia macro agli ingrandimenti
di 1 : 1 o superiori.
Nota: La F5 supporta la misurazione matrix solo con gli schermi A, B, E, EC-B/ EC-E, J ed L.
108
It_03

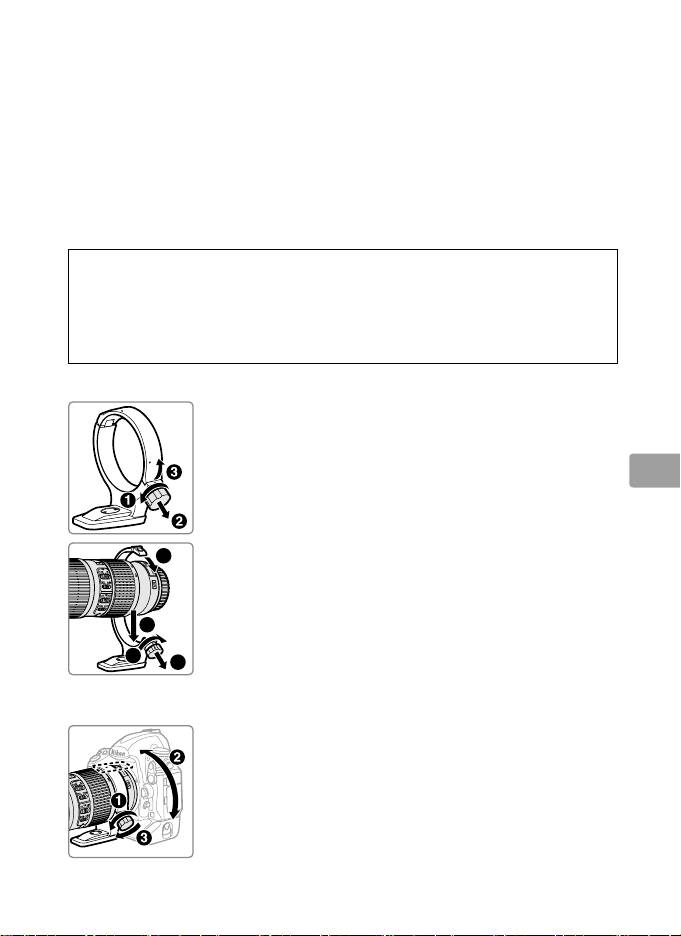

Anello collare treppiedi opzionale RT-1
Allentare la manopola collegamento anello flangia treppiedi per ruotare
la fotocamera nella posizione desiderata e orientare il display in
orizzontale o in verticale.
Si noti che la mano potrebbe venire a contatto
con il treppiedi se si ruota la fotocamera mentre la si regge
dall'impugnatura.
A seconda del metodo di collegamento della
fotocamera o del treppiedi, il movimento della fotocamera potrebbe
essere ridotto fissando il treppiedi all'innesto del treppiedi della
fotocamera.
A
AVVERTENZA
Serrare completamente la manopola di attacco anello collare treppiedi
quando si monta l’anello collare treppiedi.
La mancata osservanza di
questa precauzione potrebbe causare il distacco dell’anello collare
treppiedi dall’obiettivo, provocando lesioni.
Montaggio dell’anello collare treppiedi
It
109
It_03
6
4
7
5
■
z
Allentare la manopola di attacco dell’anello
collare treppiedi (q).
x
Aprire l’anello.
Tirare la manopola di attacco verso sé (w) e aprire
l’anello (e).
c
Posizionare l’obiettivo nell’anello (r).
v
Chiudere l’anello.
Tirare la manopola di attacco verso sé (t) e
chiudere l’anello (y).
Non esercitare una forza
eccessiva, poiché la mano potrebbe rimanere
incastrata nell’anello.
b
Serrare la manopola di attacco (u).
Posizionamento della fotocamera
Allentare la manopola di attacco (q), regolare gli indici
di posizione sull’orientamento verticale o orizzontale
desiderato (w) e quindi serrare la manopola di attacco
(e).
Rimozione dell’anello collare treppiedi
It
110
It_03
4
z
Allentare la manopola di attacco (q).
x
Rimuovere l’anello.
Tirando la manopola di attacco verso sé (w), aprire
(e) e rimuovere l’obiettivo (r).
■
Cura dell’obiettivo
•
Non afferrare o mantenere l’obiettivo o la fotocamera usando solo il
paraluce.
•
Mantenere puliti i contatti CPU.
•
Nel caso in cui la guarnizione in gomma di innesto obiettivo sia
danneggiata, interrompere immediatamente l’utilizzo e portare
l’obiettivo ad un centro di assistenza autorizzata Nikon per la riparazione.
•
Usare un soffietto per rimuovere polvere e pelucchi dalla superficie della lente
dell’obiettivo. Per rimuovere macchie e impronte digitali, applicare una piccola
quantità di etanolo o di pulitore per lenti su un tessuto in cotone o in micro‑
fibra e pulire la lente con un movimento circolare dal centro verso l’esterno,
avendo cura di non lasciare macchie e di non toccare il vetro con le dita.
•
Per la pulizia della lente non usare mai solventi organici, come solventi
per vernici o benzene.
•
Il paraluce o filtri NC possono essere usati per proteggere l’elemento
frontale dell’obiettivo.
•
Attaccare i tappi anteriore e posteriore prima di riporre l’obiettivo nella
sua borsa flessibile.
•
Se si prevede di non utilizzare l’obiettivo per un periodo prolungato,
conservarlo in un luogo fresco e asciutto, onde evitare che si creino
muffa e ruggine.
Non conservare in luoghi esposti alla luce diretta del
sole o in presenza di naftalina o canfora.
•
Tenere asciutto l’obiettivo.
La presenza di ruggine nel meccanismo
interno potrebbe causare un danno irreparabile.
•
Lasciare l’obiettivo in luoghi estremamente caldi può danneggiare o
deformare le parti realizzate in plastica rinforzata.
■
Accessori in dotazione
•
Copriobiettivo anteriore snap‑on 67 mm LC‑67
•
Copriobiettivo posteriore LF‑4
•
Paraluce a baionetta HB‑60
•
Custodia morbida per obiettivo CL‑1225
■
Accessori compatibili
•
Filtri a vite da 67 mm
•
Anello collare treppiedi RT‑1
•
Moltiplicatori di focale AF‑I/AF‑S TC‑14E/TC‑14E II/TC‑17E II */TC‑20E */
TC‑20E II */TC‑20E III *
*
L’autofocus è disponibile solo per le fotocamere che supportano f/8.
■
Specifiche
Tipo Obiettivo di tipo G AF-S con CPU incorporata ed innesto a
baionetta F-Mount
Lunghezza focale 70 – 200 mm
Apertura massima f/4
Costruzione obiettivo 20 elementi in 14 gruppi (compresi 3 elementi obiettivo ED ed elementi
obiettivo con trattamenti Nano Crystal)
Angolo di campo Fotocamere Nikon SLR a pellicola e D‑SLR formato FX:
•
34° 20′ – 12° 20′
•
Fotocamere Nikon D‑SLR formato DX: 22° 50′ – 8°
•
Fotocamere con sistema IX240: 27° 40′ – 9° 50′
Scala delle lunghezze focali Graduata in millimetri (70, 85, 105, 135, 200)
Informazioni sulla distanza Inviate alla fotocamera
Zoom Zoom manuale con anello zoom indipendente
Messa a fuoco Sistema di messa a Fuoco Interna (IF) Nikon con autofocus
It
controllato da motore Silent Wave e anello di messa a fuoco
separato per messa a fuoco manuale
Riduzione vibrazioni Decentramento ottico con motori voice coil (VCMs)
Indicatore della distanza di
Da 1 m a infinito (∞)
messa a fuoco
Distanza minima di messa
1 m dal piano focale a tutte le posizioni dello zoom
a fuoco
Lamelle del diaframma 9 (apertura del diaframma arrotondata)
Diaframma Completamente automatico
Gamma del diaframma Da f/4 a f/32
Misurazione esposimetrica Apertura massima
Interruttore limite di
Due posizioni: FULL (∞ – 1 m) e ∞ – 3 m
messa a fuoco
Dimensione attacco filtro 67 mm (P = 0,75 mm)
Dimensioni Diametro massimo di circa 78 mm × 178,5 mm (distanza dalla
flangia di innesto dell’obiettivo della fotocamera)
Peso Circa 850 g
Nikon si riserva il diritto di cambiare le specifiche hardware descritte in questo manuale, in
qualsiasi momento e senza previa notifica.
111
It_03
