Tongenerator och sond

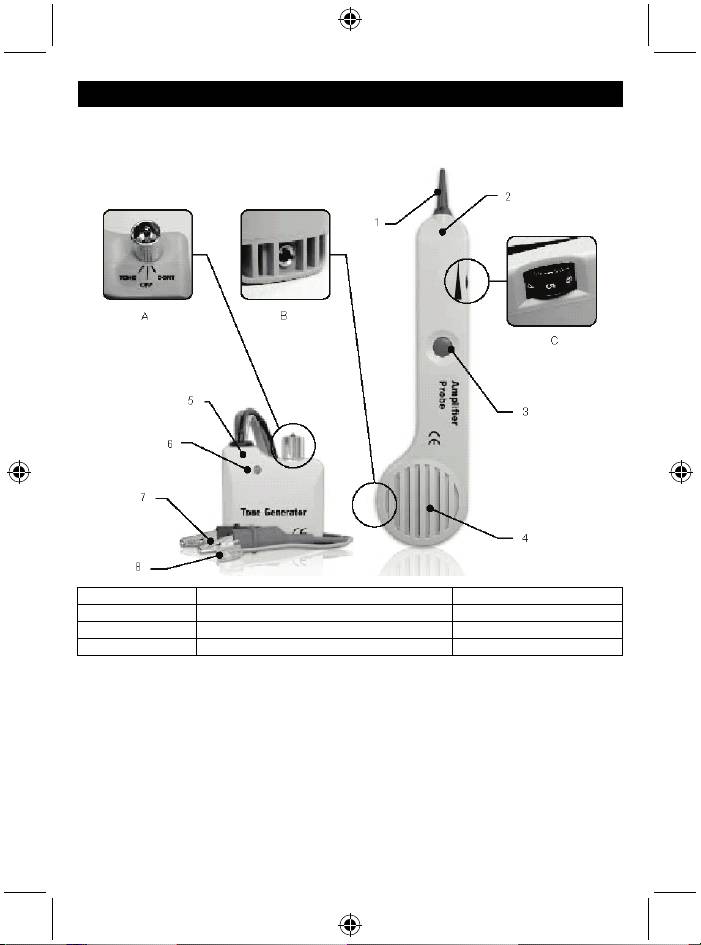

Förklaring av enheten:
1. Tips 5. Tongenerator A. 3-läge vippströmbrytare
2. Förstärkarsond 6. LED-INDIKATOR MED TVÅ FÄRGER B. Telefonkontakt
3. Testknapp 7. Röda och svarta testsladdar C. Volymkontroll
4. Högtalare 8. 4 ledare modulära sladd och kontakt
Instruktioner:
• Allmänna instruktioner:
1. Ansluta tongeneratorn.
I avslutade arbetande kablar:
Anslut en mätkabel till en terminerad ledning och den andra testsladd till jord eller jordad
utrustning.
I oterminerade eller icke-arbetande kablar:
Anslut en testsladd till en oterminerad kabel och den andra mätkabeln till en annan oterminerad
jord eller jordad utrustning.
2. Tryck på den runda fjäderbelastade på/av-knappen på förstärkarsonden. Volymkontrollknappen
kan justeras för att anpassas till omgivningen. Volymen kan höjas för att övervinna brus, eller
sänkas för att minska störningar.
26
3. Tryck spetsen på förstärkarsonden mot isoleringen av varje misstänkt ledare.
4. Mottagning av tonen blir mest högljudd på den avsedda kabeln.
5. Pluggkontakten tillhandahålls för anslutning av ett headset eller hörlurar.
• Identifiera spets och ring (växla till ”Off”):
1. Anslut den RÖDA mätkabeln till änden på en ledning och den SVARTA kabeln till änden på den
andra ledningen.
2. LED-lampan kommer att lysa GRÖNT när du ansluter den RÖDA mätkabeln till RING-ÄNDEN
på ledningen.
3. LED-lampan kommer att lysa RÖTT när du ansluter den RÖDA testkabeln till SPETS-ÄNDEN
på ledningen.
• Identifiera ledningens tillstånd (växla till ”Off”):
1. Anslut den RÖDA mätkabeln till RING-ÄNDEN på ledningen och den SVARTA kabeln till
SPETSEN.
2. Titta på LED-lampan:
a. En ljus grön LED indikerar en ledig linje
b. Inget ljus indikerar en upptagen linje
c. Ett ljust blinkande GULT sken indikerar en RINGANDE linje
• Verifiera linjer (växla till ”OFF” och sedan ”CONT”):
1. Ring upp linjen som skall kontrolleras.
2. Medan linjen ringer ska du ansluta den RÖDA sladden till RING-ÄNDEN på ledningen och den
SVARTA kabeln till SPETSEN.
3. I ”Off”-läget kommer indikatorlampan att blinka gult när mätkablarna är anslutna till det aktuella
paret.
4. Om du växlar test-setet till ”CONT”, kommer det att avsluta samtalet på den aktuella linjen.
• Skicka ton (växla till ”TONE”):
(Försiktighet: Anslut inte till en aktiv växelströmskrets som överstiger 24V i detta läge)
1. Anslut testledningarna till paret, eller fästa en ledning till jord och en ledning till vardera sidan av
linjen.
2. En dubbel alternerande ton, eller en enda fast ton, kan väljas med hjälp av brytaren på insidan
av tongeneratorn.
3. Sondera de misstänkta ledningarna med förstärkarsonden. Mottagning av tonen blir starkast på
den aktuella kabeln. I fall med snabb tillgång till oisolerade ledare, kan en handenhet eller ett
headset användas för att ta emot tonen.
• Testa kontinuitet (växla till ”CONT”):
(Försiktighet: Anslut inte till en aktiv AC eller DC-krets i detta läge)
1. Anslut testledningarna till det aktuella paret.
2. Använd ”CONT”-läge.
3. Ett ljust GRÖNT ljus indikerar kontinuitet. LED-lampan kommer inte att tändas om
linjemotståndet överstiger 10 000 Ω.
• Testa kontinuitet med hjälp av ton (växla till ”TONE”):
(Försiktighet: Anslut inte till en aktiv AC eller DC-krets i detta läge)
1. Anslut testledningarna till det aktuella paret.
2. Använd en handenhet eller ett headset i bortre änden och vidrör trådänden med
klämmledningen (ar).
3. Mottagning av tonen är en indikation på kontinuitet.
27
• Modulär testning:
1. Alla ovanstående tester är tillgängliga via den modulära kontakten enbart för linje 1 - röda och
gröna ledningar.
• Koaxial-test:
1. För att testa en oterminerad koaxialkabel ska du ansluta rött till den yttre skärmen och svart till
ledaren i mitten eller rött till yttre skärmen och svart till jord.
2. För att testa en oterminerad koaxialkabel ska du ansluta rött till kontakthöljet och svart till
mittstiftet eller rött till kontakthöljet och svart till jord.
• Batteribyte:
1. Förstärkarsonden är underhållsfri med undantag av batteribyte.
Ta bort skruven från batterifacket, byt ut 9V-batteriet och sätt tillbaka.
Säkerhetsanvisningar:
Utsätt inte produkten för vatten eller fukt.
ANSLUT INTE TILL EN AKTIV AC-KRETS SOM ÖVERSTIGER 24V I DETTA LÄGE.
Underhåll:
Rengör produkten endast med en torr trasa.
Använd inga rengöringsmedel som innehåller lösningsmedel eller slipmedel.
Garanti:
Alla ändringar och/eller modifieringar på produkten gör garantin ogiltig. Vi kan inte ta något ansvar för
skador som orsakats av felaktig användning av denna produkt.
Friskrivningsklausul:
Utseende och specifikationer kan komma att ändras utan meddelande. Alla logotyper och
produktnamn är varumärken eller registrerade varumärken som tillhör sina ägare och är härmed
erkända som sådana.
Kassering:
• Denna produkt är avsedd för separat insamling vid en lämplig återvinningscentral. Släng
inte denna produkt bland vanligt hushållsavfall.
• För mer information, kontakta återförsäljaren eller lokal myndighet med ansvar för
avfallshantering.
