Konig Electronic Tone generator with amplifier probe: DANSK

DANSK

Signalgenerator og føler

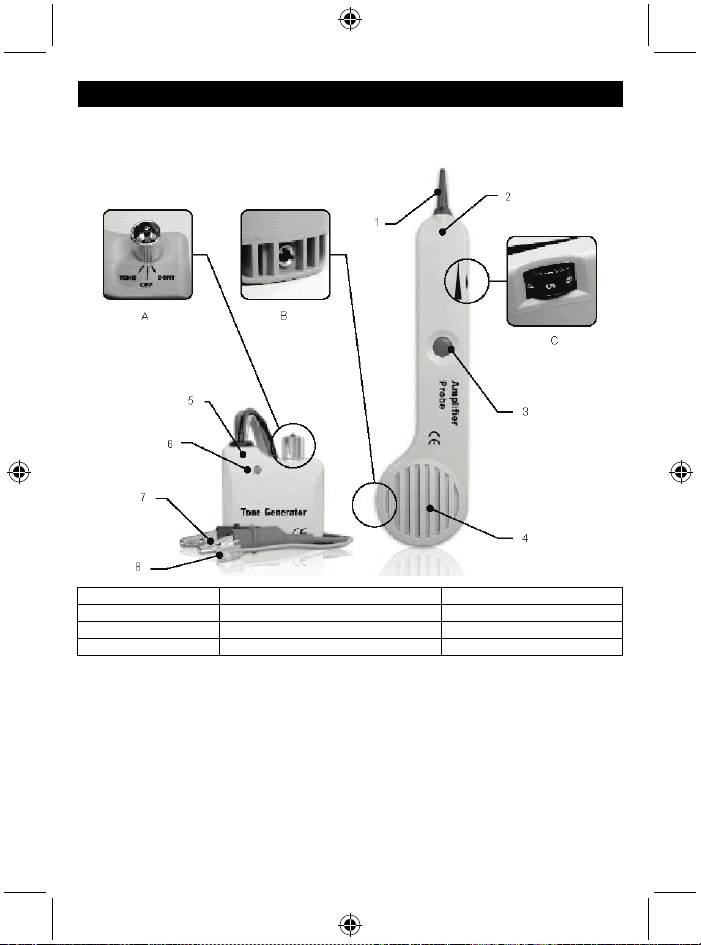

Forklaring af enheden:

1. Tip 5. Signalgenerator A. Kontakt med 3 indstillinger

2. Forstærkerføler 6. TOFARVET LED B. Telefonstik

3. Test-knap 7. Røde og sorte testledninger C. Regulering af lydstyrke

4. Højttaler 8. 4 lederledning og stik

Instruktioner:

• Generelle instruktioner:

1. Sådan tilsluttes signalgeneratoren.

På strømførende, afsluttede kabler:

Forbind den ene testledning til et kabel med afslutning, og den anden testledning til

jordforbindelse eller jordforbundet udstyr.

På ikke strømførende og ikke afsluttede kabler:

Forbind den ene testledning til et kabel uden afslutning, og den anden testledning til en at andet

kabel uden afslutning.

2. Tryk på den fjederbelastet tænd/sluk-knap på forstærkerføleren. Du kan justere

lydstyrkeknappen i henhold til omgivelserne. Det er muligt at skrue op og ned for lyden i

henhold til dine omgivelser.

38

3. Sæt forstærkerføleren på isoleringen hver af de pågældende ledere.

4. Signalmodtagelsen er stærkest på emnekablet.

5. Stikforbindelsen er beregnet til tilslutning af et headsæt eller et håndsæt.

• Identificering af A-tråden og B-tråden (stil enheden på ”Off”):

1. Forbind den RØDE testledning til siden af den ene linje, og den SORTE testledning til siden på

den anden linje.

2. Lysdioden lyser GRØN, når du forbinder den RØDE testledning til B-SIDEN på linjen.

3. Lysdioden lyser RØDE, når du forbinder den RØDE testledning til A-SIDEN på linjen.

• Identificering af linjetilstanden (stil enheden på ”OFF”):

1. Forbind den RØDE testledning til B-SIDEN på linjen, og den SORTE testledning til A-SIDEN.

2. Hold øje med lysdioden:

a. En skarp grøn lysdiode indikerer at linjen er fri

b. Lyser lysdioden ikke indikerer det, at linjen er optaget

c. Blinker lysdioden GUL, indikerer en KALDENDE linje

• Bekræftelse af linjer (stil enheden på ”OFF”, og herefter på ”CONT”):

1. Ring op til linje, der skal bekræftes.

2. Mens linjen ringer,skal du forbinde den RØDE ledning til B-SIDEN på linjen, og den SORTE

ledning til A-SIDEN.

3. Når enheden står på ”Off”, blinker lysdioden GUL, når testledningerne er forbundet til

emne-parret.

4. Hvis du stiller enheden på ”CONT”, afsluttes opkaldet på emnelinjen.

• Tonesending (stil enheden på ”TONE”):

(Forsigtig: I denne funktion, må du ikke forbinde enheden til et strømførende AC-kredsløb

på mere ned 24V)

1. Forbind testledningerne til parret, eller forbind den ene ledning til jord og den anden til en af

siderne på linjen.

2. Det er muligt at vælge mellem en skiftende tone og en konstant tone med knappen inden i

signalgeneratoren.

3. Undersøg de pågældende kabler med forstærkerføleren. Signalmodtagelsen er stærkest på

emnekablet. Hvis du har tilgang til uisolerede ledere, kan du bruge et håndsæt eller et par

høretelefoner til at modtage signalet.

• Kontinuitetstest (stil enheden på ”CONT”):

(Forsigtig: I denne funktion, må du ikke forbinde enheden til et strømførende AC- eller

DC-kredsløb)

1. Forbind testledningerne til det pågældende par.

2. Stil enheden på ”CONT”.

3. Et GRØNT lys indikerer at der er kontinuitet. Lysdioden begynder ikke at lyse, hvis modstanden

på linjen er over 10.000 Ω.

• Kontinuitetstest ved brug af toner (stil enheden på ”TONE”):

(Forsigtig: I denne funktion, må du ikke forbinde enheden til et strømførende AC- eller

DC-kredsløb)

1. Forbind testledningerne til det pågældende par.

2. Brug et håndsæt eller et par høretelefoner på den fjerne ende, og sæt ledningsklemmerne på

kabelenderne.

3. Hvis du modtager en tone, betyder det er kontinuitet.

39

• Modultest:

1. Alle ovenstående testmuligheder er kun mulig på modulstikket på linje 1 – de røde og grønne

kabler.

• Test af koaksialkabler:

1. For at teste uafsluttede koaksialkabler, skal du forbinde rød til yderbelægningen, og sort til

lederen i midten, eller rød til yderbelægningen og sort til jord.

2. For at teste afsluttede koaksialkabler, skal du forbinde rød til stikdåsen og sort til benet i midten,

eller rød til stikdåsen og sort til jord.

• Batteriudskiftning:

1. Forstærkerføleren er vedligeholdelsesfri, bortset fra batteriudskiftning.

Skru skrue ud af batterikammeret, skift 9V batteriet og skrue skruen i igen.

Sikkerhedsforholdsregler:

Udsæt ikke produktet for vand eller fugt.

I DENNE FUNKTION MÅ DU IKKE FORBINDE ENHEDEN TIL ET STRØMFØRENDE

AC-KREDSLØB PÅ MERE END 24V.

Vedligeholdelse:

Produktet må kun rengøres med en tør klud.

Brug ikke opløsningsmidler eller slibende rengøringsmidler.

Garanti:

Ændringer og/eller modifikationer af produktet vil medføre bortfald af garantien. Vi fralægger os

ethvert ansvar for skader forårsaget på grund af forkert brug af produktet.

Ansvarsfraskrivelse:

Design og specifikationer kan ændres uden varsel. Alle varemærker og produktnavne er varemærker

eller registrerede varemærker tilhørende deres respektive ejere og anses herved som sådan.

Bortskaffelse:

• Dette produkt skal afleveres på et passende affalds indsamlingspunkt. Bortskaf ikke dette

produkt sammen med husholdningsaffald.

• For mere information, kontakt forhandleren eller den lokale myndighed der er ansvarlig for

kontrol af affald.
