Hanggenerátor és szonda

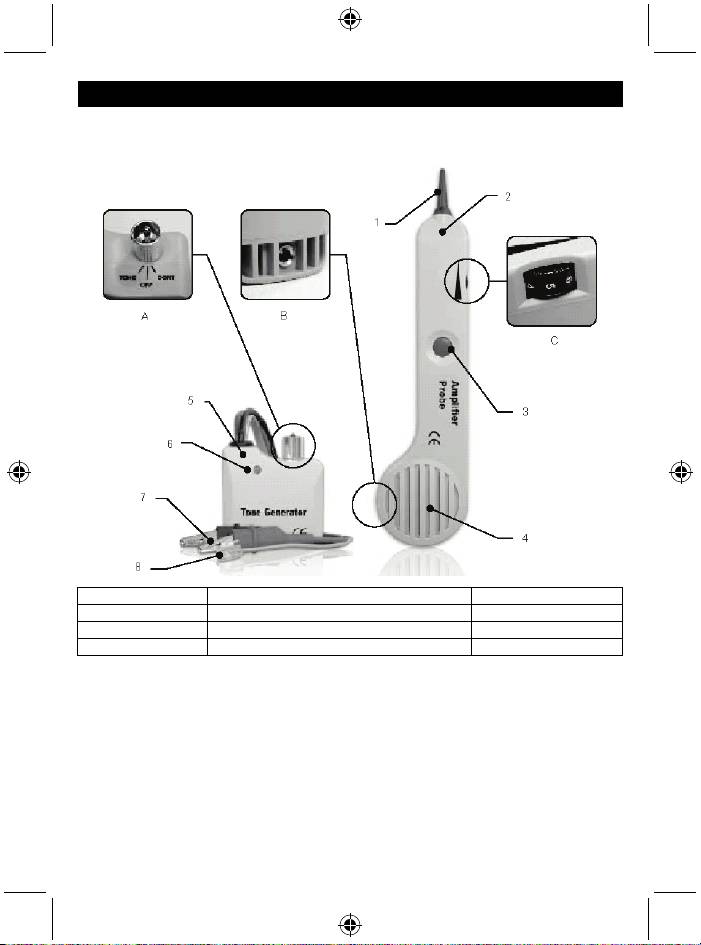

A készülék részei:

1. Csúcs 5. Hanggenerátor A. 3 állású kapcsoló

2. Erősítős szonda 6. KETTŐS SZÍNŰ LED B. Fülhallgató aljzat

3. Próbagomb 7. Piros és fekete mérővezeték C. Hangerőszabályozó

4. Hangszóró 8. 4 érintkezős modulcsatlakozó, vezetékkel

Használat:

• Általános utasítások:

1. A hanggenerátor csatlakoztatása.

Lezárt, üzemelő kábelekhez:

Kösse az egyik mérővezetéket egy lezárt vezetőhöz, a másik mérővezetéket pedig

földvezetőhöz vagy a berendezés földpontjához.

Lezáratlan vagy nem üzemelő kábelekhez:

Kösse az egyik mérővezetéket egy lezáratlan vezetőhöz, a másik mérővezetéket pedig egy

másik lezáratlan vezetőhöz.

2. Nyomja meg az erősítős szonda rugós be/ki kapcsoló gombját. Állítsa a hangerőt a környezeti

viszonyokhoz. Növelje meg, ha nagy a környezeti zaj, vagy csökkentse, ha kicsi.

3. Érintse az erősítős szonda csúcsát a kimérendő vezeték szigeteléséhez.

20

4. A vizsgált éren lesz a leghangosabb a vétel.

5. A fülhallgató aljzatba fej- vagy fülhallgató csatlakoztatható.

• Telefonvezeték földelt ágának (tip) és -48 V-os ágának (ring) azonosítása (kapcsoló: „Off”

(Ki)).

1. Kösse a PIROS mérővezetéket a vonal egyik eréhez, a FEKETÉT a másikhoz.

2. A LED ZÖLDEN világít, ha a PIROS mérővezeték a vonal -48 V-os ágára kapcsolódik.

3. A LED PIROSAN világít, ha a PIROS mérővezeték a vonal FÖLDELT ágára kapcsolódik.

• A vonal állapotának ellenőrzése (kapcsoló: „OFF”):

1. Kösse a PIROS mérővezetéket a vonal -48 V-os ágához, a FEKETÉT pedig a FÖLDELT

ágához.

2. Figyelje a LED színét:

a. Folyamatosan zölden világít a LED: szabad a vonal

b. Nem világít a LED: foglalt a vonal

c. Sárgán villog: CSENGET a vonal

• Vonal ellenőrzése (kapcsoló: „OFF”, majd „CONT”):

1. Tárcsázza az ellenőrzendő vonalat.

2. Miközben kicseng, kösse a PIROS mérővezetéket a vonal -48 V-os ágához, a FEKETÉT pedig

a FÖLDELT ágához.

3. A kapcsoló „Off” állásában a jelzőlámpa SÁRGÁN villog, ha a mérővezetékek helyesen vannak

bekötve.

4. A kapcsoló „CONT” állásba kapcsolása felveszi a hívást a vizsgált vonalon.

• Mérőhang küldése (kapcsoló: „TONE”):

(Figyelmeztetés: Ebben az üzemmódban ne mérjen 24 V-nál nagyobb váltakozófeszültségű

vezetéket)

1. Kösse a mérővezetékeket a vezetékpárhoz, vagy az egyik mérővezetéket a földhöz, a másikat

pedig a mérendő vezetékhez.

2. A hanggenerátort váltakozó kéthangos vagy folyamatos egyhangos üzemre állíthatja a

beépített kapcsolóval.

3. Ellenőrizze a mérendő vezetéket az erősítős szondával. A vizsgált éren lesz a leghangosabb a

mérőhang vétele. Ha hozzáférhetők a csupasz vezetékek, a mérőhangot kézibeszélővel vagy

fejbeszélővel is ellenőrizheti.

• Folytonosság-ellenőrzés (kapcsoló: „CONT”):

(Figyelmeztetés: Ebben az üzemmódban ne mérjen élő egyen- vagy váltakozófeszültségű

vezetéket)

1. Kösse a mérővezetéket a mérendő vezetékpárhoz.

2. Állítsa a kapcsolót a „CONT” állásba

3. A folytonosságot erős ZÖLD fény jelzi. Nem világít a LED, ha a vonal ellenállása meghaladja a

10 000 Ω értéket.

• Folytonosság-ellenőrzés mérőhanggal (kapcsoló: „TONE”):

(Figyelmeztetés: Ebben az üzemmódban ne mérjen élő egyen- vagy váltakozófeszültségű

vezetéket)

1. Kösse a mérővezetéket a mérendő vezetékpárhoz.

2. Kössön kézibeszélőt vagy fejbeszélőt a távoli végre és érintse meg a vezetékeket a

csipeszekkel.

3. Ha hallatszik a hang, akkor folytonos a vonal (nincs vonalszakadás).

21

• Modulcsatlakozós vonal ellenőrzése:

1. A fenti ellenőrzések a modulcsatlakozóval is elvégezhetők, de csak az 1. – a piros és zöld –

vonalra.

• Koaxiális kábel ellenőrzése:

1. Lezáratlan koaxiális kábel ellenőrzéséhez kösse a piros mérővezetéket az árnyékolásra, a

feketét pedig a középső vezetőre vagy egy földpontra.

2. Lezárt koaxiális kábel ellenőrzéséhez kösse a piros mérővezetéket a csatlakozó házára, a

feketét pedig a középső vezetőre vagy egy földpontra.

• Telepcsere:

1. Az erősítős szonda a telepcsere kivételével nem igényel karbantartást.

Csavarja ki a teleptartó fedelének csavarját, cserélje ki a 9 V-os telepet, majd csavarja vissza a

csavart.

Biztonsági óvintézkedések:

Vigyázzon, hogy ne érje a terméket víz vagy nedvesség.

EBBEN AZ ÜZEMMÓDBAN NE MÉRJEN 24 V-NÁL NAGYOBB VÁLTAKOZÓFESZÜLTSÉGŰ ÉLŐ

VEZETÉKET

Karbantartás:

Száraz kendővel tisztítsa a terméket.

Tisztító- és súrolószerek használatát mellőzze.

Jótállás:

A termék illetéktelen módosítása érvényteleníti jótállását. Nem vállalunk felelősséget a termék

szakszerűtlen használata miatti károkért.

Jogi nyilatkozat:

A kivitel és a műszaki jellemzők előzetes értesítés nélkül is módosulhatnak. Minden logó, terméknév

és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben

tartásával említjük.

Leselejtezés:

• A terméket elkülönítve, a megfelelő gyűjtőhelyeken kell leselejtezni. Ne dobja ki a

készüléket a háztartási hulladék közé.

• További információért lépjen kapcsolatba a forgalmazóval, vagy a hulladékkezelésért felelős

helyi hatósággal.
