Hotpoint-Ariston Toplader ECOT7D 149 (EU): Installation

38

DE

Installation

!

 Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig

aufzubewahren, um sie jederzeit zu Rate ziehen zu können.

Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Über-

gabe an einen anderen Benutzer das Gerät stets begleitet,

damit auch der neue Inhaber die Möglichkeit hat, diese zu

Rate zu ziehen.

!

 Lesen Sie bitte folgende Hinweise aufmerksam durch, sie

liefern wichtige Informationen hinsichtlich der Installation, dem

Gebrauch und der Sicherheit.

Auspacken und Aufstellen

Auspacken

1. Gerät auspacken.

2. Sicherstellen, dass der Wa-

schvollautomat  keine  Tran-

sportschäden erlitten hat. Im

Falle einer Beschädigung Gerät

bitte nicht anschließen, sondern

den Kundendienst anfordern.

3.  Die  vier  Transportschut-

zschrauben  ausschrauben

und das an der Rückwand

befindliche Gummiteil nebst

entsprechendem  Distan-

zstück  abnehmen  (

siehe

Abbildung

).

4.  Die  Löcher  mittels  der  mitgelieferten  Kunststoffstöpsel

schließen.

5. Sämtliche Teile aufbewahren: Sollte der Waschvollautomat

erneut  transportiert  werden  müssen,  müssen  diese  Teile

wieder eingesetzt werden.

Zur Beachtung:

Im  Falle einer Wiederverwendung sind

die kurzeren Schrauben oben einzusetzen.

!

 Verpackungsmaterial ist kein Spielzeug für Kinder

Standfläche

1. Der Waschvollautomat muss

auf einem ebenen, festen Unter-

grund aufgestellt werden, ohne

ihn an Wände, Möbelteile oder

ähnliches anzulehnen.

2.  Sollte  der  Boden  nicht

perfekt  eben  sein,  müssen

die  Unebenheiten  durch  An-

bzw. Ausdrehen der vorderen

Stellfüße ausgeglichen werden

(siehe  Abbildung)

,  der  auf

der Arbeitsfläche zu ermittelnde Neigungsgrad darf 2° nicht

überschreiten.

Eine präzise Nivellierung verleiht dem Gerät die erforderliche Stabi-

lität, durch die Vibrationen, Betriebsgeräusche und ein Verrücken

des Gerätes vermieden werden. Bei Teppichböden müssen die

Stellfüße so reguliert werden, dass ein ausreichender Freiraum zur

Belüftung unter dem Waschvollautomaten gewährleistet ist.

Aufstellen, Versetzen

Sollte Ihr Geraet mit einem

Spezialgestell  mit  einzieh-

baren Raedern ausgestattet

sein, kann das Geraet mue-

helos verschoben wer- den.

Um dieses Gestell herunter

zu  lassen,  ziehen  Sie  den

links  unter  dem  Sockel

befindlichen  Hebel,  und

versetzen dann die Wasch-

maschine. Bringen Sie das

Radgestell  anschließend

wieder in die ursprüngliche Stellung zurück. Das Gerät

steht

so fest und sicher auf dem

Boden

(siehe Abbildung).

Wasser- und Elektroanschlüsse

Anschluss des Zulaufschlauches

1.  Schrauben  Sie  den  Wa-

sserschlauch  an  einen  Kal-

twasserhahn  mit    ¾-Zoll-

Gewindeanschluss an

(siehe

Abbildung)

.

Lassen  Sie  das  Wasser  vor

dem  Anschluss  so  lange

auslaufen, bis klares Wasser

austritt.

2. Schließen Sie das andere

Ende des Schlauches an den

oben rechts am Rückteil des

Waschvollautomaten  befin-

dlichen Wasseranschluss an

(

siehe Abbildung

).

3. Der Schlauch darf hierbei

nicht eingeklemmt oder ab-

geknickt werden.

!

 Der Wasserdruck muss innerhalb der Werte liegen, die in

der Tabelle der Technischen Daten angegebenen sind (

siehe

nebenstehende Seite

).

!

  Sollte  der  Zulaufschlauch  nicht  lang  genug  sein,  dann

wenden Sie sich bitte an einen Fachhändler oder an einen

autorisierten Fachmann.

39

DE

65 - 100 cm

Anschluss des Ablaufschlauches

Schließen Sie den Ablau-

fschlauch ohne ihn dabei

abzuknicken an einen

geeigneten Abfluss an. Die

Mindestablaufhöhe beträgt 65

- 100 cm (gemessen vom

Boden), oder hängen Sie

diesen mittels des Schlau-

chhalters gesichert in ein

Becken oder Wanne ein;

Befestigen Sie diesen

mittels des mitgelieferten

Schlauchhalters z.B. an

einen Wasserhahn (

siehe

Abbildung

). Das freie Ablau-

fschlauchende darf nicht

unter Wasser positioniert

werden.

!

 Verlängerungsschläuche sollten nicht eingesetzt werden.

Sollte dies unvermeidlich sein, muss die Verlängerung den-

selben Durchmesser des Originalschlauchs aufweisen und

darf eine Länge von 150 cm nicht überschreiten.

Stromanschluss

Vor Einfügen des Netzsteckers in die Steckdose ist sicher-

zustellen, dass:

• die Steckdose über eine normgerechte Erdung verfügt;

• die Steckdose die in den Technischen Daten angegebe-

nen Höchstlast des Gerätes trägt

(siehe nebenstehende

Tabelle);

• die Stromspannung den in den Technischen Daten ange-

gebenen Werten entspricht (

siehe nebenstehende Tabelle

);

• die Steckdose mit dem Netzstecker des Waschvollauto-

maten kompatibel ist. Andernfalls muss der Netzstecker

(oder die Steckdose) ersetzt werden.

!

 Der Waschvollautomat darf nicht im Freien installiert wer-

den, auch nicht, wenn es sich um einen geschützten Platz

handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern

auszusetzen.

!

 Die Steckdose sollte nach installiertem Gerät leicht zugän-

glich sein.

!

 Verwenden Sie bitte keine Verlängerungen oder Mehrfa-

chstecker.

!

  Das  Netzkabel  darf  nicht  gebogen  bzw.  eingeklemmt

werden.

!

 Das Versorgungskabel darf nur durch autorisierte Fachkräfte

ausgetauscht werden.

Achtung! Der Hersteller übernimmt keinerlei Haftung, sollten

diese Vorschriften nicht genau beachtet werden.

Erster Waschgang

Lassen Sie nach der Installation bzw. vor erstmaligem Ge-

brauch erst einen Waschgang (mit Waschmittel) ohne Wäsche

durchlaufen. Stellen Sie hierzu das Waschprogramm

 ein.

Technische Daten

Modell

ECOT7D 149

Abmessungen

Breite 40 cm

Höhe  85 cm

Tiefe   60 cm

Fassungsver-

mögen

1 bis 7 kg

Elektroan-

schlüsse

Siehe das am Gerät befindliche

Typenschild.

Wasseran-

schlüsse

Höchstdruck 1 MPa (10 bar)

Mindestdruck 0,05 MPa (0,5 bar)

Trommelvolumen 42 Liter

Schleudertouren

bis zu 1400 U/min.

Prüfprogram-

me gemäß der

Richtlinien

1061/2010 und

1015/2010.

Programm

 (60°C)

Programm

 (40°C)

Dieses Gerät entspricht den folgen-

den EG-Richtlinien:

- 2004/108/CE (elektromagnetische

Verträglichkeit)

- 2006/95/CE (Niederspannung)

- 2002/96/CE

40

DE

Beschreibung Ihres

Waschvollautomaten

Bedienblende

Taste mit Kontrollleuchte

START/PAUSE

Taste

TEMPERATUR

Tasten

FUNKTIONEN

Taste

EIN/AUS

Tasten

PROGRAMMWAHL

Taste

SCHLEUDERN

Taste

TASTENSPERRE

DISPLAY

Taste

STARTZEITVORWAHL

Taste

SPEICHER

Taste

EIN/AUS  :

 Drücken Sie kurz auf die Taste, um das Gerät

ein- bzw. auszuschalten. Die Kontrollleuchte START/PAUSE, die

langsam grün blinkt, zeigt an, dass das Gerät eingeschaltet ist.

Um den Waschvollautomaten während eines Waschgangs aus-

zuschalten, muss die Taste etwas länger gedrückt werden (ca. 2

Sekunden); ein kurzer oder ein ungewollter Druck bewirkt kein Aus-

schalten des Gerätes. Das Ausschalten des Gerätes während eines

laufenden Waschprogramms löscht den gesamten Waschzyklus.

Tasten

PROGRAMMWAHL:

  zur  Einstellung  des  gewün-

schten Programms (siehe

“Programmtabelle”

).

Taste

SPEICHER:

 Halten Sie die Taste gedrückt, um einen

Waschzyklus und die gewünschten Individualisierungseinstel-

lungen zu speichern. Um einen bereits gespeicherten Zyklus

abzurufen, drücken Sie die Taste SPEICHER.

Tasten

FUNKTIONEN:

Drücken  Sie  die  Taste,  um  die

gewünschte Funktion auszuwählen. Auf dem Display schaltet

sich die entsprechende Kontrollleuchte ein.

Taste

SCHLEUDERN

:

  Drücken  Sie  die  Taste,  um  die

Schleudergeschwindigkeit herabzusetzen oder das Schleudern

ganz auszuschließen. Der Wert wird auf dem Display angezeigt.

Taste

TEMPERATUR  :

 Drücken Sie die Taste, um die Tem-

peratur herabzusetzen: Der Wert wird auf dem Display angezeigt.

Taste

TASTENSPERRE

:

Zur

Aktivierung

der Sperre

der Bedienblende halten Sie die Taste ca. 2 Sekunden lang

gedrückt. Das eingeschaltete Symbol

 zeigt an, dass die

Bedienblende gesperrt ist. Auf diese Weise wird verhindert,

dass ein Programm aus Versehen geändert wird, vor allem,

wenn kleine Kinder im Hause sind.

Zur

Deaktivierung

der Sperre der Bedienblende halten Sie

die Taste ca. 2 Sekunden lang gedrückt.

Taste

STARTZEITVORWAHL

:

 Zur Vorwahl der Startzeit

des gewählten Programms drücken Sie bitte diese Taste. Die

Zeitverzögerung wird auf dem Display angezeigt.

Taste mit Kontrollleuchte

 START/PAUSE

: Sobald die grüne

Kontrollleuchte  auf  langsames  Blinklicht  schaltet,  drücken

Sie  die  Taste,  um  den  Waschgang  zu  starten.  Nach  In-

gangsetzung des Programms schaltet die Kontrollleuchte auf

Dauerlicht. Um den Waschgang zu unterbrechen, drücken

Sie erneut die Taste; die Kontrollleuchte schaltet auf oran-

gefarbenes Blinklicht. Wenn das Symbol

 nicht leuchtet,

kann die Gerätetür geöffnet werden. Um das Programm an

der Stelle, an der es unterbrochen wurde, wieder in Gang zu

setzen, drücken Sie die Taste erneut.

Funktion Standby

Zur  Erfüllung  der  neuen  Richtlinien  zum  Energieverbrauch

ist  diese  Waschmaschine  mit  einem  automatischen  Aus-

schaltsystem (Standby) ausgestattet, das nach 30 Minuten

des Nichtgebrauchs in Funktion tritt. Drücken Sie kurz die

Taste EIN/AUS und warten Sie, bis sich die Maschine wieder

einschaltet.

Verbrauch in Off-Betrieb: 1 W

Verbrauch in Left-On: 1 W

41

DE

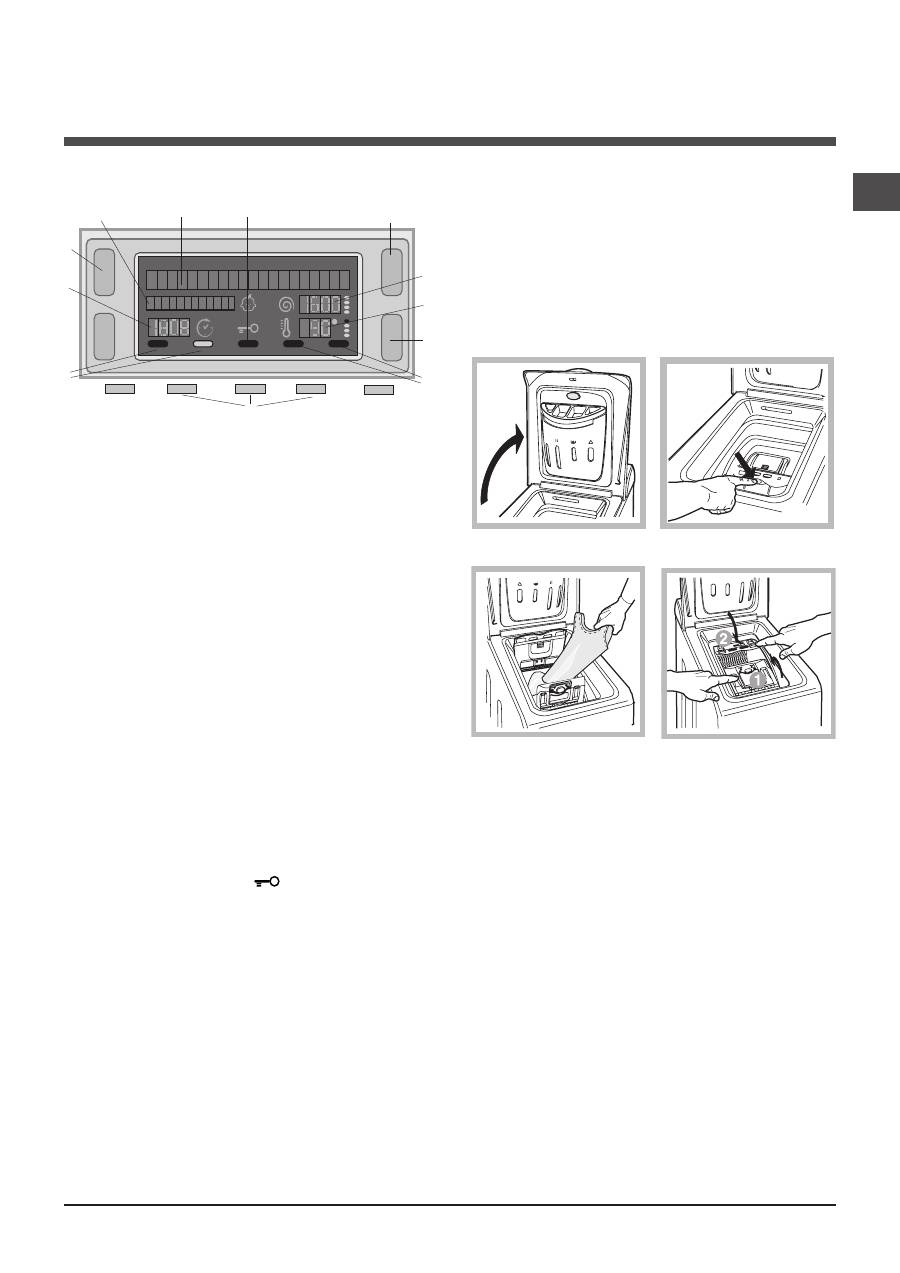

So  öffnen  und  schließen  Sie  die  Wäs-

chetrommel

Abb. 1

Abb. 2

Abb. 3

Abb. 4

A) Öffnen (Abb. 1):

   Öffnen Sie den äußeren Deckel ganz.

B)

Öffnen der Trommel (Soft opening):

     Drücken Sie mit einem Finger leicht auf die auf

     der

Abb. 2

 ersichtlichen Taste; die Trommel

     öffnet sich ganz sanft.

C) Einfüllen der Wäsche (Abb. 3).

D) Schliessen (Abb. 4):

   - Schließen Sie sorgfältig die Wäschetrommel. Schließen

Sie zuerst den vorderen Flügel und drücken Sie an-

schließend den hinteren Flügel auf;

   - Stellen Sie sicher, dass sich die Haken des vorderen

Flügels ordnungsgemäß in den entsprechenden Sitzen

der hinteren Flügel befinden;

   - Nach hörbarem Einrasten der Haken drücken Sie leicht

auf beide Türen; sie dürfen nicht aufspringen;

   - Schließen Sie abschließend den äußeren Deckel.

E) Endposition der Trommel (Abb. 2):

Zum bequemen Be- und Entladen wird die Trommel

nach Abschluss des Waschgangs wieder mit der Öff-

nung nach oben platziert.

Das Display dient nicht nur zur Programmierung des

Gerätes, sondern liefert auch zahlreiche Informationen.

In den beiden oberen Zeilenreihen

A

 und

B

 werden das

ausgewählte Waschprogramm, die laufende Waschphase

und alle Angaben zum Programmfortschritt angezeigt.

In der Zeilenreihe

C

 werden die Restzeit bis zum Ende

des laufenden Waschvorgangs und bei Einstellung einer

STARTZEITVORWAHL die bis zum Start des ausgewählten

Programms verbleibende Zeit angezeigt.

In der Zeilenreihe

D

 wird der Höchstwert der Schleuderge-

schwindigkeit angezeigt, die das Gerät für das eingestellte

Programm zulässt; wenn das Programm keinen Schleu-

dervorgang vorsieht, bleibt die Zeilenreihe ausgeschaltet.

In der Zeilenreihe

E

 wird der Höchstwert der Temperatur

angezeigt, der für das eingestellte Programm ausgewählt

werden kann; wenn das Programm keine Temperaturein-

stellung vorsieht, bleibt die Zeilenreihe ausgeschaltet.

Die Kontrollleuchten

F

 sind den Funktionen zugeordnet und

leuchten, wenn die ausgewählte Funktion mit dem einge-

stellten Programm kompatibel ist.

Symbol

Gerätetür gesperrt

Durch Leuchten des Symbols meldet das Gerät, dass

die Gerätetür gesperrt ist, um ein versehentliches Öffnen

zu vermeiden. Zur Vermeidung einer evtl. Beschädigung

warten Sie bis das Symbol erlischt, bevor Sie die Gerätetür

öffnen (ungefähr 3 Minuten).

NB:

 Wenn die Funktion STARTZEITVORWAHL aktiviert

ist, kann die Gerätetür nicht geöffnet werden. Zum Öffnen

schalten Sie das Gerät mittels der Taste START/PAUSE auf

Pause.

!

 Vor dem ersten Einschalten werden Sie zur Auswahl der

Sprache aufgefordert, und das Display blendet automatisch

das Menü zur Sprachauswahl ein.

Wählen Sie die gewünschte Sprache mittels der Tasten X und

Y aus und drücken Sie dann zum Bestätigen der Auswahl auf

die Taste Z.

Display

Soll  die  Sprache  geändert  werden,  dann  schalten  Sie  das

Gerät aus, drücken Sie gleichzeitig die in der Abbildung mit

L gekennzeichneten Tasten bis ein akustisches Signal ertönt,

schalten Sie nun das Gerät erneut ein und es wird das Menü

zur Sprachauswahl angezeigt.

A

B

C

D

E

F

Z

X

Y

L

F

F
