Hotpoint-Ariston LST 116 HA: Installation

.4

 $

Installation

Conserver ce mode d’emploi pour pouvoir le consulter à

tout moment. En cas de vente, de cession ou de

déménagement, s’assurer qu’il accompagne bien l’appareil.

Lire attentivement les instructions: elles contiennent des

conseils importants sur l’installation, l’utilisation

et la sécurité de l’appareil.

En cas de déménagement, transporter l’appareil

verticalement; si besoin est, l’incliner sur le dos.

Mise en place et mise à niveau

1. Déballer l’appareil et s’assurer qu’il n’a pas été endommagé

pendant le transport.

S’il est abîmé, ne pas le raccorder et contacter le revendeur.

2. Installer le lave-vaisselle de manière à ce que les côtés et la

paroi arrière touchent aux meubles adjacents ou au mur.

L’appareil peut être encastré sous un plan de travail continu

*

(

voir feuille de Montage

).

3. Installer le lave-vaisselle sur un sol plat et rigide.

Compenser les irrégularités en vissant ou en dévissant les

pieds avant jusqu’à ce que l’horizontalité de l’appareil soit

parfaite. Une bonne horizontalité garantit la stabilité de

l’appareil et supprime tout risque de vibrations, bruits et

déplacements.

4

*

. Pour régler la hauteur du pied arrière, agir sur la douille

rouge à six pans située dans la partie avant du lave-vaisselle,

en bas et au milieu, à l’aide d’une clé mâle à six pans,

ouverture 8 mm. Tourner dans le sens des aiguilles d’une

montre pour augmenter la hauteur et dans le sens inverse

pour la diminuer. (consulter la notice d’instructions encastré

jointe à la documentation)

Raccordements eau et électricité

L’adaptation des installations électriques et les travaux de

plomberie de l’installation doivent être effectués par du

personnel qualifié.

 Le lave-vaisselle ne doit pas écraser les tuyaux ou le

câble d’alimentation électrique.

Utiliser des tuyaux neufs pour effectuer le raccordement

de l’appareil au réseau de distribution de l’eau.

Ne pas réutiliser les anciens tuyaux.

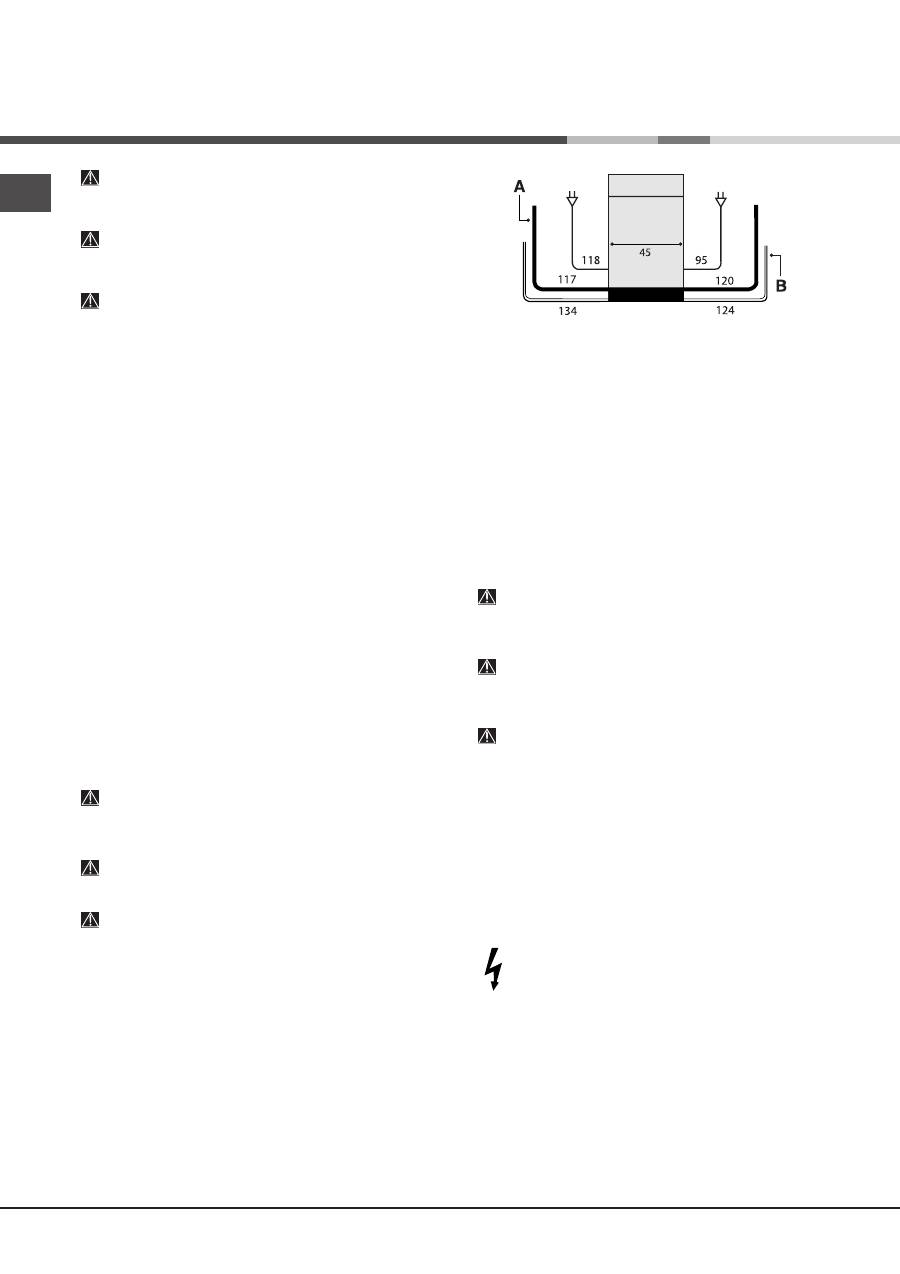

Les tuyaux d’amenée (A) et d’évacuation (B) de l’eau et le

câble d’alimentation électrique peuvent être orientés vers la

droite ou vers la gauche pour simplifier l’installation (

voir

figure

).

Raccord du tuyau d’amenée de l’eau

• A une prise d’eau froide: bien visser le tuyau d’amenée à un

robinet à embout fileté 3/4 gaz; avant de visser, faire couler

l’eau jusqu’à ce quelle devienne limpide et dépourvue

d’impuretés qui pourraient engorger l’appareil.

• A une prise d’eau chaude: en cas d’installation de

chauffage centralisé (radiateurs), le lave-vaisselle peut être

alimenté avec de l’eau chaude de réseau ne dépassant

pas 60°C.

Visser le tuyau au robinet en procédant comme pour la

prise d’eau froide.

 Si la longueur du tuyau d’amenée ne suffit pas, s’adresser

à un magasin spécialisé ou à un technicien agréé (

voir

Assistance

).

 La pression de l’eau doit être comprise entre les valeurs

reportées dans le tableau des Caractéristiques techniques (

voir

ci-contre

).

 Faire attention à ce que le tuyau ne soit ni plié ni écrasé.

Sécurité  anti-fuite

Pour éviter tout risque d’inondation, le lave-vaisselle:

- est équipé d’un dispositif qui coupe l’arrivée de l’eau en

cas d’anomalie ou de fuite à l’intérieur de l’appareil.

Quelques modèles sont équipés d’un dispositif de sécurité

supplémentaire

New Acqua Stop

*

 qui garantit contre tout

risque d’inondation même en cas de rupture du tuyau

d’amenée de l’eau.

 ATTENTION: TENSION DANGEREUSE!

Il ne faut en aucun cas couper le tuyau d’amenée de l’eau

car il contient des parties sous tension.

*

Présent uniquement sur certains modèles.

.4

 %

Raccord  du  tuyau  d’évacuation  de  l’eau

Raccorder le tuyau d’évacuation, sans le plier, à une

conduite d’évacuation ayant au moins 4 cm de diamètre. Ou

bien l’accrocher au bord d’un évier; l’extrémité libre du

tuyau de vidange ne doit pas être plongée dans l’eau.

Un coude

*

 plastique spécial

facilite une installation

optimale: fixer solidement le

coude au mur pour éviter que

le tuyau se déplace et

déverse l’eau hors du

conduit.

La portion de tuyau repérée

par la lettre A doit se trouver

à une distance du sol

comprise entre 40 et 100 cm

(

voir figure

).

L’utilisation de tuyaux de rallonge est déconseillée.

Raccordement  électrique

Avant de brancher la fiche dans la prise de courant, s’assurer

que:

• la prise dispose de mise à la terre et est conforme aux

normes;

• la prise est bien apte à supporter la puissance maximale

de l’appareil reportée sur la plaque signalétique fixée à la

contre-porte (

voir paragraphe Description du lave-

vaisselle

);

• la tension d’alimentation est bien comprise entre les valeurs

figurant sur la plaque signalétique de la contre-porte;

• la prise est bien compatible avec la fiche de l’appareil.

Autrement, faire remplacer la fiche par un technicien agréé

(

voir Assistance

); n’utiliser ni rallonges ni prises multiples.

Après installation de l’appareil, le câble d’alimentation

électrique et la prise de courant doivent être facilement

accessibles.

Le câble ne doit être ni plié ni trop écrasé.

Afin d’éviter tout danger, faire changer le cordon d’alimen-

tation abîmé, par le fabricant ou par son service après-vente.

(Voir Assistance)

Nous déclinons toute responsabilité en cas de non-

respect des normes énumérées ci-dessus.

Ruban  anti-condensation*

Après avoir encastré le lave-vaisselle, ouvrir la porte et

coller le ruban adhésif transparent sous le plan en bois

pour le protéger contre la formation de condensation.

Conseils pour le premier lavage

Une fois l’installation terminée et tout de suite avant le

premier lavage, remplir complètement d’eau le réservoir à

sel et ajouter environ 1 kg de sel (

voir Produit de rinçage et

sel régénérant

): il est tout à fait normal que de l’eau

déborde. Sélectionner le degré de dureté de l’eau (

voir

Produit de rinçage et sel régénérant

). - Après remplissage

du réservoir à sel, le voyant SEL

*

 s'éteint.

Le manque de remplissage du réservoir à sel, peut

endommager l'adoucisseur d'eau et l'élément chauffant.

*

Présent uniquement sur certains modèles.

Caractéristiques techniques

Dimensions

largeur 44.5 cm

hauteur 82 cm

profondeur 57 cm

Capacité

10 couverts standard

Pression eau

d’alimentation

0,05 ÷ 1 MPa (0,5 ÷ 10 bar)

7,25 – 145 psi

Tension

d’alimentation

Voir étiquette des

caractéristiques

Puissance

totale absorbée

Voir étiquette des

caractéristiques

Fusible

Voir étiquette des

caractéristiques

Cet appareil est conforme aux

Directives Communautaires

suivantes:

- 2006/95/CEE du 16/01/2007

(Basse Tension) et

modifications suivantes

- 89/336/CEE du 03/05/89

(Compatibilité

Electromagnétique) et

modifications suivantes

- 97/17/CE (étiquetage)

- 2002/96/CE

A
