Hotpoint-Ariston KIC 640 Z IT: Installazione

IT

47

Installazione

!

 È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione

o di trasloco, assicurarsi che resti insieme all’apparecchio

per informare il nuovo proprietario sul funzionamento e sui

relativi avvertimenti.

!

 Leggere attentamente le istruzioni: ci sono importanti

informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento

!

 Gli imballaggi non sono giocattoli per bambini e vanno

eliminati secondo le norme per la raccolta differenziata (

vedi

Precauzioni e consigli

).

!

 L’installazione va effettuata secondo queste istruzioni e

da personale professionalmente qualificato. Una errata

installazione può causare danni a persone, animali o cose.

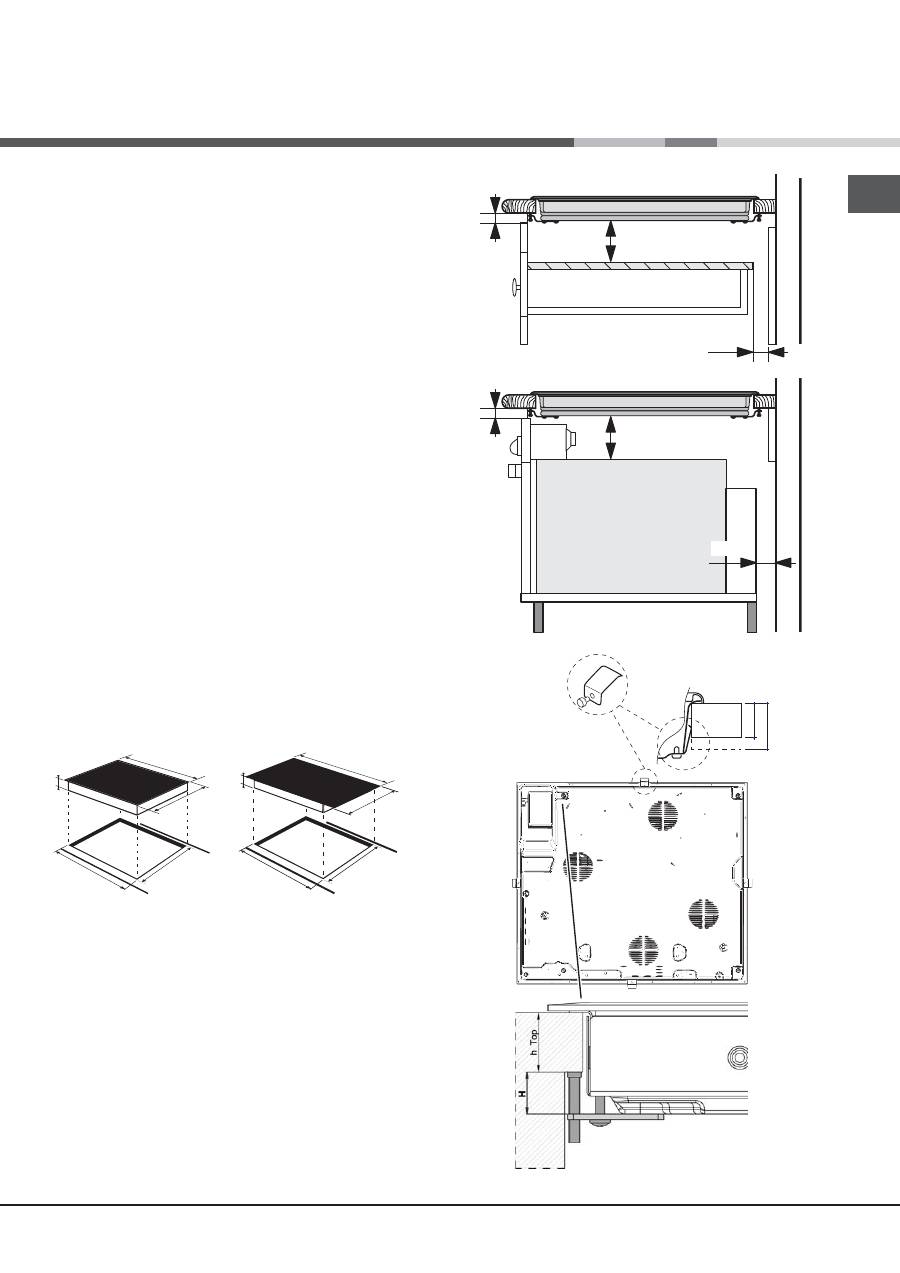

Incasso

Per garantire un buon funzionamento dell’apparecchio è

necessario che il mobile abbia le caratteristiche adatte:

•  il piano d’appoggio deve essere di materiale

resistente al calore, a una temperatura di circa 100°C;

•  se si desidera installare il piano cottura sopra un

forno, questo deve essere provvisto di un sistema di

raffreddamento a ventilazione forzata;

•  evitare di installare il piano cottura sopra una

lavastoviglie: all’occorrenza frapporre un elemento

  di separazione a tenuta stagna fra i due apparecchi;

•  a seconda del piano cottura che si desidera installare

(

vedi fi gure

), il vano del mobile deve avere le seguenti

dimensioni:

560 +/- 1

490 +/- 1

53

590

520

690

520

560 +/- 1

490 +/- 1

53

Aerazione

Per consentire un’adeguata aerazione e per evitare

il surriscaldamento delle superfici attorno all’apparecchio, il

piano cottura deve essere posizionato:

•  a una distanza minima di 40 mm dalla parete retrostante

o da qualsiasi altra superficie verticale;

•  in modo da mantenere una distanza minima di 20 mm fra

il vano per l’incasso e il mobile sottostante.

•  I mobili situati a fianco, la cui altezza superi quella del

piano di lavoro, debbono essere situati ad almeno 600

mm dal bordo del piano stesso.

5 mm

min. 20 mm

min. 20 mm

min. 40 mm

CASSETTO

5 mm

min. 40 mm

FORNO

VENTILATO

LATO ANTERIORE

DEL PIANO COTTURA

PIANO DI

APPOGGIO

30

40

PIANO COTTURA

ROVESCIATO

48

IT

Fissaggio

L’installazione dell’apparecchio deve essere effettuata

su un piano d’appoggio perfettamente piano.

Le eventuali deformazioni provocate da un errato

fissaggio potrebbero alterare le caratteristiche e

le prestazioni del piano cottura.

La lunghezza della vite di regolazione dei ganci

di fissaggio va impostata prima del loro montaggio,

in base allo spessore del piano d’appoggio:

•   spessore di 30 mm: vite 23 mm;

•   spessore di 40 mm: vite 13 mm.

Per il fissaggio agire come segue:

1. Con le viti corte senza punta, avvitare le 4 molle di

centraggio nei fori posti al centro di ogni lato del piano;

2. inserire il piano cottura nel vano del mobile, centrarlo

ed esercitare una adeguata pressione sull’intero perimetro

affinché il piano di cottura aderisca bene al piano

d’appoggio.

3. per i piani con profili laterali: dopo aver inserito il piano

cottura nel mobile, inserire i 4 ganci di fissaggio (ognuno

con il suo perno) sul perimetro inferiore del piano cottura,

avvitandoli con le viti lunghe con punta finché il vetro non

aderisce al piano d’appoggio.

!

 È indispensabile che le viti delle molle di centraggio

rimangano accessibili.

!

 In conformità alle norme di sicurezza, una volta

incassato l’apparecchio, non debbono essere possibili

eventuali contatti con le parti elettriche.

!

 Tutte le parti che assicurano la protezione debbono

essere fissate in modo tale da non poter essere tolte

senza l’aiuto di qualche utensile.

Collegamento elettrico

!

 L’allacciamento elettrico del piano cottura e quello di

un eventuale forno da incasso devono essere realizzati

separatamente, sia per ragioni di sicurezza elettrica sia

per facilitare le operazioni di estrazione del forno.

Collegamento monofase

Il piano è dotato di cavo di alimentazione già collegato

e predisposto per il collegamento monofase. Effettuare

l’allaccio dei fili in accordo con la tabella e i disegni che

seguono:

Altri tipi di collegamento

Se l’impianto elettrico corrisponde a una delle seguenti

caratteristiche:

Tensione tipo e frequenza di rete

• 400V - 2+N ~ 50 Hz

• 220-240V 3 ~ 50 Hz

• 400V 3 - N ~ 50 Hz

• 400V - 2+2N ~ 50 Hz

Separare i cavi ed effettuare il collegamento dei fili in

accordo con la tabella e i disegni che seguono:

Allacciamento del cavo di alimentazione alla rete

In caso di collegamento diretto alla rete è necessario

interporre tra l’apparecchio e la rete un interruttore

onnipolare con apertura minima fra i contatti di 3 mm.

!

 L’installatore è responsabile del corretto collegamento

elettrico e dell’osservanza delle norme di sicurezza.

Prima di effettuare l’allacciamento accertarsi che:

•  la presa abbia la messa a terra e sia a norma di legge;

•  la presa sia in grado di sopportare il carico massimo di

potenza della macchina, indicato nella

  targhetta caratteristiche posta sull’apparecchio;

•  la tensione di alimentazione sia compresa nei valori

della targhetta caratteristiche;

•  la presa sia compatibile con la spina dell’apparecchio.

In caso contrario sostituire la presa o la spina; non

usare prolunghe e multiple.

!

 Ad apparecchio installato, il cavo elettrico e la presa

della corrente devono essere facilmente raggiungibili.

!

 Il cavo non deve subire piegature o compressioni.

!

 Il cavo deve essere controllato periodicamente e

sostituito solo da tecnici autorizzati.

!

L’azienda declina ogni responsabilità qualora queste

norme non vengano rispettate.

!

 Non rimuovere o sostituire per nessun motivo il cavo

di alimentazione. L’ eventuale rimozione o sostituzione

fa’ decadere la garanzia e il marchio CE. INDESIT

non si assume alcuna responsabilita’ per incidenti

o danni derivanti dalla sostituzione/rimozione del

cavo di alimentazione originale. E’ ammessa solo la

sostituzione con un ricambio originale ed effettuata da

personale autorizzato INDESIT.
