Instalación

!

 Es importante conservar este manual para poder

consultarlo en todo momento. En el caso de venta, de cesión

o de mudanza, verifique que permanezca junto al aparato

para informar al nuevo propietario sobre su funcionamiento y

sobre las advertencias correspondientes.

!

 Lea atentamente las instrucciones: contienen importante

información sobre la instalación, el uso y la seguridad.

Colocación

!

 Los embalajes no son juguetes para niños y se deben

eliminar según las normas para la recolección diferenciada

de desechos (

ver Precauciones y consejos

).

!

 La instalación se debe realizar siguiendo estas

instrucciones y por personal profesionalmente calificado.

Una instalación incorrecta puede producir daños a personas,

animales o cosas.

Empotramiento

Para garantizar un buen funcionamiento del aparato

es necesario que el mueble tenga las características

adecuadas:

•  el plano de apoyo debe ser de material resistente al calor,

a una temperatura de aproximadamente 100ºC;

•  si se desea instalar la encimera sobre un horno, el mismo

debe poseer un sistema de enfriamiento con ventilación

forzada;

•  evite instalar la encimera sobre un lavavajillas: pero si

fuera necesario, interponga un elemento de separación

estanco entre los dos aparatos;

•  según el tipo de encimera que se desea instalar (

ver las

fi guras

), el espacio disponible en el mueble debe tener las

siguientes dimensiones:

560 +/- 1

490 +/- 1

53

590

520

690

520

560 +/- 1

490 +/- 1

53

Aireación

Para permitir una adecuada aireación y para evitar

el sobrecalentamiento de las superficies que rodean al aparato,

la encimera se debe colocar:

•  a una distancia mínima de 40 mm de la pared posterior o

de cualquier otra superficie vertical;

•  de modo que se mantenga una distancia mínima de 20

mm entre el hueco para el empotramiento y el mueble que

se encuentra debajo.

•  Los muebles situados a un costado, cuya altura supere la

PARTE DELANTERA

DE LA ENCIMERA

PLANO DE

APOYO

30

40

ENCIMERA

VOLCADA

5 mm

min. 20 mm

min. 20 mm

min. 40 mm

CAJÓN

5 mm

min. 40 mm

HORNO

VENTILADO

24

ES

de la superficie de trabajo, deben estar situados a 600 mm.,

como mínimo, del borde de la misma.

Fijación

La instalación del aparato se debe realizar

sobre una superficie de

apoyo perfectamente plana.

Las deformaciones que se podrían provocar por una mala

fijación, pueden alterar las características y las prestaciones de

la encimera.

La longitud del tornillo de regulación de los ganchos de fijación

se debe determinar antes de su montaje en base al espesor de la

superficie de apoyo:

•  espesor de 30 mm: tornillo de 23 mm;

•  espesor de 40 mm: tornillo de 13 mm.

Para realizar la fijación, el procedimiento es el siguiente:

1. Con los tornillos cortos sin punta, enrosque los 4 muelles de

centrado en los orificios ubicados en el centro de cada costado

de la encimera;

2. introduzca la encimera en el hueco del mueble, céntrela y

ejerza una adecuada presión sobre todo el perímetro para que

se adhiera perfectamente a la superficie de apoyo.

3. en las encimeras con perfiles laterales: después de haber

colocado la encimera en el mueble, introduzca los 4 ganchos

de fijación (cada uno con su perno) en el perímetro inferior de la

encimera enroscándolos con los tornillos largos con punta hasta

que el vidrio se adhiera a la superficie de apoyo.

!

 Es indispensable que los tornillos de los muelles de centrado

permanezcan accesibles.

!

 En conformidad con las normas de seguridad, una vez

empotrado el aparato, no se deben producir contactos con las

piezas eléctricas.

!

 Todas las partes que garantizan la protección se deben fijar

de modo tal que no puedan ser quitadas sin la ayuda de una

herramienta.

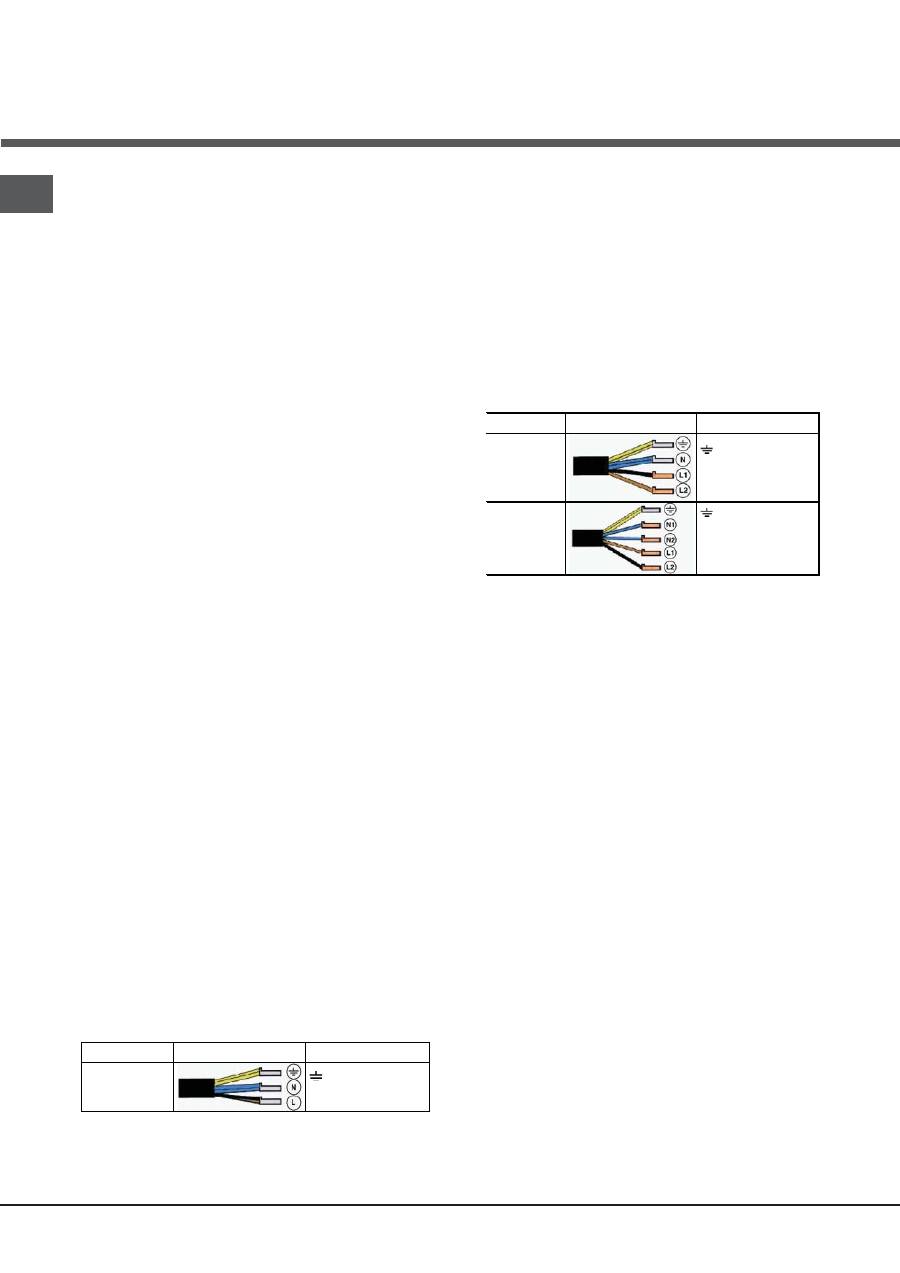

Conexión eléctrica

!

 La conexión eléctrica de la encimera y la de un horno

empotrado deben ser realizadas por separado, tanto por

razones de seguridad eléctrica como para facilitar las

operaciones de extracción del horno.

Conexión monofásica

La encimera posee un cable de alimentación eléctrica ya

conectado y preparado para la conexión monofásica. Realice la

conexión de los cables de acuerdo con la tabla y los dibujos que

se muestran a continuación:

Otros tipos de conexión

Si las características de la instalación eléctrica coinciden con

alguna de las siguientes:

Tensión tipo y frecuencia de la red

• 400V - 2+N ~ 50 Hz

• 220-240V 3 ~ 50 Hz

• 400V 3 - N ~ 50 Hz

• 400V - 2+2N ~ 50 Hz

Separe los cables y realice la conexión de acuerdo con la tabla

y los dibujos que se muestran a continuación:

Conexión del cable de alimentación eléctrica a la red

En el caso de conexión directa a la red, es necesario interponer

entre el aparato y la red, un interruptor omnipolar con apertura

mínima entre los contactos de 3 mm.

!

 El instalador es responsable de la correcta conexión eléctrica

y del cumplimiento de las normas de seguridad.

Antes de efectuar la conexión verifique que:

•  la toma tenga conexión a tierra y que sea conforme con la

ley;

•  la toma sea capaz de soportar la carga máxima de potencia

de la máquina indicada en la placa de características que

se encuentra en el aparato;

•  la tensión de alimentación eléctrica esté comprendida dentro

de los valores indicados en la placa de características;

•  la toma sea compatible con el enchufe del aparato. Si no es

así, sustituya la toma o el enchufe; no utilice prolongaciones

ni conexiones múltiples.

!

 Una vez instalado el aparato, el cable eléctrico y la toma de

corriente deben ser fácilmente accesibles.

!

 El cable no debe sufrir pliegues ni compresiones.

!

 El cable debe ser revisado periódicamente y sustituido sólo

por técnicos autorizados.

!

 La empresa declina toda responsabilidad cuando estas

normas no sean respetadas.

!

 No quitar ni sustituir por ninguna razón el cable de

alimentación. Si se sustituye o extrae caduca la garantía y la

marca CE. INDESIT no se asume la responsabilidad en caso

de accidentes o daños derivados de la sustitución o remoción

del cable de alimentación original. Se admite exclusivamente

la sustitución con un repuesto original y realizada por personal

autorizado por INDESIT.

Tensión tipo y

frecuencia de la red

Cable eléctrico

Conexión de los cables

220-240V 1+N ~

50 Hz

: amarillo/verde;

N: los 2 cables azules juntos

L: el marrón junto al negro

Tensión tipo y

ecuencia de la red

Cable eléctrico

Conexión de los cables

00V - 2+N ~ 50 Hz

220-240V 3 ~

50Hz

400V 3-N~ 50Hz

: amarillo/verde;N: los 2

cables azules juntosL1: negro

L2: marrón

400V - 2+2N ~

50 Hz

: amarillo/verde;N1: azul

N2: azul

L1: negro

L2: marrón
