Installation

!

 Es ist äußerst wichtig, diese Bedienungsanlei-

tung sorgfältig aufzubewahren, um sie jederzeit

zu  Rate  ziehen  zu  können.  Sorgen  Sie  dafür,

dass  sie  im  Falle  eines  Umzugs  oder  einer

Übergabe an einen anderen Benutzer das Gerät

stets begleitet, damit auch der neue Inhaber die

Möglichkeit hat, diese zu Rate zu ziehen.

!

 Lesen Sie die Hinweise bitte aufmerksam durch,

sie liefern wichtige Informationen hinsichtlich der

Installation, des Gebrauchs und der Sicherheit.

Auspacken und Aufstellen

Auspacken

1. Gerät auspacken.

2. Sicherstellen, dass der Waschtrockner keine

Transportschäden  erlitten  hat.  Im  Falle  einer

Beschädigung  Gerät  bitte  nicht  anschließen,

sondern den Kundendienst anfordern.

3 .   D i e

4

  Tr a n -

sportschutz-schrau-

ben  herausschrau-

ben  und  die  an  der

Geräterückwand befin-

dlichen  Distanzstücke

aus  Gummi  entfernen

(

siehe Abbildung

).

4. Die Öffnungen mittels der mitgelieferten Ab-

deckungen verschliessen.

5. Sämtliche Teile aufbewahren: Sollte der Wa-

schautomat erneut transportiert werden, müs-

sen diese Teile wieder eingesetzt werden.

!

 Verpackungsmaterial ist kein Spielzeug für Kinder.

Nivellierung

1. Der Waschtrockner muss auf einem ebenen, festen,

schwingungsfreien Untergrund aufgestellt werden

ohne diesen an Wände, Möbel etc. direkt anzulehnen.

2.  Sollte  der  Boden

nicht perfekt eben sein,

müssen  die  Uneben-

heiten  durch  An-  bzw.

Ausdrehen der vorderen

Stellfüße  ausgeglichen

werden

(siehe  Abbil-

dung)

, der auf der Arbei-

tsfläche  zu  ermittelnde

Neigungsgrad  darf  2°

nicht überschreiten.

Eine präzise Nivellierung verleiht dem Gerät die

erforderliche  Stabilität,  durch  die  Vibrationen,

Betriebsgeräusche  und  ein  Verrücken  des

Gerätes vermieden werden. Bei Teppichböden

müssen die Stellfüße so reguliert werden, dass

ein ausreichender Freiraum zur Belüftung unter

dem Waschtrockner gewährleistet ist.

Wasser- und Elektroanschlüsse

Anschluss des Zulaufschlauches

1.  Schrauben  Sie  den

Wasserschlauch  an  ei-

nen Kaltwasserhahn mit

¾-GAS-Gewindean-

schluss an

(siehe Abb.).

Lassen Sie das Wasser

vor dem Anschluss so

lange  auslaufen,  bis

klares Wasser austritt.

2.  Das  andere  Ende

des  Schlauches  an

den  oben  rechts  am

R ü c k te i l   de s  Wa-

schtrockner  befindli-

chen Wasseranschluss

anschließen

(siehe Ab-

bildung)

.

3. Der Schlauch darf hierbei nicht eingeklemmt

oder abgeknickt werden.

!

  Der  Wasserdruck  muss  innerhalb  der  Werte

liegen, die in der Tabelle der technischen Daten

angegeben sind

(siehe nebenstehende Seite).

!

 Sollte der Zulaufschlauch nicht lang genug sein,

dann wenden Sie sich bitte an einen Fachhändler

oder an einen autorisierten Fachmann.

!

  Verwenden  Sie  niemals  bereits  gebrauchte

Schläuche.

!

  Verwenden  Sie  die  Schläuche,  die  mit  dem

Gerät geliefert wurden.

DE

45

65 - 100 cm

Anschluss des Ablaufschlauches

Schließen Sie den Ablau-

fschlauch ohne ihn dabei

abzuknicken  an  einen

geeigneten Abfluss an.

Die Mindestablaufhöhe

beträgt  65  -  100  cm

(gemessen vom Boden),

oder hängen Sie diesen

mittels des Schlauchhal-

ters gesichert in ein Be-

cken oder Wanne ein;

Befestigen  Sie  diesen

mittels  des  mitgelie-

ferten  Schlauchhal-

ters  z.B.  an  einen

Wasserhahn  (

siehe

Abbildung

).  Das  freie

Ablaufschlauchende

darf nicht unter Wasser

positioniert werden.

!

 Verlängerungsschläuche sollten nicht eingeset-

zt werden. Sollte dies unvermeidlich sein, muss

die Verlängerung denselben Durchmesser des

Originalschlauchs aufweisen und darf eine Länge

von 150 cm nicht überschreiten.

Stromanschluss

Vor Einfügen des Netzsteckers in die Steckdose

ist sicherzustellen, dass:

• die Steckdose über eine normgerechte Erdung

verfügt;

• die Steckdose die in den Technischen Daten

angegebenen  Höchstlast  des  Gerätes  trägt

(siehe nebenstehende Tabelle);

• die Stromspannung den in den Technischen

Daten  angegebenen  Werten  entspricht  (

siehe

nebenstehende Tabelle

);

• die Steckdose mit dem Netzstecker des Wa-

schtrockner kompatibel ist. Andernfalls muss der

Netzstecker (oder die Steckdose) ersetzt werden.

!

 Der Waschtrockner darf nicht im Freien instal-

liert werden, auch nicht, wenn es sich um einen

geschützten Platz handelt. Es ist gefährlich, das

Gerät Gewittern und Unwettern auszusetzen.

!

 Die Steckdose sollte nach installiertem Gerät

leicht zugänglich sein.

!

 Verwenden Sie bitte keine Verlängerungen oder

Mehrfachstecker.

!

 Das Netzkabel darf nicht gebogen bzw. ein-

geklemmt werden.

!

 Das Versorgungskabel darf nur durch autori-

sierte Fachkräfte ausgetauscht werden.

Achtung!  Der  Hersteller  übernimmt  keinerlei

Haftung, sollten diese Vorschriften nicht genau

beachtet werden.

Erster Waschgang

Lassen Sie nach der Installation bzw. vor erstma-

ligem  Gebrauch  erst  einen  Waschgang  (mit

Waschmittel) ohne Wäsche durchlaufen. Stellen

Sie hierzu das Waschprogramm

1

 ein.

Technische Daten

Modell

CAWD 129

Abmessun-

ge

Breite 59,5 cm

Höhe 81,5 cm

Tiefe 54,5 cm

Fassung-

svermögen

1 bis 7 kg für Waschzyklus

1 bis 5 kg für Trockenzyklus

Elektroan-

schlüsse

siehe das am Gerät befindli-

che Typenschild

Wasseran-

schlüsse

Höchstdruck 1 MPa (10 bar)

Mindestdruck 0,05 MPa

(0,5 bar)

Trommelvolumen 52 Liter

Schleuder-

touren

bis zu 1200 U/min.

Prüfpro-

gramme

gemäß EN

50229

Waschen:

programm 6; Tem-

peratur 60°C; bei einer Lade-

menge von 7 kg.

Trocken:

 Die kleinere Ladung

muss mit der Trockenstufe „ “

getrocknet werden und soll aus

2 Bettlaken, 1 Kissenbezug

und 1 Handtuch bestehen;

die Ladung mit der restlichen

Wäsche muss mit der Trocken-

stufe „ “ getrocknet werden.

Dieses Gerät entspricht den

folgenden EG-Richtlinien:

- 2004/108/CE (elektroma-

gnetische Verträglichkeit)

- 2002/96/CE

- 2006/95/CE (Niederspannung)

46

DE

Anleitungen für den Installateur

Montage des Holzpaneels auf die Tür und

Einfügen der maschine in die Möbel:

Falls nach der Montage des Holzpaneels eine

Versendung zur End-Installation der Maschine

notwendig ist, empfehlen wir, die Maschine in ih-

rer ursprünglichen Verpackung zu belassen. Die

Verpackung ist deshalb so beschaffen, daß eine

Anbringung des Holzpaneels auf die Maschine

möglich  ist,  ohne  dabei  die  Verpackung  ganz

entfernen zu müssen

(siehe untere Abbildung)

.

Die  Stärke  des  die  Frontseite  bedeckenden

Holzpaneels  darf

18  mm

  nicht  unterschreiten

und  das  Paneel  kann  sowohl  auf  der  rechten

als auch auf der linken Seite montiert werden.

Aus  praktischen  Gründen  empfehlen  wir  eine

Montage in derselben Öffnungsrichtung wie die

des Einfüllfensters, d.h. mit auf der linken Seite

montierten Scharnieren.

A

B

C

D

E

Tur  se

ite

Montagezubehör für die Tür

(Abb. 1-2-3-4-5).

Abb. 1

N° 2 Scharnier

N° 1 Magnet

N° 1 Magnetanschlag

N° 1 Gummidübel

N° 2 Scharnierhalterung

N° 4 Distanzstücke

Abb. 2

Abb. 3

Abb. 4

Abb. 5

Abb. 4/B

- 6 selbsteinschneidende Schrauben l = 13 mm

“Typ

A

”.

- 2 metrische Senkkopfschrauben l = 25 mm “Typ

B

”;

zur Befestigung des Magnetan-schlags am Gehäuse.

- 4 metrische Schrauben l = 15 mm “Typ

C

”; zur

Anbringung der Scharnierhalterungen am Gehäuse.

- 4 metrische Schrauben l = 7 mm “Typ

D

”; zur

Anbringung der Scharniere an den Halterungen.

Montage der Einzelteile auf die Maschine-

nvorderseite.

-  Montieren  Sie  die  Scharnierhalterungen

an  der  Front,  dabei  wird  die  Bohrung  (sie-

he  Pfeil  auf

Abb.  1)

  nach  innen  zur  Front

positioniert  und  ein  Distanzstück  eingelegt

(Abb. 4/B)

, verwenden Sie Schrauben vom Typ

C

.

- Montieren Sie das Magnetgegenstück auf der

gegenüber liegenden Seite oben und legen Sie

zwei Distanzstücke ein

(Abb. 4/B)

 verwenden Sie

die beiden Schrauben vom Typ

B

.

DE

47

Gebrauch der Bohrschablone.

a

) Zur Positionsmarkierung der Bohrungen auf

der linken Seite des Paneels, legen Sie die Boh-

rmaske oben links am Paneel an und halten Sie

sich an die an den Enden markierten Linien.

b

)

Zur Positionsmarkierung der Bohrungen auf der

rechten Seite des Paneels, legen Sie die Boh-

rmaske oben rechts am Paneel an.

c

) Mit einem

Fräser von entsprechender Größe die vier Sitze

fräsen, die die zwei Scharniere, den Gummidübel

und den Magnet aufnehmen sollen.

Montage der Einzelteile auf das Holzpa-

neel (Tür).

- Setzen Sie die Scharniere in die vorgesehenen

Sitze ein (das bewegliche Scharnierteil muß auf

die Außenseite des Scharniers weisen) und befe-

stigen Sie sie mit den 4 Schrauben des Typs

A

.

- Setzen Sie den Magnet in den Sitz ein, und

zwar oben von der den Scharnieren entgegen-

setzten  Seite  und  befestigen  Sie  ihn  mit  zwei

Schrauben den Typs

B

.

- Setzen Sie den Gummidübel in den Sitz unten ein.

Das Paneel kann nun auf die maschine montiert werden.

Montage des Paneels auf die maschine.

Setzen Sie die von dem Pfeil in

abb. 2

 angegebene

Scharniernase in den Sitz der Scharnierhalterung

ein, drücken Sie das Paneel gegen die Frontseite

der maschine und befestigen Sie die beiden Schar-

niere mit den Schrauben des Typs

D

.

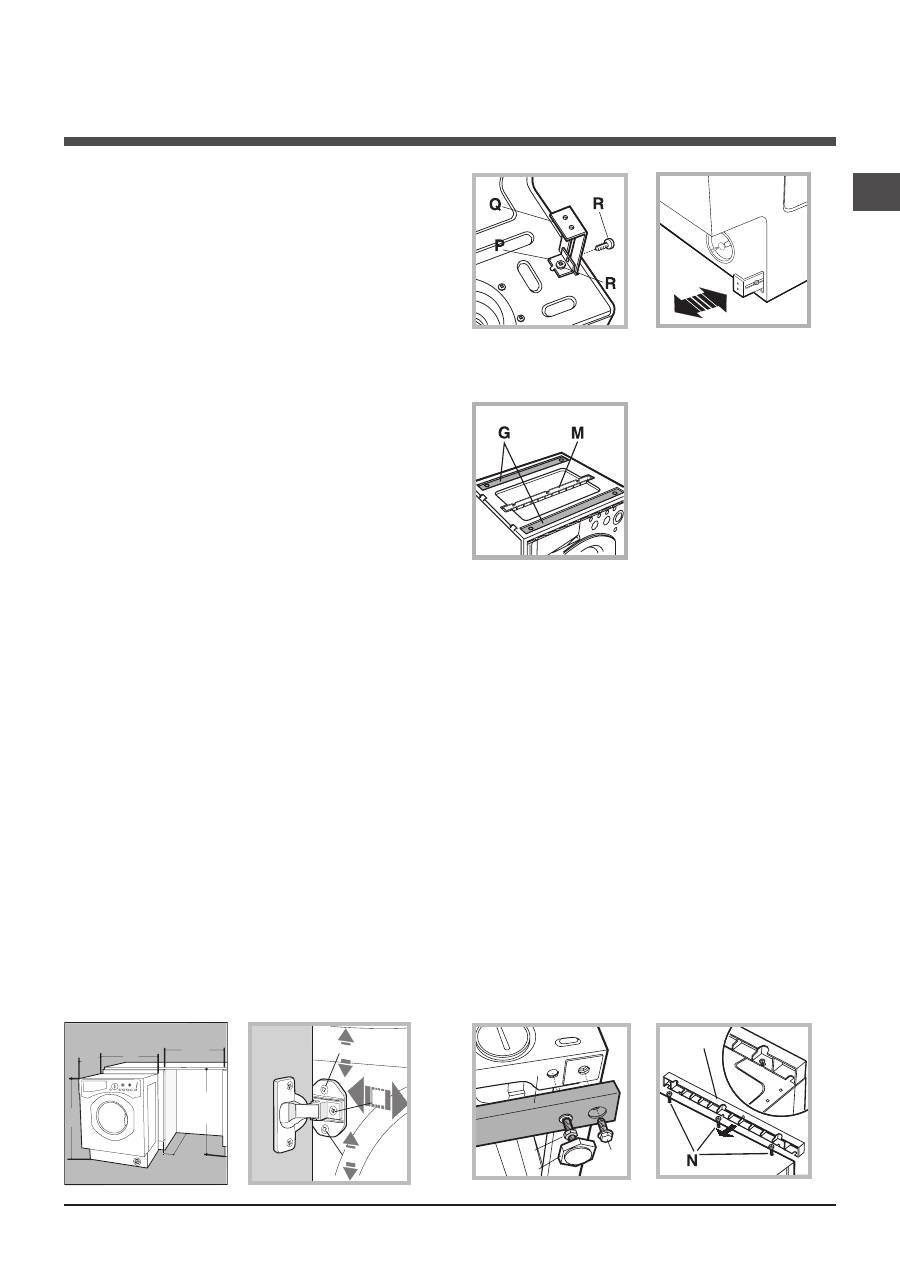

Befestigung der Sockelführung

Wenn die maschine am Ende einer Küchenzeile

installiert werden soll, montieren Sie eine oder beide

Sockelführungen wie in

abb. 8

 angegeben, passen

Sie deren Tiefe der Sockelposition an und wenn nötig,

befestigen Sie den Sockel an denselben

 (abb. 9)

. Zur

Montage der Sockelführung verfahren Sie wie folgt

(Abb. 8)

: Befestigen Sie das Winkelstück

P

mittels der

Schraube

R

, setzen Sie die Sockelführung

Q

in den

entsprechenden Schlitz ein, bringen Sie diese in die

gewünschte Lage und befestigen Sie sie daraufhin

mittels der Schraube

R

an dem Winkelstück

P

.

Einfügen der maschine in das Möbel.

- Schieben Sie die maschine in die Öffnung und

passen Sie sie der Möbelfront an

(abb. 6)

.

- Regulieren Sie die verstellbaren Füße auf die

gewünschte Höhe der maschine.

- Drehen Sie die Schrauben

C

und

D

wie in

abb.

7

 angegeben, um die Position des Holzpaneels in

vertikaler und horizontaler Richtung einzustellen.

Wichtig:

  Schließen  Sie  den  unteren  Teil  der

Frontseite durch den Sockel, und zwar so, dass

letzterer mit dem Boden abschließt.

Abb. 8

Abb. 9

Beiliegendes Zubehör zur Höhenregulierung.

Im Polystyroldeckel

(Abb. 10)

 befinden sich fol-

gende Teile:

2 Querstreben (

G

); 1 Leiste

(

M

)

In  der  Wäschetrommel  be-

finden sich:

4 zusätzliche Stellfüße (

H

),

4 Schrauben (

I

),

4 Schrauben (

R

),

4 Schraubenmuttern (

L

),

2 Sockelführungen (

Q

)

Höhenregulierung des Waschvollautomaten.

Mit Hilfe der

4

Stellfüße kann die Höhe des Gerä-

tes reguliert werden (von

815

mm bis

835

mm).

Sollte diese Höhe jedoch nicht ausreichen, kann

das Gerät durch Einsatz nachfolgenden Zubehörs

bis auf eine Höhe von

870

mm gebracht werden:

2 Querstreben  (

G

);  4 Stellfüße  (

H

); 4 Schrauben

(

I

); 4 Schraubenmuttern (

L

), Verfahren Sie hierzu

wie folgt

 (Abb. 11)

:

Nehmen Sie die

4

ursprünglich montierten Stellfü-

ße ab, legen Sie eine Querstrebe

G

am Vorderteil

des Gerätes an und befestigen Sie dieses mittels

der Schrauben

I

(schrauben Sie diese in die Lö-

cher ein, in denen sich die ursprünglich montier-

ten Stellfüße befanden), setzen Sie daraufhin die

neuen Stellfüße

H

ein. Verfahren Sie auf gleiche

Weise am hinteren Teil des Gerätes.

Durch Einstellen der Füße

H

kann das Gerät nun auf

eine Höhe von

835

mm bis

870

mm gebracht werden.

Nach Erreichen der gewünschten Höhe befestigen

Sie die Schraubenmuttern

L

an der Querstrebe

G

.

Zur Einstellung des Gerätes auf eine Höhe von

870

mm

bis

900

mm ist die Leiste

M

anzubringen, regulieren Sie

daraufhin die Stellfüße

H

bis auf die gewünschte Höhe.

Die Leiste wird wie folgt eingesetzt:

Lösen Sie die drei an der vorderen Deckelblende

befindlichen Schrauben

N

, setzen Sie die Leiste

M

so  wie  auf

Abb.  12

  veranschaulicht  ein  und

ziehen Sie die Schrauben

N

wieder an.

D

C

C

570

mi

n

81

5

540

595

820 ÷ 900

600 min

Abb. 6

Abb. 7

L

I

H

G

M

Abb. 11

Abb. 12

Abb. 10
