Hach-Lange POLYMETRON 9523 Basic User Manual: Uruchamianie analizatora

4. Przyłączenie należy przeprowadzić przy pomocy ekranowanej skrętki dwużyłowej i przyłączyć

ekran po stronie kontrolowanego komponentu lub po stronie pętli kontrolnej.

• Nie wolno przyłączać ekranu na obu końcach przewodu.

• Użycie nieekranowanego przewodu może spowodować emisję na częstotliwości radiowej lub

poziom wrażliwości na zakłócenia wyższy od dopuszczalnego.

• Maksymalna oporność pętli wynosi 500 omów.

5. Zamknij pokrywkę kontrolera i dokręć śrubki.

6. Skonfiguruj wyjścia w urządzeniu sterującym.

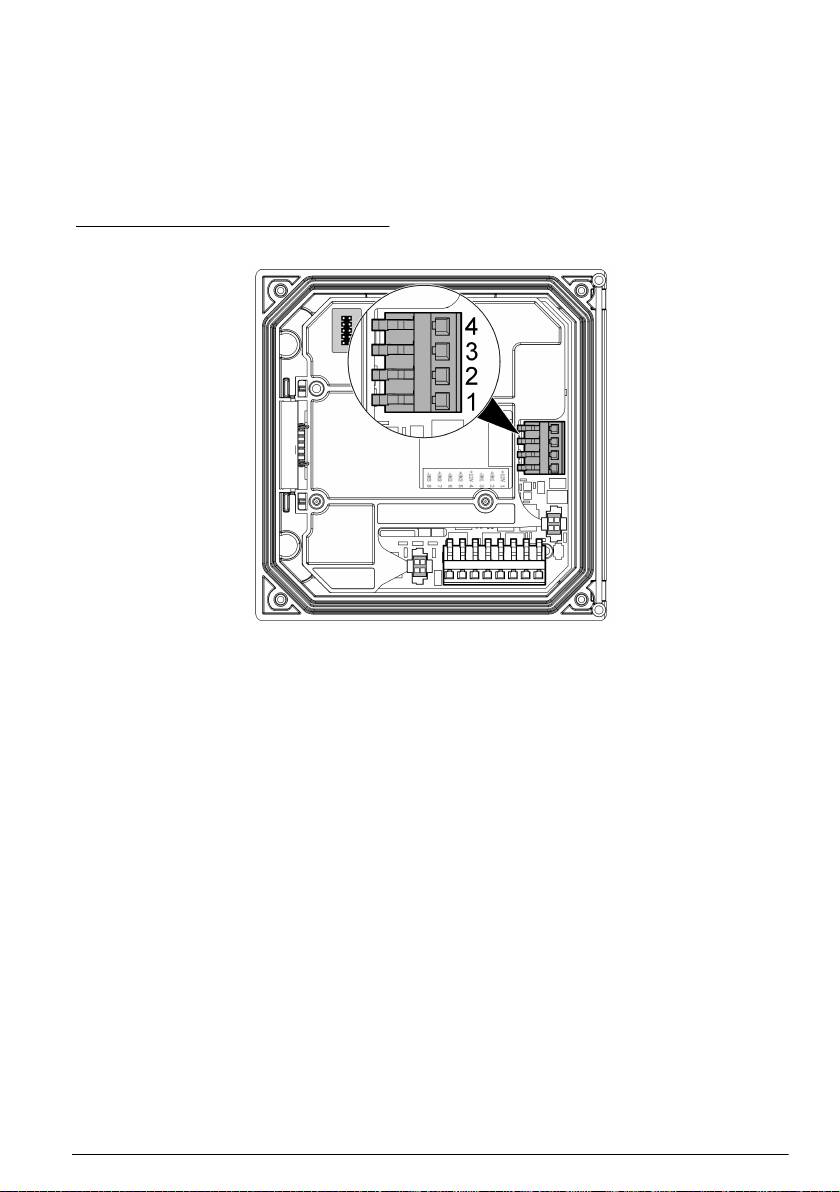

Rysunek 5 Analogowe złącza wyjściowe

Podłączanie opcjonalnego wyjścia komunikacji cyfrowej

Produkt obsługuje protokoły komunikacji Modbus RS485, Modbus RS232, Profibus DPV i HART.

Opcjonalny, cyfrowy moduł wyjściowy jest instalowany w miejscu wskazanym liczbą 4 na rysunku

Rysunek 4 na stronie 193. Więcej informacji można znaleźć w dołączonej instrukcji modułu

sieciowego.

Aby uzyskać informacje na temat rejestrów Modbus, przejdź do http://www.hach-lange.com lub

http://www.hach.com i wyszukaj pozycję Rejestry Modbus lub do dowolnej strony produktu sc200.

Przyłączanie próbki i odpływów

Po umieszczeniu panelu na ścianie, podłącz przewody próbki oraz odpływu do złączek na panelu.

Upewnij się, że wężyki spełniają wymagania punktu Specyfikacje na stronie 184. Sprawdź listę

wykonywanych czynności, a także punkt Rysunek 1 na stronie 189.

1. Umieść wężyk próbek w oprawie szybkozłączki pod komorą przepływu (Rysunek 1

na stronie 189).

2. Podłącz odpływ do gniazda wyjściowego próbki. Pamiętaj, aby odpływ był jak najkrótszy,

co pozwoli zapobiegać ciśnieniu wstecznemu.

Uruchamianie analizatora

1. Otwórz zawór odgazowujący.

2. Otwórz zawór regulacji przepływu próbki i upewnij się, że wszystko jest wodoszczelne i nie

ma wycieków.

3. Gdy komórka pomiarowa zostanie pozbawiona powietrza, zamknij zawór odgazowujący.
