Installatie

V O O R Z I C H T I G

Diverse gevaren. Alleen bevoegd personeel mag de in dit deel van het document beschreven taken

uitvoeren.

Bevestiging van de analyser

Bevestig de analyser op een stabiel verticaal oppervlak. Raadpleeg de volgende richtlijnen en

Afbeelding 2.

Opmerking: Als er een externe controller wordt gebruikt, raadpleeg dan de documentatie van de controller voor

bevestigingsinstructies.

• Plaats het instrument op een plaats die toegankelijk is voor bediening, onderhoud en kalibratie.

• Zorg dat het display en de bedieningsknoppen goed zichtbaar zijn.

• Houd het instrument uit de buurt van warmtebronnen.

• Houd het instrument uit de buurt van trillingen.

• Houd de monsterslangen zo kort mogelijk om de responstijd te minimaliseren.

• Controleer of er geen lucht in de monstertoevoerleiding zit.

Afbeelding 2 Afmetingen

166 Nederlands

Harscartridge plaatsen

Volg de volgende stappen en raadpleeg Afbeelding 3 voor het installeren van de harspatroon.

1. Plaats de stalen buis in de connector voor snel vergrendelen.

2. Duw de stalen buis zo ver mogelijk in de meetkuvet.

3. Neem een harscartridge en draai deze 2 tot 3x ondersteboven en weer terug tot de hars loskomt

van de zijkanten van de cartridge en op de bodem, aan het gedeelte dat tegenover de

markeringslijn ligt, bezinkt.

4. Schroef de dop bovenop de cartridge los bij de markeringslijn. Gooi deze dop en de platte zwarte

afdichtingsdop weg in overeenstemming met de informatie over veiligheid en afvoer voor

gebruikte cartridges.

5. Plaats het uiteinde van de stalen buis in het midden van de patroon.

6. Laat de cartridge langzaam naar boven komen naar de meetcel en schroef deze vast om een

lucht- en waterdichte pasvorm te verkrijgen.

Nederlands 167

Afbeelding 3 Harscartridge plaatsen

Bedradingsoverzicht

Afbeelding 4 toont een overzicht van de bedradingsaansluitingen in de controller wanneer de

hoogspanningsbarrière is verwijderd. De linkerzijde van de afbeelding toont de achterzijde van het

controllerdeksel.

Opmerking: Verwijder de afdekkingen van de connectoren voordat u de module installeert.

168

Nederlands

Afbeelding 4 Overzicht van bedradingsaansluitingen

1

1 Servicekabelaansluiting 5 AC- en DC-voedingsconnector

9 Bedradingsconnector van

1

discrete ingangen

1

1

2 Uitgang 4-20 mA

6 Aardingsklemmen 10 Connector voor digitale sensor

1

3 Connector voor sensormodule 7 Relaisaansluitingen

1

4 Connector voor

8 Connector voor digitale sensor

communicatiemodule (bijv.

Modbus, Profibus, HART,

optioneel 4-20 mA-module, etc.)

1

Aansluitingen kunnen worden verwijderd voor gemakkelijkere toegang.

Hoogspanningsbarrière

De hoogspanningskabels voor de controller worden achter de hoogspanningsbarrière in de behuizing

van de controller geleid. Behalve tijdens het installeren van modules of als een bevoegde

installatietechnicus bedradingen voor netvoeding, alarmen, uitgangen of relais aanbrengt, moet de

barrière op zijn plaats blijven. Verwijder de barrière niet wanneer de controller onder spanning staat.

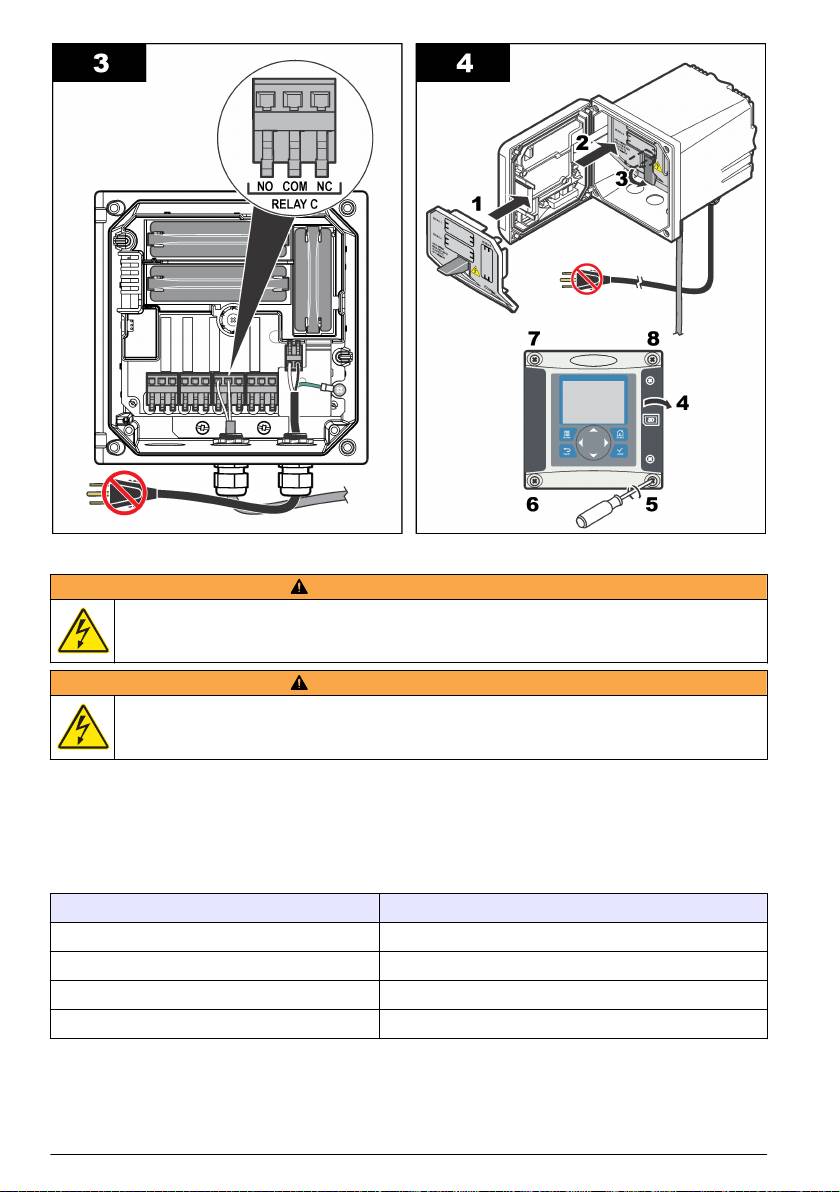

Voedingsbedrading

W A A R S C H U W I N G

Mogelijk electrocutiegevaar. Koppel altijd de voeding van het instrument los bij het maken van

elektrische aansluitingen.

W A A R S C H U W I N G

Mogelijk electrocutiegevaar. Als dit apparaat buiten of op mogelijke natte locaties wordt gebruikt, dient

de hoofdstroomvoorziening van het instrument te zijn voorzien van een aardlekschakelaar.

Nederlands 169
