Festool Ti 15: – Wanneer het oplaadapparaat niet wordt gebruikt, de stekker uit het stopcontact ha- len.

TI 15

37

NL

– Wanneer het oplaadapparaat niet wordt gebruikt, de stekker uit het stopcontact ha- len.

1.3

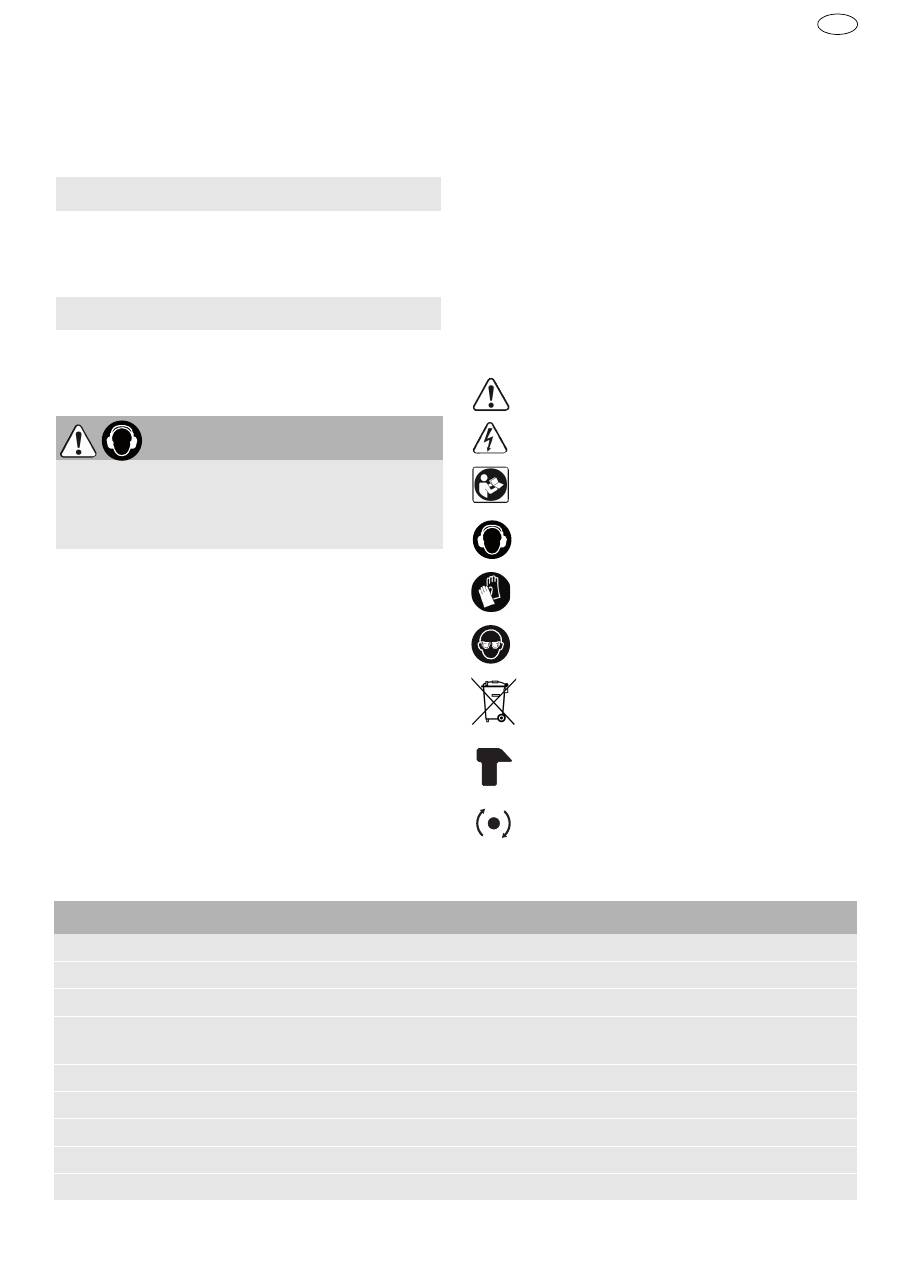

Emissiewaarden

De volgens EN 60745 bepaalde waarden bedragen

gewoonlijk:

Trillingsemissiewaarde a

h

 (vectorsom van drie

richtingen) en onzekerheid K bepaald volgens EN

60745:

De aangegeven emissiewaarden (trilling, geluid)

– zijn geschikt om machines te vergelijken,

– om tijdens het gebruik een voorlopige inschat-

ting van de trillings- en geluidsbelasting te ma-

ken

– en gelden voor de belangrijkste toepassingen

van het persluchtgereedschap.

Hogere waarden zijn mogelijk bij andere toepassin-

gen, met ander inzetgereedschap of bij onvoldoen-

de onderhoud. Neem de vrijloop- en stilstandtijden

van de machine in acht!

2 Symbolen 3 Technische gegevens

Schroeven met slag

Geluidsdrukniveau

L

PA

 = 93 dB(A)

Geluidsvermogensniveau

L

WA

 = 104 dB(A)

Onzekerheid

K = 3 dB

Schroeven en boren zonder slag

Geluidsdrukniveau

L

PA

 = 68 dB(A)

Geluidsvermogensniveau

L

WA

 = 79 dB(A)

Onzekerheid

K = 3 dB

VOORZICHTIG

Geluid dat bij het werk optreedt

Beschadiging van het gehoor



Draag gehoorbescherming!

Boren in metaal

a

h

 < 2,5 m/s

2

K = 1,5 m/s

2

Schroeven

a

h

 = 3,0 m/s

2

K = 1,5 m/s

2

Vastdraaien van schroeven en

moeren met een maximale

grootte

a

h

 = 11,3 m/s

2

K = 3,0 m/s

2

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Handleiding/aanwijzingen lezen!

Draag gehoorbescherming!

Draag veiligheidshandschoenen!

Draag een veiligheidsbril!

Niet in huisafval.

Modus slagschroefmachine

Modus schroeven/boren zonder slag

Accuslagschroefmachine

TI15

Motorspanning

14,4 V

Onbelast toerental

0 - 2600 min

-1

Aantal slagen

2400 - 3600 min

-1

Max. draaimoment

Bij schroeven in hard materiaal

(metaal)

100 Nm*

Boorhouder-spanbereik

1,5 - 13 mm

Boordiameter max.

Hout

13 mm

Metaal

10 mm

Max. schroefdiameter in vurenhout

Tot 8 x 160 mm

Gereedschapopname in boorspil

1/4 ’’

38

TI 15

NL

* Elektronisch begrensd

4 Toestelelementen

Afgebeelde of beschreven accessoires behoren

voor een deel niet tot de leveringsomvang.

De vermelde afbeeldingen staan in het begin van de

gebruiksaanwijzing.

5 Gebruik volgens de voorschriften

Accuslagschroefmachine geschikt

– voor het in- en vastschroeven van schroeven tot

het aangegeven maximale dimensiebereik

– voor het boren in metaal, hout, kunststof e.d.

– voor gebruik met Festool accupacks van de

bouwserie BPC en BPS uit dezelfde spannings-

klasse.

Het apparaat mag

niet

 worden gebruikt voor toe-

passingen, waarvoor een nauwkeurig/gespecifi-

ceerd draaimoment nodig is. Wanneer het apparaat

wordt gebruikt voor toepassingen waarvoor een ge-

specificeerd draaimoment nodig is of waarbij een

maximaal draaimoment niet mag worden over-

schreden, bestaat het risico op doldraaien, op be-

schadiging van de schroef of het werkstuk.

Oplaadapparaat TCL 3 geschikt

– voor het opladen van de Festool accupacks: BP,

BPS en BPC (NiMH, NiCd, Li-ion worden automa-

tisch herkend.)

– alleen voor binnengebruik.

Gewicht zonder accupack met Centrotec

1,2 kg

Accuslagschroefmachine

TI15

Oplaadapparaat

TCL 3

Netspanning (ingang)

220 - 240 V ~

Netfrequentie

50/60 Hz

Laadspanning (uitgang)

10,8 - 18 V=

Snellading

max. 3 A

Onderhoudslading pulserend (NiCd, NiMH)

ca. 0,06 A

Laadtijd voor BP, BPS en BPC-accupacks

Li-ion 1,5 Ah, 80 %/ 100 %

ca. 25/35 min.

Li-ion 3,0 Ah, 80 %/100 %

ca. 55/70 min.

Li-ion 4,2 Ah, 80 %/100 %

ca. 70/90 min.

Toelaatbare gebruikstemperatuur

  -5  °C  tot  + 45 °C

Temperatuurbewaking

m.b.v. NTC-weerstand

Beveiligingsklasse

/II

Accupack

BPC 15 Li

Spanning

14,4 V

Capaciteit

4,2 Ah

Gewicht

0,58 kg

[1-1]

Bit-opslag

[1-2]

In-/uit-schakelaar

[1-3]

Rechts-/linksschakelaar

[1-4]

LED-lamp

[1-5]

CENTROTEC-boorkop

[1-6]

Instelwiel toerental/aantal slagen

[1-7]

Vermogensindicatie

[1-8]

Accupack

[1-9]

Riemclip

[1-10]

Toetsen voor het losmaken van het

accupack

[1-11]

Adapter voor FastFix-opzetstukken

[1-12]

Boorhouder 13 mm

[1-13]

Hoekaanzetstuk

[3-1]

Oplaadapparaat

[3-2]

LED-indicatie

[3-3]

Kabelopwikkeling

[3B]

Wandbevestiging

TI 15

39

NL

De gebruiker is aansprakelijk bij gebruik dat

niet volgens de voorschriften plaatsvindt;

hiertoe behoort ook industrieel continuge-

bruik.

6 Inwerkingstelling

6.1

Kabelopwikkeling oplaadapparaat [3-3]

Voor inbedrijfstelling moet de kabel hele-

maal zijn afgewikkeld.

6.2

Festool accupacks



Het accupack is bij levering direct klaar voor ge-

bruik en kan altijd worden opgeladen.

Accupack vervangen [2]

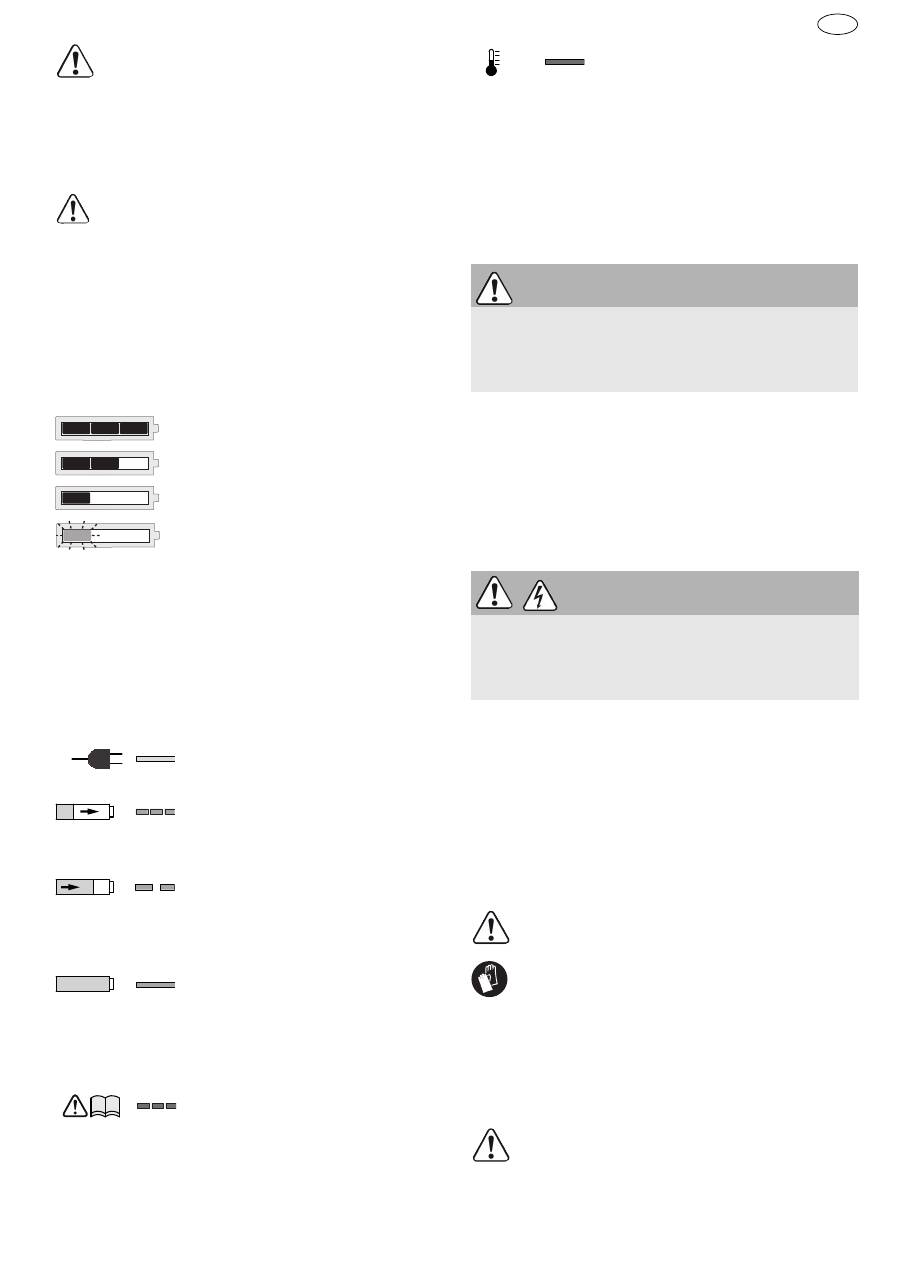

De capaciteitsindicatie

[1-7]

 geeft bij het bedienen

van de aan-/uitschakelaar

[1-2]

 automatisch de

oplaadstatus van de accupack aan:

6.3

Festool oplaadapparaat

Accupack laden [3A]

De LED

[3-2]

 van het oplaadapparaat geeft de be-

treffende bedrijfstoestand van het oplaadapparaat

weer.

7 Instellingen

7.1

Draairichting veranderen [1-3]

• Schakelaar naar links = rechtsdraaiend

• Schakelaar naar rechts = linksdraaiend

7.2

Toerental/aantal slagen instellen



Stel het toerental/aantal slagen in m.b.v. het in-

stelwiel

[1-6]

:

Stand 1 = laag toerental/aantal slagen

Stand 6 = hoog toerental/aantal slagen

8 Gereedschapopname, aanzetstuk- ken

Festool biedt aanzetstukken en gereedschapsop-

names aan voor verschillende toepassingen.

De bestelnummers voor accessoires en gereed-

schap vindt u in uw Festool-catalogus of op het in-

ternet op www.festool.com.

8.1

CENTROTEC-boorkop [4]

Snelwisseling van gereedschap met de CENTRO-

TEC-schacht

CENTROTEC-gereedschap allee in CEN-

TROTREC-boorkoppen spannen.

Bij het wisselen veiligheidshandschoenen

dragen!

8.2

Boorhouder BF-TI 13 [5]

Voor het inspannen van boren tot 13 mm en van

schachtgereedschap.



De slagmodus wordt bij het plaatsen van de

boorhouder automatisch uitgeschakeld.

Gereedschap centrisch in de boorhouder

spannen.

70 - 100 %

40 - 70 %

15 - 40 %

< 15 %

Advies:

 Laad de accupack op

alvorens de machine verder te

gebruiken.

LED geel - continulicht

Oplaadapparaat is gebruiksklaar.

LED groen - snel knipperen

Accupack wordt met maximale

stroom geladen.

LED groen - langzaam knipperen

Accupack wordt met geredu-

ceerde stroom geladen, Li-ion is

voor 80% geladen.

LED groen - continulicht

Het opladen is voltooid of wordt

niet opnieuw gestart, omdat de

actuele oplaadstatus groter is

dan 80%.

LED rood - knipperen

Algemene foutindicatie, bijv. geen

volledig contact, kortsluiting,

accupack defect, etc.

LED rood - continulicht

Accutemperatuur ligt buiten de

toelaatbare grenswaarden.

VOORZICHTIG

Beschadiging van de schroef en/of het werkstuk



Pas het toerental/aantal slagen en de slagduur

aan de schroeftoepassing aan.

WAARSCHUWING

Gevaar voor letsel, elektrische schokken



Neem voor alle werkzaamheden aan de machine

altijd het accupack van de machine!

40

TI 15

NL



Trek de huls naar achteren om het boortje te

spannen en draai deze met de wijzers van de

klok mee totdat hij vastklikt.

8.3

Adapter TI-FX [6]

Voor het aanbrengen van de hierna genoemde

voorzetapparaten bij het elektrische gereedschap

(deels accessoires).



De slagmodus wordt bij het plaatsen van de

adapter automatisch uitgeschakeld.



Breng de drie witte stippen bij het opzetten van

de adapter in één lijn. De inbusopname moet in-

dien nodig iets met de hand worden verdraaid,

zodat de adapter kan worden bevestigd.



Draai de spanring vast tot aan de aanslag om de

adapter te bevestigen.

Hoekaanzetstuk DD-AS [7]

Boren en schroeven in een rechte hoek tot de ma-

chine (gedeeltelijk accessoires).

Excenteradapter DD-ES [8]

Schroeven nabij randen met bits volgens ISO 1173

(gedeeltelijk accessoires).

9 Het werken met de machine

9.1

Modi

Afhankelijk van de keuze van de gereedschapsop-

name/het aanzetstuk wordt de machine op de vol-

gende manier gebruikt:

9.2

In-/uitschakelen [1-2]

Indrukken = AAN, loslaten = UIT



Afhankelijk van de druk die op de aan-/uitscha-

kelaar wordt uitgeoefend, kan het toerental/

aantal slagen traploos worden gestuurd.

Het LED-lampje

[1-4]

 brandt bij ingedrukte in-/uit-

schakelaar

[1-2]

.

9.3

Bit-depot [1-1]

Magnetisch, voor de opname van bits of bithouders.

9.4

Riemclip [1-9]

Om het apparaat voor korte tijd vast te maken aan

de werkkleding kan het naar rechts of links worden

geschoven of van het accupack worden afgenomen.

9.5

Akoestische waarschuwingssignalen

Bij de volgende gebruikstoestanden klinken akoes-

tische waarschuwingssignalen en wordt de machi-

ne uitgeschakeld:

10 Onderhoud en verzorging

Klantenservice en reparatie

 alleen

door producent of servicewerkplaat-

sen: Dichtstbijzijnde adressen op:

www.festool.com/Service

Alleen originele Festool-reserveon-

derdelen gebruiken! Bestelnr. op:

www.festool.com/Service

De volgende aanwijzingen in acht nemen:

Schroeven met slag

– CENTROTEC-boorkop WH-CE (zie hfdst.

8.1)

Schroeven en boren zonder slag

– Adapter TI-FX (zie hfdst. 8.3)

• Hoekaanzetstuk DD-AS

• Excenteradapter DD-ES

• Schroefmachineaanzetstuk DD-

DC

– Boorhouder BF-TI 13 (zie hfdst. 8.2)

WAARSCHUWING

Gevaar voor letsel



Plaats het elektrische gereedschap alleen op de

schroef wanneer het uitgeschakeld is.

Accu leeg of machine overbelast.

– Vervang  de  accu.

– Belast de machine minder.

Machine is oververhit.

– Na afkoeling kunt u de machine

weer in gebruik nemen.

Li-ion-accupack is oververhit of

defect.

– Controleer de werking bij een af-

gekoeld accupack met het op-

laadapparaat.

WAARSCHUWING

Gevaar voor letsel, elektrische schokken



Haal vóór onderhouds- en reinigingswerkzaam-

heden altijd het accupack uit de machine!



Alle onderhouds- en reparatiewerkzaamheden,

waarvoor het vereist is de motorbehuizing te

openen, mogen alleen in een geautoriseerde on-

derhoudswerkplaats worden uitgevoerd.

peep

―   ―

peep  peep

  ―

peep peep peep

EKAT

1

2

3

5

4

TI 15

41

NL

– De ventilatieopeningen van het elektrisch ge-

reedschap vrij en schoon houden, zodat de koe-

ling gegarandeerd is.

– De aansluitcontacten van het elektrisch gereed-

schap, oplaadapparaat en accupack schoon hou-

den.

Aanwijzingen voor accupacks

– Opslag op droge en koele plaats bij een tempera-

tuur van 5 °C tot 25 °C.

– Accupacks tegen vocht, water en hitte bescher-

men.

– Lege accupacks niet langer dan ca. een maand in

het oplaadapparaat laten zitten wanneer het niet

op het stroomnet is aangesloten. Gevaar van die-

pontlading!

– Worden Li-ion-accupacks langere tijd ongebruikt

opgeslagen, dan moeten ze met 40 % capaciteit

(ca. 15 min laadduur) zijn opgeladen.

– Om kortsluiting te voorkomen dient het accupack

in de meegeleverde verpakking bewaard te wor-

den.

– Een substantieel kortere bedrijfsduur per lading

geeft aan dat het accupack verbruikt is en ver-

vangen dient te worden.

11 Speciale gevaaromschrijving voor  het milieu

Geef het apparaat niet met het huis-

vuil mee!

 Voer de apparaten, acces-

soires en verpakkingen op milieu-

vriendelijke wijze af! Neem de gelden-

de nationale voorschriften in acht.

Alleen EU:

 Volgens de Europese richtlijn 2002/96/

EG dienen oude elektrische apparaten gescheiden

te worden ingezameld en op milieuvriendelijke wij-

ze te worden afgevoerd.

Lever

verbruikte of defecte accupacks

 in bij de

vakhandel, de Festool-klantenservice of door de

overheid voorgeschreven afvalverwijderingsinrich-

tingen. (Neem de in uw land geldende voorschriften

in acht.) De accu's dienen bij teruggave ontladen te

zijn. De accupacks worden dan op een verantwoor-

de wijze gerecycled.

Alleen EU:

Conform de Europese richtlijn 91/157/

EEG moeten defecte of verbruikte accupacks/bat-

terijen worden gerecycled.

Informatie voor REACh:

 www.festool.com/reach

12 Transport

De in het Li-ion-accupack aanwezige lithiumequi-

valentiehoeveelheid ligt onder de geldende grens-

waarden en is getest volgens UN-handboek ST/SG/

AC.10/11/Rev.3 deel III, paragraaf 38.3. Daarom zijn

op het Li-ion-accupack, als los onderdeel of ge-

plaatst in een apparaat, geen nationale of interna-

tionale voorschriften voor gevaarlijke goederen van

toepassing. De voorschriften voor gevaarlijke goe-

deren kunnen echter bij het vervoer van meerdere

accupacks relevant zijn. In dat geval kan het nood-

zakelijk zijn om bijzondere voorwaarden in acht te

nemen.

13 EG-conformiteitsverklaring

Wij verklaren en stellen ons ervoor verantwoorde-

lijk dat dit product volledig voldoet aan de volgende

normen en normatieve documenten:

2006/42/EG, 2004/108/EG, 2011/65/EU, EN 60745-

1, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN

55014-2.

Wij verklaren en stellen ons ervoor verantwoorde-

lijk dat dit product volledig voldoet aan de volgende

normen en normatieve documenten:

2004/108/EG, 2006/95/EG, 2011/65/EU, EN 60335-

1, EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN

61204-3.

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen, Germany

Dr. Martin Zimmer

Hoofd onderzoek, ontwikkeling en technische do-

cumentatie

2013-05-22

Accuslagschroefmachine

Serienr.

TI 15

496651

Jaar van de CE-markering:2011

Oplaadapparaat

Serienr.

TCL 3

10002345, 10004911

Jaar van de CE-markering:2013
