Festool Ti 15: – Gdy ładowarka nie jest używana, wyłączyć wtyczkę przewodu zasilania z gniazda.

86

TI 15

PL

– Gdy ładowarka nie jest używana, wyłączyć wtyczkę przewodu zasilania z gniazda.

1.3

Parametry emisji

Wartości określone na podstawie normy EN 60745

wynoszą w typowym przypadku:

Wartość emisji wibracji a

h

 (suma wektorowa w

trzech kierunkach) oraz nieoznaczoność K ustalone

wg normy EN 60745:

Podane wartości emisji (wibracje, szmery)

– służą do porównania narzędzi,

– nadają się one również do tymczasowej oceny ob-

ciążenia wibracjami i hałasem podczas użytko-

wania.

– odnoszą się do głównych zatosowań tego elek-

tronarzędzia.

Wartości te mogą być wyższe w przypadku innych

zastosowań, w przypadku pracy z innym osprzętem

oraz w przypadku niewłaściwej konserwacji.Należy

uwzględnić czas pracy urządzenia na biegu jało-

wym oraz czas unieruchomienia!

2 Symbole 3 Dane techniczne

Wkręcanie z udarem

Poziom ciśnienia akustycz-

nego

L

PA

 = 93 dB(A)

Poziom mocy akustycznej

L

WA

 = 104 dB(A)

Nieoznaczoność

K = 3 dB

Wkręcanie i wiercenie bez udaru

Poziom ciśnienia akustycz-

nego

L

PA

 = 68 dB(A)

Poziom mocy akustycznej

L

WA

 = 79 dB(A)

Nieoznaczoność

K = 3 dB

OSTROŻNIE

Hałas powstający podczas pracy

Uszkodzenie słuchu



Należy stosować ochronę słuchu!

Wiercenie w metalu

a

h

 < 2,5 m/s

2

K = 1,5 m/s

2

Przykręcenie

a

h

 = 3,0 m/s

2

K = 1,5 m/s

2

Dokręcanie śrub i nakrętek

maksymalnej wielkości

a

h

 = 11,3 m/s

2

K = 3,0 m/s

2

Ostrzeżenie przed ogólnym zagrożeniem

Ostrzeżenie przed porażeniem prądem

Instrukcja/przeczytać zalecenia!

Należy nosić ochronę słuchu!

Należy nosić rękawice ochronne!

Należy nosić okulary ochronne!

Nie wyrzucać do odpadów komunalnych.

Tryb pracy wiertarko-wkrętarki z udarem

Tryb pracy wkręcanie/wiercenie bez udaru

Akumulatorowa wiertarko-wkrętarka udarowa

TI15

Napięcie silnika

14,4 V

Prędkość obrotowa na biegu jałowym

0 - 2600 min

-1

Liczba udarów

2400 - 3600 min

-1

Maks. moment obrotowy

Wkręcanie twarde (metal)

100 Nm*

Zakres mocowania uchwytu wiertarskiego

1,5 - 13 mm

Średnica wiercenia maks.

Drewno

13 mm

Metal

10 mm

Maks. średnica śruby w świerku

do 8x160 mm

Uchwyt narzędziowy we wrzecionie wiertarki

1/4 ’’

Ciężar bez akumulatora z Centrotec

1,2 kg

TI 15

87

PL

* ograniczony elektronicznie

4 Elementy urządzenia

Przedstawione lub opisane wyposażenie nie wcho-

dzi częściowo w zakres dostawy.

Podane rysunki znajdują się w załączniku instrukcji

obsługi.

5 Użycie zgodne z przeznaczeniem

Akumulatorowa wiertarko-wkrętarka udarowa na-

daje się

– do wkręcania i dokręcania śrub, mieszczących

się w podanym, maksymalnym zakresie wymia-

rów

– do wiercenia w metalu, drewnie, tworzywach

sztucznych i podobnych materiałach

– do użytku z akumulatorami Festool serii BPC i

BPS o takiej samej klasie napięcia.

Urządzenie

nie

 może być używane do zastosowań,

które wymagają dokładnego/określonego specyfi-

kacją momentu obrotowego. W przypadku użycia

urządzenia do zastosowań, które wymagają okre-

ślonego specyfikacją momentu obrotowego lub też

w przypadku których nie wolno przekroczyć maksy-

malnego momentu obrotowego, istnieje zagrożenie

przekręcenia, uszkodzenia śruby lub elementu ob-

rabianego.

Ładowarka TCL 3 nadaje się

– do ładowania akumulatorów Festool: BP, BPS i

BPC (NiMH, NiCd, LiIon są rozpoznawane auto-

matycznie.)

– tylko do użytku wewnętrznego.

W przypadku eksploatacji niezgodnej z prze-

znaczeniem odpowiedzialność ponosi użyt-

kownik.; dotyczy to również przemysłowej

pracy ciągłej.

Ładowarka

TCL 3

Napięcie sieciowe (wejście)

220 - 240 V ~

Częstotliwość sieciowa

50/60 Hz

Napięcie ładowania (wyjście)

10,8 - 18 V=

Ładowanie szybkie

maks. 3 A

ładowanie podtrzymujące prądem pulsującym (NiCd, NiMH)

ok. 0,06 A

Czasy ładowania dla akumulatorów BP, BPS i BPC

LiIon 1,5 Ah, 80 %/ 100 %

ok. 25/35 min.

LiIon 3,0 Ah, 80 %/ 100 %

ok. 55/70 min.

LiIon 4,2 Ah, 80 %/ 100 %

ok. 70/90 min.

Dopuszczalny zakres temperatury roboczej

 -5 °C do + 45 °C

Kontrola temperatury

za pomocą tyrystora o ujemnym

współczynniku temperaturowym

Klasa zabezpieczenia

/II

Akumulator

BPC 15 Li

Napięcie

14,4 V

Pojemność

4,2 Ah

Ciężar

0,58 kg

[1-1]

Magazynek końcówek wkrętakowych (bit)

[1-2]

Włącznik/wyłącznik

[1-3]

Przełącznik obrotów w prawo/w lewo

[1-4]

Lampka diodowa

[1-5]

Uchwyt narzędziowy CENTROTEC

[1-6]

Pokrętło do ustawiania obrotów/liczby

udarów

[1-7]

Wskażnik pojemności

[1-8]

Akumulator

[1-9]

Zaczep do paska

[1-10]

Przyciski do zwalniania akumulatora

[1-11]

Adapter do nasadek FastFix

[1-12]

Uchwyt wiertarski 13 mm

[1-13]

Nasadka kątowa

[3-1]

Ładowarka

[3-2]

Wskaźnik diodowy

[3-3]

Uchwyt do nawijania kabla

[3B]

Mocowanie na ścianie

88

TI 15

PL

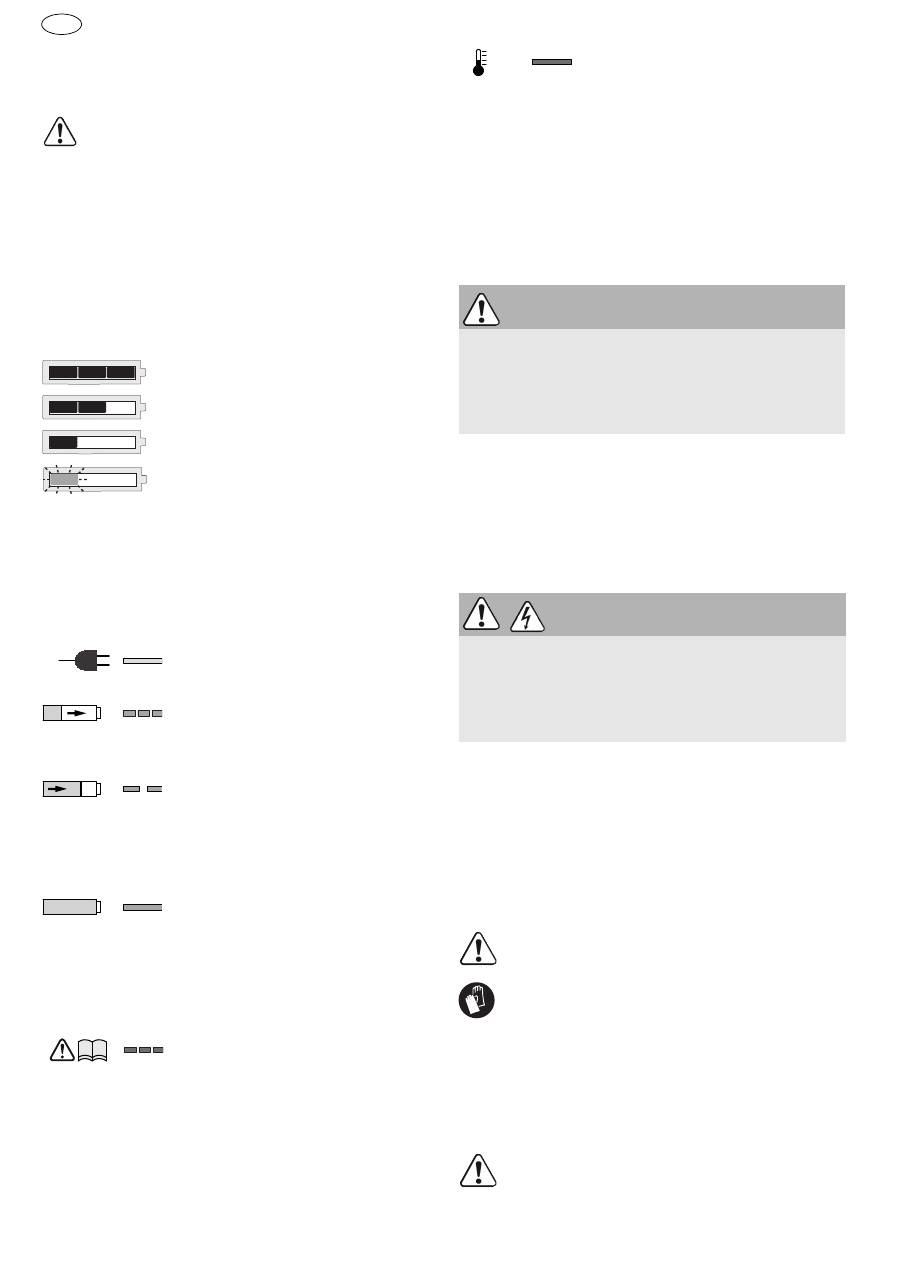

6 Rozruch

6.1

Uchwyt do nawijania kabla na ładowar-

ce[3-3]

Przed uruchomieniem kabel należy całkowi-

cie odwinąć z wycięcia.

6.2

Akumulatory Festool



Akumulator jest w momencie dostawy gotowy

do natychmiastowego użytku i można go w każ-

dej chwili naładować.

Wymiana akumulatora [2]

Wskaźnik pojemności

[1-7]

 wskazuje automatycz-

nie w przypadku naciśnięcia włącznika

[1-2]

 stan

naładowania akumulatora:

6.3

Ładowarka Festool

Ładowanie akumulatora[3A]

Dioda LED

[3-2]

 ładowarki wskazuje aktualny stan

pracy ładowarki.

7 Ustawienia

7.1

Zmiana kierunku obrotów [1-3]

• Przełącznik w lewo = obroty w prawo

• Przełącznik w prawo = obroty w lewo

7.2

Ustawianie obrotów/liczby udarów



Ustawić liczbę obrotów/udarów za pomocą po-

krętła

[1-6]

:

Ustawienie 1 = niska liczba obrotów/udarów

Ustawienie 6 = wysoka liczba obrotów/udarów

8 Uchwyt narzędziowy, przystawki

Firma Festool oferuje nasadki i uchwyty narzędzio-

we do różnych zastosowań.

Numery katalogowe akcesoriów i narzędzi można

znaleźć w katalogu Festool lub w Internecie na

stronie „www.festool.com“.

8.1

Uchwyt narzędziowy CENTROTEC [4]

Szybka wymiana narzędzi z chwytem Centrotec

Narzędzia CENTROTEC należy mocować tyl-

ko w uchwytach narzędziowych CENTROTEC.

Podczas wymiany nosić rękawice ochronne!

8.2

Uchwyt wiertarski BF-TI 13 [5]

do mocowania wierteł o wymiarach do 13 mm oraz

narzędzi z chwytem.



W przypadku zastosowania uchwytu wiertar-

skiego tryb udaru jest automatycznie wyłączany.

Zamocować narzędzie centrycznie w uchwy-

cie wiertarskim.

70 - 100 %

40 - 70 %

15 - 40 %

< 15 %

Zalecenie:

 naładować akumula-

tor przed dalszym użytkowaniem.

Żółta dioda – światło ciągłe

Ładowarka jest gotowa do pracy.

Zielona dioda – szybkie miganie

Akumulator ładowany jest z mak-

symalnym natężeniem prądu.

Zielona dioda – wolne miganie

Akumulator ładowany jest ze

zmniejszonym natężeniem prądu,

akumulator LiIon naładowany jest

w 80 %.

Zielona dioda – światło ciągłe

Proces ładowania został zakoń-

czony lub też nie zostanie ponow-

nie uruchomiony, ponieważ

aktualny stał naładowania wynosi

ponad 80 %.

Czerwona dioda – miganie

Ogólne wskazanie zakłócenia,

np.: brak pełnego styku, zwarcie,

uszkodzenie akumulatora, itp.

Czerwona dioda – światło ciągłe

Temperatura akumulatora wykra-

cza poza dopuszczalną wartość

graniczną.

OSTROŻNIE

Uszkodzenie śruby i/lub elementu obrabianego



Ilość obrotów/udarów oraz czas trwania udarów

należy dostosować do konkretnego przypadku

wkręcania.

OSTRZEŻENIE

Niebezpieczeństwo zranienia,  porażenie prądem



Przed przystąpieniem do wykonywania jakich-

kolwiek prac przy urządzeniu zawsze należy wyj-

mować z niego akumulator!

TI 15

89

PL



W celu zamocowania wiertła należy pociągnąć

tuleję do tyłu i przekręcić ją zgodnie z ruchem

wskazówek zegara aż do zatrzaśnięcia.

8.3

Adapter TI-FX [6]

Do mocowania wymienionych poniżej nasadek na

elektronarzędzie (stanowiących częściowo wyposa-

żenie).



W przypadku zastosowania adaptera tryb udaru

jest automatycznie wyłączany.



Podczas nakładania adaptera należy ustawić

trzy białe punkty w jednym rzędzie. W razie po-

trzeby uchwyt z gniazdem sześciokątnym moż-

na przekręcić nieco ręcznie, aby możliwe było

zamontowanie adaptera.



W celu zamocowania adaptera należy przekrę-

cić pierścień mocujący aż do oporu.

Nasadka kątowa DD-AS [7]

Wiercenie i wkręcanie pod kątem prostym w sto-

sunku do urządzenia (częściowo wyposażenie).

Nasadka mimośrodowa DD-ES [8]

Wkręcanie blisko krawędzi za pomocą końcówki wg

ISO 1173 (częściowo element wyposażenia).

9 Praca za pomocą urządzenia

9.1

Tryby pracy

W zależności od uchwytu narzędziowego/nasadki

maszynę można użytkować w wymienionych niżej

trybach pracy:

9.2

Włączanie/wyłączanie [1-2]

Naciśnięcie = ZAŁ., zwolnienie = WYŁ.



W zależności od nacisku na włącznik liczbę ob-

rotów/udarów można płynnie regulować.

Lampka diodowa

[1-4]

 świeci się w przypadku na-

ciśnięcia włącznika/wyłącznika

[1-2]

.

9.3

Pojemnik na końcówki[1-1]

Magnetyczny, do przechowywania końcówek lub

uchwytów do końcówek.

9.4

Zaczep do paska [1-9]

Do krótkotrwałego mocowania urządzenia na

odzieży roboczej: umożliwia przesuwanie w prawo

lub w lewo lub też zdejmowanie z akumulatora.

9.5

Akustyczne sygnały ostrzegawcze

Akustyczne sygnały ostrzegawcze rozlegają się

przy następujących stanach pracy urządzenia po

czym następuje wyłączenie urządzenia:

10 Konserwacja i utrzymanie w czy- stości

Obsługa serwisowa i naprawy

 wyłącz-

nie u producenta lub w warsztatach

autoryzowanych: prosimy wybrać naj-

bliższe miejsce spośród adresów za-

mieszczonych na stronie:

www.festool.com/Service

Wkręcanie z udarem

– Uchwyt narzędziowy CENTROTEC WH-CE

(patrz rozdz. 8.1)

Wkręcanie i wiercenie bez udaru

– Adapter TI-FX (patrz rozdz. 8.3)

• Nasadka kątowa DD-AS

• Nasadka mimośrodowa DD-ES

• Nasadka budowlana do wkręcania

DD-DC

– Uchwyt wiertarski BF-TI 13 (patrz rozdz.

8.2)

OSTRZEŻENIE

Niebezpieczeństwo zranienia



Elektronarzędzie należy przykładać do śruby tyl-

ko wyłączone.

Rozładowanie akumulatora lub

przeciążenie urządzenia.

– Wymienić akumulator.

– Zmniejszyć obciążenie urządze-

nia.

Urządzenie jest przegrzane.

– Po ostygnięciu można ponownie

uruchomić urządzenie.

Przegrzanie lub uszkodzenie aku-

mulatora LiIon.

– Sprawdzić funkcjonowanie ostu-

dzonego akumulatora za pomocą

ładowarki.

OSTRZEŻENIE

Niebezpieczeństwo zranienia, porażenie prądem



Przed przystąpieniem do wykonywania jakich-

kolwiek prac konserwacyjnych i czyszczenia za-

wsze należy wyjmować z niego akumulator!



Wszelkie prace konserwacyjne i naprawcze, któ-

re wymagają otwarcia obudowy silnika, mogą

być wykonywane wyłącznie przez autoryzowany

warsztat serwisowy.

peep

―   ―

peep  peep

  ―

peep peep peep

90

TI 15

PL

Należy stosować wyłącznie oryginalne

części zamienne firmy Festool.Nr za-

mówienia pod:

www.festool.com/Service

Przestrzegać poniższych zaleceń:

– Otwory wentylacyjne w elektronarzędziu nie

mogą być zakrywane i powinny być utrzymywane

w czystości, aby zapewnić chłodzenie.

– Utrzymywać w czystości styki przyłączy elektro-

narzędzia, ładowarki oraz akumulatora.

Zalecenia odnośnie akumulatorów

– Przechowywać w suchym, chłodnym miejscu w

temperaturze od 5 °C do 25 °C.

– Chronić akumulatory przed wilgocią, wodą oraz

wysoką temperaturą.

– Rozładowanych akumulatorów nie należy pozo-

stawiać w odłączonej od zasilania ładowarce na

dłużej niż ok. jeden miesiąc. Niebezpieczeństwo

głębokiego rozładowania!

– Jeśli akumulatory LiIon mają być przechowywa-

ne przez dłuższy czas bez użytkowania, należy

naładować je do 40 % pojemności (ok. 15 min ła-

dowania).

– W celu uniknięcia zwarć akumulator należy prze-

chowywać w dostarczonym opakowaniu.

– Znacznie krótszy czas pracy po naładowaniu

wskazuje na to, że akumulator jest zużyty i musi

zostać zastąpiony nowym.

11 Środowisko

Nie wyrzucać urządzenia razem z od-

padami domowymi!

 Urządzenia, wy-

posażenie dodatkowe oraz opakowa-

nia należy przeznaczyć do odzysku

zgodnie z przepisami o ochronie śro-

dowiska. Należy przestrzegać obowiązujących

przepisów krajowych.

Tylko UE:

 Zgodnie z europejską dyrektywą 2002/96/

WE zużyte narzędzia elektryczne trzeba gromadzić

osobno i odprowadzać do odzysku surowców wtór-

nych zgodnie z przepisami o ochronie środowiska.

Zużyte lub uszkodzone akumulatory

 należy prze-

kazywać poprzez wyspecjalizowane placówki han-

dlowe, do serwisu firmy Festool lub poprzez wyzna-

czone publiczne placówki usuwania odpadów. (na-

leży przestrzegać przepisów obowiązujących w

danym kraju). W przypadku zwrotu akumulatory

muszą być rozładowane. W ten sposób akumulato-

ry przekazywane są do normalnego odzysku su-

rowców wtórnych.

Tylko UE:

 Zgodnie z europejską Wytyczną 91/157/

EWG uszkodzone lub zużyte akumulatory/baterie

muszą być przekazywane do odzysku surowców

wtórnych.

Informacje dotyczące rozporządzenia REACH:

www.festool.com/reach

12 Transport

Zawarta w akumulatorze LiIon równoważna ilość litu

nie przekracza obowiązujących wartości granicznych

i została skontrolowana według podręcznika UN ST/

SG/AC.10/11/Rev.3 część III, podpunkt 38.3. Z tego

względu akumulator LiIon ani jako element pojedyn-

czy, ani zastosowany w danym urządzeniu nie podle-

ga państwowym i międzynarodowym przepisom o

materiałach niebezpiecznych. Jednakże przepisy do-

tyczące materiałów niebezpiecznych mogą mieć zna-

czenie podczas transportowania wielu akumulato-

rów. W tym przypadku może zachodzić konieczność

spełnienia specjalnych warunków.

13 Oświadczenie o zgodności z nor- mami UE

Niniejszym oświadczamy na własną odpowiedzial-

ność, że produkt ten spełnia wszystkie obowiązujące

wymogi następujących dyrektyw, norm lub doku-

mentów normatywnych.

2006/42/WE, 2004/108/WE, 2011/65/UE, EN 60745-1,

EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN 55014-2.

Niniejszym oświadczamy na własną odpowiedzial-

ność, że produkt ten spełnia wszystkie obowiązujące

wymogi następujących dyrektyw, norm lub doku-

mentów normatywnych.

2004/108/WE, 2006/95/WE, 2011/65/UE, EN 60335-1,

EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN

61204-3.

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen, Germany

Dr. Martin Zimmer

Kierownik Działu Badań, Rozwoju i Dokumentacji

Technicznej

2013-05-22

EKAT

1

2

3

5

4

Akumulatorowa wiertarko-

wkrętarka udarowa

Nr seryjny

TI 15

496651

Rok oznaczenia CE:2011

Ładowarka

Nr seryjny

TCL 3

10002345, 10004911

Rok oznaczenia CE:2013
