Festool Ti 15: Varoitus! Lue kaikki turva- ja käyttöohjeet. Varoitusten ja ohjeiden noudattami- sen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvaohjeet ja käyttöohjeet myöhempää tarvetta varten.Turvaohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyöka-luja (verkkojohdon kanssa) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

48

TI 15

FIN

Alkuperäiset käyttöohjeet 1 Turvaohjeet 1.1 Yleiset turvaohjeet

Varoitus! Lue kaikki turva- ja käyttöohjeet. Varoitusten ja ohjeiden noudattami- sen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvaohjeet ja käyttöohjeet myöhempää tarvetta varten. Turvaohjeissa käytetty termi "sähkötyökalu" tarkoittaa verkkokäyttöisiä sähkötyöka- luja (verkkojohdon kanssa) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1.2 Konekohtaiset turvaohjeet

– Pidä laitteesta kiinni vain sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike tai ruuvi voi osua piilossa oleviin sähköjohtoihin.  Käyttötarvik- keen tai ruuvin koskettaminen jännitteelliseen johtoon voi tehdä myös laitteen me- talliset osat jännitteenalaisiksi ja aiheuttaa sähköiskun. – Tätä latauslaitetta saavat käyttää vähintään 8-vuotiaat  lapset  sekä henkilöt, joilla on fyysisiä, aistimellisia tai henkisiä rajoitteita tai puutteellinen kokemus ja tietämys koneen käytöstä, jos asianomainen vastuuhenkilö valvoo käyttöä tai on opastanut heille laitteen turvallisen käytön ja he ymmärtävät laitteen käytöstä syntyvät vaarat. Lapset  eivät saa leikkiä laitteen kanssa.  Puhdistusta ja käyttäjän suorittamaa huoltoa  ei saa antaa  lasten  tehtäväksi ilman vastuuhenkilön valvontaa. – Käytä sopivia henkilökohtaisia suojavarusteita:  kuulosuojaimia, suojalaseja, pöly- naamaria tehdessäsi pölyävää työtä, suojakäsineitä työstäessäsi karheita materiaa- leja ja vaihtaessasi työkalua. VARO! Takaisku! Koneen runko pyörähtää: kytke laite välittömästi pois päältä! – Älä lukitse käyttökytkintä jatkuvan käytön asentoon! – Älä avaa akkua tai latauslaitetta! – Suojaa latauslaite metalliosilta (esim. metallilastuilta) tai nesteiltä! – Älä käytä muiden valmistamia akkuja, älä käytä muiden valmistamia latauslaitteita! – Suojaa akku kuumuudelta, esim. myös jatkuvalta auringonpaisteelta ja tulelta! – Älä missään tapauksessa sammuta palavia litiumioniakkuja vedellä! Käytä hiekkaa tai palonsammutuspeitettä. – Tarkasta vaaran välttämiseksi pistoke ja johto säännöllisesti ja anna vaihtaa ne vau- riotapauksessa valtuutetussa huoltokorjaamossa. – Vedä verkkopistoke irti pistorasiasta, kun latauslaite ei ole käytössä.

TI 15

49

FIN

1.3

Päästöarvot

Normin EN 60745 mukaan määritellyt arvot ovat

tyypillisesti:

Määritetty tärinäarvo a

h

 (kolmen suunnan vektori-

summa) ja epävarmuustekijä K normin EN 60745

mukaan:

Ilmoitetut päästöarvot (tärinä, melu)

– ovat koneiden keskinäiseen vertailuun,

– soveltuvat myös käytön yhteydessä syntyvän täri-

nä- ja melukuormituksen alustavaan arviointiin,

– edustavat sähkötyökalun pääasiallisia käyttöso-

velluksia.

Arvot voivat kasvaa muiden käyttösovellusten, mui-

den käyttötarvikkeiden tai riittämättömän huollon

takia. Huomioi koneen tyhjäkäynti- ja seisonta-ajat!

2 Tunnukset 3 Tekniset tiedot

* elektronisesti rajoitettu

Iskuruuvaus

Äänenpainetaso

L

PA

 = 93 dB(A)

Äänentehotaso

L

WA

 = 104 dB(A)

Epävarmuus

K = 3 dB

Ruuvaus ja poraus ilman iskua

Äänenpainetaso

L

PA

 = 68 dB(A)

Äänentehotaso

L

WA

 = 79 dB(A)

Epävarmuus

K = 3 dB

HUOMIO

Työskenneltäessä syntyy melua

Kuulovaurioiden vaara



Käytä kuulonsuojaimia!

Poraaminen metalliin

a

h

 < 2,5 m/s

2

K = 1,5 m/s

2

Ruuvaaminen

a

h

 = 3,0 m/s

2

K = 1,5 m/s

2

Maksimikokoisten ruuvien ja

muttereiden kiristys

a

h

 = 11,3 m/s

2

K = 3,0 m/s

2

Varoitus yleisestä vaarasta

Sähköiskuvaara

Lue ohjeet/huomautukset!

Käytä kuulosuojaimia!

Käytä suojahansikkaita!

Käytä suojalaseja!

Ei kuulu kunnallisjätteisiin.

Käyttömuoto iskuruuvinväännin

Käyttömuoto ruuvaus/poraus ilman iskua

Akkuiskuruuvinväännin

TI15

Moottorin jännite

14,4 V

Kierrosluku kuormittamatta

0 - 2600 min

-1

Iskuluku

2400 - 3600 min

-1

Maks. vääntömomentti

Kova ruuvausalusta (metalli)

100 Nm*

Poraistukan kiinnitysalue

1,5 - 13 mm

Poraushalkaisija maks.

Puu

13 mm

Metalli

10 mm

Maks. ruuvihalkaisija kuusipuuhun

enint. 8x160mm

Teräkiinnitin porankarassa

1/4 ’’

Paino ilman akkua Centrotec-istukan kanssa

1,2 kg

50

TI 15

FIN

4 Laitteen osat

Osa kuvien tai kuvausten lisätarvikkeista ei kuulu

toimitussisältöön.

Mainitut kuvat ovat käyttöoppaan alussa.

5 Määräystenmukainen käyttö

Akkuiskuruuvinväännin soveltuu

– ruuvien kiinnitykseen ja kiristykseen ilmoitet-

tuun maks. mitoitusalueeseen asti

– metallin, puun, muovien ja muiden vastaavien

materiaalien poraamiseen

– Festoolin saman jänniteluokan BPC- ja BPS-

mallisarjojen akkujen kanssa käyttöön.

Konetta

ei

 saa käyttää sellaisiin sovelluksiin, jotka

vaativat tarkan/määritellyn vääntömomentin. Jos

konetta käytetään sellaisiin sovelluksiin, jotka vaa-

tivat määrätyn suuruisen vääntömomentin tai jois-

sa ei saa ylittää suurinta sallittua vääntömoment-

tia, tällöin syntyy vaara, että ruuvia kierretään liikaa

tai ruuvi tai työkappale vaurioituu.

Latauslaite TCL 3 soveltuu

– Festoolin akkujen lataamiseen: BP, BPS ja BPC

(NiMH, NiCd, LiIon tunnistetaan automaattises-

ti.)

– vain sisäkäyttöön.

Koneen käyttäjä vastaa määräystenvastai-

sesta käytöstä aiheutuneista vahingoista,

näihin kuuluu myös jatkuva teollisuuskäyttö.

6 Käyttöönotto

6.1

Latauslaitteen johdon kelausura [3-3]

Ennen käyttöönottoa johto täytyy kelata ko-

konaan auki syvennyksestä.

Latauslaite

TCL 3

Verkkojännite (tulo)

220 - 240 V ~

Verkkotaajuus

50/60 Hz

Latausjännite (lähtö)

10,8 - 18 V=

Pikalataus

Maks. 3 A

Sykkivä ylläpitolataus (NiCd, NiMH)

n. 0,06 A

Latausajat BP-, BPS- ja BPC-akuille

LiIon 1,5 Ah, 80 %/100 %

noin 25/35 min.

LiIon 3,0 Ah, 80 %/100 %

noin 55/70 min.

LiIon 4,2 Ah, 80 %/100 %

noin 70/90 min.

Sallittu käyttölämpötila-alue

 -5 °C ... + 45 °C

Lämpötilavalvonta

NTC-vastuksen kanssa

Suojausluokka

/II

Akku

BPC 15 Li

Jännite

14,4 V

Kapasiteetti

4,2 Ah

Paino

0,58 kg

[1-1]

Ruuvipalojen pidinura

[1-2]

Käyttökytkin

[1-3]

Myötä-/vastapäivään-kytkin

[1-4]

LED-lamppu

[1-5]

CENTROTEC-teräistukka

[1-6]

Kierros-/iskuluvun säätöpyörä

[1-7]

Kapasiteettinäyttö

[1-8]

Akku

[1-9]

Vyökiinnike

[1-10]

Akun avauspainikkeet

[1-11]

Adapteri FastFix-osille

[1-12]

Poraistukka 13 mm

[1-13]

Kulmakiinnityskappale

[3-1]

Latauslaite

[3-2]

LED-näyttö

[3-3]

Johdon kelausura

[3B]

Seinäkiinnitys

TI 15

51

FIN

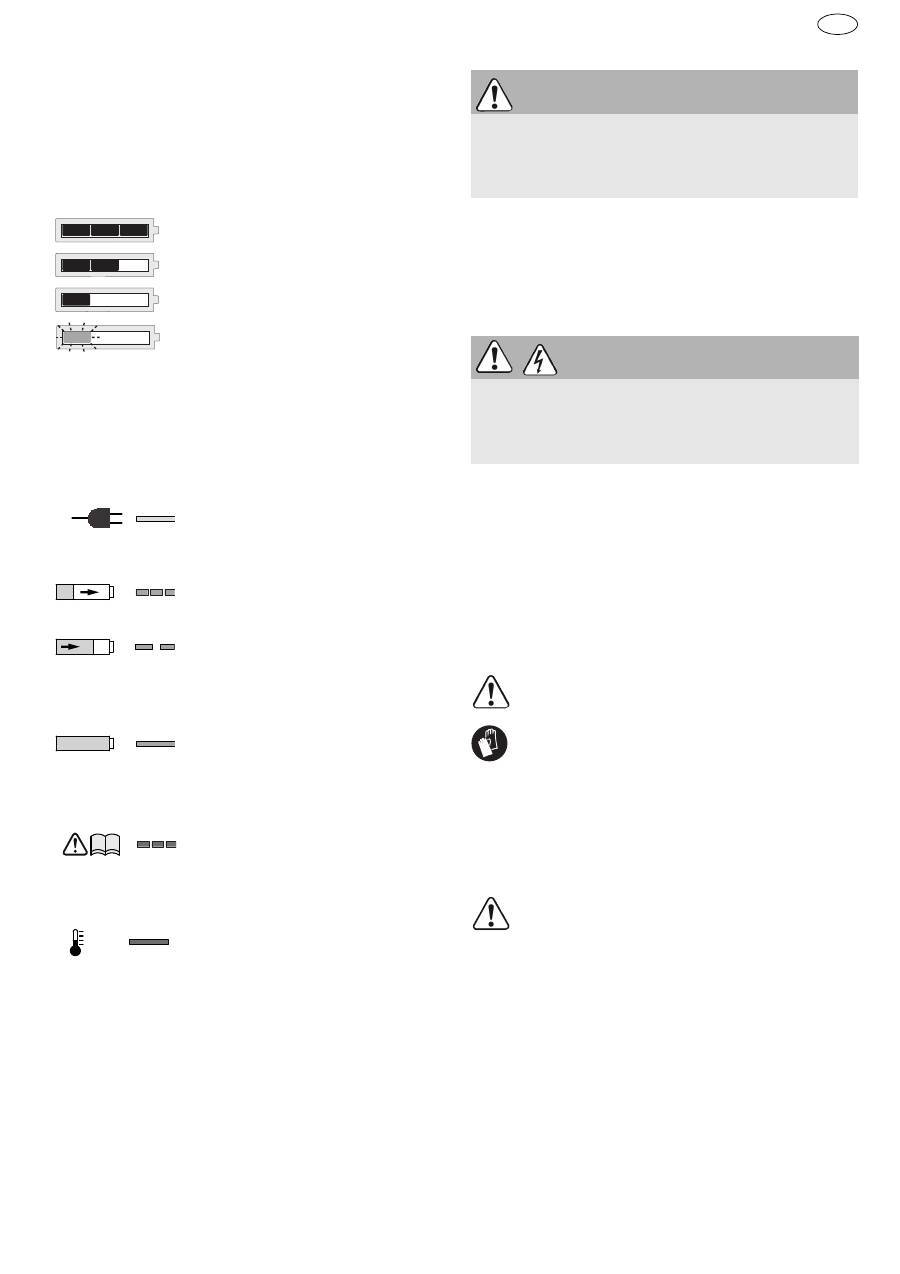

6.2

Festool-akut



Akku on toimitettaessa välittömästi käyttöval-

mis ja sitä voidaan ladata koska vain.

Akun vaihtaminen [2]

Kapasiteettinäyttö

[1-7]

 näyttää automaattisesti

käyttökytkimen

[1-2]

 kytkennän yhteydessä akun

varaustilan:

6.3

Festool-latauslaite

Akun lataaminen [3A]

Latauslaitteen LED

[3-2]

 ilmoittaa latauslaitteen

kulloisenkin käyttötilan.

7 Säädöt

7.1

Pyörintäsuunnan vaihtaminen [1-3]

• Kytkin vasemmalle  = pyörintä myötäpäivään

• Kytkin oikealle = pyörintä vastapäivään

7.2

Kierros-/iskuluvun säätö



Säädä kierros-/iskuluku säätöpyörästä

[1-6]

:

Asento 1 = matala kierros-/iskuluku

Asento 6 = korkea kierros-/iskuluku

8 Teräkiinnitin, lisälaitteet

Festoolin valikoimassa on lisälaitteita ja teräkiin-

nittimiä erilaisille käyttökohteille.

Tarvikkeiden ja työkalujen tilausnumerot voit kat-

soa Festoolin käyttö-/tuoteoppaasta tai Internet-

osoitteesta www.festool.com.

8.1

CENTROTEC-teräistukka [4]

CENTROTEC-varrella varustettujen terien nopea

vaihto

Kiinnitä CENTROTEC-terät vain CENTROT-

REC-teräistukkaan.

Käytä vaihdossa suojakäsineitä!

8.2

Poraistukka BF-TI 13 [5]

Käytetään maks. 13 mm poranterien ja varsityöka-

lujen kiinnitykseen.



Iskutoiminto kytkeytyy automaattisesti pois

päältä, kun poraistukka asennetaan paikalleen.

Kiinnitä terä keskiöidysti poraistukkaan.



Poranterän kiristämistä varten vedä holkki

taakse ja käännä myötäpäivään, kunnes se luk-

kiutuu paikalleen.

8.3

Adapteri TI-FX [6]

Seuraavana ilmoitettujen lisälaitteiden kiinnittämi-

seen sähkötyökaluun (osittain lisätarvikkeita).



Iskutoiminto kytkeytyy automaattisesti pois

päältä, kun adapteri asennetaan paikalleen.



Aseta adapterin asennuksen yhteydessä kolme

valkoista pistettä samaan riviin. Tarvittaessa

kuusiokolokiinnitintä täytyy kääntää hieman kä-

dellä, jotta adapteri saadaan kiinnitettyä.

70 - 100 %

40 - 70 %

15 - 40 %

< 15 %

Suositus:

 lataa akku ennen käy-

tön jatkamista.

Keltainen LED - jatkuva palami-

nen

Latauslaite on käyttövalmis.

Vihreä LED - nopea vilkkuminen

Akkua ladataan maksimivirralla.

Vihreä LED - hidas vilkkuminen

Akkua ladataan vähennetyllä vir-

ralla, LiIon on ladattu 80 %:n ver-

ran.

Vihreä LED - jatkuva palaminen

Lataus on saatu päätökseen tai

sitä ei aloiteta uudelleen, koska

nykyinen varaustila on yli 80 %.

Punainen LED - vilkkuminen

Yleinen vikailmoitus, esim. epä-

täydellinen kosketus, oikosulku,

akku vioittunut, yms.

Punainen LED - jatkuva palami-

nen

Akun lämpötila on sallittujen

raja-arvojen ulkopuolella.

HUOMIO

Ruuvin ja/tai työkappaleen vaurioituminen



Mukauta kierros-/iskuluku ja iskun kesto ruu-

vausalustalle sopivaksi.

VAROITUS

Loukkaantumisvaara, sähköiskuvaara



Ota aina ennen kaikkia koneeseen liittyviä työtoi-

menpiteitä akku pois koneesta!

52

TI 15

FIN



Kierrä adapterin kiinnittämiseksi kiristysrengas

kiinni vasteeseen asti.

Kulmakiinnityskappale DD-AS [7]

Poraaminen ja ruuvaaminen suorassa kulmassa

koneeseen nähden (osittain lisätarvike).

Epäkeskokappale DD-ES [8]

Ruuvaus reunan läheltä normin ISO 1173 mukaisil-

la ruuvauskärjillä (osittain lisätarvike).

9 Työskentely koneella

9.1

Käyttömuodot

Kulloinkin valitun teräkiinnittimen/lisälaitteen mu-

kaan konetta käytetään seuraavasti:

9.2

Päälle-/poiskytkentä [1-2]

Paina = PÄÄLLE, vapauta = POIS



Kierros-/iskulukua voidaan ohjata portaatto-

masti sen mukaan, kuinka voimakkaasti käyttö-

kytkintä painetaan.

LED-valo

[1-4]

 syttyy, kun painat käyttökytkintä

[1-

2]

.

9.3

Ruuvauskärkien säilytyspaikka [1-1]

Magneettinen, ruuvauskärkien tai kärjenpitimien

säilyttämiseen.

9.4

Vyökiinnike [1-9]

Laitteen lyhytaikaiseen kiinnittämiseen työasus-

teeseen: voidaan siirtää oikealle tai vasemmalle tai

irrottaa akusta.

9.5

Varoitusäänimerkit

Varoitusäänimerkit annetaan seuraavissa käyttöti-

loissa ja kone sammuu:

10 Huolto ja hoito

Huolto ja korjaus

 vain valmistajan teh-

taalla tai huoltokorjaamoissa: katso

sinua lähinnä oleva osoite kohdasta:

www.festool.com/Service

Käytä vain alkuperäisiä Festool-va-

raosia! Tilausnumero kohdassa:

www.festool.com/Service

Noudata seuraavia ohjeita:

– Pidä sähkötyökalun tuuletusaukot vapaina ja

puhtaina, jotta jäähdytys saadaan taattua.

– Pidä sähkötyökalun, latauslaitteen ja akun liitän-

täkoskettimet puhtaina.

Akkua koskevat ohjeet

– Varastointi kuivassa ja viileässä säilytyspaikassa

5 °C ... 25 °C lämpötilassa.

– Suojaa akut kosteudelta ja vedeltä sekä kuumuu-

delta.

– Älä jätä tyhjiä akkuja noin kuukautta pitemmäksi

ajaksi latauslaitteeseen, jos latauslaite on irro-

tettu verkosta. Syväpurkautumisen vaara!

– Jos litiumionikakkuja säilytetään pitemmän ai-

kaa käyttämättöminä, niiden tulisi olla ladattuja

40 % kapasiteetistaan (noin 15 min latausaika).

– Oikosulkujen välttämiseksi akkua kannattaa säi-

lyttää oheisessa pakkauksessaan.

Iskuruuvaus

– CENTROTEC-teräistukka WH-CE (katso

luku 8.1)

Ruuvaus ja poraus ilman iskua

– Adapteri TI-FX (katso luku 8.3)

• Kulmakiinnityskappale DD-AS

• Epäkeskokappale DD-ES

• Rakennustöihin tarkoitettu ruuvin-

väänninkappale DD-DC

– Poraistukka BF-TI 13 (katso luku 8.2)

VAROITUS

Loukkaantumisvaara



Aseta sähkötyökalu vain sammutettuna ruuvin

päälle.

Akku tyhjä tai kone ylikuormitettu.

– Vaihda akku.

– Kuormita konetta vähemmän.

Kone on ylikuumentunut.

– Koneen jäähdyttyä se voidaan ot-

taa jälleen käyttöön.

LiIon-akku on ylikuumentunut tai

viallinen.

– Tarkasta akun jäähdyttyä sen toi-

mintakyky latauslaitteella.

VAROITUS

Loukkaantumisvaara, sähköiskuvaara



Ota aina ennen kaikkia koneeseen liittyviä huol-

to- ja kunnossapitotöitä akku pois koneesta!



Kaikki huolto- ja korjaustyöt, jotka vaativat

moottorin kotelon avaamista, on suoritettava

valtuutetussa huoltokorjaamossa.

EKAT

1

2

3

5

4

TI 15

53

FIN

– Huomattavasti lyhentynyt käyttöaika latausker-

tojen jälkeen on merkki siitä, että akku ei toimi

enää kunnolla ja täytyy korvata uudella.

11 Ympäristö

Älä heitä käytöstä poistettua konetta

talousjätteiden joukkoon!

 Toimita ko-

neet, tarvikkeet ja pakkaukset ympä-

ristöä säästävään kierrätyspisteeseen.

Noudata voimassaolevia kansallisia

määräyksiä.

Vain EU:

 EU-direktiivin 2002/96/EY mukaan käytös-

tä poistetut sähkökoneet ovat lajiteltavaa jätettä,

joka on ohjattava asianmukaisesti ympäristöä

säästävään kierrätykseen.

Palauta

käytöstä poistetut tai vialliset akut

 am-

mattiliikkeeseen, Festool-asiakaspalveluun tai

kunnalliseen kierrätyspisteeseen. (noudata omas-

sa maassasi voimassaolevia määräyksiä). Akkujen

täytyy olla palautuksen yhteydessä tyhjiksi purkau-

tuneita. Siten akut ohjataan asianmukaisesti kier-

rätykseen.

Koskee vain EU-maita:

 EU-direktiivin 91/157/ETY

mukaan vialliset tai käytöstä poistetut akut/paristot

täytyy toimittaa kierrätykseen.

REACh:iin liittyvät tiedot:

 www.festool.com/reach

12 Kuljetus

LiIon-akun sisältämä litiumekvivalenttimäärä on

asiaankuuluvia raja-arvoja alhaisempi ja on testat-

tu UN-käsikirjan ST/SG/AC.10/11/ver.3 osa III, ala-

kohta 38.3, mukaan. Siksi maakohtaiset ja kansain-

väliset vaarallisia aineita koskevat määräykset ei-

vät koske erillistä tai laitteeseen kiinnitettyä LiIon-

akkua. Vaarallisia aineita koskevia määräyksiä täy-

tyy kuitenkin mahdollisesti soveltaa siihen, mikäli

kuljetus sisältää useampia akkuja. Tällaisessa ta-

pauksessa voi olla tarpeen noudattaa erityisvaati-

muksia.

13 EU-vaatimustenmukaisuusvakuu- tus

Täten vakuutamme vastaavamme siitä, että tämä

tuote on seuraavien direktiivien, normien tai normi-

asiakirjojen asiaankuuluvien vaatimusten mukai-

nen:

2006/42/EY, 2004/108/EY, 2011/65/EU, EN 60745-1,

EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN

55014-2.

Täten vakuutamme vastaavamme siitä, että tämä

tuote on seuraavien direktiivien, normien tai normi-

asiakirjojen asiaankuuluvien vaatimusten mukai-

nen:

2004/108/EY, 2006/95/EY, 2011/65/EU, EN 60335-1,

EN 60335-2-29, EN 61000-3-2, EN 61000-3-3, EN

61204-3.

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer

Tutkimus- ja tuotekehitysosaston sekä teknisen

dokumentoinnin päällikkö

2013-05-22

Akkuiskuruuvinväännin

Sarjanumero

TI 15

496651

CE-hyväksyntämerkinnän vuosi:2011

Latauslaite

Sarjanumero

TCL 3

10002345, 10004911

CE-hyväksyntämerkinnän vuosi:2013
