Festool Ti 15: – Pokud nabíječku nepoužíváte, vytáhněte zástrčku ze síťové zásuvky.

80

TI 15

CZ

– Pokud nabíječku nepoužíváte, vytáhněte zástrčku ze síťové zásuvky.

1.3

Hodnoty emisí

Hodnoty zjištěné podle normy EN 60745 činí typic-

ky:

Hodnota vibrací a

h

 (součet vektorů ve třech smě-

rech) a nepřesnost K zjištěné podle EN 60745:

Uvedené emitované hodnoty (vibrace, hlučnost)

– slouží k porovnání nářadí,

– jsou vhodné také pro předběžné posouzení zatí-

žení vibracemi a hlukem při použití nářadí,

– vztahují se k hlavním druhům použití elektrické-

ho nářadí.

Ke zvýšení může dojít při jiném použití, s jinými ná-

stroji nebo při nedostatečné údržbě. Vezměte

v úvahu čas, kdy nářadí běží na volnoběh a kdy je vy-

pnuté!

2 Symboly 3 Technické  údaje

* Elektronické omezení

Šroubování s rázem

Hladina akustického tlaku

L

PA

 = 93 dB(A)

Hladina akustického výkonu

L

WA

 = 104 dB(A)

Nejistota

K = 3 dB

Šroubování bez rázu a vrtání bez příklepu

Hladina akustického tlaku

L

PA

 = 68 dB(A)

Hladina akustického výkonu

L

WA

 = 79 dB(A)

Nejistota

K = 3 dB

POZOR

Při práci vzniká hluk

Poškození sluchu



Používejte chrániče sluchu!

Vrtání do kovu

a

h

 < 2,5 m/s

2

K = 1,5 m/s

2

Šroubování

a

h

 = 3,0 m/s

2

K = 1,5 m/s

2

Utahování šroubů a matic

o maximální  velikosti

a

h

 = 11,3 m/s

2

K =  3,0  m/s

2

Varování před všeobecným nebezpečím

Varování před úrazem elektrickým proudem

Přečtěte si návod/pokyny!

Noste chrániče sluchu!

Noste ochranné rukavice!

Noste ochranné brýle!

Nepatří do komunálního odpadu.

Režim rázového šroubování

Režim šroubování bez rázu/vrtání bez pří-

klepu

Akumulátorový rázový šroubovák

TI15

Napětí motoru

14,4 V

Volnoběžné otáčky

0 - 2600 min

-1

Počet rázů

2400 - 3600 min

-1

Max. krouticí moment

tuhý šroubový spoj (kov)

100 Nm*

Upínací rozsah sklíčidla

1,5 - 13 mm

Průměr vrtání max.

dřevo

13 mm

kov

10 mm

Max. velikost šroubů do smrkového dřeva

až 8x160 mm

Upnutí nástroje ve vrtacím vřetenu

1/4 ’’

Hmotnost bez akumulátoru s Centrotec

1,2 kg

TI 15

81

CZ

4 Jednotlivé součásti

Některé vyobrazené nebo popsané příslušenství

není součástí dodávky.

Uvedené obrázky se nacházejí na začátku návodu

k použití.

5 Účel použití

Akumulátorový rázový šroubovák vhodný

– pro zašroubovávání a utahování šroubů až do

uvedených maximálních rozměrů,

– pro  vrtání  do  kovu,  dřeva,  plastů  a podobných

materiálů,

– pro použití s akumulátory Festool řady BPC

a BPS stejné napěťové třídy.

Nářadí se

nesmí

 používat pro práce, které vyžadují

přesný/definovaný utahovací moment. V případě

použití nářadí pro práce, které vyžadují definovaný

utahovací moment nebo při kterých se nesmí pře-

kročit maximální utahovací moment, hrozí nebez-

pečí překroucení závitu, poškození šroubu nebo ob-

robku.

Nabíječka TCL 3 je vhodná

– k nabíjení akumulátorů Festool: BP, BPS a BPC

(NiMH, NiCd, Li-Ion jsou detekovány automatic-

ky.)

– pouze pro použití ve vnitřním prostředí.

Při použití v rozporu s určeným účelem nese

odpovědnost uživatel; patří sem také nepře-

tržitý průmyslový provoz.

6 Uvedení do provozu

6.1

Navíjení kabelu nabíječky [3-3]

Před uvedením do provozu je nutné celý ka-

bel odvinout z prohlubně.

Nabíječka

TCL 3

Síťové napětí (vstupní)

220 - 240 V ~

Síťová frekvence

50/60 Hz

Nabíjecí napětí (výstupní)

10,8–18 V=

Rychlonabíjení

max. 3 A

Udržovací dobíjení pulzní (NiCd, NiMH)

cca 0,06 A

Doby nabíjení pro akumulátory BP, BPS a BPC

LiIon 1,5 Ah, 80 %/100 %

cca 25/35 min

LiIon 3,0 Ah, 80 %/100 %

cca 55/70 min

Li-Ion 4,2 Ah, 80 %/100 %

cca 70/90 min

Přípustný rozsah provozní teploty

 –5 °C až + 45 °C

Sledování teploty

pomocí odporu NTC

Třída bezpečnosti

/II

Akumulátor

BPC 15 Li

Napětí

14,4 V

Kapacita

4,2 Ah

Hmotnost

0,58 kg

[1-1]

Zásobník bitů

[1-2]

Spínač zap/vyp

[1-3]

Přepínač chodu vpravo/vlevo

[1-4]

Osvětlovací LED

[1-5]

Sklíčidlo CENTROTEC

[1-6]

Kolečko pro nastavení otáček/rázů

[1-7]

Ukazatel kapacity

[1-8]

Akumulátor

[1-9]

Spona na opasek

[1-10]

Tlačítko pro uvolnění akumulátoru

[1-11]

Adaptér na nástavce FastFix

[1-12]

Sklíčidlo 13 mm

[1-13]

Úhlový nástavec

[3-1]

Nabíječka

[3-2]

Kontrolka LED

[3-3]

Naviják kabelu

[3B]

Upevnění na stěnu

82

TI 15

CZ

6.2

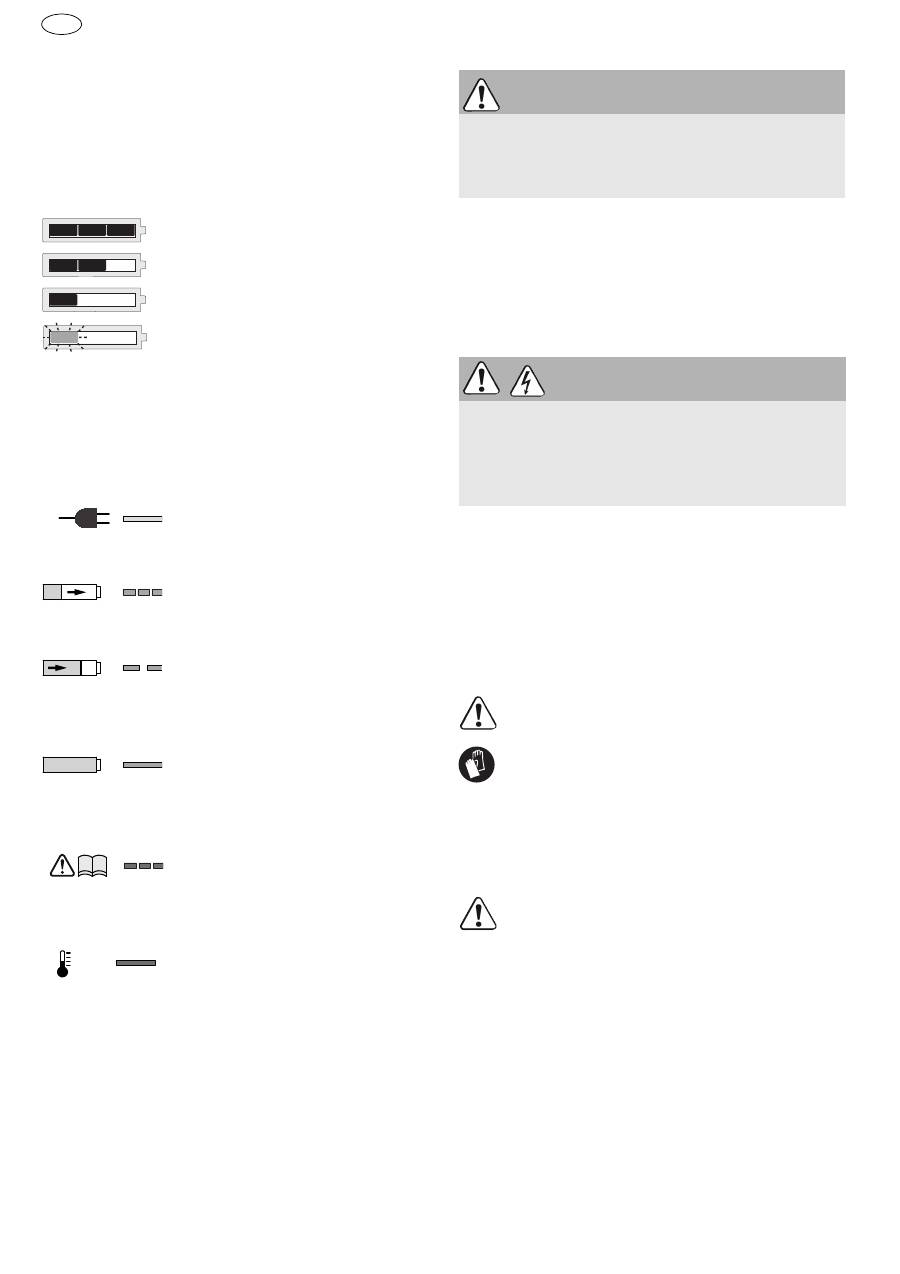

Akumulátory Festool



Akumulátor je při dodání ihned připravený

k použití a lze ho kdykoli nabíjet.

Výměna akumulátoru [2]

Ukazatel kapacity

[1-7]

 indikuje automaticky při

stisknutí spínače zap/vyp

[1-2]

 stav nabití akumu-

látoru:

6.3

Nabíječka Festool

Nabíjení akumulátoru [3A]

LED

[3-2]

 nabíječky indikuje příslušný provozní

stav nabíječky.

7 Nastavení

7.1

Změna směru otáčení [1-3]

• Přepínač doleva = chod vpravo

• Přepínač doprava = chod vlevo

7.2

Nastavení otáček/počtu rázů



Otáčky/počet rázů se nastavují pomocí kolečka

[1-6]

:

Poloha 1 = nízké otáčky/nízký počet rázů

Poloha 6 = vysoké otáčky/vysoký počet rázů

8 Upnutí nástroje, adaptéry

Festool nabízí pracovní nástavce a sklíčidla pro růz-

né druhy použití.

Objednací čísla příslušenství a nářadí vyhledejte,

prosím, ve svém katalogu Festool nebo na internetu

na „www.festool.com“.

8.1

Sklíčidlo CENTROTEC [4]

Rychlá výměna nástrojů se stopkou CENTROTEC.

Nástroje CENTROTEC upínejte pouze do sklí-

čidla CENTROTREC.

Při výměně noste ochranné rukavice!

8.2

Sklíčidlo BF-TI 13 [5]

Pro upínání vrtáků do 13 mm a nástrojů se stopkou.



Rázový režim se při nasazení sklíčidla automa-

ticky vypne.

Nástroj upněte do sklíčidla vystředěně.



Pro upnutí vrtáku zatáhněte pouzdro dozadu

a otočte ho ve směru hodinových ručiček, až za-

skočí.

8.3

Adaptér TI-FX [6]

Pro nasazení níže uvedených adaptérů na elektric-

ké nářadí (částečně příslušenství).



Rázový režim se při nasazení adaptéru automa-

ticky vypne.



Při nasazování adaptéru musí být tři bílé body

v jedné řadě. Příp. je nutné upínání s vnitřním

šestihranem rukou trochu pootočit, aby bylo

možné adaptér upevnit.

70 - 100 %

40 - 70 %

15 - 40 %

< 15 %

Doporučení:

 Před dalším použí-

váním akumulátor nabijte.

LED žlutá - svítí trvale

Nabíječka je připravená

k provozu.

LED zelená - rychle bliká

Akumulátor se nabíjí maximálním

proudem.

LED zelená - pomalu bliká

Akumulátor se nabíjí omezeným

proudem, lithium-iontový akumu-

látor je nabitý na 80 %.

LED zelená - svítí trvale

Nabíjení skončilo, nebo se už

znovu nespustí, protože aktuální

stav nabití je vyšší než 80 %.

LED červená - bliká

Indikace obecné chyby, např.

nedokonalý kontakt, zkrat, vadný

akumulátor.

LED červená - svítí trvale

Teplota akumulátoru překročila

přípustné mezní hodnoty.

POZOR

Poškození šroubu a/nebo obrobku



Otáčky/počet rázů a dobu rázů přizpůsobte dru-

hu šroubového spoje.

VAROVÁNÍ

Nebezpečí poranění, nebezpečí úrazu elektric-

kým proudem



Před prováděním veškerých prací na nářadí vždy

z nářadí vyjměte akumulátor!

TI 15

83

CZ



Pro upevnění adaptéru utáhněte upínací objím-

ku až nadoraz.

Úhlový nástavec DD-AS [7]

Vrtání a šroubování v pravém úhlu k nářadí (zčásti

příslušenství).

Excentrický nástavec DD-ES [8]

Šroubování blízko okraje s bity podle ISO 1173

(zčásti příslušenství).

9 Práce s nářadím

9.1

Druhy režimů

V závislosti na volbě upínání nástroje/adaptéru se

nářadí používá následujícím způsobem:

9.2

Zapnutí/vypnutí [1-2]

Stisknutí = zap, uvolnění = vyp



Tlakem na spínač zap/vyp lze plynule regulovat

otáčky/počet rázů.

Kontrolka LED

[1-4]

 svítí při stisknutém spínači

ZAP/VYP

[1-2]

.

9.3

Zásobník bitů[1-1]

Magnetický, pro uložení bitů nebo držáků bitů.

9.4

Spona na opasek [1-9]

Pro krátkodobé upevnění nářadí na pracovní oděv:

lze posouvat vpravo nebo vlevo nebo vyjmout

z akumulátoru.

9.5

Akustické výstražné signály

Při následujících provozních stavech zní akustické

výstražné signály a nářadí se vypne:

10 Údržba a ošetřování

Servis a opravy

 smí provádět pouze

výrobce nebo servisní dílny: nejbližší

adresu najdete na:

www.festool.com/Service

Používejte jen originální náhradní díly

Festool! Obj. č. na:

www.festool.com/Service

Dodržujte následující pokyny:

– Větrací otvory u elektrického nářadí musí být vol-

né a čisté, aby bylo zajištěné chlazení.

– Připojovací kontakty elektrického nářadí, nabí-

ječky a akumulátoru udržujte čisté.

Pokyny pro akumulátory

– Skladujte na suchém, chladném místě při teplotě

od 5 °C do 25 °C.

– Akumulátory chraňte před vlhkem, vodou

a horkem.

– Vybité akumulátory nenechávejte v nabíječce

déle než cca měsíc, pokud je nabíječka odpojená

od sítě. Nebezpečí hlubokého vybití!

– Pokud se lithium-iontové akumulátory skladují

delší dobu bez používání, měly by být nabité na 40

% kapacity (doba nabíjení cca 15 min).

Šroubování s rázem

– Sklíčidlo CENTROTEC WH-CE (viz kap.

8.1)

Šroubování bez rázu a vrtání bez příklepu

– Adaptér TI-FX (viz kap. 8.3)

• Úhlový nástavec DD-AS

• Excentrický nástavec DD-ES

• Stavební šroubovací nástavec DD-

DC

– Sklíčidlo BF-TI 13 (viz kap. 8.2)

VAROVÁNÍ

Nebezpečí poranění



Elektrické nářadí nasazujte na šroub pouze vy-

pnuté.

Vybitý akumulátor nebo přetížené

nářadí.

– Vyměňte  akumulátor.

– Zmírněte zatížení nářadí.

Nářadí je přehřáté.

– Po vychladnutí můžete nářadí

znovu uvést do provozu.

Lithium-iontový akumulátor je

přehřátý nebo vadný.

– Pomocí nabíječky zkontrolujte

funkčnost vychladlého akumulá-

toru.

VAROVÁNÍ

Nebezpečí poranění, nebezpečí úrazu elektric-

kým proudem



Před prováděním veškerých prací údržby

a opravách vždy z nářadí vyjměte akumulátor!



Všechny práce údržby a opravy, které vyžadují

otevření krytu motoru, smí provádět pouze auto-

rizovaný zákaznický servis.

EKAT

1

2

3

5

4

84

TI 15

CZ

– Aby nedošlo ke zkratu, měli byste akumulátor

skladovat v obalu, který je součástí dodávky.

– Výrazně kratší doba chodu na jedno nabití aku-

mulátoru signalizuje, že je akumulátor opotřebo-

vaný a je nutné ho vyměnit za nový.

11 Životní prostředí

Nářadí nevyhazujte do domovního od-

padu!

 Nářadí, příslušenství a obaly

odevzdejte k ekologické recyklaci. Do-

držujte platné národní předpisy.

Pouze EU:

 Podle evropské směrnice

2002/96/ES se musí stará elektrická zařízení třídit

a odevzdávat k ekologické recyklaci.

Staré nebo vadné akumulátory

 odevzdávejte ve

specializovaných odborných obchodech, zákaznic-

kém servisu Festool nebo úředně pověřených zaří-

zeních pro likvidaci. (Dodržujte předpisy platné ve

vaší zemi.) Akumulátory musí být při vracení vybité.

Akumulátory jsou pak předány k řádné recyklaci.

Pouze EU:

 Podle evropské směrnice 91/157/EHS

musí být vadné nebo staré akumulátory/baterie re-

cyklovány.

Informace k REACh:

 www.festool.com/reach

12 Přeprava

Množství ekvivalentu lithia obsaženého v lithium-

iontovém akumulátoru je pod příslušnou mezní

hodnotou a je zkontrolováno podle dokumentu OSN

ST/SG/AC.10/11/Rev.3 část III, odstavec 38.3. Proto

lithium-iontový akumulátor nepodléhá ani jako sa-

mostatný díl ani nasazený v nářadí národním

a mezinárodním předpisům pro přepravu nebez-

pečných látek. Předpisy pro přepravu nebezpeč-

ných látek mohou být ovšem relevantní při přepravě

většího množství akumulátorů. V tomto případě

může být nutné dodržovat zvláštní podmínky.

13 ES prohlášení o shodě

Prohlašujeme s veškerou odpovědností, že tento

výrobek je ve shodě se všemi příslušnými požadav-

ky následujících směrnic, norem nebo normativ-

ních dokumentů:

2006/42/EG, 2004/108/EG, 2011/65/EU, EN 60745-

1, EN 60745-2-1, EN 60745-2-2, EN 55014-1, EN

55014-2.

Prohlašujeme s veškerou odpovědností, že tento

výrobek je ve shodě se všemi příslušnými požadav-

ky následujících směrnic, norem nebo normativ-

ních dokumentů:

2004/108/ES, 2006/95/ES, 2011/65/EU, ES 60335-1,

ES 60335-2-29, ES 61000-3-2, ES 61000-3-3, ES

61204-3.

Festool Group GmbH & Co. KG

Wertstr. 20, D-73240 Wendlingen

Dr. Martin Zimmer

Vedoucí výzkumu, vývoje, technické dokumentace

2013-05-22

Akumulátorový rázový šrou-

bovák

Sériové č.

TI 15

496651

Rok označení CE:2011

Nabíječka

Sériové č.

TCL 3

10002345, 10004911

Rok označení CE:2013
