Konig Electronic Wireless microphone system 16 channel: TÜRKÇ E

TÜRKÇ E

Gr

İki mikrofon ve bir bilgi ekranına sahip kablosuz mikrofon sistemi. Sistem, yüksek ses

uç noktalarının sebep olduğu ses bozulmalarından kaçınmak için özel bir ses sınırlayıcı

kompresör ile donatılmıştır. Tek bir kanala sahip sıradan sistemler bile karışma yaparken aynı

odanın içinde 8 sistemi problemsiz bir şekilde kullanın.

Alcının bölümler

1. POWER: AÇ/KAPAT düğmesi

2. SELECT: 3, 4 veya 5. düğmelerin kullanımı için alıcı A ve B arasında geçiş yapın

3. SET: fonksiyon ayarı, frekans ayarı veya önceden programlı kanallar için düğme

4. UP: önceden programlı kanalların yukarı yönlü frekans ayarı veya yukarı yönlü kanal

seçimi için düğme

5. DOWN: önceden programlı kanalların aşağı yönlü frekans ayarı veya aşağı yönlü kanal

seçimi için düğme

6. EKRAN: alıcı A ve B için ayrı

7. SES KONTROL: alıcı A ve B için ayrı

8. ANTEN: alıcı A ve B için ayrı anten

9. ANTEN KONNEKTÖRÜ: anten A ve B'nin bağlanması için

10. DENGESİZ SES ÇIKIŞI: karışık sinyal (A+B) veya alıcı A ve B'nin ayrı sinyali için 6,35 mm çıkış

11. DENGELİ SES ÇIKIŞI: kanal A ve B için ayrı XLR çıkışları

82

TÜRKÇ E

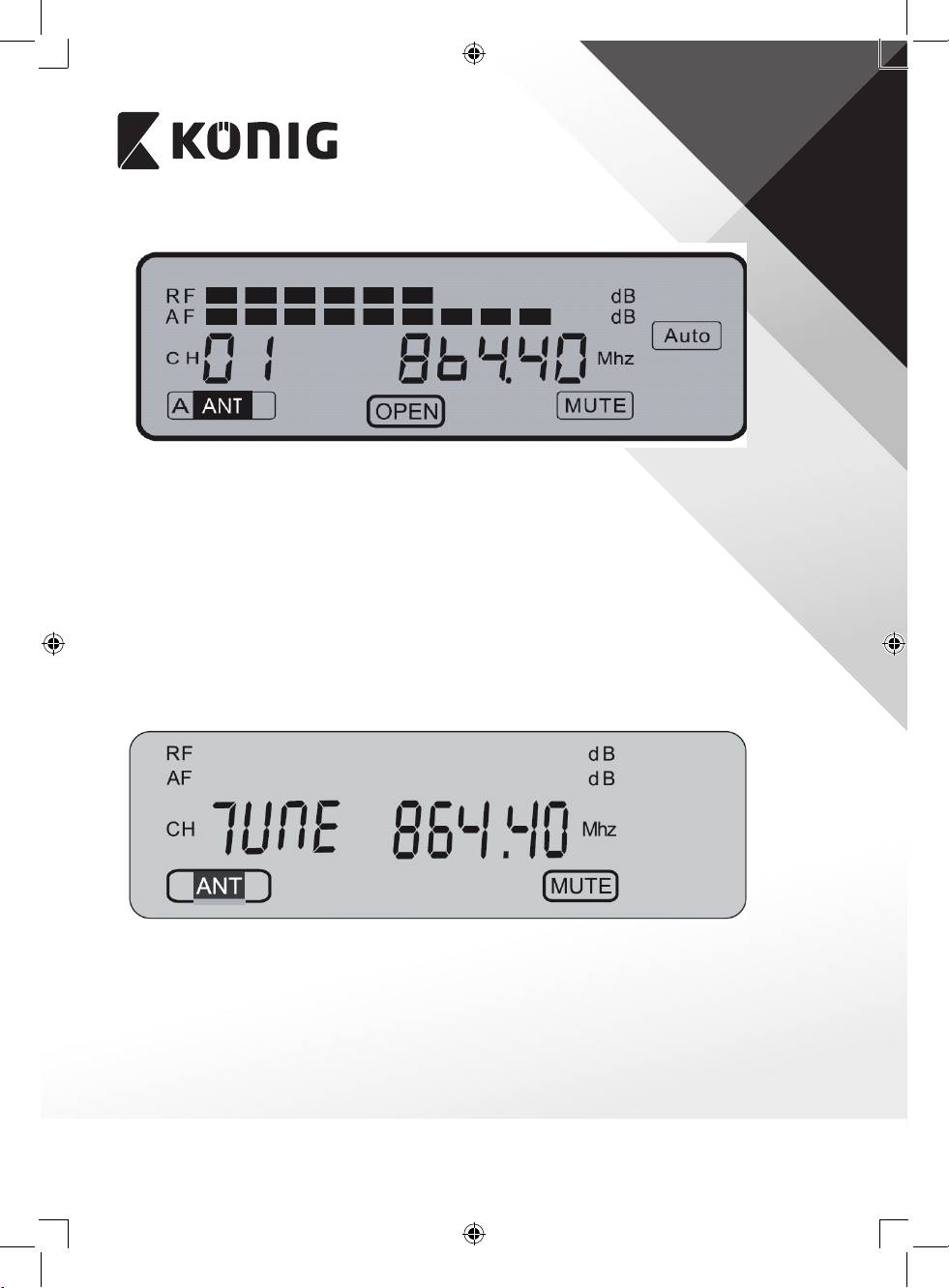

Tanım LCD ekran alıcı

• RF: Alınan mikrofon sinyalinin gücünü gösterir

• AF: Mikrofonun ses sinyal seviyesini gösterir

• CH01: Seçilen önceden ayarlı kanal

• A ANT: Mikrofonun sinyalini alan anten (alıcı A için A ve alıcı B için B)

• 864,40 Seçilen önceden ayarlı kanal frekansı

• OPEN (ACIN): Fonksiyon düğmeleri 2-5'in kullanımı için hangi alıcının (ekran) seçildiğini

gösterir

• AUTO

Mikrofonun kapatıldığını gösterir. Ayrıca ekranda gösterilen frekanstaki

(OTOMATİK):

mikrofonla bağlantı olmadığı zamanda görünür

• MUTE

Alıcıdan miksere veya amplifikatöre ses çıkışı yok çünkü mikrofon kapatılmış

(SESSİZ):

veya sinyal alınamıyor

• TUNE

Manüel frekans ayarı veya önceden programlı kanallar arasında geçiş yapmak

(FREKANS

için SELECT düğmesine (2) basın. Manüel ayarda frekansı, MHz'lik adımlarla

AYAR):

seçmek mümkündür. Aralık 840,00MHz'den 868,00MHz'ye kadardır. Bu

özellik 840,000 MHz'den 868,00 MHz'ye kadar olan frekans bandındaki diğer

kablosuz mikrofonların kullanılmasını sunar. Not: Size sağlanan mikrofonlar

863,00 MHz'den 865,00 MHz'ye kadar önceden programlanmıştır

ÖNEMLİ NOT: Frekansların kullanımının yerel kanunlara uygun olduğundan emin olmak ve

diğer kullanıcılarla parazite neden olmadığından emin olmak kullanıcının sorumluluğudur.

83

TÜRKÇ E

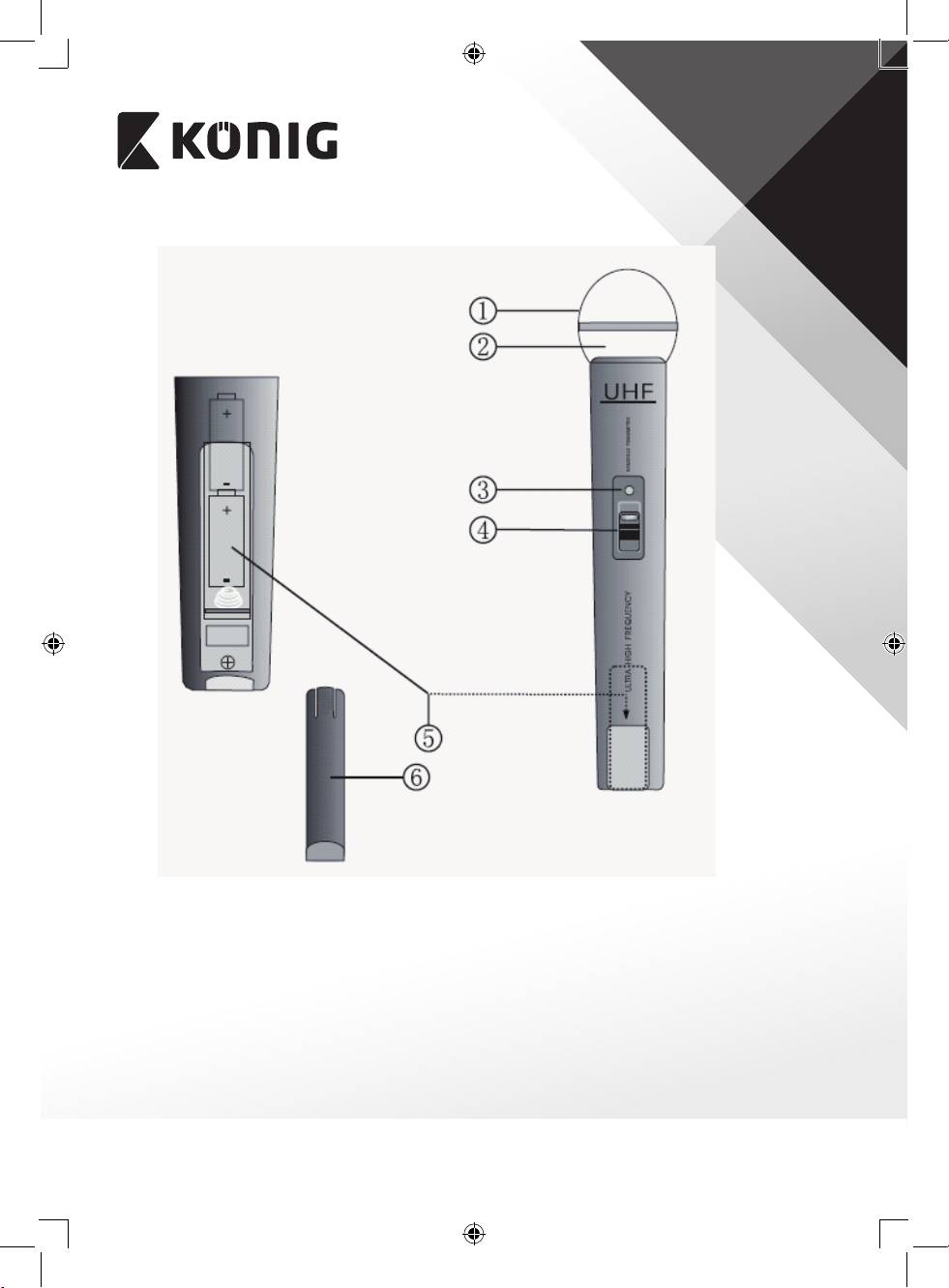

Açıklama mkrofon

1. IZGARA: İç mikrofon öğesini kaplar ve korur

2. MİKROFON ÖĞESİ (iç): Ses sinyalini toplar

3. GÜÇ/PİL GÖSTERGESİ: Açık olduğunda yanıp söner ve pil bitiyorken sürekli olarak yanar

4. AÇMA/KAPAMA DÜĞMESİ ON (AÇIK), MUTE (SESSİZ) (orta pozisyon) veya OFF (KAPALI)

olmak üzere 3 Pozisyon

5. PİL YUVASI: 2x AA pil için

6. PİL KAPAĞI: Pil yuvasına erişimi sağlar

84

TÜRKÇ E

Kanal seçm mkrofon

Çalıtırma

1. Optimum sinyal alışı için antenleri dik tutun.

2. 6,35 mm fişlere sahip bağlantı kablosunu alıcının çıkışına ve mikser veya amplifikatörün

girişine bağlayın. Veya XLR kablosu ile (dahil değil) alıcıyı kanal başına (A/B) bir mikser

veya amplifikatöre bağlayın.

3. AC/DC adaptörün CD fişini alıcının arka kısmındaki DC girişine bağlayın. Güç fişine bir

duvar prizine bağlayın ve alıcıyı açın.

4. Mikrofonun pil yuvasını açın ve kutup işaretlerine göre 2x AA pilleri yerleştirin ve bir

kanalseçin.

5. Pil yuvasını kapattıktan sonra AÇ/KAPAT anahtarını kullanarak mikrofonu açın.

6. Sistem kullanıma hazır.

Özellkler

Frekans bandı: UHF 840–868 MHz

Önceden ayarlı frekans: UHF 863–865 MHz

Verici gücü: 10 mW

Dinamik aralık: >90 dB

Toplam harmonik bozulma: <0,5%

Frekans Tepkisi: 40 Hz–15 KHz, ±3 dB

Modülasyon: FM

Ses çıkış seviyesi: 0–400 mV

Güç kaynağı: 230–240 V AC, 17 V DC

Güç tüketimi: 4 W

S/N oranı: >90 dB

Batarya: 4x AA 1,5 V

Pil ömrü: 4–6 saat

85

TÜRKÇ E

Güvenlk önlemler:

DİKKAT

ELEKTRİK ÇARPMA RİSKİ

Elektrik çarpma riskini azaltmak için servis gerekli olduğunda bu ürün SADECE uzman bir

AÇMAYIN

teknisyen tarafından açılmalıdır.

Bir sorun meydana geldiğinde ürünün elektrik ve diğer aygıtlarla olan bağlantısını kesin.

Ürünü su veya neme maruz bırakmayın.

Koruyucu Bakım:

Ürünü sadece kuru bir bezle temizleyin.

Temizlik solventleri veya aşındırıcılar kullanmayın.

Garant:

Ürün üzerindeki değişiklikler veya modifikasyonlar ya da ürünün hatalı kullanılmasından kaynaklanan ürün hasarlarında garanti

geçersizdir veya sorumluluk Kabul edilmez.

Genel:

Tasarımlar ve özellikler önceden haber verilmeksizin değiştirilebilir.

Tüm logolar, markalar ve ürün adları ticari markalardır veya ilgili sahiplerinin kayıtlı ticari markalarıdır ve bundan dolayı böyle

geçerlidir.

Dkkat:

Bu ürün bu işaretle işaretlenmiştir. Bu, eski elektrikli ve elektronik ürünlerin genel evsel atıklarla karıştırılmaması gerektiği

anlamına gelmektedir. Bu ürünler için ayrı bir toplama sistemi mevcuttur.

Bu ürün tüm Avrupa Birliği üye ülkeleri için geçerli olan ilgili tüm yönetmelikler ve yönergelere uygun olarak üretilmiş ve tedarik

edilmiştir. Ayrıca satıldığı ülkedeki tüm geçerli şartnameler ve yönetmeliklere uygundur.

Talep edilmesi durumunda resmi belgelendirme sağlanabilir. Bu aşağıdakileri içerir ancak bunlarla sınırlı değildir: Uygunluk Beyanı

(ve ürün kimliği), Malzeme Güvenliği Veri Sayfası, ürün test raporu.

Lütfen destek için müşteri hizmetleri masamızla irtibat kurun:

web sitesi aracılığıyla: http://www.nedis.com/en-us/contact/contact-form.htm

e-posta aracılığıyla: service@nedis.com

telefonla: +31 (0)73-5993965 (mesai saatlerinde)

NEDIS B.V., De Tweelng 28, 5215 MC ’s-Hertogenbosch, HOLLANDA

86
