Úvod

Bezdrátový mikrofonní systém se dvěma mikrofony a informačním displejem. Tento systém je

vybaven speciálním kompresorem-omezovačem (limitérem) zvuku, který zabraňuje zkreslení

vlivem vysokých špiček zvuku. Použití 8 systémů v jedné místnosti nepředstavuje žádný

problém, zatímco u běžných systémů s 1 kanálem dochází ke vzájemnému rušení.

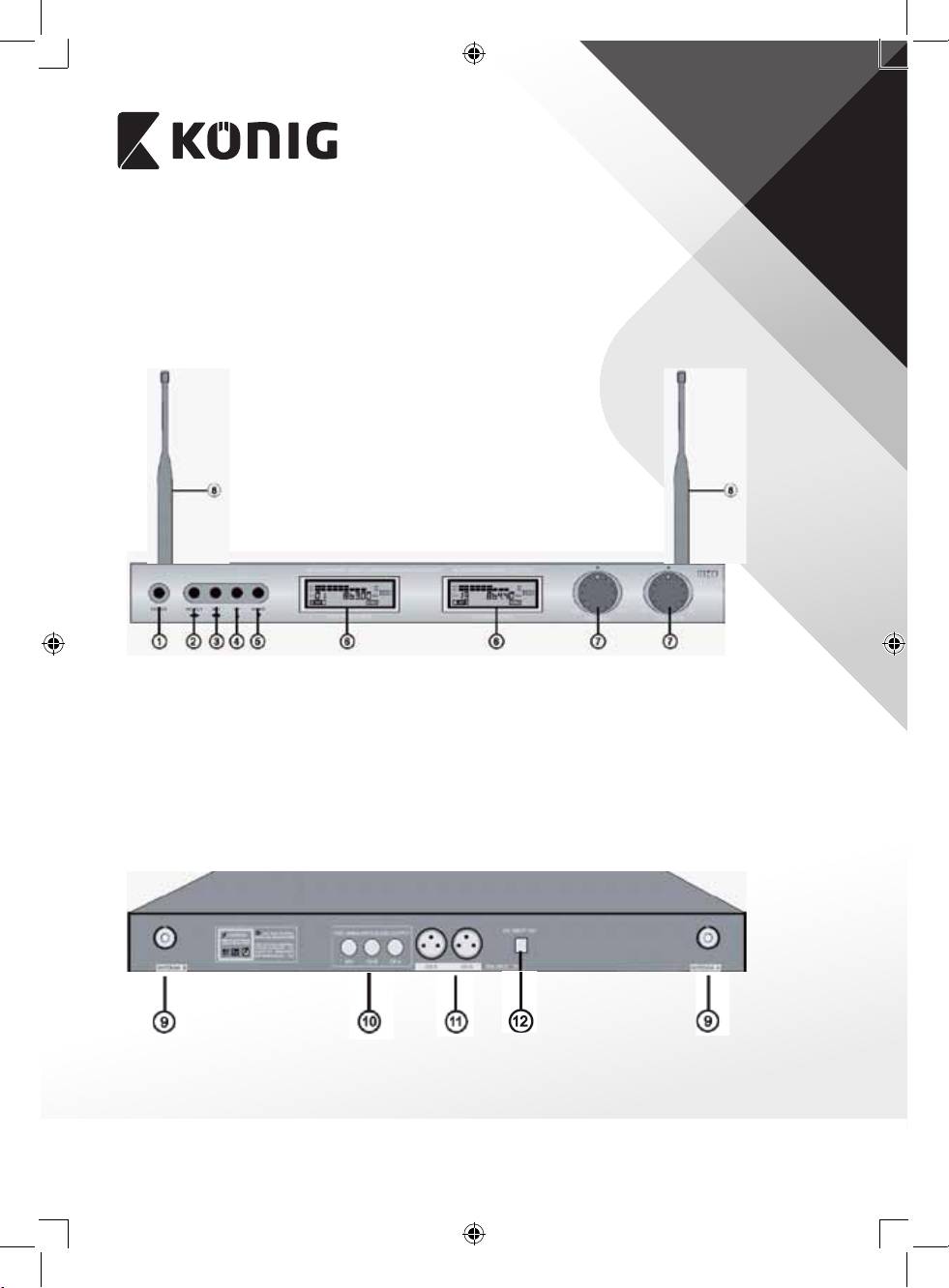

Popis prijímace

1. POWER: Zap/vyp vypínač

2. SELECT: pro prepínání mezi prijímacem A a B pro použití tlacítek 3, 4 nebo 5

3. SET: tlacítko pro nastavení funkce, ladění nebo predem naprogramované kanály

4. UP: tlacítko pro ladění směrem nahoru nebo volbu kanálu z predem naprogramovaných

kanálu směrem nahoru

5. DOWN: tlacítko pro ladění směrem dolu nebo volbu kanálu z predem naprogramovaných

kanálu směrem dolu

6. DISPLEJ: samostatný displej pro prijímac A a B

7. OVLADAC HLASITOST: samostatný ovladac pro prijímac A a B

8. ANTÉNA: samostatná anténa pro prijímac A a B

9. KONEKTOR ANTÉNY: pro pripojení antény A a B

10. NESYMETRICKÝ AUDIO VÝSTUP: 6,35mm výstup smíšeného signálu (A+B) nebo

samostatného signálu prijímace A a B

52

ČE SKY

11. SYMETRICKÝ AUDIO VÝSTUP: samostatný XLR výstup signálu prijímace A a B

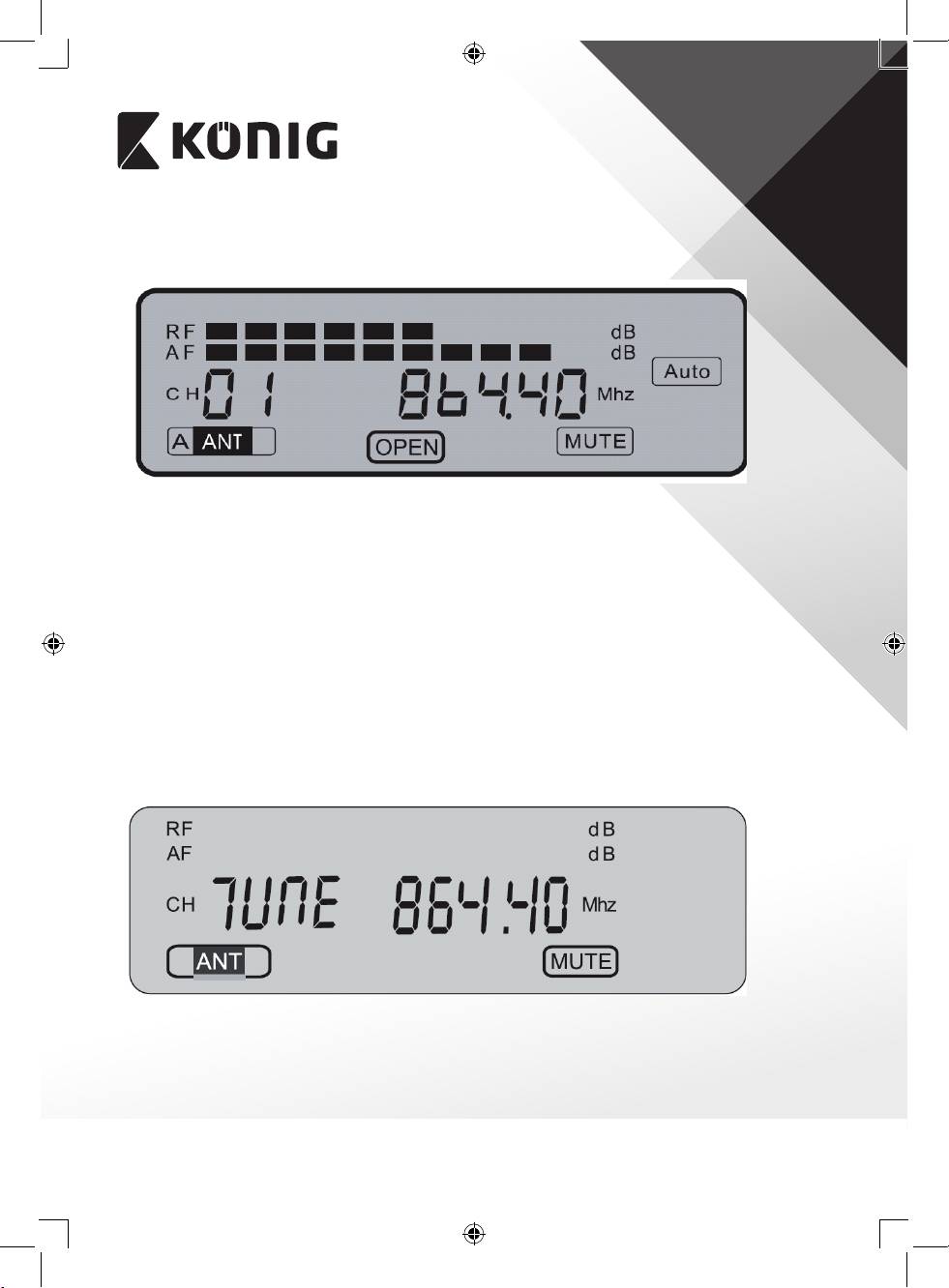

Popis přijímače s LCD displejem

• RF: Zobrazuje intenzitu přijímaného signálu mikrofonu

• AF: Zobrazuje úroveň audio signálu mikrofonu

• CH01: Zvolený předem naprogramovaný kanál

• A ANT: Anténa, která přijímá signál mikrofonu (A pro přijímač A a B pro

přijímač B)

• 864.40: Frekvence zvoleného předem naprogramovaného kanálu

• OPEN (OTEVŘÍT): Ukazuje, který přijímač (displej) je zvolen pro použití funkčních

tlačítek 2–5

• AUTO

Signalizuje, že je mikrofon vypnutý. Zobrazí se rovněž tehdy, když na

(AUTOMATICKY):

frekvenci zobrazené na displeji neexistuje žádné spojení s mikrofonem

• MUTE (ZTLUMIT): Není k dispozici žádný audio výstup přijímače do mixážního pultu

nebo zesilovače, protože je mikrofon vypnutý nebo není přijímán

signál mikrofonu

53

ČE SKY

• TUNE (NALADIT): Stiskněte tlačítko SELECT (2) pro přepnutí mezi manuálním laděním

nebo výběrem z předem naprogramovaných kanálů. Při manuálním

ladění je možno vybírat frekvenci po krocích 0,05MHz. Rozsah je

840,00MHz až 868,00MHz. Tato funkce umožňuje použití jiných

bezdrátových mikrofonů pracujících ve frekvenčním pásmu od

840,00MHz do 868,00MHz. Poznámka: dodávané mikrofony jsou

předem naprogramované na rozsah 863,00MHz až 865,00MHz

DŮLEŽITÉ UPOZORNĚNÍ: Je povinností uživatele zjistit, zda používané frekvence vyhovují

místním předpisům a zda nejsou příčinou vzájemného rušení s jinými uživateli.

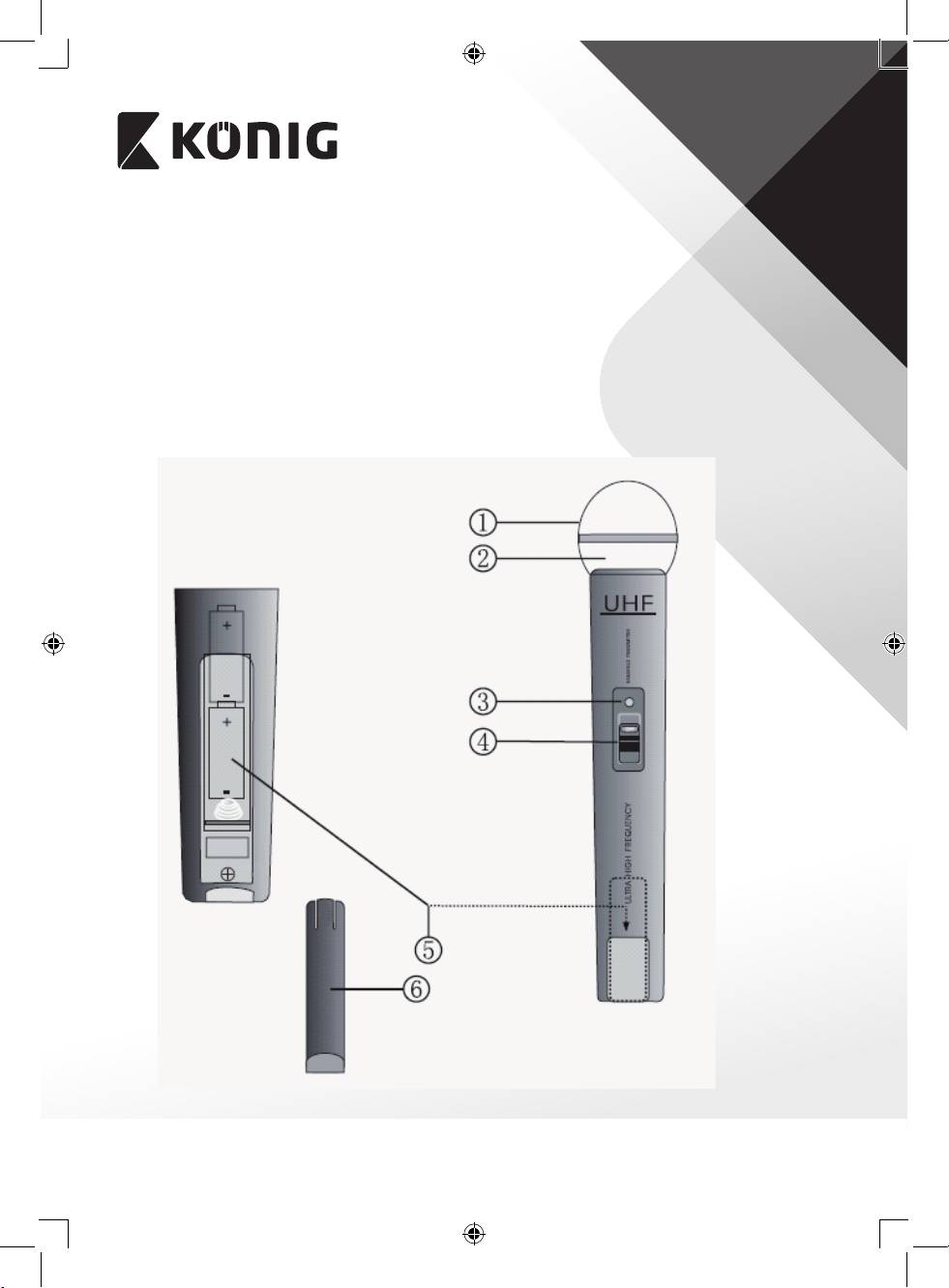

Popis mikrofonu

1. MŘÍŽKA: Zakrývá a chrání vnitřní mikrofonní hlavu

54

ČE SKY

2. MIKROFONNÍ HLAVA (uvnitř): Snímá audio signál

3. INDIKÁTOR ZAPNUTÍ/STAVU BATERIE: Při zapnutí jednou blikne, a když je baterie vybitá,

trvale svítí

4. VYPÍNAČ NAPÁJENÍ: 3 polohy: ON (ZAPNUTO), MUTE (ZTLUMENÍ) (prostředni poloha)

nebo OFF (VYPNUTO)

5. PROSTOR PRO BATERIE: Pro 2 baterie typu AA

6. KRYT PROSTORU PRO BATERIE: Umožňuje přístup k prostoru pro baterie

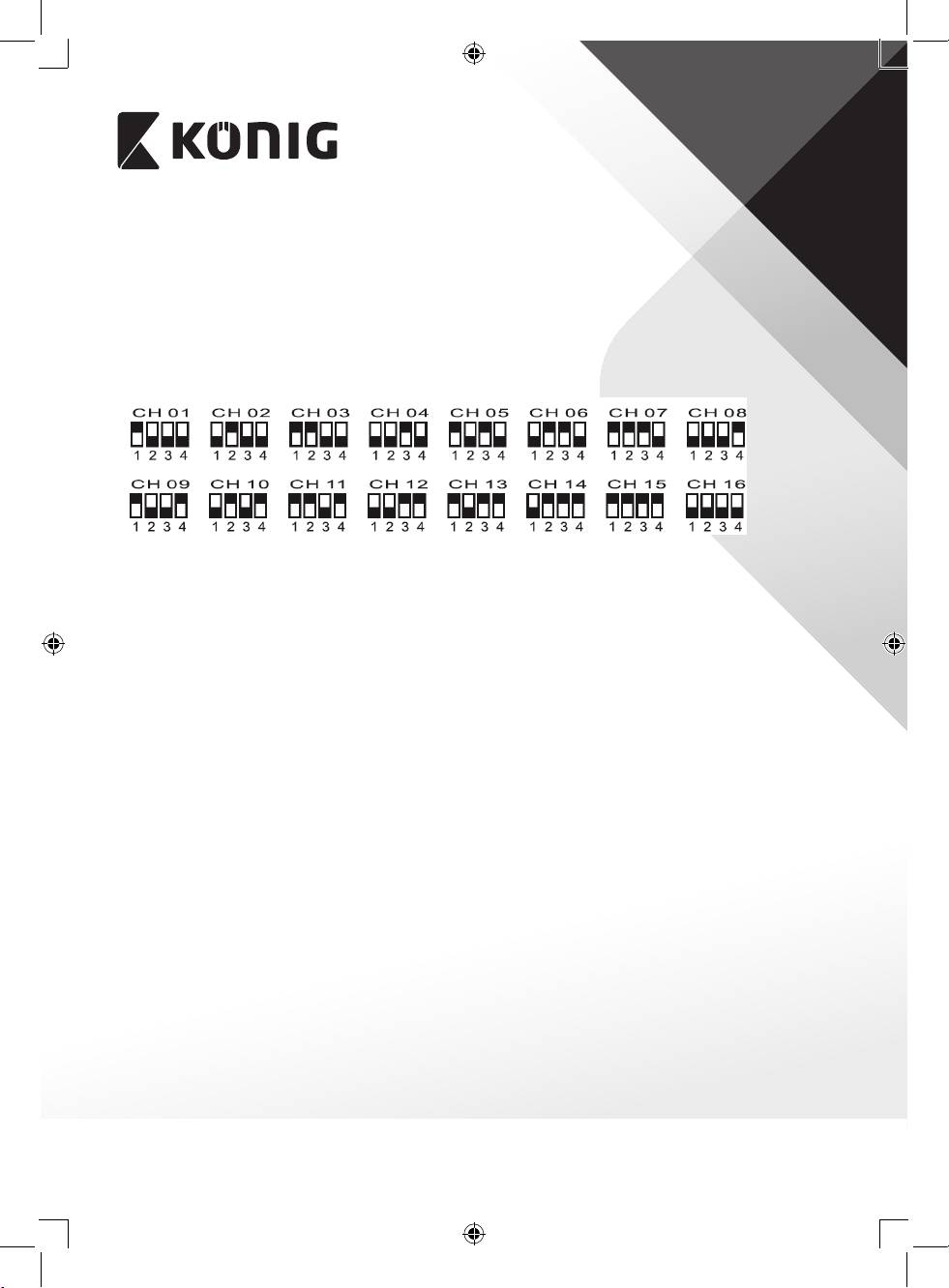

Mikrofon s volbou kanálu

Použití

1. Pro optimální příjem signálu z mikrofonu umístěte antény tak, aby směřovaly přímo

nahoru.

2. Připojte připojovací kabel s 6,35mm konektory k výstupu z přijímače a k mixážnímu

pultu nebo zesilovači. Přijímač můžete také připojit pomocí XLR kabelu (není součástí

příslušenství) pro každý kanál (A/B) k mixážnímu pultu nebo zesilovači.

3. Připojte konektor DC síťového adaptéru ke vstupu DC na zadní straně přijímače. Připojte

zástrčku napájecího kabelu do síťové zásuvky a zapněte přijímač pomocí vypínače

napájení.

4. Otevřete prostor pro baterie v mikrofonu a vložte do něj 2 baterie AA tak, aby byla

dodržena správná polarita. Vyberte kanál.

5. Po uzavření prostoru pro baterie mikrofon pomocí vypínače napájení ZAP/VYP zapněte.

6. Systém je připraven k použití.

Specikace

Frekvenční pásmo: UHF 840–868 MHz

Předem naprogramovaná frekvence: UHF 863–865 MHz

Vysílací výkon: 10 mW

Dynamický rozsah: >90 dB

Celkové harmonické zkreslení: <0,5%

Frekvenční odezva: 40 Hz–15 kHz, ±3 dB

Modulace: FM

Úroveň audio výstupu: 0–400 mV

Zdroj napájení: 230–240 V AC (střídavé), 17 V DC (stejnosměrné)

Příkon: 4 W

55

ČE SKY

Poměr signálu k šumu: >90 dB

Baterie: 4x AA 1,5 V

Životnost baterií: 4–6hodiny

Bezpečnostní opatření:

UPOZORNĚNÍ

NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM

Abyste snížili riziko úrazu elektrickým proudem, měl by být vpřípadě potřeby tento výrobek

NEOTEVÍRAT

otevřen POUZE autorizovaným technikem.

Dojde-li kporuše, odpojte zařízení odnapájení a od ostatních zařízení.

Nevystavujte zařízení působení vody nebo vlhkosti.

Údržba:

Kčištění používejte pouze suchý hadřík.

Nepoužívejte čisticí rozpouštědla ani abrazivní čisticí prostředky.

Záruka:

Za změny, úpravy nebo poškození zařízení vdůsledku nesprávného zacházení není nesena zodpovědnost a není na ně poskytována

záruka.

Obecné upozornění:

Design a specikace výrobku mohou být změněny bez předchozího upozornění.

Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem.

Upozornění:

Tento výrobek je označen tímto symbolem. To znamená, že se s výrobkem musí zacházet jako s nebezpečným elektrickým

a elektronickým odpadem a nelze jej po skončení životnosti vyhazovat s běžným domácím odpadem. Pro likvidaci těchto

výrobků existují zvláštní sběrné systémy.

Tento produkt byl vyroben a je dodáván v souladu se všemi příslušnými nařízeními a směrnicemi platnými ve všech členských státech

Evropské Unie. Splňuje také veškeré relevantní specikace a předpisy státu, ve kterém se prodává.

Ociální dokumentaci lze získat na vyžádání. Patří sem např: Prohlášení o shodě (a identikace produktu), materiálový bezpečnostní

list, zpráva o testování produktu.
