Konig Electronic Wireless microphone system 16 channel: SUOMI
SUOMI: Konig Electronic Wireless microphone system 16 channel
SUOMI
Johdanto
Langaton mikrofonijärjestelmä kahdella mikrofonilla ja näytöllä. Järjestelmässä on erityinen
ääntä rajoittava kompressori korkeiden äänien aiheuttamien vääristymien välttämiseksi.
Kahdeksaa järjestelmää voidaan käyttää ongelmitta samassa huoneessa, kun puolestaan
tavallisten järjestelmien yksi ainut kanava aiheuttaa häiriötä.

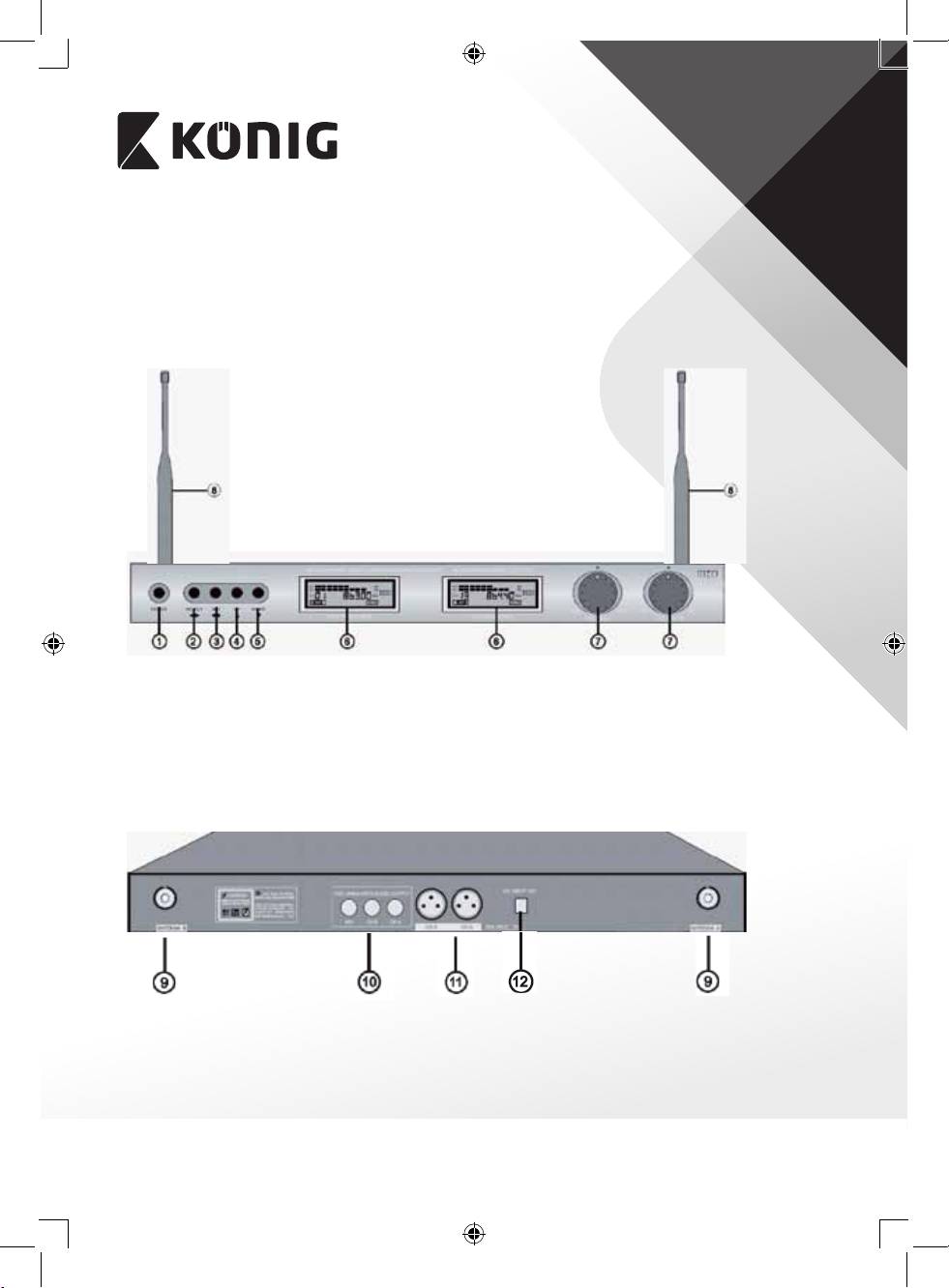

Vastaanottimen kuvaus
1. POWER: Virtakytkin
2. SELECT: vastaanottimen A ja B välinen kytkin painikkeen 3, 4 tai 5 käyttöä varten
3. SET: toiminnon asetuspainike, viritys tai ohjelmien esiohjelmointi
4. UP: virityspainike ylös tai esiohjelmoitujen kanavien valintapainike ylös
5. DOWN: virityspainike alas tai esiohjelmoitujen kanavien valintapainike alas
6. NÄYTTÖ: erillinen vastaanottimille A ja B
7. ÄÄNENVOIMAKKUUDEN SÄÄDIN: erillinen vastaanottimille A ja B
8. ANTENNI: erillinen antenni vastaanottimille A ja B
9. ANTENNIN LIITIN: antennien A ja B liittämistä varten
10. TASAPAINOITTAMATON AUDIOLÄHTÖ: 6,35mm lähtö miksattua signaalia (A+B) tai
vastaanottimen A ja B erillistä signaalia varten
11. TASAPAINOITETTU AUDIOLÄHTÖ: erillinen XLR-lähtö vastaanottimen A ja B
42
SUOMI

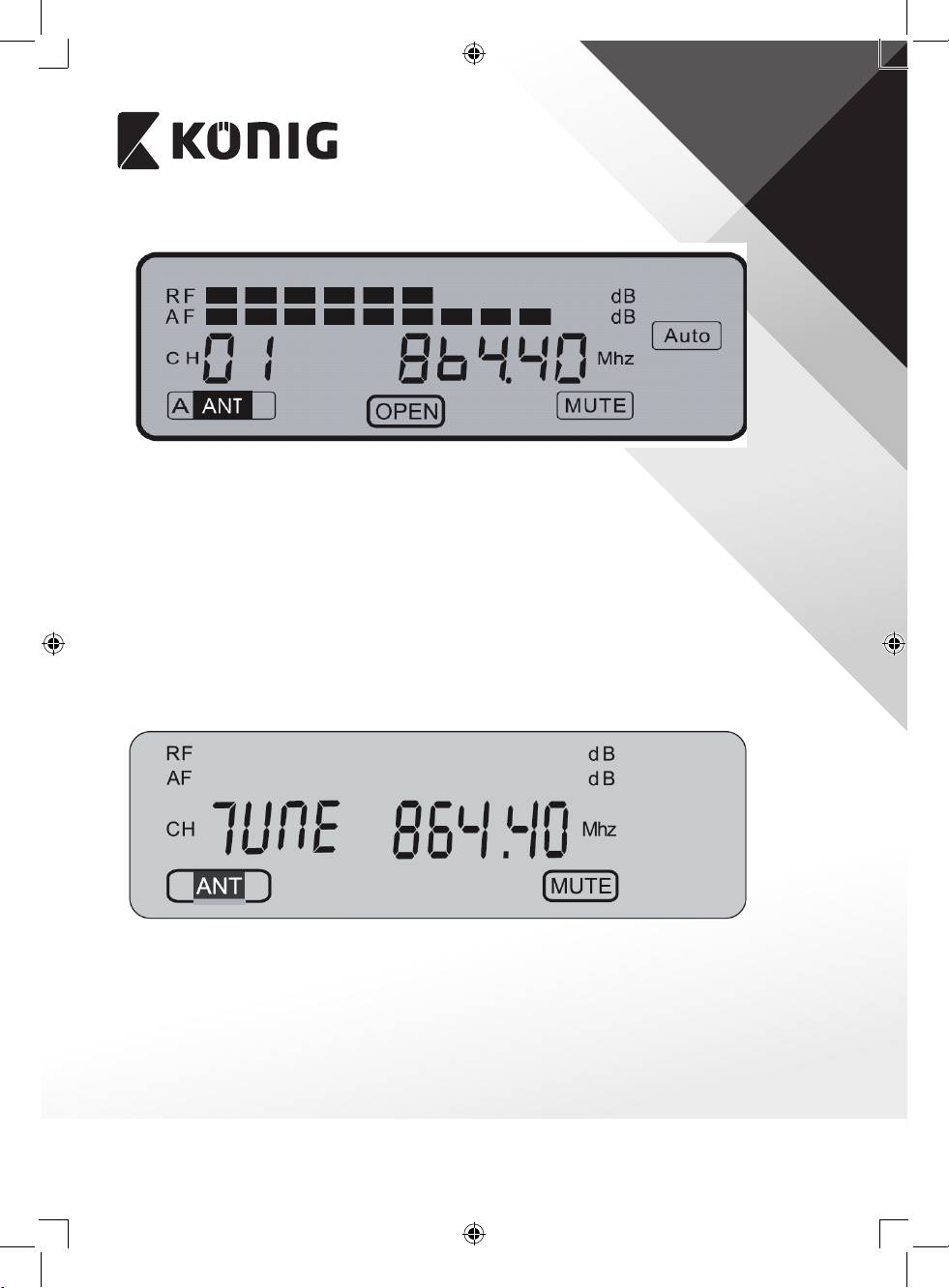

Vastaanottimen LCD-näytön kuvaus
• RF: Osoittaa mikrofonin vastaanottaman signaalin voimakkuuden
• AF: Osoittaa mikrofonin vastaanottaman audiosignaalitason
• CH01: Valittu esiohjelmoitu kanava
• A ANT: Mikrofonin signaalin vastaanottava antenni (A vastaanottimelle A ja B
vastaanottimelle B)
• 864.40: Valitun esiohjelmoidun kanavan taajuus
• OPEN (AUKI): Osoittaa mikä vastaanotin (näyttö) on valittu toimintopainikkeille 2–5
• AUTO
Osoittaa, että mikrofoni on sammutettu. Tulee näkyviin myös silloin,
(AUTOMAATTINEN):
kun mikrofonin yhteyttä ei ole näytön taajuudella
• MUTE (MYKISTYS): Vastaanottimen audiolähtöä mikseriin tai vahvistimeen ei ole, koska
mikrofoni on sammutettu tai mikrofonin vastaanottoa ei ole
• TUNE (VIRITYS): Paina SELECT -painiketta (2) siirtyäksesi manuaaliseen viritystilaan
tai esiohjelmoitujen kanavien valintatilaan. Manuaalisella virityksellä
voidaan valita taajuus 0,05MHz astein. Taajuusväli on 840,00MHz–
868,00MHz. Kyseinen ominaisuus mahdollistaa muiden langattomien
mikrofonien käytön taajuusvälillä 840,00MHz–868,00MHz. Huom.
Tuotteen mikrofonit on esiohjelmoitu taajuusvälille 863,00MHz–
865,00MHz
TÄRKEÄ HUOMAUTUS: Käyttäjän vastuulla on varmistaa, että käyttötaajuudet täyttävät
paikalliset määräykset ja etteivät ne aiheuta häiriötä muille käyttäjille.
43
SUOMI

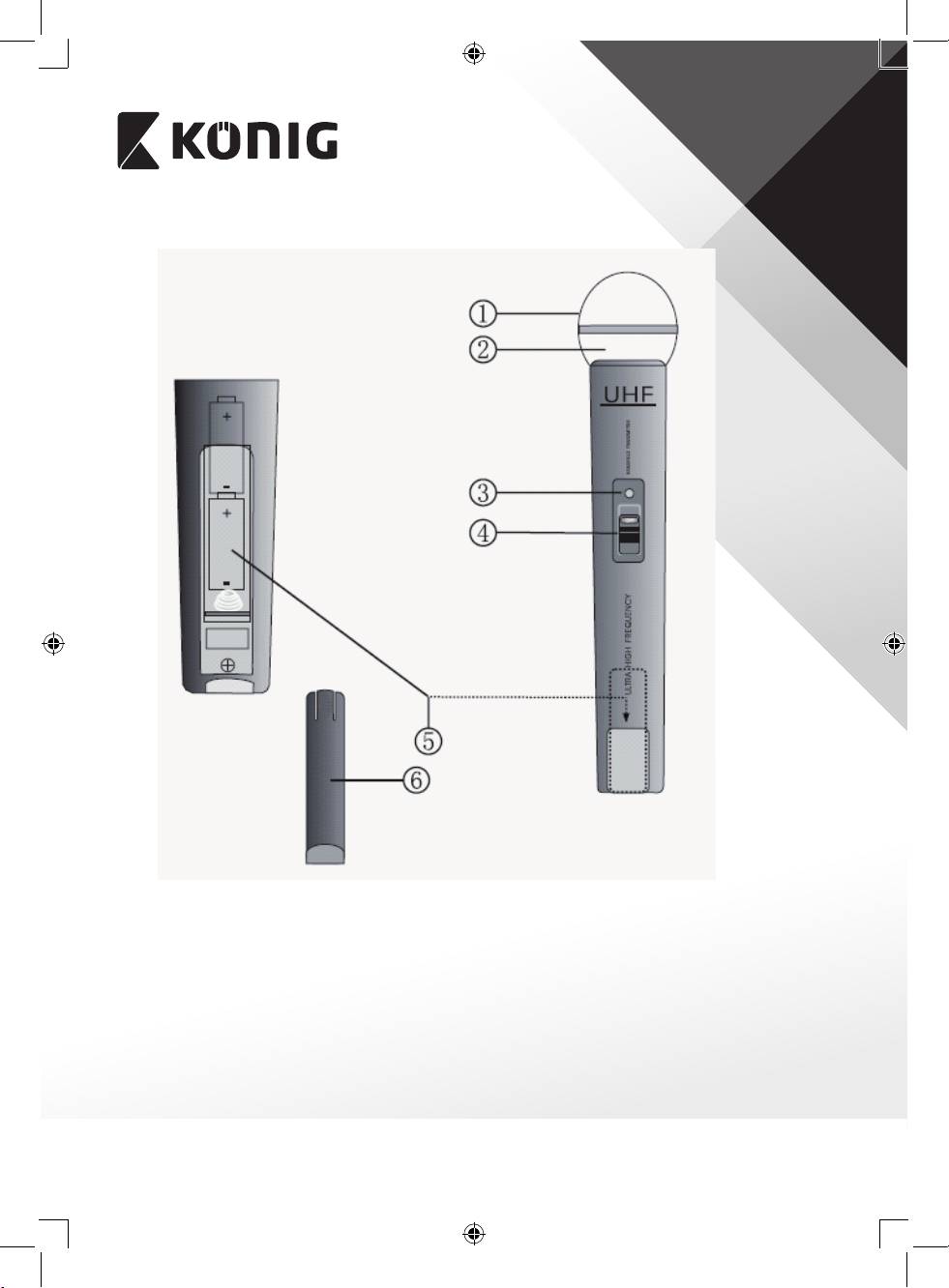

Mikrofonin kuvaus
1. RITILÄ: Suojaa sisäistä mikrofonia
2. MIKROFONI (sisällä): Vastaanottaa audiosignaalin
3. VIRRAN/PARISTOVIRRAN MERKKIVALO: Vilkkuu virran ollessa päällä ja palaa vakiona
silloin, kun paristovirta on loppumaisillaan
4. ON/OFF-VIRTAKYTKIN: 3 asentoa: ON (PÄÄLLÄ), MUTE (MYKISTYS) (keskiasento) ja OFF
(POIS PÄÄLTÄ)
5. PARISTOKOTELO: 2x AA-paristolle
6. PARISTOKOTELON KANSI: Paristokoteloon paasee avaamalla kotelon kannen
44
SUOMI
Mikrofonin kanavan valinta
Käyttö
1. Vedä antennit ylös suoriksi mikrofonin optimaalisen signaalin vastaanoton
mahdollistamiseksi.
2. Liitä liitosjohto 6,35mm pistokkeilla vastaanottimen ja mikserin tai vahvistimen lähtöihin.
Liitä vaihtoehtoisesti vastaanotin kanavan (A/B) XLR-kaapelilla (ei kuulu pakkaukseen)
mikseriin tai vahvistimeen.
3. Liitä AC/DC-sovittimen DC-pistoke vastaanottimen sisällä olevaan DC-syöttöön. Liitä
pistoke seinäpistokkeeseen ja kytke vastaanotin päälle virtakytkimellä.
4. Avaa mikrofonin paristokotelo ja aseta 2x AA -paristoa napaisuusmerkintöjen mukaisesti.
Valitse kanava.
5. Kytke mikrofoni päälle paristokotelon sulkemisen jälkeen ON/OFF-virtakytkimellä.
6. Järjestelmä on valmis käytettäväksi.
Tekniset tiedot
Taajuusväli: UHF 840–868 MHz
Esiohjelmoitu taajuus: UHF 863–865 MHz
Siirtoteho: 10 mW
Dynaaminen alue: >90 dB
Harmoninen kokonaissärö: <0,5%
Taajuusvaste: 40 Hz–15 KHz, ±3 dB
Modulaatio: FM
Audion lähtötaso: 0–400 mV
Virtalähde: 230–240 V AC, 17 V DC
Tehonkulutus: 4 W
S/N-suhde: >90 dB
Paristo: 4x AA 1,5 V
Pariston käyttöikä: 4–6 tuntia
45
SUOMI
Turvallisuustoimenpiteet:
VAROITUS
SÄHKÖISKUVAARA
Sähköiskun riskin pienentämiseksi, AINOASTAAN valtuutettu huoltohenkilö saa avata tämän
ÄLÄ AVAA
laitteen huoltoa varten.
Jos ongelmia ilmenee, irrota laite verkkovirrasta ja muista laitteista.
Älä altista laitetta vedelle ja kosteudelle.
Huolto:
Puhdista ainoastaan kuivalla liinalla.
Älä käytä liuottimia tai hankausaineita.
Takuu:
Takuu ja vastuuvelvollisuus mitätöityvät, jos tuote vaurioituu siihen tehtyjen muutoksien tai sen väärinkäytön takia.
Yleistä:
Muutoksia malliin ja teknisiin ominaisuuksiin voidaan tehdä ilmoituksetta.
Kaikki logot, merkit ja tuotenimet ovat niiden vastaavien omistajien tuotemerkkejä tai rekisteröityjä tuotemerkkejä ja niitä on
käsiteltävä sellaisina.
Huomio:
Tämä tuote on merkitty tällä symbolilla. Se merkitsee, ettei käytettyjä sähkö- tai elektronisia tuotteita saa hävittää
kotitalousjätteen mukana. Kyseisille tuotteille on olemassa erillinen keräysjärjestelmä.
Tämä tuote on valmistettu ja toimitettu noudattaen kaikkia sitä koskevia asetuksia ja direktiivejä, jotka ovat voimassa kaikissa
Euroopan unionin jäsenvaltioissa. Se täyttää myös kaikki myyntimaassa sovellettavat vaatimukset ja määräykset.
Viralliset asiakirjat ovat saatavilla pyynnöstä. Asiakirjoihin sisältyvät seuraavat, mutta näihin rajoittumatta:
Vaatimustenmukaisuusvakuutus (ja tuotteen tunniste), käyttöturvallisuustiedote, tuotteen testiraportti.
Saat neuvoja ottamalla yhteyttä asiakaspalveluumme:
verkkosivun kautta: http://www.nedis./-/ota-yhteytta/yhteyslomake.htm
sähköpostilla: service@nedis.com
puhelimitse: +31 (0)73-5993965 (toimistoaikoina)
NEDIS B.V., De Tweeling 28, 5215 MC’s-Hertogenbosch, ALANKOMAAT
