Introdução

Sistema de microfones sem os com dois microfones e um visor informativo. O sistema está

equipado com um compressor limitador da voz especial para evitar a distorção provocada

por picos de som elevado. Possibilidade de utilizar 8 sistemas numa sala sem problemas,

onde os sistemas normais com 1 canal apenas interferem.

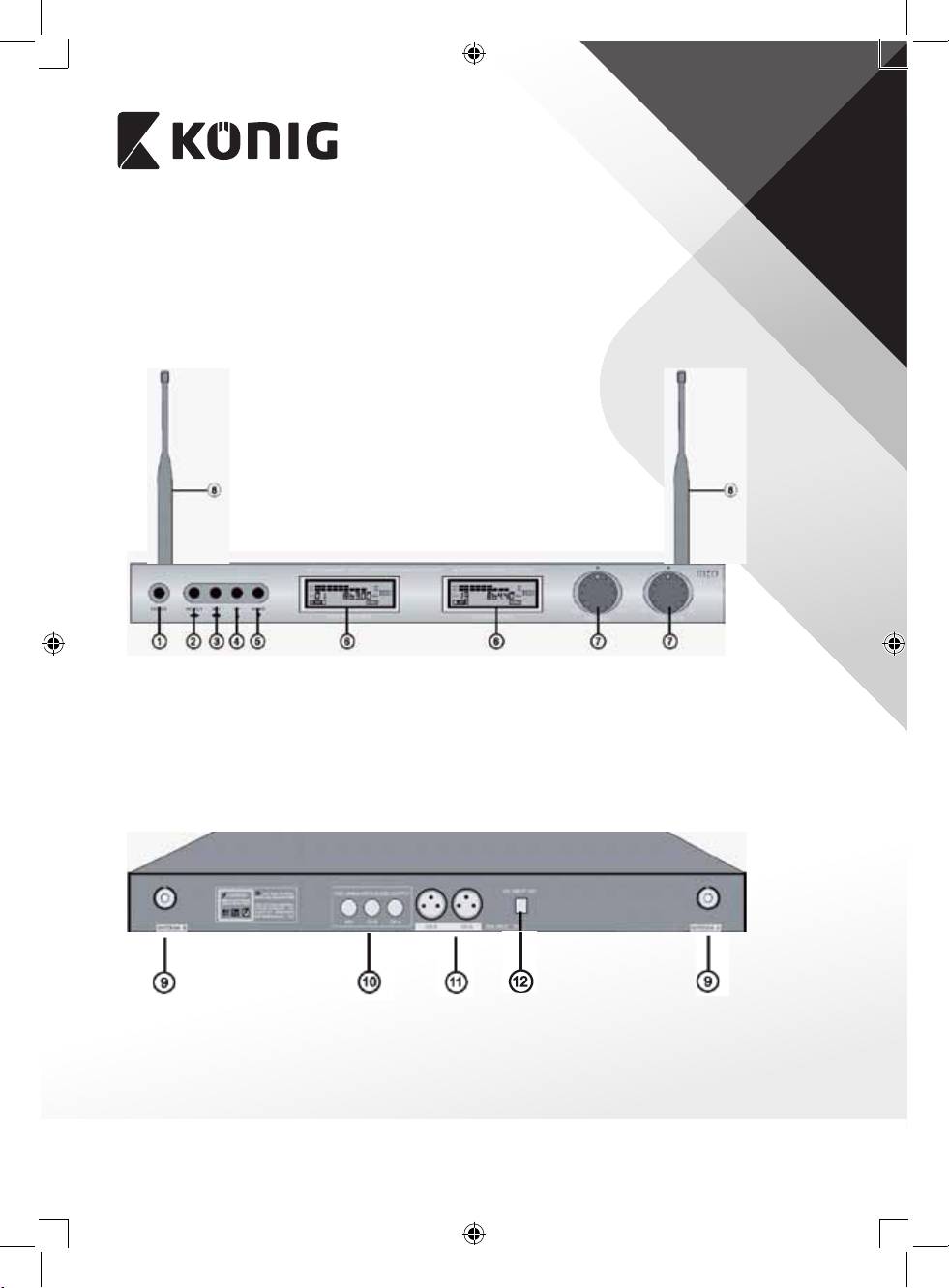

Descrição do receptor

1. POWER: Botão ligar/desligar

2. SELECT: alternar entre o receptor A e o B para utilizar os botões 3, 4 ou 5

3. SET: botão para conguração de funções, sintonização ou canais pré-programados

4. UP: botão para sintonização ou selecção ascendente de canais pré-programados

5. DOWN: botão para sintonização ou selecção descendente de canais pré-programados

6. VISOR: independente para o receptor A e B

7. CONTROLO DO VOLUME: independente para o receptor A e B

8. ANTENA: antena independente para o receptor A e B

9. CONECTOR DA ANTENA: para ligação da antena A e B

10. SAÍDA DE ÁUDIO SEM EQUÍLIBRIO: saída de 6,35 mm para o sinal misturado (A+B) ou sinal

independente do receptor A e B

11. SAÍDA DE ÁUDIO EQUILIBRADO: saídas XLR independentes para os canais A e B

32

PORTUGUÊS

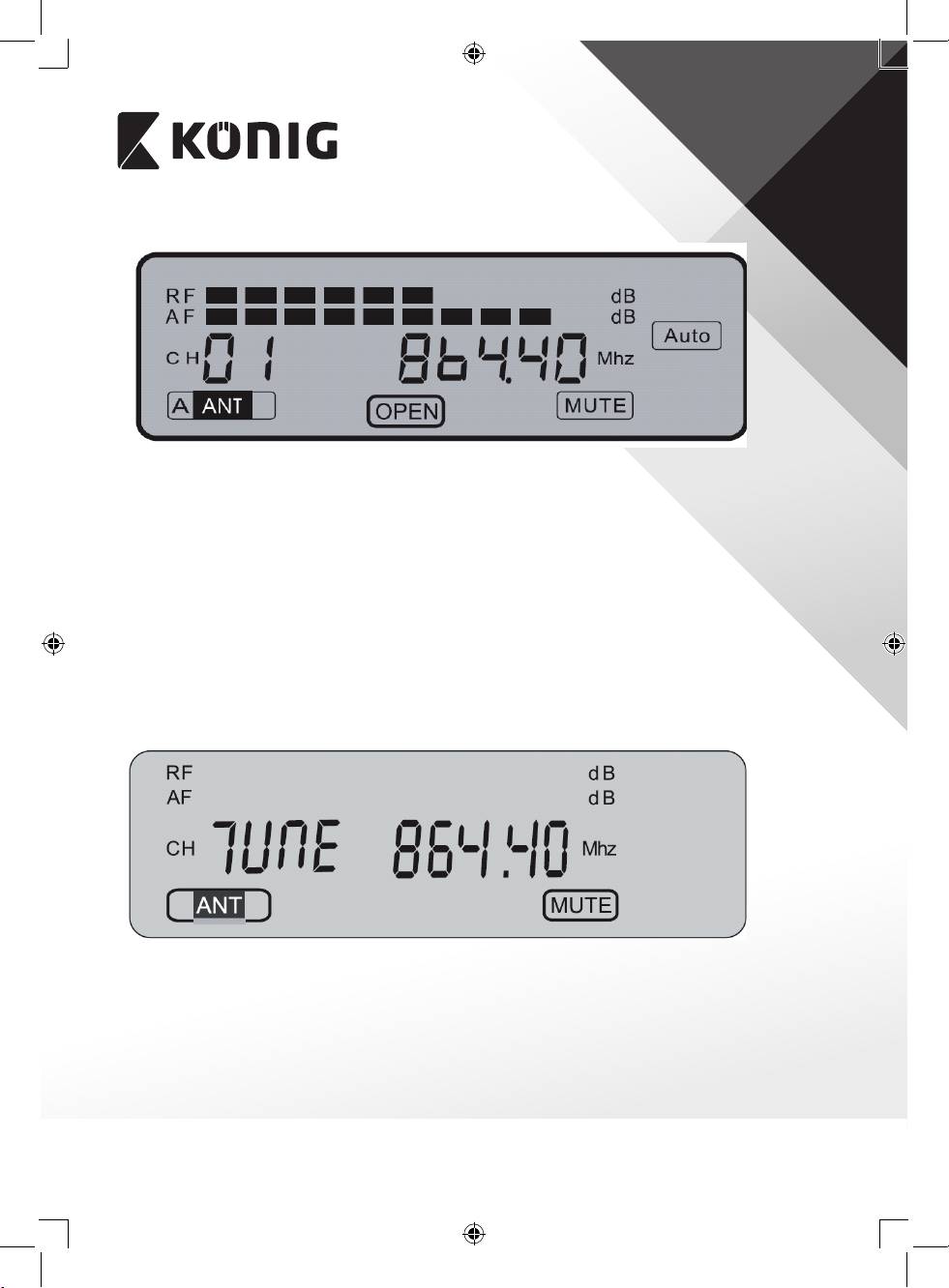

Descrição do visor LCD do receptor

• RF: Mostra a força do sinal do microfone recebido

• AF: Mostra o nível do sinal de áudio do microfone

• CH01: Canal pré-programado seleccionado

• A ANT: A antena que recebe o sinal do microfone (A para o receptor A e B para o

receptor B)

• 864.40: Frequência do canal pré-programado seleccionado

• OPEN (ABRIR): Mostra o receptor (visor) que está seleccionado para a utilização dos

botões de função 2 a 5

• AUTO

Mostra que o microfone está desligado. Também aparece quando não há

(AUTOMÁTICO):

qualquer ligação com o microfone na frequência mostrada no visor

• MUTE

Não há saída de áudio do receptor para o misturador ou amplicador

(SEMSOM):

porque o microfone está desligado ou não há recepção

• TUNE

Premir o botão SELECT (2) para alternar entre a sintonização manual

(SINTONIZAR):

ou os canais pré-programados. Com a sintonização manual é possível

seleccionar a frequência em patamares de 0,05 MHz. O intervalo de

variação é de 840 MHz a 868 MHz. Esta característica permite utilizar

outros microfones sem os a funcionar na banda de frequências

compreendida entre 840 MHz e 868 MHz. Nota: os microfones fornecidos

estão pré-programados de 863 MHz a 865 MHz

33

PORTUGUÊS

AVISO IMPORTANTE: É da responsabilidade do utilizador assegurar que a utilização de

frequências está em conformidade com as normas locais e não provoca interferência com

outros utilizadores.

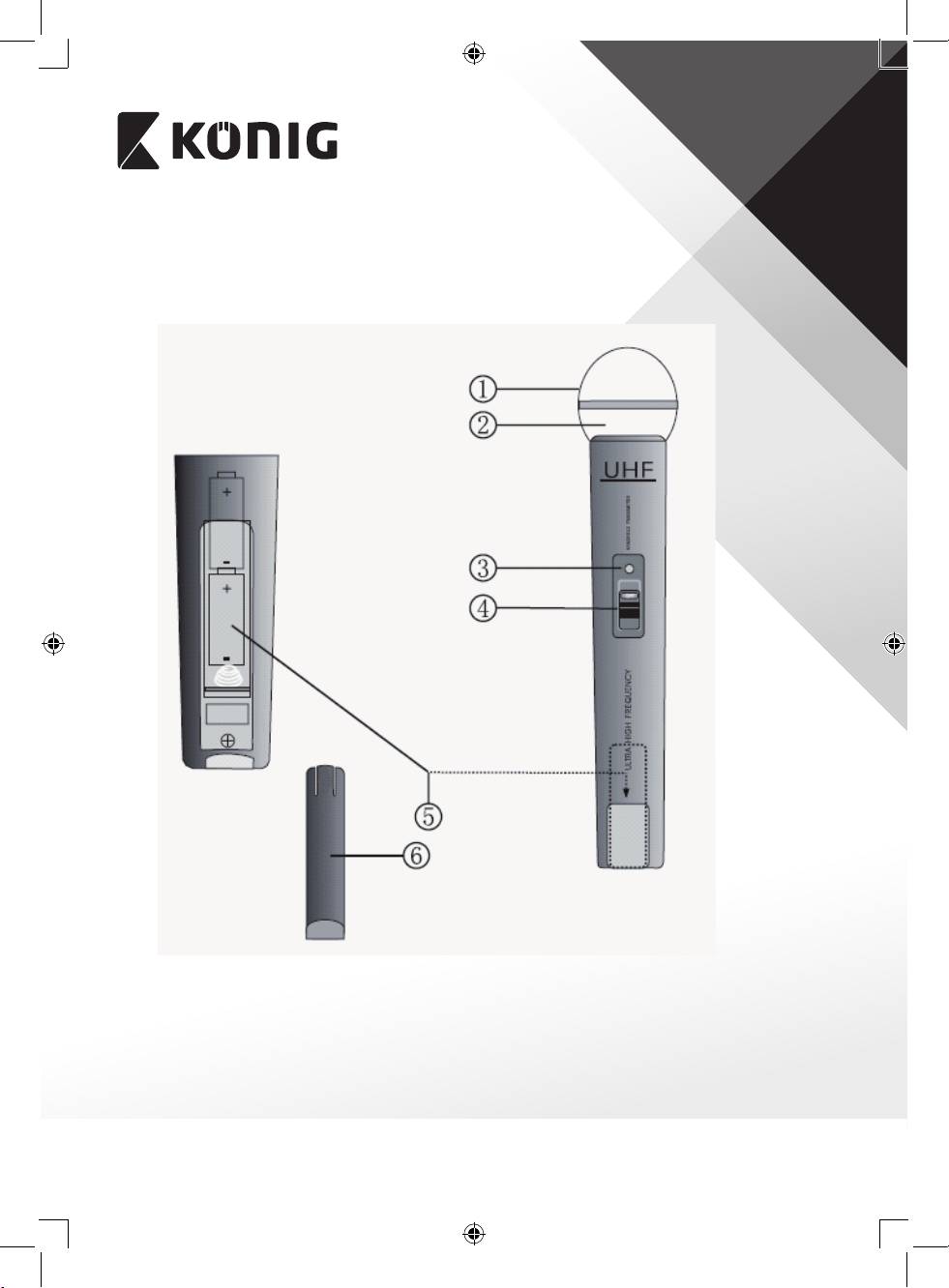

Descrição do microfone

1. GRELHA: tapa e protege o elemento interno do microfone

2. ELEMENTO DO MICROFONE (interior): capta o sinal de áudio

3. INDICADOR DE ALIMENTAÇÃO/BATERIA: pisca uma vez quando há corrente e ca

constante quando a bateria está a car sem energia

4. INTERRUPTOR LIGAR/DESLIGAR: 3 posições para ON (LIGAR), MUTE (SEM SOM) (posição

intermédia) ou OFF (DESLIGAR)

34

PORTUGUÊS

5. COMPARTIMENTO DAS BATERIAS: para 2x baterias AA

6. TAMPA DO COMPARTIMENTO DAS BATERIAS: a sua remoção permite aceder ao

compartimento das baterias

Ligação do microfone

Funcionamento

1. Colocar a antena direita para obter uma recepção óptima.

2. Ligar o cabo de conexão com as chas de 6,35 mm à saída do receptor e à entrada do

misturador ou amplicador. Ou ligar o receptor com o cabo XLR (não incluído) por canal

(A/B) a um misturador ou amplicador.

3. Ligar a cha CC do adaptador CA/CC à entrada CC localizada na parte posterior do

receptor. Ligar a cha de alimentação a uma tomada de parede e activar o receptor.

4. Abrir o compartimento das baterias do microfone e colocar 2x baterias AA no seu interior,

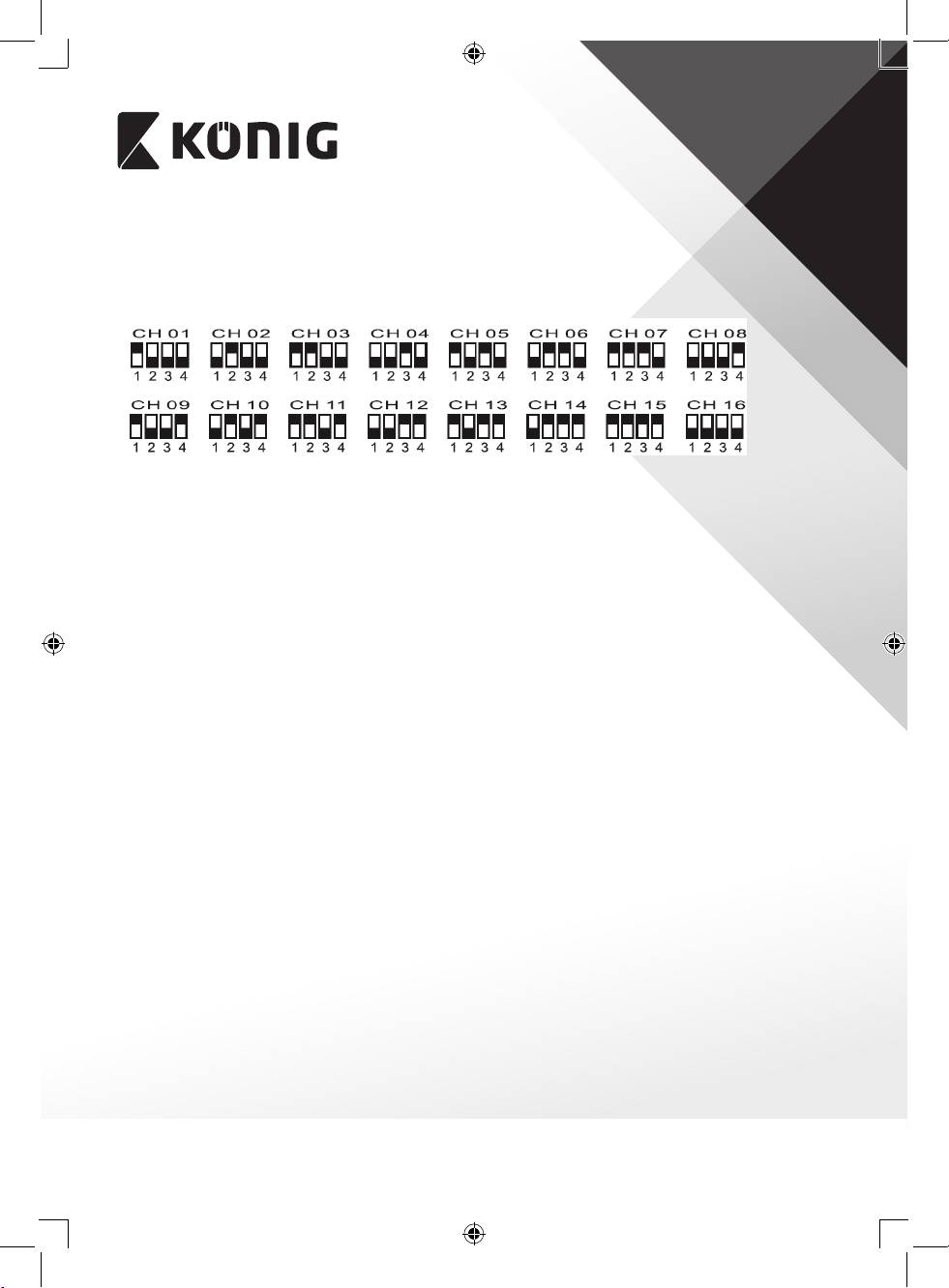

de acordo com os símbolos de polaridade e seleccionar um canal.

5. Depois do compartimento das baterias estar fechado, utilizar o interruptor LIGAR/

DESLIGAR para activar o microfone.

6. O sistema está pronto para ser utilizado.

Especicações

Banda de frequências: entre 840 e 868 MHz UHF

Frequência pré-programada: entre 863 e 865 MHz UHF

Potência de transmissão: 10 mW

Gama dinâmica: >90 dB

Distorção harmónica total: <0,5%

Resposta em frequência: entre 40 Hz e 15 kHz, ±3 dB

Modulação: FM

Nível de saída de áudio: 0–400 mV

Fonte de alimentação: entre 230 e 240 V CA, 17 V CC

Consumo de energia: 4 W

Relação sinal/ruído: >90 dB

Bateria: 4x AA de 1,5 V

Duração da bateria: entre 4 e 6 horas

35

PORTUGUÊS

Precauções de segurança:

CUIDADO

RISCO DE CHOQUE ELÉCTRICO

Quando necessitar de reparação e para reduzir o risco de choque eléctrico, este produto deve

NÃO ABRIR

APENAS ser aberto por um técnico autorizado.

Desligar o produto da tomada de alimentação e outro equipamento se ocorrer um problema.

Não expor o produto à água ou humidade.

Manutenção:

Limpar apenas com um pano seco.

Não utilizar solventes de limpeza ou produtos abrasivos.

Garantia:

Não é aceitável qualquer garantia ou responsabilidade devidas a alterações e modicações no produto ou de danos causados pela

utilização incorrecta deste produto.

Geral:

Os designs e as especicações estão sujeitos a alteração sem aviso.

Todos os logótipos, marcas ou logótipos de marcas e nomes de produtos são marcas registadas dos respectivos proprietários e são

reconhecidas como tal neste documento.

Atenção:

Este produto encontra-se marcado com este símbolo. Signica que os produtos eléctricos e electrónicos usados não

devem ser misturados com o lixo doméstico geral. Existe um sistema de recolha separado para estes produtos.

Este produto foi fabricado e fornecido em conformidade com todos os regulamentos e directivas relevantes, válidos para todos os

estados membros da União Europeia. Além disso, está em conformidade com todas as especicações e regulamentos aplicáveis no

país de venda.

Mediante pedido, será disponibilizada documentação formal. Isto inclui, mas não se limita a: Declaração de conformidade (e

identidade do produto), cha de dados de segurança de material e relatório de teste do produto.
