Konig Electronic Wireless microphone system 16 channel: ΕΛΛΗΝΙΚA
ΕΛΛΗΝΙΚA: Konig Electronic Wireless microphone system 16 channel
ΕΛΛΗΝΙΚA
Εισαγωγή
Ασύρματο σύστημα μικροφώνου με δύο μικρόφωνα και μια οθόνη πληροφοριών. Το
σύστημα διαθέτει ειδικό συμπιεστή περιορισμού φωνής για την αποφυγή παραμόρφωσης
λόγω στάθμης κορυφής. Χρησιμοποιήστε 8 συστήματα σε ένα δωμάτιο χωρίς κανένα
πρόβλημα. Αντιθέτως, τα κοινά συστήματα 1 μόνο καναλιού δημιουργούν παρεμβολές.

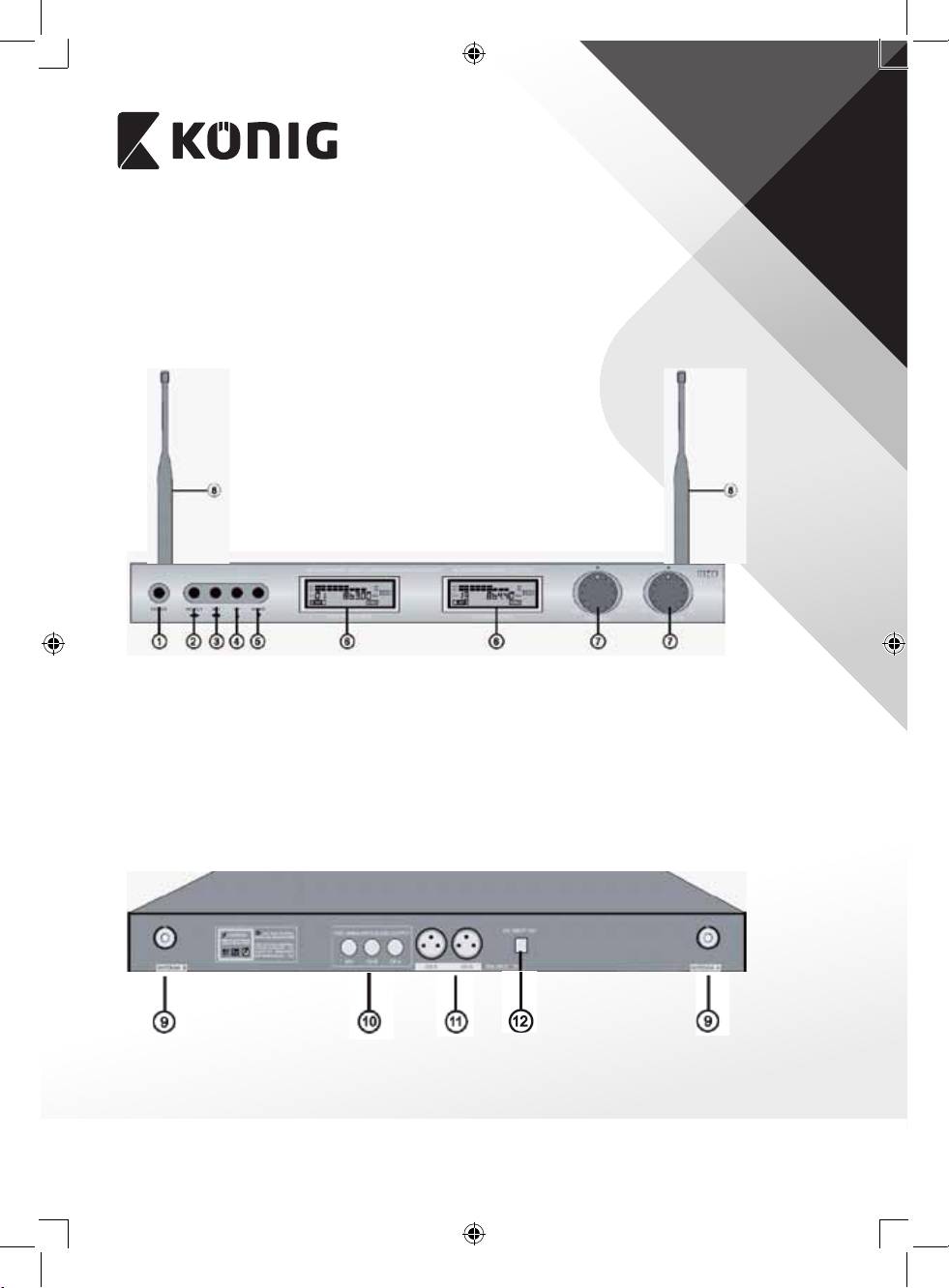

Περιγραφή δέκτη
1. POWER: Κουμπί ενεργοποίησης/απενεργοποίησης
2. SELECT: εναλλαγή μεταξύ του δέκτη A και του δέκτη B για τη χρήση των κουμπιών 3, 4 ή 5
3. SET: κουμπί ρύθμισης λειτουργιών, συντονισμού ή προεπιλεγμένων καναλιών
4. UP: κουμπί συντονισμού στον επόμενο σταθμό ή επιλογής του επόμενου καναλιού για τα
προεπιλεγμένα κανάλια
5. DOWN: κουμπί συντονισμού στον προηγούμενο σταθμό ή επιλογής του προηγούμενου
καναλιού για τα προεπιλεγμένα κανάλια
6. ΟΘΟΝΗ: ξεχωριστή για τους δέκτες A και B
7. ΚΟΥΜΠΙ ΕΝΤΑΣΗΣ ΗΧΟΥ: ξεχωριστό για τους δέκτες A και B
8. ΚΕΡΑΙΑ: ξεχωριστή κεραία για τους δέκτες A και B
9. ΥΠΟΔΟΧΗ ΚΕΡΑΙΑΣ: για σύνδεση της κεραίας A και B
10. ΜΗ ΙΣΟΡΡΟΠΗΜΕΝΗ ΕΞΟΔΟΣ ΗΧΟΥ: έξοδος 6,35mm για μικτό σήμα (A+B) ή ξεχωριστό
σήμα των δεκτών A και B
62
ΕΛΛΗΝΙΚA
11. ΙΣΟΡΡΟΠΗΜΕΝΗ ΕΞΟΔΟΣ ΗΧΟΥ: ξεχωριστή έξοδος XLR για τα κανάλια A & B

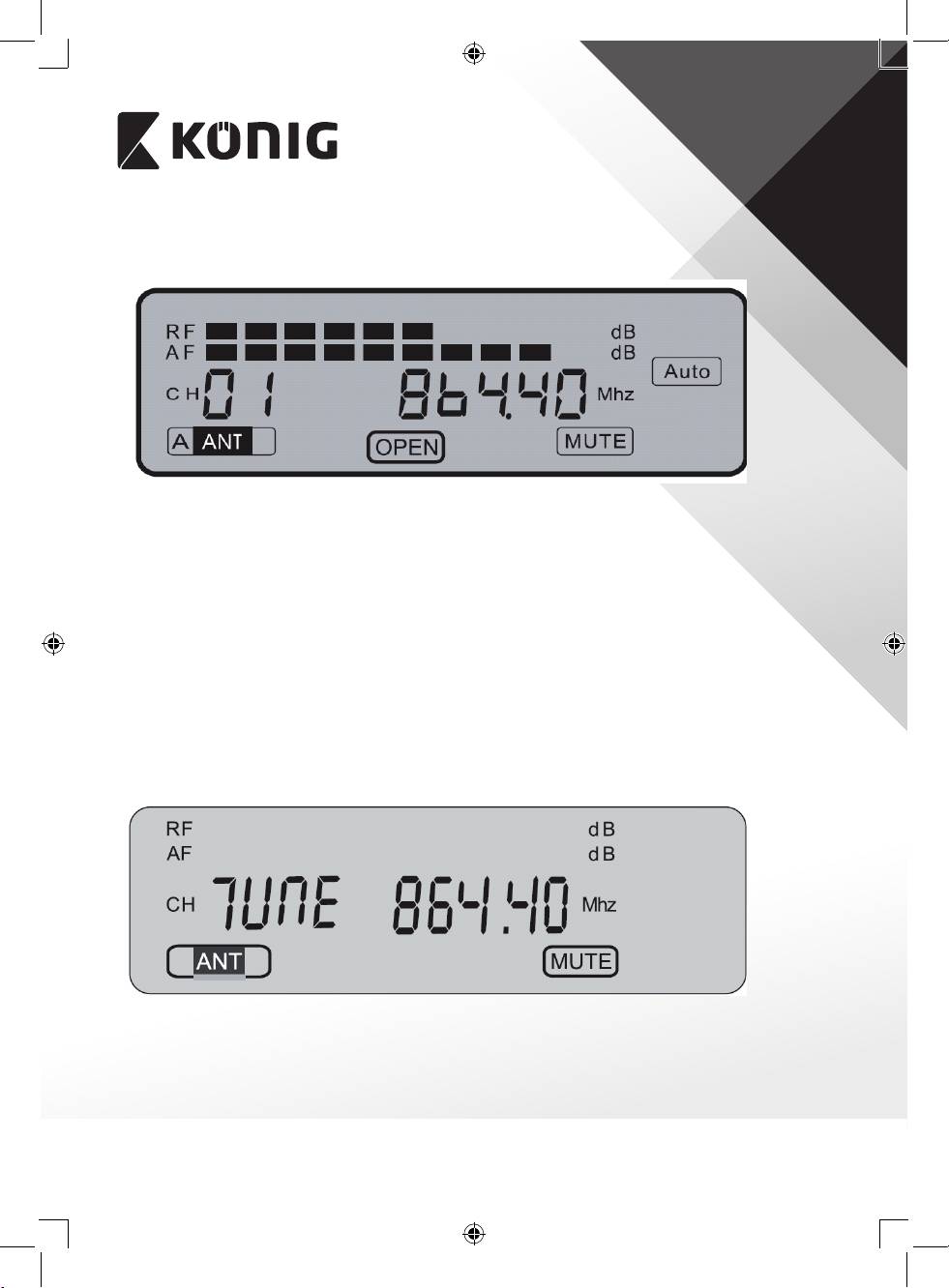

Περιγραφή δέκτη οθόνη LCD
• RF: Προβάλλει την ισχύ του σήματος που λαμβάνεται από το μικρόφωνο
• AF: Προβάλλει τη στάθμη σήματος ήχου του μικροφώνου
• CH01: Για επιλογή ενός προεπιλεγμένου καναλιού
• A ANT: Η κεραία η οποία λαμβάνει το σήμα του μικροφώνου (A για το δέκτη
A και B για το δέκτη B)
• 864.40: Συχνότητα του προεπιλεγμένου καναλιού που έχει επιλεγεί
• OPEN (ΑΝΟΙΓΜΑ): Προβάλλει το δέκτη (οθόνη) που έχει επιλεγεί για τα κουμπιά
λειτουργίας 2–5
• AUTO (ΑΥΤΟΜΑΤΑ): Υποδεικνύει ότι το μικρόφωνο είναι ενεργοποιημένο. Επίσης,
εμφανίζεται όταν δεν υπάρχει σύνδεση με το μικρόφωνο στην
προβαλλόμενη συχνότητα της οθόνης
• MUTE (ΣΊΓΑΣΗ): Δεν υπάρχει έξοδος ήχου από το δέκτη προς το μίκτη ή τον ενισχυτή,
επειδή το μικρόφωνο έχει απενεργοποιηθεί ή δεν λαμβάνεται σήμα
63
ΕΛΛΗΝΙΚA
• TUNE
Πιέστε το κουμπί SELECT (2) για εναλλαγή μεταξύ χειροκίνητου
(ΣΥΝΤΟΝΙΣΜΟΣ):
συντονισμού ή προεπιλεγμένων καναλιών. Κατά το χειροκίνητο
συντονισμό μπορείτε να αλλάζετε συχνότητα ανά διαστήματα 0,05MHz.
Η περιοχή συχνοτήτων εκτείνεται από 840,00MHz έως 868,00MHz.
Αυτή η δυνατότητα επιτρέπει τη χρήση άλλων ασύρματων μικροφώνων
τα οποία λειτουργούν στη ζώνη συχνοτήτων 840,00MHz έως 868,00MHz.
Σημείωση: τα παρεχόμενα μικρόφωνα είναι προγραμματισμένα από
προεπιλογή στην περιοχή συχνοτήτων 863,00MHz έως 865,00MHz
ΣΗΜΑΝΤΙΚΗ ΣΗΜΕΙΣΗ: Αποτελεί ευθύνη του χρήστη να χρησιμοποιεί τις συχνότητες
σύμφωνα με τους ισχύοντες κανονισμούς, χωρίς να προκαλεί παρεμβολές σε άλλους χρήστες.

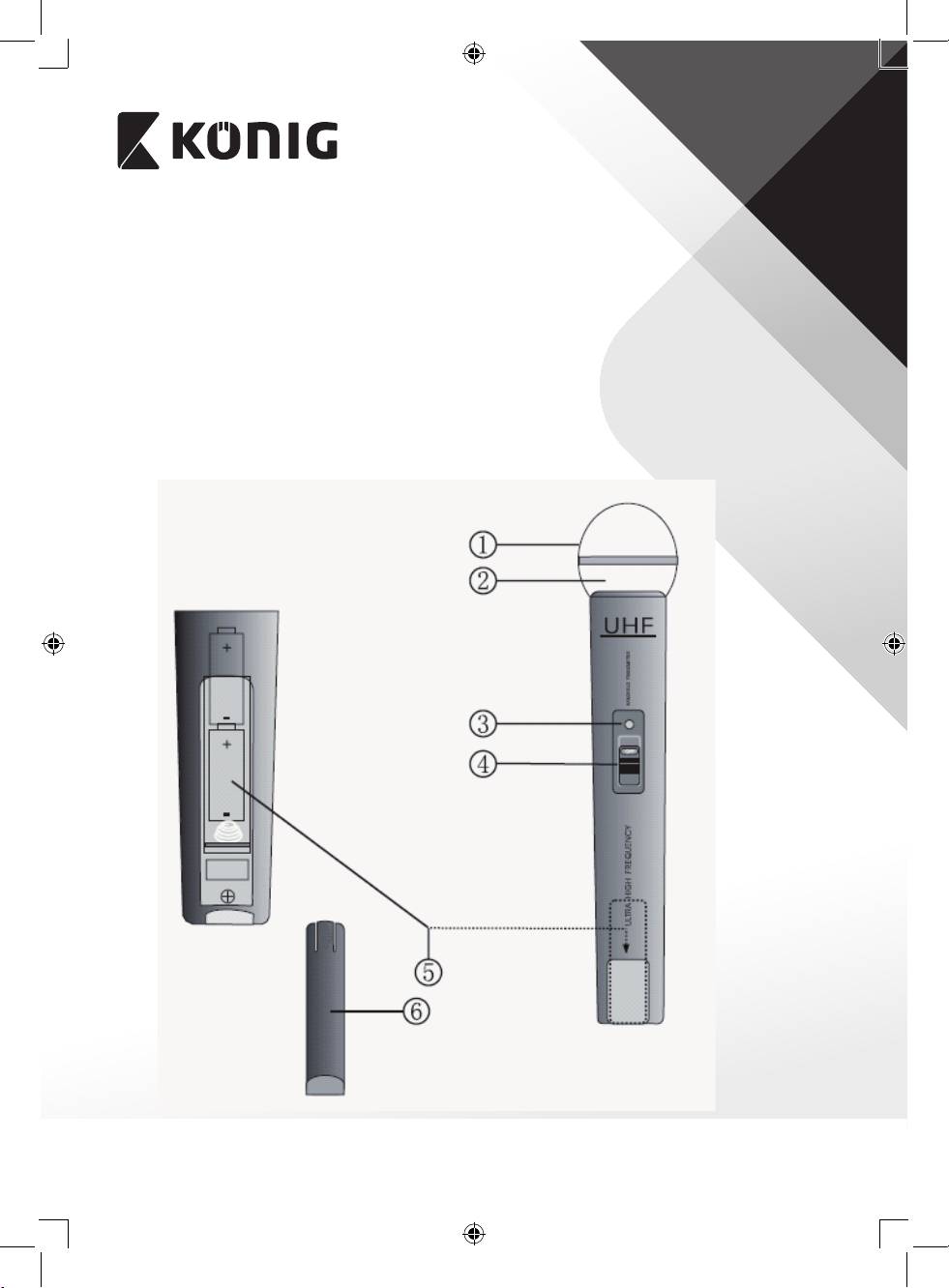

Περιγραφή ικροφώνου
64
ΕΛΛΗΝΙΚA
1. ΠΛΕΓΜΑ: Καλύπτει και προστατεύει το εσωτερικό στοιχείο μικροφώνου
2. ΣΤΟΙΧΕΙΟ ΜΙΚΡΟΦΩΝΟΥ (εσωτερικό): Λαμβάνει το σήμα ήχου
3. ΕΝΔΕΙΞΗ ΙΣΧΥΟΣ/ΜΠΑΤΑΡΙΑΣ: Αναβοσβήνει μία φόρα μετά την ενεργοποίηση και ανάβει
σταθερά ότι η μπαταρία εξαντλείται
4. ΔΙΑΚΌΠΤΗΣ ΕΝΕΡΓΟΠΟΊΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΊΗΣΗΣ: 3 θέσεις για ON (ΕΝΕΡΓΟΠΟΙΗΣΗ),
MUTE (ΣΙΓΑΣΗ) (μεσαία θέση) και OFF (ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ)
5. ΘΗΚΗ ΜΠΑΤΑΡΙΩΝ: Για 2x μπαταρίες AA
6. ΚΑΛΥΜΜΑ ΘΗΚΗΣ ΜΠΑΤΑΡΙΩΝ: Παρέχει πρόσβαση στη θήκη μπαταριών

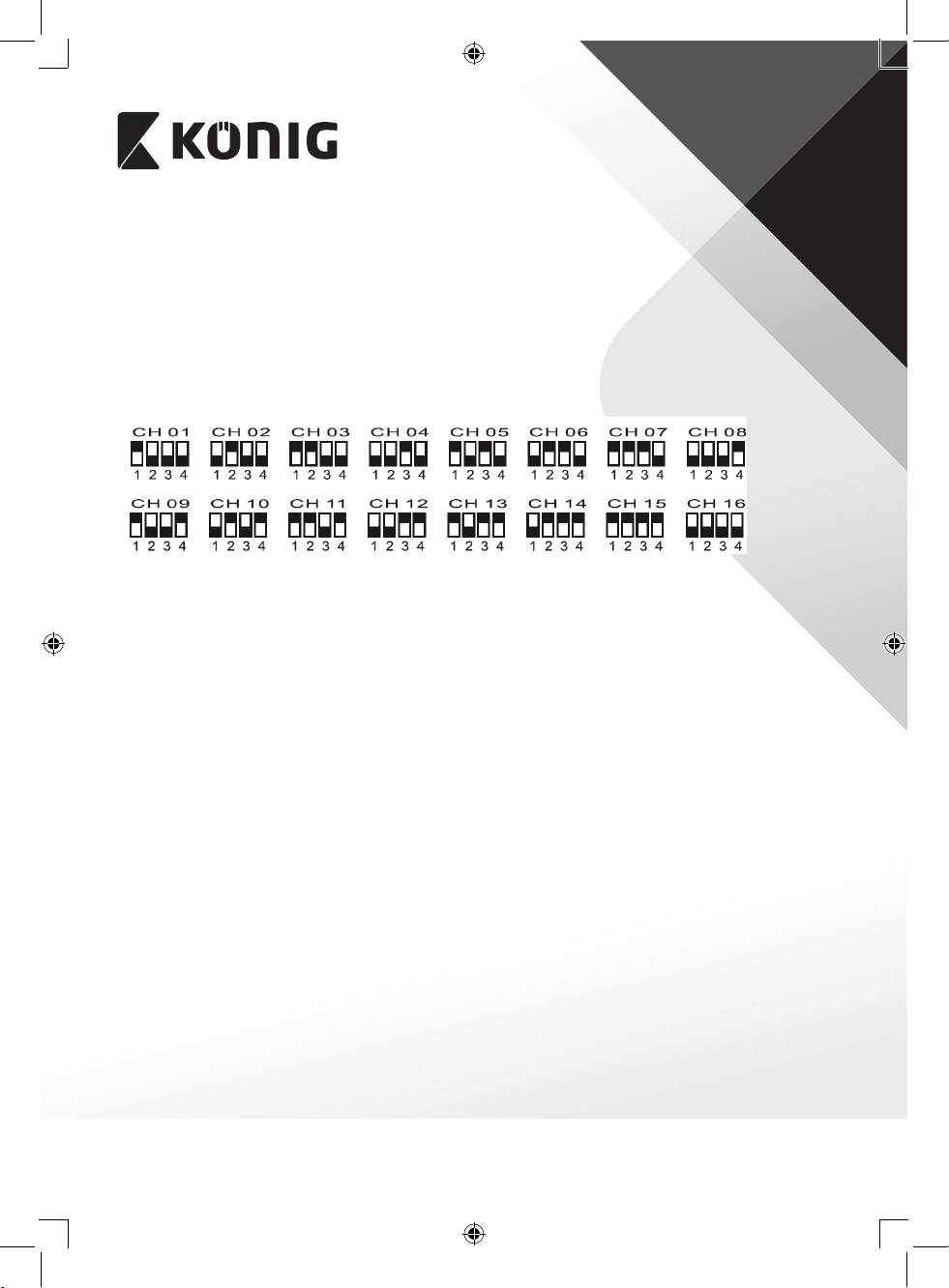

Μικρόφωνο επιλογή καναλιού
Λειτουργία
1. Τοποθετήστε τις κεραίες με προσανατολισμό προς τα πάνω για βέλτιστη λήψη.
2. Συνδέστε το καλώδιο σύνδεσης με βύσματα 6,35mm στην έξοδο του δέκτη και την
είσοδο του μίκτη ή του ενισχυτή. Εναλλακτικά συνδέστε το δέκτη με ένα καλώδιο XLR
(δεν παρέχεται) ανά κανάλι (A/B) σε έναν μίκτη ή ενισχυτή.
3. Συνδέστε το βύσμα DC του προσαρμογέα AC/DC στην είσοδο DC στην πίσω πλευρά του
δέκτη. Συνδέστε το φις στην πρίζα και ενεργοποιήστε το δέκτη.
4. Ανοίξτε τη θήκη μπαταριών του μικροφώνου, τοποθετήστε 2x μπαταρίες AA σύμφωνα με
την υποδεικνυόμενη πολικότητα και επιλέξτε κανάλι.
5. Αφού κλείσετε τη θήκη μπαταριών, ενεργοποιήστε το μικρόφωνο από το διακόπτη
ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ.
6. Το σύστημα είναι έτοιμο για χρήση.
Προδιαγραφέ
Ζώνη συχνοτήτων: UHF 840–868 MHz
Προεπιλεγμένη συχνότητα: UHF 863–865 MHz
Ισχύς μετάδοσης: 10 mW
Δυναμικό εύρος: >90 dB
Συνολική αρμονική παραμόρφωση: <0,5%
Απόκριση συχνότητας: 40 Hz–15 KHz, ±3 dB
Διαμόρφωση: FM
Στάθμη εξόδου ήχου: 0–400 mV
Τροφοδοσία ισχύος: 230–240 V AC, 17 V DC
Κατανάλωση ρεύματος: 4 W
65
ΕΛΛΗΝΙΚA
Αναλογία S/N: >90 dB
Μπαταρία: 4x AA 1,5 V
Διάρκεια ζωής μπαταρίας: 4–6 ώρες
Προφυλάξει ασφαλεία:
ΠΡΟΣΟΧΗ
ΚΙΝΥΝΟΣ ΗΛΕΚΤΡΟΠΛΗΞΙΑΣ
Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας, το προϊόν αυτό θα πρέπει να ανοιχθεί ΜΟΝΟ από
ΜΗΝ ΑΝΟΙΓΕΤΕ
εξουσιοδοτημένο τεχνικό όταν απαιτείται συντήρηση (σέρβις).
Αποσυνδέστε το προϊόν από την πρίζα και άλλο εξοπλισμό αν παρουσιαστεί πρόβλημα.
Μην εκθέτετε το προϊόν σε νερό ή υγρασία.
Συντήρηση:
Καθαρίστε μόνο με ένα στεγνό πανί.
Μη χρησιμοποιείτε διαλύτες ή λειαντικά.
Εγγύηση:
Ουδεμία εγγύηση ή ευθύνη δεν είναι αποδεκτή σε περίπτωση αλλαγής ή μετατροπής του προϊόντος ή βλάβης που προκλήθηκε λόγω
εσφαλμένης χρήσης του προϊόντος.
Γενικά:
Το σχέδιο και τα χαρακτηριστικά μπορούν να αλλάξουν χωρίς καμία προειδοποίηση.
Όλα τα λογότυπα, οι επωνυμίες και οι ονομασίες προϊόντων είναι εμπορικά σήματα ή σήματα κατατεθέντα των αντίστοιχων κατόχων
και δια του παρόντος αναγνωρίζονται ως τέτοια.
Προσοχή:
Το συγκεκριμένο προϊόν έχει επισημανθεί με αυτό το σύμβολο. Αυτό σημαίνει ότι οι μεταχειρισμένες ηλεκτρικές και
ηλεκτρονικές συσκευές δεν πρέπει να αναμειγνύονται με τα κοινά οικιακά απορρίμματα. Υπάρχει ξεχωριστό σύστημα
συλλογής για αυτά τα αντικείμενα.
Το προϊόν αυτό κατασκευάστηκε και παρέχεται σε συμμόρφωση με το σύνολο των αντίστοιχων κανονισμών και οδηγιών που ισχύουν
για τα κράτη μέλη της Ευρωπαϊκής Ένωσης. Επίσης, συμμορφώνεται με το σύνολο των ισχυουσών προδιαγραφών και κανονισμών
της χώρας διάθεσης.
Επίσημη τεκμηρίωση διατίθεται κατόπιν αιτήματος. Η τεκμηρίωση περιλαμβάνει, χωρίς περιορισμό, τα εξής: Δήλωση Συμμόρφωσης
(και ταυτότητα προϊόντος), Δελτίο Δεδομένων Ασφάλειας Υλικού, έκθεση δοκιμής προϊόντος.
