POLSKI
Wprowadzenie
System mikrofonów bezprzewodowych z dwoma mikrofonami i wyświetlaczem informacji.
System jest wyposażony w specjalny kompresor ograniczenia głosu, pozwalający uniknąć
zniekształceń powodowanych przez wysokie dźwięki szczytowe. Bezproblemowe korzystanie
z 8 systemów w jednym pomieszczeniu, gdzie zwykłe systemy z tylko 1 kanałem powodują
zakłócenia.

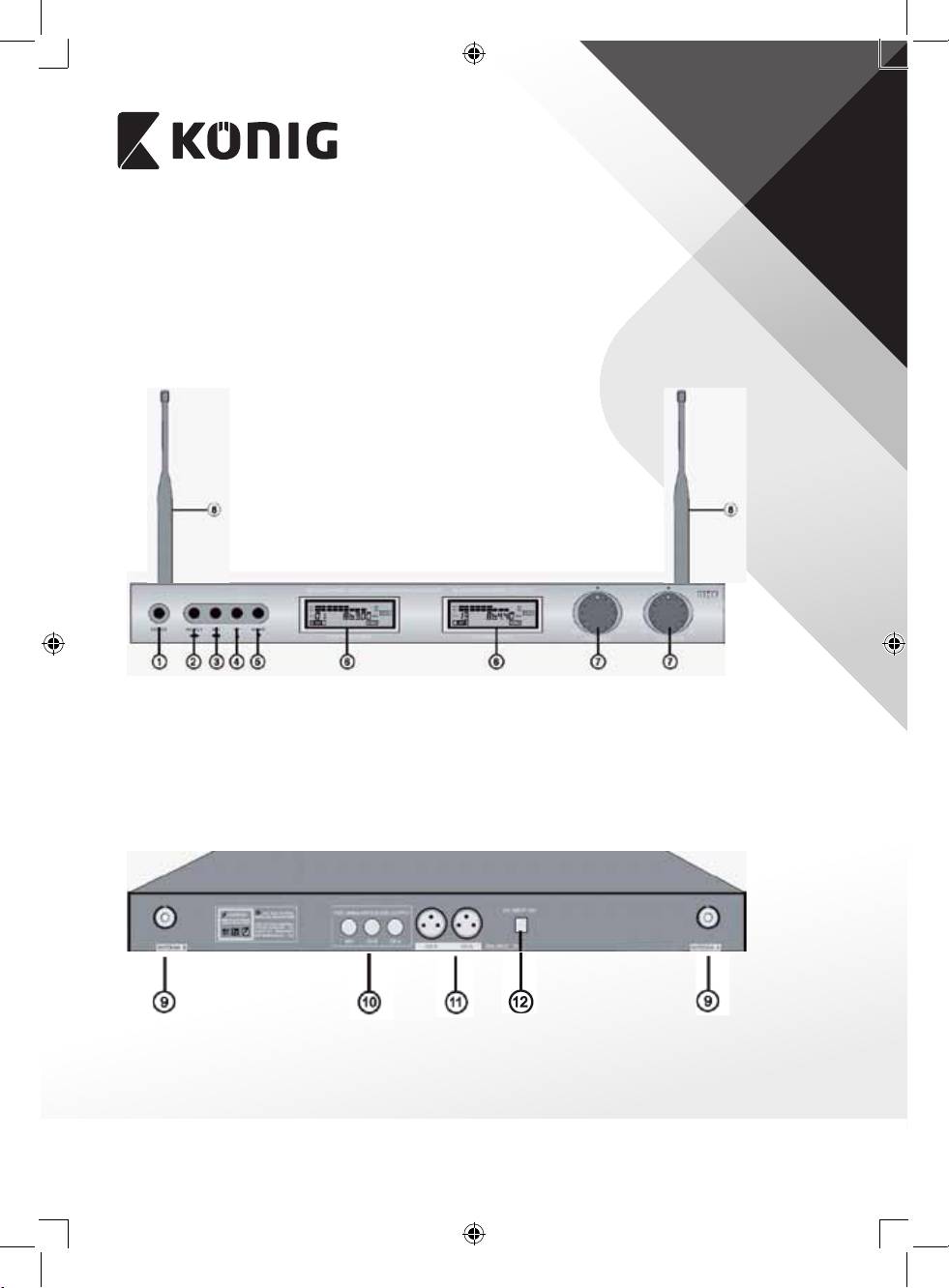

Opis odbiornika
1. POWER: Przycisk włączenia/wyłączenia
2. SELECT: przełączanie między odbiornikiem A i B do użycia przycisków 3, 4 lub 5
3. SET: przycisk ustawień funkcji, strojenia i kanałów zaprogramowanych
4. UP: przycisk strojenia w górę lub wyboru zaprogramowanego kanału w górę
5. DOWN: przycisk strojenia w dół lub wyboru zaprogramowanego kanału w dół
6. WYŚWIETLACZ: oddzielny dla odbiornika A i B
7. REGULATOR GŁOŚNOŚCI: oddzielny dla odbiornika A i B
8. ANTENA: oddzielna antena dla odbiornika A i B
9. ZŁĄCZE ANTENY: do podłączania anteny A i B
10. NIEWYRÓWNANE WYJŚCIE AUDIO: wyjście 6,35mm do sygnału mieszanego (A+B) lub
oddzielnego sygnału odbiornika A i B
11. WYRÓWNANE WYJŚCIE AUDIO: oddzielne wyjścia XLR dla kanału A i B
92
POLSKI

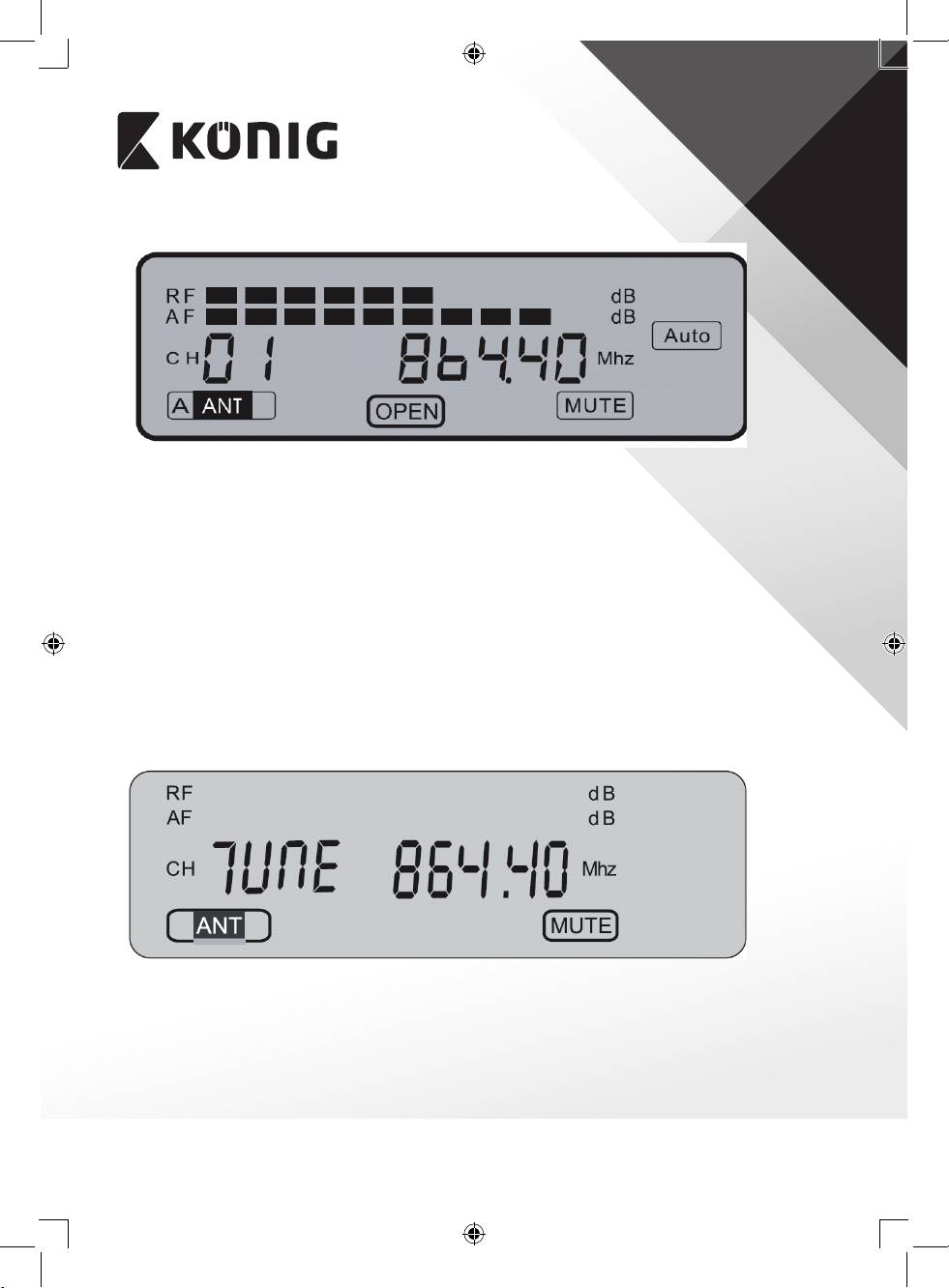

Opis wyświetlacza LCD odbiornika
• RF: Pokazuje siłę odbieranego sygnału mikrofonu
• AF: Pokazuje poziom sygnału audio mikrofonu
• CH01: Wybrany kanał zaprogramowany
• A ANT: Antena odbierająca sygnał mikrofonu (A dla odbiornika A i B dla
odbiornika B)
• 864.40: Częstotliwość wybranego zaprogramowanego kanału
• OPEN
Pokazuje, czy odbiornik (wyświetlacz) jest wybrany do użycia przycisków
(OTWARTY):
funkcyjnych 2–5
• AUTO: Pokazuje, że mikrofon jest wyłączony. Pojawia się również wtedy, kiedy
nie ma połączenia z mikrofonem na częstotliwości wyświetlanej na
wyświetlaczu
• MUTE
Nie ma wyjścia audio z odbiornika do miksera lub wzmacniacza,
(WYCISZENIE):
ponieważ mikrofon jest wyłączony lub nie ma odbioru
• TUNE
Nacisnąć przycisk SELECT (2), aby przełączać między strojeniem ręcznym
(STROJENIE):
lub kanałami zaprogramowanymi. Za pomocą strojenia ręcznego można
wybierać częstotliwość w krokach co 0,05 MHz. Zakres wynosi od
840,00MHz do 868,00MHz. Ta funkcja umożliwia stosowanie mikrofonów
bezprzewodowych działających w paśmie częstotliwości od 840,00MHz
do 868,00MHz. Uwaga: dostarczane mikrofony są zaprogramowane od
863,00MHz do 865,00MHz
93
POLSKI
WAŻNA INFORMACJA: Użytkownik odpowiada za zapewnienie, że wykorzystywana
częstotliwość jest zgodna z lokalnymi przepisami i nie powoduje zakłóceń z innymi
użytkownikami.

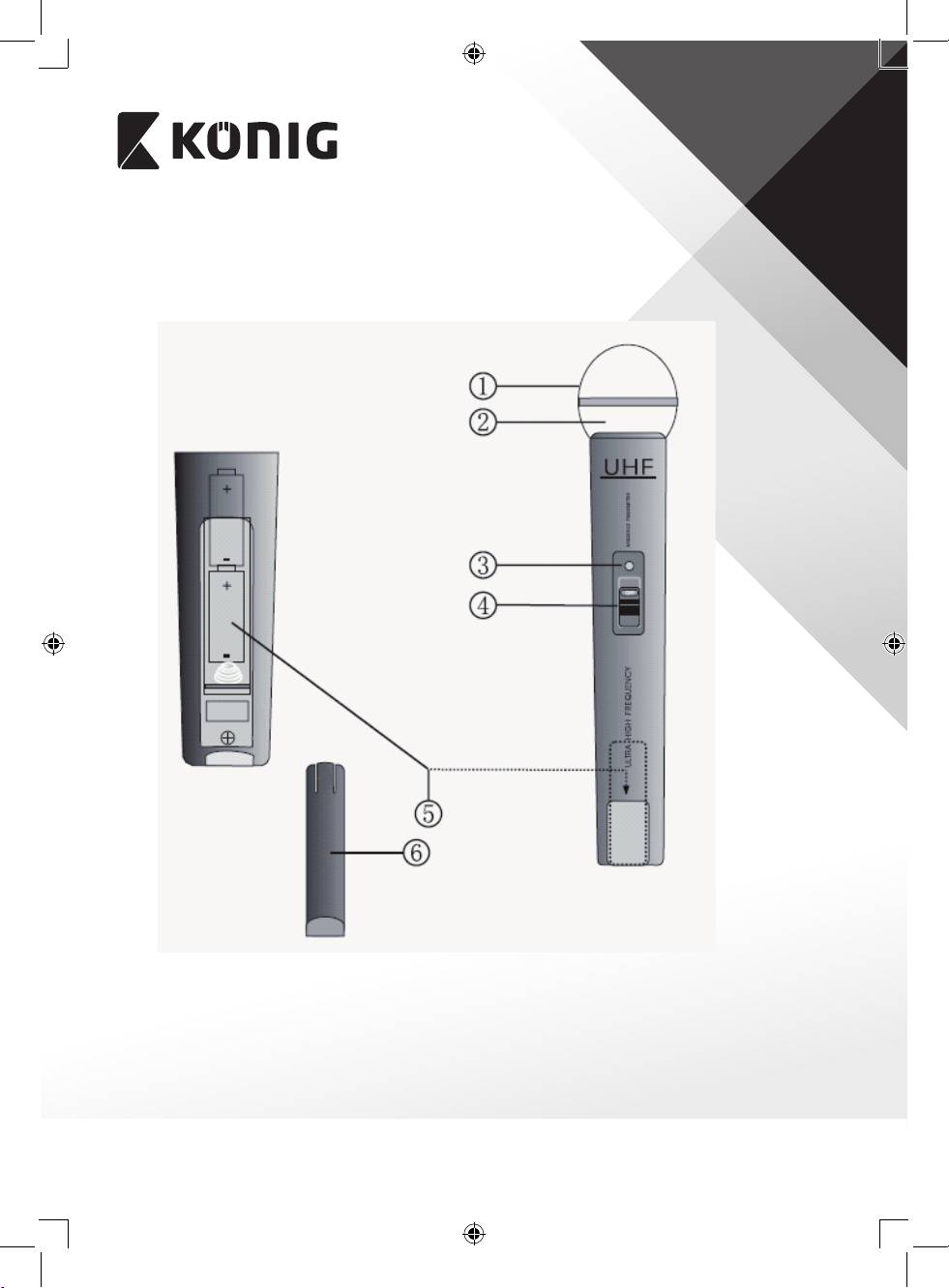

Opis mikrofonu
1. SIATKA: Zakrywa i chroni wewnętrzny element mikrofonu
2. ELEMENT MIKROFONU (wewnątrz): Wzmacnia sygnał audio
3. WSKAŹNIK ZASILANIA/BATERII: Miga jeden raz, kiedy zasilanie jest włączone i świeci
ciągle, kiedy bateria się rozładowuje
4. PRZEŁĄCZNIK WŁ/WYŁ: 3pozycje ON (WŁ), MUTE (WYCISZENIE) (pozycja środkowa) lub
OFF (WYŁ)
5. KOMORA BATERII: Dla 2 baterii AA
6. POKRYWA BATERII: Zapewnia dostęp do komory baterii
94
POLSKI
Wybór kanałów w mikrofonie
Obsługa
1. Ustawić anteny pionowo, aby uzyskać optymalny odbiór.
2. Podłączyć kabel przyłączeniowy z wtyczką 6,35 mm do wyjścia odbiornika i wejścia
miksera lub wzmacniacza. Lub podłączyć odbiornik kablem XLR (nie jest dołączony) przez
kanał (A/B) do miksera lub wzmacniacza.
3. Podłączyć wtyczkę DC przejściówki AC/DC do wejścia DC z tyłu odbiornika. Podłączyć
wtyczkę zasilania do gniazdka ściennego i włączyć odbiornik.
4. Otworzyć komorę baterii mikrofonu i włożyć 2 baterie AA zgodnie ze wskazanymi
oznaczeniami biegunowości oraz wybrać kanał.
5. Po zamknięciu komory baterii włączyć mikrofon włącznikiem/wyłącznikiem.
6. System jest gotowy do użycia.
Specykacje
Pasmo częstotliwości: UHF 840–868 MHz
Częstotliwość zaprogramowana: UHF 863–865 MHz
Moc przekazywania: 10 mW
Zakres dynamiczny: >90 dB
Współczynnik zawartości harmonicznych: <0,5%
Pasmo przenoszenia: 40 Hz–15 KHz, ±3 dB
Modulacja: FM
Poziom wyjścia audio: 0–400 mV
Zasilanie: 230–240 V AC, 17 V DC
Pobór mocy: 4 W
Stosunek sygnał/szum: >90 dB
Bateria: 4x AA 1,5 V
Czas życia baterii: 4–6 godzin
95
POLSKI
Wskazówki dotyczące bezpieczeństwa:
OSTRZEŻENIE
RYZYKO PORAŻENIA PRĄDEM ELEKTRYCZNYM
Aby zmniejszyć ryzyko porażenia prądem elektrycznym, produkt ten mogą otwierać WYŁĄCZNIE
NIE OTWIERAĆ
upoważnieni technicy, gdy konieczne jest przeprowadzenie prac serwisowych.
W przypadku napotkania problemu należy odłączyć produkt od zasilania oraz od innych urządzeń.
Nie wystawiać produktu na działanie wody i wilgoci.
Konserwacja:
Czyścić wyłącznie suchą szmatką.
Nie stosować płynów do czyszczenia ani środków ściernych.
Gwarancja:
Producent nie udziela żadnych gwarancji ani nie ponosi odpowiedzialności za żadne zmiany i modykacje produktu ani za
uszkodzenia spowodowane nieprawidłowym użyciem niniejszego produktu.
Informacje ogólne:
Wszystkie projekty i specykacje mogą zostać zmienione bez uprzedniego powiadomienia.
Wszystkie loga oraz nazwy marek i produktów są znakami towarowymi lub zastrzeżonymi znakami towarowymi ich właścicieli i
niniejszym są za takie uznawane.
Uwaga:
Produkt ten jest oznaczony następującym symbolem. Oznacza to, że zużytego sprzętu elektrycznego i elektronicznego nie
można mieszać z innymi odpadami domowymi. Istnieje oddzielny system zbierania takich produktów.
Produkt ten został wyprodukowany i dostarczony zgodnie z przepisami i dyrektywami obowiązującymi we wszystkich państwach
członkowskich Unii Europejskiej. Produkt jest również zgodny ze wszystkimi obowiązującymi specykacjami i przepisami krajów, w
których jest sprzedawany.
Ocjalna dokumentacja dostępna jest na żądanie. Dokumentacja ta obejmuje, ale nie ogranicza się do: Deklaracji zgodności (i
tożsamości produktu), Karty charakterystyki substancji niebezpiecznej oraz raportu z testów produktu.
Prosimy o kontakt z naszym działem obsługi klienta w celu uzyskania pomocy:
na stronie internetowej: http://www.nedis.com/en-us/contact/contact-form.htm
wysyłając wiadomość e-mail: service@nedis.com
telefonicznie: +31 (0)73-5993965 (w godzinach pracy biura)
NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, HOLANDIA
