Konig Electronic Wireless microphone system 16 channel: DANSK

DANSK

Introduktion

Trådløst mikrofonsystem med to mikrofoner og informationsdisplay. Systemet er udstyret

med en særlig voice limiter kompressor, så forvrængning fra høje lyd-peaks undgås. Kan uden

problemer anvende 8 systemer i samme rum, mens almindelige systemer med kun én kanal

skaber interferens.

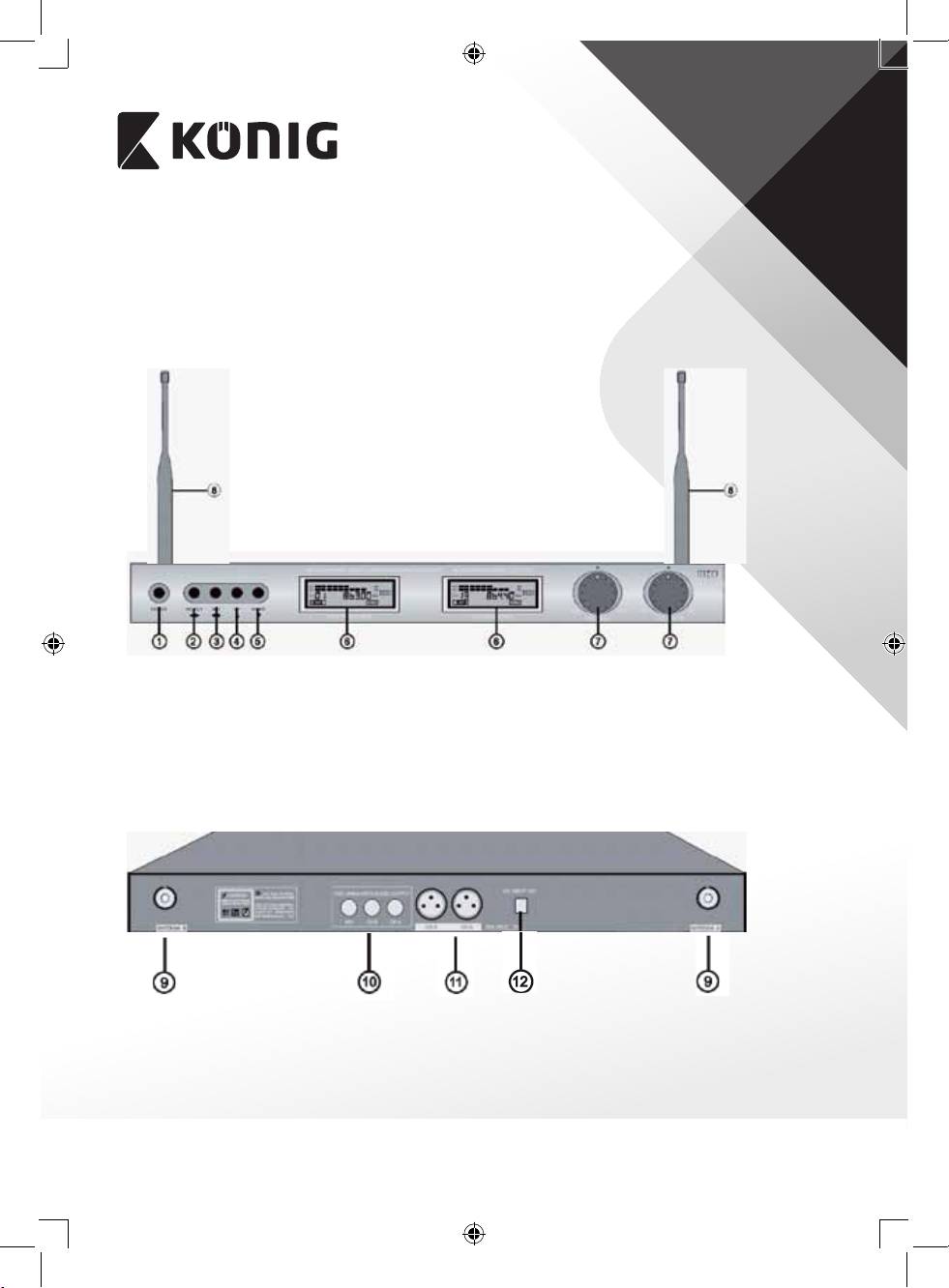

Oversigt over modtageren

1. POWER: Tænd/sluk-knap

2. SELECT: skifter mellem modtager A og B til brug med knapperne 3, 4 eller 5

3. SET: til valg af funktion, tuning eller forudprogrammerede kanaler

4. UP: til tuning eller kanalvalg opad for forudprogrammerede kanaler

5. DOWN: til tuning eller kanalvalg nedad for forudprogrammerede kanaler

6. DISPLAY: separat display for modtager A og B

7. LYDSTYRKE: separat for modtager A og B

8. ANTENNE: separat antenne for modtager A og B

9. ANTENNESTIK: for tilslutning af antenne A og B

10. UBALANCERET AUDIOUDGANG: 6,35mm udgang for kombineret signal (A+B) eller

separate signaler fra modtager A og B

11. BALANCERET AUDIOUDGANG: separate XLR-udgange for kanal A & B

67

DANSK

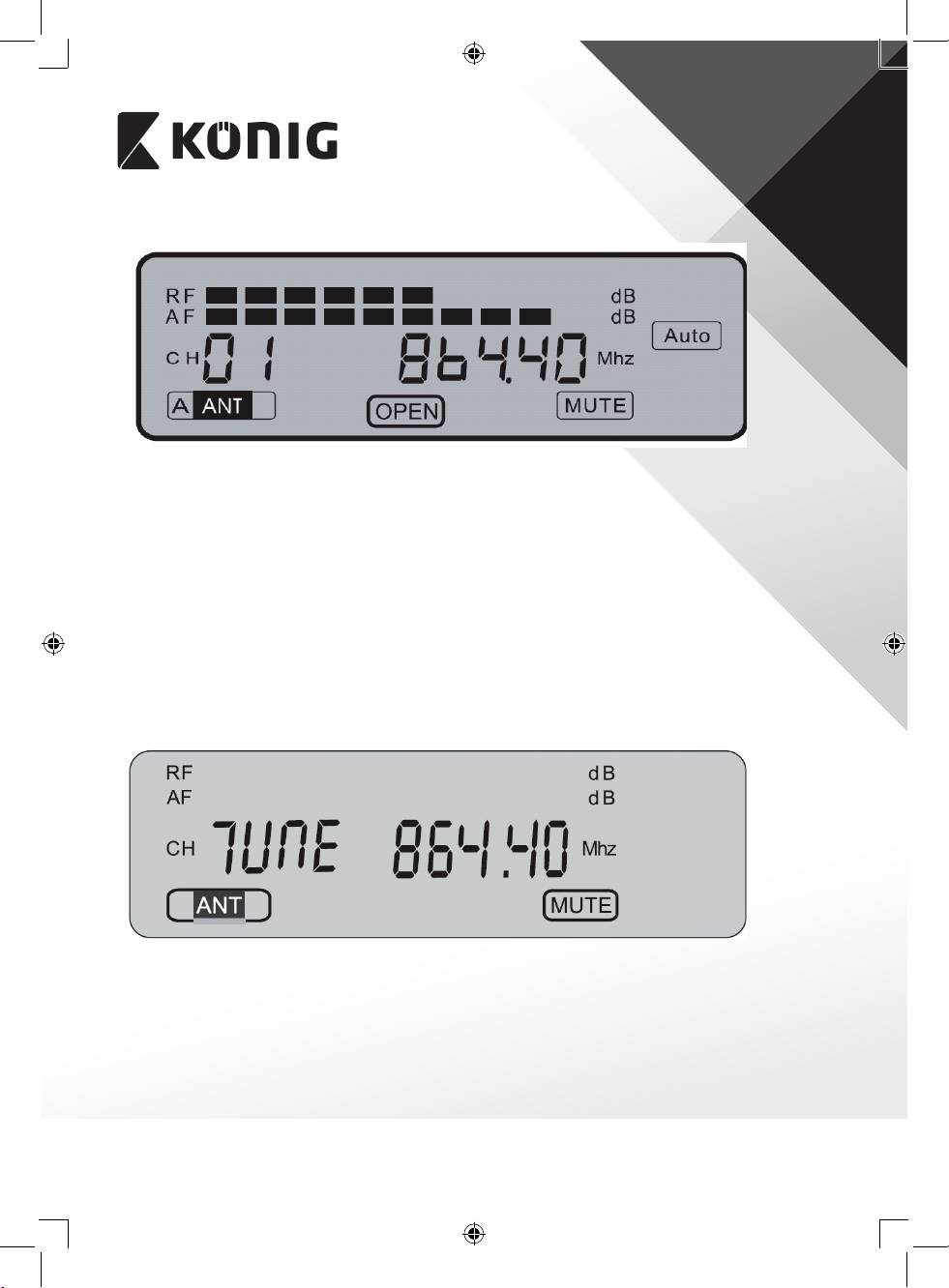

Oversigt over modtagerens LCD display

• RF: Viser styrken i signalet, der modtages fra mikrofonen

• AF: Viser mikrofonens audio signalniveau

• CH01: Den valgte forudprogrammerede kanal

• A ANT: Den antenne, der modtager signalet fra mikrofonen (A for modtager A og B for

modtager B)

• 864.40: Frekvensen for den valgte forudprogrammerede kanal

• OPEN: Viser hvilken modtager (display), der er valgt til betjening med

funktionsknapperne 2–5

• AUTO: Viser, at mikrofonen er slukket. Vises også på displayet, når der ingen forbindelse

er til mikrofonen på den frekvens, der vises på displayet

• MUTE

Der er intet audio-output fra modtageren til mixer eller forstærker, da

(LYDLØS):

mikrofonen er slukket, eller der ingen modtagelse er

• TUNE: Tryk på knappen SELECT (2) for at skifte mellem manuel tuning eller

forudprogrammerede kanaler. Med manuel tuning er det muligt at indstille

frekvensen i trin à 0,05MHz. Området er 840,00MHz til 868,00MHz. Denne

funktion gør det muligt at anvende andre trådløse mikrofoner, der bruger

frekvensbåndet fra 840,00MHz til 868,00MHz. Bemærk: de medfølgende

mikrofoner er forudprogrammerede fra 863,00MHz til 865,00MHz

VIGTIG OPLYSNING: Det er brugers ansvar at sikre, at brugen af frekvenserne overholder de

lokale retningslinjer og ikke skaber interferens hos andre brugere.

68

DANSK

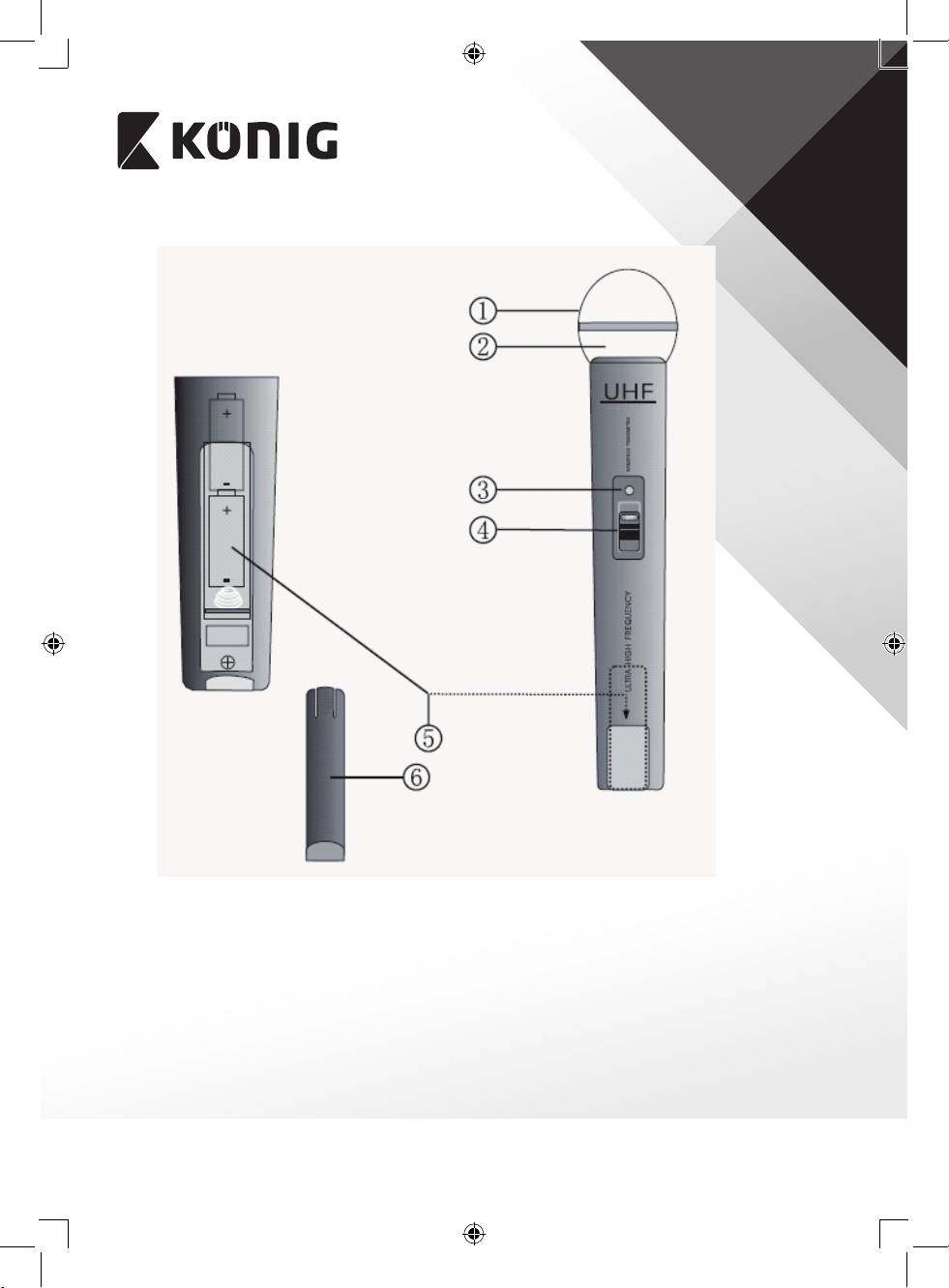

Oversigt over mikrofonen

1. GITTER: Dækker og beskytter det indre mikrofonelement

2. MIKROFONELEMENT (inden i): Opfanger audiosignalet

3. POWER-/BATTERI-INDIKATOR: Blinker én gang, når der tændes, og lyser konstant, når

batteriet er ved at løbe tør for strøm

4. TÆND-/SLUK-KONTAKT: 3 Positioner for ON (TÆNDT), MUTE (LYDLØS) (midterposition)

eller OFF (SLUKKET)

5. BATTERIKAMMER: 2 stk. AA-batterier

6. BATTERIDÆKSEL: Giver adgang til batterikammeret

69

DANSK

Kanalvalg for mikrofon

Betjening

1. Lad antennerne stå ret op i luften for optimal modtagelse.

2. Forbind tilslutningskablet med 6,35mm stik til udgangen på modtageren og indgangen

på mixer eller forstærker. Eller forbind modtageren ved hjælp af et XLR-kabel (tilkøb) for

hver kanal (A/B) til mixer eller forstærker.

3. Forbind AC/DC-adapterens DC-stik til DC-indgangen på bagsiden af modtageren. Sæt

stikket til netledningen i en stikkontakt og tænd modtageren.

4. Åben mikrofonens batterirum, læg 2 AA-batterier i den i overensstemmelse med

markeringerne for polaritet og vælg en kanal.

5. Når du har lukket batterirummet igen, kan du tænde mikrofonen på knappen

TÆND/SLUK.

6. Systemet er klar til brug.

Specikationer

Frekvensbånd: UHF 840-868 MHz

Forudprogrammeret frekvens: UHF 863-865 MHz

Sendeeekt: 10 mW

Dynamisk område: >90 dB

Total harmonisk forvrængning: <0,5%

Frekvensgang: 40 Hz–15 KHz, ±3 dB

Modulation: FM

Audio udgangsniveau: 0-400 mV

Strømforsyning: 230–240 V AC, 17 V DC

Strømforbrug: 4 W

S/N-omfang: >90 dB

Batteri: 4x AA 1,5 V

Batteriliv: 4-6 timer

70

DANSK

Sikkerhedsforholdsregler:

FORSIGTIG

RISIKO FOR ELEKTRISK STØD

For at nedsætte risikoen for elektrisk stød, må dette produkt, f.eks. når der kræves service, KUN

ÅBN IKKE

åbnes af en autoriseret tekniker.

Frakobl produktet stikkontakten og andet udstyr, hvis der opstår et problem.

Udsæt ikke produktet for vand eller fugt.

Vedligeholdelse:

Rengør kun med en tør klud.

Brug ikke opløsningsmidler eller slibende rengøringsmidler.

Garanti:

Ingen garanti og ikke noget ansvar kan påtages for ændringer af produktet eller for skade på grund af forkert brug af dette produkt.

Generelt:

Design og specikationer kan ændres uden varsel.

Alle bomærker og produktnavne er varemærker eller registrerede varemærker tilhørende deres respektive ejere og anses herved som

sådan.

Bemærk:

Dette produkt er mærket med dette symbol. Det betyder, at brugt elektrisk og elektronisk udstyr ikke må bortskaes

sammen med almindeligt husholdningsaald. Der ndes særlige indsamlingssystemer for disse produkter.

Dette produkt er fremstillet og leveres i overensstemmelse med alle relevante forordninger og direktiver, der er gældende for alle

EUs medlemsstater. Produktet overholder ligeledes alle gældende specikationer og forskrifter i de lande, hvor produktet sælges.

Formel dokumentation kan fremlægges på forlangende. Dette omfatter, men er ikke begrænset til: Overensstemmelseserklæring (og

produkt-ID), Sikkerhedsdatablad, testrapport for produktet.
