Konig Electronic Wireless microphone system 16 channel: NEDER LANDS

NEDER LANDS

Introductie

Draadloos microfoonsysteem met twee microfoons en twee informatieschermen. Het

systeem is uitgerust met een speciale voice limiter compressor (begrenzer) om vervorming

veroorzaakt door hoge geluidspieken te voorkomen. Gebruik 8 systemen in één ruimte

zonder problemen terwijl vergelijkbare systemen met slechts 1 kanaal elkaar storen.

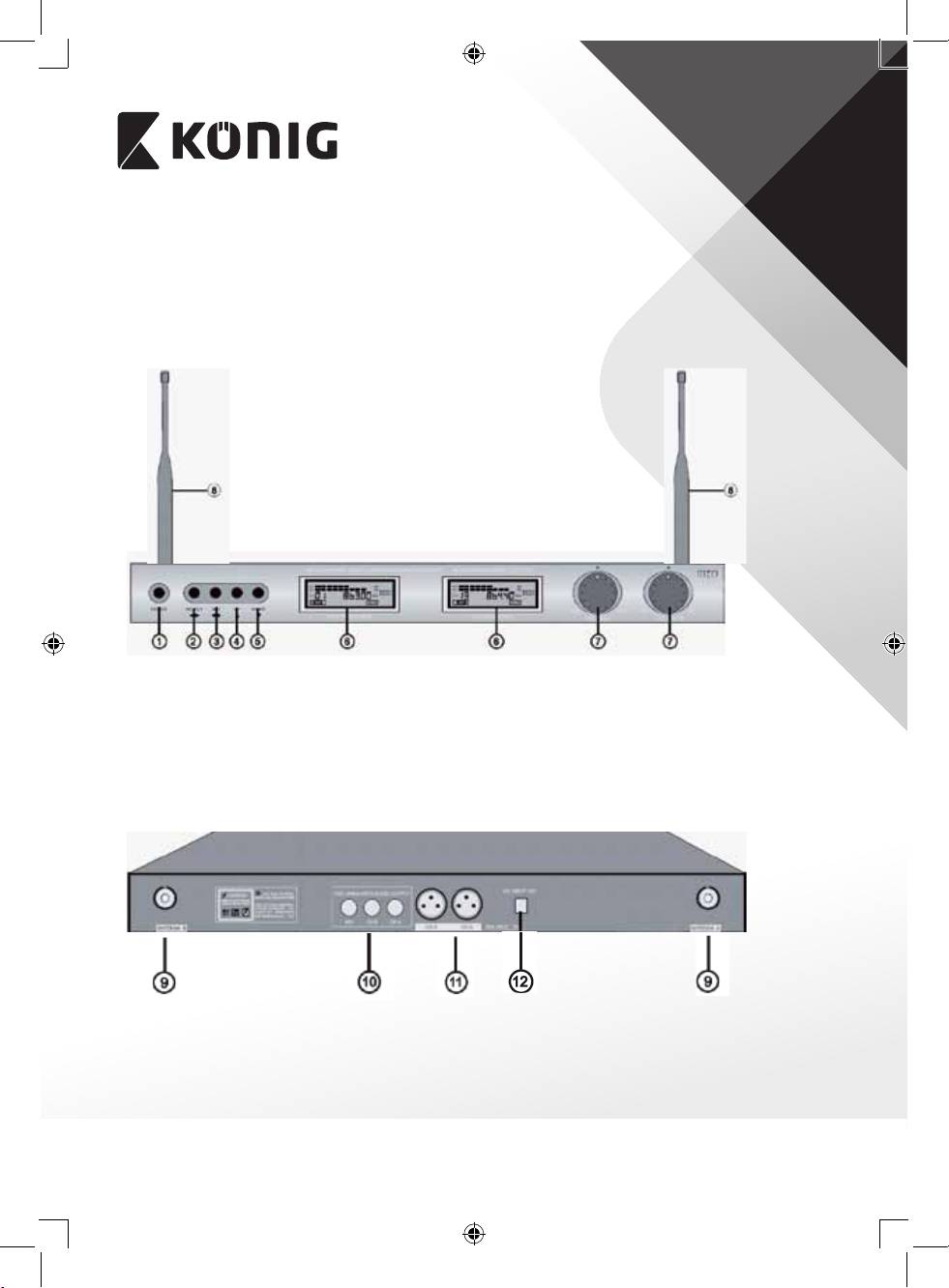

Beschrijving ontvanger

1. POWER: Aan/Uit knop

2. SELECT: schakel tussen ontvanger A en B met de knoppen 3, 4 of 5

3. SET: knop voor het instellen van functies, afstemmen of voorprogrammeren van kanalen

4. UP: knop voor omhoog zoeken of ga vooruit door de voorgeprogrammeerde kanalen

5. DOWN: knop voor omlaag zoeken of ga achteruit door de voorgeprogrammeerde kanalen

6. SCHERM: gescheiden voor ontvangers A en B

7. VOLUMEREGELING: gescheiden voor ontvangers A en B

8. ANTENNES: gescheiden antennes voor ontvangers A en B

9. ANTENNEAANSLUITING: voor het aansluiten van de antennes A en B

10. ONGEBALANCEERDE AUDIO-UITGANG: 6,35mm uitgang voor een gemengd signaal

(A+B) of gescheiden signalen van de ontvangers A en B

11. GEBALANCEERDE AUDIO-UITGANG: gescheiden XLR- signaaluitgangen van de

ontvangers A en B

17

NEDER LANDS

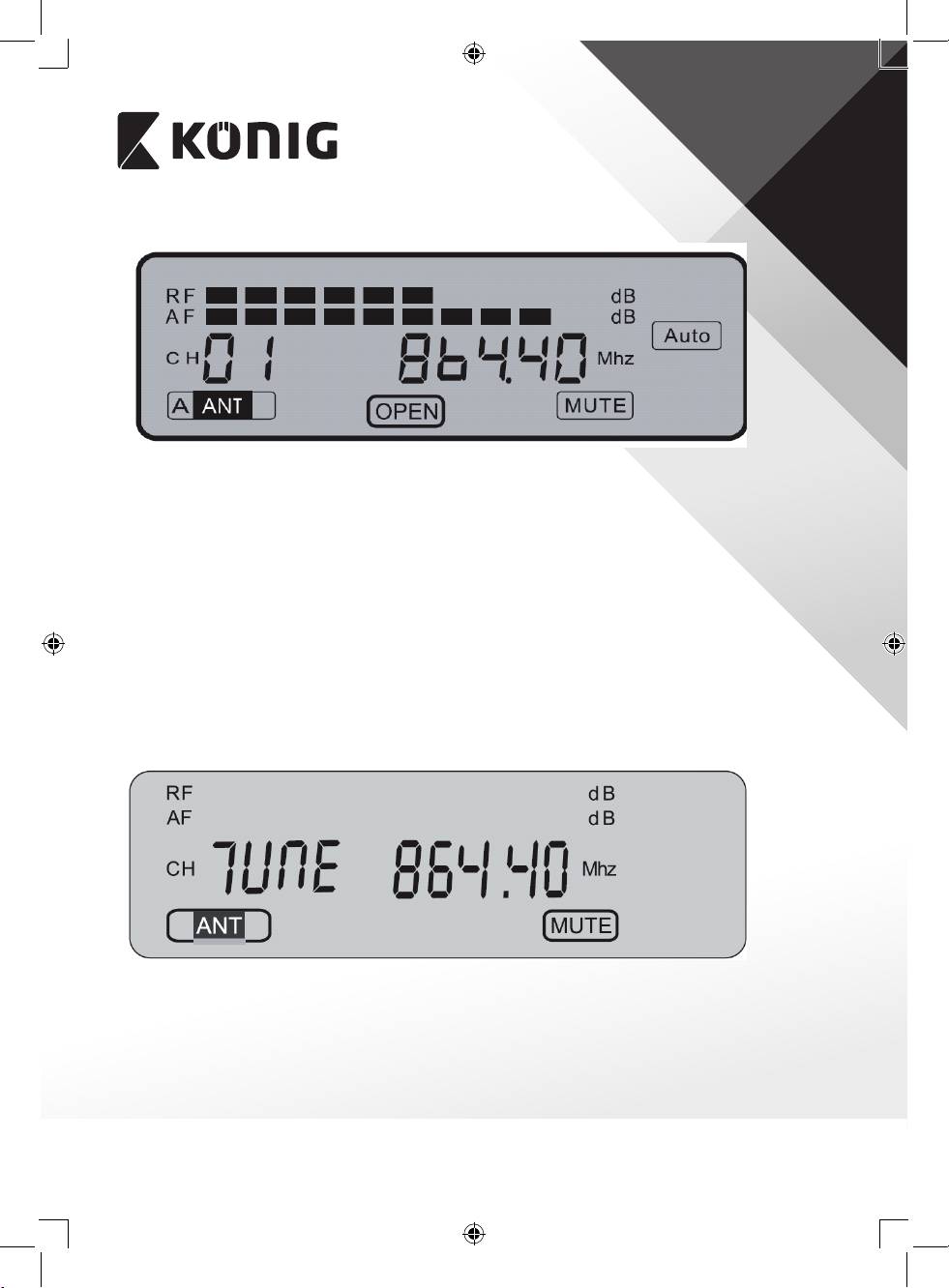

Beschrijving LCD-scherm

• RF: Toont de sterkte van het ontvangen microfoonsignaal

• AF: Toont het niveau van het microfoon audiosignaal

• CH01: Geselecteerd voorgeprogrammeerd kanaal

• A ANT: De antenne die het signaal van de microfoon ontvangt (A voor ontvanger A

en B voor ontvanger B)

• 864.40: Frequentie van het geselecteerde voorgeprogrammeerde kanaal

• OPEN: Toont welke ontvanger (scherm) is geselecteerd voor het gebruik van de

functieknoppen 2–5

• AUTO: Toont dat de microfoon is uitgeschakeld. Verschijnt tevens als er geen

verbinding is met de microfoon op de op het scherm getoonde frequentie

• MUTE

Er is geen uitgaand audio signaal van de ontvanger naar een versterker of

(DEMPEN):

mengpaneel omdat de microfoon uitgeschakeld is, of omdat er geen signaal

ontvangen wordt

• TUNE

Druk op de SELECT knop (2) om te kiezen tussen handmatige afstemming

(AFSTEMMEN):

of voorgeprogrammeerde kanalen. Bij handmatige afstemming is het

mogelijk om de frequentie te selecteren in stappen van 0,05MHz. Het

frequentie bereik is 840,00MHz tot en met 868,00MHz. Dit maakt het

gebruik van andere draadloze microfoons mogelijk in de frequentiereeks

van 840,00MHz tot en met 868,00MHz. NB: de bijgeleverde microfoons

zijn voorgeprogrammeerd van 863,00MHz tot en met 865,00MHz

18

NEDER LANDS

BELANGRIJKE OPMERKING: Het is de verantwoordelijkheid van de gebruiker om er voor te

zorgen dat het gebruik van frequenties voldoet aan de lokale regelgeving en geen storing

voor andere gebruikers veroorzaakt.

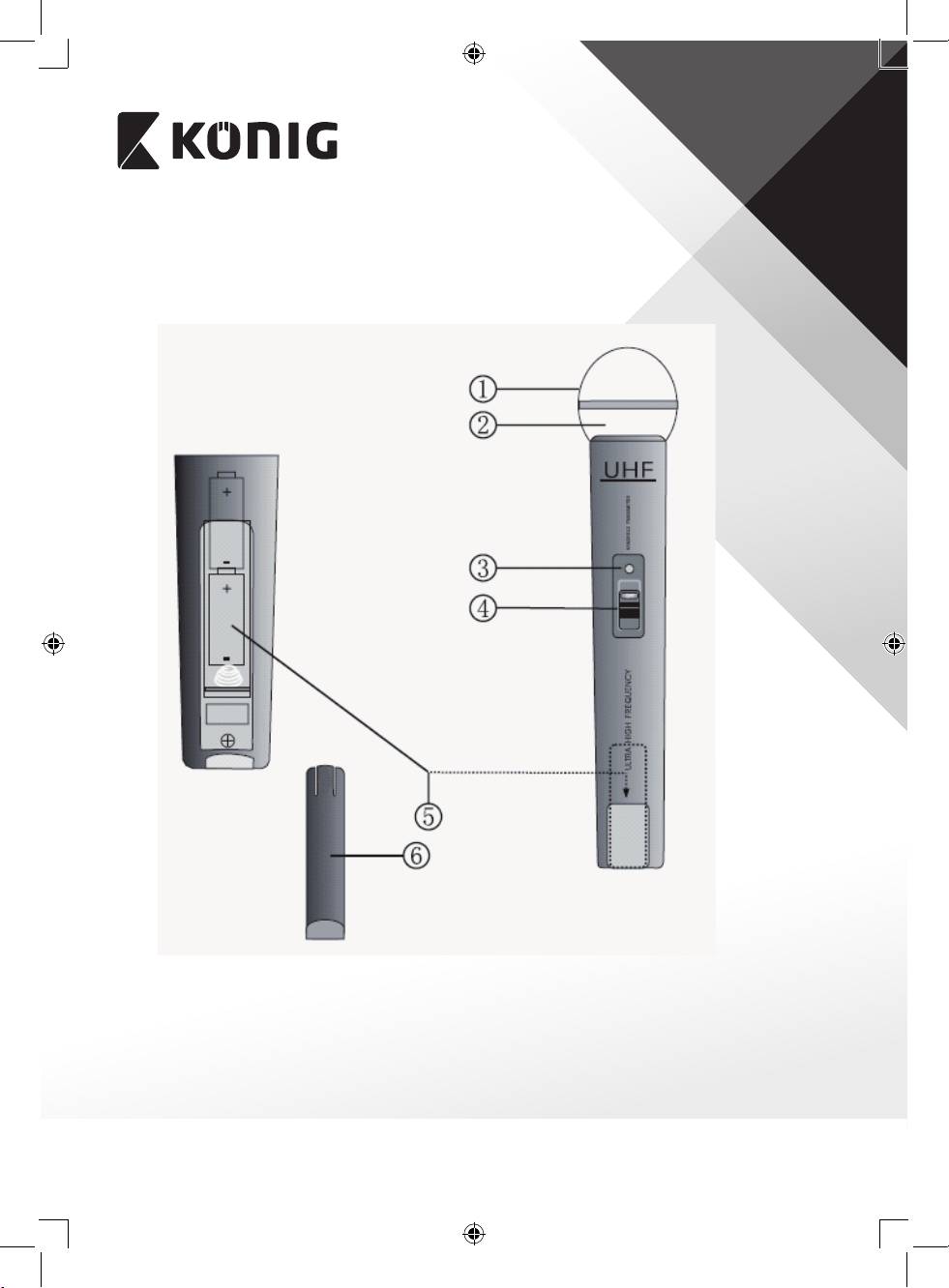

Beschrijving microfoon

1. GAASKAP: Bedekt en beschermt het microfoonelement

2. MICROFOONELEMENT (binnenin): Vangt geluidsgolven op

3. IN GEBRUIK/BATTERIJSTATUS AANDUIDING: Knippert één keer wanneer ingeschakeld en

brandt constant als de batterij leeg raakt

4. AAN/UIT SCHAKELAAR: 3 Posities voor ON (AAN), MUTE (GEDEMPT) (middelste positie) of

OFF (UIT)

5. BATTERIJVAKJE: Voor 2x AA batterijen

19

NEDER LANDS

6. BATTERIJKLEPJE: Geeft toegang tot het batterijvakje

Kanaalselectie microfoon

Bediening

1. Zet de antennes rechtop voor optimale ontvangst.

2. Sluit de microfoonkabel met de 6,35mm stekkers aan op de uitgang van de ontvanger en

op een mengpaneel of een versterker. U kunt de ontvanger ook aansluiten met één XLR-

kabel (niet bijgeleverd) per kanaal (A/B) naar een mengpaneel of een versterker.

3. Sluit de gelijkstroomstekker van de transformator aan op de power ingang aan de

achterkant van de ontvanger. Steek de transformatorstekker in een stopcontact en

schakel de ontvanger in met de aan/uit knop.

4. Open het batterijvakje van de microfoon en plaats 2x AA batterijen, denk om de juiste

polariteit. Selecteer een kanaal.

5. Schakel, na het sluiten van het batterijvakje, de microfoon in met de AAN/UIT schakelaar.

6. Het systeem is nu klaar voor gebruik.

Specicaties

Frequentie: UHF 840–868 MHz

Voorgeprogrammeerde frequentie: UHF 863–865 MHz

Zendvermogen: 10 mW

Dynamisch bereik: >90 dB

Totale harmonische vervorming: <0,5%

Frequentiebereik: 40 Hz–15 KHz, ±3 dB

Modulatie: FM

Audio-uitgangsniveau: 0–400 mV

Voeding: 230 V–240 V wisselstroom, 17 V gelijkstroom

Energieverbruik: 4 W

Signaal/ruis verhouding: >90 dB

Batterij: 4x AA 1,5 V

Batterijduur: circa 4–6 uur

20

NEDER LANDS

Veiligheidsmaatregelen:

VOORZICHTIG

GEVAAR VOOR ELEKTRISCHE SCHOK

Om het risico op elektrische schokken te voorkomen mag dit product ALLEEN worden geopend

NIET OPENEN

door een erkende technicus wanneer er onderhoud nodig is.

Koppel het product los van de elektrische voeding en van andere apparatuur als er zich

problemen voordoen.

Stel het product niet bloot aan water of vocht.

Onderhoud:

Uitsluitend reinigen met een droge doek.

Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Voor wijzigingen en veranderingen aan het product of schade veroorzaakt door een verkeerd gebruik van dit product, kan geen

aansprakelijkheid worden geaccepteerd. Tevens vervalt daardoor de garantie.

Algemeen:

Ontwerpen en specicaties kunnen zonder kennisgeving worden gewijzigd.

Alle logo’s, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en

worden hierbij als zodanig erkend.

Opgelet:

Dit product is voorzien van dit symbool. Dit symbool geeft aan dat afgedankte elektrische en elektronische producten niet

met het gewone huisafval verwijderd mogen worden. Voor dit soort producten zijn er speciale inzamelingspunten.

Dit product is vervaardigd en geleverd in overeenstemming met de relevante reglementen en richtlijnen die voor alle lidstaten van

de Europese Unie gelden. Het voldoet ook aan alle toepasselijke specicaties en reglementen van het land van verkoop.

Op aanvraag is ociële documentatie verkrijgbaar. Inclusief, maar niet uitsluitend: Conformiteitsverklaring (en productidentiteit),

materiaalveiligheidsinformatie en producttestrapport.
