Konig Electronic WLAN router 300 Mbps: SVENSKA

LYSDIODSINDIKATORER

Lysdiodsstatus Beskrivning

Status Grön blinkning Enhetsstatus arbetar

Grön RJ45-kabel är ansluten

WAN-lysdiod

Grön blinkning Dataåtkomst

Grön RJ45-kabel är ansluten

LAN-lysdiod

Grön blinkning Dataåtkomst

Grön Wi-Fi är på

Grön blinkning Dataåtkomst

Wi-Fi-lysdiod

Grön snabb blinkning Enheten är i WPS PBC-läge

Mörkt grön Wi-Fi-ar inaktiverad

KNAPPDEFINITION

Beskrivning

1. När trådlöst är av, tryck på denna knapp i ca 1 sekund för att aktivera ”trådlös

radio”.

WPS

2. När trådlöst är på, tryck på denna knapp i ca 1 sekund för att utföra

WPS-funktionen.

Återställ Tryck i 6 sekunder för att återställa till standardinställningar

384

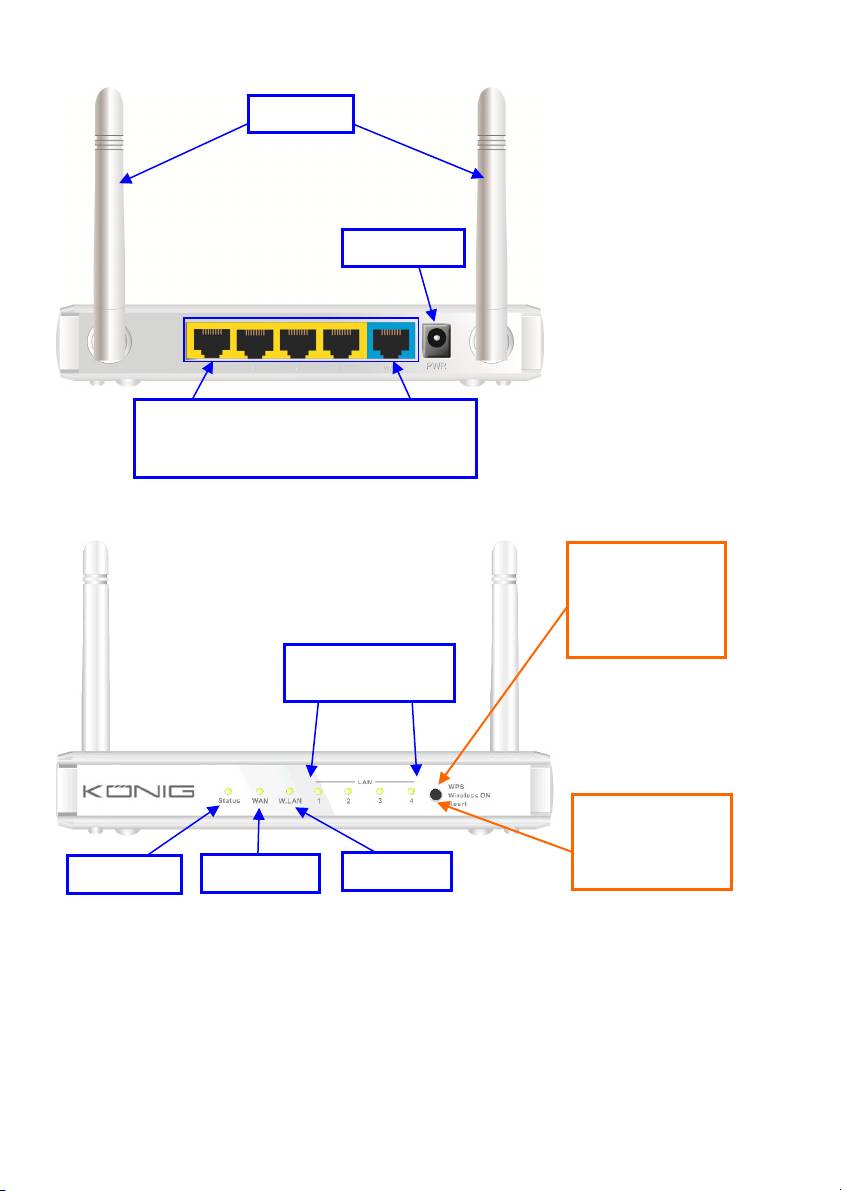

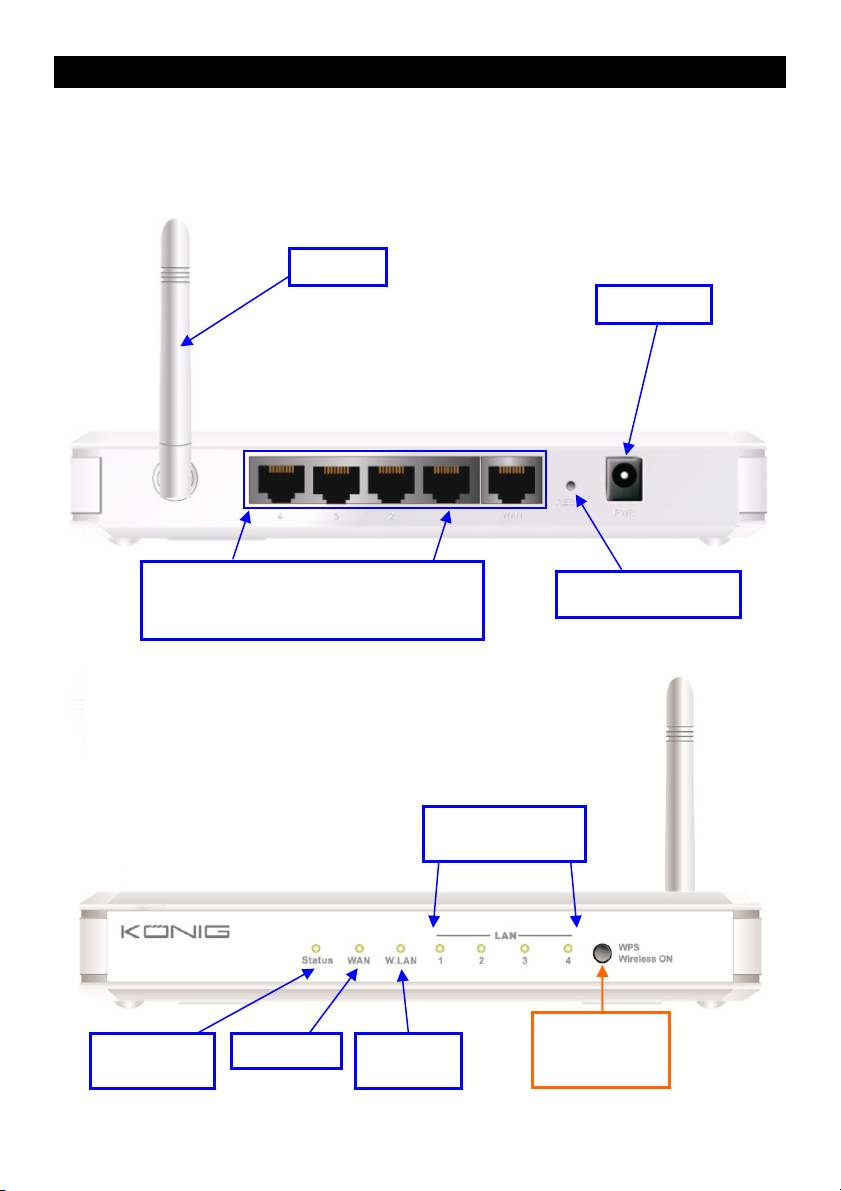

CMP-WNROUT55 och CMP-WNROUT60

Antenn

Eluttag

Auto MDI/MDIX RJ-45-portar

Känner automatiskt av typ av WAN och LAN

när du ansluter till Ethernet

CMP-WNROUT55

3-i-1-knapp

1. WPS

2. Trådlöst på

3. Återställ

LAN1~LAN4

lysdioder

CMP-WNROUT60

2-i-1-knapp

1. WPS

Lysdiod för

WAN-lysdiod

Wi-Fi-lysdiod

2. Trådlöst på

385

LYSDIODSINDIKATORER

Lysdiodsstatus Beskrivning

Status Grön blinkning Enhetsstatus arbetar

Grön RJ45-kabel är ansluten

WAN-lysdiod

Grön blinkning Dataåtkomst

Grön RJ45-kabel är ansluten

LAN-lysdiod

Grön blinkning Dataåtkomst

Grön Wi-Fi är på

Grön blinkning Dataåtkomst

Wi-Fi-lysdiod

Grön snabb blinkning Enheten är i WPS PBC-läge

Mörkt grön Wi-Fi-ar inaktiverad

KNAPPDEFINITION

Beskrivning

CMP-WNROUT55

När trådlöst är på, tryck på denna knapp (i ca 1 sekund) för att utföra

WPS-funktionen

WPS

CMP-WNROUT60

1. När trådlöst är av, tryck på denna knapp (i ca 1 sekund) för att aktivera ”trådlös

radio”

2. När trådlöst är på, tryck på denna knapp (i ca 1 sekund) för att utföra

WPS-funktionen

Trådlöst på

När trådlöst är av, tryck på denna knapp (i ca 1 sekund) för att aktivera ”trådlös

(endast

radio”

CMP-WNROUT55)

CMP-WNROUT55

1. Tryck på denna knapp och slå sedan på enheten

2. Tryck i ca 3-4 sekunder och enheten kommer att återställas till

standardinställningar och lysdioden blinkar varje sekund i normalt status

Återställ

Obs! Om lysdioden blinkar mycket snabbt, betyder det att knappen trycktes in för

länge och att du ska göra ett nytt försök

CMP-WNROUT60

Tryck i 6 sekunder för att återställa till standardinställningar, släpp sedan knappen

när enheten arbetar samtidigt

386

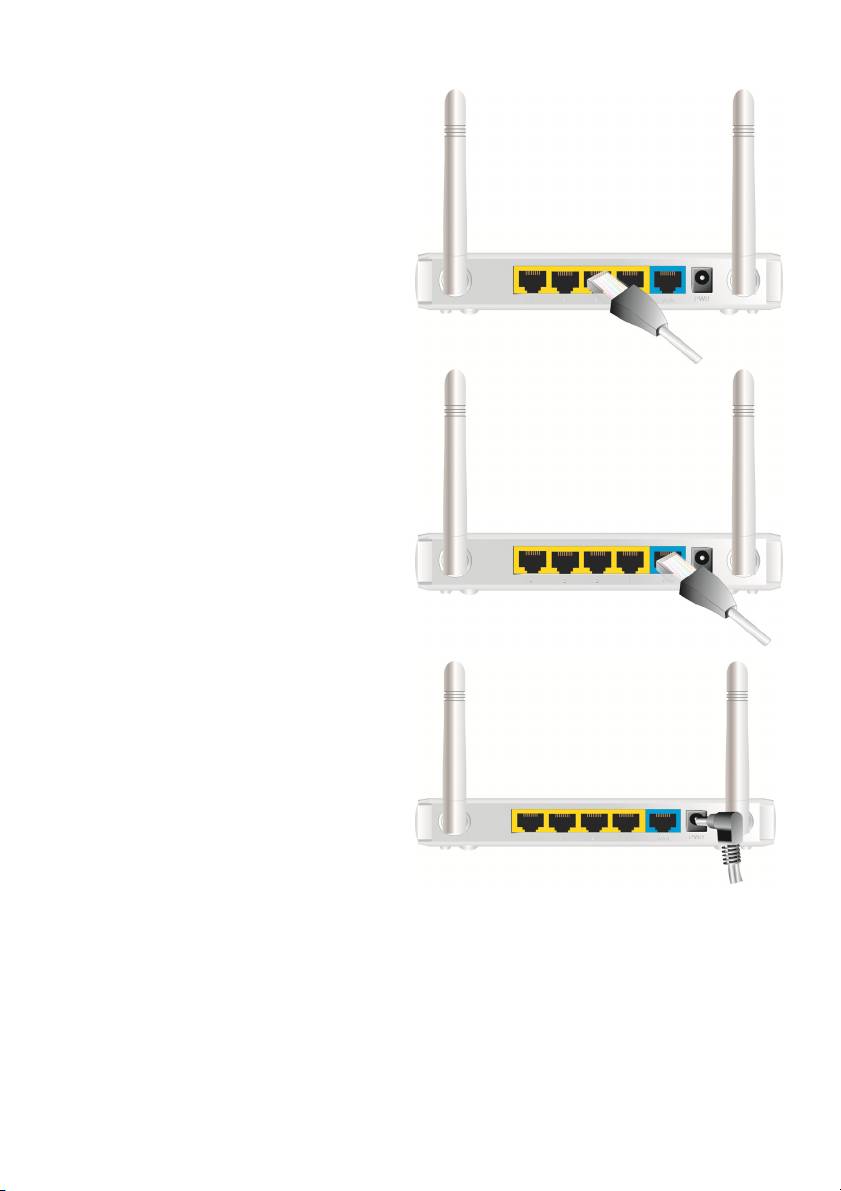

2) ANVÄNDNING

Steg 1. Sätt in Ethernet-kabeln i LAN-porten:

Sätt in Ethernet-kopplingskabeln i LAN-porten på

panelen på routerns baksida och en tillgänglig

Ethernet-port på nätverksadaptern på den dator

du använder för att konfigurera enheten.

Steg 2. Sätt in Ethernet-kopplingskabeln i den

fasta WAN-porten:

Sätt in Ethernet-kopplingskabeln från

DSL-modemet till den fasta WAN-porten på

panelen på routerns baksida.

Steg 3. Slå på routern:

Anslut nätadaptern till receptorn på panelen på

routerns baksida.

Steg 4. Slutför installationen.

387

Sätt in CD:n i din dators CD-spelare. Programmet, Autorun, kommer att utföras automatiskt. Klicka

sedan på ikonen Enkel installation för detta verktyg.

Konfigurera inställningarna genom följande steg:

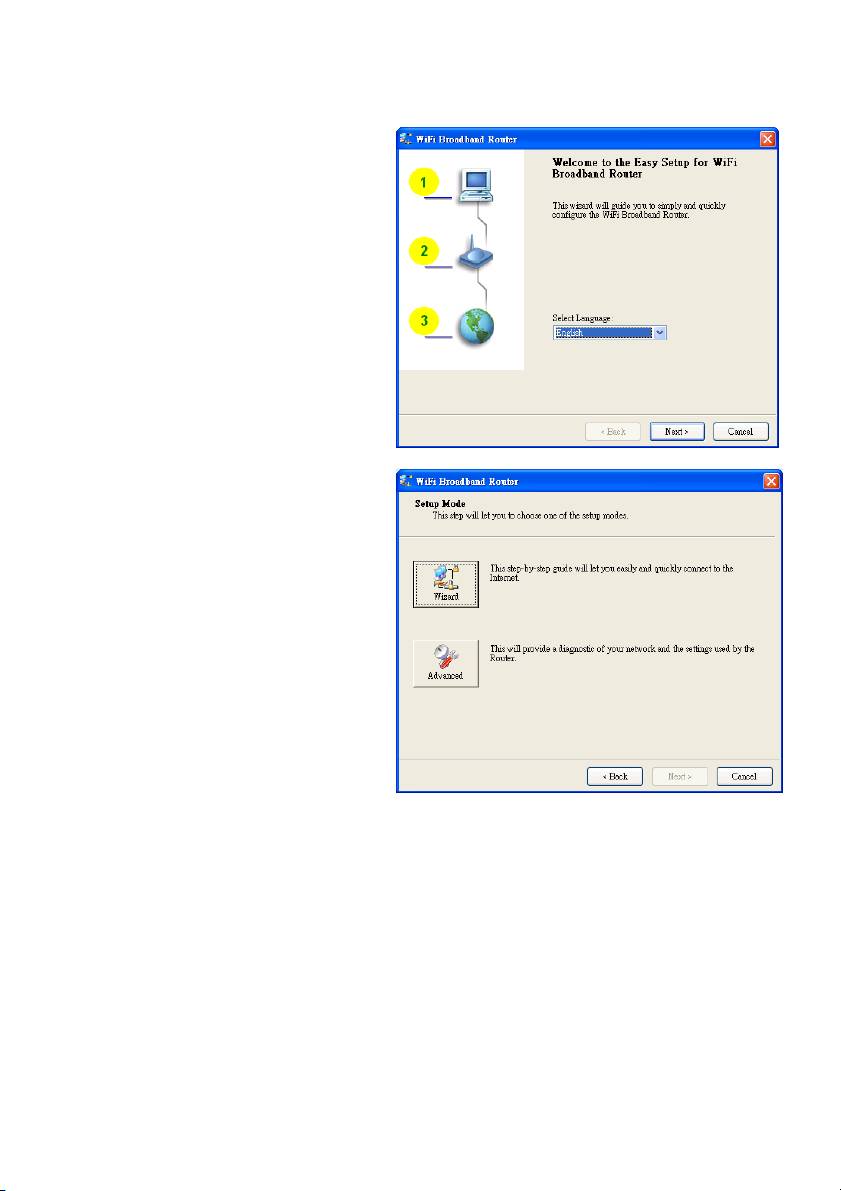

2.1

Välj önskat språk och klicka sedan på ”Next”

(nästa) för att fortsätta.

2.2 Installationsläge

Du kan välja läget guide för att köra

installationsprogrammet steg för steg eller

köra avancerat läge för att diagnostisera

routerns nätverksinställningar.

388

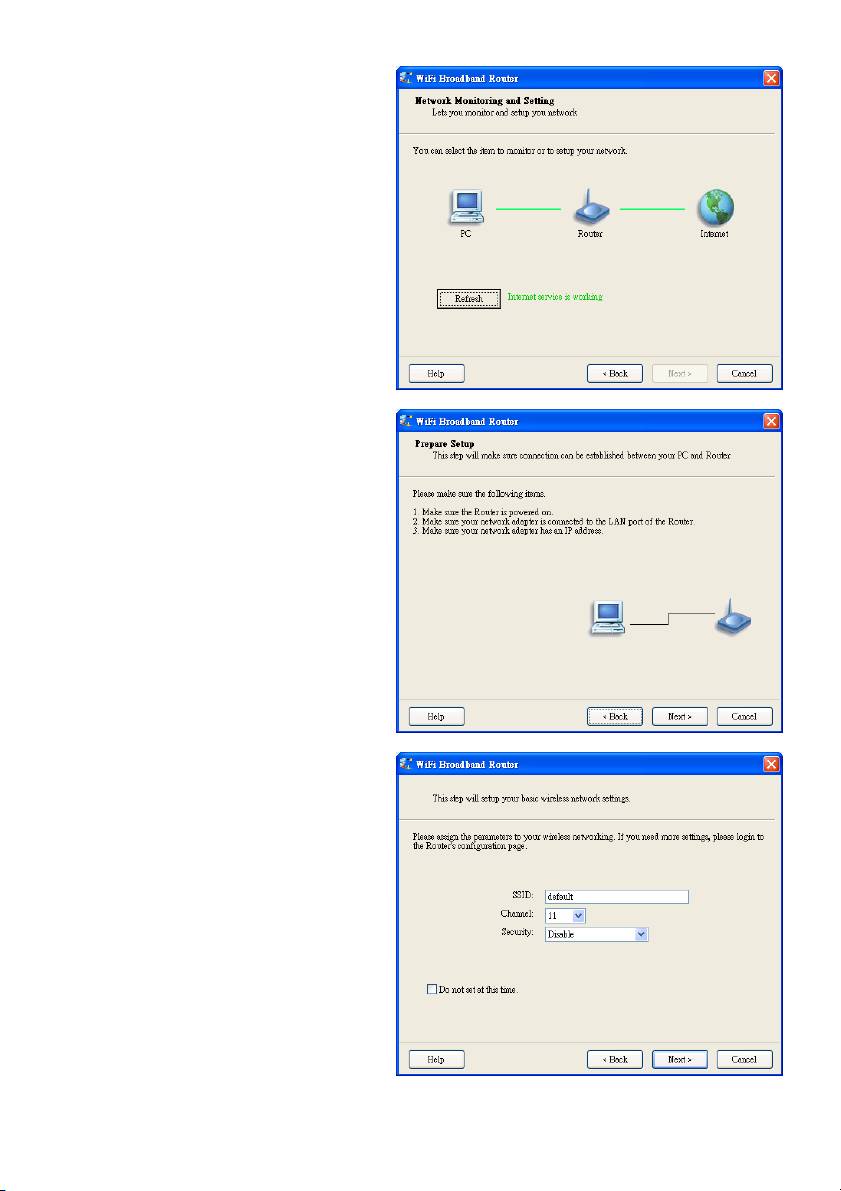

2.3 Avancerat läge för installation.

Kontrollera dator-, router- eller Internetikoner

för datorns, routerns eller Internets status.

2.4 Snabbguide för igångsättningsläge för

installation

1. Kontrollera om routern är påslagen.

2. Kontrollera om ditt nätverkskort är anslutet

till routerns LAN-port.

3. Kontrollera om ditt nätverkskort har en

IP-adress.

Klicka på ”Next” (nästa) för att fortsätta.

2.5 Trådlös inställning

Knappa in SSID, Channel och alternativ för

Security och klicka sedan på ”Next” för att

fortsätta.

389

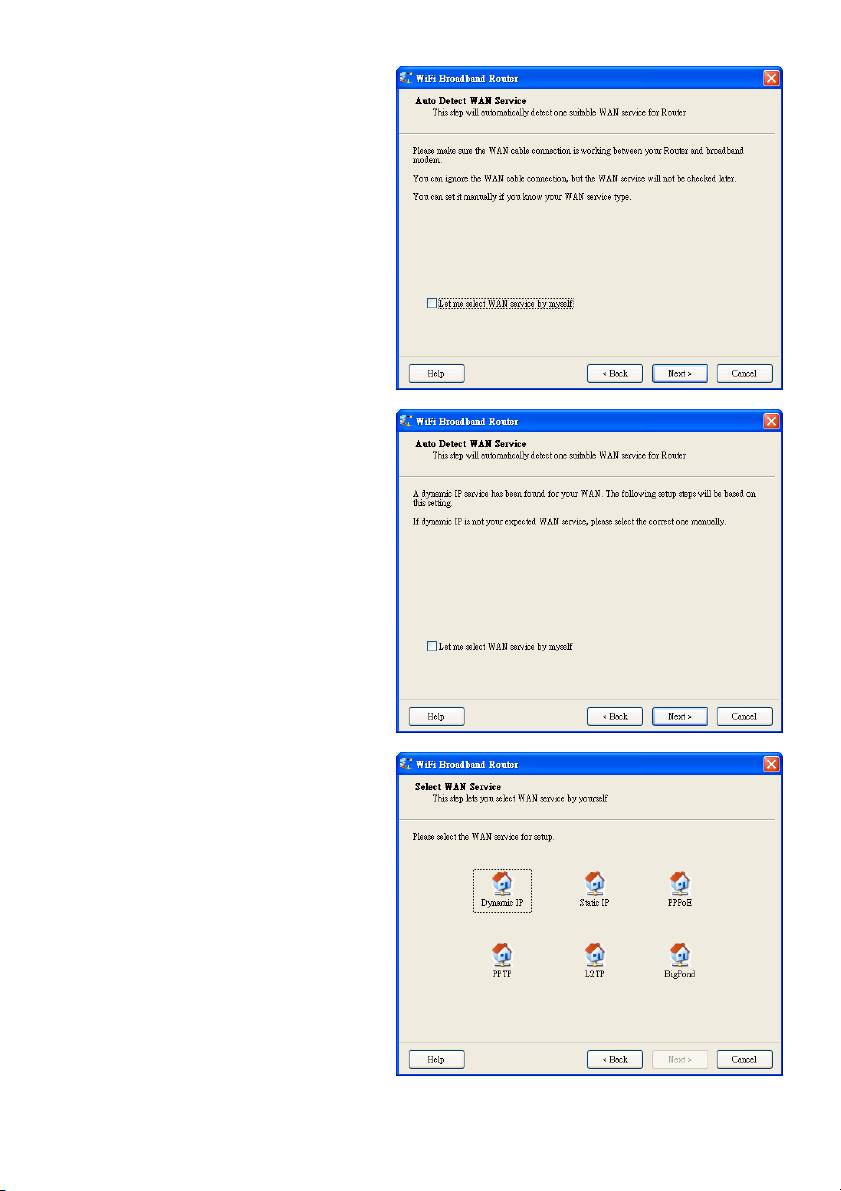

2.6 Autoavkänning av WAN-tjänster.

Klicka på ”Next” (nästa) för att fortsätta.

Inaktivera den här funktionen genom att

välja ”Let me select WAN service by myself”

(låt mig välja WAN-tjänst själv).

Obs! Denna funktion stöder endast

detektion av dynamiska och PPPoE

WAN-tjänster.

Till exempel detekteras den dynamiska

WAN-typen.

Efter detektering är routern klar att användas.

2.7 Välj WAN-tjänst manuellt.

I manuellt läge, välj en ikon och klicka

på ”Next” (nästa) för att fortsätta.

390

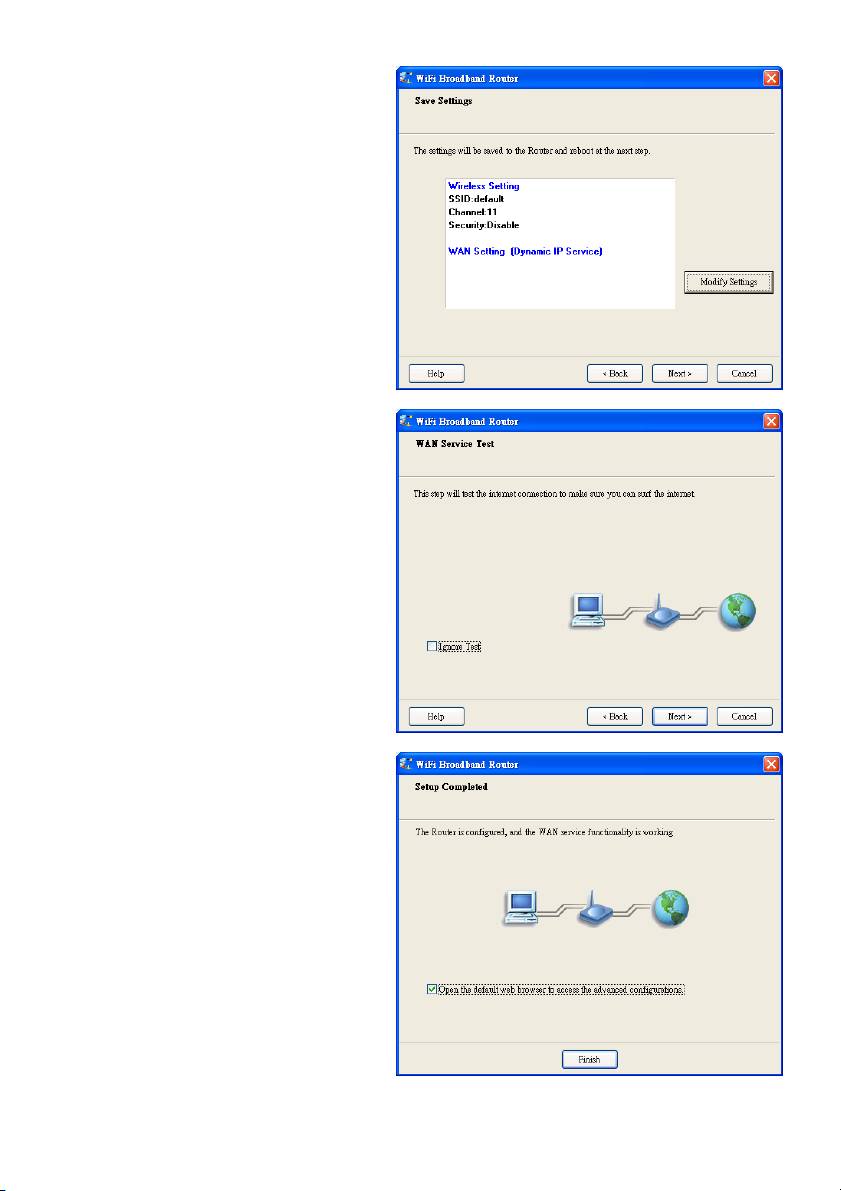

2.8 Verkställ inställningar eller Ändra.

Klicka på ”Next” (nästa) för att verkställa

inställningarna och fortsätta. Klicka på ”Modify

Settings” (ändra inställningar) för att ändra

inställningarna.

2.9 Testa Internet-anslutningen.

Testa WAN-nätverkstjänst. Klicka på ”Next”

(nästa) för att fortsätta.

Du kan ignorera det här steget genom att

välja ”Ignore Test” (ignorera test).

2.10 Inställning slutförd.

Inställningen av EZ är klar. Du kan nu öppna

den förinställda webbläsaren för att

konfigurera de avancerade inställningarna för

routern.

Klicka på ”Finish” (avsluta) för att slutföra

installationen.

391

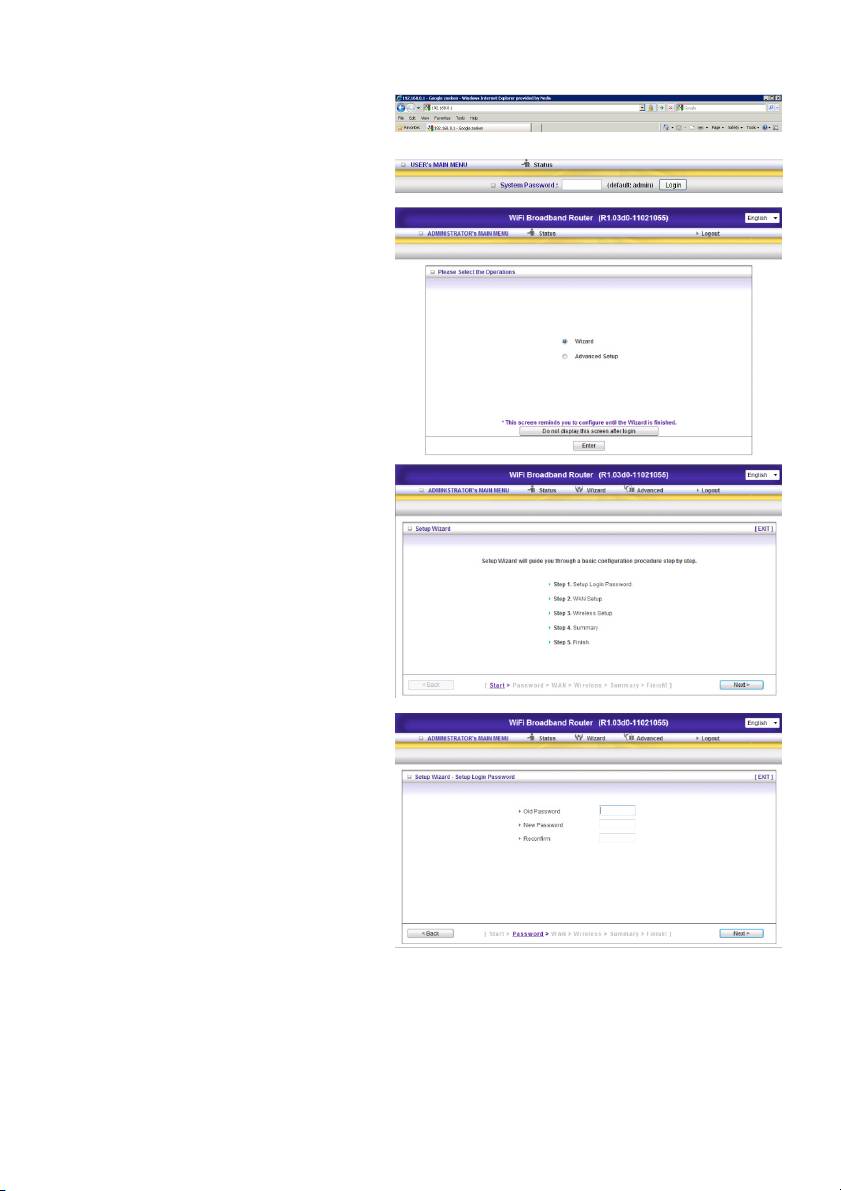

3.) GUIDEN KONFIGURATION

Skriv in IP-adressen (http://192.168.0.1)

Skriv in lösenordet, standardlösenordet

är ”admin” (administratör) och klicka

på ”Login” (logga in).

Välj ”Wizard” (guide)för grundinställningar på

ett enkelt sätt.

Tryck på ”Next” (nästa) för att starta guiden.

Steg 1:

Skriv in ett systemlösenord.

392

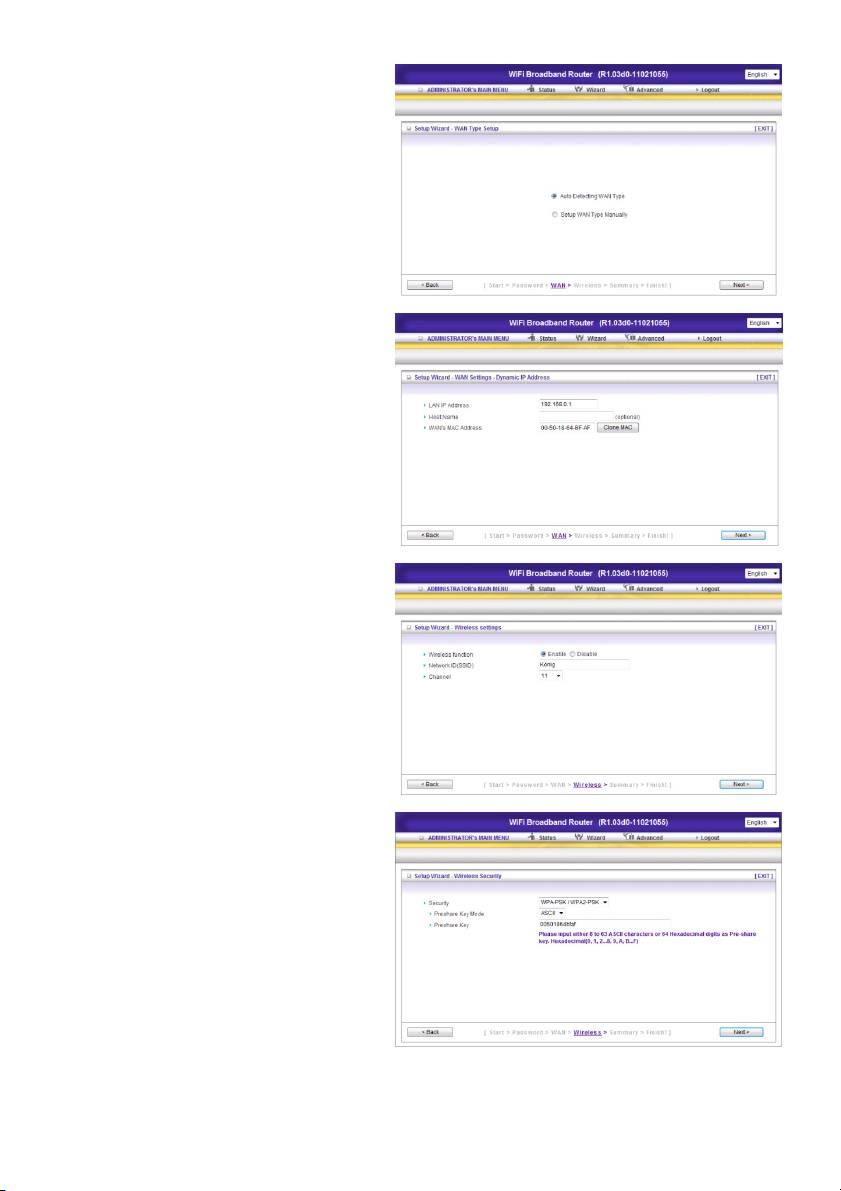

Steg 2:

Välj ”Auto Detecting WAN Type”

(autodetekterande WAN-typ).

Steg 3:

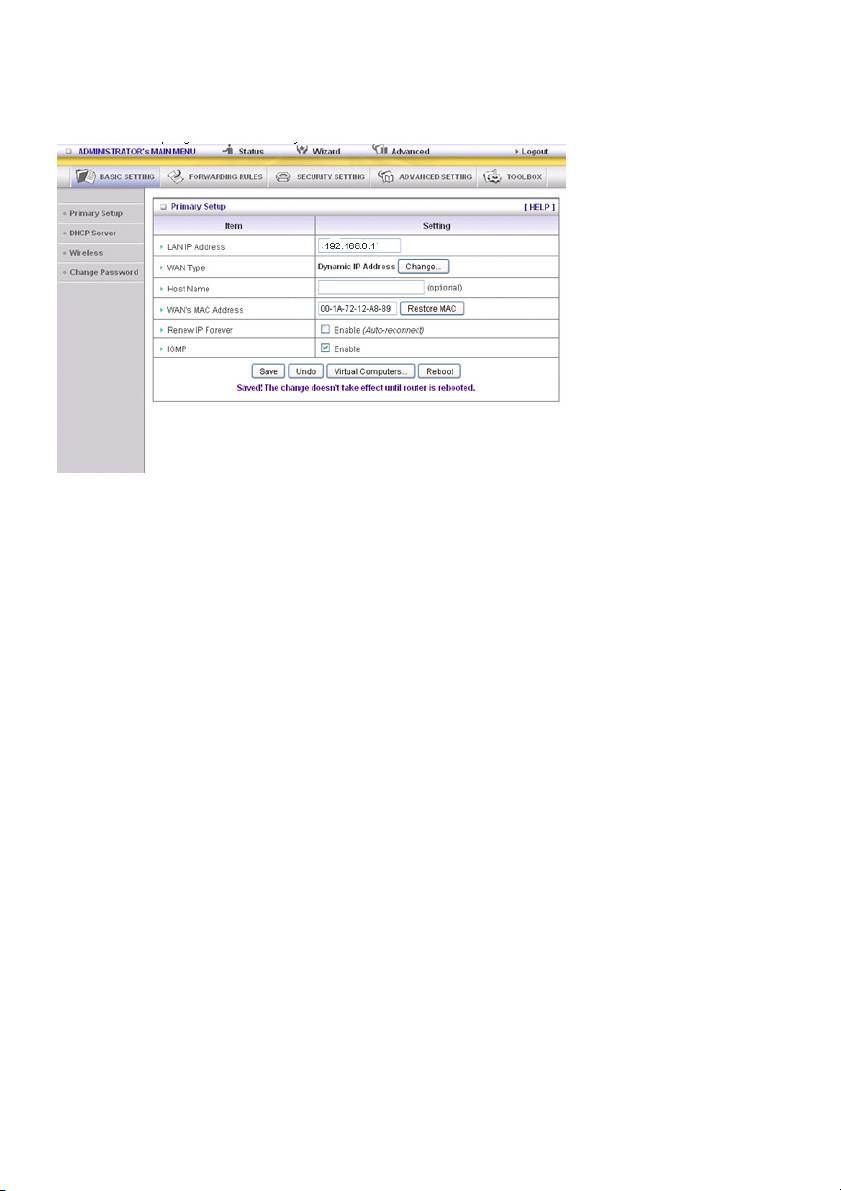

Ställ in LAN-IP och WAN-typ.

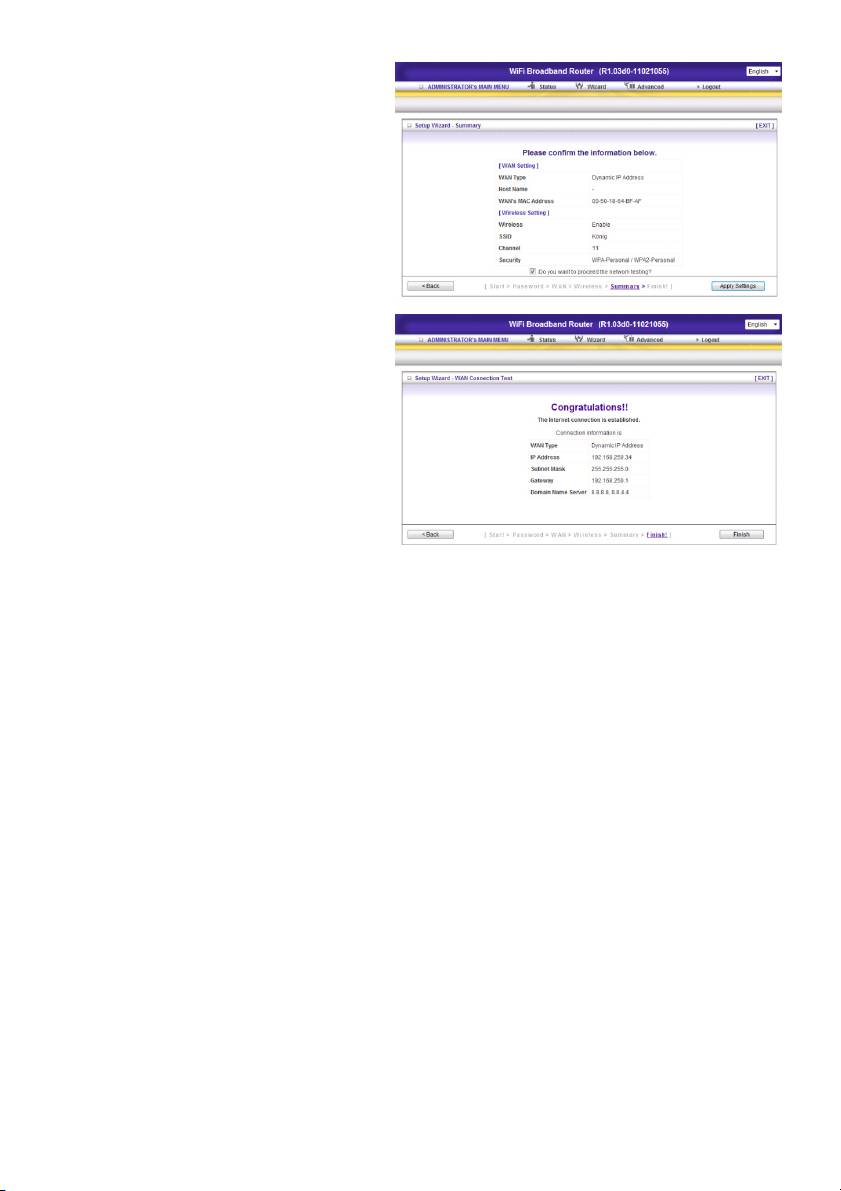

Steg 4:

Ställ in din autentisering och kryptering. Välj

WPA-PSK/WPA2-PSK. Nu kan du lätt fylla i

det lösenord som finns undertill på routern.

393

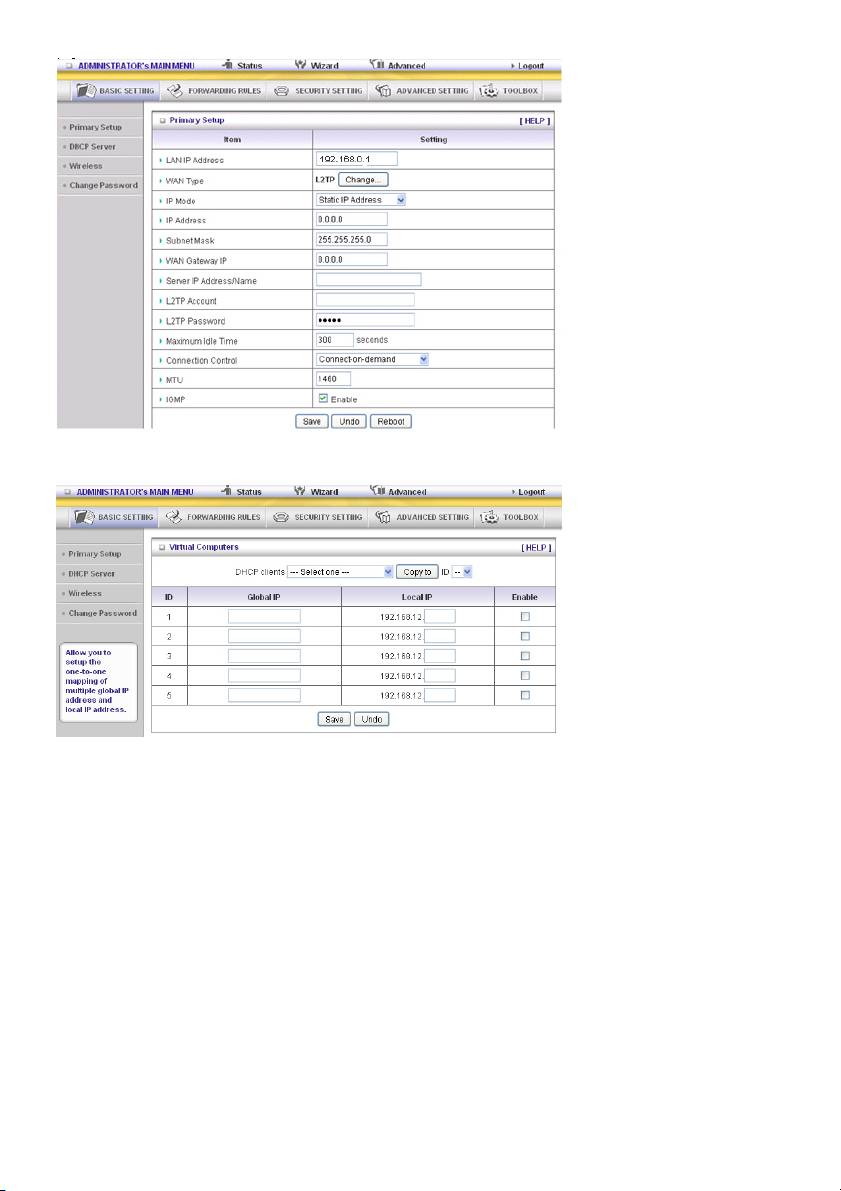

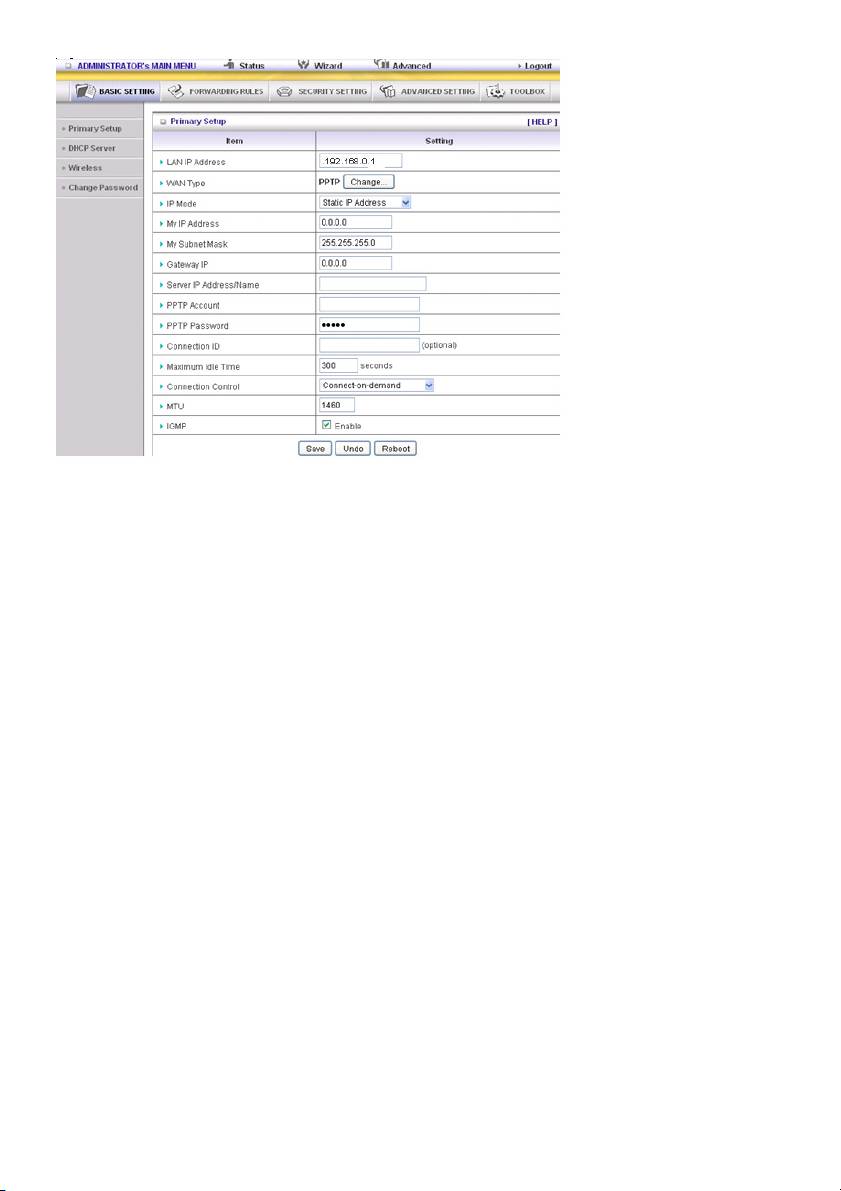

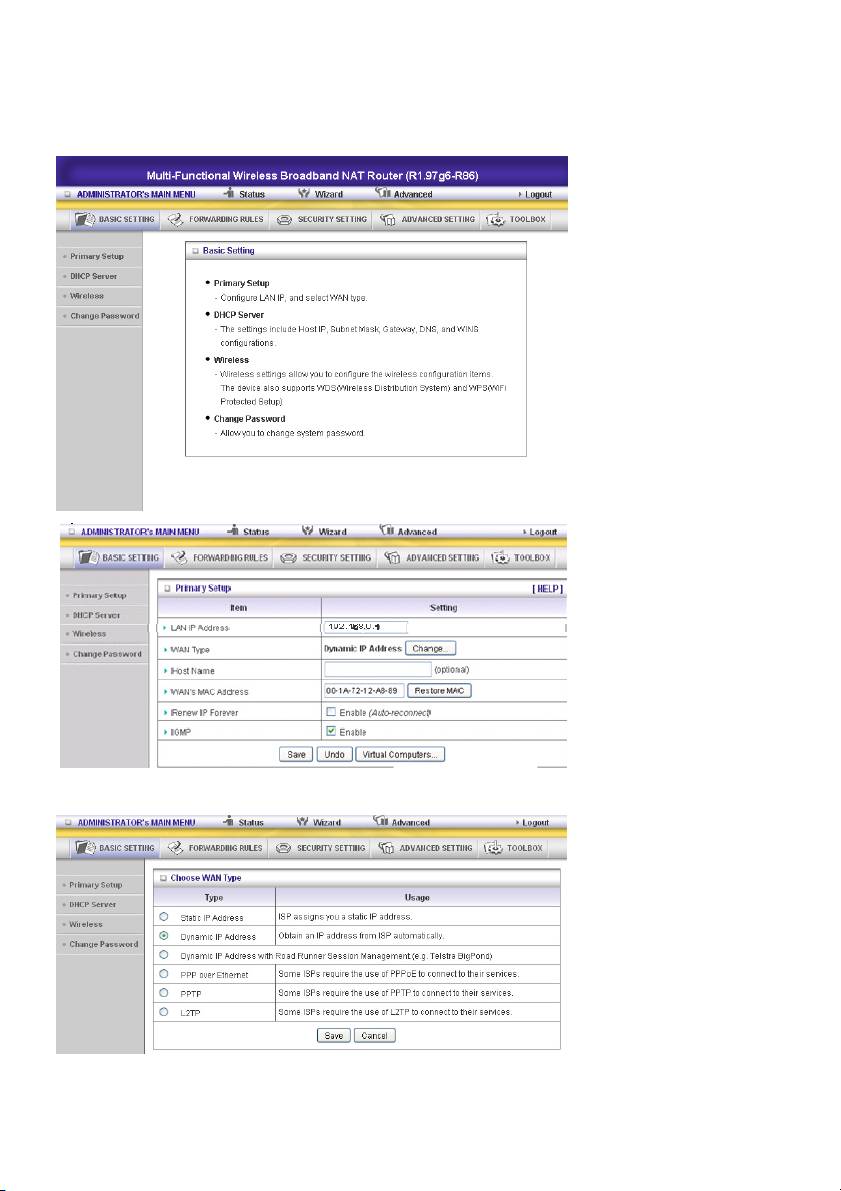

L2TP: Vissa Internetleverantörer kräver att L2TP används för att ansluta till deras tjänster

Kontrollera först den som Internetleverantören tilldelat dig och välj statisk IP-adress eller dynamisk

IP-adress.

Till exempel: Använd statisk

1. Min IP-adress och min subnätmask: den privata IP-adress och nätmask din Internetleverantör

tilldelat dig.

2. Serverns IP-adress: PPTP-serverns IP-adress.

3. PPTP-konto och -lösenord: det konto och det lösenord din Internetleverantör tilldelat dig. Om du inte

vill ändra lösenordet, lämna det tomt.

3. Anslutnings- ID: valfritt. Skriv in anslutnings-ID om din Internetleverantör kräver det.

4. Maximal vilolägestid: tid utan aktivitet innan PPTP-sessionen bryts. Ställ in den på noll eller aktivera

Automatisk återanslutning för att avaktivera denna funktion. Om Auto-anslut är aktiverat kommer

denna produkt att ansluta till Internetleverantören automatiskt efter omstart av systemet eller

anslutningen avbrutits.

Anslutningskontroll: Det finns 3 lägen att välja mellan:

Anslut på begäran: Enheten kommer att länka till Internetleverantören när klienterna skickar utgående

paket.

Auto-anslut (alltid på): Enheten kommer att länka till Internetleverantören tills anslutningen är etablerad.

Manuellt: Enheten kommer inte att göra kopplingen förrän du klickar på knappen Anslut på sidan

Status.

400

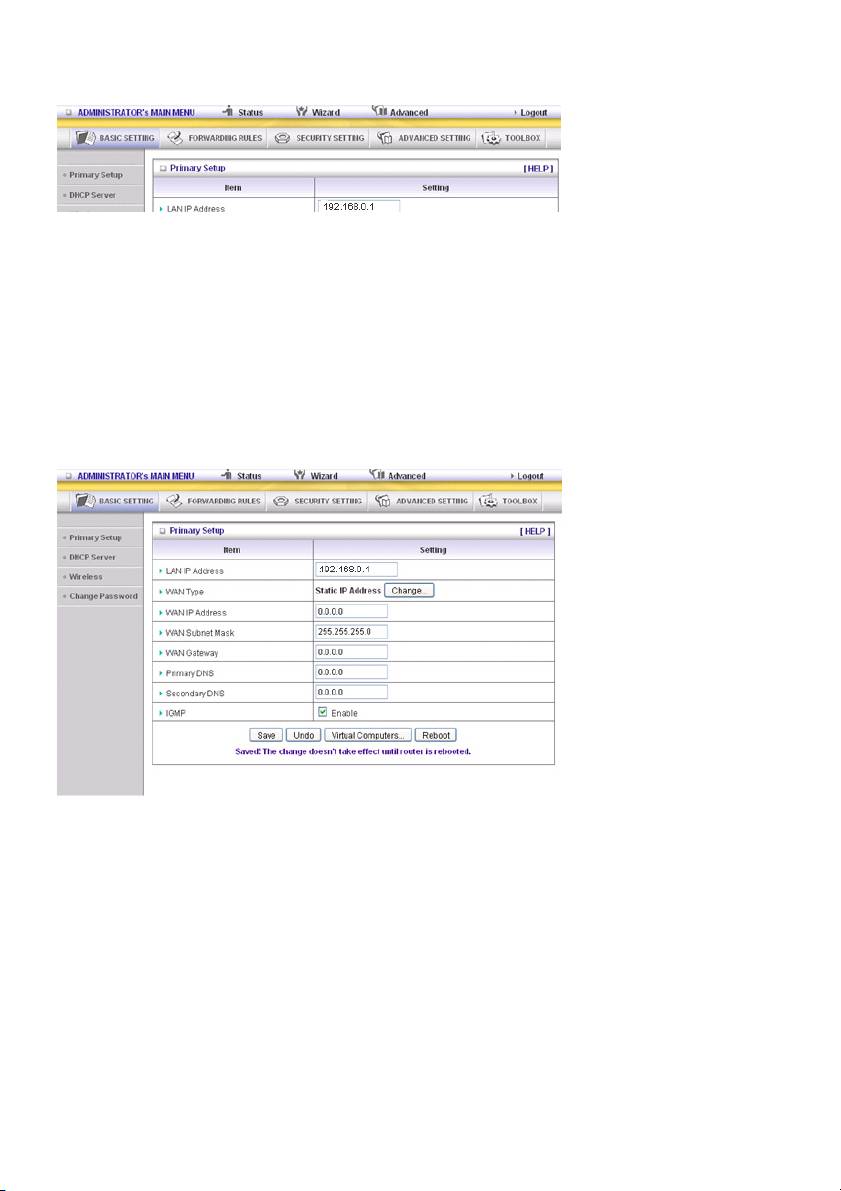

Virtuella datorer (endast för statisk och dynamisk IP-adress av WAN-typ)

Med en virtuell dator kan du använda den ursprungliga NAT-funktionen som gör att du kan ställa in

en-till-en mappning av flera globala och lokala IP-adresser.

• Global IP: Ange den globala IP-adress som du tilldelats av din Internetleverantör.

• Lokal IP: Ange den lokala IP-adressen för din LAN-PC som motsvarar den globala IP-adressen.

• Aktivera: Markera detta alternativ för att aktivera funktionen virtuell dator.

401

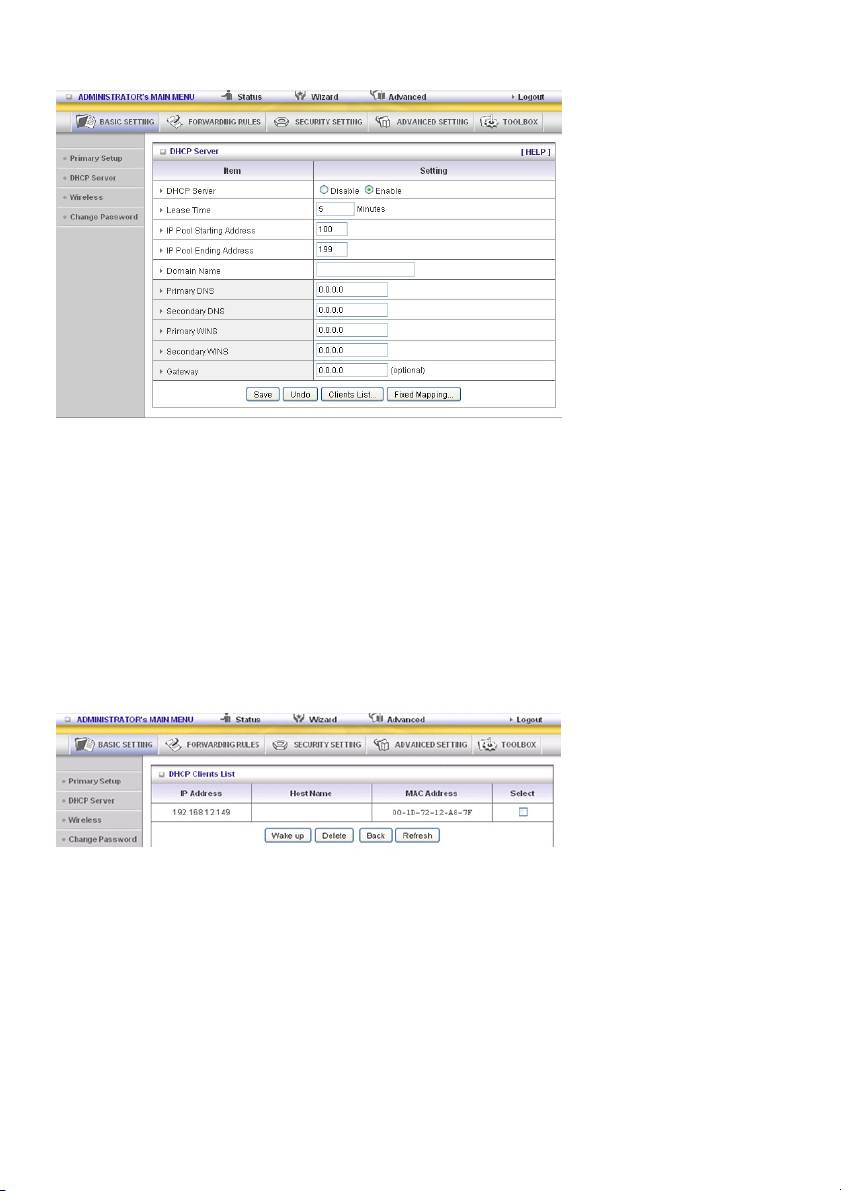

DHCP-server

Tryck på ”More>>” (läs mer)

1. DHCP-server: Välj ”Disable” (avaktivera) eller ”Enable” (aktivera).

2. Lånetid: Detta är den tid som klienten kan använda IP-adressen som klienten tilldelats av

DHCP-servern.

3. Startadress för IP-pool/Startadress för IP-pool: När det kommer en begäran kommer

DHCP-servern att automatiskt tilldela en oanvänd IP-adress från IP-adresspoolen till den begärande

datorn. Du måste ange IP-adresspoolens start-och slutadress.

4. Domännamn: Valfritt, denna information kommer att skickas till klienten.

5. Primär DNS/Sekundär DNS: Med denna funktion kan du tilldela DNS-servrar

6. Primär WINS/Sekundär WINS: Med denna funktion kan du tilldela WINS-servrar

7. Gateway: Gatewayadressen är en alternativ gateways IP-adress.

Med denna funktion kan du tilldela en annan gateway till PC:n när DHCP-servern ger en IP till din

PC.

8. DHCP-klientlista:

402

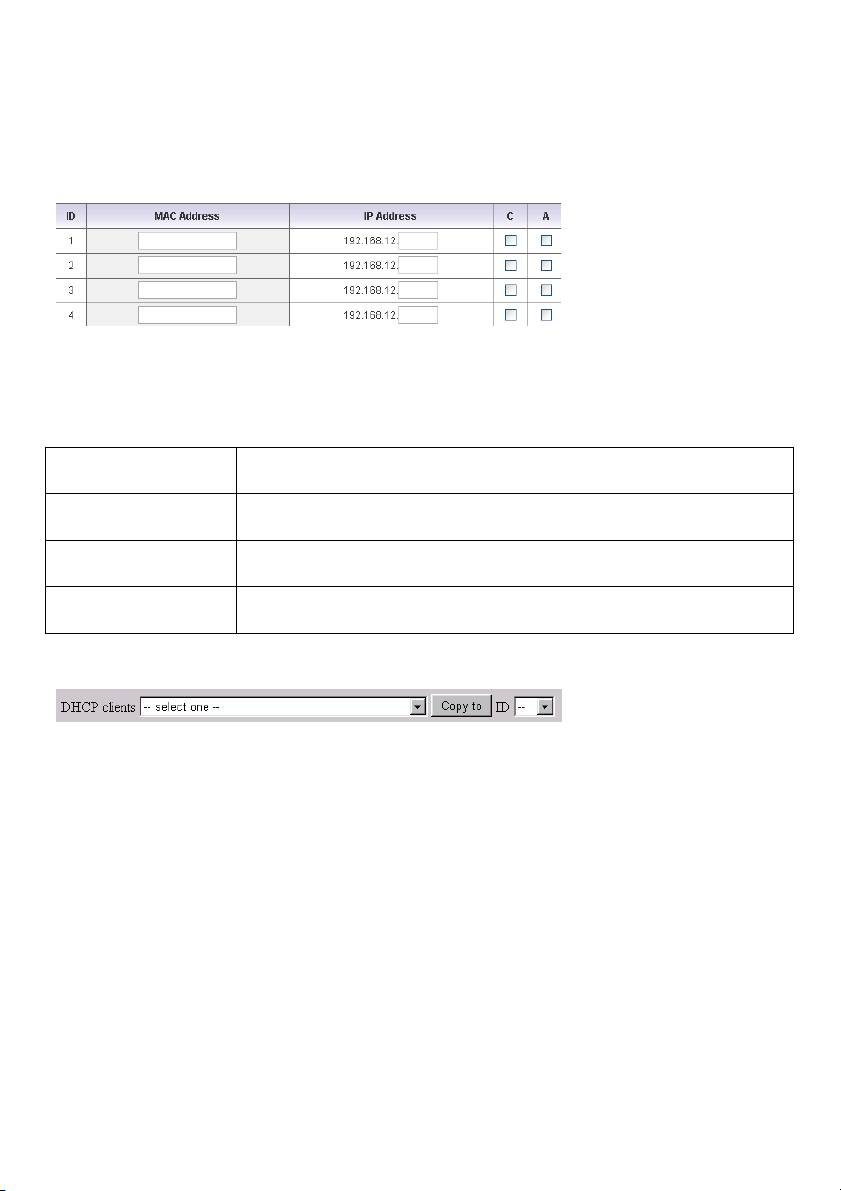

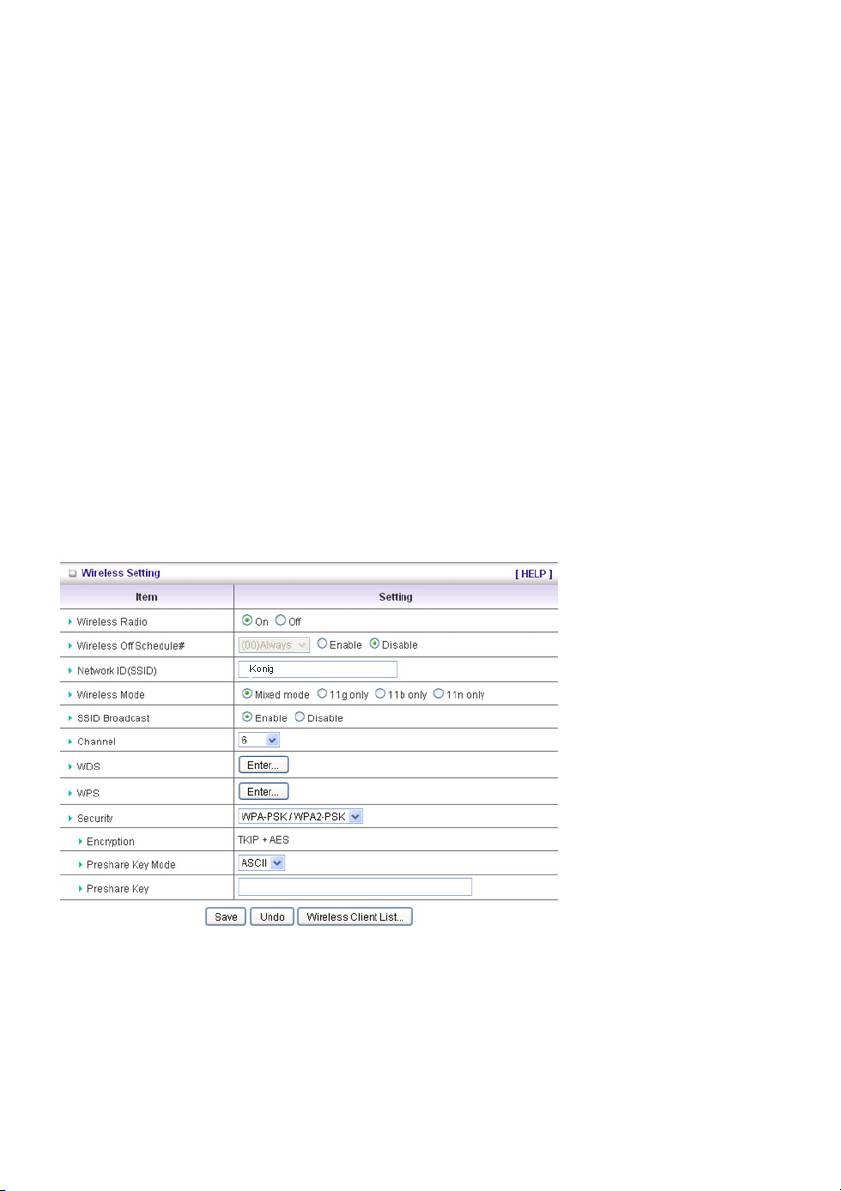

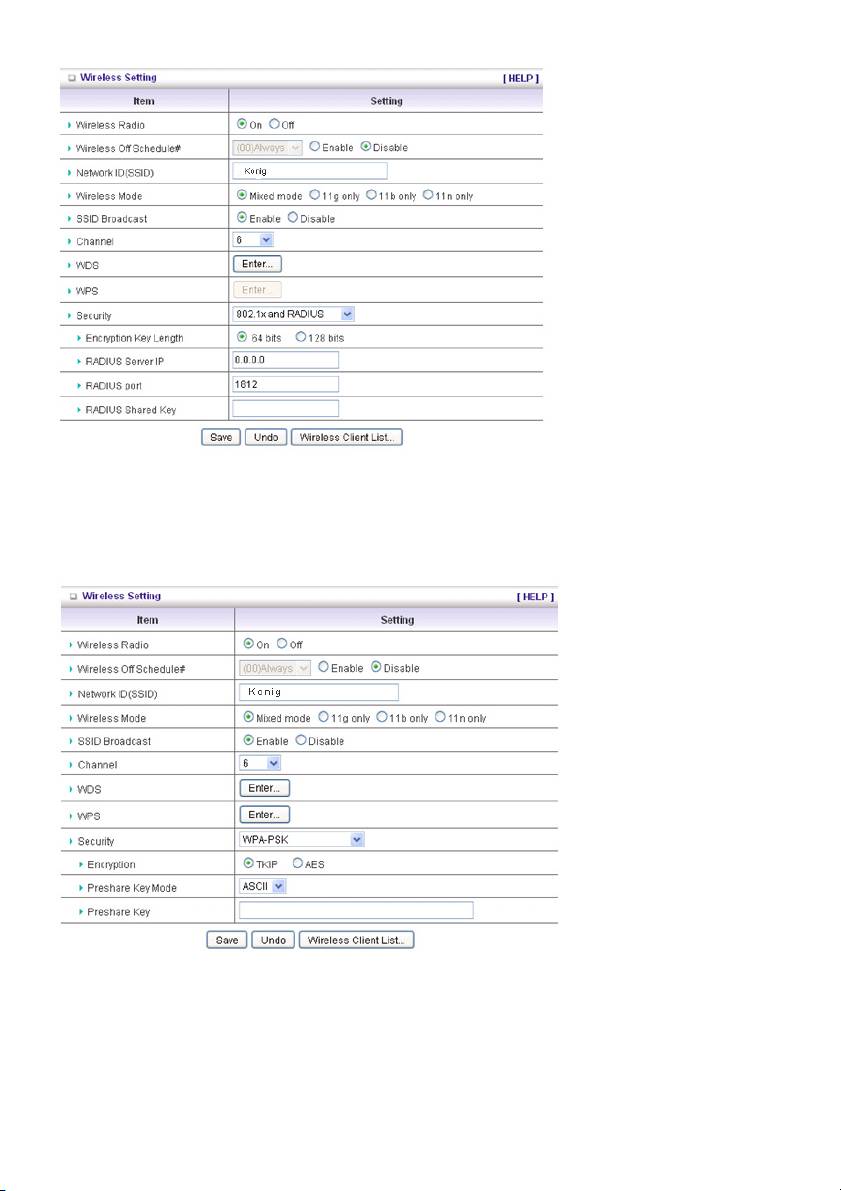

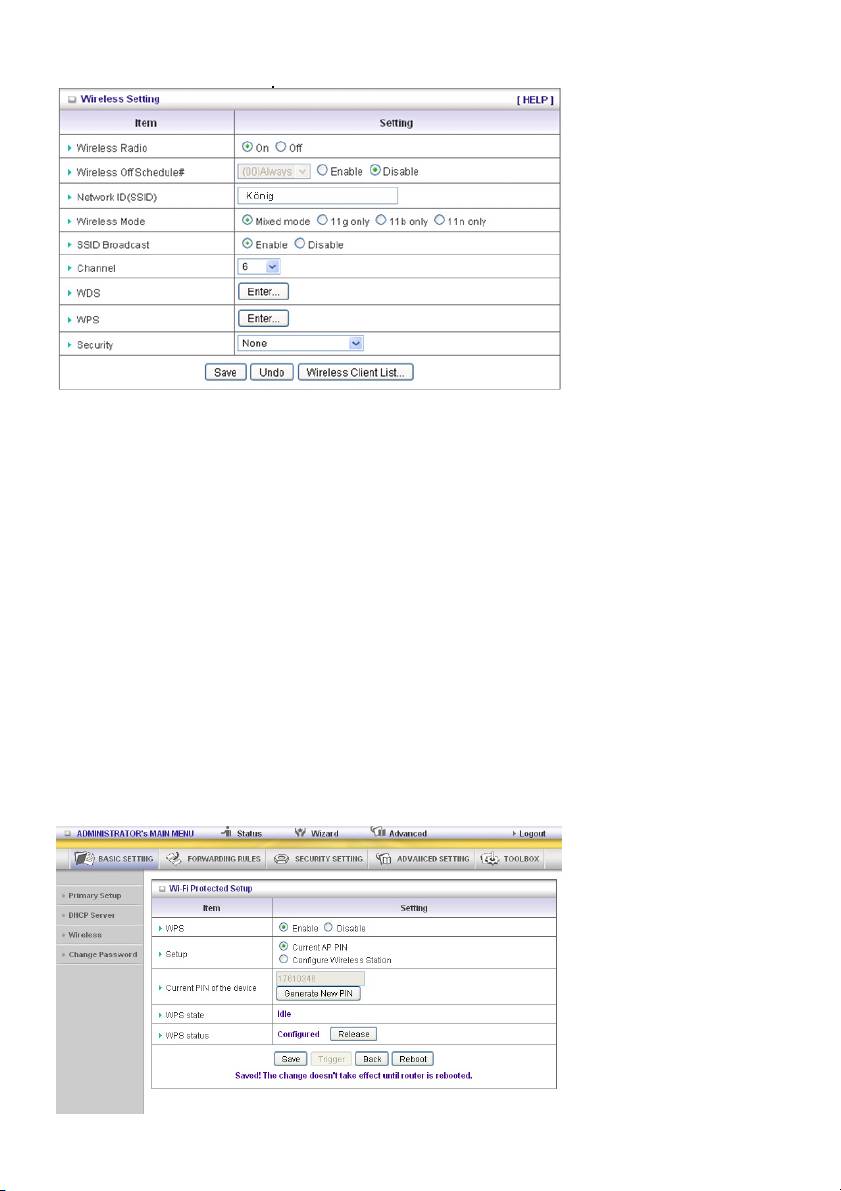

Wireless Setting (trådlös inställning)

Med trådlös inställning kan du ställa in de trådlösa konfigurationsobjekten.

Wireless Radio (trådlös radio): Användaren kan slå på eller av trådlösa tjänster.

Wireless Off Schedule# (Schema nr för trådlös av): Innan trådlös radio stängs av kommer enheten

att upptäcka om trådlös station är online, sedan vara beroende av schemat ”01:00~08:30” för att

avaktivera Wi-Fi-tjänster.

Network ID (SSID) (nätverks-ID): Nätverks-ID används för att identifiera trådlöst LAN (Wi-Fi).

Klientstationer kan glida fritt över denna produkt och andra åtkomstpunkter som har samma

nätverks-ID. (Fabriksinställningen är ”König”)

SSID Broadcast (radiosändning): Routern sänder signaler från en radiofyr med viss information,

inklusive SSID, så att de trådlösa klienterna kan veta hur många AP-enheter det finns via nätverkets

skanningsfunktion. Därför, om denna funktion är inaktiverad, kan de trådlösa klienterna inte hitta

enheten från radiofyrar.

Channel (kanal): Radions kanalnummer. Vilka kanaler som är tillåtna beror på domänföreskrifter.

WPS (Wi-Fi-inställningsskydd)

WPS är Wi-Fi inställningsskydd som liknar WCN-NET och erbjuder säker och enkel väg för trådlös

anslutning.

403

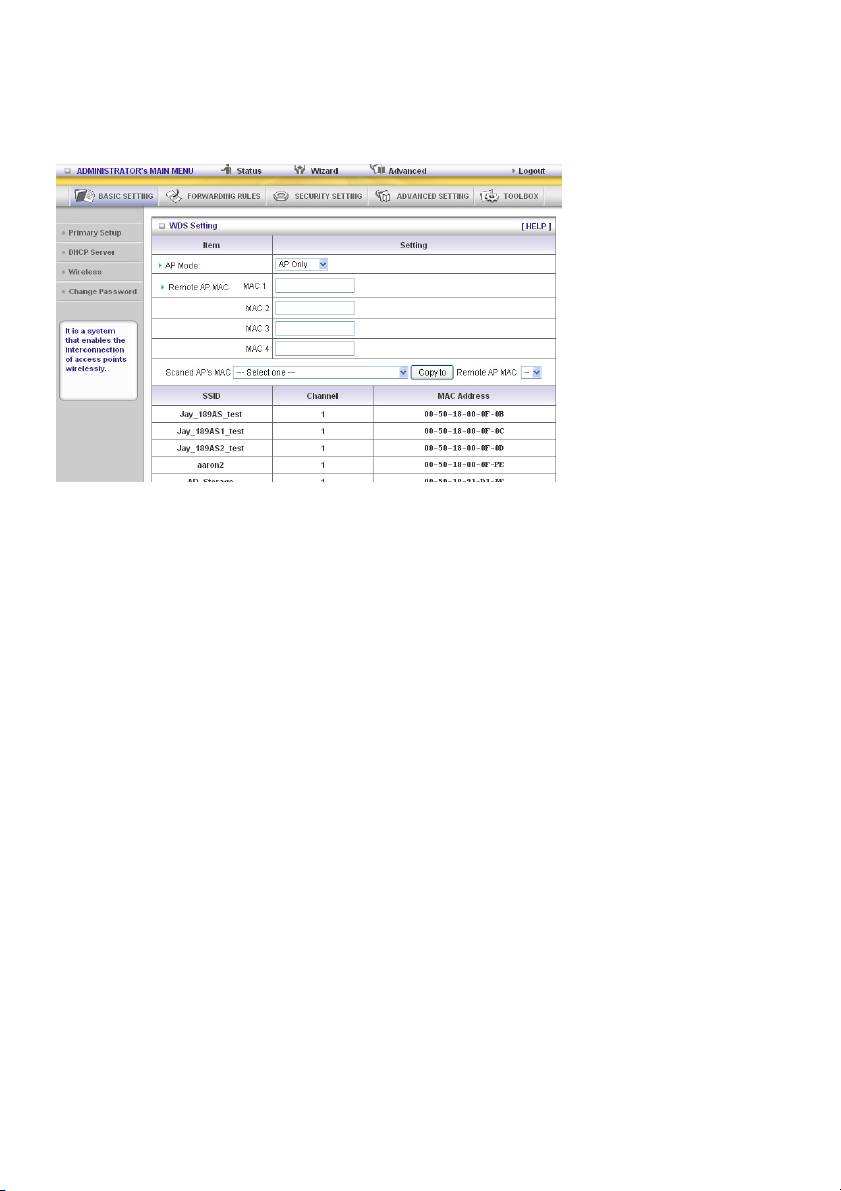

WDS (trådlöst distributionssystem)

WDS-hantering enligt definition i standarden IEEE802.11 är tillgänglig. Genom att använda WDS är det

möjligt att trådlöst ansluta till åtkomstpunkter och samtidigt utöka en fast infrastruktur till platser där

kabel inte är möjligt eller ineffektivt att använda.

Security (säkerhet): Markera önskad datasekretessalgoritm. Säkerhetsaktivering skyddar din data

medan den överförs från en station till en annan.

Det finns flera säkerhetstyper som du kan använda:

WEP:

När 128 eller 64 bit WEP-säkerhetsnyckel aktiveras ska du markera den WEP-nyckel som ska

användas och skriva in 26 eller 10 hexadecimalsiffror(0, 1, 2…8, 9, A, B…F).

802.1X

Kryssrutan användes för att stänga av 802.1X-funktionen. När 802.1X-funktionen aktiveras måste den

trådlösa användaren authenticate (autentisera) till den router som först använder nätverkstjänsten.

RADIUS Server (RADIUS-server)

IP-adress eller servern 802.1X domännamn.

RADIUS Shared Key (RADIUS delad nyckel)

Nyckelvärde som delas av RADIUS-servern och denna router. Detta nyckelvärde överensstämmer

med nyckelvärdet i RADIUS-servern.

404

A-PSK

1. Markera Encryption (kryptering) och Preshare Key Mode (preshared key-läge)

Om du markerar HEX måste du fylla i 64 hexadecimalsiffror (0, 1, 2…8, 9, A, B…F). För ASCII är

längden för preshared key från 8 till 63.

2. Fyll i nyckeln t.ex. 12345678

WPA

Kryssrutan användes för att ändra WPA:s funktion. När WPA-funktionen aktiveras måste den trådlösa

användaren autentisera till den router som först använder nätverkstjänsten. RADIUS-serverns

IP-adress eller 802.1X-serverns domännamn.

Markera Encryption (kryptering) och RADIUS Shared Key (RADIUS delad nyckel)

Om du markerar HEX måste du fylla i 64 hexadecimalsiffror (0, 1, 2…8, 9, A, B…F).

För ASCII är längden för preshared key från 8 till 63.

405

Nyckelvärde som delas av RADIUS-servern och denna router. Detta nyckelvärde överensstämmer

med nyckelvärdet i RADIUS-servern.

WPA2-PSK (AES)

1. Markera läget preshared key

Om du markerar HEX måste du fylla i 64 hexadecimalsiffror (0, 1, 2…8, 9, A, B…F).

För ASCII är längden för preshared key från 8 till 63.

2. Fyll i nyckeln t.ex. 12345678

WPA2 (AES)

Kryssrutan användes för att ändra WPA:s funktion. När WPA-funktionen aktiveras måste den trådlösa

användaren autentisera till den router som först använder nätverkstjänsten. RADIUS-serverns

IP-adress eller 802.1X-serverns domännamn.

Markera RADIUS Shared Key

Om du markerar HEX måste du fylla i 64 hexadecimalsiffror (0, 1, 2…8, 9, A, B…F).

För ASCII är längden för preshared key från 8 till 63.

Nyckelvärde som delas av RADIUS-servern och denna router. Detta nyckelvärde överensstämmer

med nyckelvärdet i RADIUS-servern.

WPA-PSK/WPA2-PSK

Routern detekterar automatiskt vilken säkerhetstyp klienten använder för kryptering.

1. Markera läget preshared key

Om du markerar HEX måste du fylla i 64 hexadecimalsiffror (0, 1, 2…8, 9, A, B…F).

För ASCII är längden för preshared key från 8 till 63.

2. Fyll i nyckeln t.ex. 12345678

WPA/WPA2

Kryssrutan användes för att ändra WPA:s funktion. När WPA-funktionen aktiveras måste den trådlösa

användaren autentisera till den router som först använder nätverkstjänsten. RADIUS-server Routern

detekterar automatiskt vilken säkerhetstyp klienten använder för kryptering.(WPA-PSK version 1 eller

2).

IP-adress eller servern 802.1X domännamn.

Markera RADIUS Shared Key

Om du markerar HEX måste du fylla i 64 hexadecimalsiffror (0, 1, 2…8, 9, A, B…F).

För ASCII är längden för preshared key från 8 till 63.

406

Nyckelvärde som delas av RADIUS-servern och denna router. Detta nyckelvärde överensstämmer

med nyckelvärdet i RADIUS-servern.

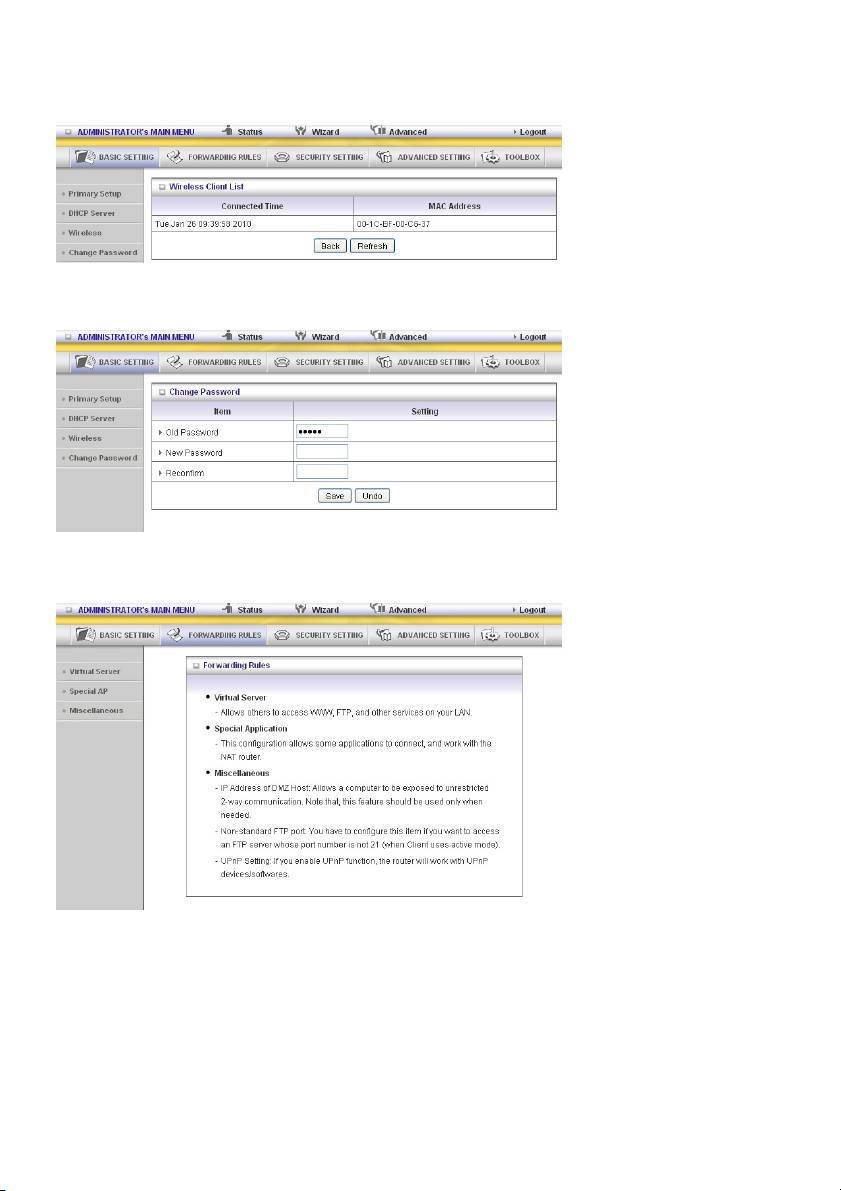

Wireless Client List (lista över trådlösa klienter)

Change Password (ändra lösenord)

Ändra lösenordet här. Vi rekommenderar verkligen att du av säkerhetsskäl ändrar ditt lösenord.

5.2 Regler för vidarebefordran

407

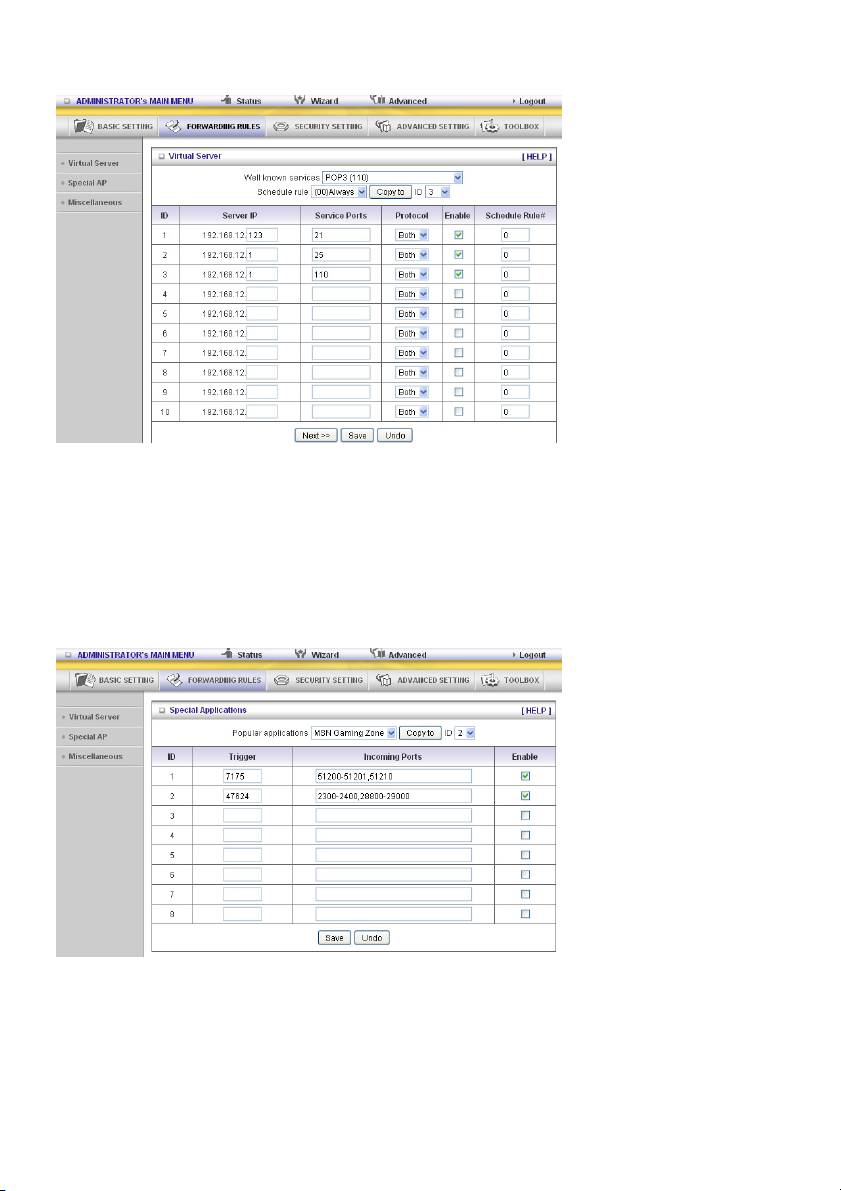

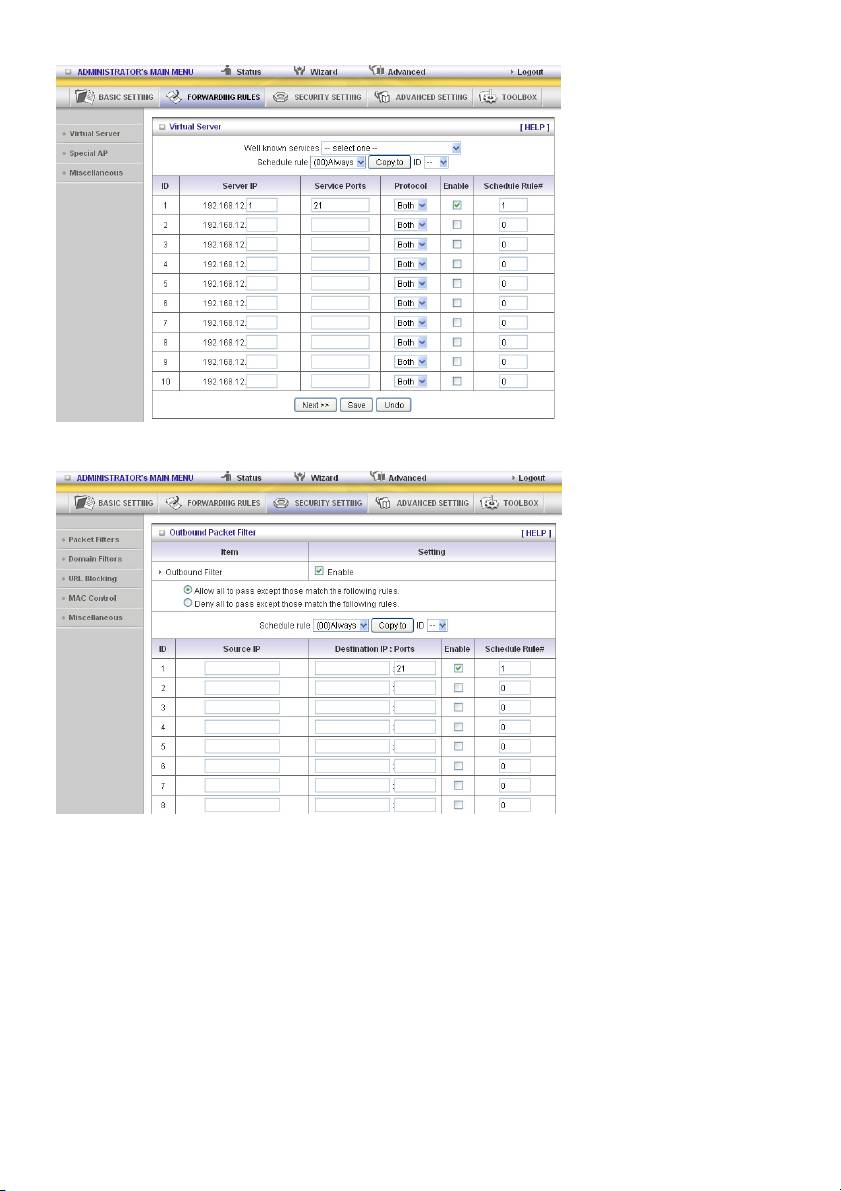

Virtual Server (virtuell server)

Denna produkts NAT-brandvägg filtrera bort paket som inte känns igen för att skydda ditt Intranät, så att

alla värdar bakom denna inte produkt syns. Om du vill kan du göra några av dem tillgängliga genom att

aktivera mappning av virtuell server.

En virtuell server definieras som en Service Port (tjänstport), och all begäran till denna port kommer att

omdirigeras till en av dator som anges av Server IP (server-IP). Virtual Server (virtuell server) kan

fungera med Schedule Rules (schemalägg regler), och ge användaren större flexibilitet för

åtkomstkontroll. För uppgifter se Schedule Rule (schemalägg regler).

Special AP (speciell AP)

Vissa program kräver flera anslutningar, som Internetspel, videokonferenser, Internettelefoni etc. På

grund av brandväggen fungerar inte dessa program med en ren NAT-router. Egenskapen Special

Applications (speciella applikationer) gör att dessa applikationer kan fungera med denna produkt. Om

mekanismen för speciella applikationer inte lyckas få ett applikation att fungera, kan du försöka med att

ställ in datorn som DMZ-värd istället.

1. Trigger (utlösning): det utgående portnummer som utfärdats av programmet.

408

2. Incoming Ports (inkommande portar): när det utlösande paketet detekteras, tillåts de inkommande

paketen som skickats till de angivna portnumren att passera genom brandväggen.

Denna produkt innehåller vissa fördefinierade inställningar. Välj program och klicka på Copy (kopiera)

för att lägga till den fördefinierade inställningen till din lista.

Anmärkning! Vid varje givet tillfälle, kan endast en dator använda varje specialapplikationstunnel.

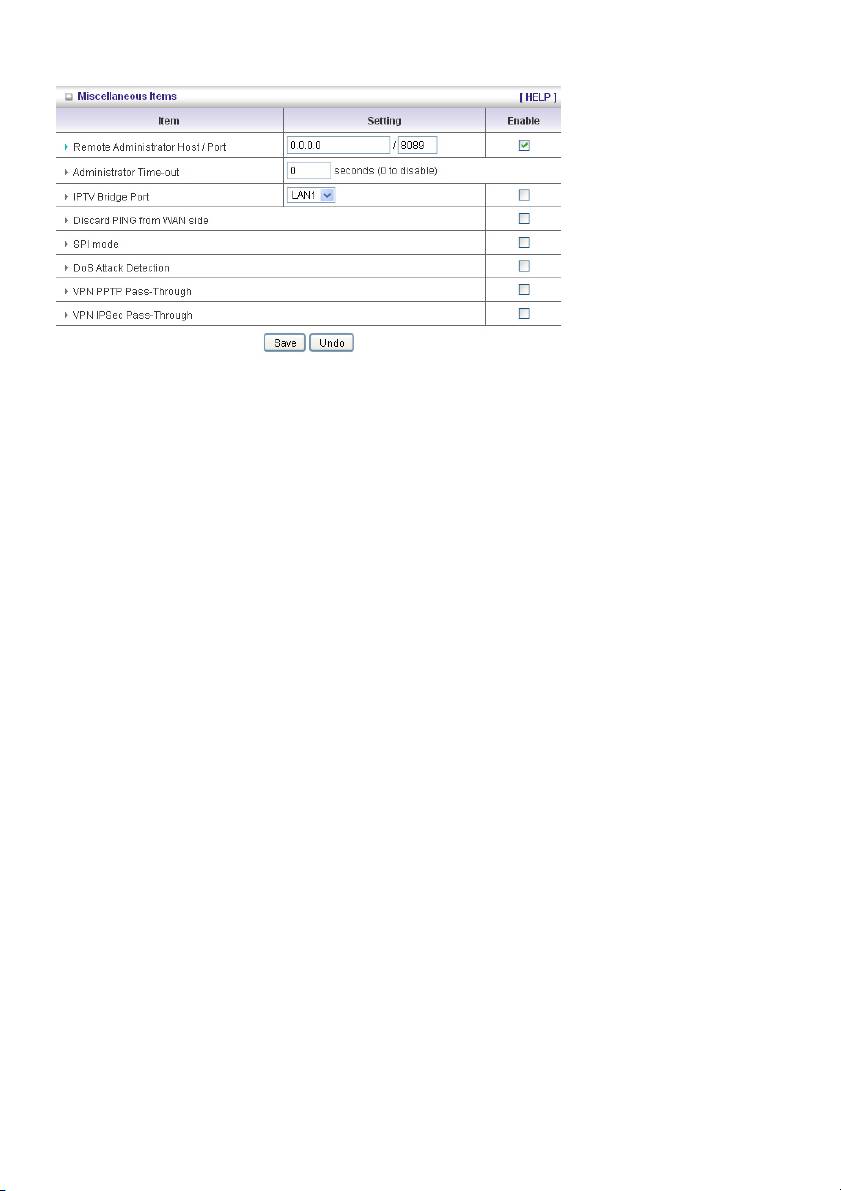

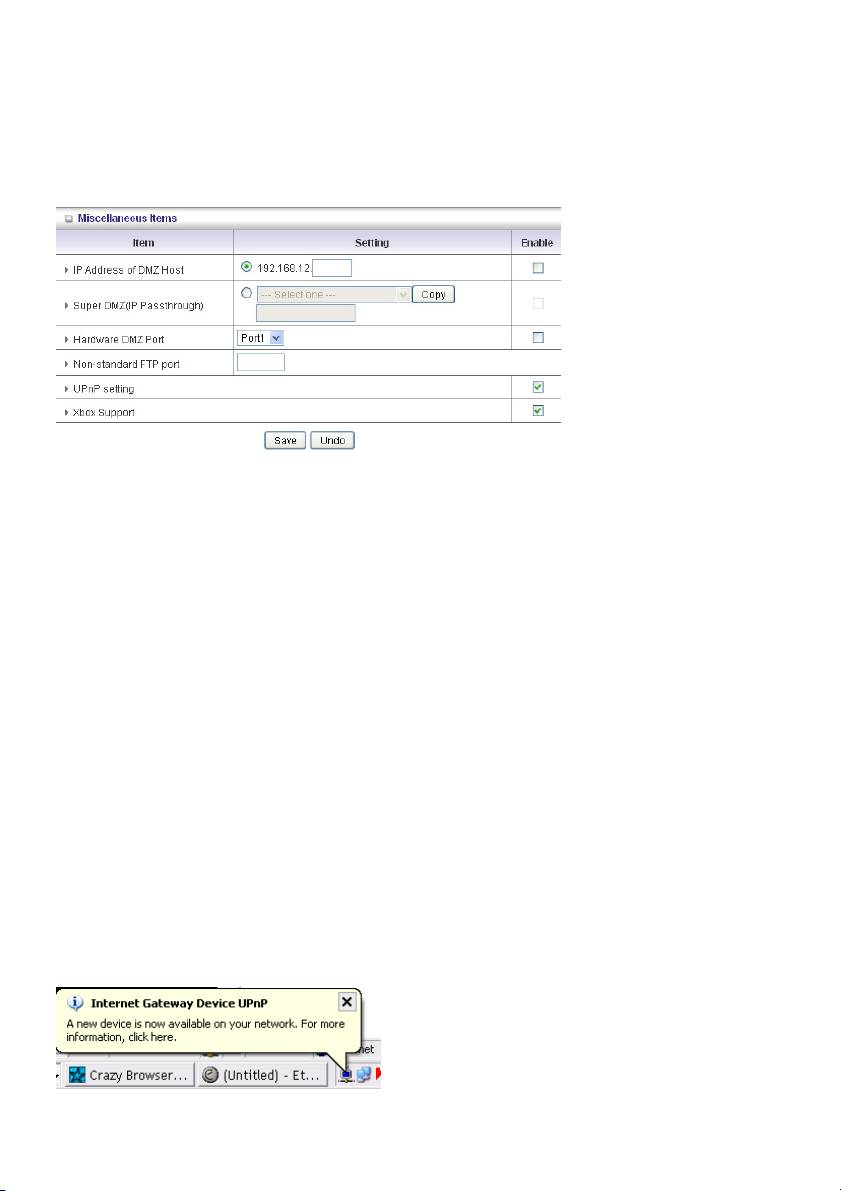

Miscellaneous Items (övriga artiklar)

IP Address of DMZ Host (DMZ-värdens IP-adress)

DMZ (Demilitarized Zone (demilitariserad zon))Host är en värd utan skydd av en brandvägg. Med den

kan en dator utsättas för obegränsad tvåvägskommunikation för Internetspel, videokonferenser,

Internettelefoni och andra specialapplikationer.

Obs! Denna funktion ska endast användas när det behövs.

Super DMZ (Super-DMZ)

Klienten måste vara inställd i Super DMZ och DHCP-servern tilldelar en global IP som är samma som

den här enhetens WAN-IP. Denna klient kan också komma åt den lokala klienten. Denna klient kan

bakom NAT använda olika applikationer utan begränsning.

Hardware DMZ Port (DMZ-portens hårdvara)

Denna funktion låter enheten få global IP direkt från Internetleverantören. Vissa enheter, t.ex. STB eller

MOD, bör arbeta via tilldelad port.

Non-standard FTP port (icke-standard FTP-port)

Du måste konfigurera denna artikel om du vill komma åt en FTP-server vars portnummer inte är 21.

Denna inställning kommer att försvinna efter omstart.

Xbox Support (stöder Xbox)

Xbox är en videospelkonsol producerad av Microsoft Corporation. Aktivera denna funktion när du

spelar spel.

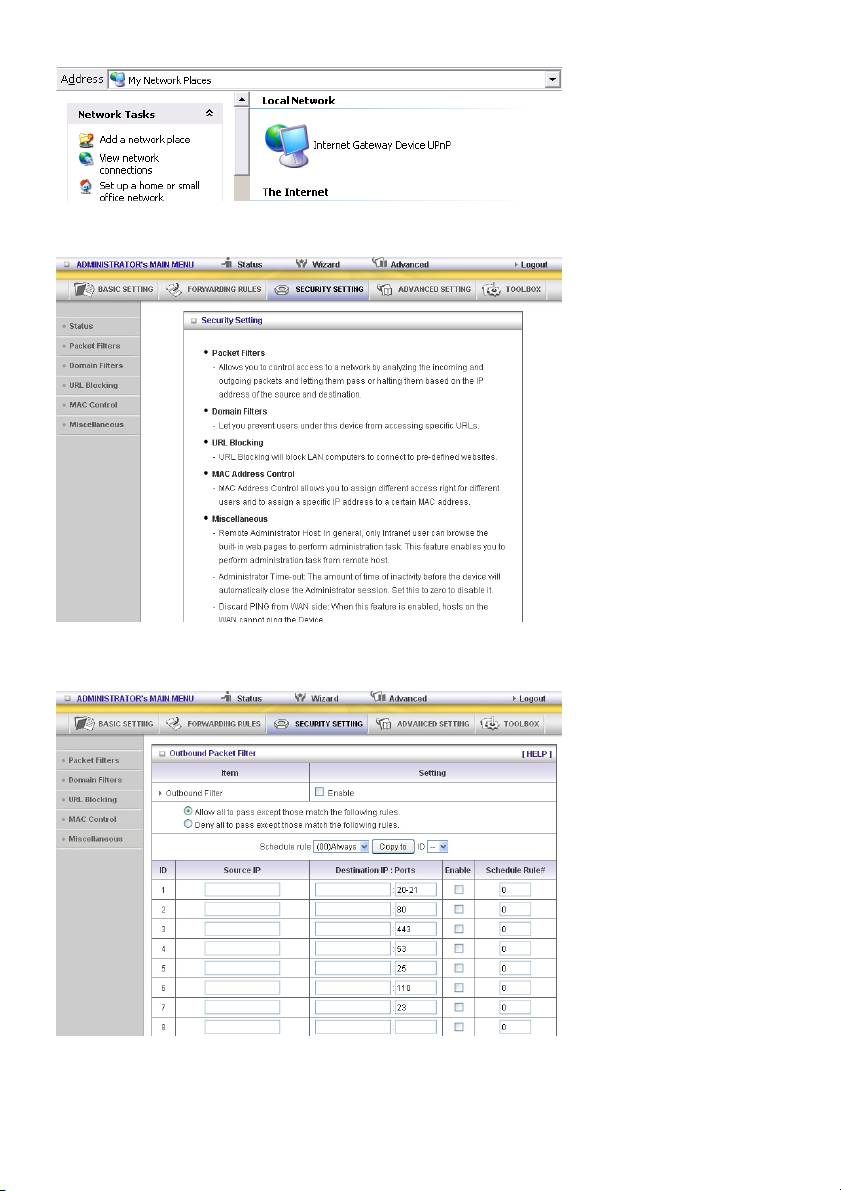

UPnP Setting (UPnP-inställning)

Enheten stöder också denna funktion. Aktivera denna funktion om operativsystemet, som t.ex.

Windows XP, stöder den. När användaren får IP från enheten visas ikonen nedan:

409
