Trådløs ruter

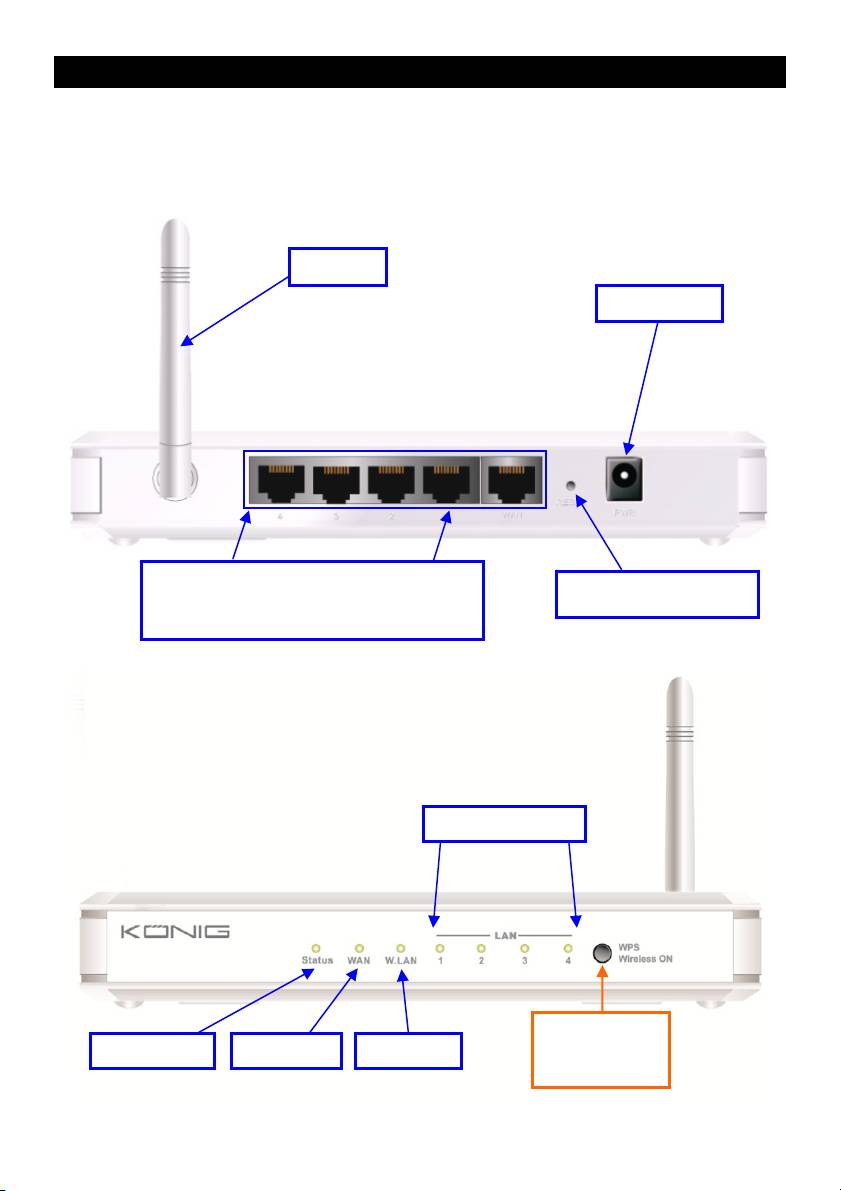

1) MASKINVAREKONFIGURASJON

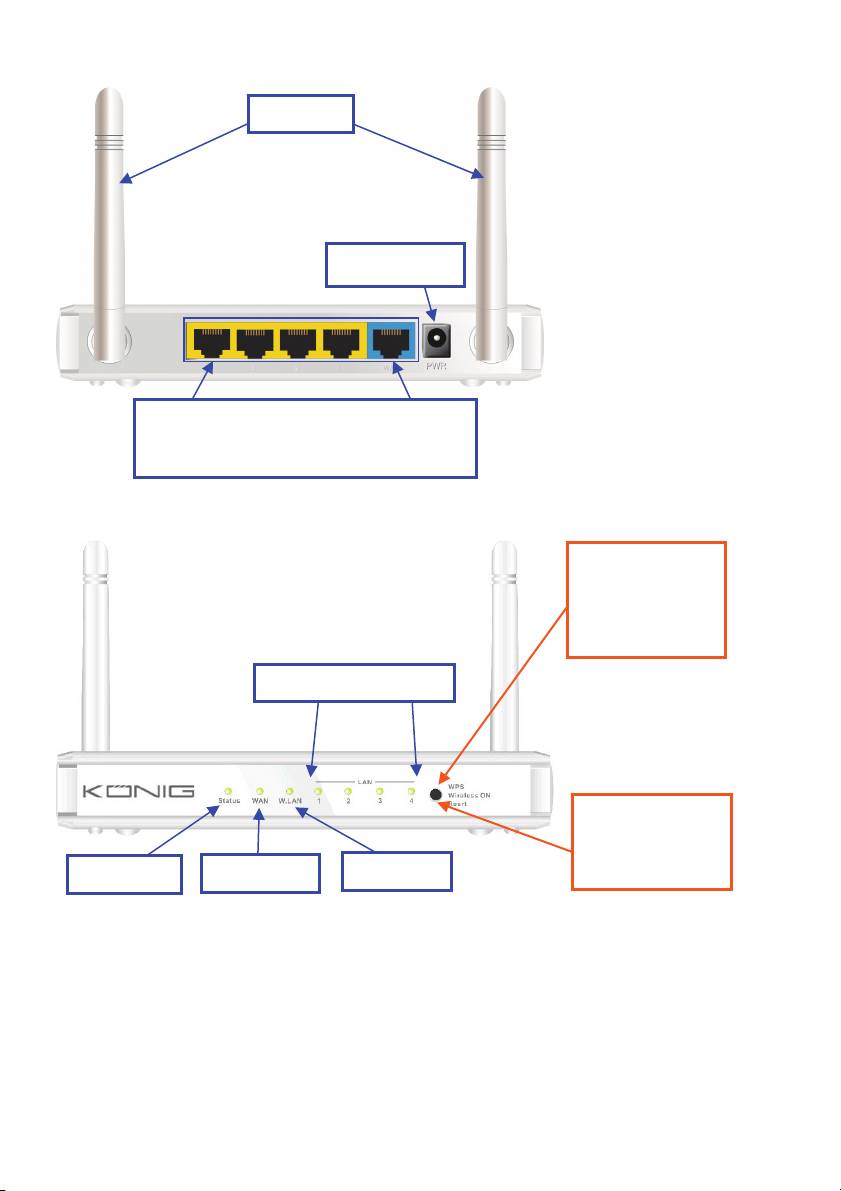

CMP-WNROUT50

Antenne

Strømkontakt

Auto MDI/MDIX RJ-45-porter

Tilbakestillingsknapp

Oppdager automatisk type WAN og LAN

når den tilkobles Ethernet

LAN1~LAN4-LED-er

2-i-1-knapp

Status-LED WAN-LED Wi-Fi-LED

1. WPS

2. Trådløs på

624

LED-INDIKATORER

LED-status Beskrivelse

Status Grønn blinking Enheten fungerer

Grønn RJ45-kabelen er koblet til

WAN-LED

Grønn blinking Datatilgang

Grønn RJ45-kabelen er koblet til

LAN-LED

Grønn blinking Datatilgang

Grønn Wi-Fi er på

Grønn blinking Datatilgang

Wi-Fi-LED

Rask grønn blinking Enheten er i WPS PBC-modus

Mørkegrønn Wi-Fi er deaktivert

KNAPPBESKRIVELSE

Beskrivelse

1. Når trådløst er av, trykk på denne knappen i omtrent 1 sekund for å aktivere

“trådløs radio”.

WPS

2. Når trådløst er på, trykk på denne knappen i omtrent 1 sekund for å utføre

WPS-funksjon.

Tilbakestille Trykk i 6 sekunder for å tilbakestille til standardinnstillinger

625

CMP-WNROUT55 og CMP-WNROUT60

Antenne

Strømkontakt

Auto MDI/MDIX RJ-45-porter

Oppdager automatisk type WAN og LAN

når den tilkobles Ethernet

CMP-WNROUT55

3-i-1-knapp

1. WPS

2. Trådløs PÅ

3. Tilbakestille

LAN1~LAN4-LED-er

CMP-WNROUT60

2-i-1-knapp

1. WPS

Status-LED

WAN-LED

Wi-Fi-LED

2. Trådløs på

626

LED-INDIKATORER

LED-status Beskrivelse

Status Grønn blinking Enheten fungerer

Grønn RJ45-kabelen er koblet til

WAN-LED

Grønn blinking Datatilgang

Grønn RJ45-kabelen er koblet til

LAN-LED

Grønn blinking Datatilgang

Grønn Wi-Fi er på

Grønn blinking Datatilgang

Wi-Fi-LED

Rask grønn blinking Enheten er i WPS PBC-modus

Mørkegrønn Wi-Fi er deaktivert

KNAPPBESKRIVELSE

Beskrivelse

CMP-WNROUT55

Når trådløst er på, trykk på denne knappen (i omtrent 1 sekund) for å utføre

WPS-funksjon

WPS

CMP-WNROUT60

1. Når trådløst er av, trykk på denne knappen (i omtrent 1 sekund) for å aktivere

“trådløs radio”

2. Når trådløst er på, trykk på denne knappen (i omtrent 1 sekund) for å utføre

WPS-funksjon

Trådløs på (kun

Når trådløst er av, trykk på denne knappen (i omtrent 1 sekund) for å aktivere

CMP-WNROUT55)

“trådløs radio”

CMP-WNROUT55

1. Trykk på denne knappen og slå deretter på enheten

2. Trykk i omtrent 3-4 sekunder og enheten tilbakestiller til standardinnstillinger,

og dens status-LED blinker en gang i sekundet i normalstatus

Tilbakestille

Merk: Dersom enhetens status-LED blinker veldig raskt, betyr det at du trykket for

lenge på denne knappen, vennligst prøv igen

CMP-WNROUT60

Trykk i 6 sekunder for å tilbakestille til standardinnstillinger, slipp så knappen når

enheten fungerer samtidig

627

2) HVORDAN BRUKE DEN

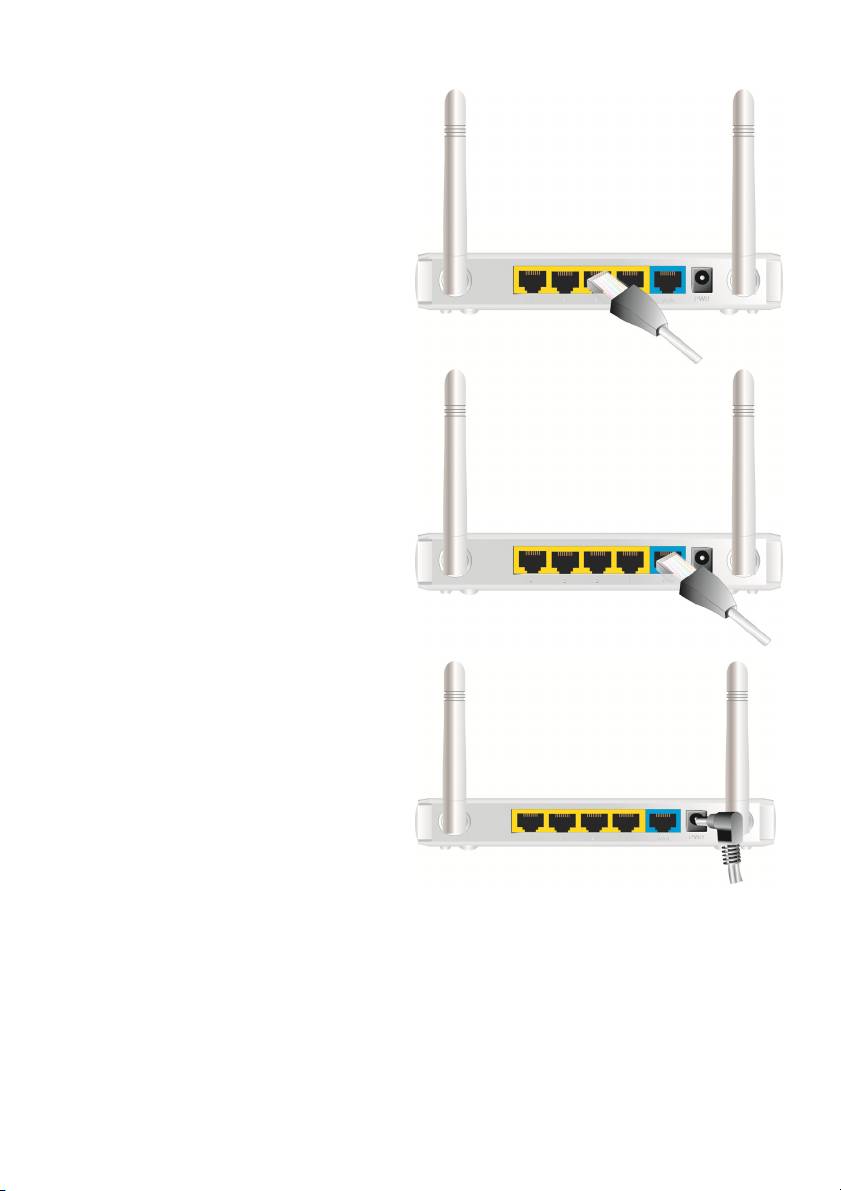

Steg 1. Sett Ethernet-kabelen i LAN-porten:

Sett Ethernet-patchkabelen i LAN-porten på

baksiden av ruteren og i en tilgjengelig

Ethernet-port på nettverksadapteren til PC-en du

vil bruke for å konfigurere enheten.

Steg 2. Sett Ethernet-patchkabelen inn i den

kablete WAN-porten:

Sett Ethernet-patchkabelen fra DSL-modemet til

den kablete WAN-porten på baksiden av ruteren.

Steg 3. Slå på ruteren:

Koble strømadapteren til mottakeren på baksiden

av ruteren.

Steg 4. Fullfør installasjonen.

628

Sett CD-en i CD-leseren til PC-en din. Programmet “AutoRun” vil automatisk utføres. Klikk så på ikonet

for enkelt oppsett.

Konfigurer innstillingene med følgende steg:

2.1

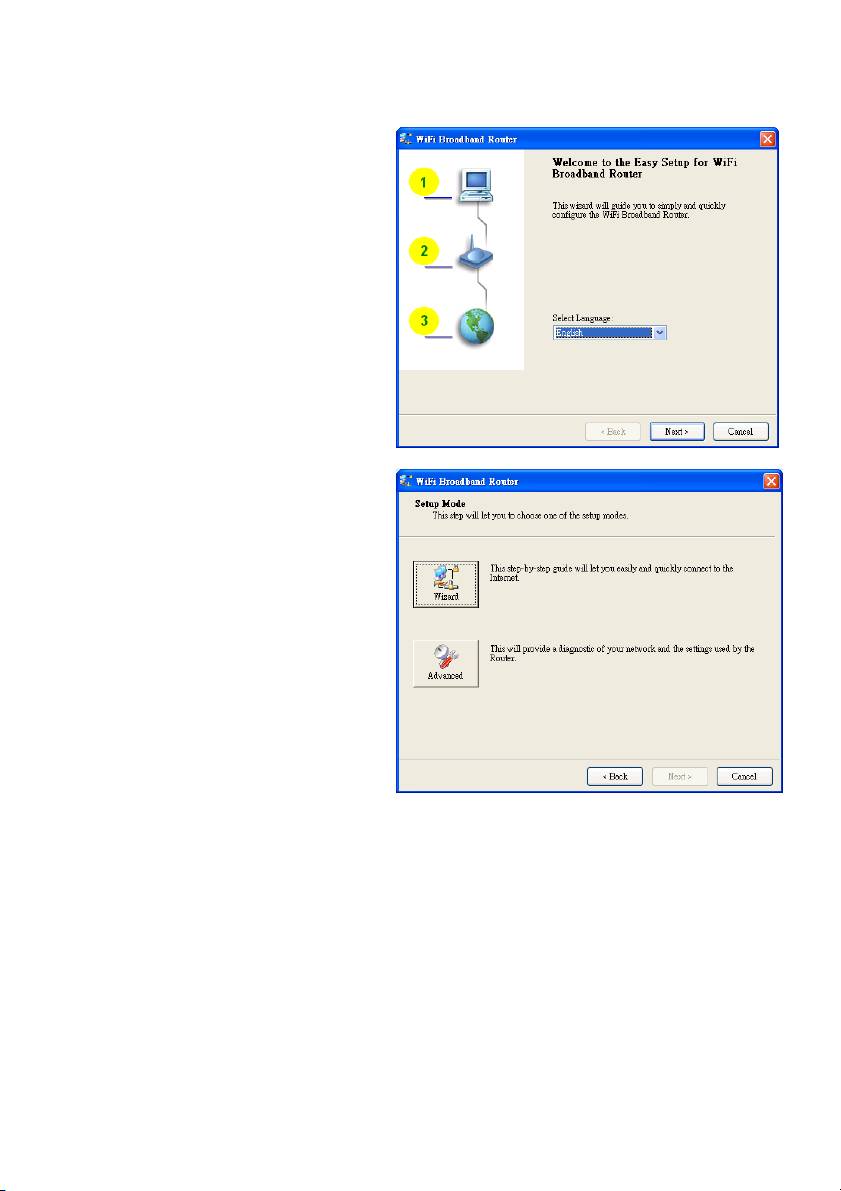

Velg ønsket språk og klikk på “Neste” for å

fortsette.

2.2 Installasjonsmodus

Du kan velge veiviseremodus for å kjøre

oppsettet trinn for trinn eller kjøre avansert

modus for å konfigurere nettverksinnstillinger

på routeren.

629

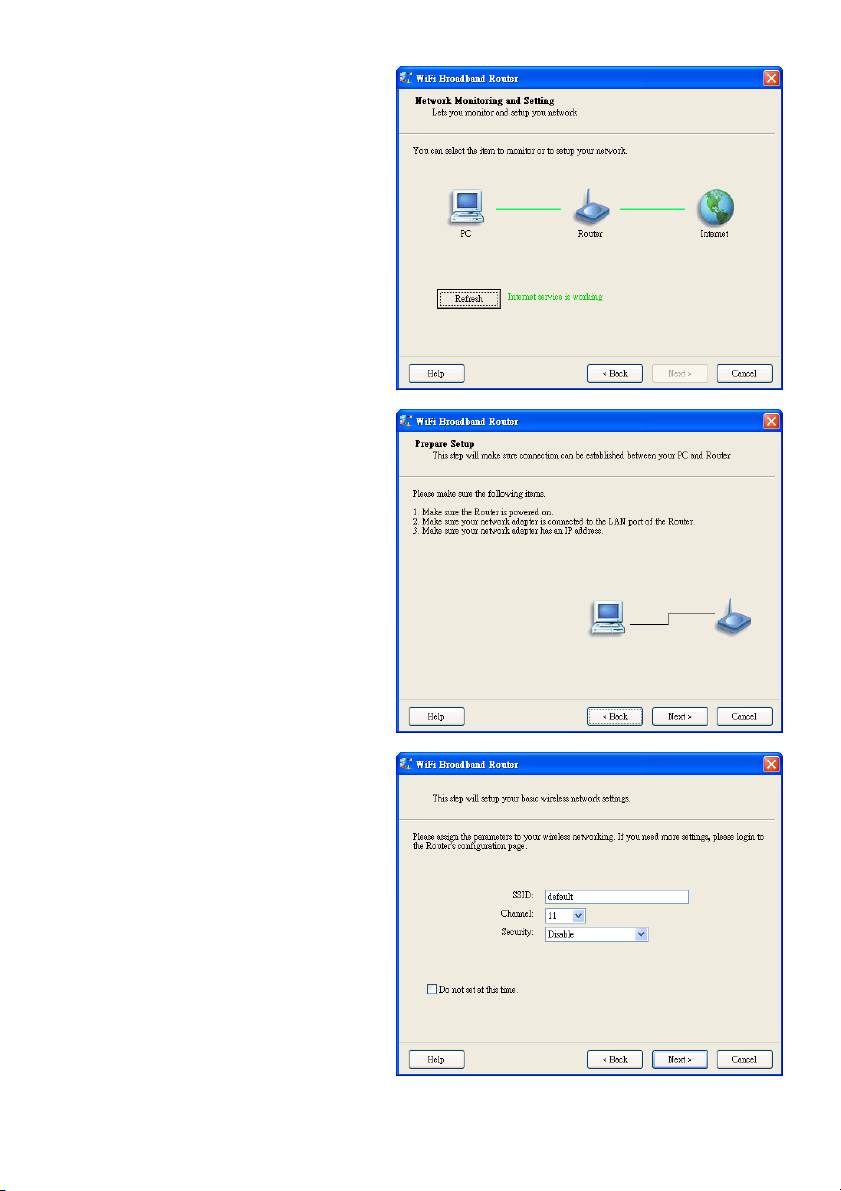

2.3 Installasjon via avansert modus.

Sjekk PC-, ruter- eller internett-ikonene for

statusen til PC-en, ruteren eller internett.

2.4 Installasjon via hurtigveiviser

1. Sjekk om ruteren er påslått.

2. Sjekk om nettverksadapteren er tilkoblet

LAN-porten til ruteren.

3. Sjekk om nettverksadapteren har en

IP-adresse.

Trykk på “Next” for å fortsette.

2.5 Trådløse innstillinger

Tast inn SSID, Channel og Security

alternativene og trykk deretter på “Next” for å

fortsette.

630

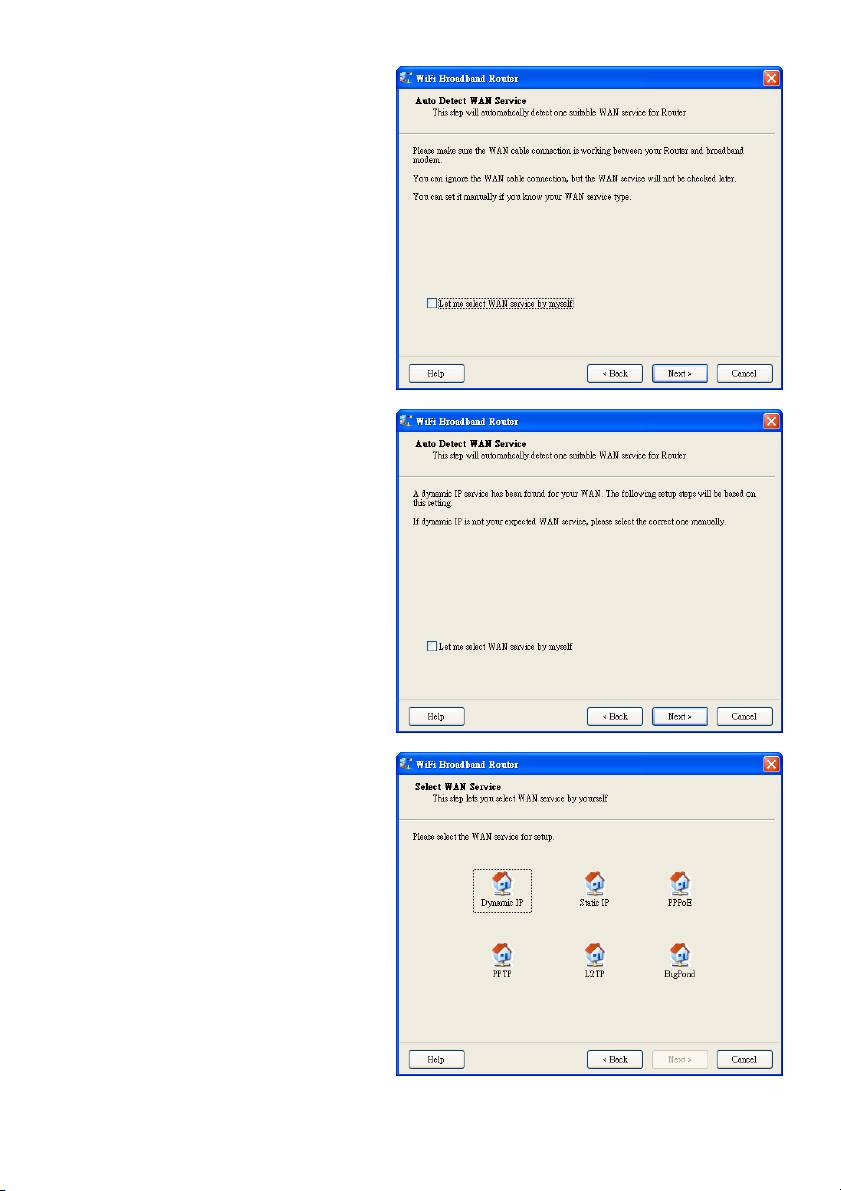

2.6 Auto-deteksjon av WAN-tjeneste.

Trykk på “Next” for å fortsette.

Deaktiver denne funksjonen ved å velge “Let

me select WAN service by myself”.

Merk: Denne funksjonen støtter kun

deteksjon av dynamiske og PPPoE

WAN-tjenester.

For eksempel er den dynamiske WAN-typen

oppdaget.

Etter å ha oppdaget ruteren er den klar for

bruk.

2.7 Velg WAN-tjeneste manuelt.

I manuell modus, velg et ikon og trykk på

“Next” for å fortsette.

631

2.8 Angi eller endre innstillinger.

Trykk på “Next” for å angi innstillingene og

fortsette. Trykk på “Modify Settings” for å

endre innstillingene.

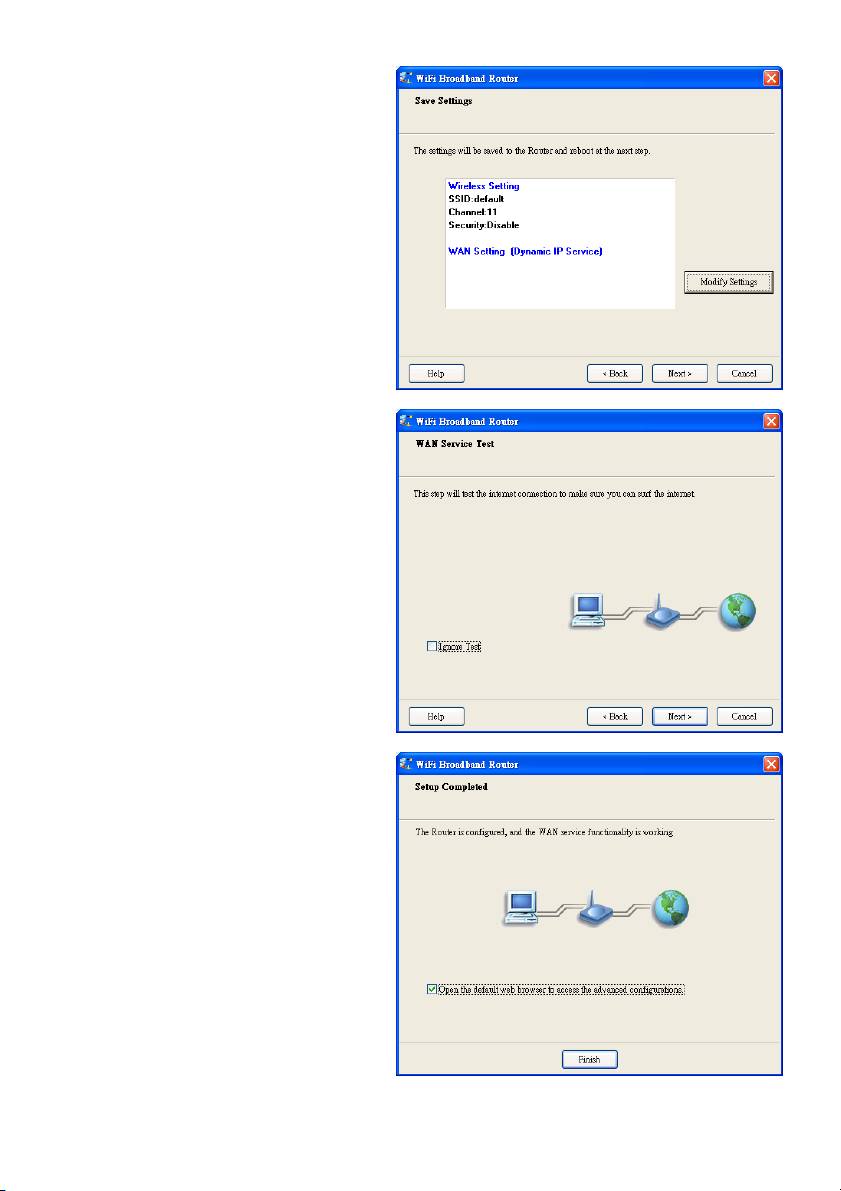

2.9 Test internettforbindelsen.

Test WAN-nettverkstjeneste. Trykk på “Next”

for å fortsette.

Du kan hoppe over dette steget ved å velge

“Ignore Test”.

2.10 Installasjonen er fullført.

EzSetup er fullført. Du kan nå åpne

standardnettleseren for å konfigurere de

avanserte innstillingene til ruteren.

Trykk på “Finish” for å fullføre installasjonen.

632

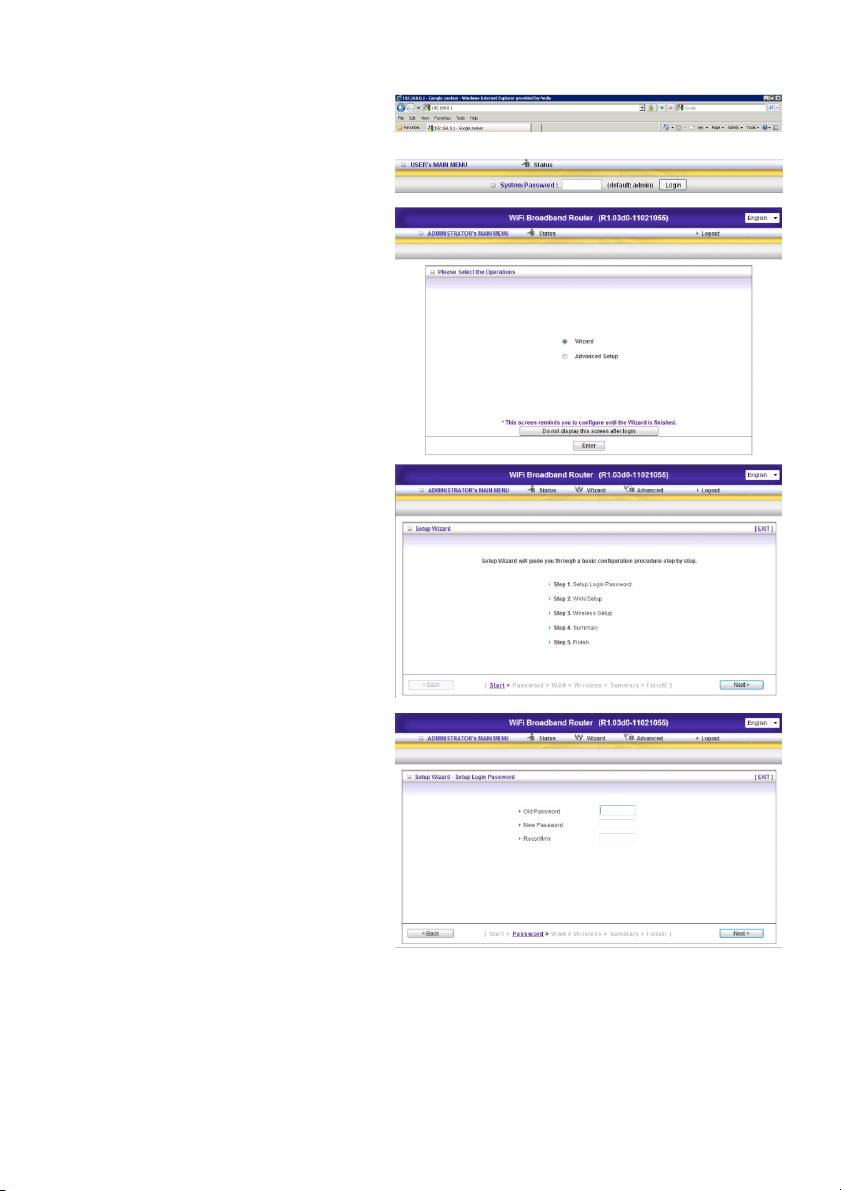

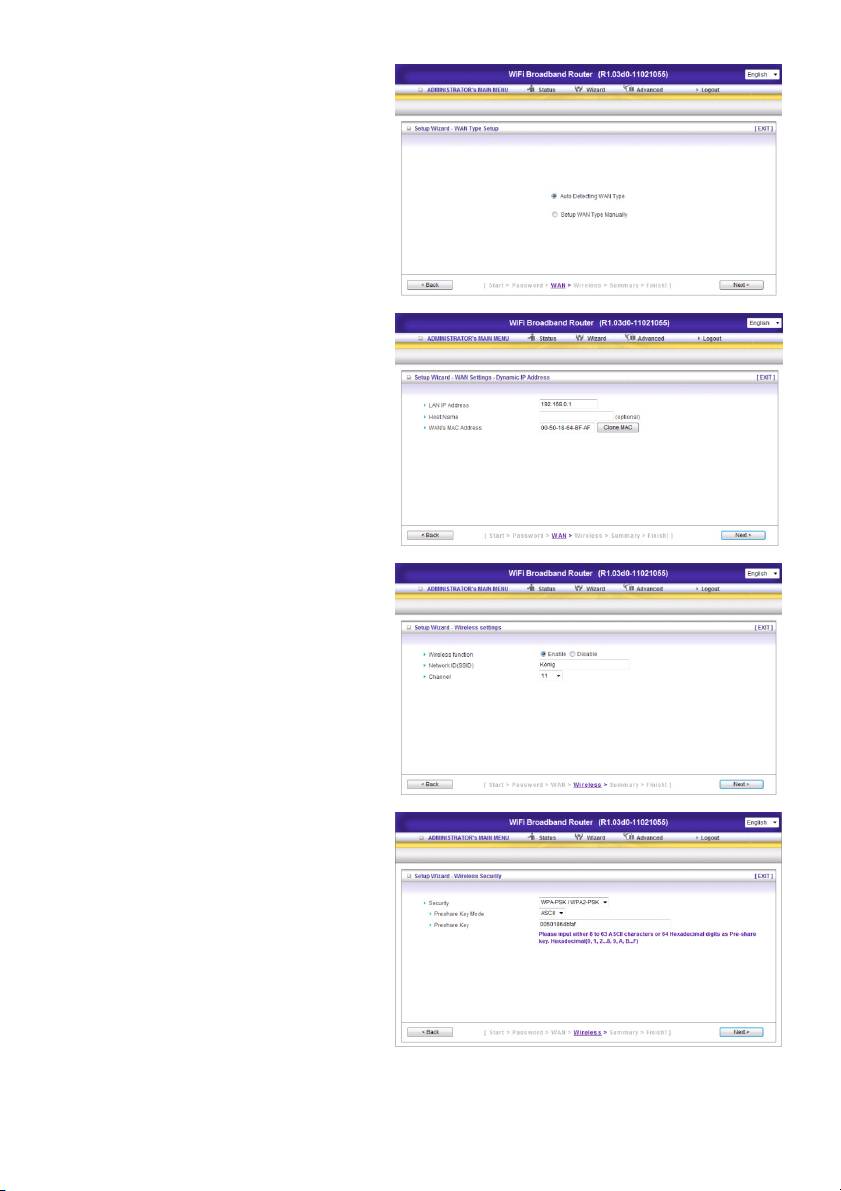

3.) KONFIGURASJON AV VEIVISER

Skriv inn IP-adresse (http://192.168.0.1)

Skriv inn passord, standardpassord er “admin”

og trykk på “Login” -knappen.

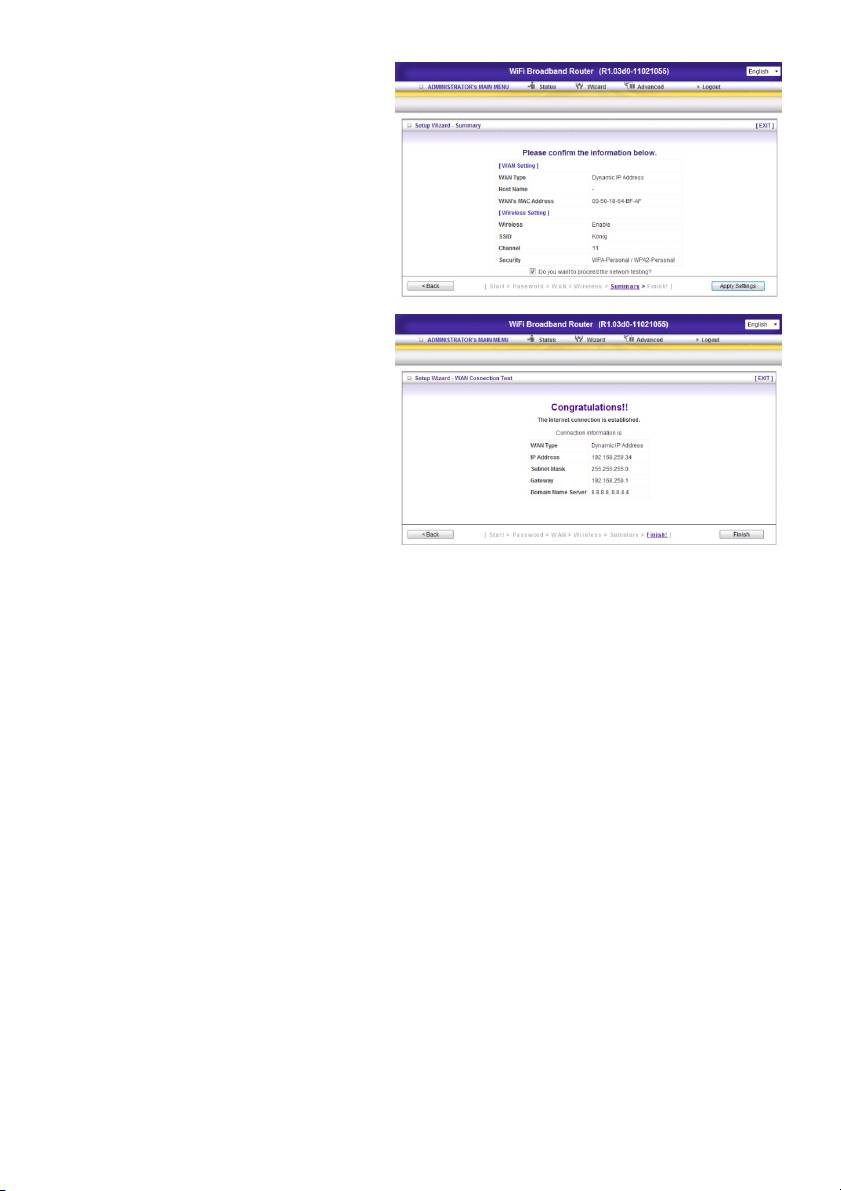

Velg “Wizard” for grunnleggende innstillinger

på den enkleste måten.

Trykk “Next” for å starte veiviseren.

Steg 1:

Angi ditt systempassord.

633

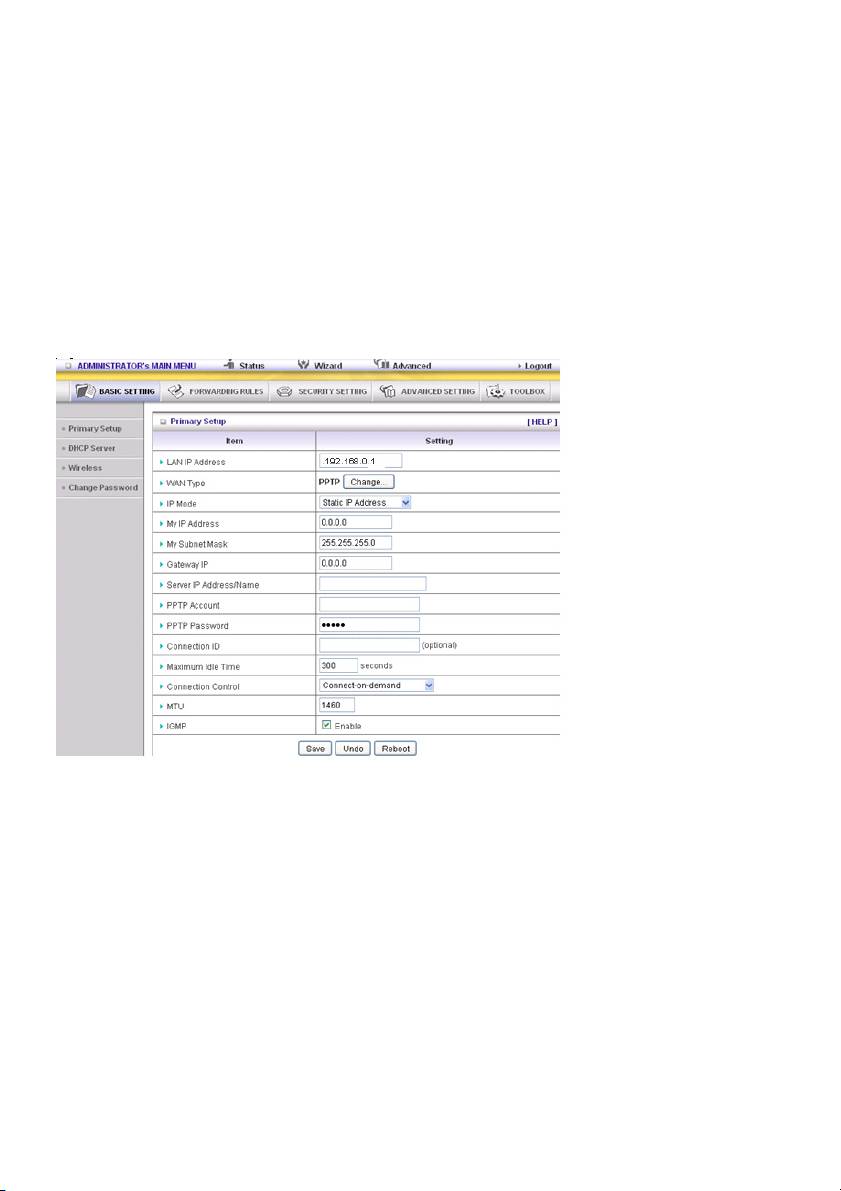

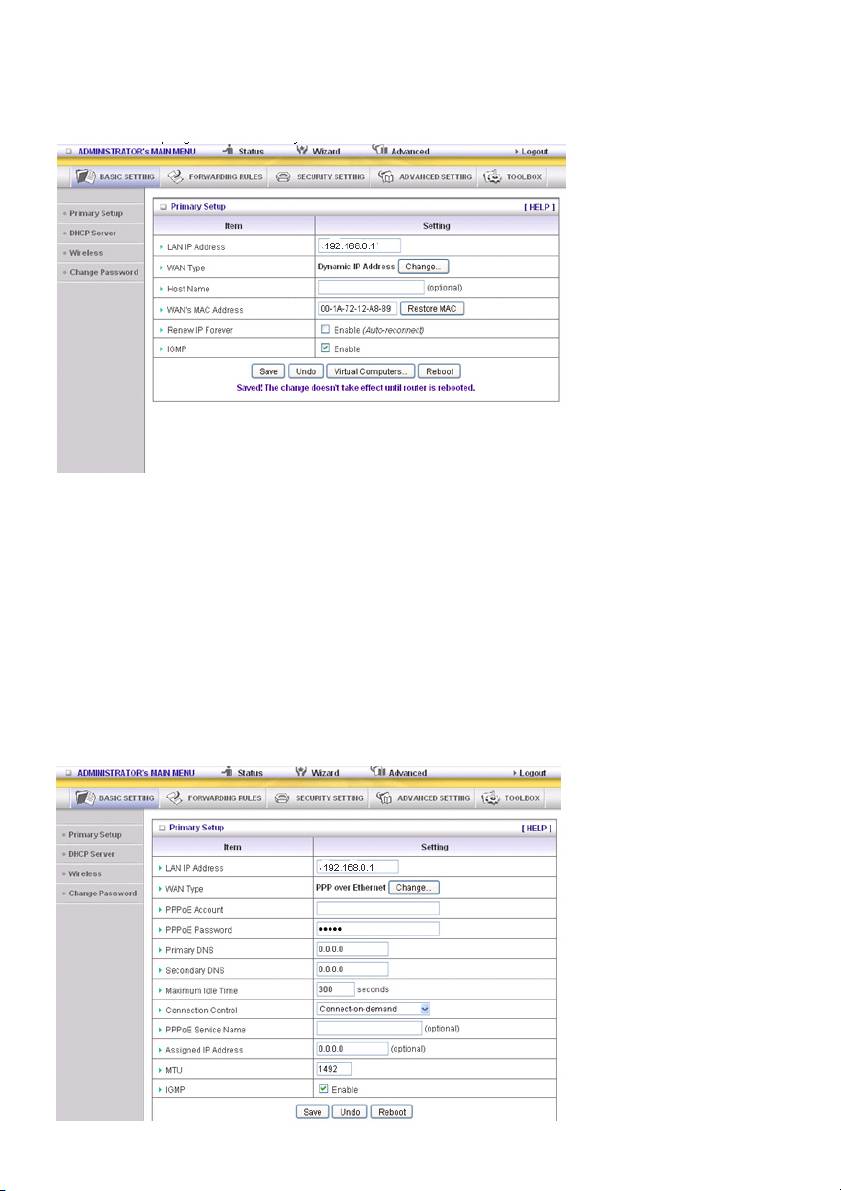

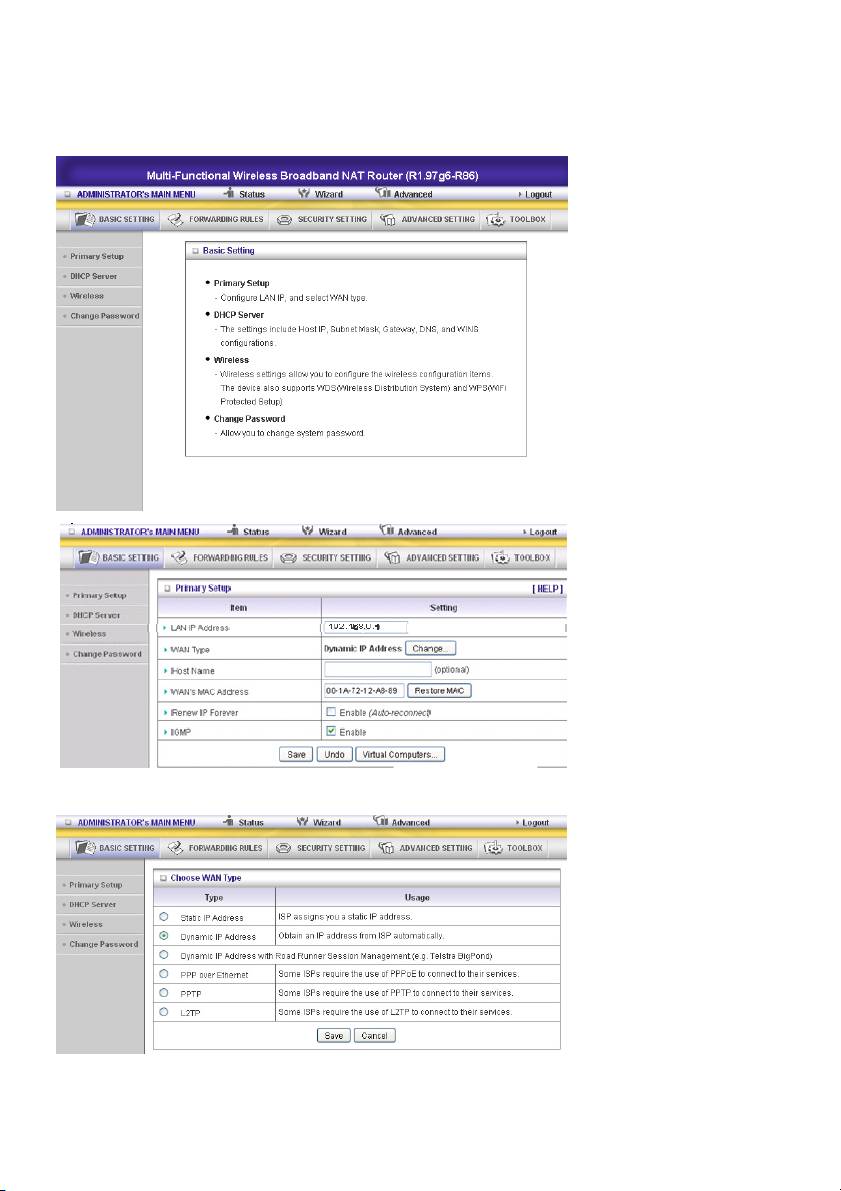

PPTP: Enkelte ISP-er krever bruk av PPTP for å koble til tjenestene deres

Først, vennligst sjekk ISP-en du er tildelt og velg statisk IP-adresse eller dynamisk IP-adresse.

1. Min IP-adresse og min nettverksmaske: den private IP-adressen og nettverksmasken som ISP-en

har tildelt deg.

2. Server-IP-adresse: IP-adressen til PPTP-serveren.

3. PPTP-konto og passord: kontoen og passordet som ISP-en din har tildelt deg. Dersom du ikke

ønsker å endre passordet, la feltet vært tomt.

3. Tilkoblings-ID: valgfritt. Tast inn tilkoblings-ID dersom ISP-en krever det.

4. Maksimal inaktiv tid: mengden inaktiv tid før frakobling av PPTP-økten. Angi den til å være null eller

aktiver auto-gjentilkobling for å deaktivere denne funksjonen. Dersom auto-gjentilkobling er aktivert,

vil dette produktet koble til ISP automatisk, etter systemet er omstartet eller forbindelsen mistes.

Tilkoblingskontroll: Man kan velge ut i fra 3 moduser:

Tilkobling-ved-etterspørsel: Enheten vil kobles opp mot ISP-en når klienter sender utgående pakker.

Auto-gjentilkobling (Alltid-på): Enheten vil kobles opp mot ISP-en inntil forbindelsen etableres.

Manuelt: Enheten vil ikke kobles opp før noen trykker på tilkoblingsknappen på statussiden.

L2TP: Enkelte ISP-er krever bruk av L2TP for å koble til tjenestene deres

Først, vennligst sjekk ISP-en du er tildelt og velg statisk IP-adresse eller dynamisk IP-adresse.

For eksempel: Bruk statisk

1. Min IP-adresse og min nettverksmaske: den private IP-adressen og nettverksmasken som ISP-en

har tildelt deg.

2. Server-IP-adresse: IP-adressen til PPTP-serveren.

3. PPTP-konto og passord: kontoen og passordet som ISP-en din har tildelt deg. Dersom du ikke

ønsker å endre passordet, la feltet vært tomt.

3. Tilkoblings-ID: valgfritt. Tast inn tilkoblings-ID dersom ISP-en krever det.

4. Maksimal inaktiv tid: mengden inaktiv tid før frakobling av PPTP-økten. Angi den til å være null eller

aktiver auto-gjentilkobling for å deaktivere denne funksjonen. Dersom auto-gjentilkobling er aktivert,

vil dette produktet koble til ISP automatisk, etter systemet er omstartet eller forbindelsen mistes.

Tilkoblingskontroll: Man kan velge ut i fra 3 moduser:

Tilkobling-ved-etterspørsel: Enheten vil kobles opp mot ISP-en når klienter sender utgående pakker.

Auto-gjentilkobling (Alltid-på): Enheten vil kobles opp mot ISP-en inntil forbindelsen etableres.

Manuelt: Enheten vil ikke kobles opp før noen trykker på tilkoblingsknappen på statussiden.

640

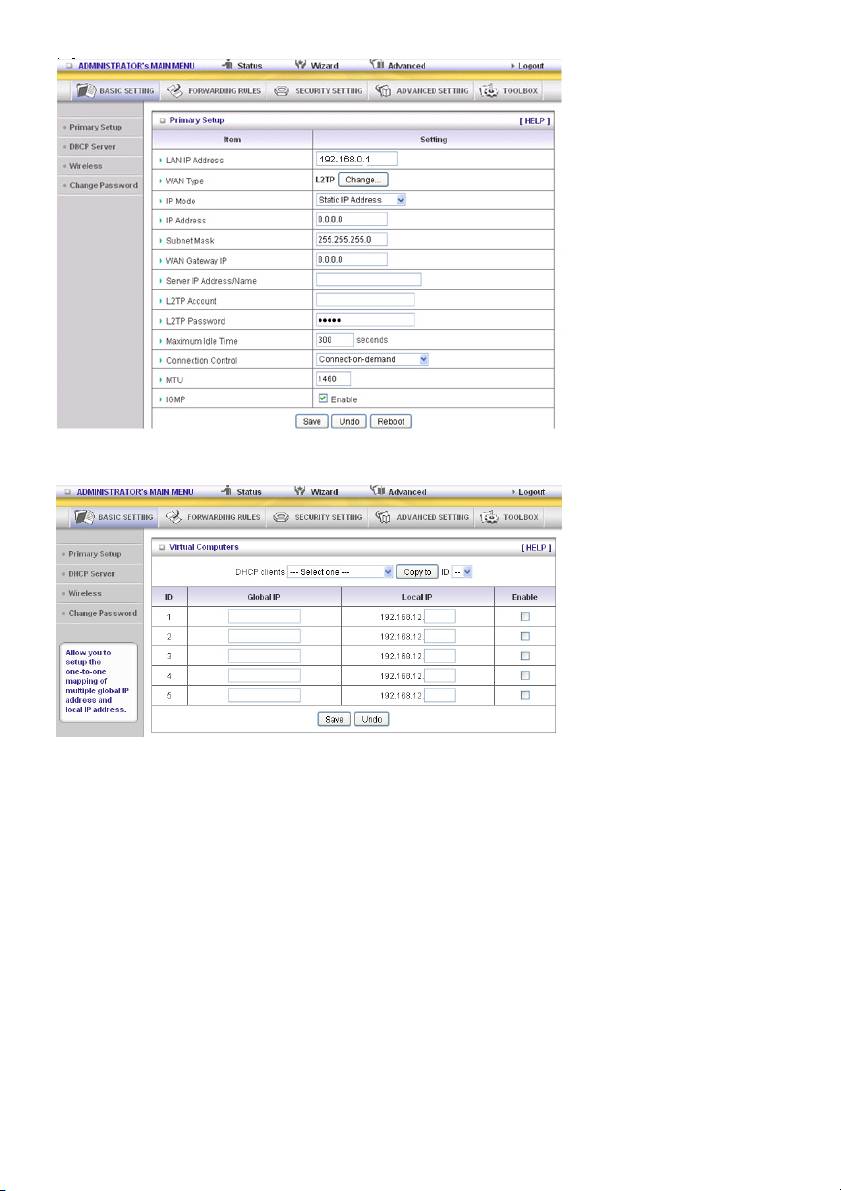

Virtuelle datamaskiner (kun for statiske og dynamiske IP-adresser av WAN-typen)

Virtuell datamaskin lar deg bruke den originale NAT-funksjonen, og lar deg sette opp

en-til-en-kartlegging av flere globale IP-adresser og lokale IP adresser.

• Global IP: Tast inn den globale IP-adressen tildelt deg av ISP-en din.

• Lokal IP: Tast inn den lokale IP-adressen til din LAN-PC i henhold til den globale IP-adressen.

• Aktiver: Huk av dette elementet for å aktivere virtuell datamaskin-funksjonen.

641

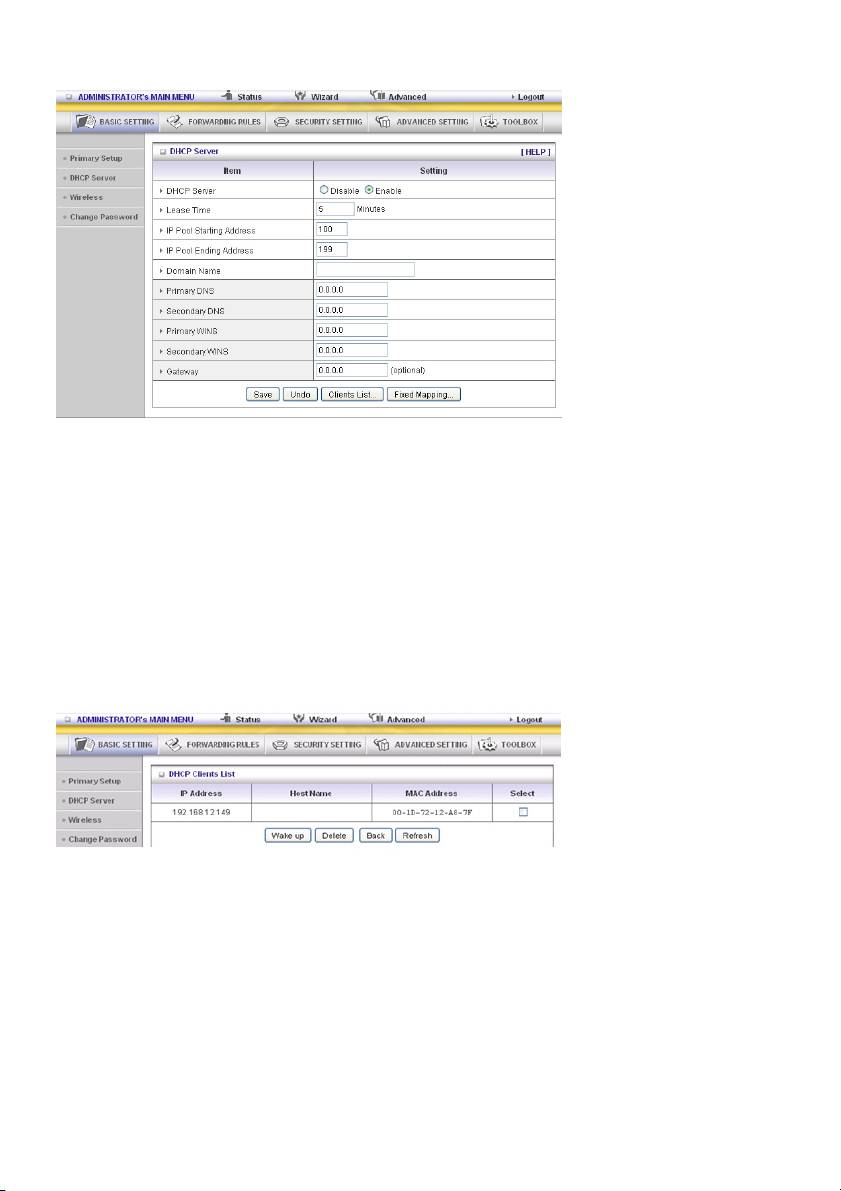

DHCP-server

Trykk på “More>>”

1. DHCP-server: Velg “Disable” eller “Enable.”

2. Leietid: Dette er tidsvarigheten som klienten kan bruke IP-adressen som har blitt tildelt av

DHCP-serveren.

3. IP-bassengs startadresse / IP-bassengs startadresse: Når enn det er en forespørsel vil

DHCP-serveren automatisk tildele en ubrukt IP-adresse fra IP-adressebassenget til den anmodende

datamaskinen. Du er nødt til å spesifisere start- og sluttadressen til IP-adressebassenget.

4. Domenenavn: Valgfritt, denne informasjonen vil videreføres til klienten.

5. Primær-DNS/Sekundær-DNS: Denne funksjonen lar deg tildele DNS-servere

6. Primær-WINS/Sekundær-WINS: Denne funksjonen lar deg tildele WINS-servere

7. Gateway: Gateway-adressen vil være IP-adressen til en alternativ Gateway.

Denne funksjonen lar deg tildele en annen gateway til PC-en, når DHCP-serveren tilbyr en IP til

PC-en.

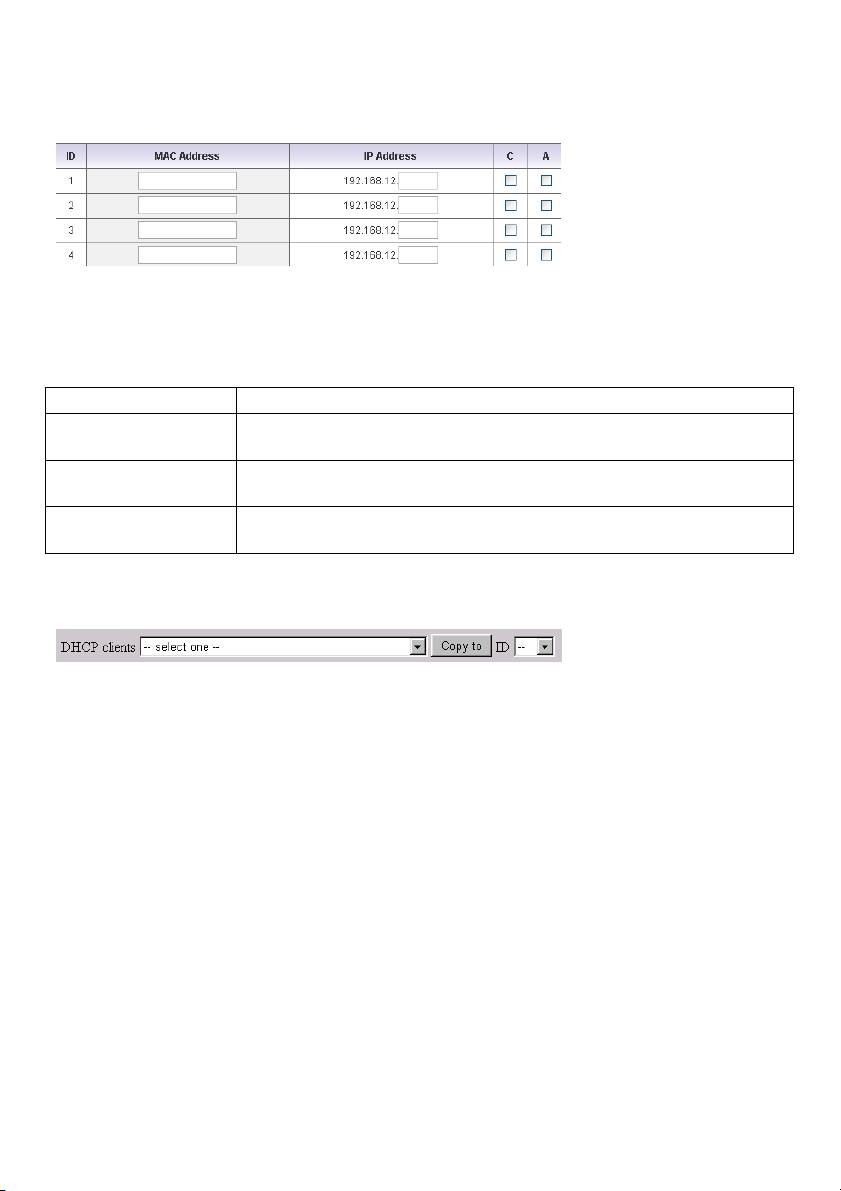

8. DHCP-klientliste:

642

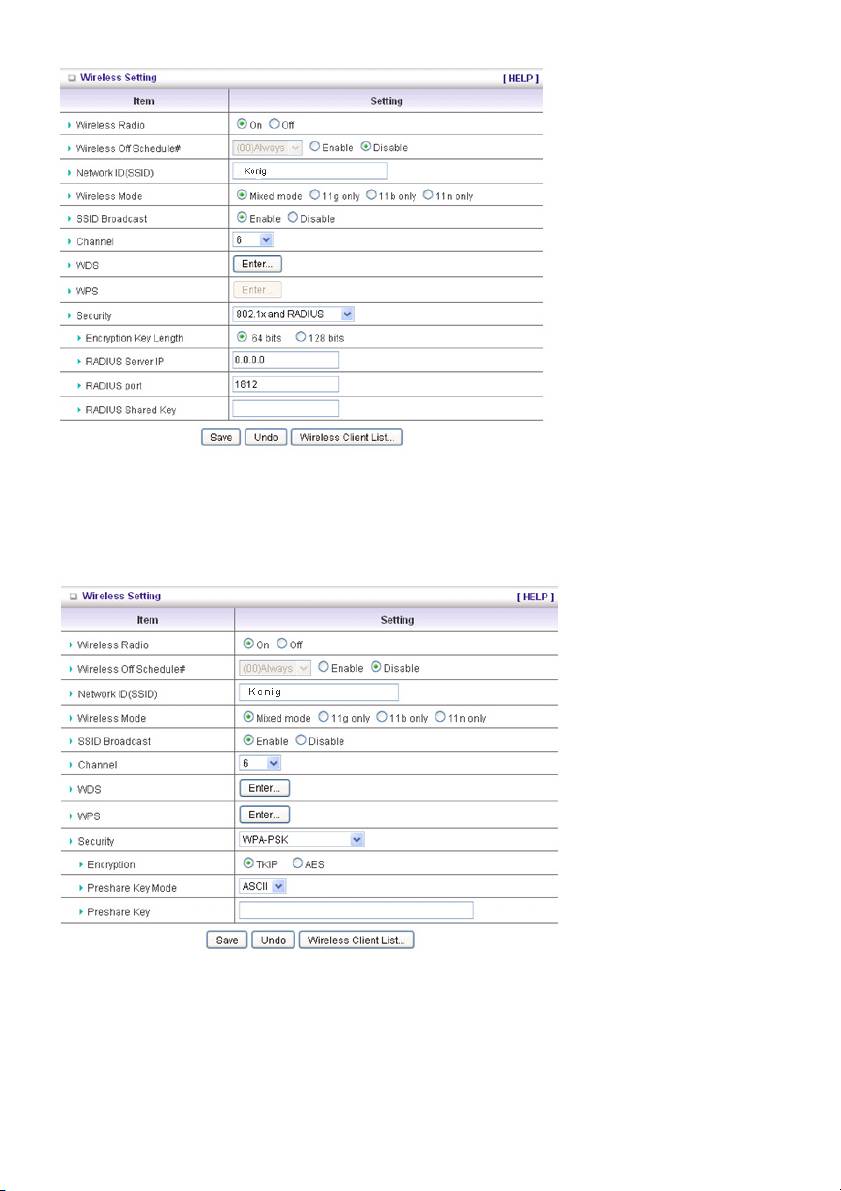

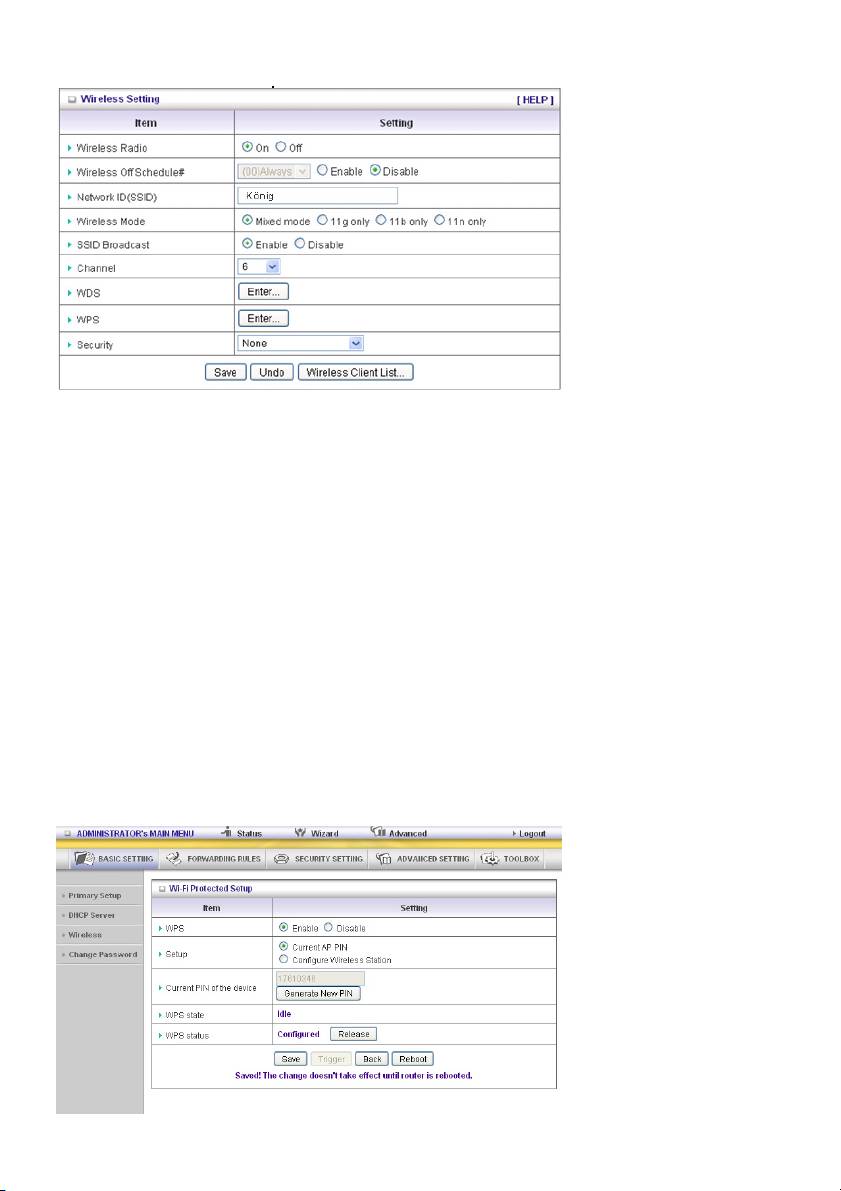

Wireless Setting

Trådløs innstilling lar deg angi trådløs konfigurasjonselementene.

Wireless Radio: Brukeren kan slå den trådløse tjenesten av og på.

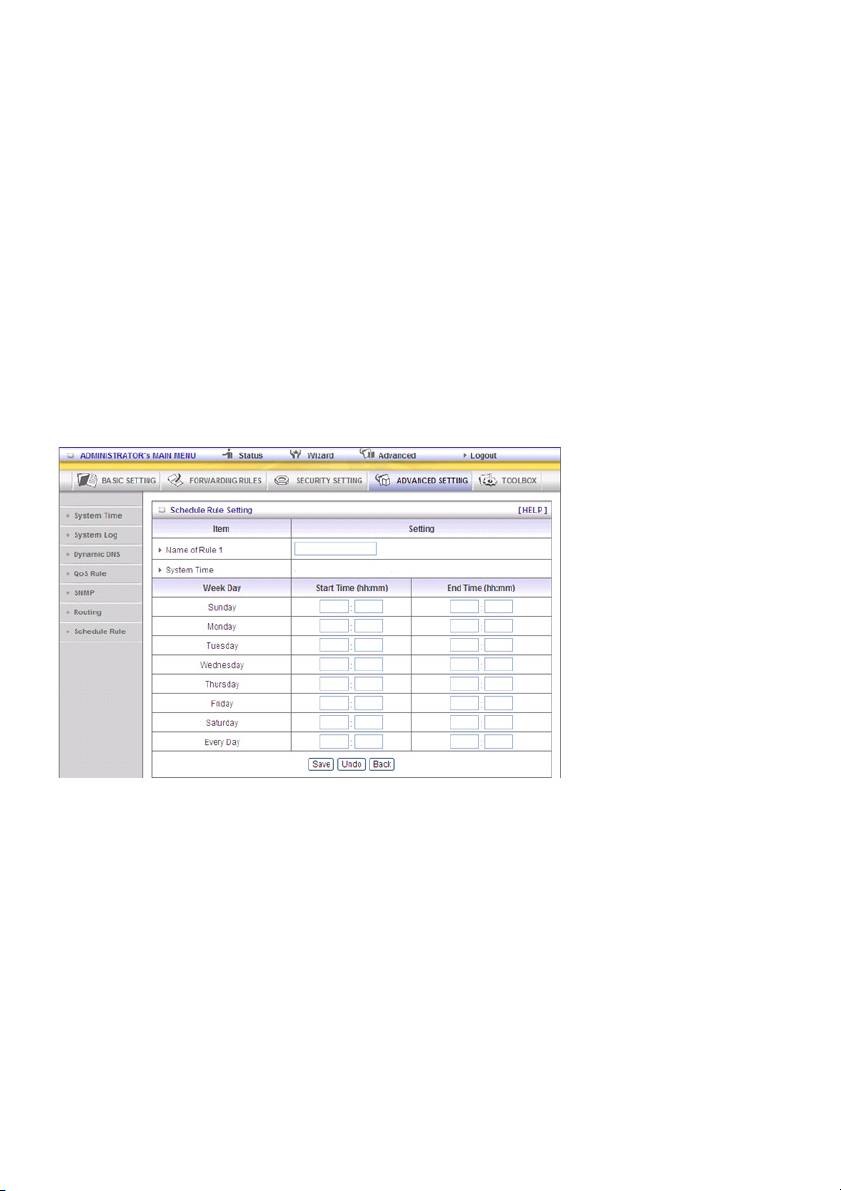

Tidsplan for trådløs av#: Før den slår av den trådløse radioen vil enheten detektere hvorvidt den

trådløse stasjonen er online, deretter anvende tidsplanen “01:00~08:30” for å deaktivere

Wi-Fi-tjenesten.

Network ID (SSID): Nettverks-ID brukes for å identifisere trådløs LAN (Wi-Fi). Klientstasjonen kan

roame fritt over dette produktet og andre tilgangspunkter som har samme nettverks-ID.

(Fabrikkinnstillingen er “König”)

SSID Broadcast: Routeren vil kringkaste sporingssignaler som har noe informasjon, inkludert SSID

slik at trådløsklientene kan vite hvor mange AP-enheter det er ved å benytte seg av skannefunksjonen i

nettverket. Derfor, hvis denne funksjonen er deaktivert, kan ikke trådløsklienter finne enheten ved

sporing.

Channel: Radiokanalnummeret. De tillatte kanalene avhenger av regulative domenet.

WPS (Wi-Fi-beskyttelsesoppsett)

WPS står for Wi-Fi Protection Setup, som har likheter med WCN-NET og tilbyr en trygg og enkel

trådløs forbindelse.

643

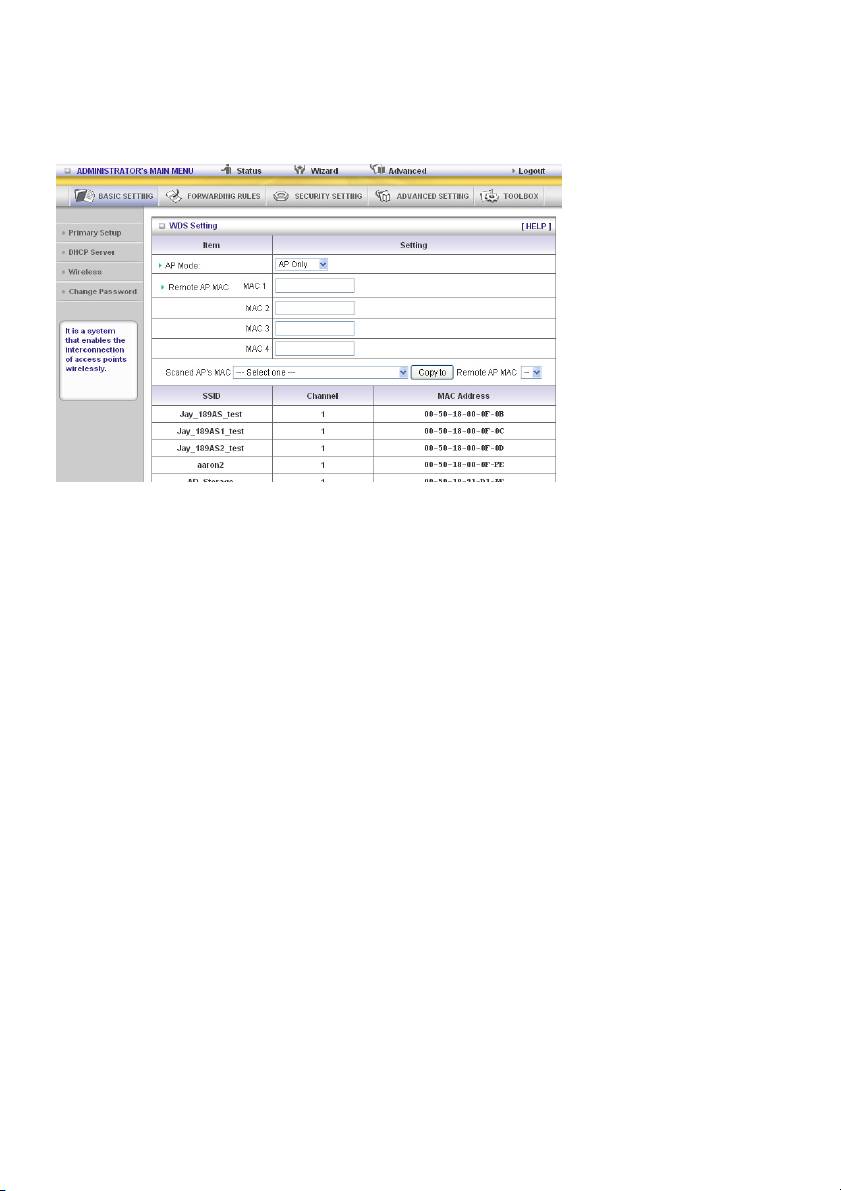

WDS (Trådløst distribusjonssystem)

WDS-bruk som definert av IEEE802.11-standarden har blitt gjort tilgjengelig. Ved å bruke WDS er det

mulig å trådløst tilkoble tilgangspunkter, og ved å gjøre det, utvide en kablet infrastruktur til steder hvor

kabling ikke er mulig eller ineffektivt å innføre.

Security: Velg datasikkerhetsalgoritmen du ønsker. Aktivering av sikkerheten kan beskytte dataene

dine mens de overføres fra en stasjon til en annen.

Det er flere sikkerhetstyper du kan anvende:

WEP:

Når du aktiverer 128 eller 64 bit WEP-nøkkelsikkerhet, vennligst velg en WEP-nøkkel som skal brukes

og tast inn 26 eller 10 heksadesimal (0, 1, 2…8, 9, A, B…F) sifre.

802.1X

Avmerkingsboksen ble brukt til å veksle funksjonen til 802.1X. Når 802.1X-funksjonen er aktivert, er

trådløsbrukeren nødt til å autentisere seg for denne routeren først for å bruke nettverkstjenesten.

RADIUS Server

IP-adresse eller 802.1X servers domenenavn.

RADIUS Shared Key

Nøkkelverdien delt av RADIUS-server og denne routeren. Denne nøkkelverdien er konsistent med

nøkkelverdien i RADIUS-serveren.

644

A-PSK

1. Velg Encryption og Preshare Key Mode

Hvis du velger HEX, må du fylle inn 64 heksadesimal (0, 1, 2…8, 9, A, B…F) sifre. Hvis ASCII,

lengden av forhåndsdelt nøkkel er mellom 8 og 63.

2. Fyll inn nøkkelen, f.eks. 12345678

WPA

Avmerkingsboksen ble brukt til å bytte funksjonen til WPA. Når WPA-funksjonen er aktivert, må den

trådløse brukeren godkjenne denne routeren først for å bruke nettverkstjenesten. RADIUS Server

IP-adresse eller 802.1X servers domenenavn.

Velg Encryption og RADIUS Shared Key

Hvis du velger HEX, må du fylle inn 64 heksadesimal (0, 1, 2…8, 9, A, B…F) sifre.

Hvis ASCII, lengden av forhåndsdelt nøkkel er mellom 8 og 63.

645

Nøkkelverdien delt av RADIUS-server og denne routeren. Denne nøkkelverdien er konsistent med

nøkkelverdien i RADIUS-serveren.

WPA2-PSK (AES)

1. Velg Preshare Key Mode

Hvis du velger HEX, må du fylle inn 64 heksadesimal (0, 1, 2…8, 9, A, B…F) sifre.

Hvis ASCII, lengden av forhåndsdelt nøkkel er mellom 8 og 63.

2. Fyll inn nøkkelen, f.eks. 12345678

WPA2 (AES)

Avmerkingsboksen ble brukt til å bytte funksjonen til WPA. Når WPA-funksjonen er aktivert, må den

trådløse brukeren godkjenne denne routeren først for å bruke nettverkstjenesten. RADIUS Server

IP-adresse eller 802.1X servers domenenavn.

Velg RADIUS Shared Key

Hvis du velger HEX, må du fylle inn 64 heksadesimal (0, 1, 2…8, 9, A, B…F) sifre.

Hvis ASCII, lengden av forhåndsdelt nøkkel er mellom 8 og 63.

Nøkkelverdien delt av RADIUS-server og denne routeren. Denne nøkkelverdien er konsistent med

nøkkelverdien i RADIUS-serveren.

WPA-PSK /WPA2-PSK

Routeren vil automatisk oppdage hvilken sikkerhetstype klienten bruker for å kryptere.

1. Velg Preshare Key Mode

Hvis du velger HEX, må du fylle inn 64 heksadesimal (0, 1, 2…8, 9, A, B…F) sifre

Hvis ASCII, lengden av forhåndsdelt nøkkel er mellom 8 og 63.

2. Fyll inn nøkkelen, f.eks. 12345678

WPA/WPA2

Avmerkingsboksen ble brukt til å bytte funksjonen til WPA. Når WPA-funksjonen er aktivert, må den

trådløse brukeren godkjenne denne routeren først for å bruke nettverkstjenesten. RADIUS Server

Routeren vil automatisk oppdage hvilken sikkerhetstype (WPA-PSK versjon 1 eller 2) klienten bruker

for å kryptere.

IP-adresse eller 802.1X servers domenenavn.

Velg RADIUS Shared Key

Hvis du velger HEX, må du fylle inn 64 heksadesimal (0, 1, 2…8, 9, A, B…F) sifre.

Hvis ASCII, lengden av forhåndsdelt nøkkel er mellom 8 og 63.

646

Nøkkelverdien delt av RADIUS-server og denne routeren. Denne nøkkelverdien er konsistent med

nøkkelverdien i RADIUS-serveren.

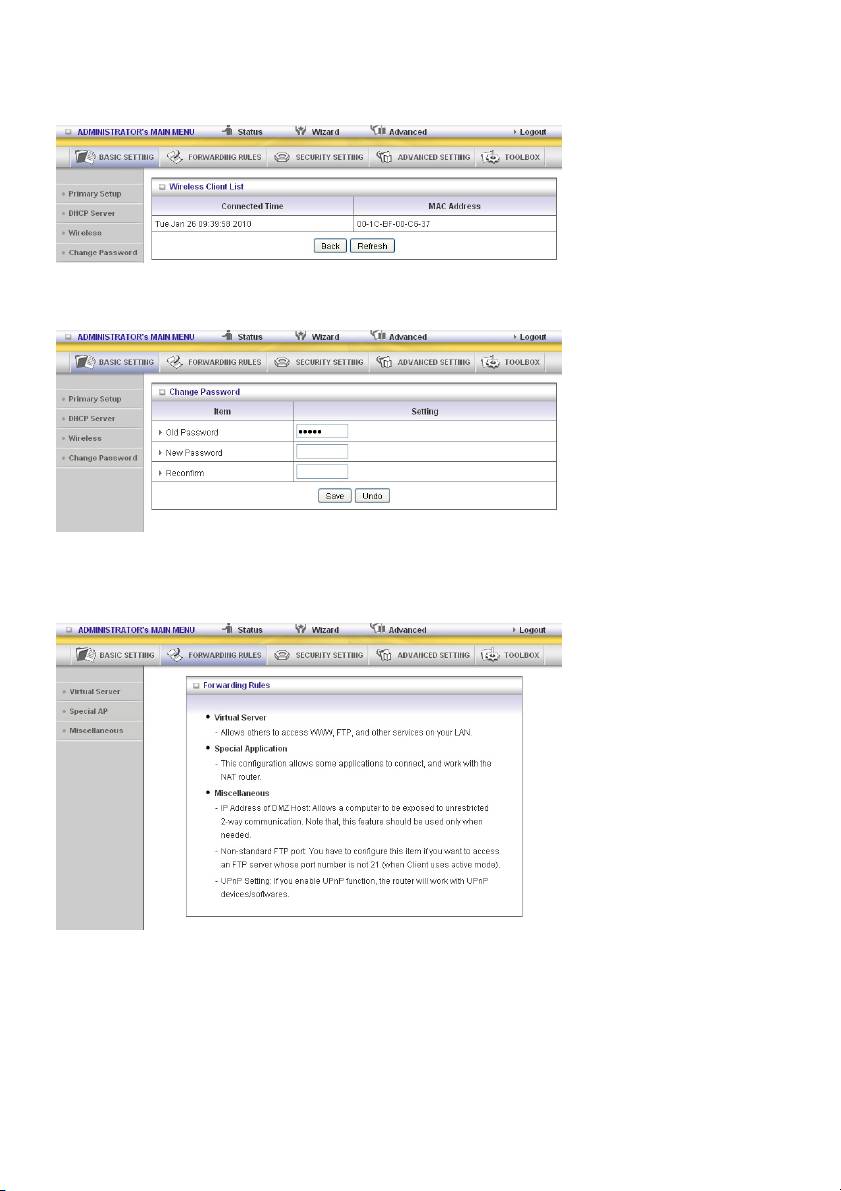

Wireless Client List

Change Password

Du kan endre passordet her. Vi anbefaler på det sterkeste å endre systempassordet av

sikkerhetsmessige grunner.

5.2 Videre regler

647

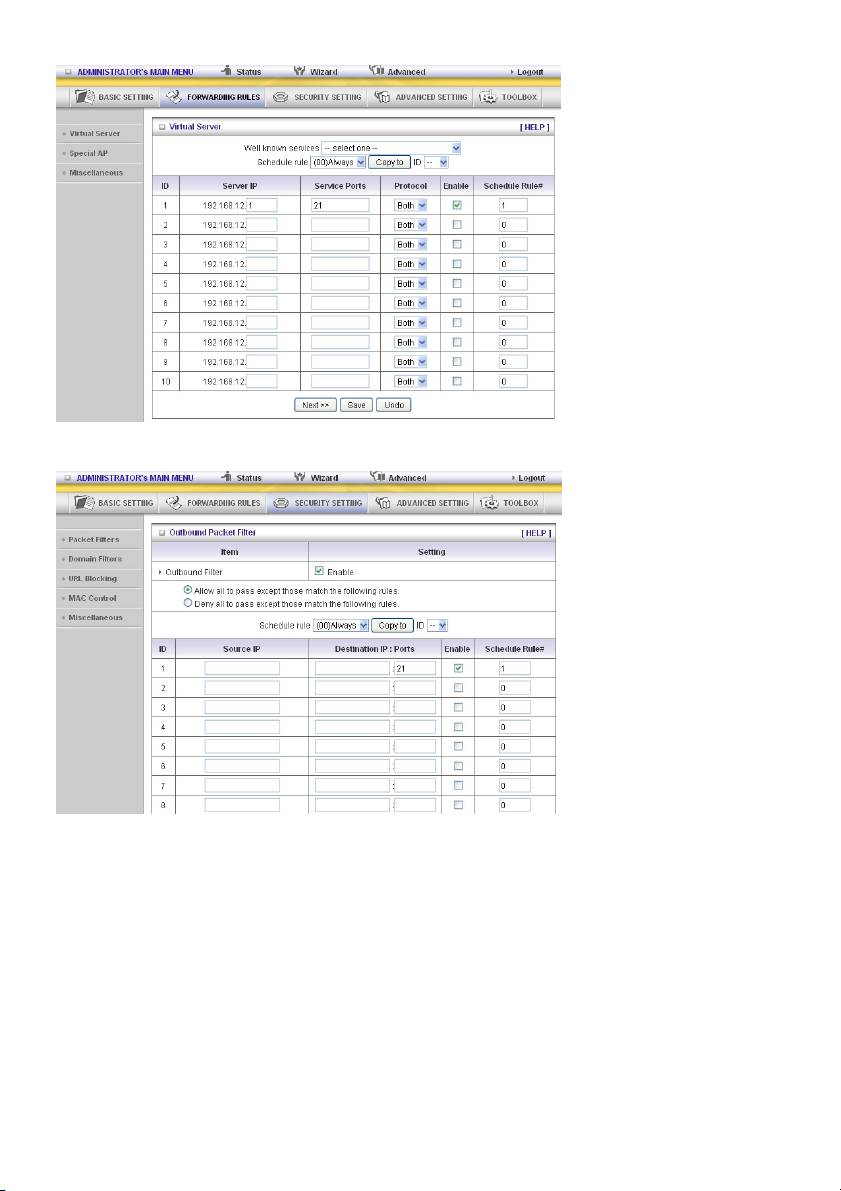

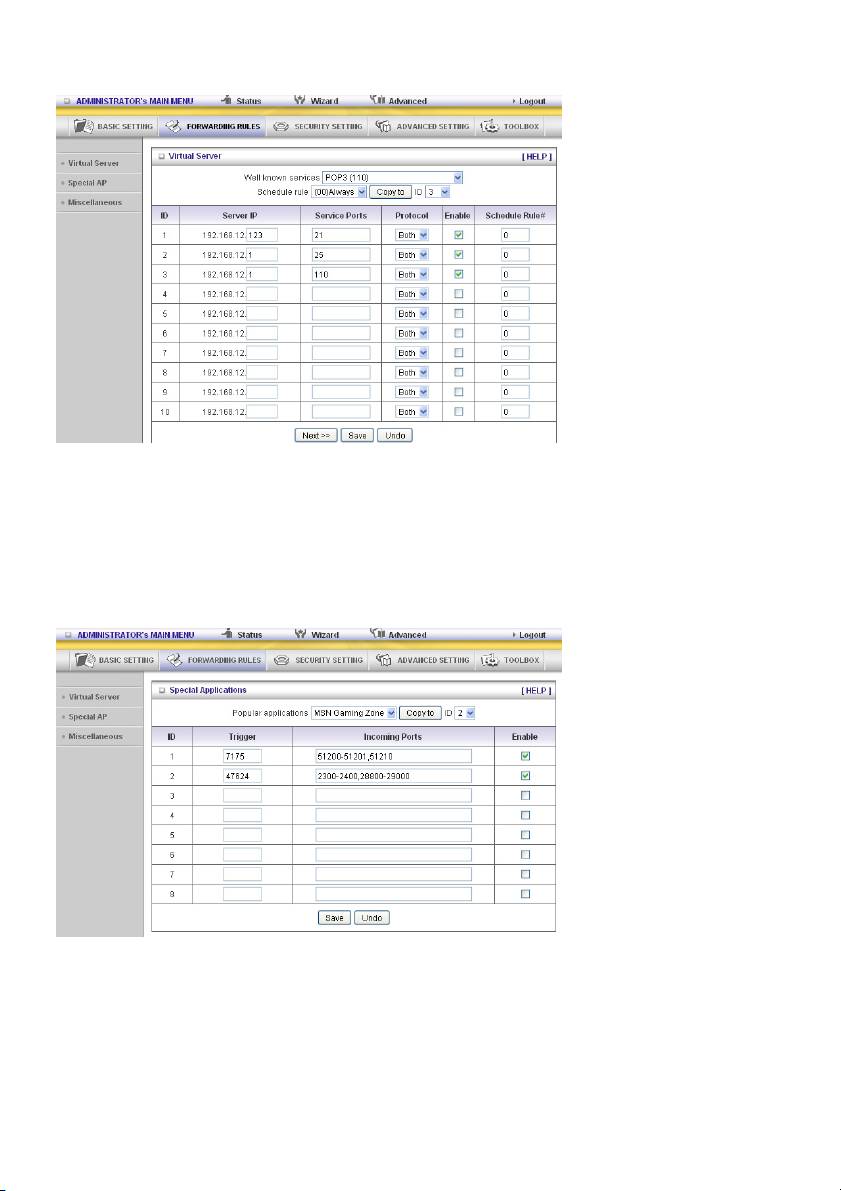

Virtual Server

Dette produktets NAT-brannmur filtrerer ut ukjente pakker for å beskytte intranettet, slik at alle verter

bak dette produktet er usynlige for omverdenen. Hvis ønskelig kan du gjøre noen av dem tilgjengelige

ved å aktivere virtuell server-kartlegging.

En virtuell server defineres som en Service Port, og alle forespørsler til denne porten vil omdirigeres til

datamaskinen som er spesifisert av Server IP. Virtual Server kan jobbe med Schedule Rules, og gi

brukeren mer fleksibilitet om adgangskontroll. For detaljer, vennligst se Schedule Rule.

Special AP

Noen applikasjoner krever flere tilkoblinger, som internettspill, videokonferanser, internett-telefoni osv.

På grunn av brannmurfunksjonen kan ikke disse applikasjonene jobbe med en NAT-router. Special

Applications -funsjonen lar noen av disse applikasjonene fungere sammen med dette produktet. Hvis

mekanismen av Special Applications mislykkes i å få en applikasjone til å fungere, prøv å angi

datamaskinen din som DMZ -vert i stedet.

1. Trigger: utgående portnummer utstedt av applikasjonen.

2. Incoming Ports: når utløserpakken er oppdaget, kan inngående pakker sent til spesifiserte

portnumre passere brannmuren.

648

Dette produktet gir noen forhåndsdefinerte innstillinger. Velg din applikasjon og klikk Copy for å legge

til den forhåndsdefinerte innstillingen på listen.

Merk! Til enhver tid kan bare èn PC bruke hver Special Application-tunnel.

Miscellaneous Items

IP Address of DMZ Host

DMZ (Demilitariserted Zone) Host er vert uten beskyttelse fra brannmur. Det lar en datamaskin å bli

utsatt for ubegrenset 2-veis kommunikasjon for internettspill, videokonferanser, internett-telefoni og

andre spesielle applikasjoner.

MERK: Denne funksjonen skal bare brukes når det er nødvendig.

Super DMZ (IP-gjennomgang)

Klienten må angis i Super DMZ og DHCP-server tildeler global IP, som er det samme med WAN-IP til

denne enheten. Denne klienten kan også få tilgang til lokal klient. Denne klienten bak NAT kan bruke

forskjellig programvare uten begrensninger.

Hardware DMZ Port

Denne funksjonen kan la enheten få Global IP rett fra ISP. Noen enheter, som STB eller MOD, bør virke

via tildelt port.

Non-standard FTP port

Du må konfigurere dette elementet hvis du vil ha tilgang til en FTP-server med portnummer 21. Denne

innstillingen vil gå tapt etter omstart.

Xbox Support

Xbox er en spillkonsoll produsert av Microsoft Corporation. Vennligst aktiver denne funksjonen når du

spiller spill.

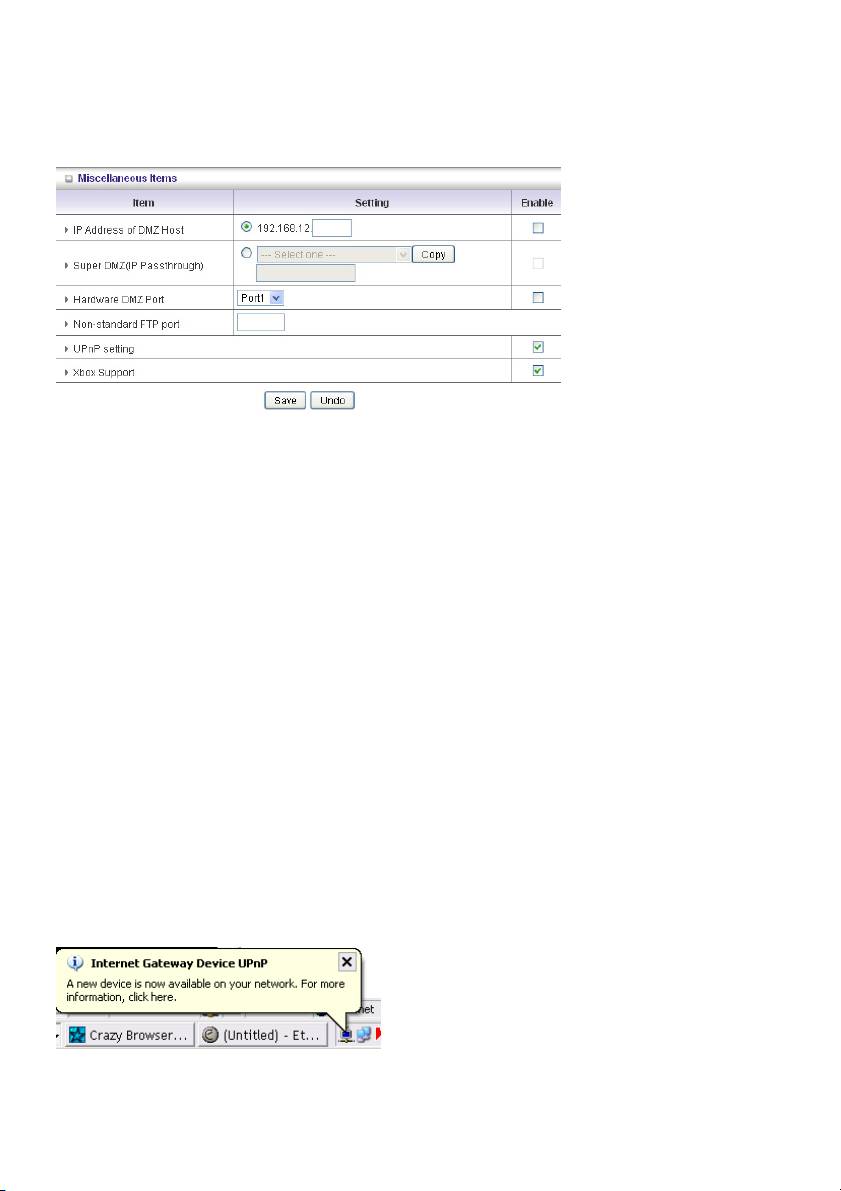

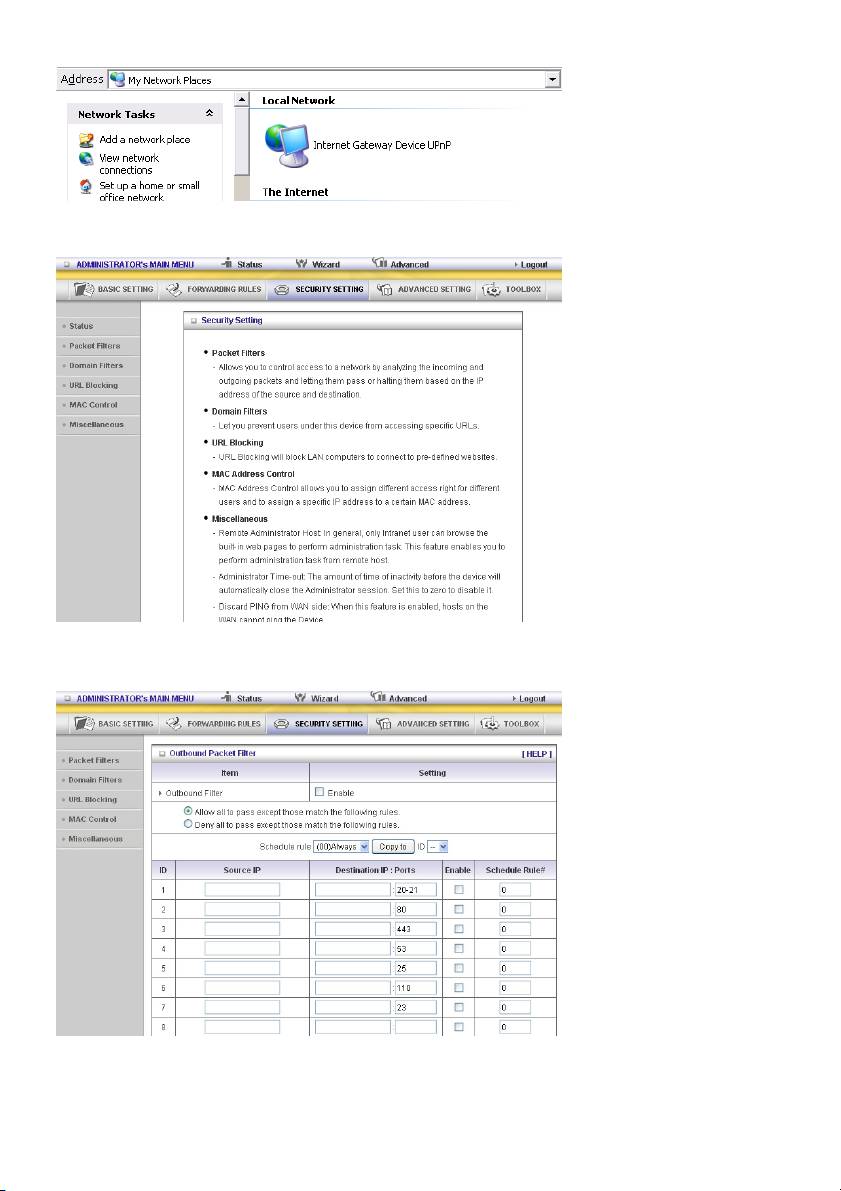

UPnP Setting

Enheten støtter også denne funksjonen. Hvis operativsystemet støtter denne funksjonen, aktiver den,

som Windows XP. Når brukeren får IP fra enhet og vil se ikon som vist under:

649

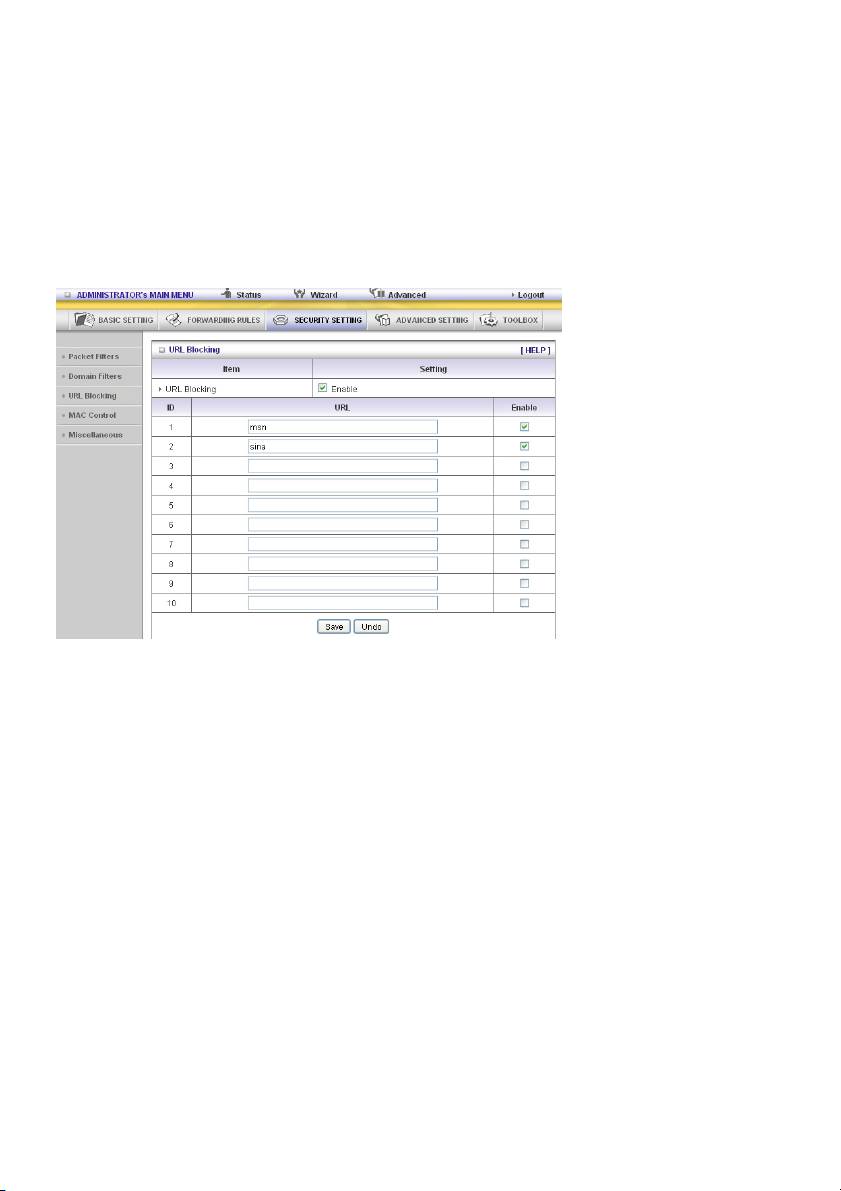

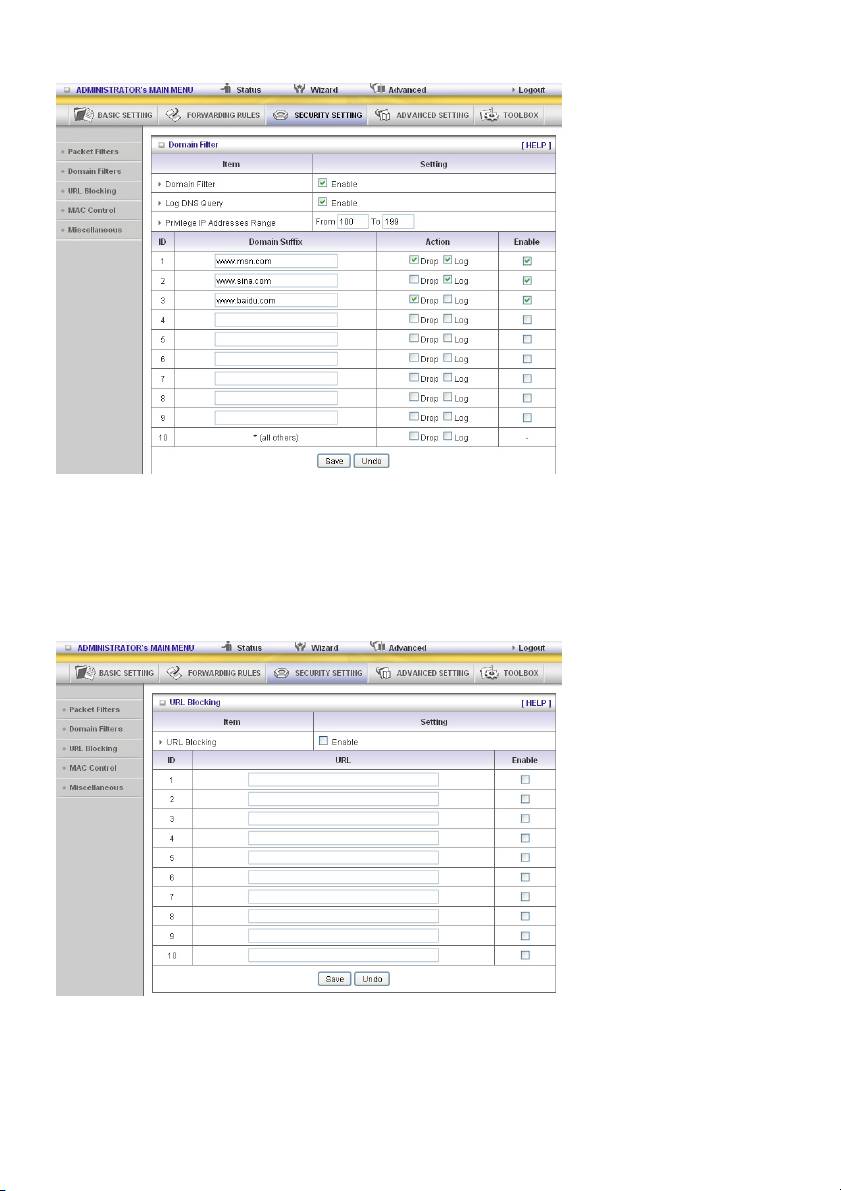

Aktiver URL-blokkering

Huk av dersom du ønsker å aktivere URL-blokkering.

URL

Dersom noen del av nettsidens nettadresse matcher det forhåndsdefinerte ordet, vil tilkoblingen

blokkeres.

For eksempel kan du bruket det forhåndsdefinerte ordet “sex” for å blokkere alle nettsider som har

“sex” i nettadressen.

Aktiver

Huk av for å aktivere hver regel.

I dette eksempelet:

1. Nettadresser som inkluderer “msn” vil bli blokkert, og handlingen vil bli loggført.

2. Nettadresser som inkluderer “sina” vil bli blokkert, men handlingen vil ikke bli loggført

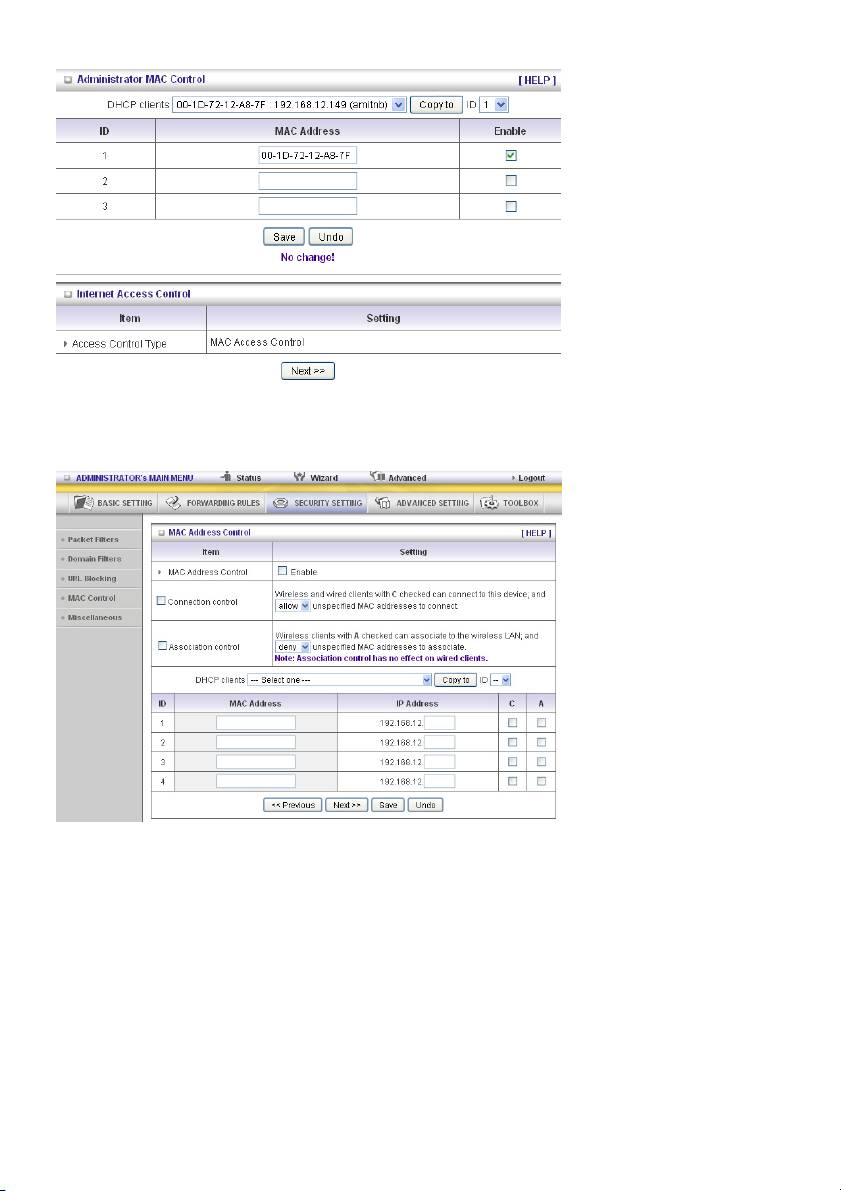

MAC-kontroll

MAC-kontroll for administrator

Uavhengig av MAC-tilgangskonfigurasjonen til administratoren, kan spesifikke MAC få tilgang til

enheten.

656

Denne enheten kan ta opp 3 sett. Når verten (bør være admin) logger inn på nettbehandling, vil

enheten ta opp MAC-adressen til denne verten. Før verten konfigurerer internett-tilgangkontrolle,

foreslå for endebrukeren å aktivere denne funksjonen først.

MAC-adressekontroll lar deg tildele ulike tilgangsrettigheter for ulike brukere og tilordne spesifikke

IP-adresser til enkelte MAC-adresser.

MAC Address Control Huk av “Enable” for å aktivere “MAC Address Control”. Alle innstillingene

på denne siden vil kun tre i kraft når “Enable” er avhuket.

Connection control Huk av “Tilkoblingskontroll” for å aktivre kontrolleringen av hvile kablede

og trådløse klienter som kan tilkoble seg denne enheten. Dersom en

klient nektes tilkobling til denne enheten, vil det si at klienten heller ikke

kan aksessere internett. Velg “allow” eller “deny” for å tillate eller nekte

klienter, som har MAC-adresser som ikke er i “kontrollskjemaet”

(vennligst se nedenfor), å tilkoble denne enheten.

Association control Huk av “Tilknytningskontroll” for å aktivere kontrollen av hvilke trådløse

klienter som kan knytte seg til det trådløse LAN-nettverket. Dersom en

klient nektes tilknytning til det trådløse LAN-nettverket, vil det si at

657

klienten ikke kan sende eller motta noen form for data via denne enheten.

Velg “allow” eller “deny” for å tillate eller nekte klienter, som har

MAC-adresser som ikke er i “kontrollskjemaet”, å knytte seg til LAN.

Kontrollskjema

“Kontrollskjemaet” er tabellen på bunnen av siden “MAC Address Control”. Hver rad i denne tabellen

indikerer en MAC-adresse og den forventede IP-adressekartleggingen av en klient. Det er fire kolonner

i denne tabellen:

MAC Address MAC-adresse indikerer en spesifikk klient.

IP Address Forventet IP-adresse til den tilhørende klienten. Behold feltet tomt dersom

du ikke er interessert i IP-adressen.

C Når “Connection control” er avhuket, vil huking av “C” tillate den tilhørende

klienten å tilkoble denne enheten.

A Når “Association control” er avhuket, vil huking av “A” tillate den

tilhørende klienten å knytte seg til LAN.

På denne siden tilbyr vi følgende kombinasjonsboks og -knapp for å hjelpe deg med å taste inn

MAC-adressen.

Du kan velge en spesifikk klient i “DHCP clients”-kombinasjonsboksen, og deretter klikke på “Copy

to”-knappen for å kopiere MAC-adressen til klienten du valgte til ID-en valgt i “ID”-kombinasjonsboksen.

Forrige side og Neste

For å gjøre denne oppsettssiden enkel har vi delt “kontrollskjemaet” inn i

side

flere sider. Du kan bruke disse knappene for å navigere gjennom de ulike

sidene.

658

Eksempel:

I dette scenarioet er det tre klienter opplistet i kontrollskjemaet. Klientene 1 og 2 er trådløse, mens

klient 3 er kablet.

1. “MAC-adressekontroll”-funksjonen er aktivert.

2. “Connection control” er aktivert og alle kablede eller trådløse klienter som ikke er opplistet

i ”kontrollskjemaet” tillates å tilkoble denne enheten.

3. “Association control” er aktivert og alle trådløse klienter som ikke er opplistet i “kontrollskjemaet”

nektes tilknytning til det trådløse LAN-nettverket.

4. Klientene 1 og 3 har fastsatte IP-adresser fra enten DHCP-serveren til denne enheten eller manuelt

tilordnet:

ID 1 – “00-12-34-56-78-90” --> 192.168.12.100

ID 3 – “00-98-76-54-32-10” --> 192.168.12.101

Klient 2 vil motta sin IP-adresse fra IP-adressebassenget spesifisert på “DHCP Server”-siden eller ta

i bruk en manuelt tilordnet statisk IP-adresse.

Dersom, for eksempel, klient 3 forsøker å bruke en IP-adresse ulik adressen oppført i

kontrollskjemaet (192.168.12.101), vil den bli nektet tilkobling til denne enheten.

5. Klientene 2 og 3, og andre kablede klienter med en MAC-adresse uspesifisert i kontrollskjemaet,

tillates alle tilkobling til enheten. Men klient 1 nektes å tilkoble denne enheten.

6. Klient 1 og 2 tillates å knytte seg til det trådløse LAN-nettverket, men en trådløs klient med en

MAC-adresse ikke spesifisert i kontrollskjemaet nektes tilknytning til nettverket. Klient 3 er en kablet

klient og påvirkes følgelig ikke av tilknytningskontrollen.

659

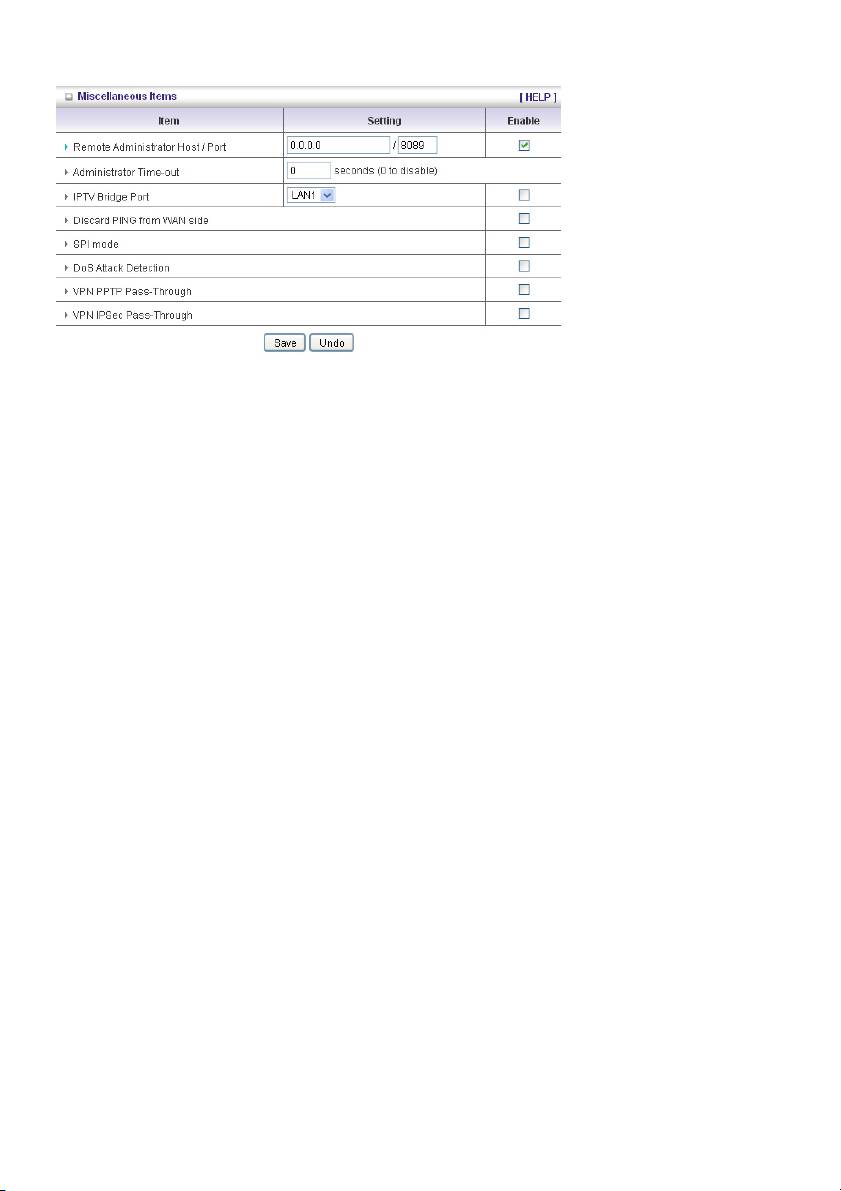

Diverse elementer

Fjernadministrator-vert/port

Generelt kan kun intranett-brukere bla gjennom de innebygde nettsidene for å utføre

administrasjonsoppgaver. Denne funksjonen lar deg utføre administrasjonsoppgavene fra en fjernvert.

Dersom denne funksjonen er aktivert kan kun den spesifiserte IP-adressen utføre fjernadministrasjon.

Dersom den spesifiserte IP-adressen er 0.0.0.0, kan enhver vert koble seg til dette produktet for å

utføre administrasjonsoppgaver. Du kan bruke nettverksmaskebits “/nn”-notasjon for å spesifisere en

gruppe av pålitelige IP-adresser. For eksempel, “10.1.2.0/24”.

MERK: Når fjernadministrasjon er aktivert vil nettserverporten skiftes til 88. Du kan endre

nettserverporten til andre porter også.

Administrator Time-out

Inaktivitetstid før automatisk utlogging. Angi den til å være null for å deaktivere denne funksjonen.

Discard PING from WAN side

Når denne funksjonen er aktivert kan ingen verter på WAN-nettverket pinge dette produktet.

SPI Mode

Når denne funksjonen er aktivert vil routeren ta opp pakkeinformasjonen som passerer gjennom

routeren, som IP-adresse, portadresse, ACK-, SEQ-nummer, osv. Routeren vil også sjekke hver

innkommende pakke for å detektere hvorvidt pakken er gyldig.

DoS Attack Detection

Når denne funksjonen er aktivert vil routeren detektere og loggføre DoS-angrep som kommer fra

internett. For øyeblikket kan routeren detektere følgende DoS-angrep: SYN Attack, WinNuke, Port

Scan, Ping of Death, Land Attack, osv.

VPN PPTP og IPSec Pass-Through

Virtual Private Networking (VPN) er typisk brukt for arbeidsrelatert nettverking. For VPN-tunneler

støtter IPSec Pass-through og PPTP Pass-through.

660

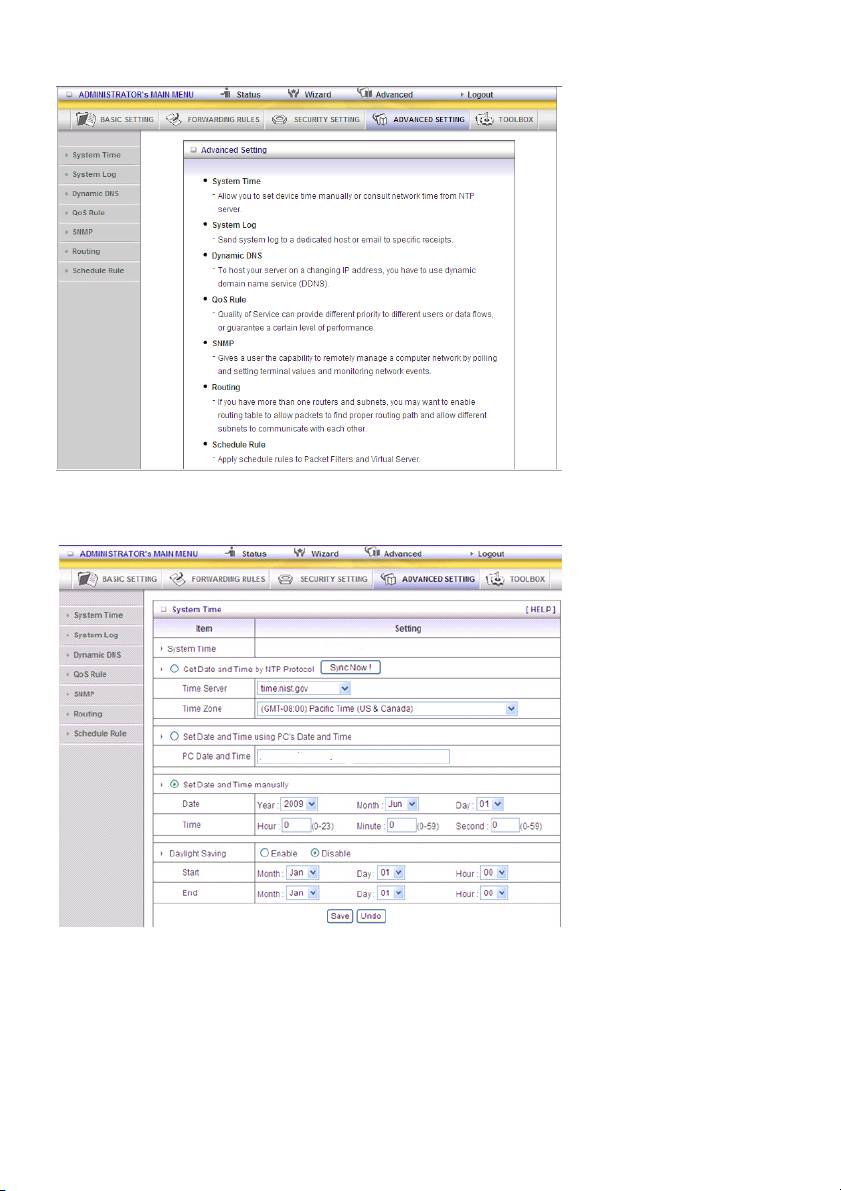

5.4 AVANSERTE INNSTILLINGER

System Time

Get Date and Time by NTP Protocol

Velg hvorvidt du ønsker å få dato og tid fra NTP-protokollen.

Time Server

Velg en NTP-tidsserver for å konsultere UTC-tid.

Time Zone

Velg en tidssone hvor enheten er lokalisert.

661

Set Date and Time manually

Velg hvorvidt du ønsker å angi dato og tid manuelt.

Knappefunksjoner

Sync Now: Synkroniser systemtiden med nettverkstidsserveren

Daylight Saving: Angi hvor lokalisasjonen er.

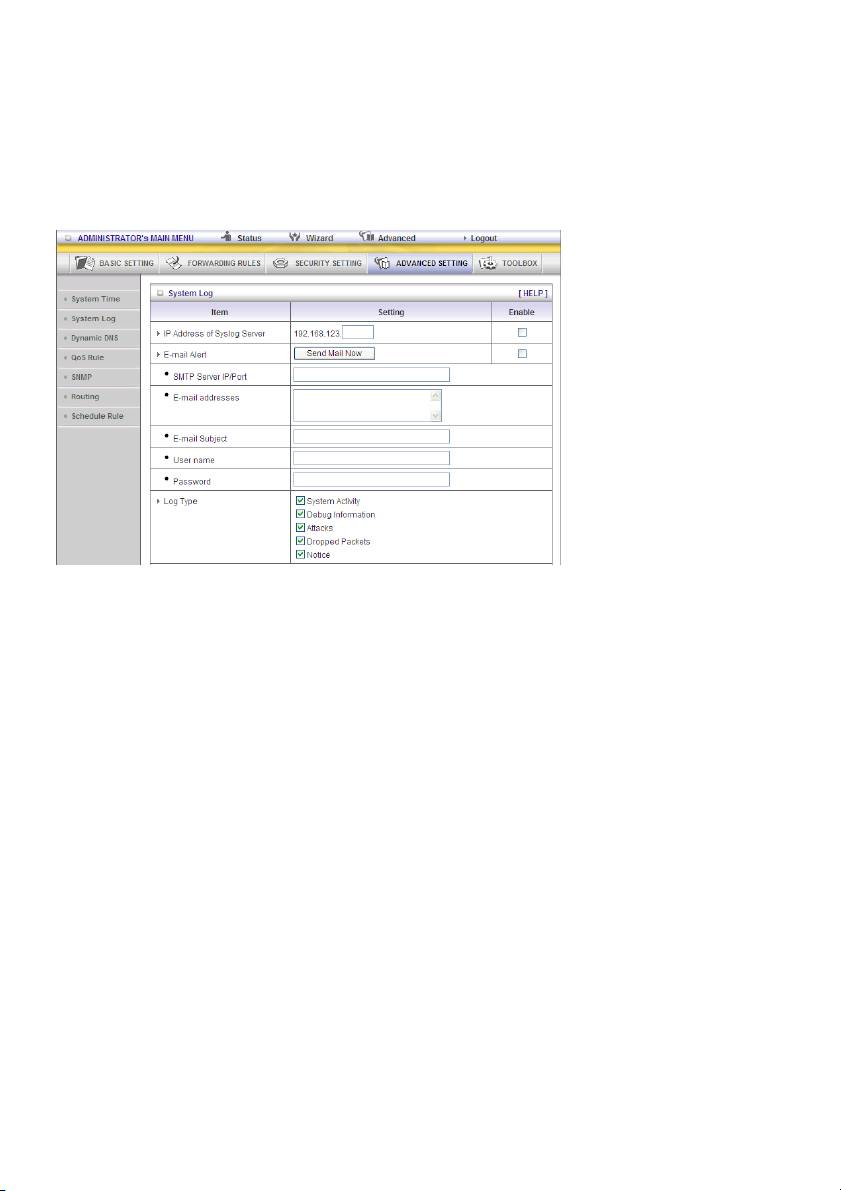

System Log

Denne siden støtter to metoder for å eksportere systemlogger til spesifikke destinasjoner ved bruk av

syslog (UDP) og SMTP (TCP). Elementene du er nødt til å installere inkluderer:

IP-adresse for Syslog

Verts-IP til destinasjonen hvor syslogs vil bli sent til.

Huk av Enable for å aktivere denne funksjonen.

Aktiver e-postvarsel

Huk av dersom du ønsker å aktivere e-postvarsel (sende syslog via e-post).

SMTP-server-IP og -port

Tast inn SMTP-server-IP og -port, forbundet med “:”. Dersom du ikke spesifiserer portnummeret er

standardverdien 25.

For eksempel, “mail.your_url.com” eller “192.168.1.100:26”.

Send e-postvarsel til

Mottakerne som vil motta disse loggene. Du kan tilordne mer enn 1 mottaker ved bruk av “;” eller “,” for

å separere e-postadressene.

662

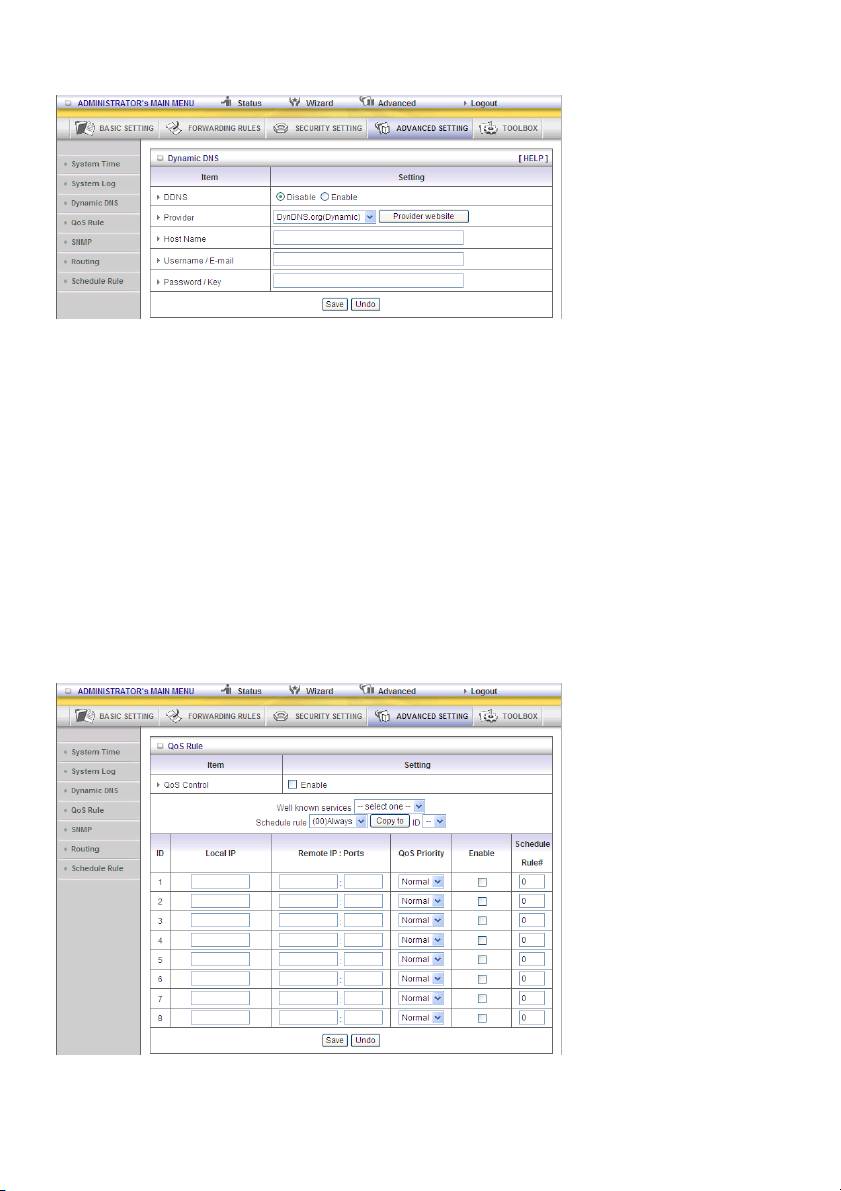

Dynamisk DNS

For å hoste serveren din på en skiftende IP-adresse er du nødt til å bruke dynamic domain name

service (DDNS).

Slik at alle som ønsker å kontakte verten din kun trenger å vite navnet på den. Dynamisk DNS vil

kartlegge navnet til verten din til den gjeldende IP-adressen, som skiftes hver gang du tilkobler

internettleverandøren din.

Før du aktiverer Dynamic DNS er du nødt til å registrere en konto på en av disse dynamiske

DNS-serverne som vi har listet opp i tilbyder-feltet.

For å aktivere Dynamic DNS, huk av avhukingsboksen ved siden av Enable i DDNS-feltet.

Tast deretter inn den hensiktsmessige informasjonen om din dynamiske DNS-server.

Du er nødt til å definere:

Tilbyder

Vertsnavn

Brukernavn/e-post

Passord/nøkkel

Du vil motta denne informasjonen når du registrerer en konto på en dynamisk DNS-server.

QoS

Denne enheten støtter QoS-funksjonen. Brukeren kan angi spesifiserte oppstrømstilkoblingen med ulik

prioritetsgrad. Det er tre prioritetsgrader å velge mellom. Pakkene med høy prioritetsgrad vil

prosesseres først.

663

1. QoS: Quality of Service.

2. Local IP/Ports: IP-en og portene som LAN og PC bruker. Verdien 0 betyr at du skal overse dette

feltet.

3. Remote IP: Ports: IP-en og portene som fjernserver bruker. Verdien 0 betyr at du skal overse dette

feltet.

For eksempel, dersom du ønsker å garantere HTTP-båndbredde, kan du holde lokal IP/port som 0/0,

fjern-IP/port som 0/80.

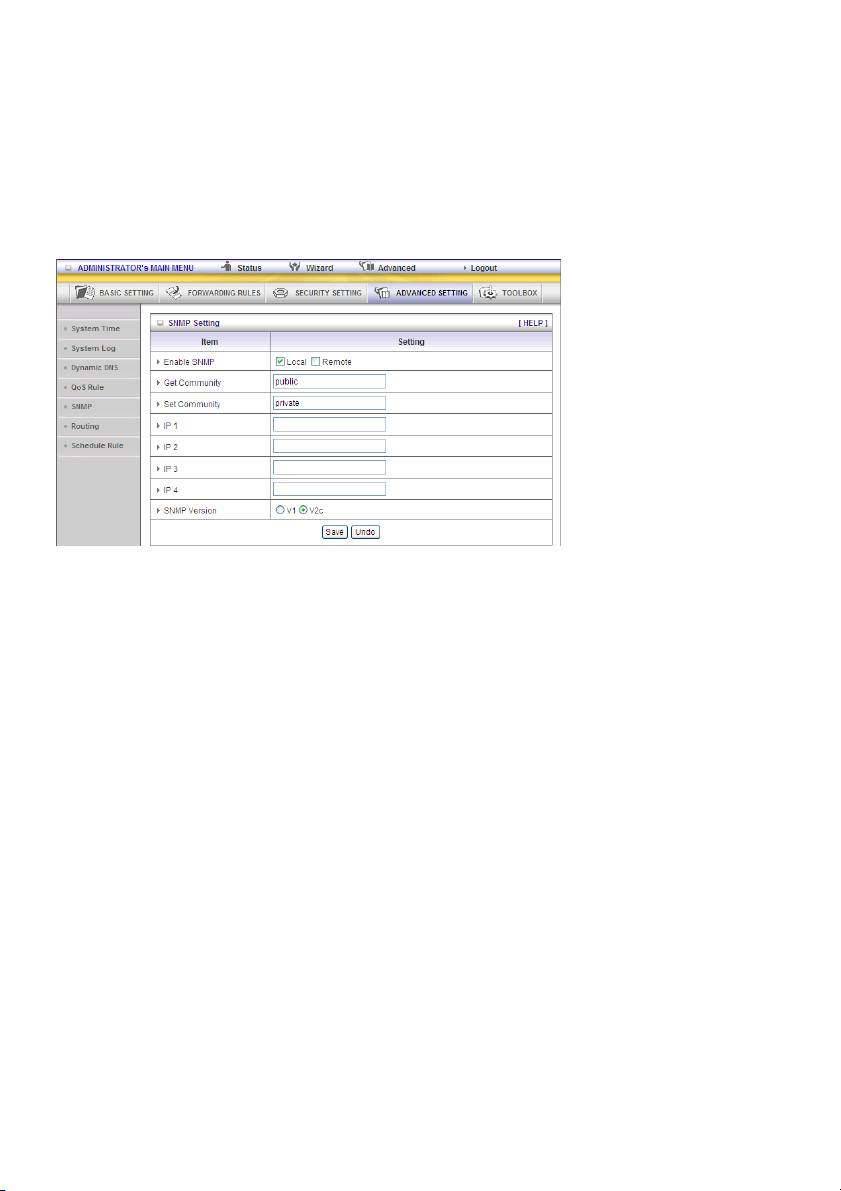

SNMP

Kort fortalt er SNMP (Simple Network Management Protocol) en protokoll utformet for å gi brukeren

muligheten til å fjernbehandle et datanettverk ved polling og innstilling av de terminale verdiene og ved

å overvåke nettverkshendelser.

Enable SNMP

Du er nødt til å huke av Lokal, Fjern eller begge for å aktivere SNMP-funksjonen. Dersom Lokal er

avhuket vil denne enheten respondere til forespørsler fra LAN. Dersom Fjern er avhuket vil denne

enheten respondere til forespørsler fra WAN.

Get Community

Angi hvilket Get-forespørselssamfunn du vil enheten skal respondere til.

Set Community

Angi forespørselssamfunnet som enheten din vil akseptere.

IP 1, IP 2, IP 3, IP 4

Tast inn SNMP-behandlingsdatamaskinens IP her. Brukeren er nødt til å konfigurere hvor denne

enheten skal sende SNMP-fellemelding.

SNMP Version

Vennligst velg SNMP-versjonen som din SNMP-behandlingsprogramvare støtter.

WAN-tilgangs-IP-adresse

Dersom brukeren ønsker å begrense til at en spesifikk IP-adresse får tilgang, vennlig tast inn elementet.

Standarden er 0.0.0.0 og vil si at hver eneste IP på internett kan få noe informasjon om enheten med

SNMP-protokoll.

Klikk på “Save” for å lagre innstillingen din eller “Undo” for å avbryte.

664

Routing

Routing Table lar deg fastsette hvilke fysiske grensesnittadresser som skal brukes for utgående

IP-datagram. Dersom du har mer enn én router og delnettverk vil du være nødt til å aktivere

routing-tabellen for å tillate pakker å finne den hensiktsmessige router-stien og tillate ulike delnettverk å

kommunisere med hverandre.

Routing-tabellinnstillinger er innstillinger som brukes til å sette opp funksjonene til statisk routing.

Dynamic Routing

Routing Information Protocol (RIP) vil utveksle informasjon om destinasjoner for databehandlingsruter

gjennom nettverket. Vennligst velg RIPv2 kun dersom du har ulike delnettverk i nettverket ditt.

Ellers, vennligst velg RIPv1 dersom du behøver denne protokollen.

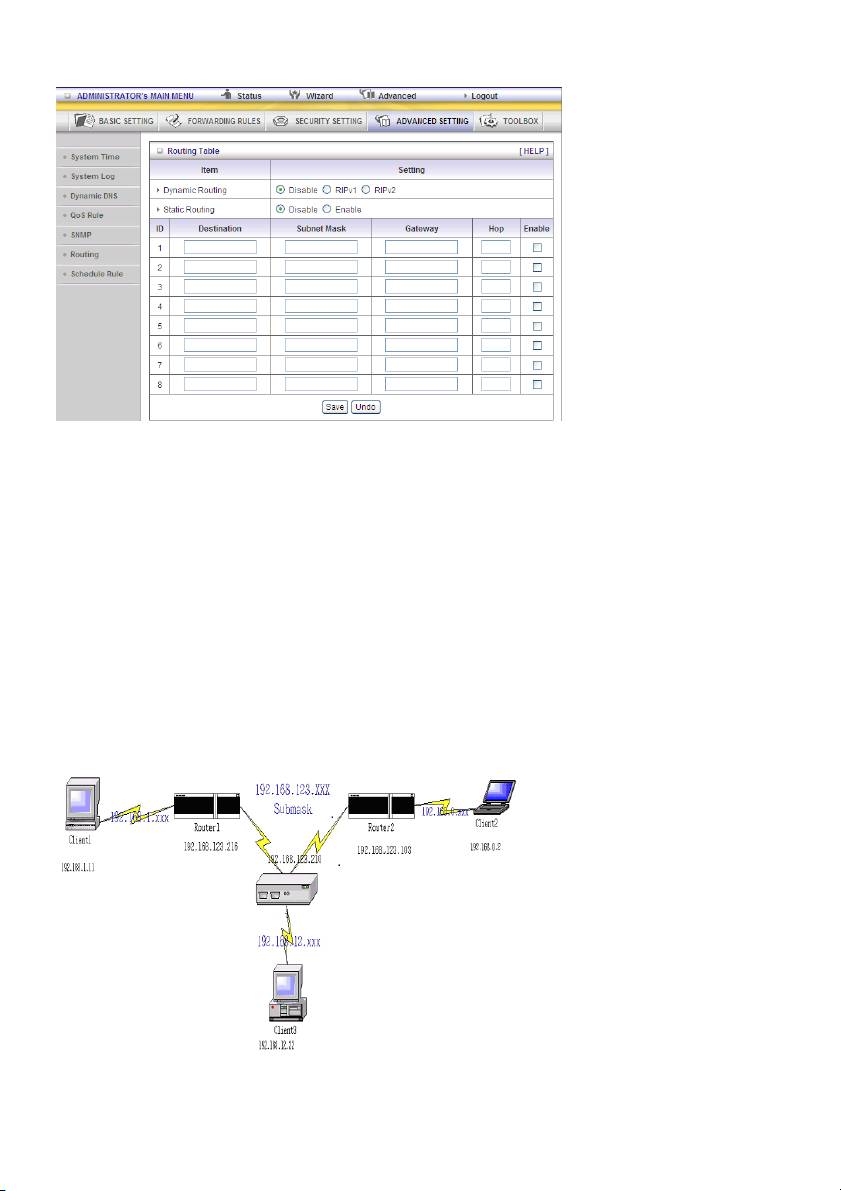

Static Routing: For statisk routing kan du spesifisere opp til 8 routing-regler. Du kan taste inn

destinasjons-IP, nettverksmaske, gateway, hop for hver routing-regel, og deretter aktivere eller

deaktivere regelen ved å huke av eller avhuke Aktiver-avhukingsboksen.

Eksempel:

665
