• Giriş 98

• Güvenlik önlemleri 98

• Ambalaj içeriği 98

• Teknik özellikler 98

• Ürün açıklaması 99

• Kurulum talimatları 100

• Kullanıcı talimatları 102

• Koruyucu Bakım 103

• Garanti 103

• Uyarı 103

• Elden çıkarma 103

Gr

Bu ahizesiz görüntülü kapı telefon sistemi ile kapınızda kimin olduğunu anında görebilirsiniz.

Dışmekan ünitesinde bir kapı zili, gece görüş işlevine sahip bir kamera, bir hoparlör ve bir

mikrofon vardır. 3,5" LCD renkli ekranı net bir görüntü elde edilmesini sağlar ve iletişim

sistemi kristal netliğinde bir ses sunar. Sistem, cevap verme ünitesi üzerindeki bir düğmeye

basarak basit bir şekilde otomatik olarak açabileceğiniz bir elektronik kilide (dâhil değil)

bağlanabilir.

• Bu ürünü kurmadan/kullanmadan önce bu kılavuzu okumanızı tavsiye ederiz.

• Bu kılavuzu, ileride başvurmak üzere, güvenli bir yerde saklayın.

Güvenlk önlemler

Bu ürün, servis gerektiğinde SADECE yetkili bir teknisyen tarafından açılmalıdır. Bir sorun

meydana geldiğinde ürünün elektrik ve diğer aygıtlarla olan bağlantısını kesin. Cevaplama

ünitesini suya veya neme maruz bırakmayın.

Ambalaj çerğ

• 1x Cevaplama ünitesi

• 1x Yağmur kapaklı kapı zili

• 1x 12 V AC/DC adaptörü

• 1x Bağlantı kablosu

• 1x Montaj malzemesi

• 1x Kılavuz

Teknk özellkler

Kapı zl

• Çalışma gerilimi: Cevaplama ünitesi ile

• İletişim sistemi: Yarı-çift yönlü

• Görüntü sensörü: 1/4" CMOS renkli 640 x 480

• IR LED’ler: 4x IR LED, 1x EDS

98

TÜRKÇ E

• Lens: F4,5 mm (H: 40°, V: 45°)

• Koruma: IP24

• Çalışma sıcaklığı: -20 °C ~ +50 °C

• Ağırlık: 100 g

• Boyutlar: 127 x 38 x 48 mm (yağmur kapağı dahil)

Cevaplama üntes

• Çalışma gerilimi: Kapı açma fonksiyonu ile 15 V DC

• İletişim sistemi: Yarı-çift yönlü

• Ekran: 3,5" TFT/LCD renkli

• Çözünürlük: 320 x 240

• Ağırlık: 310 g

• Boyutlar: 220 x 120 x 25 mm

Cevaplama ünitesi ve dış mekan ünitesi arasındaki bağlantı 4 metrelik kablo aracılığıyla

sağlanır ve bir bakır/0,75mm kablo ile 50m'ye kadar uzatılabilir.

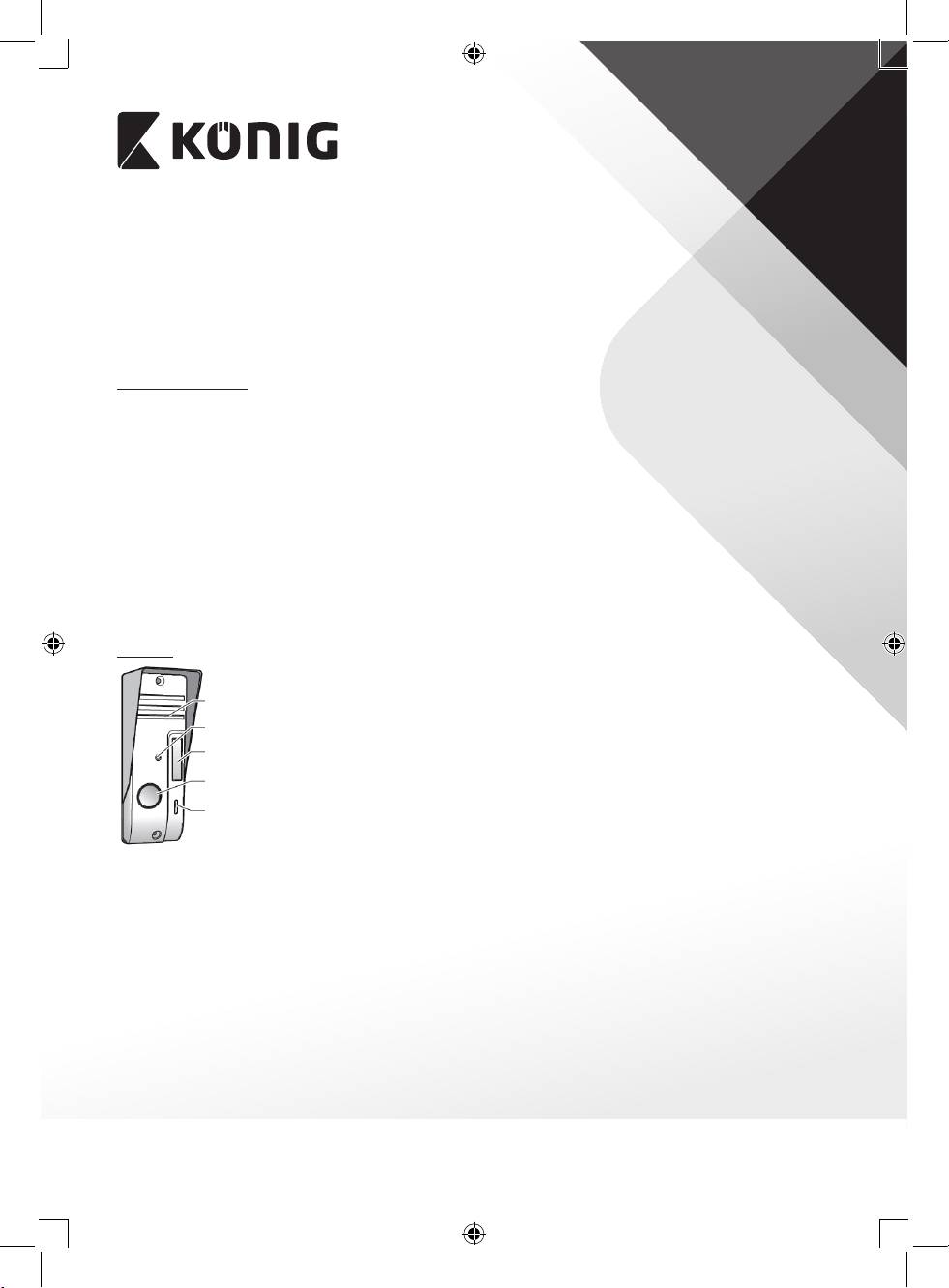

Ürün açıklaması

Kapı zl

Hoparlör

Kamera

Kızılötesi LED

Kapı zili

Mikrofon

99

TÜRKÇ E

Cevaplama üntes

3,5" LCD/TFT ekran

Ses seviye düğmesi

Mikrofon

Monitör düğmesi

Menü düğmesi

+ düğmesi

Alarm düğmesi

Hoparlör

– düğmesi

Kilit açma düğmesi

Kapı zili melodi

düğmesi

Çalışma göstergesi

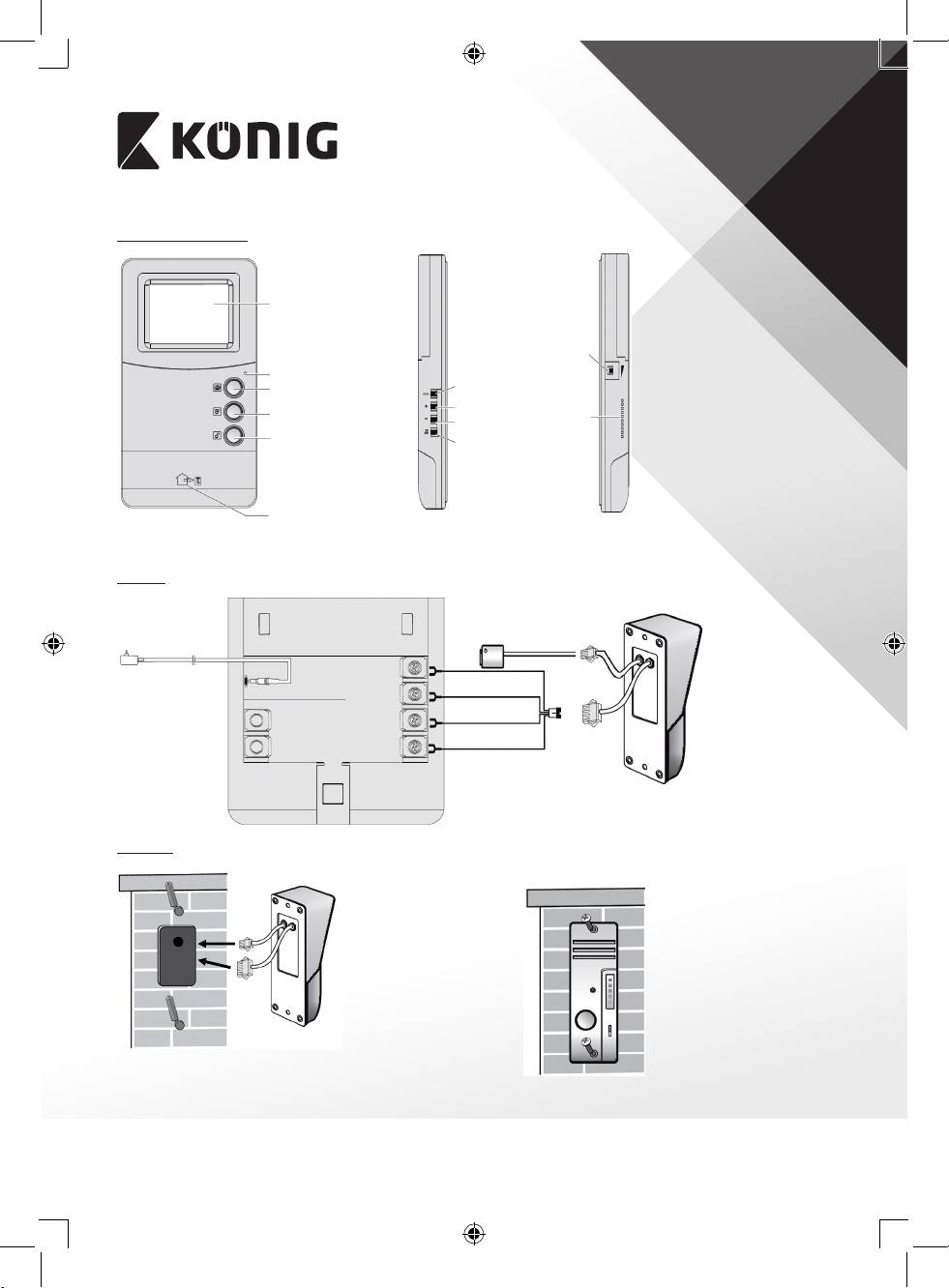

Kurulum talmatları

Sstem

Elektronik kilit (kilit ve

kablo dahil değil)

12 V DC adaptörü

Beyaz (ses)

Kırmızı (VDD)

Siyah (GND)

4-pin

konnektör

Sarı (video)

Kapı zl

Kapı zilini monte etmek için 2 cm'lik bir

delikaçın

100

TÜRKÇ E

180 cm

38°-50°

65 cm

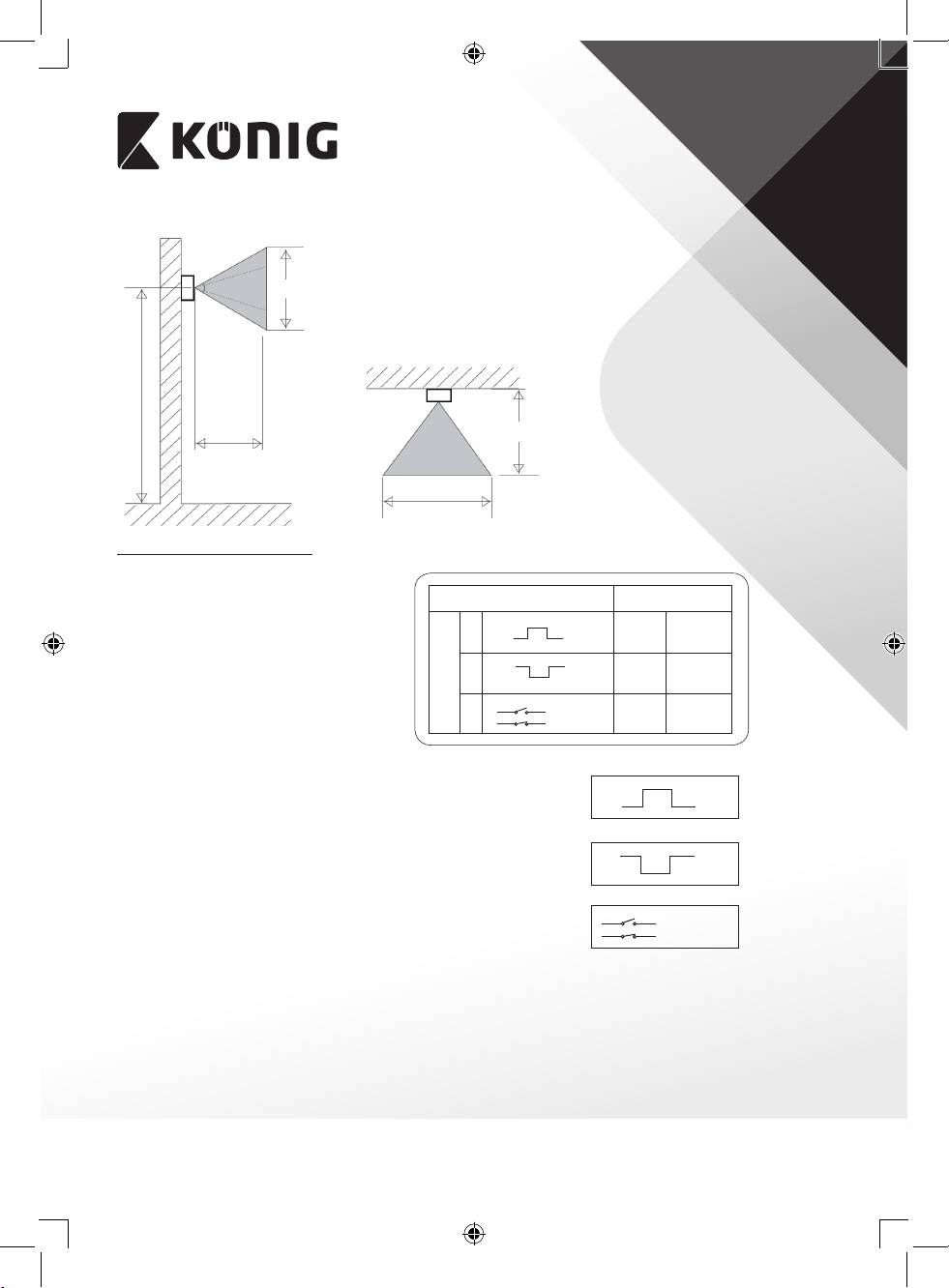

Önerilen kurulum yüksekliği

ve kamera açısı

110 cm

145 cm

50 cm

50 cm

80 cm

Br elektronk klt kullanma

Model SAS-PH310

12 V

Kilit aç

KAPALI

AÇIK

KAPALI

Kilitle

0 s 4~7 s

0 V

Elektronik kilidi kullanmak için aşağıdaki

12 V

Kilitle

yöntemlerden birini kullanın.

AÇIK

AÇIK

0 V

Kilit aç

0 s 4~7 s

KAPALI

KAPALI

Kilitle

Kilit açma şekli

AÇIK

Kilit aç

0 s 4~7 s

Adaptörsüz, dış ünite aracılığıyla güç sağlanan kilit. Kapı

12 V

Kilit aç

KAPALI

AÇIK

kapatıldığında devre voltajı 0V'tır. Kapıyı açarak devre voltajı 12V

KAPALI

0 V

Kilitle

olur. Gecikme 4~7saniye arasıdır.

Adaptörsüz, dış ünite aracılığıyla güç sağlanan kilit. Kapı

12 V

Kilitle

AÇIK

AÇIK

kapatıldığında devre voltajı 12V'tır. Kapıyı açarak devre voltajı 0V

KAPALI

0 V

Kilit aç

olur. Gecikme 4~7saniye arasıdır.

KAPALI

Kilitle

Adaptörlü, harici adaptör tarafından sağlanan güce sahip kilit.

AÇIK

Kilit aç

101

TÜRKÇ E

Cevaplama üntes

Tercih ettiğiniz

yüksekliğe

cevaplama

ünitesini kurun.

Kullanıcı talmatları

Çalıtırma

Çalıma gösterges

Sistem kurulduğunda ve 12V adaptörü cevaplama ünitesine ve bir elektrik

prizine takıldığında kırmızı çalışma göstergesi yanacaktır.

Kapı zl

Bir ziyaretçi zile bastığında cevaplama ünitesi kapı zil sesini çalacak ve

monitör otomatik olarak yanacaktır. Monitör yaklaşık 20saniye yanmaya

devam eder ve ardından otomatik olarak kapanır.

Montör düğmes

Hızlı bir çevre kontrolü için monitörü açar. Monitör kamera kaydını

gösterecektir.

Alarm düğmes

Acil bir durumda alarm düğmesine basın. Kapı zili hoparlöründen alarm

sesi verilecektir.

Klt açma düğmes

Ziyaretçiler için kapıyı açmak amacıyla kilit açma düğmesine basın. (sadece

elektronik kilit kurulduğunda)

Ses sevye anahtarı

Anahtarı istenilen ses seviyesine ayarlayın.

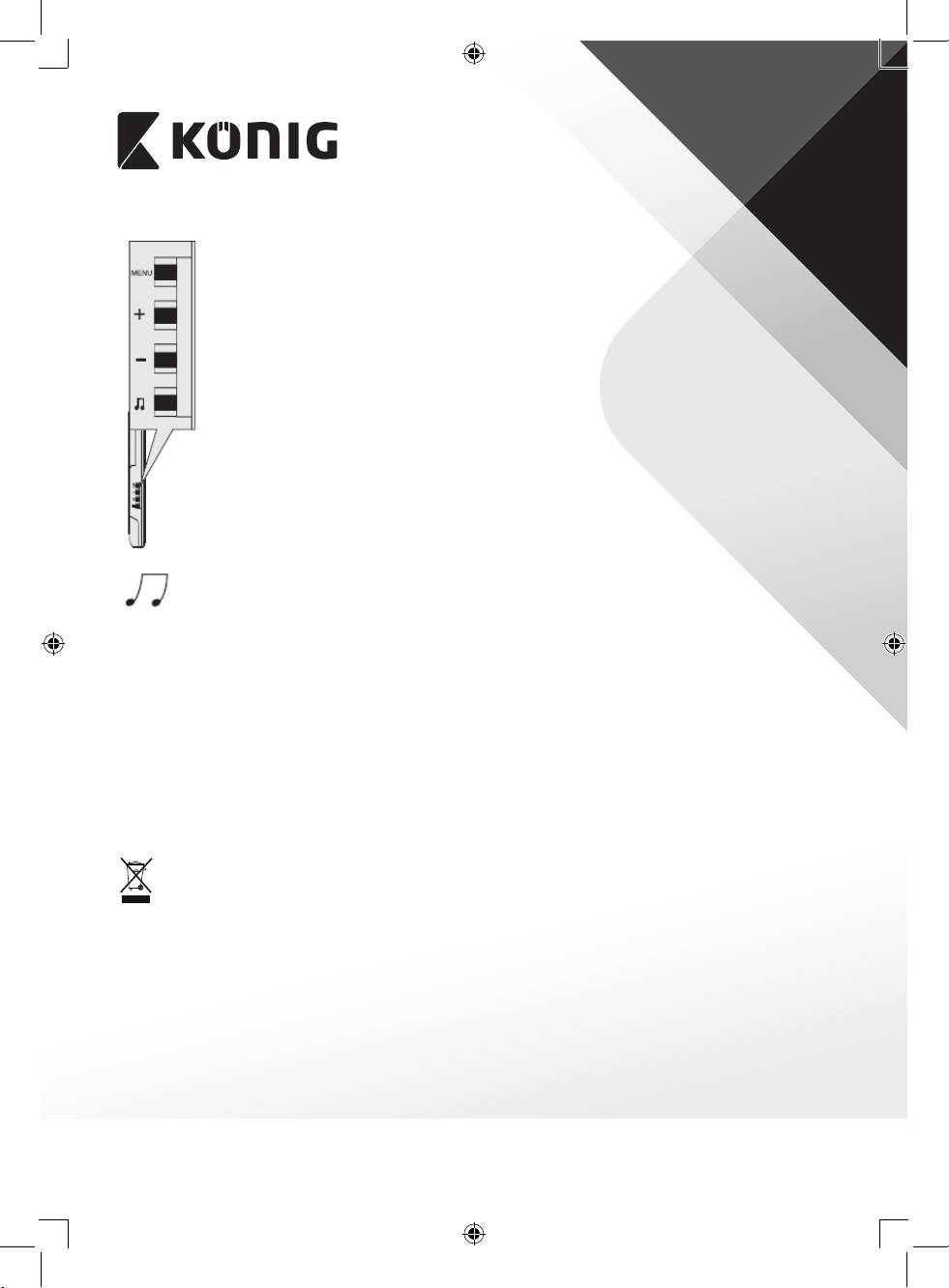

Menü ayarları

Parlaklık, kontrast, ton (renk) ve keskinliği ayarlamak amacıyla monitörü açmak için monitör

düğmesine basın.

102

TÜRKÇ E

Menüyü açmak için menü düğmesine basın.

Parlaklık:

+ veya – düğmesine basarak görüntü parlaklığını ayarlayın. Aşağıdaki

ayarlara gitmek için menü düğmesine basın.

Kontrast:

+ veya – düğmesine basarak görüntü kontrastını ayarlayın. Aşağıdaki

ayarlara gitmek için menü düğmesine basın.

Ton:

+ veya – düğmesine basarak görüntü renk tonunu ayarlayın. Aşağıdaki

ayarlara gitmek için menü düğmesine basın.

Kesknlk:

Görüntü keskinliği ni ayarlayın

Çıkı:

Monitör kapanmadan önce + veya – düğmeleri ile menüden çıkın, aksi

takdirde ayarlar kaydedilmeyecektir.

Melodi düğmesine basarak kapı zilinin melodisini seçin. Mevcut 9 farklı zil

tonu vardır.

Koruyucu Bakım

Ürünü sadece kuru bir bezle temizleyin.

Temizlik solventleri veya aşındırıcılar kullanmayın.

Garant

Ürün üzerindeki tüm değişikliler ve/veya modifikasyonlar garantiyi geçersiz kılar. Bu ürünün hatalı kullanımından kaynaklanan

hasarlar için hiç bir sorumluluk Kabul edemeyiz.

Uyarı

Tasarımlar ve özellikler ön bildirimde bulunulmadan değiştirilebilir. Tüm logolar, markalar ve ürün adları ticari markalardır veya ilgili

sahiplerinin kayıtlı ticari markalarıdır ve bundan dolayı böyle geçerlidir.

Elden çıkarma

• Bu ürün, uygun bir toplama noktasında ayrı olarak toplanmak üzere belirlenmiştir. Bu ürünü evsel artıklarla birlikte

atmayın.

• Daha fazla bilgi için satıcınıza ya da atık yönetiminden sorumlu yerel mercilere danışın.

Bu ürün tüm Avrupa Birliği üye ülkeleri için geçerli olan ilgili tüm yönetmelikler ve yönergelere uygun olarak üretilmiş ve tedarik

edilmiştir. Ayrıca satıldığı ülkedeki tüm geçerli şartnameler ve yönetmeliklere uygundur.

Talep edilmesi durumunda resmi belgelendirme sağlanabilir. Bu aşağıdakileri içerir ancak bunlarla sınırlı değildir: Uygunluk Beyanı

(ve ürün kimliği), Malzeme Güvenliği Veri Sayfası, ürün test raporu.

Lütfen destek için müşteri hizmetleri masamızla irtibat kurun:

web sitesi aracılığıyla: http://www.nedis.com/en-us/contact/contact-form.htm

e-posta aracılığıyla: service@nedis.com

telefonla: +31 (0)73-5993965 (mesai saatlerinde)
