Konig Electronic Video door phone system: EESTI
EESTI: Konig Electronic Video door phone system
EESTI
Sisukord
• Sissejuhatus 104
• Ohutusabinõud 104
• Pakendi sisu 104
• Tehnilised andmed 104
• Toote kirjeldus 105
• Paigaldusjuhised 106
• Kasutusjuhised 108
• Hooldus 109
• Garantii 109
• Vastutusest loobumine 109
• Jäätmekäitlus 109
Sissejuhatus
Selle käed-vabad ukse videotelefoni süsteemiga näete kohe, kes teie ukse taga on. Välisseade
on varustatud uksekella, öönägemisfunktsiooniga kaamera, kõlari ja mikrofoniga. 3,5"
värviline LCD-ekraan tagab selge vaate ja sidesüsteem pakub kristellselget heli. Süsteemi
saab ühendada elektroonilise lukuga (ei ole kaasas), mille saate automaatselt avada,
vajutades lihtsalt ühele vastamisseadme nupule.
• Soovitame lugeda enne toote paigaldamist / kasutamist käesolevat kasutusjuhendit.
• Hoidke kasutusjuhend hilisemaks kasutamiseks alles.
Ohutusabinõud
Toodet tohib avada AINULT volitatud tehnik hoolduse vajamise korral. Rikke korral ühendage
seade toitevõrgust ja teistest seadmetest lahti. Ärge laske vastamisseadmel puutuda kokku
vee või niiskusega.
Pakendi sisu
• 1x vastamisseade
• 1x vihmakattega uksekell
• 1x 12 V VV/AV adapter
• 1x ühenduskaabel
• Üks paigaldustarvikute komplekt
• Üks kasutusjuhend
Tehnilised andmed
Uksekell
• Tööpinge: Vastamisseadmelt
• Sidesüsteem: Pooldupleks
• Pildiandur: 1/4" CMOS värviline 640 x 480
• Infrapuna valgusti: 4x infrapunadiood, 1x EDS
• Objektiiv: F4,5 mm (H: 40°, V: 45°)
104
EESTI
• Kaitseaste: IP24
• Töötemperatuur: -20 °C kuni +50 °C
• Mass: 100 g
• Mõõtmed: 127 x 38 x 48 mm (koos vihmakattega)
Vastamisseade
• Tööpinge: 15 V AV ukse avamise funktsiooniga
• Sidesüsteem: Pooldupleks
• Ekraan: 3,5" TFT/LCD värviline
• Eraldusvõime: 320 x 240
• Mass: 310 g
• Mõõtmed: 220 x 120 x 25 mm
Ühendus vastamisseadme ja välisseadme vahel luuakse 4-juhtmelise kaabliga ning seda saab
vask-/0,75 mm kaabliga pikendada kuni 50meetrini.

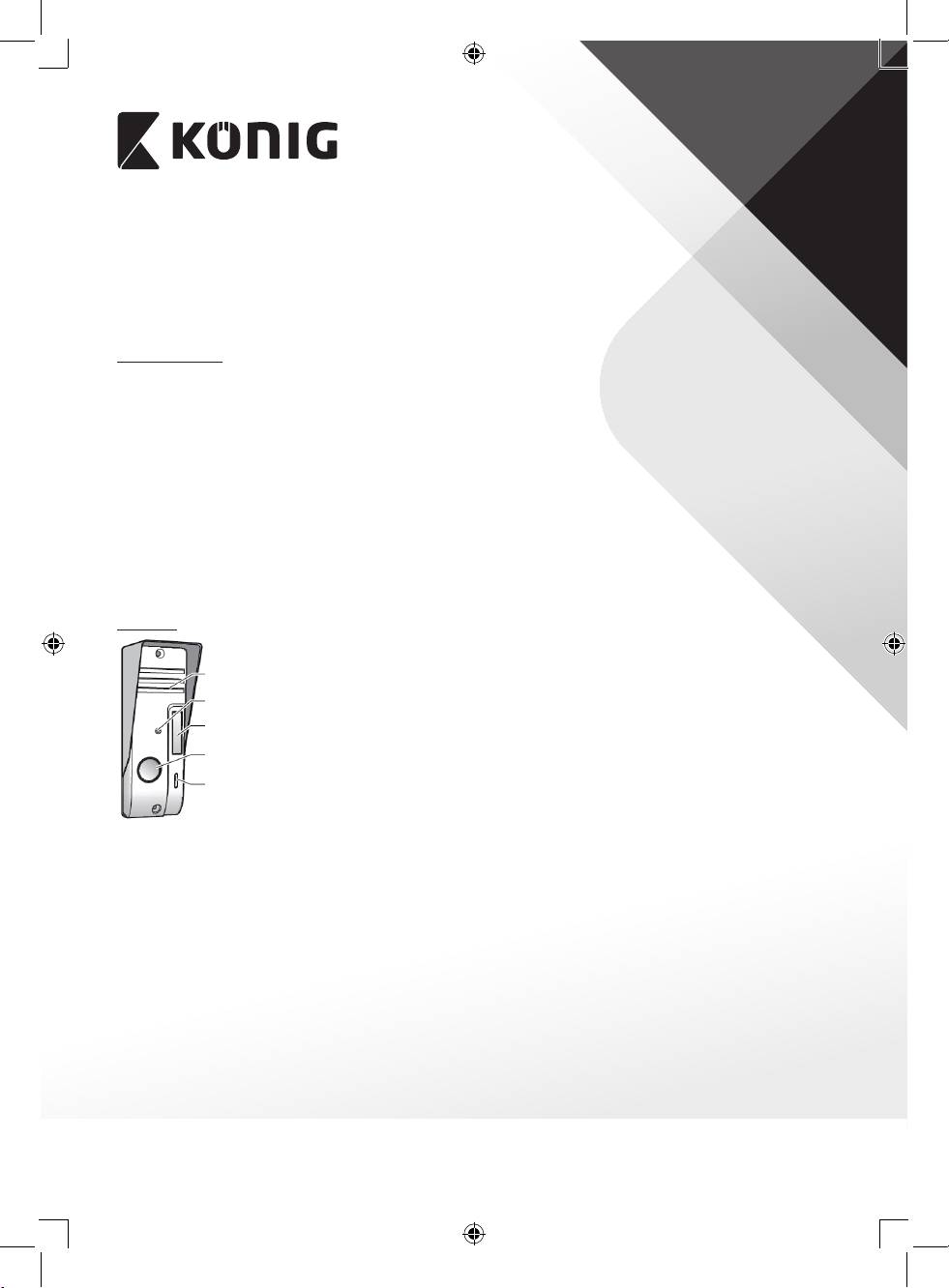

Toote kirjeldus
Uksekell
Kõlar
Kaamera
Infrapuna valgusdiood
Uksekell
Mikrofon
105
EESTI

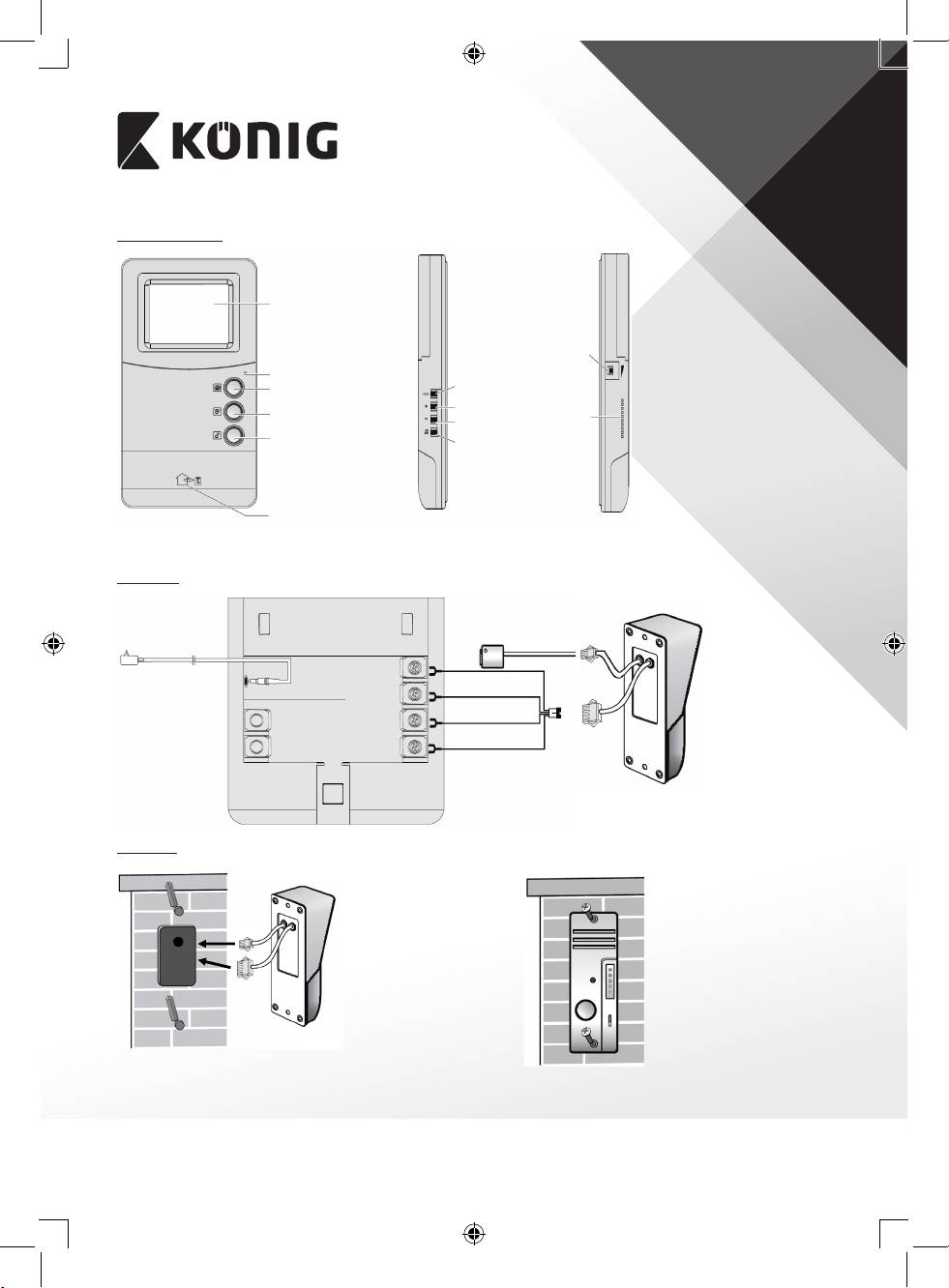

Vastamisseade
3,5” LCD/TFT ekraan
Helitugevuse nupp
Mikrofon
Monitori nupp
Menüü nupp
Nupp +
Alarmi nupp
Kõlar
Nupp –
Avamisnupp
Uksekella meloodia
nupp
Töö indikaator
Paigaldusjuhised
Süsteem
Elektrooniline lukk (lukk
ja kaabel pole kaasas)
12 V AV adapter
Valge (heli)
Punane (VDD)
Must (GND)
4
kontaktiga
Kollane (video)
ühendus
Uksekell
Puurige uksekella paigaldamiseks 2cm auk
106
EESTI

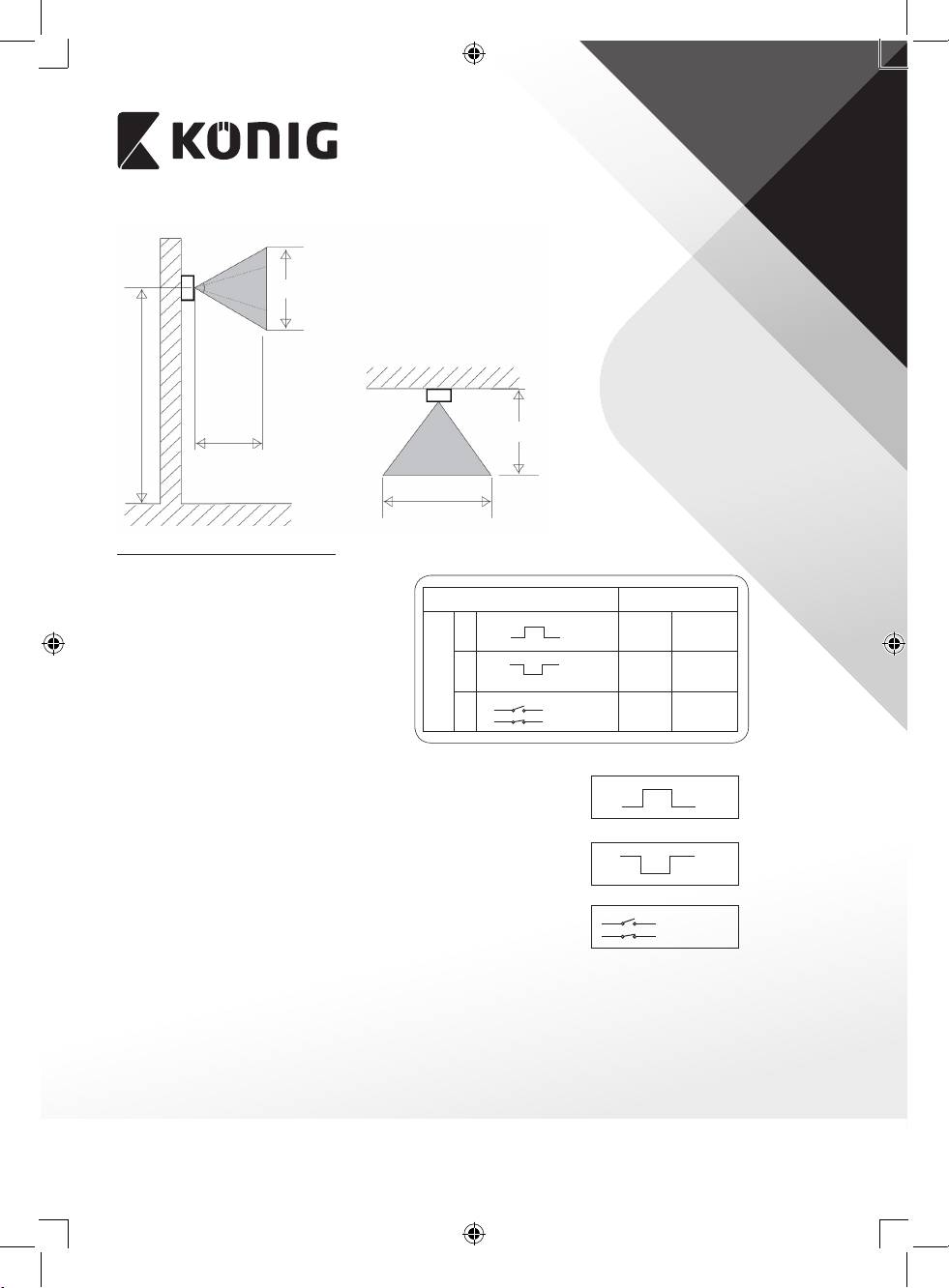

180 cm
38°–50°
65 cm
Kaamera soovitatav
paigalduskõrgus ja -nurk
110 cm
145 cm
50 cm
50 cm
80 cm
Elektroonilise luku kasutamine
Mudel SAS-PH310
12 V
Avatud
0 s 4~7 s
VÄLJAS
SEES
VÄLJAS
0 V
Lukustatud
Kasutage elektroonilise luku kasutamiseks
12 V
Lukustatud
ühte alltoodud meetoditest.
0 V
SEES
SEES
0 s 4~7 s
Avatud
VÄLJAS
Avamisviis
VÄLJAS
Lukustatud
0 s 4~7 s
SEES
Avatud
Ilma adaptrita lukk, toide välisseadme kaudu. Kui uks on suletud,
12 V
SEES
Avatud
on vooluringi pinge 0V. Ukse avamisel on vooluringi pinge 12V.
VÄLJAS
VÄLJAS
0 V
Lukustatud
Viivitus on 4 kuni 7sekundit.
Ilma adaptrita lukk, toide välisseadme kaudu. Kui uks on suletud,
12 V
Lukustatud
SEES
SEES
on vooluringi pinge 12V. Ukse avamisel on vooluringi pinge 0V.
VÄLJAS
0 V
Avatud
Viivis 4 kuni 7sekundit.
VÄLJAS
Lukustatud
Adaptriga lukk, toide välise adaptri poolt.
SEES
Avatud
107
EESTI
Vastamisseade
Paigaldage
vastamisseade
oma soovitud
kõrgusele.
Kasutusjuhised
Kasutamine
Töö indikaator
Kui süsteem on paigaldatud ja 12V adapter ühendatud vastamisseadmega
ja seinakontakti, süttib punane töö indikaator.
Uksekell
Kui külaline vajutab uksekella, esitab vastamisseade uksekella viisi ning
monitor lülitub automaatselt sisse. Monitor jääb tööle umbes 20sekundiks
ning lülitub seejärel automaatselt välja.
Monitori nupp
Lülitab monitori keskkonna kiireks kontrollimiseks sisse. Monitor näitab
kaamera salvestatud pilti.
Alarmi nupp
Hädaolukorras vajutage alarmi nuppu. Uksekella valjuhääldist koestub
alarmi heli.
Avamisnupp
Vajutage avamisnuppu ukse külalise jaoks avamiseks. (ainult juhul, kui
paigaldatud on elektrooniline lukk)
Helitugevuse lüliti
Seadistage lüliti soovitud helitugevusele.
Menüü seadistamine
Heleduse, kontrasti, värvuse ja teravuse reguleerimiseks vajutage monitori sisse lülitamiseks
monitori nuppu.
108
EESTI

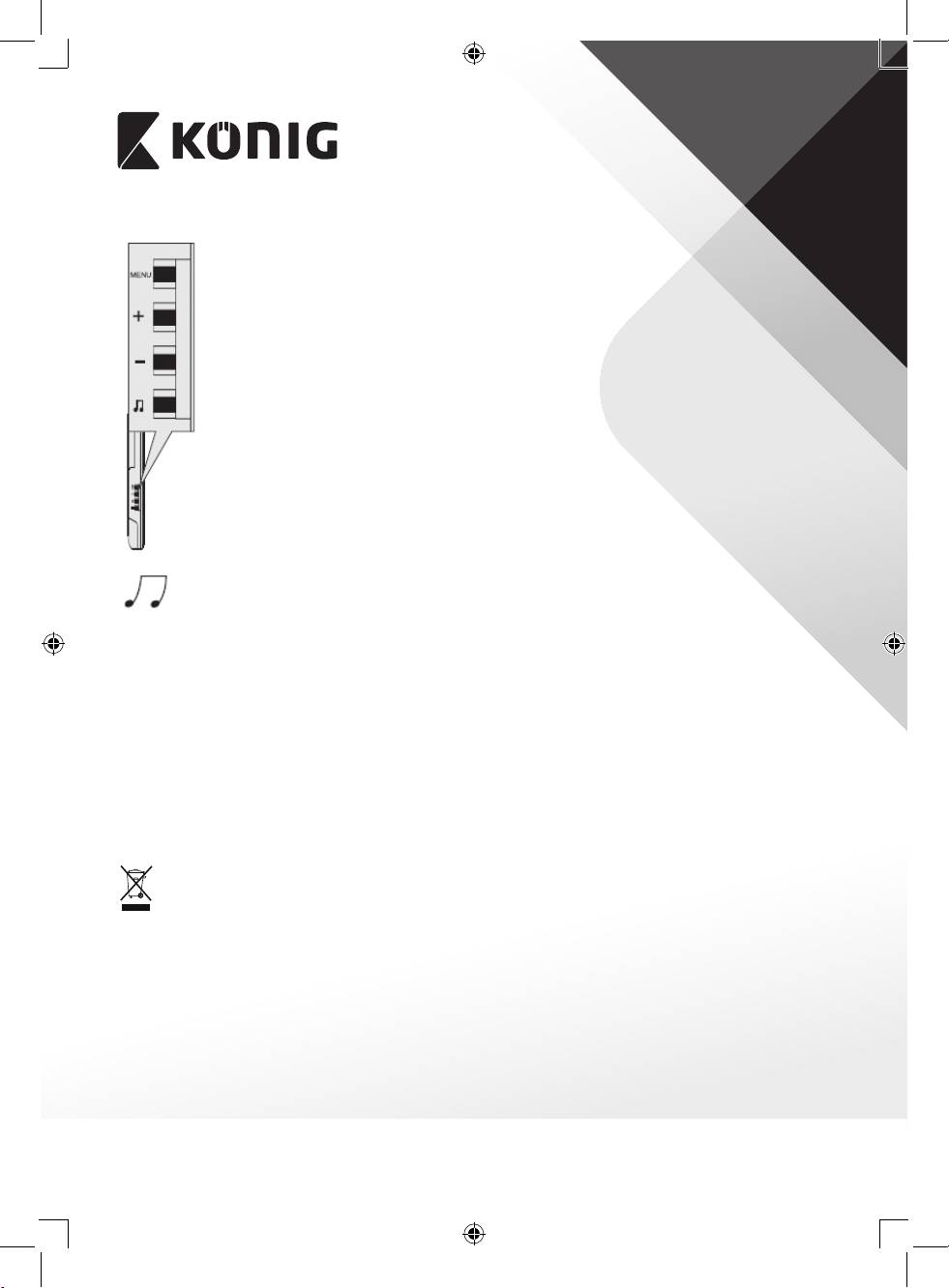

Vajutage menüü avamiseks menüü nuppu.
Heledus:
Reguleerige pildi heledust nupule + või – vajutamise teel. Vajutage
järgmisele reguleerimisele minemiseks uuesti menüü nuppu.
Kontrast:
Reguleerige pildi kontrasti nupule + või – vajutamise teel. Vajutage
järgmisele reguleerimisele minemiseks uuesti menüü nuppu.
Värvus:
Reguleerige pildi värvust nupule + või – vajutamise teel. Vajutage
järgmisele reguleerimisele minemiseks uuesti menüü nuppu.
Teravus:
Reguleerige pildi teravust
Väljumine:
Väljuge enne monitori välja lülitamist nupu + või – abil menüüst, vastasel
juhul reguleerimisi ei salvestata.
Valige uksekella meloodia meloodia nupule vajutamise teel. Saadaval on 9
erinevat helinat.
Hooldus
Puhastage toodet ainult kuiva lapiga.
Ärge kasutage lahustavaid ega abrasiivseid puhastusvahendeid.
Garantii
Kõik tootel tehtud muudatused ja/või ümberseadistused tühistavad garantii. Me ei võta endale vastutust kahjude eest, mis tulenevad
käesoleva toote valest kasutamisest.
Vastutusest loobumine
Väliskuju ja tehnilised andmed võivad muutuda ilma ette teatamiseta. Kõik logod, kaubamärgid ja tootenimed on nende vastavate
omanike kaubamärgid või registreeritud kaubamärgid ning neid tunnustatakse sellistena.
Jäätmekäitlus
• Toode on mõeldud lõppladustamiseks vastavas kogumispunktis. Ärge visake toodet ära olmejäätmete hulka.
• Täiendavat teavet saab jaemüüjalt või kohaliku omavalitsuse jäätmekäitluse eest vastutavatelt ametnikelt.
Toode on valmistatud ja tarnitud kooskõlas kõigi asjaomaste määruste ja direktiividega, mis kehtivad kõigis Euroopa Liidu
liikmesriikides. Samuti vastab see kõigile asjakohastele spetsikatsioonidele ja eeskirjadele, mis kehtivad riigis, kus see osteti.
Ametlik dokumentatsioon on saadaval nõudmisel. See sisaldab järgnevat (kuid ei piirdu sellega): Vastavusdeklaratsioon (ja toote
identiteet), ohutuskaart ja toote katsearuanne.
