Indholdsfortegnelse

• Introduktion 80

• Sikkerhedsforholdsregler 80

• Pakkens Indhold 80

• Tekniske specikationer 80

• Produktbeskrivelse 81

• Installationsvejledninger 82

• Brugervejledninger 84

• Vedligeholdelse 85

• Garanti 85

• Ansvarsfraskrivelse 85

• Bortskaelse 85

Introduktion

Med dette håndfri video-dørtelefonsystem kan du straks se, hvem der ringer på døren.

Udendørsenheden er udstyret med en ringeklokke, et kamera med nattesyn, en

højttaler og en mikrofon. LCD-farveskærmen på 3,5" giver dig et tydeligt billede, og

kommunikationssystemet har også en krystalklar lyd. Systemet kan tilkobles en elektronisk

låseanordning (medfølger ikke), så du kan åbne døren automatisk ved blot at trykke på en

knap på besvaringsenheden.

• Vi anbefaler at du læser denne vejledning, før installation/brug af dette produkt.

• Gem denne vejledning et sikkert sted for fremtidig reference.

Sikkerhedsforholdsregler

Produktet må KUN åbnes af en autoriseret tekniker, hvis der er behov for serviceindgreb.

Frakobl produktet stikkontakten og andet udstyr, hvis der opstår et problem. Udsæt ikke

enheden for vand eller fugt.

Pakkens Indhold

• 1x besvaringsenhed

• 1x dørklokke med regnbeskyttelse

• 1x 12 V AC/DC-adapter

• 1x forbindelseskabel

• 1x monteringsmateriale

• 1x brugsvejledning

Tekniske specikationer

Dørklokke

• Driftsspænding: Ved besvaringsenheden

• Kommunikationssystem: Semi-duplex

• Billedsensor: 1/4" CMOS farve 640 x 480

• Infrarøde LED-lys: 4x IR LED, 1x EDS

80

DANSK

• Linser: F4,5 mm (H: 40°, V: 45°)

• Beskyttelse: IP24

• Driftstemperatur: -20 °C ~ +50 °C

• Vægt: 100 g

• Dimensioner: 127 x 38 x 48 mm (inklusiv regnbeskyttelse)

Besvaringsenhed

• Driftsspænding: 15 V DC med føråbningsfunktion

• Kommunikationssystem: Semi-duplex

• Skærm: 3,5" TFT/LCD farve

• Opløsning: 320 x 240

• Vægt: 310 g

• Dimensioner: 220 x 120 x 25 mm

Forbindelsen mellem besvaringsenheden og den udendørs enhed består af et kabel med 4

ledninger, og det kan forlænges til 50meter med et kobber/0,75 mm kabel.

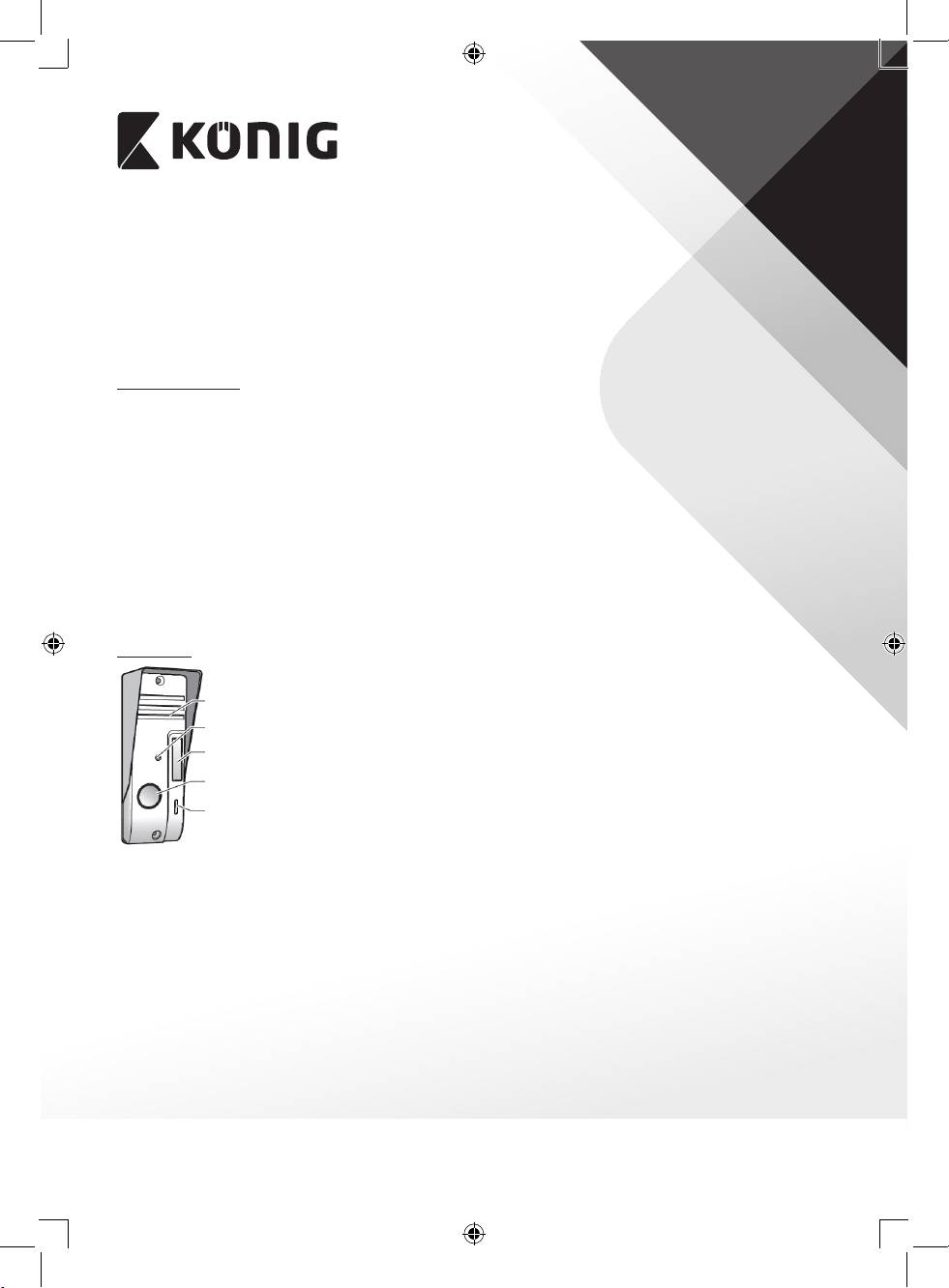

Produktbeskrivelse

Dørklokke

Højttaler

Kamera

Infrarødt LED

Dørklokke

Mikrofon

81

DANSK

Besvaringsenhed

3,5" LDC/TFT-skærm

Lydstyrkeknap

Mikrofon

Monitorknap

Menuknap

+ knap

Alarmknap

Højttaler

− knap

Frigivelsesknap

Ringetoneknap

Funktionsindikator

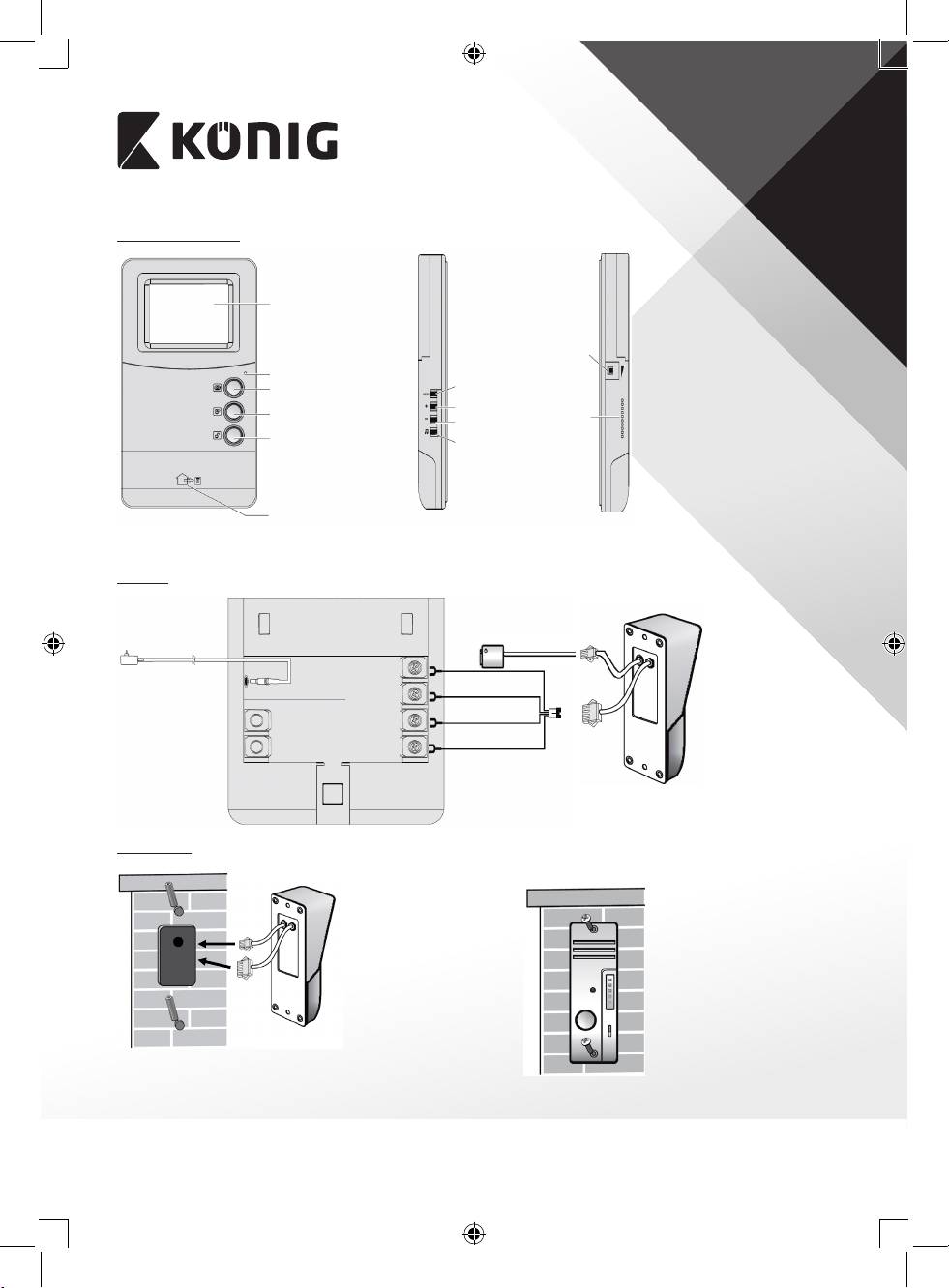

Installationsvejledninger

System

Elektronisk lås (lås og

kabel medfølger ikke)

12 V DC-adapter

Hvid (lyd)

Rød (VDD)

Sort (GND)

4-bens-stik

Gul (video)

Dørklokke

Bor et hul på 2 cm til installation af

dørklokken

82

DANSK

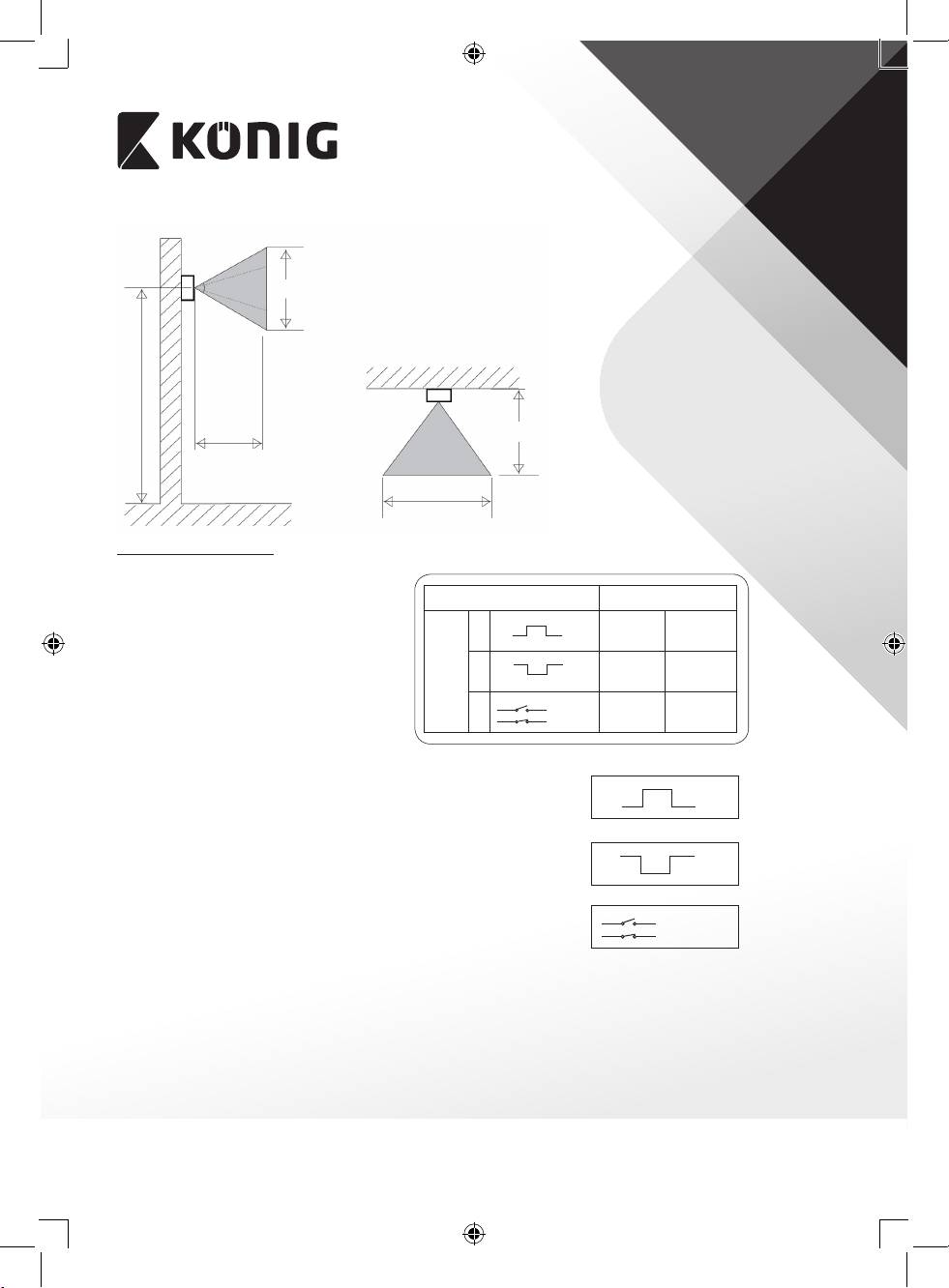

180 cm

38°-50°

65 cm

Anbefalet

installationshøjde&kameravinkel

110 cm

145 cm

50 cm

50 cm

80 cm

Brug af elektronisk lås

Model SAS-PH310

12 V

Lås op

0

4~7

0 V

FRA

TIL

FRA

Lås

sekunder

sekunder

Brug af den elektroniske lås bør svare til

12 V

Lås

TIL

FRA

TIL

0

4~7

en af mulighederne herunder.

0 V

Lås op

sekunder

sekunder

dørenop

Sådan låses

FRA

Lås

0

4~7

TIL

Lås op

sekunder

sekunder

Lås med adapter, strømforsyning via den udendørs enhed. Når

12 V

Lås op

døren er lukket er kredsløbsspændingen 0V. Ved åbning af døren

TIL

FRA

FRA

0 V

Lås

er kredsløbsspændingen 12V. Forsinkelsen er på 4~7sekunder.

Lås med adapter, strømforsyning via den udendørs enhed. Når

12 V

Lås

døren er lukket er kredsløbsspændingen 12V. Ved åbning af døren

TIL

TIL

FRA

0 V

Lås op

er kredsløbsspændingen 0V. Forsinkelsen er på 4~7sekunder.

FRA

Lås

Lås med adapter, strømforsyning via en ekstern adapter.

TIL

Lås op

83

DANSK

Besvaringsenhed

Installationshøjden

afhænger af

brugerens ønsker.

Brugervejledninger

Betjening

Funktionsindikator

Når systemet er installeret og 12V-adapteren er tilsluttet til

besvaringsenheden og stikkontakten, lyser den røde funktionsindikator.

Dørklokke

Når en besøgende trykker på dørklokkeknappen, lyder ringetonen

og skærmen tændes automatisk. Skærmen forbliver tændt i omkring

20sekunder og slukker herefter automatisk.

Monitorknap

Tænd for skærmen og at kunne overvåge området udenfor. Monitoren

viser billedet fra kameraet.

Alarmknap

Tryk vedvarende på alarmknappen i nødstilfælde. Alarmlyden afgives af

dørklokkens højttaler.

Frigivelsesknap

Tryk på låseknappen for at låse døren op for gæsten. (kun hvis der er

installeret en elektronisk lås)

Lydstyrkeknap

Indstil knappen til den ønskede lydstyrke.

Menuindstilling

For at justere lysstyrke, konstrast, farvetone og skarphed skal du først trykke på

monitorknappen for at tænde for skærmen.

84

DANSK

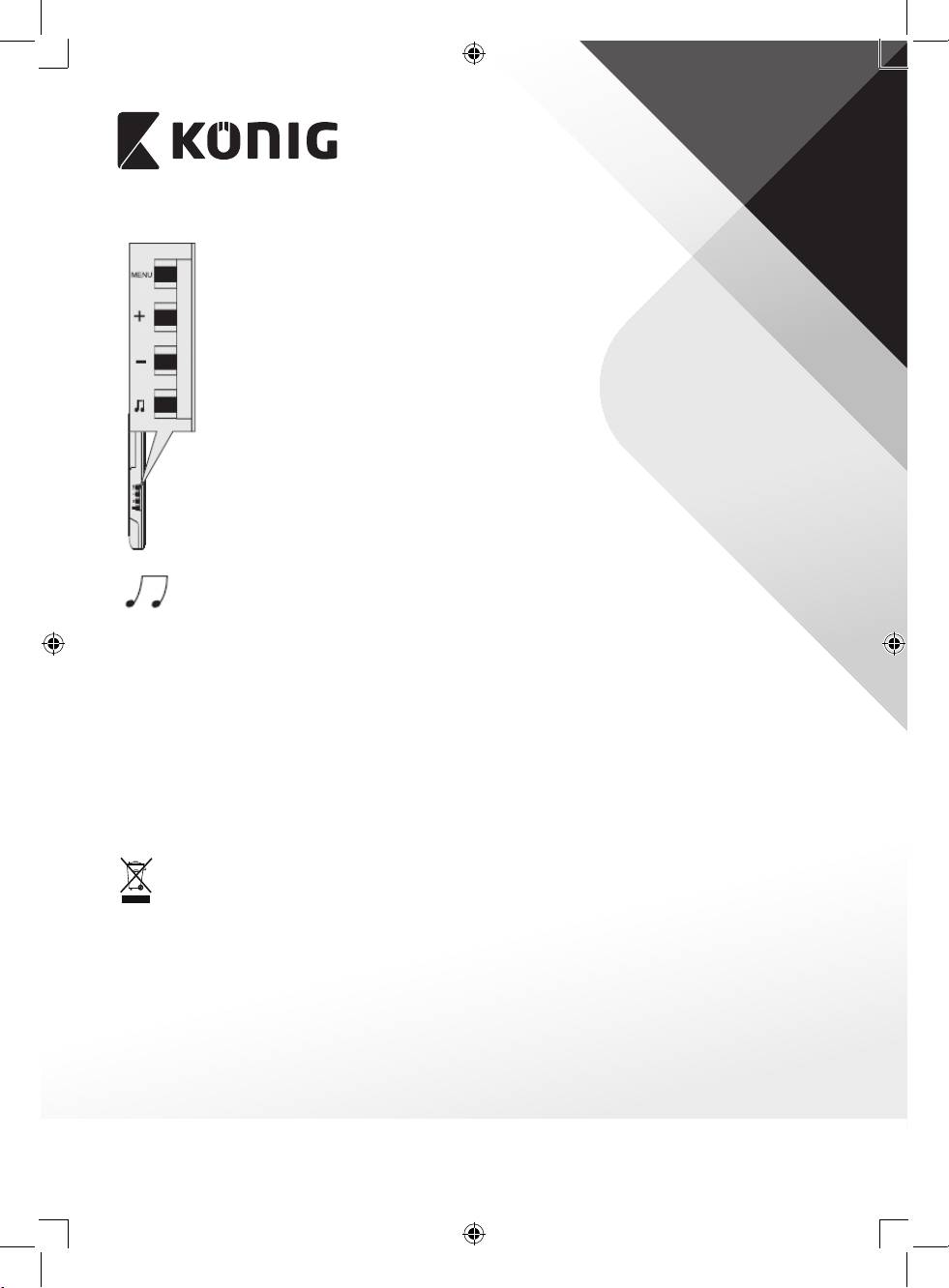

Tryk på menuknappen for at åbne menuen.

Lysstyrke:

Juster lysstyrken for billedet ved at trykke på + eller - knappen. Tryk på

menuknappen igen for at gå videre til de følgende indstillinger.

Kontrast:

Juster kontrasten for billedet ved at trykke på + eller - knappen. Tryk på

menuknappen igen for at gå videre til de følgende indstillinger.

Farvetone:

Juster farvetonen for billedet ved at trykke på + eller - knappen. Tryk på

menuknappen igen for at gå videre til de følgende indstillinger.

Skarphed:

Juster billedets skarphed

Gå ud:

Gå ud af menuen ved hjælp af + eller - knappen, før monitoren slukkes,

ellers bliver ændringerne ikke lagret.

Vælg ringetone ved at trykke på ringetoneknappen ere gange. Der ndes

9 forskellige ringetoner.

Vedligeholdelse

Produktet må kun rengøres med en tør klud.

Brug ikke opløsningsmidler eller slibende rengøringsmidler.

Garanti

Ændringer og/eller modikationer af produktet vil medføre bortfald af garantien. Vi fralægger os ethvert ansvar for skader forårsaget

på grund af forkert brug af produktet.

Ansvarsfraskrivelse

Design og specikationer kan ændres uden varsel. Alle bomærker og produktnavne er varemærker eller registrerede varemærker

tilhørende deres respektive ejere og anses herved som sådan.

Bortskaelse

• Dette produkt skal aeveres på et passende aalds indsamlingspunkt. Bortskaf ikke dette produkt sammen med

husholdningsaald.

• For mere information, kontakt forhandleren eller den lokale myndighed der er ansvarlig for kontrol af aald.

Dette produkt er fremstillet og leveres i overensstemmelse med alle relevante forordninger og direktiver, der er gældende for alle

EUs medlemsstater. Produktet overholder ligeledes alle gældende specikationer og forskrifter i de lande, hvor produktet sælges.

Formel dokumentation kan fremlægges på forlangende. Dette omfatter, men er ikke begrænset til: Overensstemmelseserklæring (og

produkt-ID), Sikkerhedsdatablad, testrapport for produktet.

Kontakt venligst vores kundeservice for support:

via hjemmeside: http://www.nedis.com/en-us/contact/contact-form.htm

via e-mail: service@nedis.com

via telefon: +31 (0)73-5993965 (i kontortiden)

NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, NEDERLANDENE
