Inleiding

Dit handsfree deurtelefoonsysteem met videofunctie laat u meteen zien wie er aan de

deur staat. De buitenunit heeft een deurbel, een camera met nachtzichtfunctie, een

speaker en een microfoon. Het 3,5" LCD-kleurenscherm zorgt voor een helder beeld en

het communicatiesysteem zorgt voor een kristalhelder geluid. Het systeem kan worden

verbonden met een elektronisch slot (niet inbegrepen) dat u automatisch kunt openen door

op het antwoordpaneel een knop in te drukken.

• We adviseren u deze handleiding te lezen voordat u dit product installeert/gebruikt.

• Bewaar deze handleiding op een veilige plek voor toekomstig gebruik.

Veiligheidsvoorschriften

Dit product mag UITSLUITEND door een erkend monteur worden geopend als onderhoud is

vereist. Koppel het product los van de elektrische voeding en van andere apparatuur als er

zich problemen voordoen. Stel de antwoordunit niet bloot aan water of vocht.

Verpakkingsinhoud

• 1x Antwoordunit

• 1x Deurbel met regenkap

• 1x 12 V AC/DC adapter

• 1x Voedingskabel

• 1x Installatiemateriaal

• 1x Handleiding

Technische specicaties

Deurbel

• Bedrijfsspanning: Door antwoordpaneel

• Communicatiesysteem: Half-duplex

• Beeldsensor: 1/4" CMOS kleuren 640 x 480

• IR-LED’s: 4x IR-LED, 1x EDS

20

NEDER LANDS

• Lens: F4,5 mm (H: 40°, V: 45°)

• Beschermingsgraad: IP24

• Bedrijfstemperatuur: -20 °C ~ +50 °C

• Gewicht: 100 g

• Afmetingen: 127 x 38 x 48 mm (incl. regenkap)

Antwoordunit

• Bedrijfsspanning: 15 V DC met deuropeningsfunctie

• Communicatiesysteem: Half-duplex

• Scherm: 3,5" TFT/LCD kleuren

• Resolutie: 320 x 240

• Gewicht: 310 g

• Afmetingen: 220 x 120 x 25 mm

De unit bij de buitendeur en het antwoordpaneel zijn aan de hand van een kabel met 4

draden op elkaar aangesloten. De kabel kan met een kabel van koper/0,75mm worden

verlengd tot 50m.

Productbeschrijving

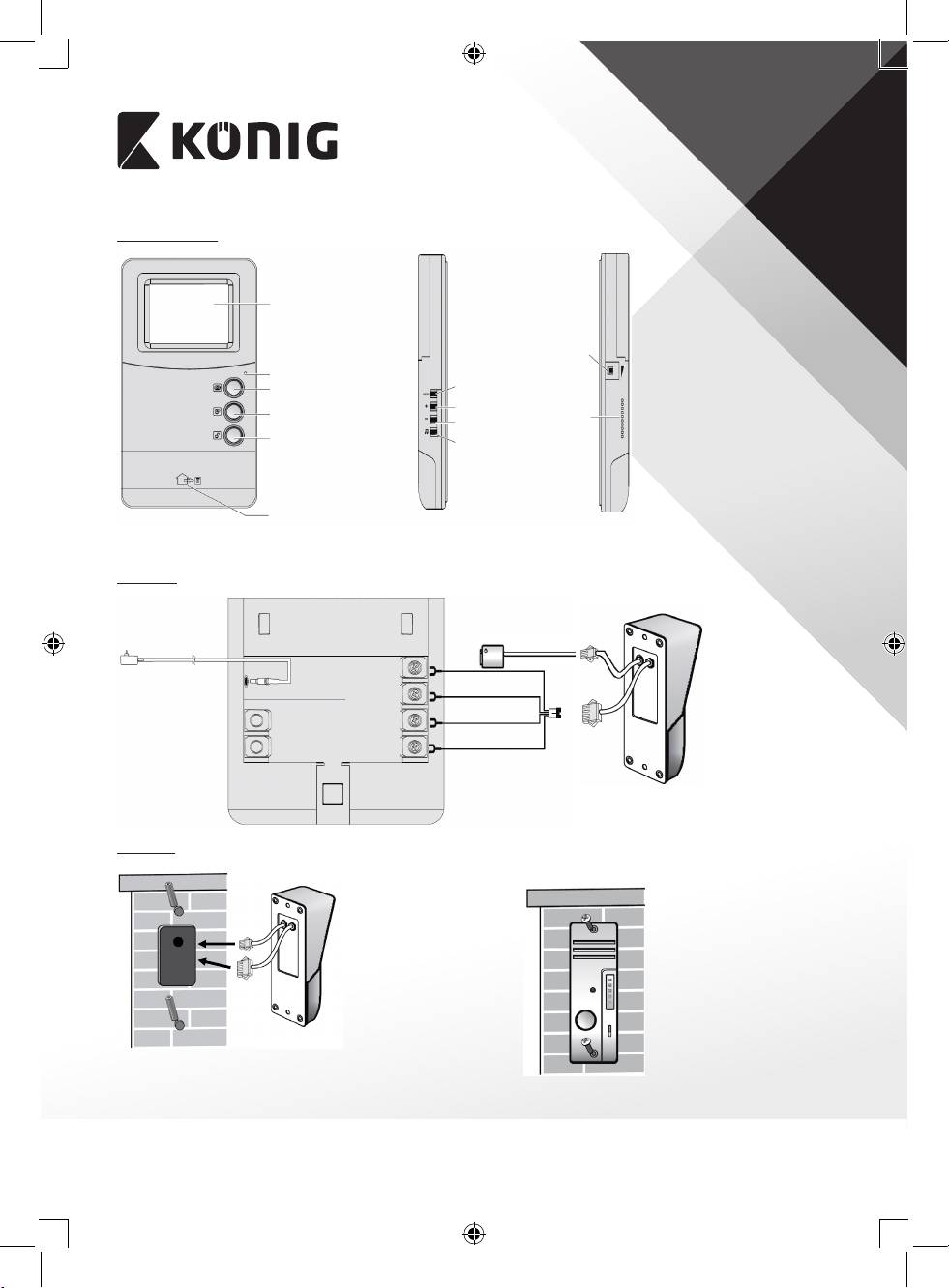

Deurbel

Luidspreker

Camera

Infrarood LED

Deurbel

Microfoon

21

NEDER LANDS

Antwoordunit

3,5" LCD/TFT-scherm

Volumeknop

Microfoon

Beeldschermknop

Menuknop

+ knop

Alarmknop

Luidspreker

− knop

Ontgrendelingsknop

Beltoon knop

Indicator Aan/Uit

Installatie-instructies

Systeem

Elektronisch slot (excl.

slot en kabel)

12 V DC adapter

Wit (audio)

Rood (VDD)

Zwart (GND)

4-Pin

connector

Geel (beeld)

Deurbel

Boor een gat van 2cm voor de installatie van

de deurbel

22

NEDER LANDS

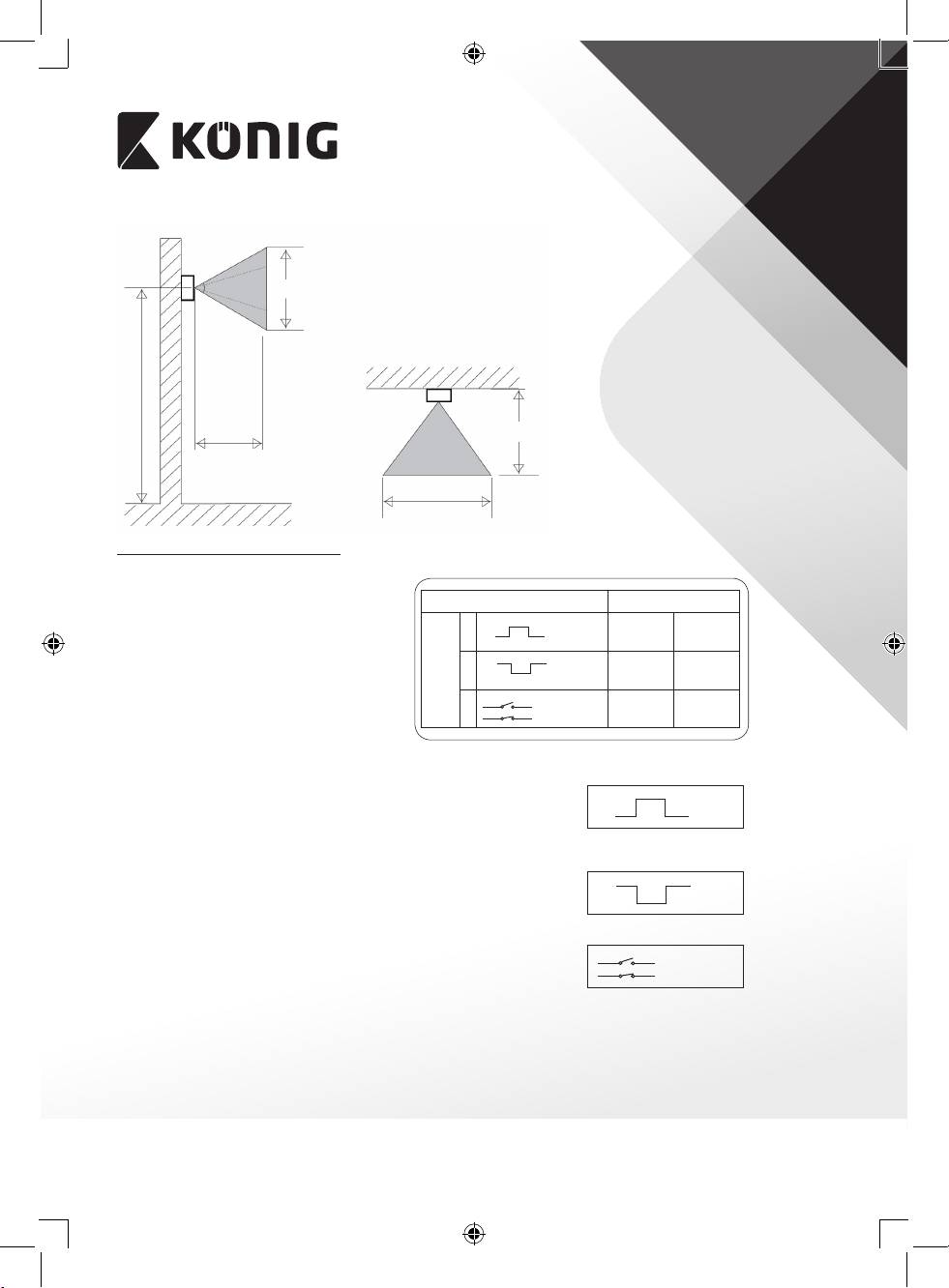

180 cm

38°-50°

65 cm

Aanbevolen

installatiehoogte&Hoek van

de camera

110 cm

145 cm

50 cm

50 cm

80 cm

Een elektronisch slot gebruiken

Model SAS-PH310

12 V

Ontgrendelings

0

4~7

0 V

UIT

AAN

UIT

Vergrendelen

De gebruikswijze van het elektronische

seconden

seconden

slot moet aan een van de onderstaande

12 V

Vergrendelen

AAN

UIT

AAN

0

4~7

0 V

Ontgrendelings

opties voldoen.

seconden

seconden

manier

UIT

Vergrendelen

0

4~7

Ontgrendelings

AAN

Ontgrendelings

seconden

seconden

Slot zonder adapter, gevoed door de unit bij de buitendeur. De

spanning in het circuit is 0 V als de deur gesloten is. De spanning

12 V

Ontgrendelings

AAN

UIT

UIT

Vergrendelen

in het circuit is 12V als de deur wordt geopend. Vertraging

0 V

4-7seconden.

Slot zonder adapter, gevoed door de unit bij de buitendeur. De

spanning in het circuit is 12V als de deur gesloten is. De spanning

12 V

Vergrendelen

AAN

AAN

UIT

in het circuit is 0 V als de deur wordt geopend. Vertraging is

0 V

Ontgrendelings

4-7seconden.

UIT

Vergrendelen

Slot met adapter, gevoed door een externe adapter.

AAN

Ontgrendelings

23

NEDER LANDS

Antwoordunit

Installeer het

antwoordpaneel

op uw gewenste

hoogte.

Gebruiksaanwijzing

Bediening

Indicator Aan/Uit

De rode Aan/Uit indicator zal branden als het systeem is geïnstalleerd en de

12V adapter is aangesloten op het antwoordpaneel en het stopcontact.

Deurbel

Als een bezoeker op de deurbel drukt, zal het antwoordpaneel de melodie

van de deurbel afspelen en zal het beeldscherm automatisch worden

ingeschakeld. Het beeldscherm blijft 20seconden lang ingeschakeld en

wordt vervolgens automatisch uitgeschakeld.

Beeldschermknop

Schakelt het beeldscherm in zodat u de buitenomgeving kunt controleren.

Het beeldscherm toont de opname van de camera.

Alarmknop

Houd bij geval van nood de alarmknop ingedrukt. De luidspreker van de

deurbel zal het alarmsignaal afspelen.

Ontgrendelingsknop

Druk op de ontgrendeltoets om de deur te ontgrendelen voor de bezoeker.

(uitsluitend wanneer een elektronisch slot is geïnstalleerd)

Volumeknop

Stel het gewenste volume in met de knop.

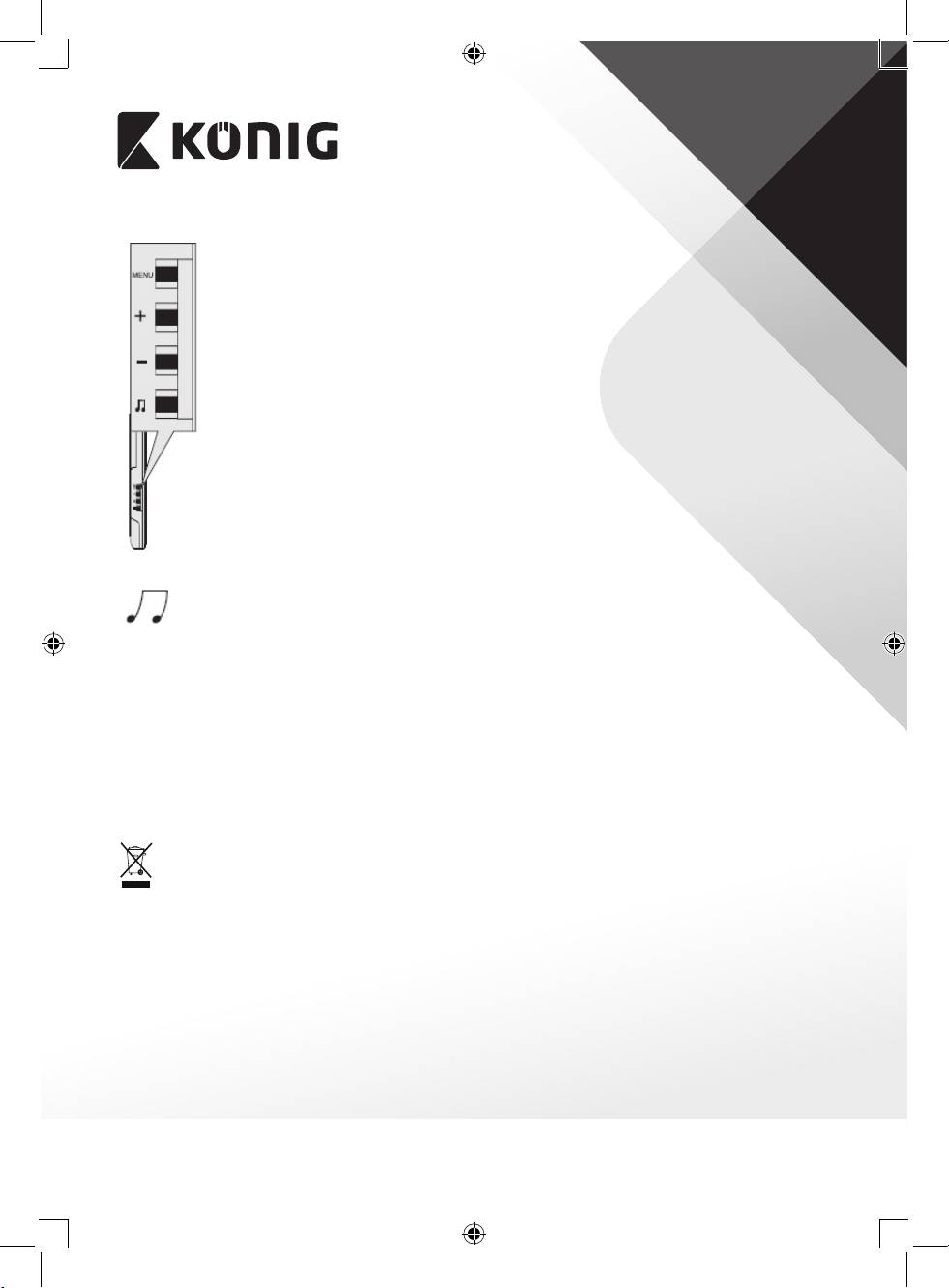

Menu-instellingen

Schakel het beeldscherm in met een druk op de beeldschermknop voordat u de helderheid,

het contrast, de kleurtoon (kleur) en de beeldscherpte instelt.

24

NEDER LANDS

Open het menu met een druk op de knop MENU.

Helderheid:

Stel de helderheid van het beeld in met de + of – knop. Ga naar de

volgende instelling door nogmaals op de menutoets te drukken.

Contrast:

Stel het contrast van het beeld in met de + of – knop. Druk nogmaals op de

menutoets om de volgende instellingen te openen.

Kleurtoon:

Stel de kleurtoon van het beeld in met de + of – knop. Druk nogmaals op

de menutoets om de volgende instellingen te openen.

Beeldscherpte:

Stel de beeldscherpte in

Afsluiten:

Sluit het menu af met een druk op de knop + of – voordat het beeldscherm

wordt uitgeschakeld, anders zullen de instellingen niet worden

opgeslagen.

Selecteer de beltoon door op de beltoonknop te drukken.U kunt kiezen uit

9 verschillende beltonen.

Onderhoud

Reinig het product alleen met een droge doek.

Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie

Eventuele wijzigingen en/of aanpassingen aan het product zullen de garantie ongeldig maken. Wij aanvaarden geen

aansprakelijkheid voor schade veroorzaakt door onjuist gebruik van dit product.

Disclaimer

Ontwerpen en specicaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Alle logo’s, merken en productnamen zijn

handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Afvoer

• Dit product is bestemd voor gescheiden inzameling bij een daartoe aangewezen verzamelpunt. Gooi dit product niet

weg bij het huishoudelijk afval.

• Neem voor meer informatie contact op met de detailhandelaar of de lokale overheid die verantwoordelijk is voor het

afvalbeheer.

Dit product is vervaardigd en geleverd in overeenstemming met de relevante reglementen en richtlijnen die voor alle lidstaten van

de Europese Unie gelden. Het voldoet ook aan alle toepasselijke specicaties en reglementen van het land van verkoop.

Op aanvraag is ociële documentatie verkrijgbaar. Inclusief, maar niet uitsluitend: Conformiteitsverklaring (en productidentiteit),

materiaalveiligheidsinformatie en producttestrapport.

Wend u tot onze klantenservice voor ondersteuning:

via de website: http://www.nedis.nl/nl-nl/contact/contact-formulier.htmway

via e-mail: service@nedis.nl

telefonisch: +31 (0)73-5993965 (tijdens kantooruren)

NEDIS B.V., De Tweeling 28, 5215 MC ’s-Hertogenbosch, NEDERLAND
