Konig Electronic Digital 2.4 GHz wireless camera for SEC-TRANS60: TÜRKÇ E

TÜRKÇ E

Ürün açıklaması:

Kamera:

1. Kızılötesi LED'ler

2. Lens

3. PIR kızılötesi sensör

4. Mikrofon

5. Montaj parçası

6. Anten

7. Eşleştirme Düğmesi

8. Güç Girişi

9. Anten Soketi

10. Hat Göstergesi

11. Güç Göstergesi

Montör:

1. Hoparlör

2. Montaj parçası

3. USB Girişi

4. SD Kart Yuvası

5. AV Çıkışı

6. Güç Girişi

7. Hat Göstergesi

8. Güç Göstergesi

9. Video kaydet/durdur

10. Çeyrek Görüntü Düğmesi

11. Dosya silme/LCD, TV Düğmesi

12. Menü

13. Anten

14. 7" TFT-LCD

15. Görüntü Modu

16. Video Oynatma

17. Güç açma/kapama

18. OK Düğmesi

19. Gezinme Düğmesi

208

TÜRKÇ E

Kurulum talmatları:

Kamera:

Kameranın montajı farklı şekillerde yapılabilir. Tavana montaj için kameranın üst kısmında

bulunan vida dişlerinin kullanın. Kameranın montajını yaptıktan sonra AC/DC güç kaynağını

kameraya ve elektrik prizine takın.

Montör:

Monitör düz bir yüzeye konulabilir veya duvara monte edilebilir. Monitörü yerleştirdikten

sonra AC/DC güç kaynağını monitöre ve elektrik prizine takın. AC/DC güç kaynağının

takılmasından sonra kamera otomatik olarak açılır. İsteğe bağlı: monitör, monitörün görüntü

çıkışı vasıtasıyla bir monitöre bağlanabilir.

Görüntü Kablosu

209

TÜRKÇ E

Kullanıcı talmatları:

1. Monitörün SD kart yuvasına bir SD kart takın. Veya monitörün USB bağlantı noktasına

harici bir sabit disk sürücü takın.

2. Monitörü açmak için güç açma/kapama düğmesine yaklaşık 2 saniye süreyle basın. Güç

göstergesi yanacak ve ekranda görüntü belirecektir.

3. Sistem ayarları için, ana menüyü açmak üzere menü düğmesine basın. Aşağıdaki ekran

görüntülenir. Menü üzerinde gezinmek için gezinme, OK ve menü düğmelerini kullanın.

Sstem

1. Sistem ayarlarına girmek için OK düğmesine basın. Sistem aşağıdaki seçenekleri sunar:

Tarih / Saat Tarih ve saati ayarlar.

Dil Dili ayarlar.

Kayıt Modu Depolama ortamı dolu olduğunda kaydın durdurulmasını veya

ilk video kaydının üzerine yazılmasını ayarlar.

SD/USB Formatlama Depolama ortamının formatlanmasını ayarlar.

Kayıt için Depolama Depolama ortamını ayarlar.

Öğelerin Gösterilmesi Ekranda RSSI, Saat, SD/USB durumu ve kamera

görüntülenmesini ve kaydedilen videoyu ayarlar.

TV Sistemi Bir TV sistemini (Avrupa için PAL) seçer.

210

TÜRKÇ E

Sistem Bilgisi Sistem bilgisini gösterir.

Tarama Modu Süresi Kameradaki izleme görüntüsünün döngüsel görüntü aralığını

ayarlar.

Sessiz Monitördeki hoparlörü açar/kapatır.

Varsayılanı Yükleme Fabrika ayarlarına sıfırlar.

Kayıt Tarihi/Saati Kaydedilen görüntüdeki güncel kayıt tarihini ve saatini ayarlar.

Parlaklık Görüntünün parlaklığını ayarlar.

Ses Seviyesi Ses seviyesini ayarlar.

2. Gezinme düğmesiyle tarihi/saati seçin ve tarih/saat ayarına girmek için OK düğmesine

basın.

• Seçmek için sol veya sağ ok düğmesine basın.

• Ayarlamak için yukarı veya aşağı ok düğmesine basın.

• Onaylamak için OK düğmesine basın.

• Çıkmak için MENU düğmesine basın.

3. Gezinme düğmesiyle dili seçin ve dil ayarına girmek için OK düğmesine basın.

• Dili seçmek için yukarı veya aşağı ok düğmesine basın.

• Onaylamak ve çıkmak için OK düğmesine basın.

4. Gezinme düğmesiyle kayıt modunu seçin ve kayıt modu ayarına girmek için OK

düğmesine basın.

• “Normal” veya “Overwrite” modunu seçmek için yukarı veya aşağı ok düğmesine basın.

• Onaylamak ve çıkmak için OK düğmesine basın.

Notlar:

Normal: SD kart veya taşınır sabit disk dolduğunda sistem otomatik olarak kaydı durdurur.

Üzerine Yazma: SD kart veya taşınır sabit disk dolduğunda sistem otomatik olarak ilk videoyu

silerek en son kaydı garantiye almak için yeterli depolama alanını ayırır.

5. Gezinme düğmesiyle SD/USB formatlamayı seçin ve SD/USB formatlama ayarlarına

girmek için OK düğmesine basın.

• “Cancel”, “SD Card” veya “USB Device” seçeneklerini seçmek için yukarı veya aşağı ok

düğmesine basın;

- İptal: formatlama işlemini iptal eder.

- SD Kart: SD kartı formatlar.

- USB Cihazı: harici sabit disk sürücüsünü (takılıysa) formatlar

• Formatlamak için OK düğmesine basın:

• Formatlama işleminin ardından sistem formatlama işleminin başarılı olduğunu

gösteren “Format Successfully” ibaresini görüntüler.

• Onaylamak ve çıkmak için OK düğmesine basın.

6. Gezinme düğmesiyle kayıt için depolama modunu seçin ve kayıt için depolama ayarına

girmek için OK düğmesine basın.

• “SD Card” veya “USB Device” seçeneklerini seçmek için yukarı veya aşağı düğmesine

basın.

• Onaylamak ve çıkmak için OK düğmesine basın.

211

TÜRKÇ E

7. Gezinme düğmesiyle öğelerin gösterilmesini seçin ve öğelerin görüntülenmesi ayarına

girmek için OK düğmesine basın.

• Seçmek için yukarı veya aşağı ok düğmesine basın.

• Görüntüde öğelerin gösterilmesini onaylamak için OK düğmesine basın.

- RSSI: Sinyal gücü simgesi

- SD USB durumu: SD kart ya da taşınır sabit disk takılıdır

- Kamera: Kamera adı simgeleri

• Ayarlama işleminin ardından onaylayarak çıkmak için MENU düğmesine basın.

8. Gezinme düğmesiyle TV sistemini seçin ve TV sistemi ayarına girmek için OK düğmesine

basın.

• NTSC veya PAL (Avrupa için PAL) seçeneklerini seçmek için yukarı veya aşağı düğmesine

basın.

• Onaylamak ve çıkmak için OK düğmesine basın.

9. Gezinme düğmesiyle sistem bilgisini seçin ve sistem bilgisi ayarına girmek için OK

düğmesine basın.

• Sistem hakkındaki bilgileri görmek için OK düğmesine basın.

• Çıkmak için MENU düğmesine basın.

10. Gezinme düğmesiyle sistem yükseltmeyi seçin ve sistem yükseltme ayarına girmek için

OK düğmesine basın.

• Seçmek için yukarı veya aşağı ok düğmesine basın.

• OK tuşuna basın.

• Onaylamak için video kaydet/durdur düğmesine basın.

11. Gezinme düğmesiyle tarama modu süresini seçin ve tarama modu süresi ayarına girmek

için OK düğmesine basın.

• Bağlanan kameraların tarama süresini seçmek için yukarı veya aşağı ok tuşuna basın.

• Onaylamak ve çıkmak için tekrar OK düğmesine basın.

12. Gezinme düğmesiyle sessizi seçin ve sessiz ayarına girmek için OK düğmesine basın.

• “On” veya “O” modunu seçmek için yukarı veya aşağı ok düğmesine basın.

• Onaylamak ve çıkmak için tekrar OK düğmesine basın.

13. Gezinme düğmesiyle varsayılanı yüklemeyi seçin ve varsayılanı yükleme ayarına girmek

için OK düğmesine basın.

• “Cancel” veya “OK” modunu seçmek için yukarı veya aşağı düğmesine basın.

- İptal: Varsayılan ayarlar seçeneğini iptal eder.

- OK: Varsayılan ayarlara sıfırlar.

• Onaylamak ve çıkmak için OK düğmesine basın.

14. Gezinme düğmesiyle parlaklığı seçin ve parlaklık ayarına girmek için OK düğmesine basın.

• Parlaklığı ayarlamak için sol veya sağ ok düğmesine basın.

• Onaylamak ve çıkmak için OK düğmesine basın.

15. Gezinme düğmesiyle ses seviyesini seçin ve ses seviyesi ayarına girmek için OK

düğmesine basın.

• Ses seviyesini ayarlamak için sol veya sağ ok düğmesine basın.

• Onaylamak ve çıkmak için OK düğmesine basın.

Not: Ses seviyesi aynı zamanda canlı görüntü izlemede yukarı veya aşağı ok düğmesi ile de

ayarlanabilir.

16. Ana menüye dönmek için menü tuşuna basın.

212

TÜRKÇ E

Kaydet

Ana menüde sağ ok düğmesine ve kaydetme ayarlarını seçmek için OK düğmesine basın.

Kayıt Zamanlayıcısı:

“Timer Recording” menüsü vasıtasıyla kayıt başlatma/durdurma zamanını ayarlar. Cihaz

ayarlanan başlatma/durdurma zamanına göre otomatik olarak kaydeder.

1. Gezinme düğmesiyle kayıt zamanlayıcısını seçin ve yeni bir zaman çizelgesini girmek için

OK düğmesine basın.

• Kayıt zamanlayıcısı menüsüne girmek için OK düğmesine basın.

• Seçmek için yukarı veya aşağı ok düğmesine basın.

• Ayarlamak için sol veya sağ düğmesine basın.

• Onaylamak ve çıkmak için OK düğmesine basın.

2. Ayarlama işleminin ardından cihaz, ayarlanan başlatma/durdurma zamanına göre

otomatik olarak kaydeder.

3. Kaydetme zamanlayıcısı tarafından ayarlanan kaydetme işlemi esnasında video kaydet/

durdur düğmesine basarsanız kaydetme işlemi durur.

Manüel Kaydetme:

1. Canlı görüntü izlemede video kaydı için kamerayı seçmek üzere sol ve sağ ok

düğmelerine basın.

2. Cihaz üzerinde bulunan video kaydet/durdur düğmesine basın. Kaydın başladığını

gösteren kayıt simgesi ekranda görüntülenir.

3. Kayıt işlemi durdurmak için cihaz üzerindeki düğmeye basın.

PIR Kaydı:

PIR Kaydı: Herhangi bir erişimli kamera tarafından algılanan insan hareketi varsa kayıt

tetiklenebilir.

1. Gezinme düğmesiyle PIR kaydını seçin ve sistem PIR kaydı ayarına girmek için OK

düğmesine basın.

• Kamera seçmek için yukarı veya aşağı düğmesine basın.

• “On” seçeneğini seçmek için sol veya sağ ok düğmesine basın.

• Onaylamak ve çıkmak için OK düğmesine basın.

Not: “O” seçeneği seçilmişse hareket algılama fonksiyonu da kapalıdır. PIR'ın kızılötesi

algılama mesafesi 5 metredir. Mesafe 5 metreyi geçiyorsa algılama başarısız olabilir.

213

TÜRKÇ E

Kayıttan Yürütme

Ana menüde sağ ok düğmesine ve kayıttan yürütme ayarlarını seçmek için OK düğmesine

basın.

Not: kayıttan yürütme işlevleri için bir SD kartının takılması veya harici bir sabit disk

sürücüsünün bağlanması gerekir.

Ayrıca kayıttan yürütme işlevine, kayıttan video yürütme düğmesine basılarak canlı görüntü

izlemede de erişilebilir.

1. Klasörü seçmek için yukarı veya aşağı ok düğmesine basın.

2. Onaylamak ve girmek için OK düğmesine basın.

Kamera 1

Kamera 2

Göz atılmamış

Kamera 4

Dosya boyutu

3. Video dosyasını seçmek için yukarı veya aşağı ok düğmesine basın.

4. Kayıttan çalmak için OK düğmesine basın.

5. Geri/ileri almak için sol veya sağ ok düğmesine basın.

6. Duraklatmak için tekrar OK düğmesine basın.

7. Kayıttan çalmadan çıkmak için MENU düğmesine basın.

Video silme

Kayıttan video çalma modunda silinecek video veya video klasörünü seçmek için yukarı veya

aşağı düğmesine basın.

• Silmek için monitör üzerindeki dosya silme/LCD düğmesine basın.

Not: sadece boş bir klasör olarak silinebilir.

214

TÜRKÇ E

Kamera

İlave kamera SAS-TRCAM40/U (maks. 4) eklenirken kameranın tanıtılması için kameranın

sistem ile eşleştirilmesi gereklidir.

Ana menüde sağ ok düğmesine ve kamera ayarlarını seçmek için OK düğmesine basın.

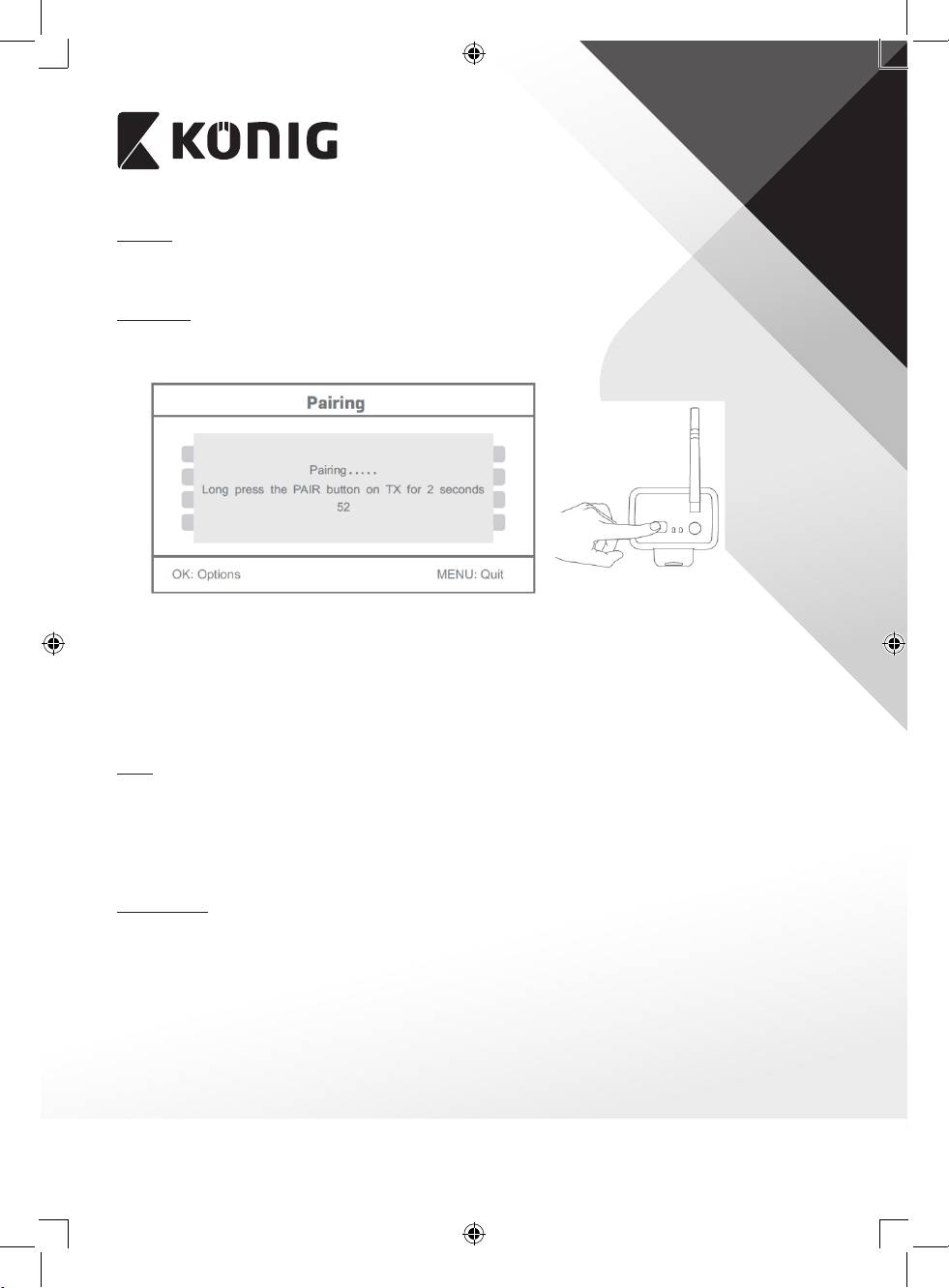

Eşleştirme:

1. Eşleştirme menüsüne girmek için OK düğmesine basın.

2. Yukarı ve aşağı ok düğmeleriyle kamerayı seçin.

3. OK düğmesine basın, aşağıdaki ekran görüntülenir.

4. 60 saniye içerisinde kameranın arka tarafındaki eşleştirme düğmesine 2 saniye süreyle

basın.

5. Kamera ve monitörün başarıyla eşleştirilmesinin ardından monitörde EŞLEŞTİRME OK

mesajı görüntülenir.

6. Kamera menüsüne dönmek için menü düğmesine basın.

Not: eşleştirme işlemi başarısız olursa yukarıdaki adımları tekrar deneyin ve monitör ile

kameranın eşleştirme işlemi için birbirinden 2 metreden fazla uzakta olmadığından emin

olun.

Aktif:

1. Aşağı ok tuşuyla aktif seçeneğini seçerek OK düğmesine basın.

2. Kamera seçmek için yukarı veya aşağı ok düğmesine basın.

3. “On” veya “O” modunu seçmek için sol veya sağ ok düğmesine basın.

4. Onaylamak ve çıkmak için OK düğmesine basın.

Not: sadece eşleştirilmiş olan kameralar aktif veya aktif değil olarak seçilebilir. Bir kamera

kapalı olarak ayarlandığında canlı görüntüde, kayıtlı vb. olarak görünmez.

PIP ayarlama:

Görüntü çözünürlüğü boyutunu ve kayıt kalitesini ayarlar.

1. Yukarı ve aşağı ok tuşlarıyla PIP ayarlamayı seçerek OK düğmesine basın.

2. Yukarı ve aşağı ok düğmeleriyle kamerayı seçerek OK düğmesine basın. Aşağıdaki ekran

görüntülenir.

215

TÜRKÇ E

3. “Resolution Size” veya “Quality” modunu seçmek için sol veya sağ ok düğmesine basın.

4. “Top”, “High”, “Medium” veya “Low” seçeneğini seçmek için yukarı veya aşağı ok düğmesine

basın.

5. Ayarlamak için OK düğmesine basın.

6. Onaylamak ve çıkmak için MENU düğmesine basın.

Not: yüksek çözünürlük boyutu VGA ve düşük CIF'dir.

Alarm

PIR algılama açık olarak ayarlanmışsa hareket algılandığında sistem bir alarm verir.

1. Ana menüde alarmı seçerek OK düğmesine basın.

2. Ekranda PIR algılama görüntülenir, OK düğmesine basın.

3. Yukarı ve aşağı ok düğmesiyle “On” veya “O” seçeneğine basın.

4. Onaylamak ve çıkmak için OK düğmesine basın.

Canlı zleme:

İzleme türünü seçmek için çeyrek görüntü düğmesine basın.

Zaman damgası

Resim içinde resim görüntüsü

216

TÜRKÇ E

Dörtlü görüntü Tam ekran görüntü

Not: bir kamera seçmek için sol ve sağ ok düğmesini kullanın

Döngüsel mod görüntüsüne girmek için ekran modu düğmesine basın. Beş adet döngüsel

aralık mevcuttur: 5 sn, 10 sn, 15 sn, 20 sn ve 30 sn ana menüde “System” > Tarama Modu

Süresi altında ayarlanabilir.

Taşınır sabit disk başarıyla takıldı

SD kart başarıyla takıldı

Kamera adı

Mevcut kamera

Kayıt durumu

Sinyal gücü

217
