Úvod:

Chraňte svůj majetek s tímto pokročilým digitálním bezdrátovým 2.4 GHz kamerovým

systémem. 7"LCD monitor podporuje připojení až 4 kamer a je vybaven digitálním

videorekordérem. Kamera poskytuje ostrý a stabilní obraz, je vybavena funkcí nočního

vidění a moderní elektronické obvody ještě více zlepšují kvalitu obrazu. Vyspělá bezdrátová

technologie 2.4GHz se šifrováním signálu eliminuje rušení, zajišťuje ochranu vašeho soukromí

a umožňuje spojení na dlouhé vzdálenosti. NEJLEPŠÍ BEZDRÁTOVÝ SYSTÉM VNAŠEM

SORTIMENTU.

Monitor a kamera jsou standardně spárovány již od výrobce. Pro přidání další kamery

SAS-TRCAM40/U (max. 4 kamery) k systému se prosím podívejte do části PÁROVÁNÍ pro

doplňkové kamery.

• Doporučujeme, abyste si přečetli tento manuál před instalací/použitím kamerového

systému.

• Uložte si tento manuál na bezpečné místo k pozdějšímu nahlédnutí.

Obsah balení:

1 x kamera s držákem

1 x 7" cm monitor

2 x anténa

1 x AV výstupní kabel

2 x AC/DC napájecí zdroj

Technické údaje:

Kamera:

Přenosová frekvence: 2.4 – 2.4835 GHz digitální

Modulace: 16QAM, QPSK, BPSK

Rozsah: Uvnitř ± 50 m, v otevřeném prostoru ±150 m (v

závislosti na místních podmínkách)

Obrazový senzor: 1/4" CMOS

Objektiv: 2.0 mm

Zorný úhel: 73°

Infračervený dosvit (LED): 5 M

Ochrana: IP54

Mikrofon: monofonní

Rozsah provozních teplot: -10°C ~ 50°C

Napájení: 5 V DC/400 mA

Rozměry: 132 x 64 x 57 mm (bez držáku)

Hmotnost: 287 g (včetně kabelu)

130

ČE SKY

LCD monitor:

Přijímací frekvence: 2.4 – 2.4835 GHz digitální

Kanály: 4

Velikost: 7" TFT/LCD

Max. rozlišení: 800 RGB (hor.)* 480 (vert.) obrazových bodů

SD karta: až do 32 GB (není součástí)

Obnovovací kmitočet videa: 25 snímků za sekundu (max). 10 snímků za sekundu

(4 kamery)

Obnovovací kmitočet

záznamu: 25 snímků za sekundu na kanál

Rozlišení videa: CIF/VGA

Formát videa: AVI

USB: 2.0

Jazyk nabídky: Angličtina, němčina, francouzština a holandština

Výstupní úroveň video: 1 Vp-p/75 Ohm

Výstupní úroveň audio: 2 V rms při 600 Ω monofonní

Zvukový/video výstupní

2.5 mm konektor (kabel 2.5 mm na 3 x CINCH součástí

konektor:

výrobku)

Rozsah: Uvnitř ± 50 m, v otevřeném prostoru ±150 m (v

závislosti na místních podmínkách)

Rozsah provozních teplot: 0 °C až +40 °C

Napájení: 5 V DC/650 mA

Rozměry: 214x157x26 mm

Hmotnost: 488 g

Bezpečnostní opatření:

• V případě poruchy kameru ani monitor nerozebírejte. Servis a úpravy mohou být

prováděny pouze kvalikovaným technikem.

• Neponořujte kameru do tekutin.

• Nevystavujte monitor vysokým teplotám nebo vlhkosti.

• Nevystavujte monitor nebo kameru vysokým teplotám (viz technické údaje).

• Neinstalujte systém v blízkosti silných magnetických polí jako je např. reproduktor. Tím by

mohl být ovlivněn kvalitní provoz systému.

131

ČE SKY

Popis výrobku:

Kamera:

1. Infračervené LED

2. Objektivy

3. Infračervený senzor PIR

4. Mikrofon

5. Držák

6. Anténa

7. Párovací tlačítko

8. Vstup napájení

9. Anténní konektor

10. Indikátor propojení

11. Indikátor zapnutí

Monitor:

1. Reproduktor

2. Držák

3. USB port

4. Slot pro paměťovou SD kartu

5. AV výstup

6. Napájecí port

7. Indikátor propojení

8. Indikátor zapnutí

9. Záznam/zastavení videa

10. Tlačítko výběru zobrazení

11. Vymazání souboru/přepínač

LCD, TV

12. Nabídka

13. Anténa

14. 7" TFT-LCD displej

15. Režim zobrazení

16. Přehrávání videa

17. Tlačítko zapnutí/vypnutí

18. OK tlačítko

19. Navigační tlačítko

132

ČE SKY

Pokyny k instalaci:

Kamera:

Kamera může být upevněna několika způsoby. Pro upevnění na strop použijte šroubový

závit v horní části kamery. Po upevnění kamery připojte AC/DC napájecí zdroj ke kameře a do

síťové zásuvky.

Monitor:

Monitor může být umístěn na rovném povrchu nebo zavěšen za zeď. Po upevnění monitoru

připojte AC/DC napájecí zdroj k monitoru a do síťové zásuvky. Kamera bude napájena

automaticky po připojení k AC/DC napájecímu zdroji. Volitelné: Monitor může být připojen k

monitoru k jeho video výstupu.

Video kabel

133

ČE SKY

Pokyny k použití:

1. Vložte SD kartu do slotu monitoru. Nebo připojte externí jednotku pevného disku k USB

portu monitoru.

2. K zapnutí monitoru stiskněte asi na 2 sekundy tlačítko zapnutí/vypnutí. Indikátor zapnutí

by se měl rozsvítit a na monitoru by se měl objevit obraz.

3. K nastavení systému stiskněte tlačítko nabídky (menu) k jejímu otevření. Měla by se

objevit následující obrazovka. K pohybu po nabídce použijte navigační tlačítko, OK a

nabídku (menu).

Systém

1. Stiskněte OK k vstupu do nastavení systému. Nastavení systému nabízí následující volby:

Date/Time Nastavení času a datumu.

Language Nastavení jazyka.

Record Mode Nastavuje zastavení záznamu nebo přepsání první

videonahrávky je-li paměťové médium zaplněno.

Format SD/USB Formátuje paměťové médium.

Storage for Recording Nastavuje paměťové médium pro záznam.

Display Items Nastavuje zobrazení RSSI, času, stavu SD/USB a kamery na

obrazovce a zaznamenané video.

134

ČE SKY

TV System Vybírá TV systém (v Evropě PAL).

System Information Zobrazuje systémové informace.

Scan Mode Period Nastavuje cyklický interval zobrazení monitorovacího obrazu

kamery.

Mute Zapíná/vypíná reproduktor na monitoru.

Load Default Vrací nastavení provedené výrobcem.

Record Date/Time Nastavuje zobrazení aktuálního záznamového času a datumu

záznamu.

Brightness Nastavuje jas obrazu.

Volume Nastavuje hlasitost.

2. Zvolte datum/čas pomocí navigačního tlačítka a stiskněte OK k vložení těchto hodnot.

• Stiskněte levé nebo pravé tlačítko s šipkou k výběru.

• Stiskněte tlačítko nahoru nebo dolů s šipkou k nastavení.

• Stiskněte OK tlačítko k potvrzení.

• Stiskněte MENU tlačítko k opuštění.

3. Zvolte jazyk navigačním tlačítkem a stiskněte OK k vstupu do nastavení jazyka.

• Stiskněte tlačítko nahoru nebo dolů k výběru jazyka.

• Stiskněte OK tlačítko k potvrzení a opuštění této nabídky.

4. Zvolte navigačním tlačítkem režim záznamu a stiskněte OK k vstupu do nastavení režimu

záznamu.

• Stiskněte tlačítko s šipkou nahoru nebo dolů k volbě „Normal“ nebo „Overwrite“.

• Stiskněte OK tlačítko k potvrzení a opuštění této nabídky.

Poznámky:

Normal (normální): Je-li SD karta nebo přenosný HDD zaplněn, systém automaticky zastaví

záznam.

Overwrite (přepsání): Je-li SD karta nebo přenosný HDD zaplněn systém automaticky vymaže

první video a zajistí dostatečnou paměť pro další záznam.

5. Zvolte formátování SD/USB navigačním tlačítkem a stiskněte OK k vstupu do nastavení

formátování SD/USB.

• Stiskněte tlačítko s šipkou nahoru nebo dolů k výběru „Cancel“, „SD Card“ nebo „USB

Device“;

- Cancel: Zruší formátování.

- SD Card (SD karta): Provede formátování SD karty.

- USB Device (USB zařízení): Zformátuje externí HDD (je-li připojen).

• Stiskněte OK tlačítko k formátování.

• Po formátování se objeví zpráva „Format Successfully“, která indikuje, že formátování

správně proběhlo.

• Stiskněte OK tlačítko k potvrzení a opuštění této nabídky.

6. Zvolte paměťové úložiště pro záznam pomocí navigačního tlačítka a stiskněte OK k

vstupu do nastavení paměťového úložiště pro záznam.

• Stiskněte tlačítko sšipkou nahoru nebo dolů k výběru „SD Card“ nebo „USB Device“.

• Stiskněte OK tlačítko k potvrzení a opuštění této nabídky.

135

ČE SKY

7. Zvolte zobrazení displeje navigačním tlačítkem a stiskněte OK k vstupu do nastavení

displeje.

• K výběru nastavení stiskněte tlačítko s šipkou nahoru nebo dolů.

• Stiskněte OK tlačítko k potvrzení nastavení zobrazení displeje.

- RSSI: Ikona intenzity signálu.

- SD USB status (stav SD, USB): Oznamuje vložení SD karty nebo připojení HDD.

- Kamera: Ikony názvu kamery.

• Po provedení nastavení stiskněte MENU k potvrzení a opuštění této nabídky.

8. Zvolte navigačním tlačítkem TV systém a stiskněte OK k vstupu do nastavení televize.

• Stiskněte tlačítko nahoru nebo dolů k výběru NTSC nebo PAL (PAL je pro Evropu).

• Stiskněte OK tlačítko k potvrzení a opuštění této nabídky.

9. Zvolte pomocí navigačního tlačítka systémové informace a stiskněte OK k vstupu do

nastavení systémové informace.

• Stiskněte OK k zobrazení informací o systému.

• Stiskněte menu tlačítko k opuštění.

10. Zvolte pomocí navigačního tlačítka upgrade systému a stiskněte OK k vstupu do

nastavení upgrade systému.

• K výběru nastavení stiskněte tlačítko s šipkou nahoru nebo dolů.

• Stiskněte OK.

• Stiskněte tlačítko záznamu/zastavení videa k potvrzení.

11. Zvolte pomocí navigačního tlačítka Scan mode period a stiskněte OK k vstupu do

nastavení doby cyklického střídání obrazu.

• Stiskněte tlačítko s šipkou nahoru nebo dolů k výběru doby cyklického zobrazení

připojených kamer.

• Stiskněte znovu OK tlačítko k potvrzení a opuštění této nabídky.

12. Zvolte pomocí navigačního tlačítka mute (vypnutí zvuku) a stiskněte OK k vstupu do

nastavení vypnutí zvuku.

• Stiskněte tlačítko s šipkou nahoru nebo dolů k výběru „On“ nebo „O“.

• Stiskněte znovu OK tlačítko k potvrzení a opuštění této nabídky.

13. Zvolte Load default (nastavení standardních hodnot) pomocí navigačního tlačítka a

stiskněte OK k vstupu do nastavení standardních hodnot.

• Stiskněte tlačítko nahoru nebo dolů k výběru „Cancel“ nebo „OK“.

- Cancel: Standardní hodnoty nastavené výrobcem nebudou načteny.

- OK: Provede nastavení standardními hodnotami od výrobce.

• Stiskněte OK tlačítko k potvrzení a opuštění této nabídky.

14. Zvolte pomocí navigačního tlačítka jas a stiskněte OK k vstupu do nastavení jasu.

• Stiskněte levé nebo pravé tlačítko s šipkou k nastavení jasu.

• Stiskněte OK tlačítko k potvrzení a opuštění této nabídky.

15. Zvolte pomocí navigačního tlačítka volume (hlasitost) a stiskněte OK k vstupu do

nastavení hlasitosti.

• Stiskněte levé nebo pravé tlačítko s šipkou k nastavení hlasitosti.

• Stiskněte OK tlačítko k potvrzení a opuštění této nabídky.

Poznámka: Hlasitost může být také nastavena tlačítky s šipkou nahoru a dolů při živém

monitorování.

16. Stiskněte menu k návratu do hlavní nabídky.

136

ČE SKY

Záznam

Stiskněte pravé tlačítko s šipkou v hlavní nabídce k výběru nastavení záznamu a stiskněte OK.

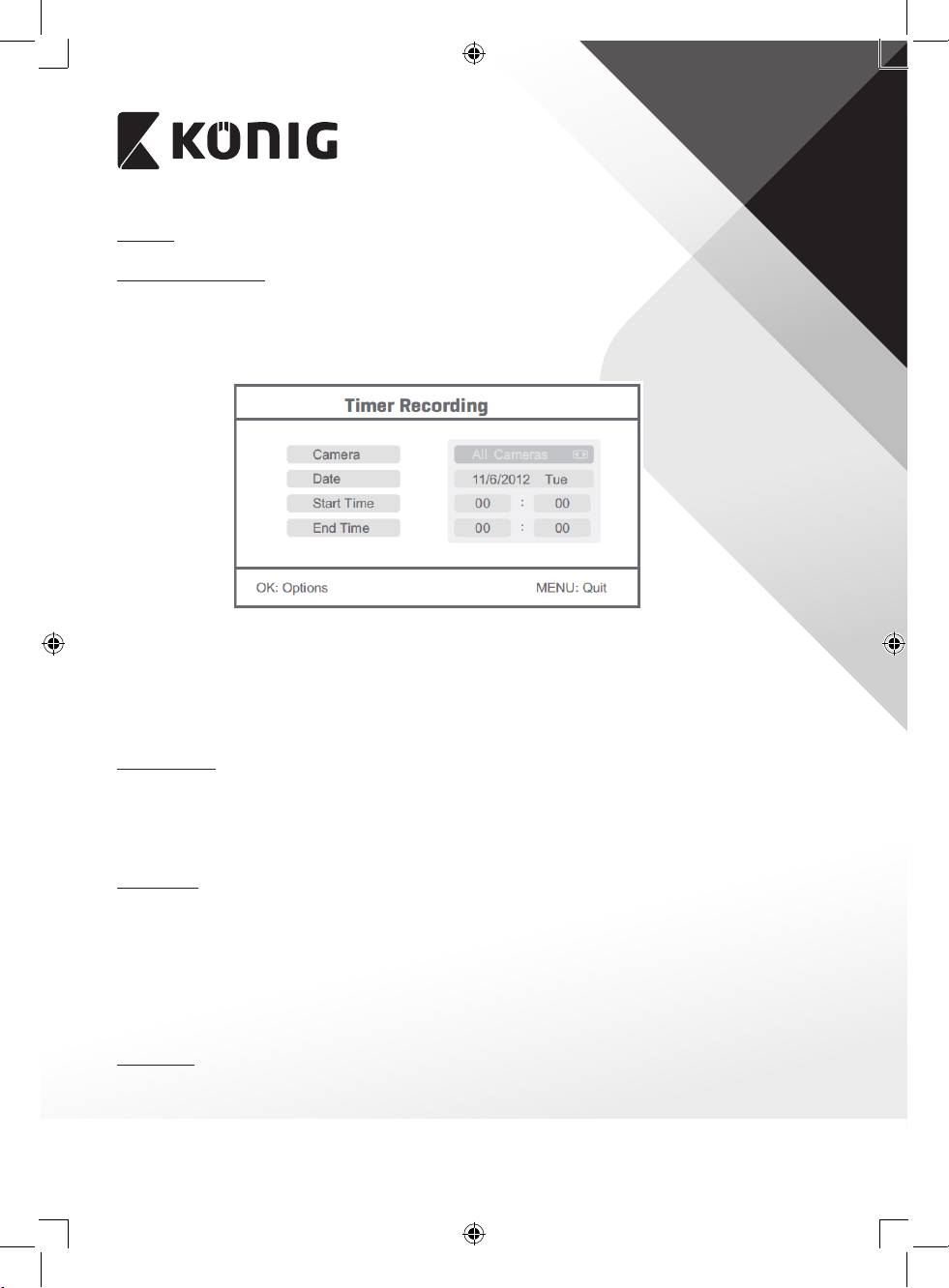

Záznam s časovačem:

Nastavte čas spuštění/zastavení záznamu v nabídce „Timer Recording“. Záznam se

automaticky spustí v nastaveném času spuštění/zastavení záznamu.

1. Pomocí navigačního tlačítka zvolte timer recording (záznam s časovačem) a stiskněte OK

k vstupu do nastavení nového plánovaného záznamu.

• Stiskněte OK k vstupu do nabídky záznamu s časovačem.

• K výběru nastavení stiskněte tlačítko s šipkou nahoru nebo dolů.

• Stiskněte levé nebo pravé tlačítko s šipkou k nastavení.

• Stiskněte OK tlačítko k potvrzení a opuštění této nabídky.

2. Po provedení nastavení systém spustí automaticky záznam podle nastaveného času

spuštění/zastavení záznamu.

3. Jestliže stisknete tlačítko record/stop video je-li prováděn záznam pomocí časovače tento

se zastaví.

Ruční záznam:

1. Při živém monitorování stiskněte levé a pravé tlačítko s šipkami k výběru kamery pro

videozáznam.

2. Stiskněte tlačítko record/stop video na zařízení. Ikona záznamu na obrazovce oznamuje,

že záznam byl spuštěn.

3. Stiskněte znovu toto tlačítko na zařízení k zastavení záznamu.

PIR záznam:

PIR záznam: Je-li kteroukoliv vybranou kamerou detekován pohyb, spustí se záznam.

1. Zvolte PIR recording navigačním tlačítkem a stiskněte OK k vstupu do nastavení PIR

záznamu.

• Stiskněte tlačítko s šipkou nahoru nebo dolů k výběru kamery.

• Stiskněte levé nebo pravé tlačítko s šipkou k nastavení „On“.

• Stiskněte OK tlačítko k potvrzení a opuštění této nabídky.

Poznámka: Je-li nastavení „O“ detekce pohybu je vypnuta. Infračervený dosah PIR je 5 m.

Jestliže vzdálenost překročí 5 m detekce může selhat.

Přehrávání

Stiskněte pravé tlačítko s šipkou v hlavní nabídce k výběru nastavení přehrávání a stiskněte

OK.
